Арматура для армопояса калькулятор

Стандарты и расчеты при использовании калькулятора арматуры

При использовании калькулятора арматуры для расчета армопояса необходимо учитывать стандартные требования и нормативы для проведения строительных работ. Одним из главных документов, определяющих стандарты по использованию арматуры, является СНиП 2.11.03-93 «Бетонные и железобетонные конструкции».

В расчете армопояса необходимо учитывать нагрузки, которые будут действовать на конструкцию, а также соблюдать правила размещения арматурных стержней. Для этого используются специальные таблицы, где указаны расстояния между стержнями, их диаметр и количество.

Также при использовании калькулятора арматуры следует учитывать предельные значения напряжения в арматуре и бетоне, а также необходимость проведения соответствующих испытаний для определения фактической прочности материалов.

Расчет армопояса с помощью калькулятора арматуры помогает определить необходимое количество и диаметр арматурных стержней в соответствии с требованиями нормативных документов. Это позволяет повысить надежность и прочность конструкции, уменьшить риск возникновения деформаций и разрушения в процессе эксплуатации.

Используя калькулятор арматуры, строители могут быстро и удобно производить расчеты на основе стандартных требований и нормативов, что значительно упрощает процесс проектирования и строительства армопояса. Однако всегда необходимо проверять полученные результаты и корректировать их в соответствии с конкретными условиями строительства и требованиями заказчика.

Как сделать армопояс по газобетону?

Для этого нужно купить доборные блоки толщиной 10 см. С наружной стороны дома укладываются блоки с помощью клея, затем из экструдированного полистирола или из минеральной ваты устраивается тепловой контур. Затем изнутри дома ставятся блоки толщиной 5 см или опалубка в виде фанеры. В итоге получается самодельный блок, внутрь которого укладывается арматура для армопояса, от 8 до 12 диаметра.

Укладывается она в виде прямоугольника, при этом вяжутся рамки — сверху и снизу по два прута. На любом рынке можно приобрести специальные крепёжные звездочки, которые используются в работе. Это делается для того, чтобы арматура лежала не на самом блоке, а находилась в воздухе — создаётся так называемый защитный слой бетона, с зазором по 3 см сверху и снизу.

После этого заливается бетон, тщательно разравнивается и получается готовый армопояс под плиты перекрытия. Более подробное описание можно посмотреть на видео, также на фото изображены чертежи, схемы и пошаговая инструкция по изготовлению конструкции.

Если внимательно присмотреться, по всему периметру видны шпильки, к которым впоследствии будут крепиться перекрытия для того, чтобы крыша держалась максимально ровно и не смещалась в стороны. Длина шпилек зависит от толщины перекрытия. Как правило, берутся метровые элементы и перерезаются пополам.

Как правильно залить армопояс своими руками? Этот вопрос волнует многих, особенно начинающих мастеров. Вероятно, многим знакома картина, когда бетон заливается из рукава — специального бетонного насоса, подающего материал к нужному месту. Но в большинстве случаев устройство армопояса не позволяет выполнить эту задачу, так как бетон под давлением будет падать с большой высоты, и опалубка может просто-напросто разлететься. Поэтому зачастую приходится использовать ручной труд, каким бы тяжелым он не был.

При заливке армопояса в доме из газобетона следует рассчитывать последующую нагрузку. Если она предполагается не слишком большой, можно сэкономить. Объём конструкции можно сделать меньшим, но не за счёт его сужения, а путём уменьшения толщины

Опытные мастера знают, как грамотно вычислить размеры армопояса и уменьшить затраты на его изготовление, при этом не теряя качества всей конструкции, что очень важно

Что касается заливки, есть ещё один важный совет. Данный процесс следует производить единоразово, а не за несколько заходов. Если это невозможно, то предварительно рекомендуется устанавливать специальные деревянные перемычки. Когда приходит время для заливки новой части, перекрытие удаляется, стыки тщательно увлажняются и только после этого можно заливать новую порцию бетона.

В конце укладки нужно произвести уплотнение бетонной смеси для исключения пустот. Для этого берут кусок арматуры и протыкают им бетон. Если работы производятся летом, при высокой температуре, то армопояс под мауэрлат рекомендуется накрывать полиэтиленом для того, чтобы влага не испарялась и на поверхности не образовывались трещины.

Если все процессы выполнены правильно, то буквально через 3 дня конструкция будет готова, и можно приступать к дальнейшим монтажным и строительным работам.

Для перекрытий

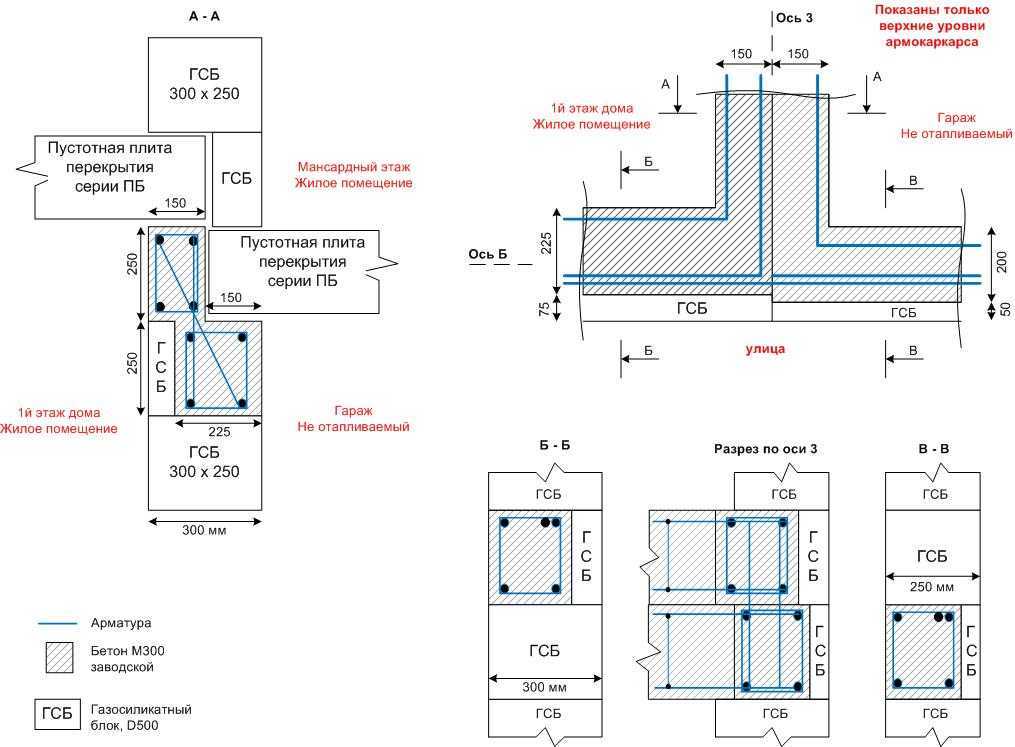

Армопояс под монтаж межэтажных плит перекрытия выполняется по аналогии с кровельным поясом, но имеет некоторые особенности.

Линия жёсткости между этажей устраивается для надёжного монтажа перекрывающих конструкций. Это могут быть железобетонные либо облегчённые плиты, деревянные или другие щиты и настилы, – пояс необходим в любом варианте.

Расчёт армирования армопояса между этажами проводится в зависимости от вида и веса перекрытия. Для тяжёлых плит расчёт нагрузок обязателен.

Одним из основных параметров конструкции пояса считается площадь опирания плит перекрытия на бетонную ленту пояса, — чем она больше, тем надёжнее.

Минимальная ширина монолитного пояса для перекрытий – 20 см, высота – 15 см.

Пример использования калькулятора армопояса для конкретных задач

Калькулятор армопояса является полезным инструментом для проектирования и расчета арматурных конструкций. Например, при проектировании арматурного пояса для фундамента необходимо учитывать нагрузки и особенности конкретного строительного объекта.

Для начала необходимо указать размеры пояса, включая его ширину, высоту и длину. Введя эти данные, калькулятор армопояса позволит рассчитать количество и диаметр арматурных стержней, а также определить расстояние между ними.

Пример использования калькулятора армопояса может быть следующим: предположим, что необходимо расчетать арматурный пояс для фундамента дома. По заданным размерам фундамента и требованиям к его прочности калькулятор определит необходимую толщину арматурного пояса, количество и диаметр арматурных стержней.

С помощью калькулятора армопояса можно также рассчитать объем бетона, необходимый для заливки пояса. Для этого необходимо указать плотность бетона, его прочность и требуемую толщину слоя. Калькулятор автоматически определит необходимый объем бетона и количество цемента, песка и щебня для его приготовления.

Технология установки

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

Создание опалубки и укладка арматуры

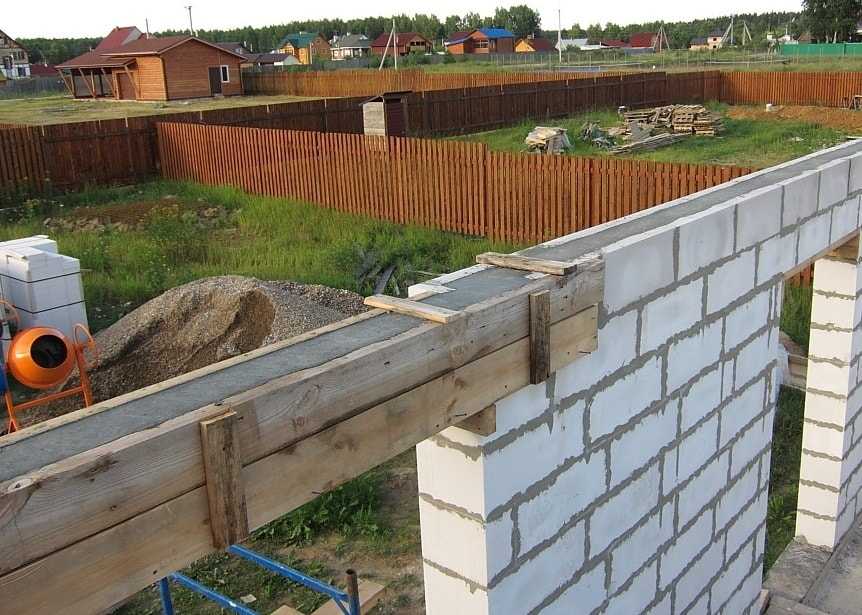

Первым этапом ведется сооружение опалубки. В зданиях из газобетонных блоков крайний ряд кладки производится из блоков в виде буквы U. Если таковых не имеется в распоряжении, то наружная часть опалубки создается из распиленных 100 мм блоков, а внутренняя – из досок. Монтаж производится при строгом соблюдении горизонтального уровня.

В опалубку закладывается каркас из арматуры. Его продольная часть формируется из 4 прутьев арматуры с диаметром от 12 мм. Поперечные крепления делаются из прутов 8 мм диаметра при соблюдении шага не больше 25 см. В проекции каркас выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Места соединения соединяются вязальной проволокой. В растворе подобный армированный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение определенных правил:

• Толщина бетона от каркаса до опалубки не меньше 5 см;
• Чтобы соблюсти это правило под каркас подкладывают подставки из брусков нужной высоты.

Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то ее разопрет от тяжести бетона

Это можно выполнить различными методами:

Это можно выполнить различными методами:

• При создании опалубки ее низ скрепляется при помощи деревянных брусков, а верх методом набивания дополнительных досок. Когда бетонный раствор застынет, верхние доски удаляются, а видимая часть нижних брусков подпиливается;
• Возможно использование диагональных упоров. Один их конец стоит на горизонтальной поверхности, а другой поддерживает опалубку;
• Если опалубка монтируется из плит ОСП, которые удобны в качестве многоразовой опалубки, то можно скрепить детали резьбовыми шпильками. На противостоящих листах сверлятся отверстия и вставляется пластиковая трубка диаметром 1,2 см. Через нее проводится резьбовая шпилька и затягивается гайками с шайбами. Когда бетон застывает, шпильки легко удаляются, а пластиковые трубки остаются в бетоне.

Установка крепежных элементов для мауэрлата

После работ с опалубкой и укладки арматуры можно приступить к установке крепежа для мауэрлата. Рекомендуем использовать резьбовые шпильки. Удобно приобрести шпильки диаметра 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка шпилек производится с учетом:

• Между двумя стропилами есть минимум одна шпилька;
• Максимальный шаг установки – не более 1 метра.

Заливка цементным раствором

Главная особенность армированного основания под мауэрлат – его прочность. Достигнуть ее возможно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси применяется бетон не меньше М200. Наилучшая смесь для залития пояса готовится по следующим пропорциям:

• 1 часть цемента М400;
• 3 части промытого песка и столько же щебня.

Повысить прочность и скорость затвердевания смеси поможет применение пластификаторов.

Так как для создания армопояса требуется сразу много смеси, то целесообразно использовать бетономешалку и специальный насос для подачи раствора. При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

После заливки бетона в опалубку важно выгнать весь воздух из возможных воздушных карманов. Для этого может использоваться специальный прибор вибратор и простая арматура, которой смесь протыкается по всему периметру

Монтаж мауэрлата

Снятие опалубки с армопояса возможно как только бетон достаточно затвердеет, а к монтажу на конструкцию мауэрлата можно приступить не ранее, чем спустя 7-10 дней после залития армопояса.

Перед укладкой детали мауэрлата должны быть специальным образом подготовлены:

• Брус мауэрлата обрабатывается антисептиками;
• Соединения его отдельных элементов выполняются методом прямого замка или косой прирубкой;
• Мауэрлат прикладывается к армопоясу и отмечаются места для шпилек. Отверстия под крепления просверливаются.

Укладке мауэрлата предшествует укрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.

Мауэрлат крепится большой шайбой и гайкой, для подстраховки используются контргайки. После затяжки всех крепежных элементов оставшиеся верхушки шпилек срезаются болгаркой.

Важные аспекты при расчете бетона на армопояс

При проектировании и строительстве армопояса, который является важной составляющей элементом железобетонных конструкций, необходимо учесть ряд важных аспектов, связанных с рассчетом необходимого количества бетона. 1

Требования к прочности и нагрузкам:

1. Требования к прочности и нагрузкам:

Перед началом расчета бетона на армопояс необходимо учесть требования к прочности конструкции и ожидаемым нагрузкам, которым она будет подвергаться. Необходимо учесть максимальную нагрузку на армопояс, а также учитывать возможные внешние факторы, такие как климатические условия и воздействие химических веществ.

2. Размеры и форма армопояса:

Для правильного расчета количества бетона необходимо знать точные размеры и форму армопояса. Нужно определить длину, ширину и глубину армопояса. Также следует учитывать его форму и сложность геометрической конфигурации.

3. Требования к плотности и качеству бетона:

При расчете бетона на армопояс необходимо учитывать требования к его плотности и качеству. Они могут зависеть от конкретного проекта и его требований к прочности, долговечности и другим параметрам конструкции.

4. Учет пространства для арматуры:

При расчете бетона на армопояс необходимо также учитывать пространство, которое потребуется для размещения арматурных стержней. Арматура должна быть правильно расположена и иметь определенное пространство между стержнями и окружающими бетонными элементами.

5. Расчет объема бетона:

Для определения объема необходимого бетона на армопояс необходимо учитывать все вышеуказанные факторы. Можно использовать специальные програмные инструменты и формулы расчета для определения точного объема бетона, необходимого для строительства армопояса.

Учитывая все эти важные аспекты, возможно точно и быстро рассчитать необходимое количество бетона для армопояса, что позволит свести к минимуму возможные ошибки при строительстве и обеспечить надежность и долговечность железобетонных конструкций.

Назначение и функции ↑

Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.

На строение воздействуют различные усилия:

• вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими;
• при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.

Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.

На заметку

В тех редких случаях, если выполнить армирование невозможно, крепление мауэрлата к керамзитоблокам, пеноблоку без армопояса выполняют посредством химических анкеров.

Действительно,

• в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть;

• распорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться;

• если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.

Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.

Армированный пояс на практике выполняет следующие функции:

• Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения.
• Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке.
• Придает дополнительную жесткость.
• Равномерно распределяют любую возникшую нагрузку несущих стен.
• Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.

Основные составляющие чертежа двухскатной кровли

Можно выделить несколько моментов, которые должны быть отражены на чертежах с двускатной крышей:

Макет обрешетки крыши

Расположение ключевых элементов определяет тип стропильной системы двухскатной крыши, который может быть:

Два основных вида стропильной системы

Виды крепежных элементов для стропил

• характеристики используемого пиломатериала;
• размеры каждой детали;
• конфигурацию элемента с отметками мест замковых запилов.

Данная информация будет служить основанием, как для закупки материалов, так и для их комплектации при монтаже.

Пример комплектации элементов конструкции при монтаже

Комплект чертежей и материалов, полученный в результате проведения вышеуказанных действий, будет служить рабочей документацией при строительстве.

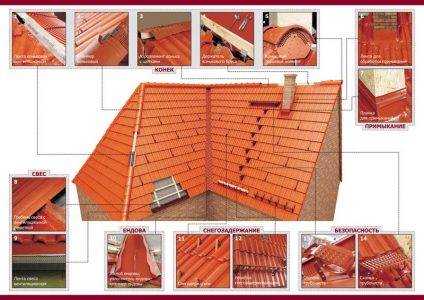

Варианты конфигурации кровельного покрытия

Армопояс на примере дома или пристройки из газобетона

Вследствие вероятных изменения грунта и особенностей внутренней конструкции здания стены на разных участках дома могут получать различный уровень нагрузок, вызывающих сжатие и кручение материала. Если нагрузка достигает критических значений – образуются трещины.

Для невысоких одноэтажных домов с ролью армопояса вполне справляется фундамент. Но вот при значительной высоте стен (два и более этажей) в верхней части создаются критические нагрузки, для равномерно перераспределения которых и нужна специальная дополнительная конструкция – бетонный пояс с армировкой из металла. Его наличие увеличивает ветрозащиту для стен дома и распирающим нагрузкам от массы верхнего этажа и кровли.

Существующая в строительстве практика доказывает, что ширина армопояса вполне достаточна, если соответствует толщине стены. Высота может колебаться в диапазоне 150-300 миллиметров. Для конструкции может использоваться профилированный металл (уголок, однотавровая или двутавровая балки, арматура). Отметим, что сам армопояс в таком доме или в пристройке из газобетона выполняет функции двутавровой балки, более всего выдерживающей напряжения.

Бетоном какой марки заливать армопояс

Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.

Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5).              Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление в бетон чрезмерного количества воды делает его менее прочным.

Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.

Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).

Армопояс для стен дома из газобетона

Часто неопытные, начинающие строители, даже не знают, для чего на стены одноэтажного дома следует заливать бетонный армированный пояс. А необходимость его устройства кроется в следующих причинах:

1. Армопояс для газобетона под балки перекрытия, связывает конструкцию всего дома в единое целое и выполняет функции своеобразной жесткой рамы. Другими словами, благодаря ему, здание получает дополнительную прочность и стойкость против ветровых нагрузок, грунтовых подвижек, хорошую устойчивость при сейсмической активности и обеспечивает равномерную усадку дома.
2. Обеспечивает равномерное распределение на стены из газоблоков всех нагрузок от межэтажных и чердачных перекрытий, а также стропильной системы для крыши.
3. Монолитный ж/б пояс дает возможность оставлять в стенах любые по ширине проемы для установки оконных блоков и дверей, без использования специальных перемычек (своего рода экономия на материале).
4. Монолитный ж/б пояс нужен для монтажа стропильной системы, так как для нее требуется жесткое и надежное крепление, которое газобетонные блоки практически не могут обеспечить.

Размеры армопояса

Монолитный заливается по периметру всего здания, а его размеры привязываются к ширине наружных, так и внутренних стен.

По высоте может заливаться по верхнему уровню газоблока или ниже, но не рекомендуется поднимать его выше 300 мм — это будет просто неоправданный перерасход материала и повышение нагрузки на стены дома.

Ширина армопояса для газобетона делается по ширине стены, но может быть и немного уже.

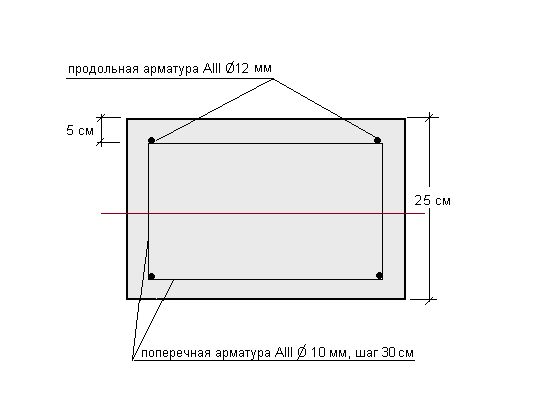

Каркас для армопояса рекомендуется делать квадратного сечения, так как квадрат считается более стойким при механических нагрузках, чем плоский прямоугольник.

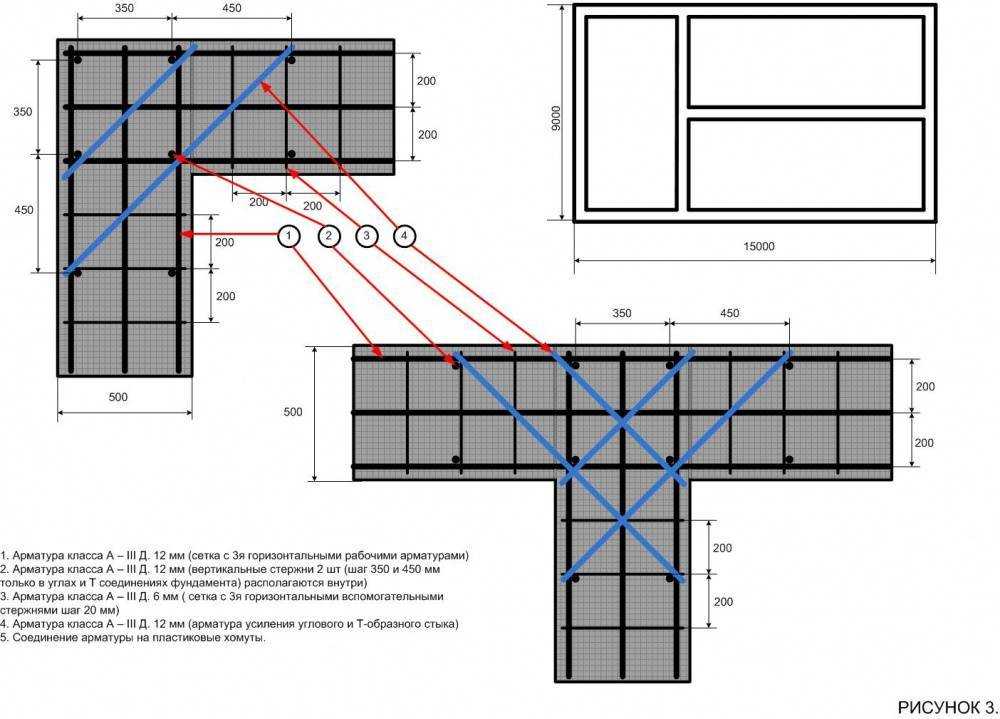

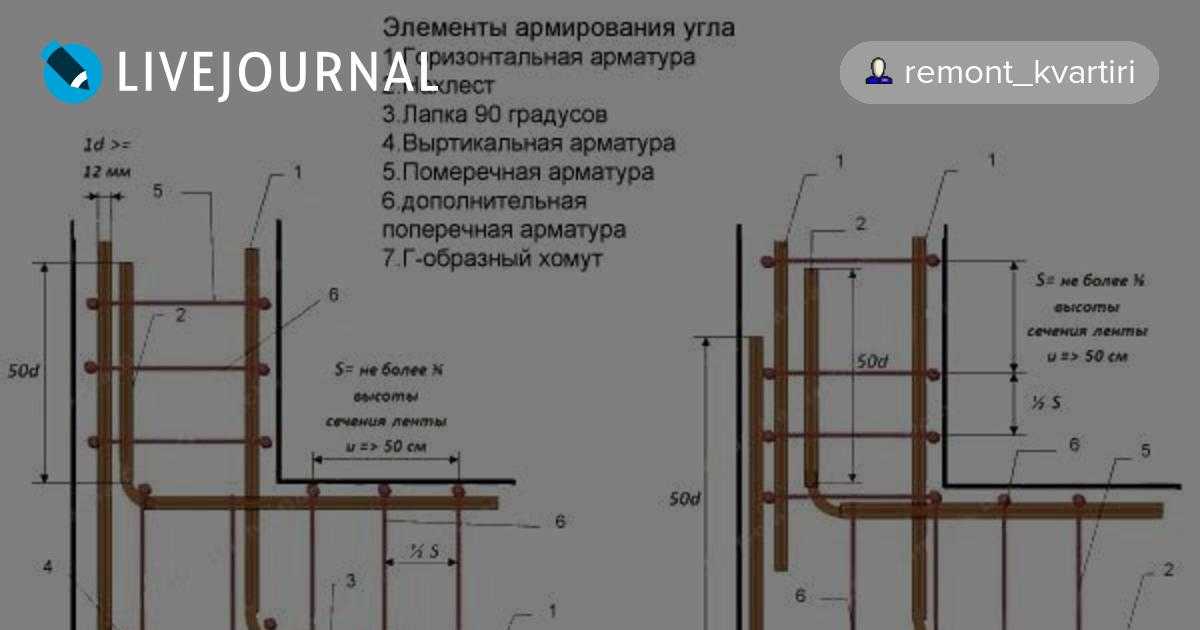

Армирование бетонного пояса

Для армирования используется арматура из металла или стекловолокна. Обычно ее сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных стержней, которые укладываются вдоль стены дома. Из них, при помощи скоб из арматуры меньшего сечения, формируется квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Сварку для их соединения в каркасе использовать не рекомендуется потому, что метал в месте провара ослабляется, и при этом в этой точке, возможно, появление коррозии.

Нельзя допускать соприкосновение каркаса с газобетонными блоками. Для этого под него подкладываются специальные подкладки из пластика высотой около 30 мм. В крайнем случае можно подложить отдельные камушки из щебня.

Внимание. Чтобы правильно изготовить каркас для армированного пояса, рекомендуется применять арматуру только с ребристой поверхностью, которая обеспечивает жесткое сцепление с бетоном

Когда можно обойтись без армопояса пояса

Заливать армированный пояс для усиления стен не всегда имеет смысл. Поэтому чтобы не тратить лишние капиталы на покупку материалов, следует знать, в каких случаях можно обойтись без ж/бетонного пояса:

• Фундамент расположен на прочной скальной породе.
• Стены дома возводятся из кирпича.

Также необязательно заливать пояс из бетона по газобетонным блокам, если на них будет опираться перекрытие из дерева. Для разгрузки перекрытия, под несущие балки перекрытия, будет достаточно залить бетоном небольшие опорные бетонные площадки толщиной около 60 мм.

В остальных случаях, когда строительство ведется на торфяниках, глине, и других слабых грунтах, армопояс сделать необходимо. Особенно без него невозможно обойтись при возведении стен из газобетонных, керамзитных и других крупноячеистых блоков, которые относятся к хрупким материалам.

Газоблоки практически не способны нести точечные нагрузки и покрываются трещинами при малейшей просадке фундамента или при сдвижке грунта.

Как залить армопояс бетоном правильно

При самостоятельном изготовлении бетона рекомендуется на одну часть цемента использовать 4,8 части щебня, 2,8 части песка и примерно 20% воды, при этом бетон должен быть эластичным, но не жидким.

При выполнении заливки требуется соблюдать следующие правила:

1. Укладка бетона должна быть осуществлена за один непрерывный рабочий цикл. Для качественного ж/бетонного пояса, недопустимы частично засохшие прослойки бетонной массы.
2. Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры, и этим уменьшают прочность застывшего бетона.

Чтобы этого не произошло, свежезалитый бетон требуется уплотнять при помощи глубинного вибратора или специальной насадкой с помощью перфоратора. В крайнем случае его можно уплотнить трамбовкой или металлическим штырем.

Зачем армировать газобетон

Все сооружения при эксплуатации подвергаются систематическим деформирующим усилиям. Неравномерная усадка кладки, перепады температуры, подвижка грунтов, ветровые и снеговые нагрузки нередко приводят к появлению трещин в стенах.

Образование трещин – опасный признак. Даже толщиной не больше волоса, они нарушают эстетический облик здания, а вертикальные, наклонные и параболические, раскрывающиеся кверху или V-образные снижают несущую способность стен.

Газобетон конструкционно-теплоизоляционных марок обладает ценными для домостроения качествами:

1. Низкой теплопроводностью – 0,12-0,19 вт/м°с.
2. Высокой прочностью на сжатие 3,5-7 кг/м³.
3. Достаточной паропроницаемостью – 0,15-0,20 мг/мчпа.
4. Биологической стойкостью.
5. Удобными для монтажа размерами и легким весом элементов – 15-28 кг.

Он не горюч и хорошо поддается механической обработке. Сочетание качеств и доступной цены дает большое преимущество для использования блоков в частном строительстве перед другими материалами – кирпичом, деревом, монолитным бетоном.

Трещина в стене из газоблоковИсточник yurlkink.ru

Но кладка из блоков не устойчива к изгибающим деформациям. Появление трещин происходит по многим причинам:

• Фундаменты на просадочных или пучинистых грунтах неравномерно оседают.
• В местах примыкания стен каркас не имеет пространственной жесткости.
• Неправильная гидроизоляция или теплоизоляция стен, вызывающая промерзание и разрушение кладки.
• Некачественный раствор или клей тоже способны навредить газобетону. Выветриваясь из кладки, они создают мостики холода, где образуется конденсат. Впоследствии вода замерзает, швы еще больше разрушаются, прочность стены уменьшается.
• Оконные и дверные проемы, особенно в несущих конструкциях, существенно ослабляют кладку. В ней увеличиваются растягивающие и изгибающие напряжения, способные вызывать деформацию.
• Снизить прочность стен может увеличение этажности при надстройке. Возросшая нагрузка приводит к дополнительным смещениям фундамента и, как следствие, появлению трещин.
• Близкое расположение возводимого здания к соседним сооружениям. Участок грунта, примыкающий к ранее построенным объектам, более рыхлый и имеет меньшую несущую способность, чем нетронутый почвенный слой. В результате основание проседает неравномерно, что может вызвать образование трещин.
• Иногда повреждения кладки возникают из-за воздухонепроницаемой внешней отделки, нарушающей влажностный режим газобетона. Постоянное присутствие воды снижает прочность материала.

Армирование газобетонных блоков арматурой поможет избежать деструктивных изменений. Металлические элементы хорошо воспринимают растягивающие усилия, придают пространственную жесткость каркасу здания, защищают от деформаций ослабленные проемами участки.
