Разновидности кровли

Односкатная крыша

Простейший вариант скатной крыши, которая монтируется из одного ската. Может использоваться в практически любом помещении, но могут появиться проблемы с высоким давлением на часть площади. Состоит конструкция из следующего набора составляющих:

1. Системы из стропил.
2. Обрешетки, на которую кладется кровля.
3. Кровельный материал.

Односкатная кровля

Есть значительное количество вариантов формирования скатной крыши, в которых применяются различные элементы. Они существенно различаются между собой. А наиболее простой моделью считается в которой стропильные ноги монтируются на разных уровнях, что приводит к изменению уровня наклона.

Несколько сложнее возвести полноценную ферму, в форме треугольника которую монтируют в законченный вид ещё на земле, а затем при помощи современного оборудования, где устанавливается с определенным промежутком.

Эта конструкция будет несколько проще, чем остальные варианты, но и выглядеть достаточно примитивно.

Построение планов скатных крыш

Рёбра сопряжений скатов — коньковые, накосные и разжелобки (ендовы)— должны быть связаны между собой.

На рисунке показано три примера построения планов крыш. Первая крыша — двухскатная, и построение её плана не вызывает трудностей. Вторая крыша сложнее. Но если чётко придерживаться приведённых выше рекомендаций, то также вполне можно справиться с построением без дополнительных пояснений. Третья крыша по сложности аналогична второй с той лишь разницей, что карнизные линии не расположены под прямым углом. В этом случае биссектрисы непрямых углов проводятся не под углом 45 град. Остальное понятно из чертежа.

Планы скатных крыш: а — двухскатная крыша; б — четырёхскатная крыша с прямыми карнизными углами; в — сложная крыша с карнизными углами, отличными от прямых; 1 — скат крыши; 2 — конёк; 3 — накосное ребро; 4 — вальма; 5 — ендова.

Построить план многоскатной крыши непросто. Поэтому представляется целесообразным привести пример поэтапного построения плана и дать пояснения к нему.

План контура крыши с указанием направлений уклонов дан на рисунке, а, а на другом рисунке — итог построения рёбер крыши. Примем условие, что все скаты имеют одинаковые уклоны.

1. Начнём построение в самом большом прямогольнике — 1-2-3-4. Зная, что все рёбра на чертеже в данном случае будут биссектрисами углов, проводим из всех точек прямоугольника, включая точки 5 и 6, рёбра. Из точек 5 и 6 идут разжелобки (ендовы), а из точек 7 и 4 — накосные рёбра. Другие линии будут линиями построения. В местах пересечения скатов линии построения заменяем на контурные до их взаимного пересечения. В результате этой операции образовались и коньки.
2. Затем по такому же принципу перекрываем прямоугольник 2-5-7-8. Здесь из точек 7 и 8 проводим накосные рёбра, а из точек 9 и 10 -ендовы. То же проделаем в прямоугольнике 3-6-11-12, где из точки 13 образовался разжелобок, а из точки 11 — накосное ребро.
3. Приступим к построению в прямоугольнике 14-15-16-17, частично перекрытым с прямоугольником 2-5- 7-8. Проведя биссектрисы углов 14, 15, 16, и 17-накосные рёбра, завершим в этом секторе построения. Обводим контурными линиями рёбра до взаимного пересечения. Здесь также образовался конёк.
4. И наконец, закончим построения в прямоугольнике 12-13-18-19, где из точек 18и 19 проводим накосные рёбра.

На рисунке показаны примеры построения некоторых планов крыш. Построения согласуются с теми рекомендациями, которые были приведены выше. Возможно, это поможет вам построить план крыши Вашего дома.

Этапы построения планов крыш: а — план контура крыши; б — итог построения плана крыши; в-д — этапы построения плана.

Какие бывают крыши

Существует два основных типа крыш — плоские и скатные.

Плоские крыши, как следует из их названия, практически не имеют уклона. Ключевое слово здесь «почти», потому что для стекания дождевой воды с крыши все равно требуется 2-4 градуса. Такие крыши могут обслуживаться или не обслуживаться. Такая конструкция крыши кажется самой простой, но это далеко не так: дело в том, что дождевая вода не сразу стекает с такой крыши, поэтому гидроизоляцию нужно рассматривать отдельно.

Односкатные крыши образуют острые углы по отношению к земле. Они подразделяются на несколько подтипов, в зависимости от количества скатных крыш и их внешнего вида.

• Самой простой формой скатной крыши является односкатная крыша. Стены имеют разную высоту, и крыша опирается на них, делая ее наклонной. Угол наклона может варьироваться от 10 до 60 градусов. Оптимальным считается 30-35 градусов. Скатную крышу можно изогнуть, закруглив или изогнув ее плоскость — это используется современными архитекторами для усиления декоративного эффекта.
• Скатная крыша — это классический домик, который все рисовали в детстве. Мы считаем эту конфигурацию «маленьким домиком». Эта крыша состоит, по сути, из двух наклонных плоскостей, разделенных коньком. В отличие от односкатной, двускатная крыша имеет и новые элементы — фронтоны (те самые треугольники, которые находятся на торцах дома над несущими стенами). Фронтоны могут быть одинаковыми (и в сечении получается равнобедренный треугольник) или разными — с разным углом наклона и длиной свеса. Все зависит от фантазии архитектора и ваших финансовых возможностей.
• Четырехскатная крыша (также шатровая или калечная шатровая крыша) — разновидность двускатной крыши: фронтоны срезаны под углом и плоские по всей высоте — получившиеся треугольные скаты называются уолш.
• Существуют также полусферические, четырехсферические, сводчатые, конические и другие крыши, но это экзотика.

Существует еще один фактор классификации крыш на типы — в зависимости от того, что находится под крышей, чердак или жилое помещение (и является ли оно жилым, отапливается зимой или используется только летом). Мансардная крыша может быть и скатной, и наклонной, и полувальмовой — здесь нет главного количества скатов, а также типа изоляции.

Фото ukrov.com

Купольные крыши

Сегодня все более популярными становятся постройки по типу так называемых купольных домов. Есть несколько технологий их строительства. В большинстве случаев купольная крыша занимает 80% здания, тогда как оставшиеся 20% отводятся для стен.

Пример устройства купольной кровли.

Однако купольную крышу можно увидеть не только в одном купольном строительстве. Для перекрытия целого здания с круговым очертанием выбирают крышу в форме купола. Но, если говорить о зданиях со сложной архитектурой, купольной кровлей могут перекрываться лишь некоторые элементы здания с круговой формой.

Когда говорится не о купольном доме, одноименная кровля получается из изогнутых элементов каркаса и увеличенных элементов настила. В купольном доме крышей является весь купол. В данном случае купол представляет собой особенный каркас из брусьев, который заполняется впоследствии утеплителем и обшивается как снаружи, так и изнутри фанерой или другим материалом.

Также для зданий с круговыми очертаниями могут применяться конические крыши. Сейчас такие покрытия вновь приобретают свою популярность в домах, выполненных в винтажном стиле. Конические крыши можно разделить на самонесущие, с конической оболочкой настила, и каркасные, состоящие из настила и кругового каркаса.

Как влияет угол наклона на типы крыши

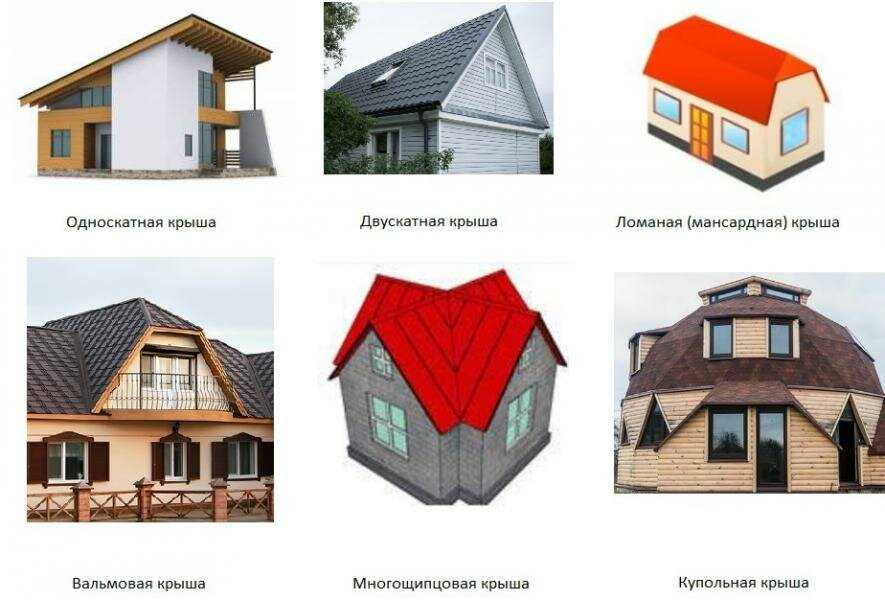

Чтобы ответить на вопрос, какие бывают формы крыши, рассмотрим некоторые из них. В зависимости от угла наклона различают крыши по двум основным категориям :

Плоская крыша

Плоские крыши – угол наклона у таких крыш обычно составляет 2 – 3 градуса, если соотносить этот угол с горизонтом. Применение таких крыш в строительстве частных домов можно встретить очень редко. Связанно это с тем, что обслуживание крыш такой формы становится проблематичным. В дождливые периоды на крыше застаивается вода, а в зимнее время года скопившийся снег нужно будет убирать самостоятельно.

Видимо, в связи с этими причинами такие типы крыш в частном строительстве не распространен повсеместно, хотя может иметь и некоторые положительные моменты. При возведение такого типа крыши можно значительно сэкономить на строительных материалах, а полученную дополнительную площадь использовать с пользой, устроив зону отдыха для своих близких и гостей или небольшой красивый сад.

Скатная крыша

Скатные крыши – такие типы крыш очень практичны в использовании, обычно угол наклона у таких крыш может начинаться от 10 градусов и больше. В зимнее время года и в дождливые сезоны атмосферные осадки не скапливаются на ней, по скатам снег или дождевая вода спокойно уходит по водоотводам. Именно по этой причине применение скатных крыш получило такую популярность в частном строительстве.

Какие бывают крыши домов со скатными поверхностями? Для ответа на этот вопрос рассмотрим некоторые виды кровли данного вида:

• односкатная;
•   крутая двухскатная;
•   пологая двухскатная;
•   ломаная (мансардная) двухскатная;
•   полувальмовая четырехскатная;
•   шатровая четырехскатная;
•   вальмовая четырехскатная.

Одними из самых удобных в строительстве являются односкатные крыши, у которых уклон составляет не более 4 — 6 градусов. Такие крыши в основном возводят в гаражах, сараях и в других подсобных постройках. Провести монтаж односкатных крыш достаточно легко, но они все же нечасто можно встретить в загородном или дачном строительстве жилых зданий, в основном, такой вид крыш применяют для хозяйственных построек.

Чердачное помещение

Если возникает необходимость использования чердачного помещения, то строят мансардную крышу, которая может быть двухскатной и иметь ломаные линии контура крыши. Вальмовая крыша очень практична в использовании, такие виды кровли хорошо справляется с различными типами нагрузки, в том числе и ветровыми. Но этот тип крыши не является таким простым в установке, как предыдущие. На ее возведение расходуется гораздо больше строительных материалов и требуется грамотная команда профессионалов, чтобы все было сделано очень точно и верно. Далее мы более подробно рассмотрим разные типы и конструкции крыш.

Например, мансардная крыша выглядит не только эстетически красиво за счет своих ломаных форм, но она еще и очень практична в использовании. Если будет большой снегопад, то снеговые массы не будут задерживаться на такой крыше.

Какие бывают виды крыши? Давайте рассмотрим их более подробно.

Основные понятия о скатных крышах при строительстве частного дома

Скатная крыша получила свое название благодаря тому, что состоит из скатов (наклонных плоскостей крыши, с уклоном больше 10%). По конструктивному решению крыши могут быть чердачными (раздельными) и бесчердачными (совмещенными). В чердачных крышах между кровлей и чердачным перекрытием находится нежилое помещение называемое чердаком. В бесчердачных крышах несущие элементы служат перекрытием верхнего этажа здания.

Схема чердачной и бесчердачной кровли

Крыша состоит из конструктивной части (несущий остов крыши, воспринимающий нагрузки от крыши и осадков) и самой кровли (облицовочный материал кровли — защита от внешнего воздействия). Уклон кровли способствует удалению с крыши атмосферных осадков. Выражается он в градусах или процентах.

Уклон скатов крыши определяется различными факторами:

1. Величина снегового покрова данного района. Чем больше угол наклона, тем меньше снег задерживается на крыше и не перегружает ее конструкции. Также различают разные по количеству снега районы. К примеру, на территории Украины величина снегового покрова колеблется от 80 кг/м2 в Крыму до 180 кг/м2в Северных областях (Черниговская, Сумская и т.д.).
2. Материал кровли. Для разных видов материалов существуют разные виды уклонов (подробнее в 3 разделе статьи).
3. Архитектурные особенности здания. Часто именно кровлей решается архитектурный объем. Например, заказчик принял решение крыть крышу керамической черепицей и при этом сделать ее плоской, архитектор же в данном случае обязан либо доказать заказчику, что это невозможно или дать такое архитектурное решение крыши чтобы сохранить материал кровли.

Виды и количество скатов у крыш различных домов

• односкатные крыши (крыша с одним уклоном от стены до стены). Односкатная крыша применяется для зданий расположенных на городских улицах, на которых не разрешены водоотвод (водосточные трубы) и сбрасывание снега. Применим для простейших построек (сарай, гараж);
• 2-у скатные крыши (крыша с 2-мя скатами). Наиболее распространенный вариант кровли, применяется в любых видах зданий;
• 4-х скатные или полувальмовые крыши (крыша с 4-мя скатами). Полувальмовые крыши применяются как архитектурная форма преимущественно в дачном и сельском строительстве;
• мансардная крыша дома(ломанная крыша, предназначена для устройства над жилыми помещениями). Также применима для дачных строений и зданий для экономии материалов (при использовании чердака для жилья или для хозяйственных помещений);
• шатровая 4-х скатная крыша дома(вершины каждого ската сходятся в одной точке). Применяется для зданий с квадратным или многоугольным планом;
• шпилеобразная крыша дома состоит из нескольких крутых треугольников-скатов, соединяющихся в вершине. Перекрывает только часть крыши — эркеры, башни, круглые стеновые конструкции.

Виды скатных крыш

Многошипцовые крыши

Этот вариант представляет собой разновидность двускатной крыши. Причем, это не единственная их характерная особенность. В каждой из конструкций присутствует несколько фронтонов, а их количество может достигать даже более 4. Их название – шипцы.

Многошипцовые крыши

Но построить её самостоятельно почти невозможно. Для неё нужно выбирать, если специально проектировали квадратным. Кроме того, в неё входит элемент под названием ендова, который в процессе подвергается максимальным нагрузкам. Он располагается между щипцами и является между скатами. Она требует герметичности, которая формируется в зависимости от кровельного материала, который планируется укладывать.

Стропильная система многошипцовой крыши

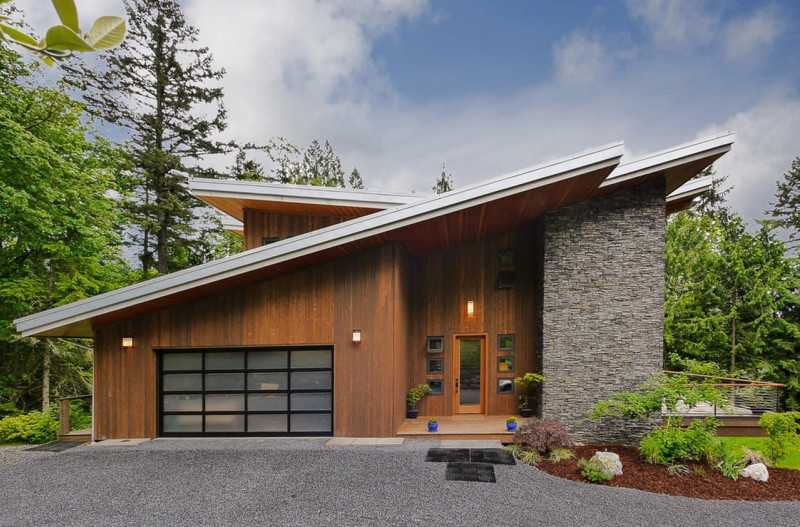

Односкатная

Односкатные кровли домов часто встречаются в качестве навесов на террасах или беседках, так как это функциональный и экономичный способ защиты здания от дождя, ветра и холода. Односкатная конструкция также подойдет и для загородных домов. Такое решение с каждым годом находит применение во все большем количестве частных коттеджей, благодаря ему создаются необычные дизайн-проекты с разновысокими скатами.

Достоинства:

• Выбор односкатного покрытия значительно уменьшит траты на строительные материалы, и кровля выйдет в два раза дешевле, чем двускатный вариант таких же параметров.
• Вид крыши с одним скатом прост в построении, а значит подходит для самостоятельного монтажа. За эту работу может приниматься даже человек, до этого не имевший опыта в индивидуальном строительстве.
• Конструкция отличается высокой сопротивляемостью порывистому ветру и почти деформации, что делает ее подходящей для участков, которые расположены в ветреных местах.
• Кровля с одним скатом проста в обслуживании, позволяет собственнику самому оценить техническое состояние и, при необходимости, укрепить кровельный материал.

Недостатки:

Односкатная крыша имеет небольшой высоты чердак, что станет препятствием в обустройстве жилой мансарды.

Какие бывают скатные крыши

На текущий момент все виды кровли условно разделяют на 2 вида: плоские и скатные. Главное различие между ними заключается в угле наклона. Для плоских крыш он должен быть ниже 5 градусов. Скатные крыши в этом плане не ограничены. К тому же, если плоские крыши могут состоять исключительно из одного ската, то второй вариант крыш может быть очень разнообразным, включать значительное количество компонентов.

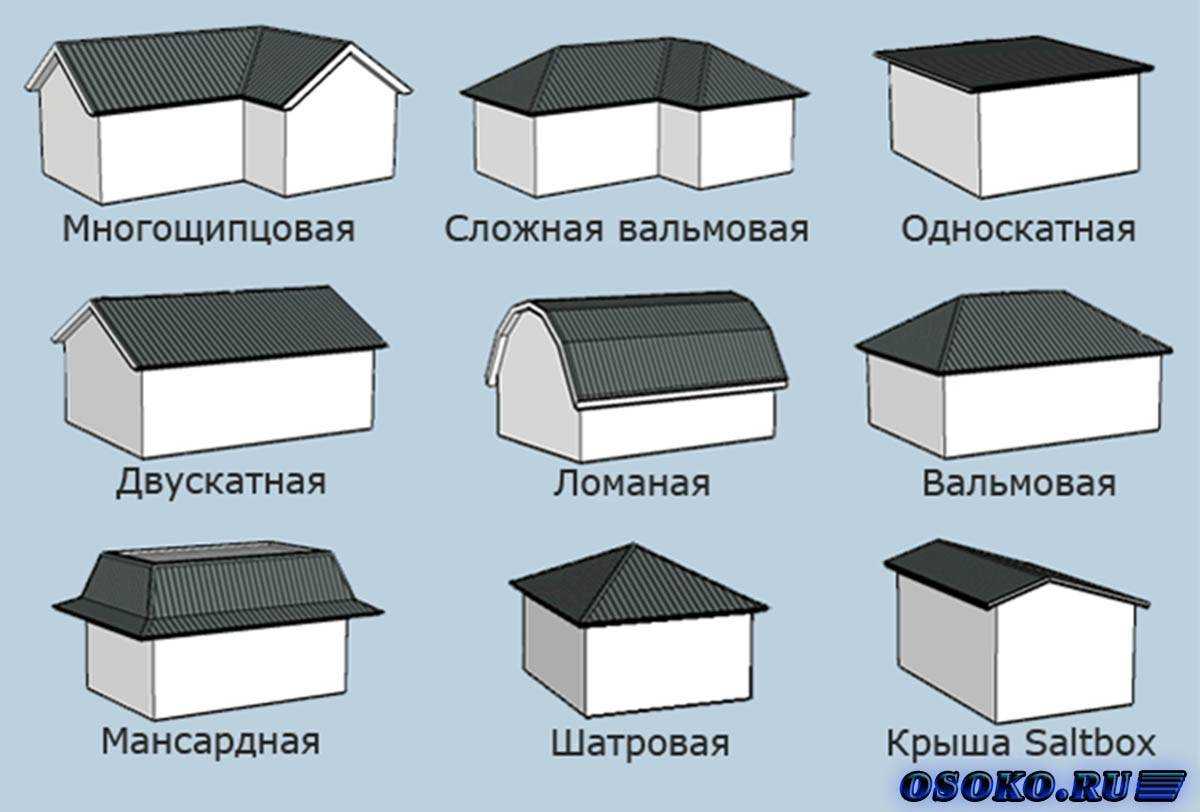

Все скатные кровли условно делятся на 9 видов:

• Односкатные;
• Двускатные;
• Вальмовые;
• Полувальмовые;
• Шатровые;
• Мансардные;
• Сводчатая;
• Бубновая;
• Многошипцовые модели.

Стоит описать характерные черты всех этих вариантов.

Уникальная конструкция: сложная крыша

Для определения разновидностей крыш, относящихся к сложным, достаточно обратиться к нормативно-правовой базе. Так, СНБ ГЭСН 121.11 описывает особенности кровельных конструкций, представленных по степени сложности в трёх вариантах:

1. Простая крыша — поверхность распределена таким образом, что 100 м2 оборудовано 1–2 скатами.
2. Крыша средней сложности — на каждые 100 м2 установлено 2–5 скатов.
3. Сложная конструкция — крыша с большим количеством скатных элементов (на 100 м2 более 5).

Помимо количества скатов для полного определения степени сложности кровельной конструкции важно учитывать и её форму. В ЕНиР 7 указывается, что любая криволинейная конструкция (купольная, сводчатая, шатровая), на которой совмещаются разные элементы, занимающие более 10% от её площади, является сложной

Если крыша имеет более пяти скатов, то она считается сложной

Объединив вышеизложенную информацию в одно определение, можно сказать, что для сложной кровли характерно наличие 5 и более скатов или криволинейная поверхность с меньшим количеством скатов.

Обладая привлекательным дизайном, сложная кровля должна справляться со своим прямым назначением — защищать помещения от негативного воздействия внешних условий, не пропускать тепло из дома наружу. Несмотря на кажущуюся простоту, работа по обустройству таких крыш очень трудоёмка и требует максимального профессионализма. При самостоятельном строительстве не гарантируется пригодность кровельных конструкций к дальнейшей эксплуатации, а также есть вероятность столкнуться с лишними расходами материала. Неправильно собранная кровля потребует дополнительного ремонта и новых вложений.

Красивое жилище является показателем статуса его обитателей, поэтому хороший надёжный дом с практичной крышей не только простоит многие годы без повреждений от протекающей сверху воды, но позволит продемонстрировать хороший вкус и достаток своего владельца.

Классификация крыш

В зависимости от уклона скатов крыши бывают скатные (больше 10%) и плоские (до 2,5%). В индивидуальном жилищном строительстве, как правило, используются скатные и пологоскатные крыши. В плоских крышах возможно образование застоя воды на кровле и, как следствие, появление в этих местах протечек. Достоинством плоских крыш является возможность использования их для различных целей. По конструктивному решению крыши могут быть чердачными (раздельными) и бесчердачными (совмещенными). Чердачные крыши бывают утепленные или холодные. В бесчердачных (совмещенных) крышах несущие элементы служат перекрытием верхнего этажа здания. Бесчердачные крыши бывают вентилируемыми, частично вентилируемыми и невентилируемыми. По условиям эксплуатации крыши бывают эксплуатируемыми и неэксплуатируемыми. Тип крыши в основном определяется ее геометрической формой и материалом кровли. В зависимости от формы крыши могут быть односкатными, двускатными, трех-, четырехскатными, многоскатными.

Односкатная крыша своей плоскостью (скатом) опирается на несущие стены, имеющие разную высоту. Эта крыша больше всего подходит для строительства хозяйственных построек.

Двускатная крыша состоит из двух плоскостей-скатов, опирающихся на несущие стены одинаковой высоты. Пространство между скатами, имеющее треугольную форму, называется щипцами или фронтонами. Разновидностью двускатной крыши является мансарда. Если крыша состоит из четырех треугольных скатов, сходящихся в одной верхней точке, то она носит название шатровой.

Крыша, образованная двумя трапецеидальными скатами и двумя торцевыми треугольными называется вальмовой четырехскатной. Бывают и двускатные вальмовые (полувальмовые), когда фронтоны срезаны.

Двускатная крыша производственного здания с продольным фонарем отличается от двускатной крыши жилого здания меньшим наклоном скатов и большей шириной и длиной.

Сводчатая крыша в поперечном сечении может быть очерчена дугой окружности или иной геометрической кривой.

Складчатая крыша образуется от соединения отдельных трапецеидальных элементов — складок.

Куполообразная крыша по очертанию представляет собой половину шара со сплошным опиранием на цилиндрическую стену.

Многощипцовая крыша образуется от соединения скатов плоскостей. Её устраивают на домах со сложной многоугольной формой плана. Такие крыши имеют большее количество ендов (внутренний угол) и рёбер (выступающие углы, которые образуют пересечения скатов кровли), что требует высокой квалификации при выполнении кровельных работ.

Крестовый свод представляет собой четыре сомкнутых арочных свода.

Сферическая оболочка по очертанию представляет собой свод, опирающийся в нескольких точках на основание. Пространство между опорами обычно используют для устройства светопрозрачных фонарей.

Шпилеобразная крыша состоит из нескольких крутых треугольников-скатов, соединяющихся в вершине.

Крыша из косых поверхностей состоит из нескольких пологих плоскостей, опирающихся на несущие стены, стоящие на разных уровнях.

Плоская крыша опирается на несущие стены, имеющие одинаковую высоту. Плоские крыши находят наиболее широкое применение как в гражданском, так и в промышленном строительстве. В отличие от скатных крыш, на плоских крышах не применяют в качестве кровельных штучные и листовые материалы. Здесь необходимы материалы, допускающие устройство сплошного ковра (битумные, битумно-полимерные и полимерные материалы, а также мастики). Этот ковёр должен быть эластичным настолько, чтобы воспринимать температурные и механические деформации основания кровли. В качестве основания используют поверхность теплоизоляции, несущие плиты, стяжки.

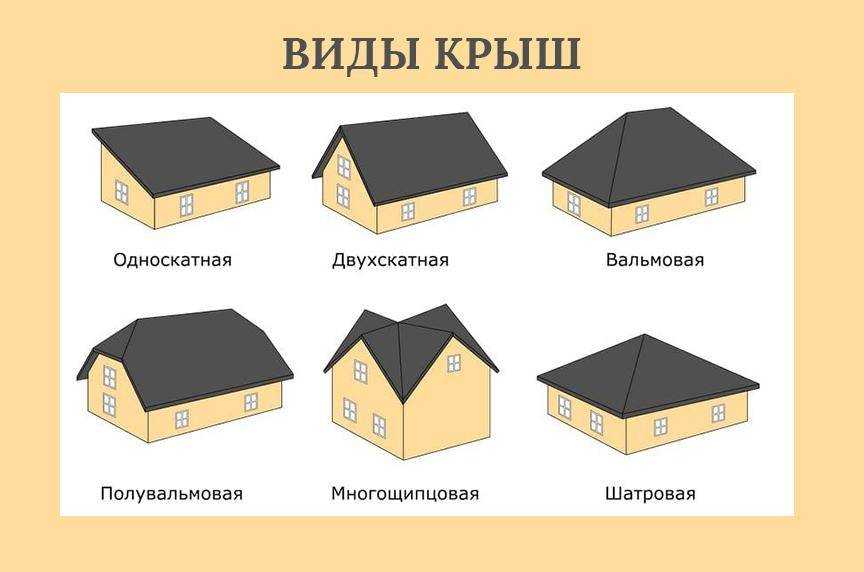

Виды крыш

Выбор того или иного типа кровли зависит от задач, возложенных на нее исходя из климатических условий и характеристик дома. Чтобы выбрать подходящий в вашем случае тип крыши, не нужно вникать в тонкости конструкции, достаточно знать основные характеристики имеющихся разновидностей.

Все типы крыш можно разделить по трем основным характеристикам:

• по конструкции: с мансардой и без мансарды
• по углу наклона: скатная и плоская крыша: скатная и плоская крыша.

Каждая из классификаций еще имеет варианты и подвиды, зависящие от многих критериев, которые могут интересовать уже специалистов в данной области, и не обязательно для выбора кровли для простого строителя.

Крыши в зависимости от количества скатов

Угол наклона — наклонная плоскость крыши. В зависимости от количества крыш различают одну, две, три, четыре и более крыш. Рассмотрите функциональность преимуществ и недостатков каждого сорта.

Односкатная крыша

Односкатная крыша — это верхняя балочная конструкция здания, состоящая из одной наклонной плоскости, прикрепленной к стенам здания с разной высотой. Один из самых распространенных типов крыши, поскольку он прост в строительстве и недорог. Он используется для строительства жилых домов, а также сельских построек: Навесы, караваны и гаражи, практичны в качестве навесов для террас.

Преимущества кровли в один шаг:

• Экономическая эффективность. Одно из главных преимуществ «одношаговой» — необходимость использовать значительно меньше материала для ее обустройства. Стоимость такой крыши снижается практически вдвое по сравнению со скатной крышей.
• Простая конструкция и установка. Простота конструкции относительна, конечно, строительство любой крыши требует определенных навыков, опыта работы и мастерства. Однако по сравнению с многоскатными конструкциями крыш, монтаж «односкатной» намного проще и быстрее. За два-три дня можно полностью восстановить практически любой частный дом.

• Ветроустойчивость. Монощитовая крыша обычно возводится с наветренной стороны здания, поэтому при порывах ветра сопротивление ветру практически отсутствует.
• Снижение нагрузки на здание. Меньший объем конструкции означает, что используется меньше материалов и, следовательно, нагрузка на стены и фундамент дома ниже. Это позволяет уменьшить массу фундамента и его стоимость.

Недостатки одноуровневой кровли:

• Меньше полезного пространства на чердаке. Сколько места можно использовать под крышей, напрямую зависит от наклона склона по отношению к горизонту. Чем больше уклон, тем больше свободного пространства на чердаке между перекрытием и крышей.
• Повышенная изоляция необходима. Поскольку в монощитовой крыше высота кровельного пространства минимальна по сравнению с другими вариантами, воздушный теплоизоляционный слой между кровельным перекрытием и крышей значительно короче. Поэтому рекомендуется изолировать область крыши более плотными материалами.
• Необходимость в уборке снега. Очищать крышу от снега следует только в том случае, если угол наклона составляет менее 45 градусов. В этом случае снег не может быть удален с крыши без помощи силы тяжести.
