Как определить размеры и спроектировать бетонный пол на грунте

Расчет толщины бетонного пола

Любые расчеты по конструкции бетонных полов производятся инженерами- проектировщиками, получившими соответствующее высшее образование и обладающими лицензиями на право производства такого вида проектных работ (или работающими в соответствующих проектных организациях).

При расчете толщины основания бетонного пола, учитываются многочисленные факторы влияющие на толщину будущего бетонного пола (с топпингом, или без него — не столь важно).

Перечислим наиболее важные параметры основания бетонного пола:

1. Заданная на бетонный пол распределенная, точечная и динамическая нагрузка.
2. Подробные характеристики подстилающих слоев грунта.
3. Климатические условия региона (глубина промерзания).
4. Гидрологические условия строительства (уровень грунтовых вод и т.д.)

    На основании вышеуказанных и других данных производится инженерный расчет конструкции будущего бетонного пола.

Определяется глубина выборки слабонесущих грунтов, толщина и материал обратной отсыпки (песок, щебень, гравий и т.п.), рассчитывается степень уплотнения отсыпанных слоев основания бетонного пола, рассчитывается армирование, марка бетона, толщина бетонной плиты пола. Определяется необходимость в гидроизоляции бетонной плиты или подбирается необходимый показатель бетона на водонепроницаемость и так далее и тому подобное.

Расчет бетонной плиты пола проводится на разрушение под нагрузкой, на допустимый прогиб плиты под нагрузкой и на раскрытие трещин в бетонной плите.

    Не будем подробно вдаваться в детали расчета, который включает в себя формулы из сопромата, строительной механики, механики грунтов и прочих разделов. Из опыта работ нашей компании можно только отметить, что наиболее распространенной конструкцией бетонных полов на грунтовом основании является ж/б плита с толщиной бетона 180-220 мм класса В22,5 и армированная сеткой (сварной или вязанной) в двух уровнях.

    Для дальнейшей эксплуатации на поверхность бетонной плиты пола необходимо нанести какое либо покрытие. В зависимости от назначения площадей с бетонным полов и интенсивностью нагрузки можно выбрать различные покрытия, такие как полимерные покрытия, кафельная плитка, линолеум, ламинат и т.д. Для промышленных монолитных полов хорошо подходят недорогие топпинговые или полимерные покрытия.

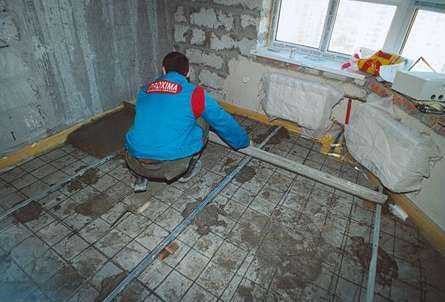

Устройство бетонных полов на имеющемся бетонном основании

    Кроме бетонных полов на грунтовом основании, очень часто требуется выполнить выравнивающую ж/б стяжку пола по уже имеющемуся несущему бетонному основанию. В этом случае производить расчеты на несущую способность стяжки не требуется, нужно только предотвратить образование в ней трещин.

Для этого необходимо соблюсти три параметра:

• Толщина стяжки должна быть не меньше трех диаметров крупного заполнителя бетона (щебня)
• Армировать бетонную стяжку сварной сеткой
• Отсечь вновь укладываемую стяжку от существующего бетонного основания при помощи п/э пленки.

Другие статьи об устройстве промышленных полов:

Формулы и элементы расчета

Калькулятор при расчетах использует следующие исходные данные:

• длина балки – это параметр, который закладывается проектом и зависит от расстояния между несущими стенами;
• сечение бруса – его ширина и высота, причем высота всегда должна быть больше для лучшего сопротивления специфическим изгибающим нагрузкам;
• порода дерева – от нее зависит пластичность и глубина прогиба балки, а соответственно, и максимально возможная нагрузка;
• предполагаемая нагрузка – берется из стандартов и зависит от типа помещения и количества жильцов.

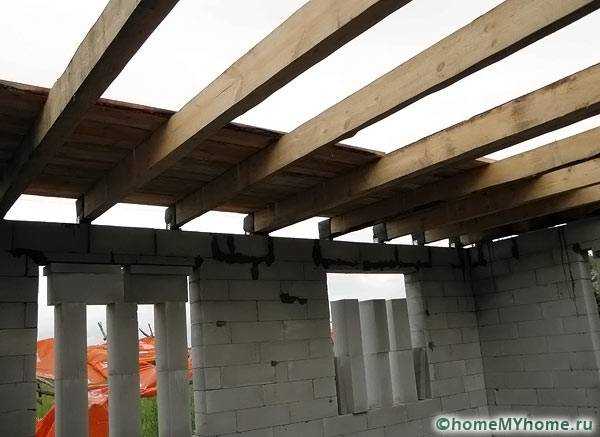

На лаги укладывается доска, формирующая перекрытие

Кроме исходных данных в калькуляторе заложена переменная – шаг бруса. Меняя его значение, можно подобрать оптимальный вариант размещения балок. В калькуляторе заложены справочные значения, характерные для каждого из выбранных параметров:

• разрушающее усилие – это величина постоянной нагрузки на балку, при достижении которой произойдет обрушение, зависит от габаритов бруса;
• распределенное усилие – зависит от величины предполагаемой нагрузки;
• прогиб в миллиметрах – максимально допустимая величина деформации, зависит от длины балки, величина приведена для сравнения, она не должна превышать расчетный прогиб;
• расчетный прогиб в миллиметрах – зависит от породы дерева.

В итоге после введения всех данных калькулятор сообщает о том, существует ли запас по прогибу и прочности при заданных пользователем параметрам. Если запас есть, балку можно использовать, если нагрузка превышена, следует откорректировать один из параметров. Для справки в калькуляторе приведены такие величины, как крутящий момент и масса самой балки. Первый параметр интересен для общего развития, а вот вес полезно знать, так как от него зависит стоимость доставки леса на стройплощадку.

Щитовой дом с деревянным перекрытием

Преимущества и слабые стороны плит с полостями

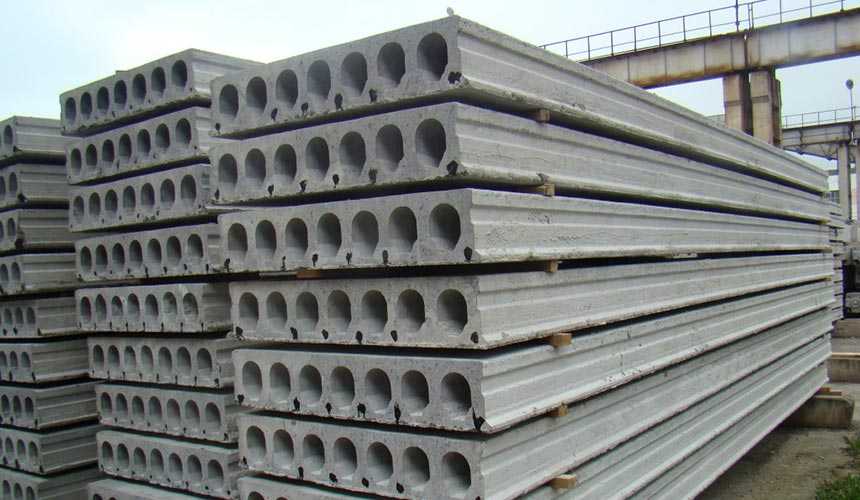

Плиты перекрытия с полостями

Пустотелые плиты популярны благодаря комплексу достоинств:

• небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
• уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
• способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
• повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
• возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
• многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

К преимуществам изделий также относятся:

• возможность использования внутреннего пространства для прокладки различных инженерных сетей;
• повышенный запас прочности продукции, выпущенной на специализированных предприятиях;
• стойкость к вибрационному воздействию, перепадам температур и повышенной влажности;
• возможность использования в районах с повышенной до 9 баллов сейсмической активностью;
• ровная поверхность, благодаря которой уменьшается трудоемкость отделочных мероприятий.

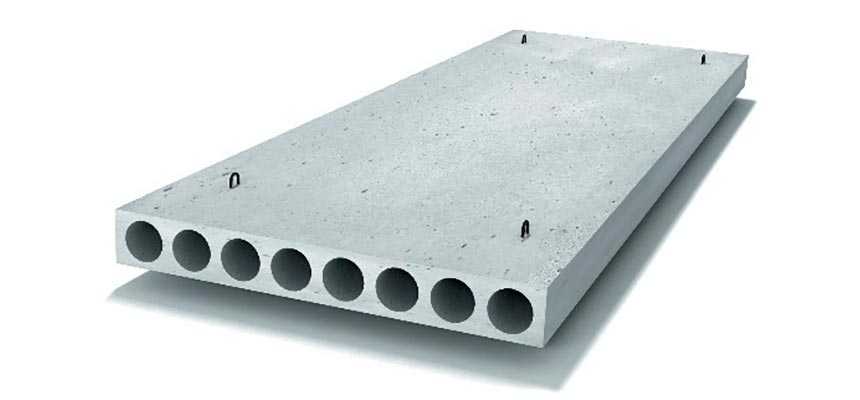

Пустотные плиты перекрытия

Имеются также и недостатки:

потребность в использовании грузоподъемного оборудования для выполнения работ по их установке. Это повышает общий объем затрат, а также требует наличия свободной площадки для установки подъемного крана;
необходимость выполнения прочностных расчетов

Важно правильно рассчитать значения статической и динамической нагрузки. Массивные бетонные покрытия не стоит устанавливать на стены старых зданий.. Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен

Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен.

Расчет нагрузки на плиту перекрытия

Расчетным путем несложно определить, какую нагрузку выдерживают плиты перекрытия. Для этого необходимо:

• начертить пространственную схему здания;
• рассчитать вес, действующий на несущую основу;
• вычислить нагрузки, разделив общее усилие на количество плит.

Рассмотрим методику расчета на примере панели с обозначением ПК 60.15-8, которая весит 2,85 т:

1. Рассчитаем несущую площадь – 6х15=9 м2.
2. Вычислим нагрузку на единицу площади – 2,85:9=0,316 т.
3. Отнимем от нормативного значения собственный вес 0,8-0,316=0,484 т.
4. Вычислим вес мебели, стяжки, полов и перегородок на единицу площади – 0,3 т.
5. Сопоставимый результат с расчетным значением 0,484-0,3=0,184 т.

Многопустотная плита перекрытия ПК 60.15-8

Полученная разница, равная 184 кг, подтверждает наличие запаса прочности.

Плита перекрытия – нагрузка на м2

Методика расчета позволяет определить нагрузочную способность изделия.

Рассмотрим алгоритм вычисления на примере панели ПК 23.15-8 весом 1,18 т:

1. Рассчитаем площадь, умножив длину на ширину – 2,3х1,5=3,45 м2.
2. Определим максимальную загрузочную способность – 3,45х0,8=2,76т.
3. Отнимем массу изделия – 2,76-1,18=1,58 т.
4. Рассчитаем вес покрытия и стяжки, который составит, например, 0,2 т на 1 м2.
5. Вычислим нагрузку на поверхность от веса пола – 3,45х0,2=0,69 т.
6. Определим запас прочности – 1,58-0,69=0,89 т.

Маркировка

Каждый тип пустотелых плит перекрытий оснащается маркировкой, которая соответствует стандартам качества. Благодаря этому заказчик и проектировщик могут определить нужные параметры. На торце конструкции потребитель может увидеть маркировку, дату изготовления, массу и штамп ОТК.

В стандартной маркировке имеются несколько букв, которые обозначают серию, а также 3 группы цифр, определяющие размеры, несущую возможность. Обе группы имеют вид двух цифр, которые считаются обозначением длины, а также ширины в дециметрах. Данные показатели округляются до целых чисел в большую сторону. Последняя группа представлена в виде единой цифры, она определяет равномерность распределения нагрузок в кПа.

Пример маркировки: ПК 23-5-8. Ее расшифровка такая: плита имеет круглые пустоты, она характеризуется длиной в 2280, шириной в 490 миллиметров, при этом конструкция обладает несущей способностью в 7,85 кПа. Есть такие виды изделий, что оснащаются маркировкой, дополненной латинскими обозначениями, что определяют типы прутьев. Один из примеров маркировки: ПК ,5 обозначает, что изготовление каркаса осуществлялось из напряженной арматуры. В качестве дополнения на пустотелых конструкциях имеются следующие обозначения:

• т – бетон тяжелого типа;
• а – наличие вкладышей для уплотнения;
• э – формирование при помощи экструзионного метода.

Чем измерить толщину?

Многих частных застройщиков, которые заказали строительство рассмотренных в этой статье сооружений компаниям или частным лицам, и не имеющим возможности наблюдать за работой лично, интересует вопрос контроля качества работ в части соблюдения подрядчиками проектной толщины бетона.

В этом случае понадобится прибор для измерения толщины бетона. Учитывая высокую стоимость подобного оборудования(250-260 тысяч рублей), есть смысл взять его в аренду на время проведения приемочных испытаний.

Толщиномер бетона TC300

Одним из оптимальных вариантов оборудования для контроля толщины бетонных сооружений является прибор «Толщиномер бетона TC300». Стоимость аренды подобных приборов доступна и находится в пределах 300-500 рублей в сутки с внесением соответствующего возвращаемого денежного залога.

Как собрать нагрузку от перегородок для расчета монолитной плиты

Рассмотрим варианты с монолитным перекрытием. Допустим, есть у нас фрагмент монолитного перекрытия, на который необходимо собрать нагрузку от перегородок, превратив ее в равномерно распределенную.

Что для этого нужно? Во-первых, как в примере 1, нужно определить нагрузку от 1 погонного метра перегородки, а также суммарную длину перегородок.

Допустим, погонная нагрузка у нас 0,3 т/м (перегородки газобетонные), а суммарная длина всех перегородок 76 м. Площадь участка перекрытия 143 м2.

Первое, что мы можем сделать, это размазать нагрузку от всех перегородок по имеющейся площади перекрытия (найдя вес всех перегородок и разделив его на площадь плиты):

0,3∙76/143 = 0,16 т/м2.

Казалось бы, можно так и оставить, и приложить нагрузку на все перекрытие и сделать расчет. Но давайте присмотримся, у нас есть разные по интенсивности загруженности участки перекрытия. Где-то перегородок вообще нет, а где-то (в районе вентканалов) их особенно много. Справедливо ли по всему перекрытию оставлять одинаковую нагрузку? Нет. Давайте разобьем плиту на участки с примерно одинаковой загруженностью перегородками.

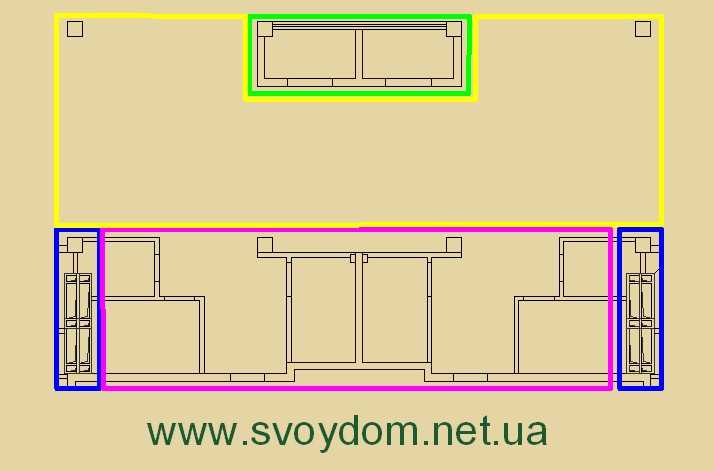

На желтом участке перегородок нет вообще, справедливо будет, если нагрузка на этой площади будет равна 0 т/м2.

На зеленом участке общая длина перегородок составляет 15,3 м. Площадь участка 12 м2 (заметьте, площадь лучше брать не строго по перегородкам, а отступая от них где-то на толщину перекрытия, т.к. нагрузка на плиту передается не строго вертикально, а расширяется под углом 45 градусов). Тогда нагрузка на этом участке будет равна:

0,3∙15,3/12 = 0,38 т/м2.

На розовом участке общая длина перегородок составляет 38,5 м, а площадь участка равна 58 м2. Нагрузка на этом участке равна:

0,3∙38,5/58 = 0,2 т/м2.

На каждом синем участке общая длина перегородок составляет 11,1 м, а площадь каждого синего участка равна 5 м2. Нагрузка на синих участках равна:

0,3∙11,1/5 = 0,67 т/м2.

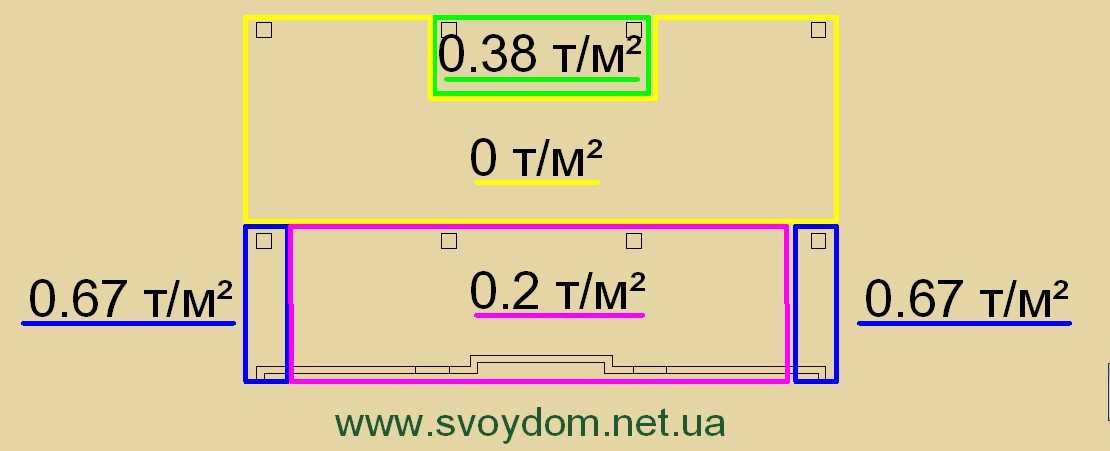

В итоге, мы имеем следующую картину по нагрузке (смотрим на рисунок ниже):

Видите, как значительно различаются нагрузки на этих участках? Естественно, если сделать расчет при первом (одинаковом для всей плиты) и втором (уточненном) варианте загружения, то армирование будет разным.

Делаем вывод: всегда нужно тщательно анализировать, какую часть плиты загружать равномерной нагрузкой от перегородок, чтобы результат расчета был правдоподобным.

Если вы собираете нагрузку от перегородок на перекрытие, опирающееся на стены по четырем сторонам, то следует руководствоваться следующим принципом:



Основные характеризующие моменты

Установка плиты перекрытия на несущую конструкцию кровли позволяет заниматься возведением многоэтажных домов. Чтобы правильно выполнить проект здания, необходимо точно знать, какое давление выдержит выбранная плита перекрытия. Необходимо хорошо разбираться в разнообразии плит.

Чертеж пустотной плиты перекрытия.

Прежде чем приступать к возведению многоэтажного здания, необходимо провести расчет нагрузки. От будущего веса будет зависеть подбор конструкции здания, от нагрузки зависит, какую нужно устанавливать плиту.

На производстве выпускается два вида плит:

• полнотелые;
• пустотные.

Полнотелые системы отличаются большой массой, они стоят очень дорого. Такая конструкция применяется в строительстве серьезных объектов, которые относятся к социально значимым.

При строительстве жилых домов в основном используется пустотная плита. Надо сказать, что основные технические параметры такой плиты соответствуют всем стандартам строительства жилого помещения:

Плиту отличает:

• высокая надежность;
• малый вес.

Важнейшим преимуществом этих изделий можно назвать низкую стоимость. Это дало возможность применять такую систему намного чаще, если сравнивать ее с другими.

Для расчета перекрытия учитывается местонахождение пустот. Они располагаются таким образом, чтобы несущие характеристики изделия не были нарушены. Пустоты влияют также на звукоизоляцию помещения, его теплоизоляционные свойства.

Плита изготавливается самых разных размеров. Ее длина может достигать максимально 9,7 м при максимальной ширине — 3,5 м.

Расчет на продавливание плиты межэтажного перекрытия.

При строительстве зданий чаще всего применяются конструкции с габаритами 6 х1,5 м. Этот размер считается стандартным и наиболее востребованным. Данную систему применяют для возведения:

• высотных зданий;
• многоэтажек;
• коттеджей.

Так как вес данных плит не очень высок, их легко монтировать, для чего применяется пятитонный кран.

Что такое стяжка и для чего она нужна

Согласно СНиП 2.03.13-88, стяжка — это специальный слой, который соединяет черновое основание пола с финишным напольным покрытием. Основным предназначением стяжки является:

• выравнивание поверхности
• скрытие инженерных коммуникаций
• придание жесткости полу
• в некоторых случаях стяжка может выступать финишным покрытием. Например в помещениях технического назначения.

С помощью стяжки также можно поднять уровень полов до нужного. От того, насколько грамотно будет сделана стяжка зависит долговечность вашего пола. В зависимости от ситуаций, стяжки могут различаться:

1. Мокрая стяжка
2. Полусухая стяжка
3. Сухая
4. Самовыравнивающаяся стяжка (наливные полы)

В строительном своде правил рассмотрен каждый случай с указанием минимальной  и максимальной толщины.

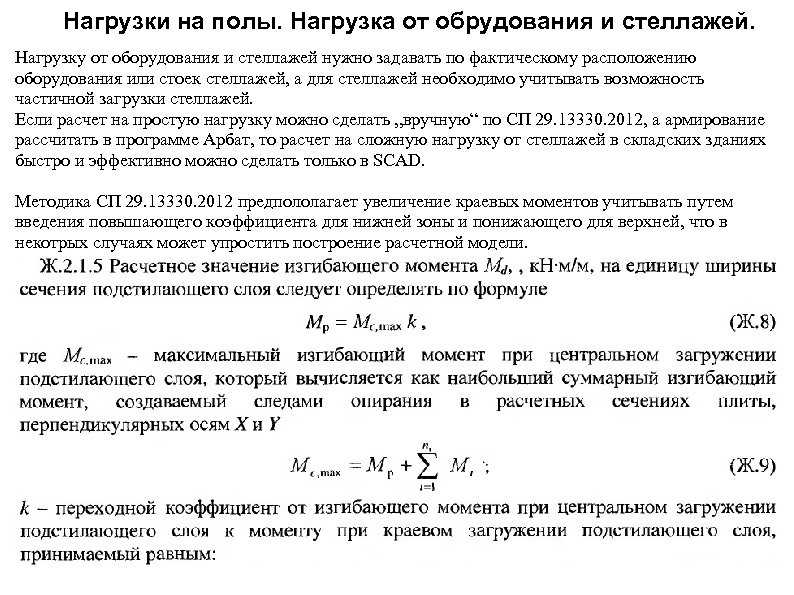

Алгоритм, связывающий сосредоточенные нагрузки с равномерно-распределёнными

В качестве примера работы алгоритма приведения активно действующих сосредоточенных нагрузок на пол к величине условного показателя равномерно-распределённой нагрузки, возьмём следующие данные: высота склада в свету (то есть расстояние от нижней части балки до поверхности пола) 12 м, а вес одной паллеты (единицы груза) – 1 тонна.

Этих данных хватит для предварительного расчёта плиты пола. Сначала определяется количество всех ярусов хранения. Стандартная паллета имеет высоту 1,6-1,8 м. Если добавить зазоры и высоту балок стеллажной рамы получится, что высота одного яруса составляет примерно 2 метра. Исходя из этих данных, можно получить максимально возможное количество ярусов для хранения грузов: 12/2=6.

При этом предполагается, что хранение будет происходить на фронтальных стеллажах с параметрами 2,75 на 1,05 м между осями стоек. Это создаёт возможность для хранения в каждой ячейке стеллажа до трёх европаллет, имеющих размер 0,8 на 1,2 м.

Подобный способ сбора всех нагрузок на опору стойки стеллажа предполагает хранение напольного типа грузов первого яруса. Размещать такие грузы на балке, которая передаёт дополнительную нагрузку на стойки, однозначно нецелесообразно, потому что это приведёт к дополнительным расходам из-за увеличения роста нагрузок (до 20%) на стеллаж и общего числа балок.

Поэтому в большинстве ситуаций для грузов первого яруса применяется напольное хранение. Если используется техника узкопроходного типа, которая перемещается без индукционного управления, находясь на направляющих упорах параллельно балкам основной части стеллажа, прикреплённого к полу, применяют установку опорных балок для укладки нижнеярусных паллет. Опорные балки представляют собой прямоугольные стальные профили, имеющие большую высоту, чем у направляющего упора.

В результате распределение нагрузки осуществляется по относительно большой площади, и на стойки стеллажа оказывается не очень сильное воздействие.

Соотношение между нагрузками при разном весе паллет

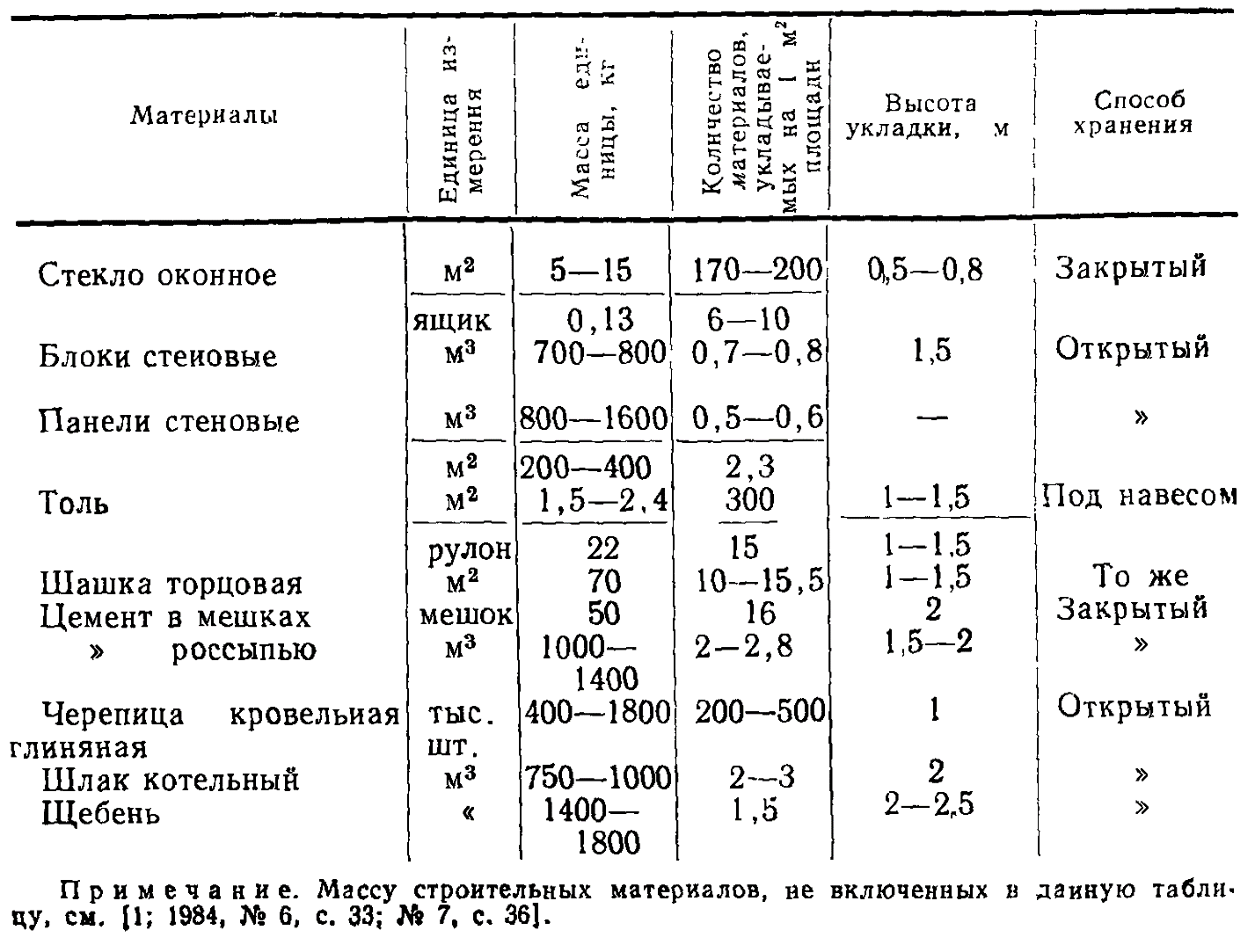

В заключение следует представить таблицы, в которых указаны ориентировочные соотношения между разными типами нагрузок на полы в складских помещениях при различных значениях веса паллет. Важным нюансом является то, что таблицы подходят только если применяются стандартные фронтальные стеллажи, имеющие параметры 2,75 на 1,05 метров.

Общие сведения

Как и на любые изделия, существует и СНиП на бетонные полы, которые должны соответствовать определенным нормам и стандартам, основываясь на такие характеристики, как:

• срок службы;
• уровень устойчивости к воздействию агрессивной среды;
• нагрузка на бетонный пол должна соответствовать указанной в проекте.

Исполнительная съемка бетонного пола проводится с помощью лазерного нивелира

Получению поверхности, который будет идеально соответствовать всем вышеперечисленным требованиям, предшествуют два основных требования:

1. Все используемые материалы должны быть хорошего качества.
2. Во время процесса изготовления бетона необходимо тщательно соблюдать технологию.

Толщина наливных полов

Как вы догадались из названия, наливные полы — это те, которые наносятся посредством розлива. Благодаря специальным полимерным присадкам такой пол даже при минимальной толщине будет обладать уникальными свойствами. Толщина наливных полов — это важнейший фактор, так как в зависимости от состава наливного пола будет изменяться их толщина.

Наливные полы можно разделить на три категории:

• тонкослойные — высота смеси может достигать менее 1 мм
• смеси с толщиной 5 мм
• высоконаполненные смеси с толщиной 8 мм

Минимальная толщина наливных полов составляет — 1 мм, максимальная — 8 см. Нет смысла заливать глубокие участки наливными полами — для это нужно воспользоваться базовыми смесями. Они позволяют выравнивать большие перепады и неровности, а для финишного покрытия уже использовать наливные полы.

Передаточная прочность

Это значение являет собой нормируемый показатель прочности бетона напряженных элементов во время передачи на него натяжения армирующих деталей. Передаточная прочность предусматривается нормативными документами и техническими условиями для конкретного вида изделий.

В большинстве случаев она назначается не меньше 70% проектной марки и зависит от свойств арматуры. Рекомендуемая величина этого показателя не менее 15 или 20 Мпа для различных видов армирования. Вкратце это тот показатель, обозначающий уровень, когда армировочные пруты не проскальзывают при снятии с кондукторов.

Толщина бетона для пола

Толщина бетонной стяжки пола зависит от величины механического воздействия и оговаривается требованиями нормативного документа – СНиП 2.03.13-88:

• Очень высокий уровень механической нагрузки на поверхность пола: 50 мм.
• Большая нагрузка: 40 мм.
• Умеренное воздействие: 30 мм.
• Слабое воздействие 20 мм.

В практике строительства бетонных полов в квартирах, домах и придомовых постройках толщина заливки бетона по умолчанию принимается от 30 до 40 мм.

В последнее время частные дома оснащаются теплыми полами. При этом теплые полы бывают с электрическим и водяным подогревом. В первом случае конструкция нагревается специальными проводом, а во втором горячей водой циркулирующей по трубопроводам, находящимся в толще пола. Поэтому расчет толщины бетона для теплого пола производится индивидуально в зависимости от диаметра трубопровода или диаметра нагревательного провода.

В общем случае расчет следующий: 20-30 мм бетона под укладку нагревательных элементов +диаметр провода (6-7 мм) или диаметр трубы (обычно 22 мм, полудюймовая водогазопроводная труба)+20-40 мм (бетонной стяжки над нагревательным элементом).

Толщина стяжки по грунту

При строительстве дома с нуля самым простым способом сделать полы является обустройство полов по грунту. Полы по грунту делаются в виде многослойного пирога:

• Сначала вынимается грунт, затем укладывается слой песка, который тщательно утрамбовывается.
• Затем поверх песка делается дренажный слой из щебня толщиной около 8 см.
• Поверх сделанных слоев заливается бетонная стяжка с применением армирования. Минимальная толщина 5 см — это и есть черновой пол.
• После того, как черновой пол наберет прочность на него расстилают слой гидроизоляции, который также как и при монтаже подложки под ламинат продается в рулонах и укладывается с применением строительного скотча.
• Укладываем слой утеплителя, в качестве которого обычно используется экструдированный пенополистирол.
• Следующий шагом идет расстилание пленки толщиной 200 микрон. Она будет предотвращать утекание раствора и послужит дополнительной гидроизоляцией.
• Заливается слой финишной стяжки, толщиной 5 см или более. Толщина стяжки зависит от типа будущего пола.

Виды покрытий

Их всего два: бетонные и полимерные. Бетонные полы прочно объединяются с несущей монолитной плитой. Конструкция бетонного покрытия на конкретном складе зависит от множества деталей: нагрузок, оказываемых стеллажами, параметров основания, типа армирования и расположения стоек.

Полимерные полы имеют в своём составе эпоксидную или полиуретановую основу. Их укладка производится через 3 недели после заливки сухого бетонного основания. Необходимая толщина полимерного напольного покрытия для стеллажей на складах: 0,2-4 мм.

Пол для склада — требования к эксплуатации

Существует несколько важных требований к складским полам:

1. Значение статической нагрузки на одну опору стеллажа, имеющего высоту в 5 ярусов и вес паллеты до 1 т, составляет 12 тонн.
2. Отсутствие трещин.
3. Величина нагрузки от погрузчика с грузом не должна быть больше 11 тонн.
4. Минимальное число швов на пути движения погрузочного транспорта.
5. Значение колёсного давления не должно превышать 90 daN/cm2.
6. Каналы и углубления должны находиться вне опор стеллажей и зоны работы погрузчика.
7. Применяются стеллажи с температурно-усадочными швами, которые находятся под ними, параллельно проходу, на расстоянии не менее 10 см от опор конструкции.

Кроме того, ровность полов не должна быть менее 98%, а величина уклона – не больше 1-2,5%.

Популярные виды бетона

Есть бетоны обычные или тяжелые (М25—М800) и легкие (М10—М200). Рассмотрим их подробнее.

Легкие

От М5 до М35 применяются для ненесущих конструкций – они не особо прочные. М50 и М75 подходят для подготовительных работ перед заливкой бетона. М100-М150 – для малоэтажного строительства, конструктива, перемычек.

М200-М300 используются для большинства строительных задач. М200 отвечает классу В15, его прочность 196 кгс/м2 или 15 МПа. М250 (В20) имеет среднюю прочность 262 кгс/см2 или выдерживает давление 20 МПа, как и вышеуказанная марка набирает 70% прочности после 28 дней, а остальные 30% на протяжении полугода. Это легкие бетоны. Стяжки, полы, отмостки, фундаменты, лестницы, подпорки, бордюры – наиболее часто изготавливают именно из него. Замерзает при минусовых температурах и теряет до 5% своей стойкости при размораживании.

Легкие бетоны можно проверить, ударив по ним молотком или проведя острым предметом – на поверхности останутся достаточно отчетливые следы.

Обычные

М350 (класс В25) – кубический метр этого бетона способен выдержать нагрузку в 25 МПа, он отвечает М250. М400 (класс В30) – выдерживает нагрузку 30 МПа. Эти марки и выше используются для многоэтажных зданий, несущих, монолитных конструкций, чаш бассейнов. Наиболее часто используется для дорожного покрытия, плит перекрытий, так как водонепроницаемый (класс W8), морозостойкий (F200).

Марки от М350 (классы от В25) и больше относятся к более прочным бетонам, они имеют высокую плотность и лучшие показатели стойкости к морозам и влажности, но намного тяжелее.

Типы бетонных плит и их преимущества

Монолитная плита из бетона, в качестве перекрытия считается самым надежным способом укладки. Такого результата можно достичь только в заводских условиях, по технологии, в которой заложены специальные температурные режимы и время отвердения.

Плиты перекрытия делятся на 2 типа:

• Пустотелая
• Полнотелая.

Наиболее распространенными в строительстве пустотелые монолитные плиты, которые характеризуются небольшим весом и приемлемой ценой. Благодаря этому, плиту можно использовать при самостоятельном строительстве.

• Полнотелые плиты в основном применяются только, для особо важных объектов, в которых предполагаются большие нагрузки и напряжения.
• Пустотелые монолитные плиты обеспечивают более высокий уровень звукоизоляции, но принцип размещение пустот и их количество должно быть выбрано, после того, как будет сделан точный расчет.

Список источников

• HomeMyHome.ru
• svoydomtoday.ru
• tolkobeton.ru
• opotolkax.com
• garantspb.com
• skladovoy.ru
• perpendicular.pro
• kuhnyamoya.ru
• svoydom.net.ua

Допустимая нагрузка на плиту перекрытия

Расчет нагрузок на плиту перекрытия делается на ее каждый погонный метр

Расчеты нагрузок на плиты перекрытия – это фактор, который необходимо обязательно учитывать, чтобы  исключить последующие разрушения и трещины. Именно поэтому расчет должен производиться обязательно.

Допустимая нагрузка может быть:

• Статической
• Динамической

Статические считаются те, которые распределяются горизонтально по отношению к стене, т.е. нагнетаются предметами, висящими, лежащим или прибитыми к стене.

Помимо этого, тип нагрузок зависит от способа их распределения:

• Равномерные
• Сосредоточенные
• Неравномерные

Любые нагрузки рассчитываются в килограмм-силах или Ньютонах на метр (кгс/м), в стандартной конструкции они считаются, равными 400 кг на кв. метр, при этом учитывается масса самой плиты, приблизительно 2,5 центнера и отделочные материалы. В результате расчет сводится к нескольким цифрам:

 общая допустимая нагрузка (масса), которая должна распределяться по опорам – 750 кг * К=1,2 (коэффициент прочности) = 900 кг на один кв. метр.

Прежде чем приступать, к каким бы то ни было расчетам, понадобиться грамотный чертеж, выполненный в полном соответствии с нормами и стандартами. Для выполнения строительных работ, рекомендуется обратиться за чертежами к высокопрофессиональным специалистам, которые после могут сделать расчет.

После необходимо рассчитать вес всего, что создаст нагрузку для перекрытия, к примеру, возможные перегородки, материал для утепления полов, стяжки, декоративная отделка. Все дополнительные материалы и отделку также принято считать в килограммах. Полученную цифру необходимо будет разделить на количество плит, которые будут уложены на перекрытие.

Зачастую стараются привести расчеты и выбранные материалы, к «золотой середине», так, чтобы нагрузка всех материалов составляла не более 150 кг на кв. метр. Стоит отметить, что наиболее распространена плита, которую выбирают практически все строительные подрядчики, для возведения жилых домов – это ПК-60-15-8, общая масса, которой, составляет 2850 кг.

Основные этапы

Технология устройства бетонных полов включает в себя четыре основных стадии:

Подготовительные работы с основанием;
Укладка бетонной смеси в стяжку;
Последующая обработка поверхности;
Процесс нарезки швов и их герметизация.

Стоит отметить, что укладка пола вполне возможна не только на уже существующее основание, но и на землю. Но расчет бетонного пола в этом случае, хотя и подразумевает существенную экономию средств, является достаточно энергозатратным. Кроме того, эффективность такого способа проявляется только в достаточно сухих местах.

Совет: при укладке бетонного пола на грунтовое основание необходимо обустроить дренаж. Это поможет избавиться от излишков влаги, а также обезопасить стяжку от дальнейших повреждений.

Как проводятся бетонные работы по бетонным полам

Укладка по грунту

Поэтому перед изготовлением бетонного покрытия по грунту, сначала необходимо уложить подушку в виде слоя песка либо щебенки, чтобы снизить влияние грунта, а также избавиться от возможных промерзаний и влияния грунтовых вод.

Поскольку такой пол будет иметь многослойную структуру, давайте представим ее компоненты.

Конечно, инструкция будет примерной, каждый может выполнять обустройство по-своему, в зависимости от ситуации:

Сделайте на дне плотное основание.
Насыпьте сверху слой речного песка.
Сделайте слой из керамзита или щебенки.
Проведите гидроизоляционную работу с помощью полиэтиленовых пленок.
Сделайте черновую бетонную стяжку.
Накройте ее пароизоляционным материалом.
Положите сверху «бутерброда» утеплитель.
Сделайте чистовую армированную стяжку.

Изготовления пола из бетона на грунте

Подготовка оснований

Расширьте существующие на поверхности трещины и заполните их цементным раствором или же специальным ремонтным полимером.
Удалите участки с основания, которые не подлежат реконструкции, а затем залейте их новой бетонной смесью.
Выровняйте тщательно поверхность, а после высыхания обеспыльте ее.
Оцените необходимый объем работ, определив на каком уровне будет расположено основание.
Проведите утрамбовку грунта после земляных работ, желательно с помощью соответствующего оборудования.
Сделайте песчаную подушку из речного песка. Этот слой также следует тщательно утрамбовать.
Насыпьте поверх него шар керамзита или некрупного щебня для бетона.

Совет: увеличение плотности песка достигается таким образом — возьмите его на четверть больше необходимого, смочите его, тщательно утрамбовывайте, пока не будет достигнута необходимая толщина.

Гидроизоляция

Она выполняет сразу две важные функции:

Не позволяет грунтовым водам попадать в бетонную стяжку.
Препятствует впитыванию влаги от стяжки основанием.

Для ее изготовления используется рулонные материалы, полимерные мембраны или же толстые слои полиэтилена. Не забывайте, что гидроизоляционный слой должен быть уложен внахлест. Напуск на стены должен составлять не менее 150-200 мм, а для склеивания стыков лучше всего использовать скотч.

Совет: при заказе работ в строительной организации, за основу расчета можно взять ЕНиР на бетонные полы .

Работы по гидроизоляции рулонным материалом

Укладка чернового бетонного основания

Данный слой будет выступать в качестве основания для гидроизоляции. Для изготовления черновой стяжки используется «тощий» бетон, в котором применяется щебенка с размером фракций от 5 до 20 мм. Поскольку к процессу ее укладки не предъявляются какие-либо особые требования, данный процесс проходит легко.

Совет: толщина бетонного пола в данном случае должна превышать 40 мм, а максимальный перепад в горизонтальной плоскости должен составлять не более 4 мм.

Сверху черновой стяжки необходимо уложить слой, который будет обеспечивать пароизоляцию. Наиболее подходящим материалом для этого являются мембраны битумно-полимерного типа.

Черновое основание

После этого обычно проводят утепление пола, однако перед началом работ необходимо убедиться, насколько данный процесс будет важным, а также какие материалы будут для него наиболее подходящими. Помните, что они должны обладать водоотталкивающими свойствами.

В противном случае вам необходимо будет существенно усилить гидроизоляционный слой. Одним из наиболее распространенных вариантов является слой пенопласта особой плотности и качества, цена которого выше обычного, или экструдированного пенополистирола.

Совет: расчет толщины бетонного пола напрямую зависит от поверхности, на которую он заливается.
