Устройство мансардной крыши

Достоинства мансардной крыши

Соорудить мансарду можно и под треугольной крышей – это намного проще, чем создавать ломаную конструкцию. Однако для сооружения потолка в таком случае необходимо будет сделать очень высокие и крутые скаты. Естественно, что такой подход не только неэффективен, но и весьма затратен. В тоже время ломаная мансардная крыша позволит грамотно организовать подкровельное пространство с меньшими затратами.

При наличии верхней части кровли с достаточно пологим уклоном, можно организовать более высокие потолки

Обратите внимание, что согласно строительным нормам, помещения, где расстояние от конька до пола составляет менее 2,5-2,7 м, не являются жилыми. То есть это не мансарда, а чердак.

В связи с этим, можно назвать следующие достоинства ломаной мансардной кровли:

• грамотное применение пространства под кровлей;
• способность сохранять тепло;
• возможность сделать максимально высокие потолки;
• свободное схождение снежных осадков с крыши;
• надежная защита от ветра и любых осадков.

Мансардные крыши, какие они?

Существуют одно-, двухскатные, ломаные, а также многоскатные мансардные крыши. Все они, за исключением, пожалуй, односкатной, довольно привычны нам. А двухскатные крыши можно даже считать символом русской деревни, настолько они популярны.

Типы популярных конструкций

Крыши с одним скатом – самые простые в проектировании и строительстве. Однако при строительстве мансардного этажа особенности конструкции не позволяют рационально использовать все пространство внутри помещения. Односкатные конструкции не приобрели популярности в домостроении на территории России: в зимнее время на них будет скапливаться большое количество снега. Здесь они чаще употребляются для бань и надворных построек: летние кухни, гаражи, сараи и т.д.

Строительство мансардной крыши с одним скатом не имеет большой популярности

А вот двускатные крыши в Росии распространены повсеместно. Такая популярность конструкции обеспечена простотой ее возведения и отличными эксплуатационными качествами в дальнейшем. За счет сильного наклона скатов обеспечивается хороший отток дождевой воды, кроме того, в зимнее время на крыше не так сильно накапливается снег.

Для мансардных этажей крыши с двумя скатами подходят, однако помещение внутри получается небольшое и вытянутой формы. Увеличить пространство можно за счет возведения дополнительных боковых стен. На следующей схеме такие стены отсутствуют.

Каркас мансардной крыши с двумя скатами

Многоскатные мансардные крыши относятся к категории сложных. Их проектирование – довольно трудоемкий процесс. Ошибки, допущенные в проектах мансардных крыш с несколькими скатами, чреваты разрушением мауэрлатов, чрезмерным прогибом стропил мансарды и т.д. Но в остальном многоскатная конструкция будет хорошим решением: большое пространство для мансарды внутри и отличный внешний вид строения снаружи.

Многоскатная мансардная крыша своими руками

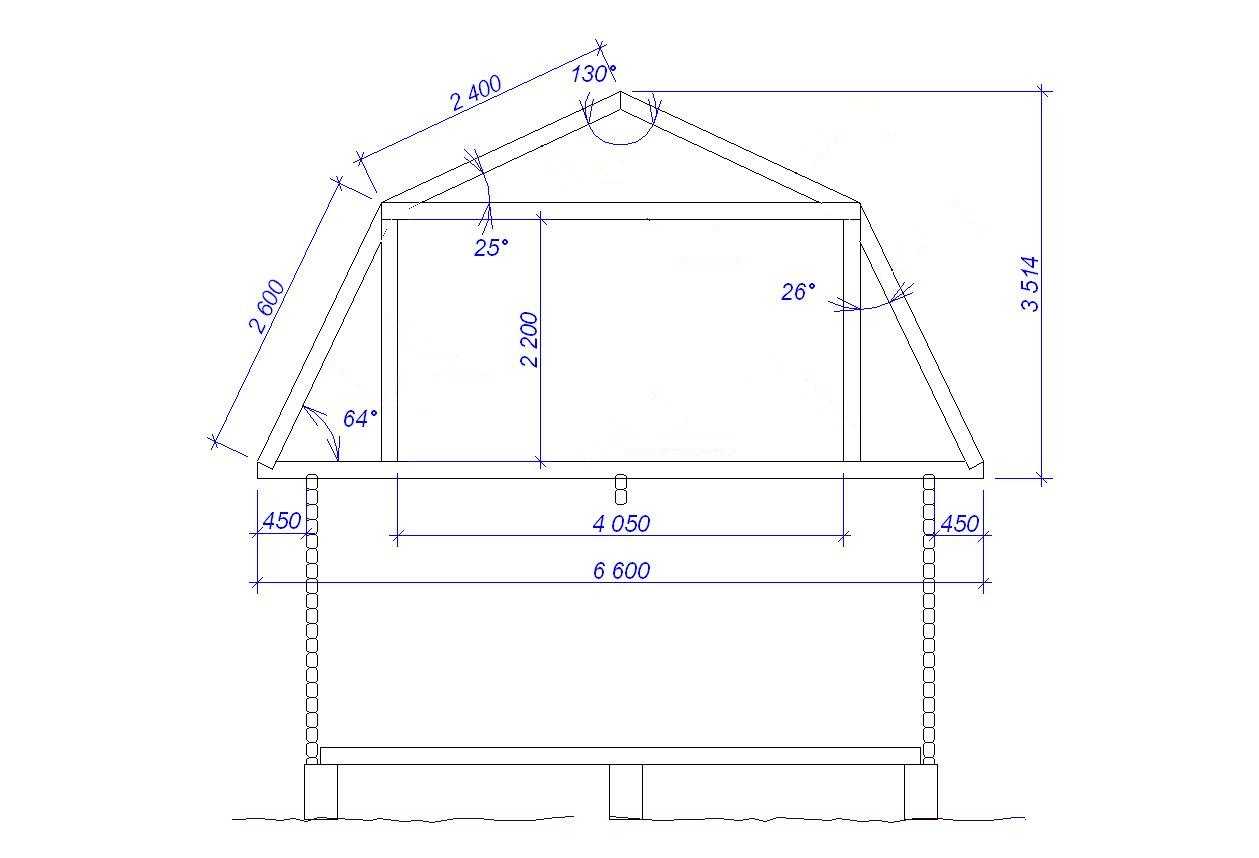

Двускатная ломаная конструкция имеет еще название: крыша мансардного типа. Стропильная система сильно отличается от традиционной двускатной крыши, которая описана выше. Самое главное преимущество ломаной конструкции – удобство использования внутреннего пространства – доля «мертвых» зон, которые невозможно использовать рационально, очень невелика. Поэтому при строительстве мансард выбор очень часто падает именно на ломаные конструкции.

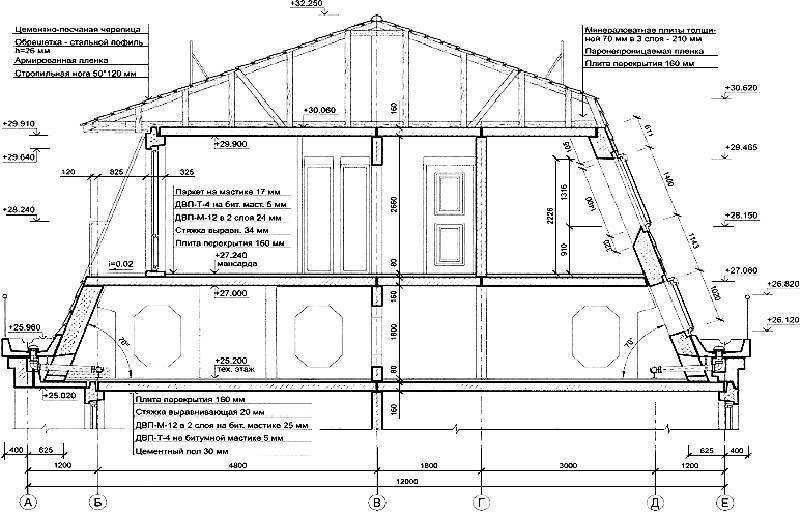

Ломаная мансардная крыша своими руками

Важно: ломаные двускатные крыши целесообразно возводить над домами, ширина которых не привышает шести метров. Такое расстояние гарантирует надежность стропильной системы и правильное распределение нагрузок. При работе с большим метражом потребуется изменение обычной для ломаной крыши конструкции

При работе с большим метражом потребуется изменение обычной для ломаной крыши конструкции.

Пошаговая инструкция

Весь процесс создания 4-скатной кровли можно разбить на ряд этапов в следующей последовательности монтажа элементов стропильного каркаса.

1. Мауэрлат.
2. Лежни.
3. Конёк и стойки.
4. Стропила и нарожники.
5. Обрешётка.
6. Утепление.
7. Кровельное покрытие.
8. Свесы.

Мауэрлат

Выравнивание цементным раствором горизонтальной поверхности, как внешних, так и внутренних стен дома. Для контроля пользуются лазерным уровнем.

На готовые поверхности укладывают сдвоенные доски 120х50 мм, брус 100х50 мм или 100х100 мм. Балки крепят анкерными болтами, вбивая их в предварительно просверленные отверстия в кладке.

Лежни

Это основание для различных частей кровли. Балки укладывают на поверхности внутренних стен. Также выравнивают горизонт стен и применяют пиломатериалы того же сечения. В некоторых случаях лежни используют, как перемычки дверных проёмов. Их крепят также как и мауэрлат.

Конёк и стойки

В случае железобетонного перекрытия стойки устанавливают прямо на него

Если верхнее перекрытие дома представляет собой систему горизонтальных балок с поперечными связями, то стойки, несущие конёк крыши, опирают на центральный прогон или на лежень осевой внутренней стены. Конёк со стойками представляет собой рамную конструкцию, на которую опирают как диагональные, так и рядовые стропильные ноги.

Стропила и нарожники

В шатровом варианте отсутствуют рядовые стропила и конёк. Каркас собирают из четырёх вальм. Они представляют собой равнобедренные треугольники, стороны которых – это диагональные (накосные) стропила, основанием является мауэрлат.

Внутренне пространство вальм заполняют нарожниками – наклонными балками разной длины. Их устанавливают с шагом 0,5 – 1 м. По мере приближения к центральной оси вальмы длина нарожников увеличивается.

У вальмовых и полувальмовых крыш каркас формируется из двух торцовых вальм и боковых трапециевидных скатов. Боковые стороны кровли представляют собой рамы, где рядовые стропила вверху опираются на коньковый прогон, а внизу на мауэрлат.

Обрешётка

Готовят основание каркаса под кровельное покрытие устройством обрешётки поверх стропильных ног. Для этого на стропила набивают горизонтально параллельными рядами с шагом 400 – 500 мм рейки 50 х 50 мм или доски 120 х 50 мм. Следует заметить, что перед монтажом обрешётки каркас покрывают гидроизоляцией. Рулоны ПВХ плёнки раскатывают поперёк стропил, закрепляя степлером и фиксируя сверху контр-рейками.

Застройщики из-за экономии часто пренебрегают монтажом контробрешётки. Это те же рейки, которые укладывают на гидроизоляцию перпендикулярно последующей обрешётке. Благодаря этому создаётся подкровельное вентилируемое пространство. Оно не даёт проникнуть извне внутрь чердака или мансарды влаге и исключает скопление конденсата.

Монтаж гидроизоляции, контробрешётки и обрешётки:

Утепление

Чтобы не возиться с подгонкой размеров, шаг между стропильными ногами стараются проектировать равным 600 мм или 1200 мм – это стандартная ширина плит утеплителя. Теплоизоляцию крепят к обрешётке и стропилам степлером и дюбелями-грибками.

Кровельное покрытие

Специфика четырёхскатных крыш заключается в большом угле наклона кровли от 350 и выше. Поэтому кровельный материал с большим удельным весом не рекомендуется к применению. В то же время популярными видами кровельного материала для вальмовых и шатровых крыш являются:

• Рулонная (мягкая) кровля. Рулоны битумного картона раскатываю горизонтальными рядами снизу вверх, укладывая на горячую жидкую битумную мастику. Это возможно делать по сплошной дощатой поверхности обрешётки.
• Металлочерепица. Обладает лёгким весом, привлекательным внешним видом. Крепится к обрешётке саморезами снизу вверх.
• Профнастил. Легко кроится на нужные фрагменты. Благодаря большим размерам профлистов, монтаж кровли происходит быстро.
• Ондулин. Легкий кровельный материал в виде волнистой черепицы, может быть окрашен в разные цвета. Это листы из целлюлозы, пропитанные битумом.
• Фальцевая кровля. Стальные тонкие листы легко монтировать. Отличаются большим сроком службе, но требуют регулярного окрашивания каждые 5 лет.

Свесы

Нижние концы накосных, рядовых стропильных ног и нарожников наращивают отрезками досок для образования своеобразного козырька. Свесы делают длиной от 200 мм до 400 мм. Козырёк по периметру крыши защищает от дождя отмостку вокруг дома. Также свесы, покрытые кровельным пирогом, предотвращают чрезмерный залив стен дождевой водой.

Теплоизоляция конструкции

Как правило, мансарда является неотапливаемым помещением в доме, но при этом здесь самая высокая температура, за счет чего это достигается? Конечно, за счет того, что устройство крыши мансарды правильно произведено и утеплено. Обычно если в данное помещение не проведена отопительная система, то его используют преимущественно в теплое время года. В жилых домах система отопления должна быть, если планируется проживание и в зимнее холодное время года.

В России для теплоизоляции крыши дома нужно использовать минеральные плиты, толщиной не менее 200 мм. Между кровлей и изоляционным слоем должно быть оставлено пространство для того, чтобы происходила естественная вентиляция. Кроме этого еще на этапе проекта предусматривается расчет паро- и гидроизоляции.

Желательно производить утепление кровли спустя год после строительства мансарды. Такая отсрочка желательна, поскольку деревянные конструкции будут усыхать, и в этом процессе выделяемая влага может впитываться в утепляемые материалы. Следующим этапом будет установка мансардных окон. Их нужно установить до начала проведения отделочных работ, поскольку потребуется доступ к свежему воздуху.

Этапы строительства двухскатной мансардной крыши своими руками

На первый взгляд функции крыши очевидны — это защита от атмосферных осадков, ветра, холода. Однако, это также возможность увеличить полезную жилую площадь за счет мансардного помещения. Даже в собственном доме квадратные метры никогда не бывают лишними, поэтому не стоит опрометчиво пренебрегать возможностью оборудовать полноценную комнату или дополнительную спальню, не подвергая опасности семейный бюджет.

Мансардная двускатная крыша известна уже очень давно, сначала помещения под ней использовались только для проживания прислуги, хранения вещей. Конечно, условия проживания, которые давала такая конструкция,нельзя назвать комфортабельными — ни отопления, ни окон, низкий нависающий потолок. Однако, архитекторы стали искать способы, как использовать это пространство рационально. И, надо признать, их нашли, так как сейчас двухскатная крыша с мансардой по уровню удобства ничуть не уступает остальным жилым помещениям, особенно, ведь при разумном подходе можно обеспечить стандартную высоту потолка, окна нормального размера и комфортную температуру.

Изоляция конструкции

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м3.

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

Треугольная схема

Это самый простой, пусть и не самый лучший способ создания. Благодаря отвесным скатам крыши снег почти не остается на ней, вследствие чего нагрузка уменьшается. Но в то же время жилого места становится меньше. Особенности и правила возведения треугольной мансарды:

• Опора — мауэрлат. На него переносят вес стропил, наклонных по виду.
• Верхняя часть опор крепится к левому и правому прогонам.
• Применяются и висячие стропильные арки, необходимые для потолочной части.
• При использовании висячих стропил и условии, что они являются основой для пространства длиной более чем 3 метра, используется подвеска. Она устанавливается в центре. Подвеска не является опорой, поэтому логичен следующий пункт.
• Подвеска не строится по принципу опорной стойки.
• Учитывая, что постройка подвержена падению из-за порывов ветра, нужно дополнительно ее закрепить. С этой целью стропилины прикрепляются к стенам при помощи скруток.
• Стропилины нижней части опираются на перекрытие.
• Стойки врезаются сразу в балки, учитывая, что перекрытие деревянное.

Важно! Каждая стропилина прикрепляется к стене, а не через одну. Такой принцип необходим именно в данном варианте.

Конструкционные особенности вальмовой крыши

• Основой конструкции, к которой крепятся несущие элементы крыши, является коньковый брус, располагаемый по центру кровли в самой верхней ее части.
• От торцов конька к противоположным стенам под углом 90 градусов отходят 6 центральных стропил, опирающихся на брус-мауэрлат, проложенный по периметру стен.
• Диагональные (вальмовые) стропила соединяют углы кровли с коньковым брусом, образуя треугольник – вальму. Опираются они на стену и торец конька.
• Промежуточные стропила формируют кровлю между центральными стропилами продольной стороны здания. Они опираются на коньковый брус и мауэрлат.
• Отличительные особенности строительства вальмовой крыши – это наличие коротких стропил, опираемых на диагональные. За счет данного приема и образуются на крыше треугольные участки кровли.

Особенности разметки при строительстве вальмовой крыши своими руками

Прочностные показатели возводимой крыши и ее устойчивость к ветровым нагрузкам во многом зависят от того, насколько точно была осуществлена разметка вальмовой крыши. Поэтому процесс работы выполняется в определенной последовательности.

1. Приняв прямоугольник, образуемый мауэрлатом за основу, делим его торцовые стороны пополам и проводим осевую линию, на которой и будет устанавливаться коньковый брус.
2. Изготавливаем мерную планку из подручного материала. И наносим на нее отметку, соответствующую половине ширины прямоугольника. Вторая отметка покажет величину выноса кровли за периметр стен (стропильный свес).
3. От углов вдоль продольной стороны мауэрлатной обвязки стен располагаем мерную планку и переносим метку на брус. В итоге получаем четыре одинаковых квадрата по торцам здания и прямоугольник в его центральной части. Это дает нам важный элемент разметки вальмовой крыши — длину конькового бруса, равняющегося по величине ширина образованного прямоугольника.
4. С обеих сторон здания вдоль узкой стороны прямоугольника делаем на мауэрлате разметку для крепления промежуточных стропил, отстоящих друг от друга на расстоянии 800 – 1000 мм. Аналогичные метки переносим на осевую линию для определения мест крепления стропил к коньку.

Особенности монтажа стропильной системы при строительстве вальмовой крыши

1. Работа начинается с установки конькового бруса, поднимаемого на необходимую высоту, равную высоте крыши. Опирается конек на вертикальные стойки, дополнительно соединяемые для прочности подкосом.
2. Шесть равных по длине центральных стропил опирают на торцы конька (по три с каждой стороны). Вторым концом стропила опираются на мауэрлат с учетом величины стропильного свеса – по одному стропилу монтируется в центре торцовых стен и по два с продольной стороны здания под углом 90 градусов к ней.
3. Немаловажная часть монтажа стропильной системы при строительстве вальмовой крыши – установка диагональных стропил, являющихся основой формируемой вальмы. Таких стропил четыре и проходят они от торца конькового бруса через углы, образуемые обвязочным брусом стен. Опора вальмовых стропил осуществляется на специально подрезаемую пятку для удобства крепления к коньку и мауэрлату. Эти стропила так же оснащаются свесом.
4. Следующий шаг работы – установка промежуточных стропил, осуществляемая по разметке: стропило крепят к коньку и мауэрлату, оставляя свободно висящим нижний конец для формирования навеса крыши над стеной.
5. Итогом монтажа стропильной системы вальмовой крыши является установка коротких стропил. Опираются они на диагональные стропила и мауэрлат, располагаясь параллельно центральному стропилу в торцовой части крыши на расстоянии 800 – 1000 мм друг от друга.

https://youtube.com/watch?v=n_Yr2QB3diM

Стропильная система возводимой своими руками вальмовой крыши считается одной из наиболее прочных и долговечных, главное правильно произвести монтаж ее несущих элементов

(Visited 3 496 times, 1 visits today)

Как правильно утеплить мансарду?

Кровля из камыша. Плюсы и минусы

В чем заключается ремонт мягкой кровли?

Крыша балкона своими руками

Что такое жидкая кровля?

Снегозадержатели на крышу: как защититься от обвала снега?

Выбираем качественные кровельные материалы

Как выбрать битумную черепицу?

Части конструкции

Схема стропильной системы включает в себя множество элементов. Чтобы понимать чертежи и правильно воспринимать информацию, нужно знать хотя бы основные из них. Итак, из чего состоит крыша?

Конек, карниз и скаты — основная часть крыши

В первую очередь – это конек, карниз и скаты. Эти элементы являются основными частями. Конек — это самая верхняя часть конструкции. Карниз или свес — нижняя. Скаты — это наклонные поверхности, которые располагаются между коньком и карнизом.

Возведение стропильной системы требует знания несущих элементов. К таким относятся:

Мауэрлат — брус, который укладывают по обрезу стен здания. Мауэрлат нужен, чтобы равномерно передать нагрузку от стропильных ног, которые опираются точечно. Обычно для его изготовления используют брус размерами 150х150 мм или 200х200 мм (для больших зданий). Стропильные ноги представляют собой наклонные балки, которые передают нагрузку от собственного веса крыши, снега и ветра на мауэрлат. Такие балки обычно устанавливаются от конька до карниза. Но при возведении вальмовой крыши появляются элементы, которые имеют только одну из указанных точек. Их опирают на конек или на карниз. Такие детали называют нарожниками. Они обычно имеют такое же сечение, как и стропила. По сути, нарожники — это обрезанные с одной стороны стропильные ноги. Прогон — балка, на которую опираются элементы крыши. Прогон может быть установлен под стойки. Еще один вариант — коньковый прогон (ригель). На него опираются стропила в верхней точке. Сечение прогона зависит от его пролета, обычно принимается 200х200 мм. Накосные ноги нужны только для вальмовых крыш. Они представляют собой диагональные стропила, опирающиеся на мауэрлат по углам. Сечение принимается увеличенным, обычно 150х200 или 100х200 мм. Конструкция деревянной крыши предполагает наличие затяжек, подкосов и стоек. Они предназначены для того, чтобы уменьшить нагрузку на основные элементы

При строительстве дома своими руками важно помнить, что стойки нельзя опирать на пролет перекрытия. Установка возможна только на нижележащие стены или на прогоны, перекинутые между стенами. Монтировать такие элементы на перекрытие можно только в том случае, если оно рассчитано на такую нагрузку и усилено в нужной зоне

Обрешетка нужна для того, чтобы сделать основание под покрытие. Для металлочерепицы и фальцевой кровли обрешетка может быть разреженной из досок толщиной 32—40 мм. Для битумной черепицы нужно сплошное основание из досок толщиной 25—32 мм или влагостойкой фанеры. Для того чтобы сделать вылет карниза, устанавливают кобылки. Они становятся продолжением стропил. Крепление кобылки к стропилу выполняется на длину минимум 1 м. Сечение элемента обычно принимается 50х100 мм

Монтировать такие элементы на перекрытие можно только в том случае, если оно рассчитано на такую нагрузку и усилено в нужной зоне. Обрешетка нужна для того, чтобы сделать основание под покрытие. Для металлочерепицы и фальцевой кровли обрешетка может быть разреженной из досок толщиной 32—40 мм. Для битумной черепицы нужно сплошное основание из досок толщиной 25—32 мм или влагостойкой фанеры. Для того чтобы сделать вылет карниза, устанавливают кобылки. Они становятся продолжением стропил. Крепление кобылки к стропилу выполняется на длину минимум 1 м. Сечение элемента обычно принимается 50х100 мм.

Несущие элементы вальмовой крышиЕще один элемент стропильной системы — ферма. Это цельная конструкция, которая состоит из стропил, затяжек, подкосов и стоек, жестко соединенных между собой. Ферма имеет треугольную форму, а внутри разбита на несколько более мелких треугольников, что обеспечивает ей хорошую устойчивость.

Требования к строительным материалам

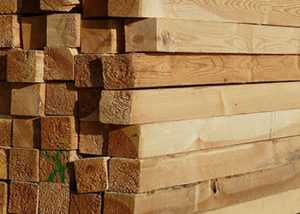

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины – сосны, ели или лиственницы, I – III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Виды мансардной крыши

Односкатная мансардная крыша

Односкатная мансардная крышаОптимальный угол наклона 40°. Скат должен располагаться с подветренной стороны. Позволяет обустроить небольшой чердак над мансардой. За счет только одного острого угла увеличивается полезная площадь помещения.

Двухскатная мансардная крыша

Простая двускатная мансардная крышаПростая двускатная (скатная или щипцовая) состоит из двух скатов, соединенных под определенным углом. Преимущество двускатной крыши в простоте изготовления стропильной части и отделке. Недостаток – в появлении «глухой» площади (в месте примыкания крыши к стене), которая обычно не используется. Часто мансарды с двускатной крышей возводят вместе со стенами. Крыша с углом уклона 45° идеальна для домов шириной не более 6 м.

Несимметричная двускатная мансардная крышаНесимметричная двускатная мансардная крыша. Частный дом с такой крышей будет отличаться оригинальностью и функциональностью одновременно.

Сложность строительства крыши с несимметричными скатами состоит в проведении расчетов.

Ломаная мансардная крышаЛоманая мансардная крыша. Ее отличие в том, что каждый скат имеет две составляющие. Устройство ломаной крыши позволяет получить более высокое мансардное помещение. А также уменьшить незадействованную площадь. Такие крыши наиболее распространены, благодаря возможности пристроить гараж или летнюю кухню под одной кровлей.

Четырехскатная мансардная крыша

Вальмовая мансардная крышаВальмовая мансардная крыша. В данной конструкции скаты кровли играют роль стен.

Датская вальмовая мансардная крышаОдной из разновидностей вальмовой мансардной кровли является датская вальмовая крыша. Ее постройка отличается наличием фронтонов, которые позволяют смонтировать обычные, а не кровельные окна (мансардные).

Полувальмовая мансардная крышаПолувальмовая мансардная крыша (двухскатная, четырехскатная). Сложная конструкция, низкие скаты защищают фронтоны дома от осадков.

Многоуровневая мансардная крышаСкатные крыши могут быть одно и многоуровневыми.

Многощипцовая мансардная крыша

Многощипцовая мансардная крышаНестандартные решения также вполне возможны для мансардной крыши. Для их устройства требуется тщательный расчет нагрузок, устойчивости и т.п. Без специального образования выполнить монтаж сложно, поэтому стоимость работ более высока, по сравнению с классическими конструкциями.

Некоторые примеры оригинальной мансардной крыши – на фото.

С видами определились, остается открытым вопрос, как сделать мансардную крышу своими руками.

Краткая инструкция содержит основные этапы работы и обратит ваше внимание на некоторые нюансы их выполнения

Основные элементы

Прежде чем приступать к расчетам стропильной системы мансардной крыши, стоит узнать обо всех основных элементах, которые в нее входят. Так вы лучше поймете устройство всей конструкции, а значит и монтаж будет произведен правильно. Основными элементами стропильной системы мансарды специалисты считают:

Мауэрлат – элемент стропильной системы изготавливается из деревянного бруса, с минимальным сечением 15 на 15 сантиметров. Монтаж мауэрлата осуществляется по всему периметру несущих стен. При этом крепление бруса производится к заранее вмонтированным анкерам. Главной задачей мауэрлата является равномерное распределение нагрузки от стропильной системы мансардной крыши на стены дома

При его монтаже очень важно соблюдать абсолютную горизонтальность, в противном случае крепить стропила к мауэрлату будет трудно; стропила – основной элемент системы. Для их изготовления применяют деревянный брус или толстые доски. Нижняя часть стропил упирается в мауэрлат, а верхняя соединяется между собой или крепится к коньковому прогону

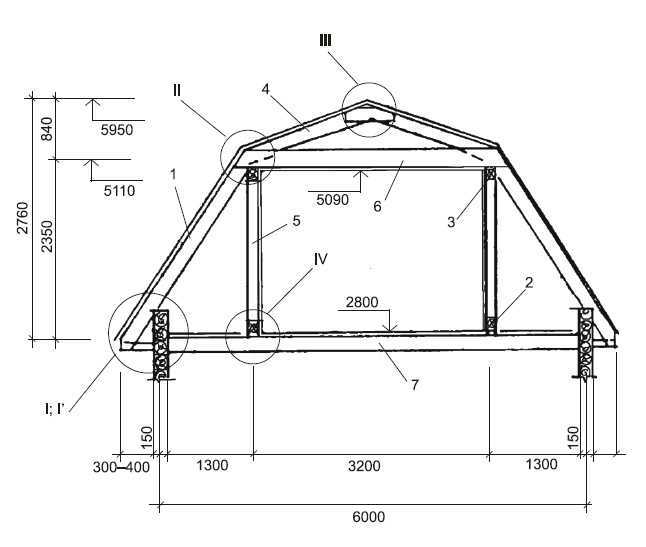

В случае если используется ломаная крыша, а именно ее часто применяют в домах с мансардой, то применяются дополнительные прогоны, которые располагают в месте смены угла наклона ската. Расстояние между стропилами, их сечение и используемое крепление рассчитывается заранее. От точности таких вычислений будет зависеть надежность и долговечность конструкции крыши; стойки и прогон. Эти элементы используются в наслонной стропильной системе мансардной крыши. Стойка упирается в осевую несущую стену и поддерживает коньковый прогон. На последний и упираются верхние концы стропил. Но часто в случае с мансардной крышей эти элементы применяются в ломаной конструкции. Стойки упираются в балки перекрытия и поддерживают прогоны, которые располагаются в местах изгиба стропил; затяжка – этот элемент является связующим в случае висячей стропильной системы крыши. Он располагается в нижней части стропильного треугольника. В некоторых случаях используется приподнятая затяжка. Тут она располагается в верхней части стропильной пары. Но такой вариант в случаях с мансардной крышей не применяется, так как существенно сокращает свободное пространство

Нижняя часть стропил упирается в мауэрлат, а верхняя соединяется между собой или крепится к коньковому прогону. В случае если используется ломаная крыша, а именно ее часто применяют в домах с мансардой, то применяются дополнительные прогоны, которые располагают в месте смены угла наклона ската. Расстояние между стропилами, их сечение и используемое крепление рассчитывается заранее. От точности таких вычислений будет зависеть надежность и долговечность конструкции крыши; стойки и прогон. Эти элементы используются в наслонной стропильной системе мансардной крыши. Стойка упирается в осевую несущую стену и поддерживает коньковый прогон. На последний и упираются верхние концы стропил. Но часто в случае с мансардной крышей эти элементы применяются в ломаной конструкции. Стойки упираются в балки перекрытия и поддерживают прогоны, которые располагаются в местах изгиба стропил; затяжка – этот элемент является связующим в случае висячей стропильной системы крыши. Он располагается в нижней части стропильного треугольника. В некоторых случаях используется приподнятая затяжка. Тут она располагается в верхней части стропильной пары. Но такой вариант в случаях с мансардной крышей не применяется, так как существенно сокращает свободное пространство.

Также в качестве усиления могут использоваться иные элементы. Например, если стропила на крыше слишком длинные, то их могут дополнительно поддерживать подкосы. Эти элементы упираются в балки перекрытия или в осевую несущую стену. Также стропильная система мансарды может иметь в своем составе ригели, лежень, опорные брусья и так далее.

Как правило, все элементы делаются из древесины. Этот материал легко обрабатывается, и сделать из него стропила и другие более сложные детали не составляет большого труда. Но стоит помнить об одном нюансе. Стропильная система мансарды, как и любой другой крыши, будет постоянно находиться в достаточно агрессивной среде. Перепады температур и влажность могут пагубно сказаться на деревянных деталях. К тому же этот материал «боится» огня. Чтобы стропильная система мансардной крыши служила долго, все элементы перед началом монтажа нужно обработать особыми пропитками и растворами. В этом случае им не будет страшна сырость, плесень и насекомые.
