Плюсы и минусы бутового фундамента
Главным плюсом подобного типа фундамента является его очень высокая прочность и надежность независимо от породы, из которой он создан. В свою очередь это гарантирует и долговечность использования такого основания. Более того, при некачественной укладке, в случае если в некоторых местах раствор раскрошился, дефект без проблем можно устранить, при этом качество основания не пострадает.
Бут не подвержен промерзанию, поэтому вполне можно сэкономить на теплоизоляции дома.
К тому же фундамент, выполненный из бутового камня, выглядит более чем презентабельно даже без финишной отделки.
Процесс постройки фундамента из бута
Сам бутовый камень – материал недорогой, увеличение стоимости, причем существенное, происходит за счет доставки материала к месту строительства. Поэтому в местности, расположенной рядом с выработкой его цена невелика. В этих районах бутовый камень является самым бюджетным вариантом для строительства.
Дополнительный расход вы понесете и при строительстве, если планируется привлечение наемных работников. Укладка бутового камня проводится только вручную, что на порядок увеличивает трудоемкость работы, а соответственно и ее стоимость.
Однако если время и силы позволяют, отстроить фундамент из бутового камня можно практически в одиночку.
Особенности заложения бутового фундамента
Бутовый фундамент подразумевает использование природного камня напополам с цементом/бетоном
Каменное основание для дома представляет собой сборную конструкцию, состоящую из крупных фрагментов, промежутки между которыми заполняются мелкими осколками, а готовая кладка заливается жидким цементным раствором. Состав бутового фундамента аналогичен бетону, но только с более крупным наполнителем. Процесс замешивания заменен последовательным добавлением материала непосредственно на месте работы. Поскольку в строительстве используются большие камни, связанные между собой клеящим веществом, прочность такого основания будет достаточная, чтобы выдержать вес даже очень массивного здания. Свою роль играет и фактор веса дома. Чем он больше, тем лучше уплотняется кладка и возрастает ее надежность.
Бутом называется крепкая горная порода вулканического происхождения. Материал различается по цвету, структуре, размерам, конфигурации и удельному весу.
Бутовый камень для фундамента подразделяется на такие категории:
- рваный — имеет неправильный контур, множество сколов и косые грани;
- постелистый — отличается продолговатой формой, с ровными поверхностями;
- плитняк — относительно правильная геометрическая конфигурация с параллельными сторонами;
- булыжник — имеет округлую форму и небольшие размеры, не превышающие 35 см.
Материалы и инструменты, необходимые для изготовления бутобетонного фундамента
Сейчас бутобетонный фундамент все чаще выбирают в частном строительстве
Его выгода очевидна и привлекает внимание застройщиков. Технология производства работ глубоко изучена и ее легко трансформировать под конкретный объект
Специальная бутобетонная смесь готовится из подготовленных составляющих, которые должны соответствовать маркам и качеству, заложенному в проекте
Половину объема приготавливаемой смеси составляет бетон, а вторую часть — особый бутовый камень. К каждому из ингредиентов выставляются соответствующие технические требования, которые определяют характеристики будущего здания
Специальная бутобетонная смесь готовится из подготовленных составляющих, которые должны соответствовать маркам и качеству, заложенному в проекте. Половину объема приготавливаемой смеси составляет бетон, а вторую часть — особый бутовый камень. К каждому из ингредиентов выставляются соответствующие технические требования, которые определяют характеристики будущего здания.
В стандартной технологии строительства допускается снижение составляющей камня до 40% от объема.
Бутобетонный ленточный фундамент изготавливается из бетона, марка которого должна быть М-400 или М-500. Щебень используется мелкой формации, не более 3 см. Пропорции щебня, песка и цемента должны быть 5 к 3 к 1. С помощью воды выходят на необходимую консистенцию раствора. Она зависит от будущей технологии возведения, а также от использования специальной трамбовки или вибрационной плиты.
Методика производства работ не отличается от стандартного подхода к строительству ленточного монолитного основания и требует тех же инструментов.
Этапы и технологии монтажа
Как при возведении любого ленточного фундамента, технология строительства из бута состоит из похожих этапов:
- Проектирование – расчет и чертеж плана предполагаемого подстенка.
- Подготовительная часть – рытье траншеи, устройство песчано-гравийной подушки, гидроизоляция подземной части.
- Основное строительство – выкладка первого и последующих рядов.
Инструменты и материалы
Для возведения такой подосновы не требуется привлечение специализированной техники, но для создания требуется определенный инструмент:
- лопаты – для рытья траншеи (в случае рытья целого котлована лучше привлечь экскаватор и после доработать грунт лопатой);
- киянка – для выкладки булыжников;
- бетономешалка – для изготовления бетонной смеси;
- ящик для раствора по месту укладки;
- желоба – для спуска ящиков и сырья;
- стремянки – для схода в котлован.
Расчеты
При возведении этого остова очень важно правильно произвести расчеты. В первую очередь это позволит заказать материал в нужных объемах. Чтобы узнать правильное количество нужно предварительно рассчитать ширину, высоту и полную длину возводящейся опоры
Чтобы узнать правильное количество нужно предварительно рассчитать ширину, высоту и полную длину возводящейся опоры.
Минимальные размеры ленточного бутового фундамента:
- ширина – 35 см и более;
- глубина траншеи – 70 см;
- общая высота с учетом заглубления – 1,6м;
- длина – измеряется по готовому чертежу.
При выборе этих параметров следует учитывать предполагаемые нагрузки на готовый фундамент, а также состав грунтов, на которых предполагается строительство, и природно-климатические особенности района.
Если вы сомневаетесь в правильности расчетов, то следует обратиться к специалистам, ведь от этого напрямую зависят качественные характеристики возводимой конструкции.
Порядок расчета объема потребляемого сырья:
- По известным параметрам длины и ширины не сложно вычислить площадь предстоящей конструкции.
- Разделив площадь остова на примерный диаметр выбранного камня, мы получим количество материала, необходимого на выкладку одного ряда.
- По известной высоте подстенка и приблизительной высоте валуна путем деления мы выясняем количество линий, которые предстоит выложить.
- Умножив число рядов на количество сырья, необходимого на один ряд, мы получим общий объем материала для полной выкладки планируемой постройки.
Пример: пусть ширина фундамента будет равна 0,35 м, длина — 150 м, высота – 1,6 м. Размер бутового камня равен 35х15 см. Тогда:
- 0,35 м * 150 м = 52,5 м2 – площадь основания;
- 52,5 м2/0,35 м2 = 150 шт – количество сырья на одну линию;
- 1,6 м/0,15 м = 11 рядов;
- 150*11 = 1650 шт – количество горной породы для постройки полной конструкции.
Этот способ используется в том случае, если размер используемого горного материала примерно одинаковый.
Для начала по известным параметрам конструкции нужно рассчитать объем всего основания. Для этого достаточно перемножить длину на ширину и высоту (0,35х150х1,6=84 м3). А после разделить получившийся объем костяка на объем бута, потребляемого для возведения 1 м3 (84 м3/1,8 т = 47 м3).
Анализ грунта – этап первый
От грунта, на который будет установлен фундамент, так же как и от качества строительных материалов, используемых вами, зависит долговечность и устойчивость фундамента. Грунт под вашим гаражом должен быть равномерно снижаем и прочным. Ни в коем случае, он не должен оползать, проседать или вспучиваться.
Это моет привести к появлению на стенах фундамента трещин и его осадке. Так что не стоит выбирать грунты, которые имеют примеси пылевого песка, глины, торфа, они могут при намокании образовать плавуны. А, вот вспучиваются супеси, глинистые грунты и лессовые, при замерзании.
Ленточный бутобетонный фундамент будет для вас наиболее оптимальным вариант, при условии, что у вас не тяжелый грунт.
Такая конструкция поможет сэкономить денежные средства и, с легкостью, будет поддерживать наземную конструкцию. Если вы запланировали постройку с использованием тяжелых материалов, то такой фундамент вам использовать не рекомендуется. В данном случае, ваши планы сэкономить приведут к большому разочарованию.
Именно поэтому, перед началом строительства следует не поскупиться и заказать анализ грунта на площадке под строительство.
Если вы будете иметь на руках готовый анализ, то вы смоете правильно подготовить почву к строительству гаража. В таком случае он не подмокнет после первого дождя, не потрескается, и не сползет. Ну, и, наверное, само главное, при таком исследовании вы твердо сможете для себя решить, следует ли вам строить такой фундамент или все-таки не стоит рисковать.
Бутовый фундамент: что это такое?
Итак, прежде чем рассматривать порядок построения бутового фундамента своими руками, следует разобраться с тем, что представляет собой этот материал и каковы его особенности.
По определению бутом именуются природные камни пригодные для сооружения основания под здание, с неправильной формой и практически параллельными поверхностями. Среди наиболее известных видов можно отметить:
- Известняк;
- Ракушечник;
- Туф;
- Булыжник.
Фундамент из бута, т. е. из природного камня и цемента, как правило, создается в соотношении 90% к 10%. Размер и форма камней не являются принципиальным параметром и подбираются индивидуально под каждую стройку. Камни также различаются по типу: плиточные либо колотые.
Лучший вариант камня для бутового фундамента
Наилучшим образом себя зарекомендовали плиточная вариация, а ещё постелистая горная порода. При выборе камней рекомендуется отдавать предпочтение тем, которые максимально ровны и имеют наиболее правильные, гладкие края. Это не только облегчает процесс укладки, но также позволяет делать видимую надземную часть основания максимально эстетичной.
Чаще всего бут применяется для создания фундамента под баню, толстостенные массивные дома или же особняки в несколько этажей. Камни могут быть собраны в естественной среде либо закуплены у соответствующих организаций.

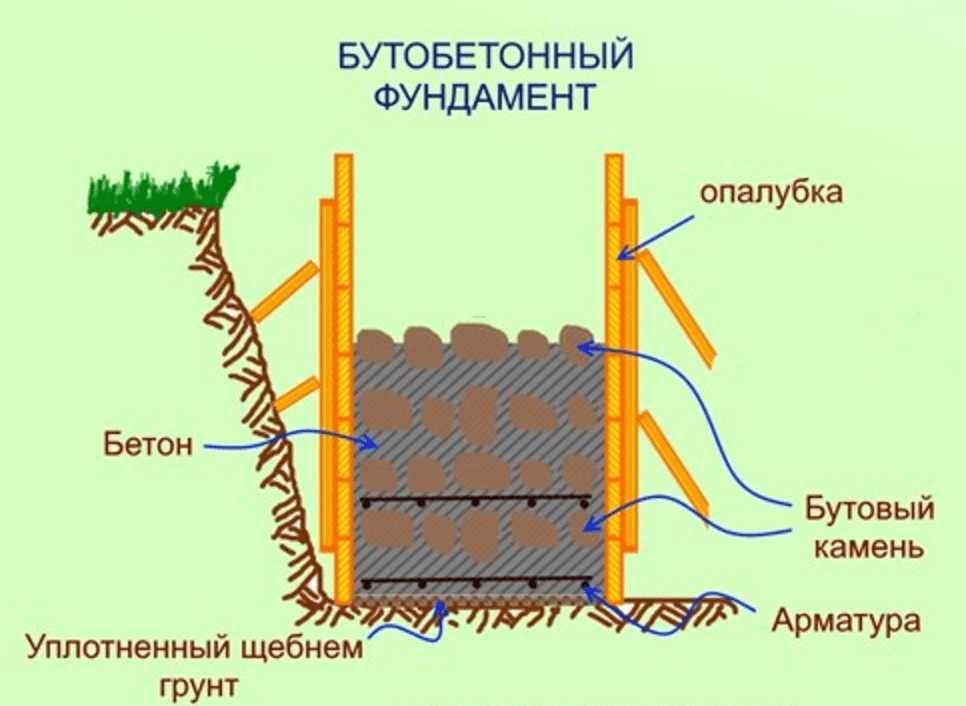

Схема бутобетонного фундамента
Достоинства фундамента из бута
Фундамент из бута в сравнении с конструкциями из других материалов обладает рядом достоинств:
- Дешевизна – первый и самый весомый аргумент в пользу бута. Камни для него подойдут любые, соответствующие прочности и размеру. Их можно добыть самостоятельно из глыбы или закупить готовые, но даже в таком случае бут обойдётся дешевле железобетона (около 600-900 рублей за тонну против 2000-2500 рублей).
- Прочность на сжатие тем выше, чем крупнее камни используются. Как уже говорилось, в конструкции не предусматривают армирование, потому что природные породы справляются с функцией распределения нагрузки.
- Долговечность демонстрируется старинными сооружениями Санкт-Петербурга, Парижа (яркий и известный пример – Собор Парижской Богоматери).
- Эстетика – цоколь, выполненный из бута, не требует отделки и выглядит естественно и завершённо.
- Сравнительно несложный монтаж: с конструкцией можно справиться самостоятельно, не нужна вязка сложных каркасов. Но под простотой понимаем именно укладку, но не скорость.
Особенности бутовых фундаментов
По сути, современный бутовый фундамент – это кладка из камня на цементном растворе. Чтобы он получился надёжным, мало знать технологию его возведения. Нужно учесть характер грунта на участке строительства, выбрать качественный бут, определиться с типом основания, рассчитать количество необходимого материала.
Камень – основа фундамента
Наиболее пригодными для устройства фундамента являются плоские камни – плитняк. Это различные горные породы со слоистой структурой. При разработке карьеров они раскалываются на пластины разной толщины и формы. Практически параллельные плоские грани позволяют вести кладку с минимальным расходом раствора. А неповторимая неправильная форма каждого элемента – создавать оригинальную фактуру поверхности.
Для возведения фундаментов используют такие распространённые и недорогие породы бута, как:
- известняк;
- сланец;
- туф;
- доломит;
- песчаник; ракушечник.
Плоский камень самый удобный для кладки Источник tildacdn.com
Также допускается применение речного булыжника, но его округлая форма усложняет кладку, требуя устройства опалубки.
Виды бутовых фундаментов
Из камня можно делать ленточные и столбчатые фундаменты. Последние подходят только для хозяйственных построек, бань и лёгких каркасных домиков. Сложенные из камня столбы устанавливают под углами здания, на пересечении внутренних и наружных стен, и соединяют их обвязкой-ростверком, являющимся основанием для возведения стен.
Столбчатый бутовый фундамент Источник remont-domov.by
Для капитального жилого дома лучше делать ленточное основание. Оно подходит для зданий с подвалом, в два и даже три этажа. Так как армировать бутовый фундамент нет необходимости, то при условии расположенного поблизости карьера он обходится дешевле железобетонного монолита, и обладает не меньшей прочностью.
Технология возведения ленточного фундамента
Для устройства каменной ленты потребуется мелкий щебень, песок, цемент марки М500 или М400 и бут разного размера. Основную часть должны составлять камни длиной 30-50 см по длинной стороне. Чтобы рассчитать необходимый объем бута, нужно разделить объем будущей ленты на его вес в 1 м3. Он составляет 1,65-1,8 т в зависимости от плотности породы, формы и размера камней.
Например, для фундамента общей длиной 100 м, шириной 0,4 м и высотой 1,5 м потребуется примерно 33-36 кубометров бута:
100х0,4х1,5 = 60 м³
60:1,8 (1,65) = 33 (36)
До начала работ камни необходимо рассортировать, чтобы в процессе не тратить время на поиск подходящего элемента.
Бутовый камень: описание и характеристики
Бутовым камнем называют любые обломки скальных пород. По этому признаку материал делится на магматический, метаморфический и осадочный. Он может быть получен естественным или искусственным путем. По внешнему виду и назначению бутовый камень делится на три группы:
- Округлый имеет овальную форму, приобретенную естественным путем. Его добывают в руслах рек. Такой материал используется в ландшафтном дизайне.
- Промышленный имеет максимальные показатели прочности и морозоустойчивости. Бутовый камень этого вида применяется при возведении дамб и плотин или укреплении железнодорожного полотна.
- Пастелистый отличается двумя параллельными гранями – пастелями. Он удобен для кладки заборов, фундаментов или наружных стен.
С пастелистым бутовым камнем работать удобней всего
Форма камня оказывает влияние и на конечные показатели всей кладки. Так, прочность кладки из пастелистого бута в 1,5 раза выше аналогичного показателя для кладки из рваного (неправильной формы) бута.
Характеристики
Основные характеристики бутового камня изложены в ГОСТе 2173-87. Можно выделить следующие его свойства:
- Вес материала зависит от горной породы, из которой он получен. Кубометр легкого камня весит 1300 кг, тяжелого – 3 т. Один элемент может иметь массу до 55 кг.
- Морозоустойчивость говорит о количестве циклов замораживания/оттаивания, которое может выдержать бутовый камень. Максимальный показатель – F400. Такой материал подходит для самых суровых климатических условий.
- Прочность напрямую влияет на срок службы бутового камня. Самый низкий показатель – М200. Такой материал можно использовать только в декоративных целях. Самый высокий – М1400. Камень этого вида подходит для строительства дорог или мостов.
- Насыпная плотность важна для правильного расчета необходимого количества материала. Нормальный показатель – 1,4–1,9 т/м3.
- Радиоактивность – это параметр безопасности материала. Для использования в жилых зонах подходит бутовый камень только первого класса.
При выборе материала обращайте внимание на наличие трещин. Если они есть – это брак
Как сделать бутовый или бутобетонный фундамент?
При этом, как правило, столбчатые фундаменты применяют для строительства легких сооружений из бруса, оцилиндрованного бревна или построек каркасного типа. Если вы планируете строительство бани из дерева, то столбчатые фундаменты будут хорошим выбором.
Если у вас на участке преобладают пучинистые грунты, сформированные влажными пылеватыми песками с прослойками ила, глинистыми грунтами, подверженными морозному пучению, то хорошим выбором может стать строительство ленточного фундамента, в том числе и мелкозаглубленного.
Как сделать бутовый фундамент своими руками?
Какого бы типа фундамент вы не выбрали в зависимости от грунтовых условий и веса возводимой постройки, выполнить их можно из различных материалов.
На сегодняшний день широко используются фундаменты из железобетонных блоков, монолитные фундаменты, заливаемые в опалубку с установленным в нее арматурным каркасом, фундаменты из кирпича, а также столбчатые фундаменты из предварительно обработанных деревянных столбов.
В слабых грунтах довольно часто возводят фундамент из бутового камня или бутобетонные фундаменты.
Бутовые фундаменты выполняются из крупных камней, укладываемых на хорошо утрамбованный грунт основания. В зависимости от грунта бутовый фундамент может возводиться как в опалубке, так и непосредственно в траншее с отвесными стенками.
Камни укладываются рядами, перемежающимися слоями гальки или гравия, уплотняемыми трамбовкой и проливаемыми цементным раствором. заполняющим пустоты в кладке.
Толщина каждого ряда составляет 15-20 см. Раствор, использующийся для бутовых фундаментов следует готовить в следующей пропорции: на 1 часть цемента 3 части песка. Количества камня в кладке должно быть примерно равно количеству раствора. Цемент лучше всего предпочесть марки М400 или М500.
Перед началом строительства бутового фундамента следует отобрать достаточное количество камней нужного размера, отчистить их от грязи и пыли. Для кладки нижних рядов желательно выбрать плоские продолговатые камни длиной до 20-30 см.
Устройство бутобетонного фундамента
Бутобетонный фундамент отличается от бутового тем, что выполняется из того же раствора, из которого делается бетон. Но вместо щебня в состав смеси добавляют кирпичный бой, бутовый камень, кирпич-половняк.
Укладывается бутобетонный фундамент также послойно – сначала слой раствора толщиной 10 см, потом слой наполнителя толщиной 15-20 см и т.д.
Схема устройства бутобетонного фундамента под кирпичные стены показана на рисунке ниже:
Как видите, здесь устроена песчаная подушка под фундамент. позволяющая более равномерно перераспределять нагрузки от строения на грунты основания.
Особенности строительства бутового фундамента
Часть бутового фундамента, возвышающуюся над поверхностью земли, рекомендуется выполнять одновременно с облицовкой кирпичом.
Крепление кирпичной облицовки с надземной частью фундамента производится укладкой тычкового ряда кирпичей, заделываемых на полкирпича в бутовую кладку, через каждые 4-6 ложковых рядов.
Цифрами обозначены: 1 – изоляция, 2 – бутовый камень, 3 – кирпичная кладка .
Если в процессе строительства бутовых фундаментов планируется остановка работ продолжительностью более суток, то для защиты в жаркую погоду от высыхания уже построенную часть фундамента следует проливать водой не реже 3-4 раз в сутки, укрыть пергамином или пленкой, препятствующей пересыханию раствора.
Как видите, в строительстве бутового и бутобетонного фундамента нет особых сложностей и при наличии всех необходимых материалов вы всегда сможете построить такой фундамент своими руками.
Печи новосибирской компании Термофор в последнее время пользуются все большим спросом и это не случайно. Каменки Термофор завоевали популярность у покупателей благодаря надежности в работе и доступным ценам. Сегодня в компании производится новая линейка Читать.
Одним из наиболее популярных видов дверей являются двери с филенкой. Благодаря простоте конструкции и красивому внешнему виду такой тип дверей часто выбирают в качестве межкомнатных и входных.Они изготавливаются из различных материалов, поэтому не составит Читать.
Несмотря на то, что в каждой бане есть окошки, далеко не всегда освещения, которое через них проникает внутрь достаточно, чтобы с комфортом попариться и помыться. Особенно, если вы решили сходить в баньку вечером или в пасмурную погоду. Поэтому, зачастую в Читать.
Общее описание
Фундамент из бута – это преимущественно ленточная конструкция, иногда столбчатая система. Основной объём составляют бутовые камни – до 90%, остальное – цементный раствор марки не ниже М100, оптимально М200-М300, в зависимости от массы будущего строения.
Для кладки используются камни крупные и прочные. Предпочтение отдают булыжникам относительно правильной формы с параллельными гранями весом до 50 кг. Собственно, чем больше и прочнее фрагменты, тем быстрее осуществляется монтаж и крепче получается фундамент.
В отличие от других типов конструкций, фундамент из бута не армируется по нескольким причинам:
- Перевязка камней при кладке создаёт достаточную прочность ленте/столбам аналогично кирпичной стене;
- Уложить прямую арматуру в камни с неидеальной формой – непростое занятие.
Тем не менее, армирование в уровне цоколя поможет избежать образования трещин при усадке стен и компенсировать неравномерность поступающих нагрузок, т.к. сам фундамент не обладает эластичностью и безупречной жёсткостью (не путать с прочностью).
Исторические здания европейской архитектуры в большинстве стоят именно на бутовых фундаментах, и, нужно отметить, сохранились практически в первозданном виде более 200 лет. Яркий пример – исторический Санкт-Петербург, где основную часть составляют свайные деревянные основания, остальные – бутовые.
Разметка участка и подготовка котлована
Соорудить самостоятельно основание — легкое дело. Для выполнения этих работ понадобятся такие инструменты:
- лопата;
- строительный уровень;
- отвес;
- кельма;
- молоток;
- рулетка.
Перед тем как залить бутобетонный фундамент, надо исследовать почву на стройплощадке. Уровень грунтовых вод и глубина промерзания земли — основные параметры, которые необходимо изучить и занести в проектную документацию. Далее надо произвести расчет характеристик основания с учетом временных нагрузок и массы готового объекта.
Технология устройства бутобетонного фундамента состоит из таких подготовительных мероприятий:
- Очистить строительную площадку от мусора, растений и других посторонних предметов.
- Удалить плодородный слой, толщина которого, как известно, составляет 15 см. Если пренебречь выполнением этого пункта, то корни растений со временем сгниют и испортят конечную конструкцию напольного покрытия здания.
- Выполнить разметку участка: установить колышки в тех местах, которые отмечены в проекте, а после протянуть между ними веревку или капроновую нить.
- Вырыть траншею глубиной на 20 см ниже, чем точка промерзания грунта на участке, при этом ширина канавы должна быть на 10 см больше самого фундамента.
- Засыпать на дно песок и гравий, а после тщательно смочить и утрамбовать полученный слой, толщина которого в результате должна составлять 20-30 см.
- Настелить рубероид на песчаную подушку таким образом, чтобы гидроизоляционный материал заходил на стенки траншеи на 15-20 см
Все работы легко выполнить самостоятельно. Однако для рытья траншеи можно нанять экскаватор, а грунт лучше уплотнять с помощью виброплиты.
Мелкозаглубленные и заглубленные ленточные фундаменты
По глубине заложения ленточные фундаменты могут быть мелкозаглубленными и заглубленными.
Мелкозаглубленным считается фундамент, глубина заложения которого не более 50-60 см. На мелкозаглубленном ленточном фундаменте строят легкие деревянные или каркасные дома, гаражи, заборы. Если планируется кирпичный дом, то он может иметь не более одного этажа.
Мелкозаглубленный фундамент следует возводить на прочных грунтах. Прочными называются грунты, слабо подвергающиеся пучению. Пучение – это увеличение объема грунта при его промерзании. Подходящими для ленточного фундамента мелкого заглубления являются песок, щебенка и каменные породы. Глина и суглинок могут быть основанием для обустройства мелкозаглубленноголенточного фундамента только при условии низкого уровня залегания грунтовых вод.
Мелкозаглубленный ленточный фундамент на склоне возможен только на стабильном грунте. В случае наличия признаков техногенности и пучинистости грунта, основание должно хорошо заглубляться. Вес здания при этом не имеет решающего значения.
Заглубленный ленточный фундамент имеет высокую прочность, поэтому его закладывают под строения, имеющие большой вес. Низкий уровень залегания грунтовых вод позволяет возводить дома с заглубленным ленточным фундаментом на песчаных, глинистых, суглинистых и каменистых почвах.
Заглубленный ленточный фундамент сооружается таким образом, что глубина его заложения ниже уровня промерзания почвы. При различных условиях она может быть от 70 до 1500 см и более.
Заглубленный фундамент может служить стенами для подвала.
Высота и ширина
Конструкции ленточных фундаментов: а-общий вид; б—сечения по ленточному фундаменту соответственно под наружную и внутреннюю стены; 1-фундамент; 2 — спланированная площадка; 3 -подготовка под пол; 4 — пол; 5 — наружная стена; 6 — цоколь; 7 — отмостка; 8 —уровень земли; 9 — гидроизоляция.
Размеры ленточного фундамента, точнее, его высота и ширина зависят от типа грунта и массы строения. В зависимости от этого были введены такие понятия, как мелкозаглубленный и заглубленный фундаменты.
Для небольших строений фундамент нецелесообразно сильно заглублять. Дачные домики и небольшие деревянные дома можно устанавливать на ленточный остов, высота которого над спланированной поверхностью может быть не более 20-30 см с заглублением не более чем на 50 см. С учетом утепления и армирования высота такого основания может составить примерно 80 см. На рисунке 1 показан эскиз мелкозаглубленного основания.
Для этого вида ленточного фундамента обязательно необходимо создавать подушку из непучинистых материалов (песок или смесь 40 % песка и 60 % гравия). Общая толщина подушки примерно равна 20 см. Укладывают ее последовательно слоями по 10 см, увлажняя и хорошо утрамбовывая.
Примечание 2. Высоту подушки в размер фундамента не учитывают.
На рисунке 2 показан эскиз заглубленного ленточного фундамента. Для такого типа рекомендуют укладывать подушку ранее описанным способом.
Высота такого фундамента зависит от глубины промерзания грунта, которая в зависимости от региона изменяется от 80 до 200 см. Если заложить, как было указано, такой тип на 20-30 см ниже глубины промерзания, получим общую высоту основания от 100 до 220 см. Практика индивидуального строительства свидетельствует, что указанные размеры по высоте вполне обеспечивают его прочность для любых строений.
Подготовительный этап устройства фундамента
Рассмотрим, как обустроить фундамент из бутового камня своими руками. До начала строительных работ обязательно изучаем геологические свойства, глубину промерзания грунта и уровень расположения подземных вод на участке.
Первым этапом является подготовка котлована. На участке с плотной почвой обустраиваем котлован с вертикальными стенками.
В нестабильном грунте, суглинках и супесях траншея должна быть в форме трапеции с учетом угла сдвига грунта.
Этапы выполнения работ:
- Расчищаем участок строительства, убираем весь мусор, сметаем пыль.
-
Приступаем к земельным работам. Вручную или с привлечением техники роем котлован. Оптимальным вариантом является закладка основания шириной 450-550 мм. Траншея должна быть вырыта ниже уровня промерзания грунта и по ширине больше на 100 мм с каждой стороны, чем планируется укладка камня.
- В плотном грунте булыжники укладываются впритык к стенкам траншеи без монтажа опалубки. При строительстве в неустойчивых грунтах требуется устройство съемной опалубки.
- На дно траншеи засыпается подушка из песка и гравия, она предохранит от сезонных колебаний грунта. Фракции послойно трамбуются до получения общей толщины 250-300 мм.
- Для защиты от воздействия влажности настилаем листы рубероида на песчаную подушку, заворачивая края на стены траншеи на 150 мм.
Таблица глубины промерзания грунта в зависимости от климатической зоны
Рекомендации профессионалов
При профессиональном подходе к работе можно в несколько раз сократить необходимое для заливки фундамента время. Для этого существует такая инструкция:

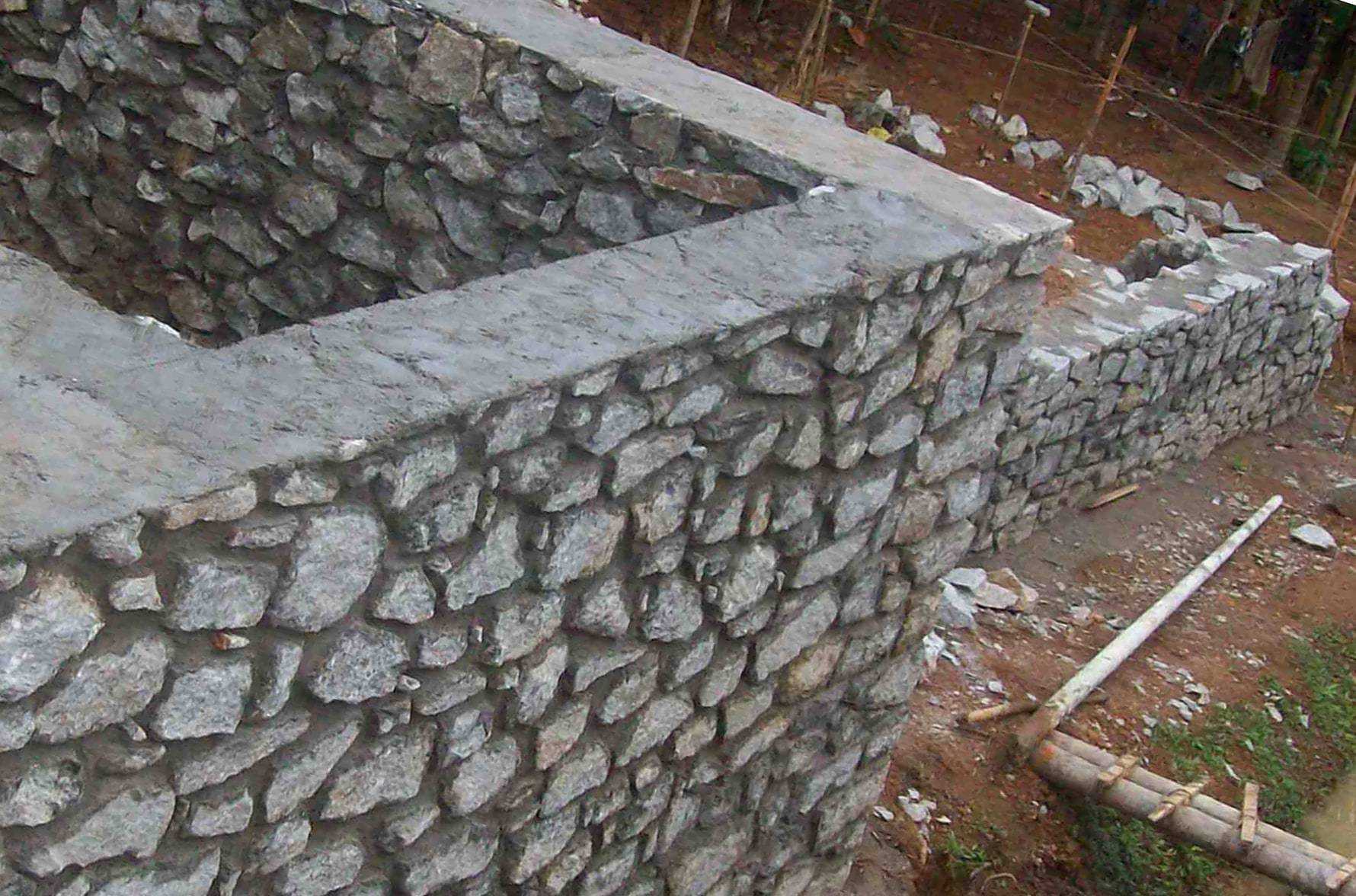

Работы с бутом на размеченном участке
- Делается разметка участка.
- Роются траншеи, и устанавливается опалубка.
- В готовую траншею насыпают немного песка и укладывают туда камни, вдавливая их в созданную «подушку».
- Все зазоры, которые получились в результате укладки, засыпают щебнем и затрамбовывают.
- Готовят смесь бетона (1:3) и заливают им первый ряд, чтобы сделать его более прочным.
- По такому же принципу выкладывают другой ряд. При этом не забывайте «перевязывать» швы, как при укладке кирпичного материала.
- Ряды, которые будут выступать над землей, армируют проволокой или рельефной арматурой.
Следуя этим довольно простым рекомендациям можно намного быстрее выложить бутовую основу. А в результате получится надежная и прочная конструкция, способная выдержать самые тяжелые здания и рассчитанная на длительную эксплуатацию.
