Нюансы обустройства ленточного фундамента на склоне

Порядок строительства ленточного фундамента

Схема промерзания основания под фундаментами при наличии уклона.

Ленточный фундамент для склона — это не самый лучший вариант, но если другого выбора нет, то необходимо к проектированию и самому процессу строительства отнестись серьезно и ответственно.

Если уклон значительный, придется устроить террасы, для чего требуется снять грунт по составленной схеме (лучше к этому привлечь специалиста, так как в противном случае фундамент получится ненадежным). Полученные широкие ступени склона надо после этого утрамбовать, укрепить при помощи специальной пластиковой сетки, заглубляемой примерно на полметра. Сама сетка фиксируется обрезками металлической арматуры, которые просто забиваются в грунт. Поверх пластиковой армирующей сетки насыпается слой грунта, который ее полностью закрывает, после этого ставится специальная газонная георешетка, заполняемая щебнем и грунтом.

Для выполнения таких подготовительных работ надо приготовить:

  • лопату;
  • строительный уровень, решетку;
  • широкую деревянную доску;
  • пластиковую армировочную решетку;
  • металлическую арматуру для крепления решетки;
  • георешетку.

При планировании самого фундамента надо в расчетах учесть угол склона, определяемый в процентах, а не градусах. Так, небольшим и почти ровным считается грунт со склоном до трех процентов. При строительстве практически не требуются дополнительные работы, сам ленточный фундамент укладывается обычным способом. Если есть уклон до восьми процентов, то участок считается имеющим средний слон. При проведении работ могут возникнуть трудности, но они довольно быстро решаются, увеличивается только расход бетона и арматуры. При величине от 10 процентов склон участка считается очень большим, расчеты по заложению будущего фундамента в данном случае отличаются достаточной сложностью. Кроме того, ленточный фундамент для сильного склона — самый затратный в финансовой части, осложняется он тем, что необходимо провести террасирование склона, а подъезд для строительной техники не всегда возможен.

Что подготовить и предусмотреть?

Когда все трудности, связанные с проектированием, окончены, можно начинать работы непосредственно по заливке. Для этого будут необходимы:

Схема дренажа фундамента.

  • инструменты для копки траншеи;
  • строительный уровень, металлическая рулетка;
  • деревянные колышки, веревка для разметки;
  • песок, щебень для укладки подушки на дно ленты;
  • бетонный раствор;
  • металлические рифленые прутья для армирования ленты фундамента;
  • обрезные деревянные доски для опалубки;
  • для утрамбовки бетона следует взять: лопату, куски арматуры, лом;
  • рубероид для гидроизоляционного слоя.

Сооружение ленточного фундамента на склоне начинается с копки траншеи. Требуется четко выдерживать все расчетные размеры, касающиеся глубины в отдельных точках, так как они не будут совпадать на всем своем протяжении. Перепады уровня создают проблемы и при строительстве опалубки. В низшей точке ленты опалубка должна быть выше, чем для самой высокой точки, при этом при помощи уровня необходимо следить за соблюдением горизонтальности. Наземная часть сторон основания будет иметь коническую форму, а стороны, расположенные вдоль самого склона, — правильную, хотя внешне это может быть не так заметно.

На дно траншеи необходимо насыпать песчано-гравийную подушку, которая тщательно уплотняется. Далее приступают к армированию при помощи металлических прутьев. Вариант устройства ленточного фундамента на склонах требует усиленного армопояса, пренебрегать этим условием нельзя, в противном случае основание быстро деформируется, а само строение может разрушиться.

После армирования будущей ленты фундамента необходимо побеспокоиться о создании отличной дренажной системы, которая эффективно отведет излишки влаги от строения. В данном случае делать такую систему своими руками категорически не рекомендуется, необходимо пригласить специалиста, который выполнит все четко и правильно, в соответствии с условиями выбранного под строительство участка.

Теперь выполняется приготовление бетона, который заливается в установленную опалубку непрерывным методом. Это одно из самых важных условий для фундаментов, устраиваемых на склонах. Нельзя заливать бетонные смеси в несколько этапов, это приведет к расслоению массы при ее высыхании, быстрому разрушению конструкции. После заливки проводится утрамбовка раствора, чтобы из него полностью вышли все пузыри воздуха. Теперь ленточный фундамент оставляется для полного просыхания на срок, не меньший чем 1 месяц.

Столбчатый

Столбчатые опоры для здания можно делать:

  • из кирпича;
  • бетона;
  • готовых ж/б блоков;
  • деревянных балок и бревен;
  • асбестоцементных и металлических труб.

Число опор зависит от размера будущей постройки. На откосах, как правило, сооружаются ступенчато-столбчатые фундаменты. Сначала формируются несколько террас для монтажа опор. На них потом укладываются плиты перекрытия.

Технология сооружения конструкции практически та же, что и при возведении столбчатого фундамента на ровном месте. Разница заключается лишь в том, что необходимо будет разровнять участок грунта, далее оградить его парой стенок.

На полученной площадке рассыпается почва и тщательно трамбуется. Этот грунт не сползает из-за того, что его удерживает ранее поставленная нижняя стенка. Верхний ограничитель пресекает сползание уплотненной почвы с получившейся террасы. Эта площадка играет роль фиксатора столбиков.

Ступенчато-столбчатое основание сооружается на крутом откосе, если перепад высот между оконечными точками фундамента составляет более 1 м. Ступени подобной конструкции обладают одной и той же глубиной залегания. Высота же у этих элементов различная.

Фундамент на склоне: определение технологических моментов

Обустройство основания на склоне зависит от типа конструкции, то есть: ленточный, свайный, столбчатый фундаменты требуют разного подхода. А какой именно выбрать, поможет краткий обзор типов основы, показанной к применению на наклонных строительных площадках.

Ленточное основание

Вариант требует обустройства монолитного цоколя, одну сторону которого углубляют в грунт больше, чем другую

Вариант требует обустройства монолитного цоколя, одну сторону которого углубляют в грунт больше, чем другую. Чтобы залить конструкцию, придется покупать много раствора, поэтому строить ленточную основу нужно для дома, который возводится из массивного материала. Процесс сооружения можно посмотреть на видео:

  1. Срезать склон под углом 90 градусов, измеряя от плоскости ростверка;
  2. Вдоль среза смонтировать подпорную стеновую конструкцию, под основание которой заложить траншею для цоколя;
  3. Траншею оборудовать опалубкой, залить бетоном;
  4. После застывания бетонной смеси, следует сделать опорную насыпь, скрывающую разницу высот цоколя вверху и внизу.

Столбчатый фундамент

Это будет заглубленная основа, которая монтируется под горой или в седле между холмами

Это будет заглубленная основа, которая монтируется под горой или в седле между холмами. Непрочные и не обладающие достаточной устойчивостью элементы не выдержат поперечной нагрузки на слишком крутой поверхности, поэтому столбчатый фундамент не рекомендуется сооружать на других рельефах.

По технологиям возведение основы не отличается от процедуры, проводимой на ровной строительной площадке, что обязывает хозяина перед началом работ выровнять рельеф или смонтировать относительно ровную плоскость, ограничив ее парой подпорных стен.

Пространство между стенами засыпается грунтовой смесью, уплотняется, что позволяет верхней площадке сдерживать обрушение грунта, располагаемого выше, а вот нижняя воспрепятствует обрушению насыпной террасы. Получается, что опоры устраиваются в шурфах, пробуренных на террасированной плоскости, заглубленных до плотного слоя.

Как это выглядит на практике:

  1. Обустройство верхней стены в виде ленты с сечением поперек в виде трапеции;
  2. Обустройство по этому же типу нижней стены;
  3. Возведение насыпной террасы, где пробиваются шурфы;
  4. В шахты заливаются или монтируются столбы, на которые кладется ростверк балочного или монолитного типа.

Выполнить работы своими руками можно, но это достаточно трудно, поэтому если позволяет наклон, следует сделать либо ленточный, либо свайный фундамент.

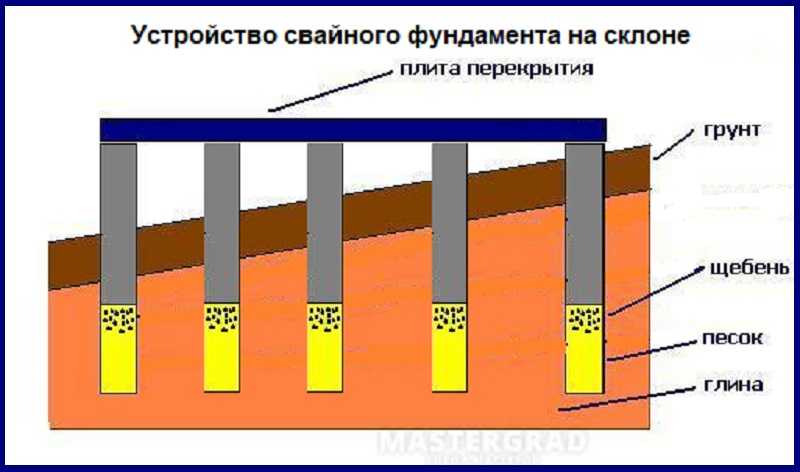

Свайная основа

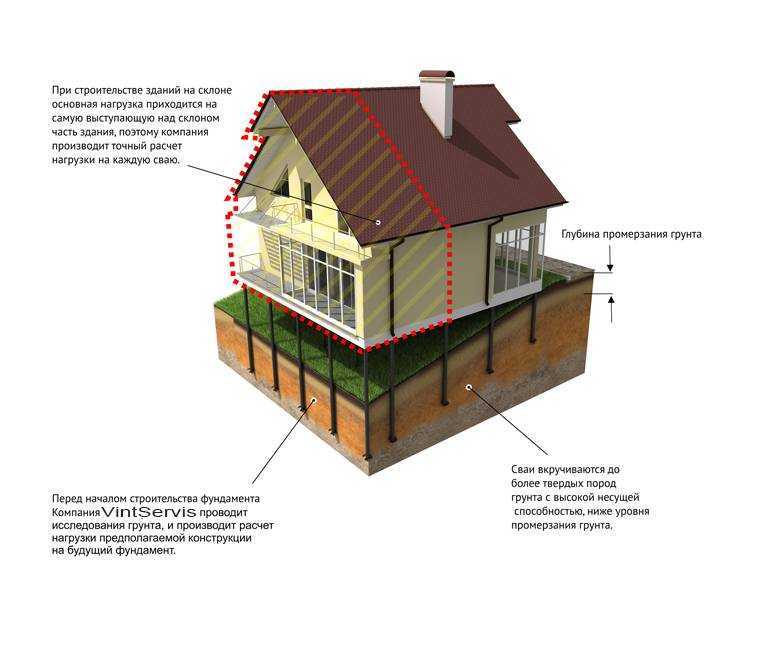

Свайный фундамент для дома можно построить на любом склоне

Свайный фундамент для дома можно построить на любом склоне, причем это не столбчатый тип основы, поэтому предполагает минимум земляных работ. Свайные элементы погружаются на разную глубину, чтобы верхний срез всех опор был ровным по горизонтали. Окончание процесса требует заливки ростверка монолитного типа, на котором прочно и долго будет стоять дом на склоне.

Поэтапно процесс выглядит так:

  1. В верхней точке грунта заглубляется свая, видимая часть которой равна высоте цоколя по меньшему измерению;
  2. Затем следующая (угловая) свая, длина видимой части которой равно длине цоколя в большем обозначении;
  3. Последующие свайные элементы дома заглубляются так, чтобы верхний уровень каждого был равным горизонтально всем остальным.

Теперь обустраивается ростверковый монолит дома, для чего создается опалубка из подпорного днища и боковых поперечин. После можно приступать к возведению стеновых панелей, а также прочим работам.

Если остались вопросы, стоит посмотреть видео, где показаны все технологические тонкости и четко рассказано, как построить свайный фундамент для дома на склоне.

Факторы, которые необходимо учитывать при заливке

При устройстве оснований на неровных участках с уклоном поверхности, в обязательном порядке требуется руководствоваться строительными нормами и соблюдать технологию. Но более правильным решением станет привлечение профессионалов. Возведение подобных фундаментов имеет некоторые отличительные особенности, в основном касающиеся проведения подготовительных мероприятий и дополнительных работ.

Следующие немаловажные факторы, на которые стоит обратить особое внимание, помогут избавиться от непредсказуемых последствий в дальнейшем. 1. Грамотный проект фундамента является необходимым условием для строительства объекта на неровных площадках

Он включает в себя расчет:

Грамотный проект фундамента является необходимым условием для строительства объекта на неровных площадках. Он включает в себя расчет:

1. Грамотный проект фундамента является необходимым условием для строительства объекта на неровных площадках. Он включает в себя расчет:

  • габаритов основания;
  • весовой нагрузки здания на фундамент;
  • оказываемого удельного давления на грунт в различных точках;
  • временных нагрузок.

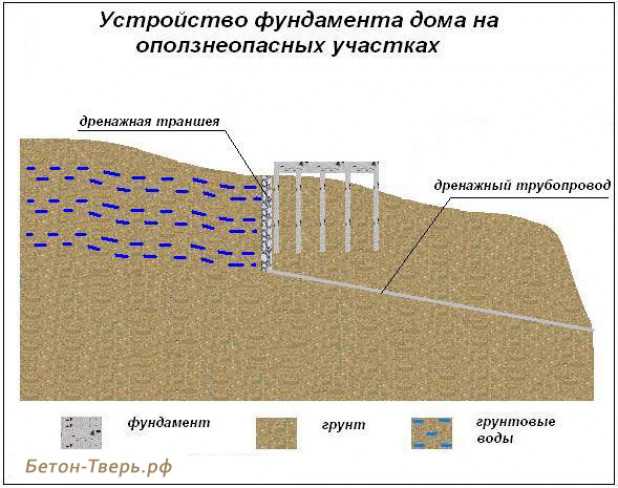

Большое значение имеет гидрогеологическая оценка отведенного для строительства участка и анализ грунтов. Для этого в большинстве случаев прибегают к бурению разведывательных скважин.

2. Создание эффективной дренажной системы требует тщательного предварительного расчета. Скапливающаяся влага является основным источником многих неприятностей, которые могут привести к скольжению и даже обрушению грунта в нагорной части.

3. Механическое закрепление грунта является важным дополнением к дренажной системе при уклонах рельефа местности более 10 градусов. Наиболее доступным и простым вариантом может служить так называемый пригруз – насыпной слой более плотных грунтовых пород. Дополнительная масса будет препятствовать возможному сдвигу почвы. Кроме того, такие работы позволяют сформировать и частично выровнять строительную площадку, подготовив ее для рытья траншеи или котлована под фундамент.

4. Возведение соответствующей опалубки состоит в сложности ее подготовки в условиях имеющихся перепадов высот на участке. Чтобы выдержать горизонтальный уровень заливаемого основания, опалубка в низшей точке площадки изготавливается выше, чем в верхней.

5. Усиленное армирование фундамента повышает прочность основания. Для каркаса применяются металлические арматурные прутья большого диаметра или увеличивается их количество

При этом особое внимание обращается на углы собираемой каркасной конструкции, а элементы решетки располагают на расстоянии не более 15 см друг от друга

6. Чтобы правильно залить фундамент бетонной смесью, требуется обеспечить ее непрерывную подачу. При устройстве основания на неровной поверхности данный фактор имеет особое значение. Повышенные нагрузки при дальнейшей эксплуатации постройки категорически не допускают заливки подземной части строения в несколько этапов, так как гарантированно приводят к разрывам на границах между схватившимися слоями. Помимо этого, требуется тщательная трамбовка бетонной смеси в процессе заполнения опалубки с целью предотвращения образования полостей.

Вышеприведенные мероприятия, которые необходимо учитывать при возведении основания дома на участках с неровной поверхностью, влекут за собой повышенные финансовые затраты. Однако проведенные дополнительные работы в значительной мере предотвращают угрозу сползания или смыва грунта, являясь надежным залогом устройства качественного фундамента и долгосрочной эксплуатации всего строения.

Заливка траншеи бетоном

Для фундамента для забора или дома заключительный этап всей работы – это заливка бетона. Чтобы сделать мелкозаглубленный фундамент, можно использовать бетон марки 400, он очень прочный и широко применяется для данного типа работ. Водоцементный показатель 0,5. При этом сперва смешивают сыпучие компоненты (цемент и песок), затем кладут щебень и в конце разбавляют все водой до получения однородной массы, напоминающей сметану. Более точный расчет можно найти в таблице.

Марка портландцемента Проектная марка бетона Массовый состав сухой бетонной смеси, Цемент/Песок/Щебень Средний объемный состав сухой бетонной смеси, Цемент/Песок/Щебень Объем бетона, получаемый из 10 л цемента
400 100 1/4,6/7,0 10/41/61 78
500 1/5,8/8,1 10/53/71 90
400 150 1/3,5/5,7 10/32/50 64
500 1/4,5/6,6 10/40/58 73
400 200 1/2,8/4,8 10/25/42 54
500 1/3,5/5,6 10/32/49 62
400 250 1/2,1/3,9 10/19/34 43
500 1/2,6/4,5 10/24/39 50
400 300 1/1,9/3,7 10/17/32 41
500 1/2,4/4,3 10/22/37 47
400 400 1/1,2/2,7 10/11/24 31
500 1/1,6/3,2 10/14/28 36

Список инструментов и материалов

Любой фундамент, будь то монолитная плита, мелкозаглубленный или ступенчатый, потребует наличия целого набора инструментов и материалов. Он включает в себя:

  • лопату;
  • деревянные колья;
  • ведра;
  • песок;
  • цементный порошок;
  • щебень;
  • рулетку;
  • шнур;
  • арматуру;
  • сварочный аппарат;
  • воду;
  • емкость для замеса бетона;
  • бетономешалку;
  • мастерок;
  • материал для гидроизоляции.

Таким образом, можно сделать заключение о том, что возвести фундамент, будь то монолитная плита или мелкозаглубленный на склоне, немного сложнее обычного. Главная особенность – строительство опалубки.

Специфика уклона

Горизонтальные и идеально ровные участки для строительства вообще найти практически невозможно. Уклон до 3% включительно (перепад максимум 3 сантиметра для каждого метра длины) вообще не считается – такой участок называют горизонтальным. Когда же процент уклона больше указанного значения, можно уже говорить о наклоне.

Если высота в нижней точке фундамента в 4 раза больше ширины ленты, то уклон считается предельным.

И сплошную ленту в таких случаях лучше не строить – более актуальна ступенчатая методика. Ступенчатый фундамент тоже предполагает свои ограничения: длина горизонтальной ступени должна составлять минимум 60 сантиметров, ее высота не может быть меньше 30 сантиметров. Каждая последующая ступень должна перекрывать нижестоящую в конструкции на двойную ширину всей ленты либо минимум на 30 сантиметров.

Необходимо понимать, что математически ровных и горизонтальных участков не существует в принципе. Если уклон выражается в пределах 3% (на каждый метр длины перепад не более 3 см), то считается, что участок горизонтальный.

Если процент уклона больше, то имеется определенный наклон. Если в нижней точке высота основания в 4 раза превышает ширину ленты, значение уклона считается предельным. При больших значениях сплошную ленту строить нельзя, надо использовать ступенчатую методику возведения.

Для ступенчатого основания также существуют свои ограничения. Например, длина горизонтального участка ленты (ступени) не должна быть меньше 0,6 м, а высота ленты — не менее 0,3 м.

Цокольный этаж – решение проблемы

Ни для кого не секрет, что ленточный фундамент является одним из самых надёжных вариантов. Но возникает вопрос, можно ли обустраивать ленточный фундамент на склоне? Это вполне реально, если принято решение возведения дома на склоне с цокольным этажом. В этом случае выравнивать площадку способом насыпи грунта для обустройства траншеи совсем не обязательно. Наоборот, некоторую часть земельного массива придётся вырезать.

При реализации данного типа фундамента на некоторых участках периметра основания, материал цоколя будет соприкасаться с почвой. Для предупреждения последствий такого соседства при эксплуатации цокольного помещения, необходимо произвести качественную гидроизоляцию внешних стенок основания. Причём, гидроизоляционный материал можно уложить ещё до заливки бетона.

Советы от специалистов

Некоторые профессионалы рекомендуют первоначально на склонах обустроить площадки для террас. Причём уровень их размещения может быть различным. После того, как основание для них будет обеспечено, на нём начинают возводить базис для самого дома. Такой фундамент закрепляют стенками с подпорками и обустраивают ступени.

В том случае, когда опорные стенки обустраиваются существенной высоты, то следует скреплять элементы бетонным раствором.

Советы профессионалов

Здания, расположенные на склонах, чаще всего многоуровневые. У них есть открытые террасы и цокольный этаж. Если есть возможность, то здание следует располагать по южной стороне откоса.

Чем наклон рельефа круче, тем фундамент нуждается в более эффективной защите от оползней. Для укрепления основы применяются армирующие материалы, сажаются растения-многолетники. Обязательно необходимо по периметру дома обустроить пристенную систему дренажа. Она будет отводить от фундамента дождевые и талые воды.

После заливки фундамента его лучше всего гидроизолировать. Сделать это можно при помощи обмазочных, окрасочных либо рулонных материалов (рубероид, технониколь, гидроизол и пр.).

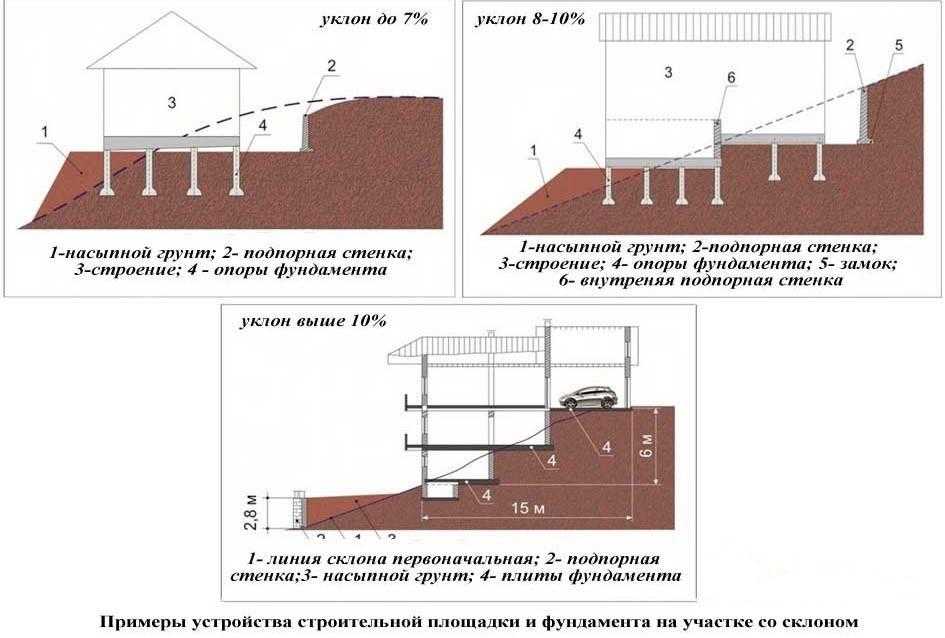

Чтобы уменьшить угол наклона участка:

  1. Можно его выровнять с помощью подсыпания почвы. Этот метод пригоден для рельефа с небольшим наклоном в 3-8%.
  2. Для местности, наклоненной на 9-20%, используется террасирование. При нем стройплощадка делится на участки, на которых делаются ступеньки. Для этого используются камни, ж/б блоки и пр.

Соорудить фундамент дома, расположенного на склоне, сложно. Сделать это можно, только если точно следовать некоторым принципам: грамотно подобрать вид основания, а также строго придерживаться технологии и правил строительства.

Кроме этого, стоит послушаться рекомендаций опытных профессионалов. В этом случае фундамент получится надежным и прослужит многие годы.

Публикуемое видео в статье содержит много информации, которая ее дополняет.  Ее просмотр будет полезен тем из вас, кто собирается строить фундамент дома на склоне:

Принципы возведения ленточных фундаментов на участках с уклоном

Приступая к проектированию фундамента будущей постройки, стоит учитывать, что чем выше будет уровень перепада высот поверхности, тем более сложным и трудоемким окажется необходимый комплекс производимых работ. Современные технологии возведения фундамента на поверхности со сложным рельефом предоставляют несколько вариантов его устройства, из которых наиболее применимыми являются заглубленные и малозаглубленные основания ленточного типа. Их обоюдное использование для строений на склонах не создает проблем при дальнейшей эксплуатации постройки и обеспечивает высокую надежность конструкции.

Строительную площадку защищают с нагорной стороны склона, с целью недопущения ее затопления дождевыми водами. Для этого возводится временный земляной вал, или роется водосборная канава, которые после заливки фундамента и изготовления отмостки заменяются капитальными ливнестоковыми лотками. Дальнейший объем производимых работ зависит от степени уклона рельефа земляной поверхности.

Участки с незначительным уклоном

При небольших неровностях или малом перепаде высот, составляющем не более 10-20 см, участок допустимо принимать за горизонтальный. Выемку грунта под котлован или траншею следует начинать с наиболее возвышенной части площадки. Заглубление производится на едином уровне и не меняется по всему периметру фундамента. При этом необходимо учесть глубину залегания плодородного слоя. Если его нижняя граница в какой-то части разрабатываемого участка превышает расчетное заглубление фундамента, то необходимо увеличить глубину траншеи в самой высокой точке, которая рассчитывается по формуле:

В некоторых случаях можно обойтись срезанием части поверхности небольшого естественного уклона или подсыпкой грунта в низине строительной площадки. При этом предварительно убирается плодородный слой и производится ее укрепление тщательной трамбовкой с использованием силикатов.

Участки со средним уклоном

При перепаде высот более 20 см начинать разработку траншеи под фундамент с наивысшей части площадки было бы неверно, так как в этом случае подошва фундамента в самой нижней точке может оказаться на поверхности грунта или даже выше. За базовый уровень, от которого следует отталкиваться, принимают наиболее низинную часть участка.

Рытье траншеи в пониженной части производят на расчетную глубину, учитывающую возможное воздействие сил морозного пучения, но не менее, чем на толщину плодородного слоя. Весь остальной периметр выемки под фундамент делается на этом уровне. В ситуациях, когда разница высот на участке больше, чем заглубление фундамента, размер отрываемой траншеи принимается равном величине перепада. Но в данном случае расход бетона при заливке основания постройки значительно увеличится. В целях экономии средств, ширина фундаментной подошвы может быть несколько уменьшена, но до разумных пределов.

По окончании работ проводят обратную засыпку готового фундамента непучинистым грунтом, который тщательно и послойно утрамбовывают. Вокруг строения поверхность грунта планируют в сторону естественного уклона и делают отмостку.

Участки с большим уклоном

Перед началом работ строительную площадку разбивают на части для возможности устройства горизонтальных террас в разных уровнях, при этом высота уступов не должна превышать полуметра. Для каждой зоны сооружают противооползневую стенку. Начинают рытье траншеи с низинной части, предварительно удалив растительный слой почвы. Далее заглубление на каждом уровне производят по проектному расчету.

Ступенчатое возведение ленточного фундамента требует обязательного устройства качественного дренажа, так как естественное перемещение грунтовых вод со стороны нагорного склона после возведения сооружения станет затруднительным. Возможное же накопление излишней влаги будет иметь чрезвычайно негативные последствия. В связи с этим, дренажную систему проектируют заранее. Ее устраивают по всему периметру дома с заглублением до нижнего уровня траншеи, с учетом песчаной подушки.

Данный вариант устройства фундаментов целесообразно производить только на участках с большим уклоном, так как стоимость таких работ чрезвычайно высока. Доверить их проведение можно только высококвалифицированным специалистам.

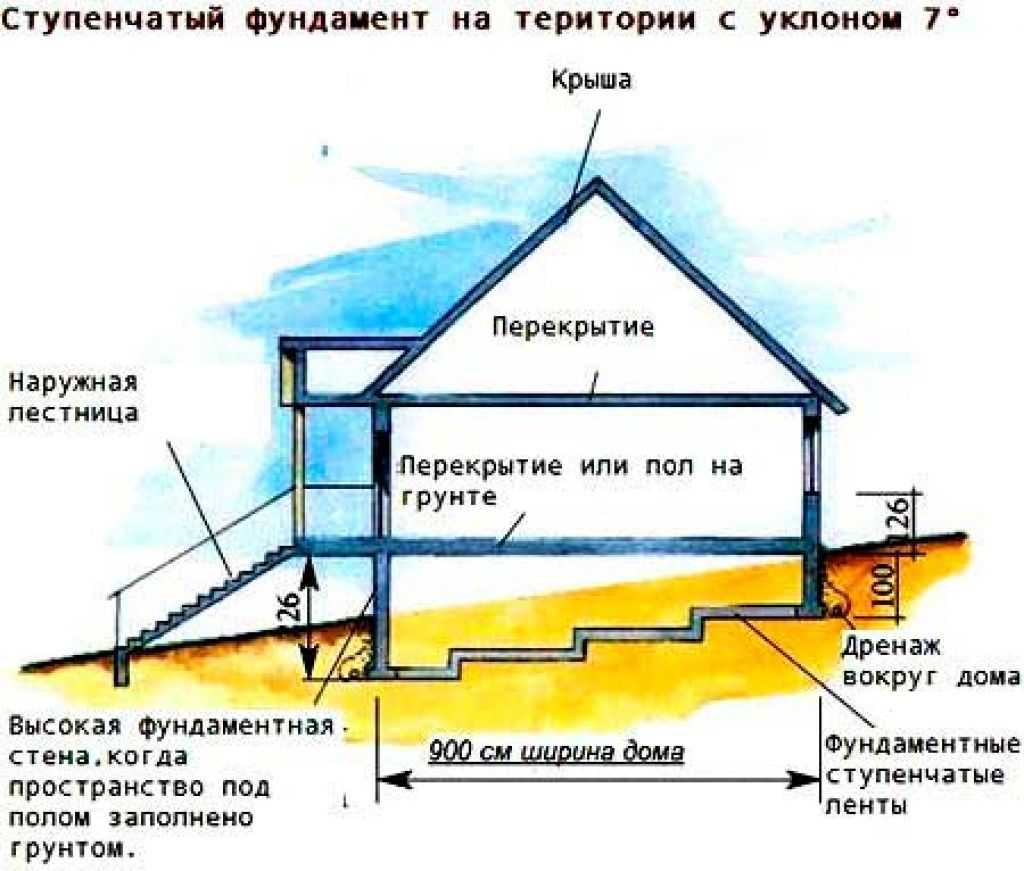

Особенности обустройства ступенчатого основания

По большому счёту ступенчатый фундамент на склоне – это один из вариантов ленточного основания. Только особенность заключается в том, что он разбит на несколько частей. Каждая из которых закладывается на своём уровне. Таким образом получают основание в виде ступенек. Отметим некоторые нюансы в алгоритме обустройства такого основания и расмотрим как залить ленту для него.

Схема выглядит так:

  • в отличие от обычного ленточного основания, углубления для ленты обустраиваются в виде ступеней, что позволяет сэкономить материал и избежать знчительного перепада на противоположных частях здания;
  • при монтировании опалубки обязательно обустраиваем поперечные стены на срезах ступенек;
  • каркас для армирования также имеет ступенчатую форму.

Столбчатые основания

Вертикальная основа такой опоры дома— столбы из монолитного железобетона, бутового камня или глиняного обычного кирпича марки не меньше М150, они изготавливаются в специально отрытых шурфах с шагом 1.5…2 метра. Верхние части столбов выравниваются при помощи водяного или лазерного уровня в одной горизонтальной плоскости. Потом изготавливается своими руками рамно- балочная горизонтальная система — ростверк для поддержки вертикальных ограждающих конструкций —  стен из кирпича, деревянных бревен, блоков из легкого газобетона. Рамно- балочная горизонтальная конструкция– ростверк изготавливается:

  • Для строительства легких конструкций – используют ростверк из деревянных брусьев или составных балок. Можно использовать в качестве балок ростверка даже железнодорожные шпалы, что может быть преимуществом, так как они имеют пропитку, защищающую древесину от гниения.
  • Для средних конструкций – использовать ростверк, который изготавливается из прокатных профильных балок, таких, как уголки, швеллеры или двутавры, еще используют железнодорожные рельсы, выработавшие свой срок.
  • Для тяжелых конструкций – используют рамно- балочную горизонтальную конструкцию– ростверк из монолитного железобетона (бетона — класса не ниже В25, арматуры не класса не менее А-3).

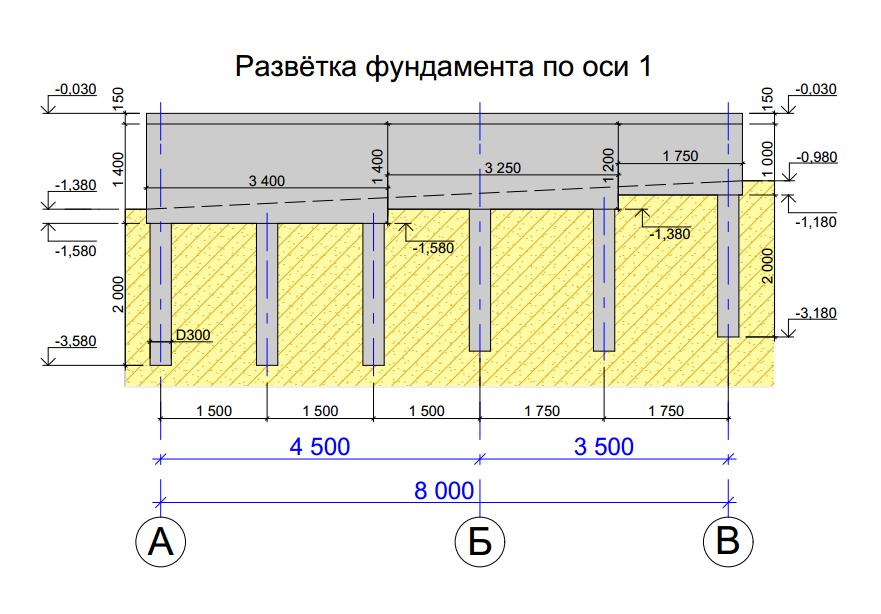

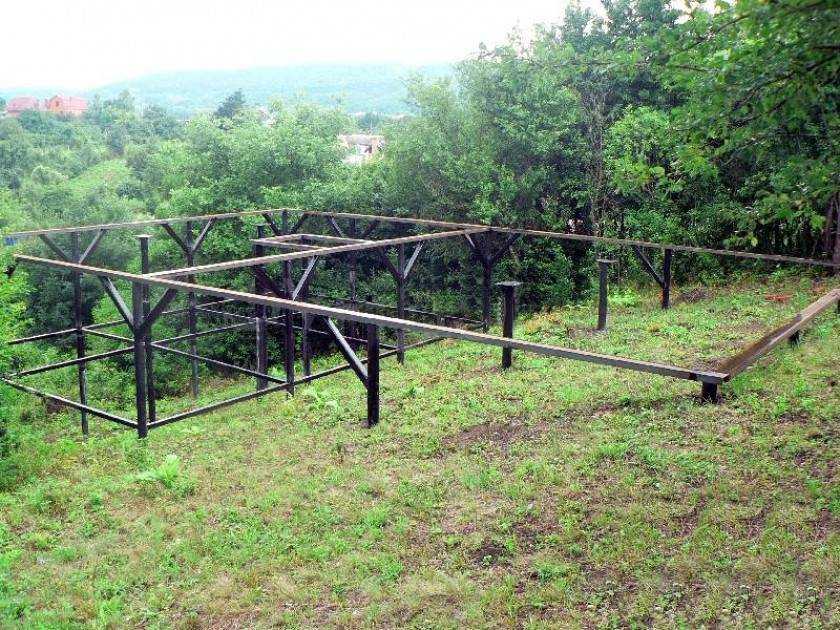

Столбчатый фундамент на склоне

Самый дешевый из всех типов фундаментов –столбчатый, и его можно сделать на любом склоне. Дешевизна определяется маленькими трудозатратами, небольшим объемом стройматериала и тем, что для строительства такой основы вам потребуется всего один помощник.Столбы можно делать из любого подручного материала – кирпича, бетона, ж/б блоков, бетонных, асбоцементных или металлических труб. Опоры устанавливаются на расстоянии не больше 1-1,5 метров друг от друга, а также в точках пересечения несущих стен и по углам здания.

Особенности свайного и столбчатого фундаментов:

  1. На них можно строить легкие дома из бруса, рубленный дома, каркасно-щитовые строения.
  2. Оптимально подходят для домов, строящихся на склоне.
  3. Дешевизна строительства.
  4. На основания не влияет глубина промерзания грунта.
  5. Многолетняя эксплуатация.
  6. Возможность монтажа в любое время года.
  7. При высоком уровне грунтовых вод столбчатый и свайный фундаменты закладывать не рекомендуется.

Ленточный фундамент на склоне

Если уклон участка небольшой, а дом предполагается тяжелый, то ленточный фундамент будет оптимальным вариантом. Единственный недостаток – дороговизна. Строительство ленточного основания на склоне израсходует около 30% строительной сметы. Варианты:

  1. Мелкозаглубленный или заглубленный.
  2. Монолитный или сборный.
  3. Железобетонный, кирпичный, каменный.

Рядом с обрывом ленточное основание можно заливать только в том случае, если угол между дном котлована и дном обрыва составляет не больше 30 0. На очень крутом склоне необходимо делать ступенчатый ленточный фундамент с горизонтальным основанием траншеи, что значительно удорожит такую конструкцию. В любом случае обрыв необходимо укрепить дополнительной насыпкой земли.

Строительный секрет,как вычислить угол 90 0 без теодолита: На углу площадки забейте колышек и привяжите к нему две веревки длиной 3 и 4 метра. Если развести концы на 5 метров друг от друга, то образовавшийся угол будет в 90⁰.

Ступенчатый фундамент – отличный способукрепления основания на склонах

Мелкозаглубленный фундамент потребует намного меньше раствора и заделки ступеней, так как его делают на участках с небольшим уклоном. Для заглубленных ленточных фундаментов на сильном склоне ступеней понадобится больше – в зависимости от глубины траншеи и крутизны склона. Такое основание позволяет доступно организовать ступенчатые подвальные помещения в доме именно за счет крутизны участка. Для ступенчатого варианта горизонтального основания не требуется – нужно только верхние чести лент соединить мощной рандбалкой. В таком доме подвал будет размещаться или в пределах одной ступени склона, или сам подвал нужно будет строить ступенчатым.Над подвалом нужно делать сплошное перекрытие.

Общий градус уклона ступенчатойосновыповторяет естественныйрельеф площадки, и с точки зрения строительства здания это очень экономно. Верхняя траншея на откоседелается с минимально возможной глубиной, поэтому большого объема земляных работ не будет. Для укрепления склона делаются удерживающие сооружения (подпорные стены, анкеры, нагели, контрфорсы, опояски, и т.д.), требования к которым описаны в СП 116.13330.2012. Также на участке проводится террасирование – поступенчатое выравнивание площадки.

Фундамент из плит

Плитный фундамент обустраивается из любых железобетонных плит – цельных или решетчатых. Это – самый дорогой тип основание, так как к цене самих плит прибавляется стоимость бетонной подушки, которая заливается на дно траншеи.Плит на крутом склоне потребуется много, и все щели между ними также необходимо заделать бетонным раствором. И в любом случае для предотвращения сезонного сдвига плит делается ростверк по всему периметру и по внутренним лентам основания. Но правильно выполненный плитный фундамент может выдержать любые нагрузки – как от тяжелого здания, так и от подвижек грунта.

Главные преимущества плитных фундаментов:

  1. Легкий монтаж и простое строительство.
  2. возможность укладки плит на крутых склонах, в любых типах грунтов.
  1. Дороговизна строительства – для укладки плит понадобится автокран, для рытья траншеи – экскаватор, для устройства бетонной подушки и заливки швов – много раствора. И силами одного-двух человек здесь не обойтись – придется нанимать бригаду строителей.

Вывод: Даже на самом геологически сложном участке можно построить дом. Правильный выбор фундамента – половина успеха, которая обеспечит долговечность и надежность любого здания – от деревянного до малоэтажного.

Навигация по записям

Монтаж ленточного фундамента на склоне

https://youtube.com/watch?v=AlsnJiC7Q3Y

В большинстве случаев ленточное основание закладывают на участках с уклоном не более 10 градусов. Строительство ведется по стандартной технологии, но учитываются особенности грунта.

Земляные работы

При установке ленточного фундамента на склоне одна сторона становится подпорной стеной для грунта, так как ее погружают в склон намного глубже, чем противоположную сторону. Верхняя часть ленточного монолитного основания должна быть горизонтальной, в нижней части допускается уклон до 10%. Однако лучше выкапывать траншею так, чтобы уклона не было вообще. Рытье траншеи имеет одну особенность: в разных частях — разная глубина заложения. Поэтому перед началом земляных работ необходимо определить перепады высоты склона, доверив этот процесс профессионалам. Ширина траншеи определяется толщиной стены, которая должна быть немного меньшего размера.

Формирование песчаной подушки

Как и в стандартных ситуациях, дно траншеи обязательно засыпают слоем песка. Своеобразная подушка способствует равномерному распределению нагрузки на почву. Чаще всего толщина песчаного слоя достигает 10-15 см. Песок разравнивают, проливают водой и тщательно утрамбовывают. Иногда поверх песка насыпают гравий или мелкофракционный щебень, толщина такой насыпи также не превышает 10 см. В целом высота песчано-гравийного пирога не должна превышать 20 см. В готовую траншею укладывают гидроизоляционный материал.

Опалубочная система и армирование

Опалубка для ленточного фундамента на склоне также имеет особенность: в нижней части фундамента ее высота должна быть выше, чем наверху склона. В остальном процесс установки опалубочной конструкции выполняется по стандартной технологии

При установке опалубки важно проверять горизонтальность конструкции, проверяя работу строительным уровнем

Опалубка и армирование

Армированию ленточного основания на участке с уклоном уделяется особое внимание, так как со стороны грунта на фундамент могут оказываться значительные нагрузки. Каркас из арматурных прутьев собирается следующим образом: 3-4 прутка укладывают горизонтально вверху и внизу опалубки так, чтобы расстояние до наружных плоскостей бетона было около 5 см, затем между ними устанавливают вертикальные прутья и связывают мягкой вязальной проволокой

Бетонирование

После установки опалубки и укладки армирующего каркаса заливают бетонный раствор, используя марки от М200 и выше. Заливать бетон нужно за один раз, чтобы не ослаблять монолитное основание. Залитый бетон необходимо тщательно утрамбовать для удаления пузырьков воздуха. После этого оставляют фундамент для набора прочности примерно на 28 дней.

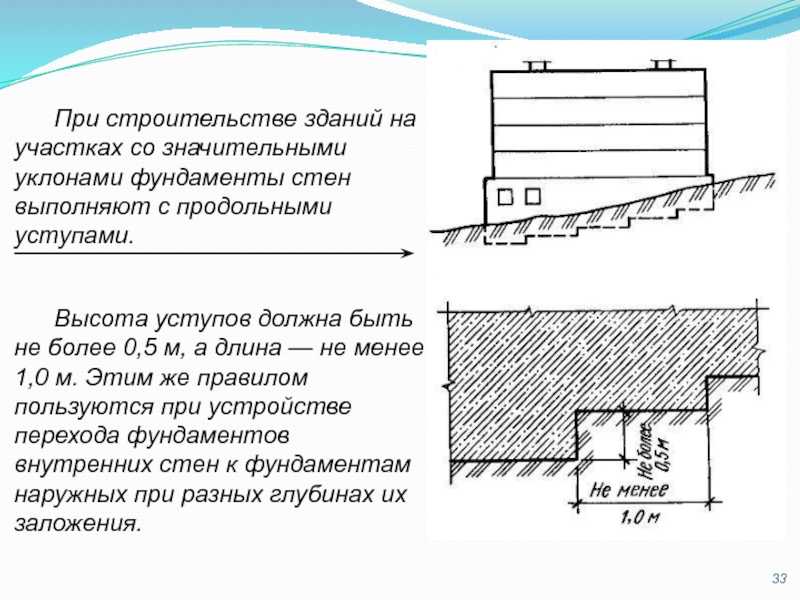

Заливка ступенчатой ленты

Если участок имеет сильный уклон, то можно соорудить ступенчатое основание. Работы выполняются по аналогии с обычной лентой, но с некоторыми особенностями:

Заливка ступенчатой ленты

  • Каждая ступень должна иметь горизонтальную нижнюю поверхность.
  • Высота ступени не может быть выше 0,3 метра, а длина не должна превышать 0,6 метра.
