Армопояс под плиты перекрытия: толщина и высота

Технология работ

Рассмотрим, как сделать армопояс – опору под балки перекрытия. Вначале подготовьте опалубку – деревянный каркас, выполненный из досок, надежно зафиксированных к стенам. Размеры опалубки подберите так, чтобы высота армопояса составила 30 см, а ширина соответствовала толщине стен.

Этапы работ по изготовлению опалубки:

подготовьте и нарежьте доски толщиной 3–4 см;
сбейте щиты необходимых размеров;
закрепите боковые поверхности опалубки к газобетонным стенам;
установите в верхней части деревянной конструкции поперечные бруски с интервалом 0,8–1 м.

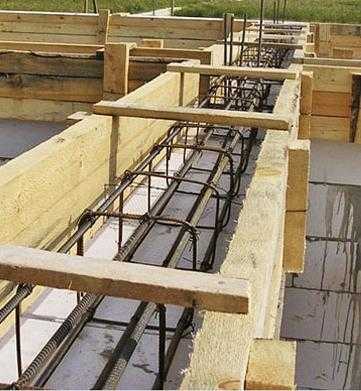

Можно приступать к изготовлению и установке в опалубку арматурного каркаса, выполняя работы в приведенной последовательности:

Подготовьте арматуру диаметром 8–12 мм.
Уложите параллельно (по длине опалубки) на подставки 2 стержня.
Соедините с помощью вязальной проволоки нижний уровень.
Установите вертикально расположенные опорные прутки верхнего яруса, обеспечивая интервал 0,5 метра.
Прикрепите продольные стержни верхнего уровня, зафиксировав поперечной арматурой аналогично нижнему ярусу.
Установите вертикально (интервал 0,6 м) резьбовые шпильки для фиксации опор перекрытия.

Следует отметить, что армопояс является обязательной конструкцией при строительстве дома из газобетонных блоков

Надежно закрепив опалубку и установив в ней на подставки армированный каркас, приступайте к бетонированию. Выполнение мероприятий по бетонированию производите по следующему алгоритму:

подготовьте бетонный раствор марки М300 или выше, используя портландцемент, просеянный песок, мелкий щебень и воду. Осуществляя смешивание, обеспечьте концентрацию песчано-цементной смеси 3:1;
заливку производите непрерывно, это обеспечит прочностные характеристики бетонного монолита;
уплотните бетонный массив, используя арматуру или глубинный вибратор для бетона, что обеспечит выход воздуха и исключит образование полостей;
обеспечьте неподвижность бетонного состава, увлажняйте поверхность при повышенной температуре;
постелите полиэтилен, затрудняющий испарение влаги;
демонтируйте опалубку после окончательного твердения бетонного массива на протяжении четырех недель.

Соблюдение приведенной последовательности технологических операций позволит сформировать армопояс на газобетоне, являющийся надежной основой под балки перекрытия. После приобретения бетоном эксплуатационной прочности приступайте к установке элементов перекрытия, стропильной системы и монтажу крыши.

Заполнители — щебень и песок

Песок

Песок должен быть чистым, лучше с одинаковыми размерами зерен

Для тех работ, где наличие глины или извести только плюс — при кладке или штукатурке — особо заботиться о чистоте песка нет необходимости. Органики и камней быть не должно, а наличие глиняной или известковой пыли только сделает раствор более пластичным.

Щебень

Для ответственных конструкция — перекрытий и фундаментов — используется дробленый щебень. Он имеет острые грани, которые лучше сцепляются с раствором, придавая конструкции большую прочность.

Кавабанга! Пропорции цемента и песка для стяжки пола

Фракции щебня стандартны:

особо мелкий 3-10 мм;
мелкий 10-12 мм;
средний 20-40 мм;
крупный 40-70 мм.

В замесе щебень используют нескольких фракций — от мелкого до крупного

Необходимые требования к газобетону для стен

Газобетонные стены должны быть усилены армопоясами для обеспечения надежности конструкций. Для таких армопоясов нужен газобетон с достаточной прочностью, который обеспечивает надежную фиксацию арматуры.

Требования к газобетону:

1. Прочность материала – газобетон должен быть с достаточной прочностью для создания кирпичной кладки и установки армопоясов.

2. Материалы для армопоясов – для создания армопоясов нужна стальная арматура, которая обеспечивает усиление газобетонных стен и их дополнительное укрепление.

3. Толщина газобетона – для расчета необходимой толщины армопоясов нужно учитывать толщину газобетона стен. Расчет толщины армопоясов может быть выполнен по специальным формулам.

Необходимые инструменты и расходники:

Для работы с газобетоном и создания армопоясов, вам понадобятся следующие инструменты и расходники:

– Монтажная пена для крепления арматуры в газобетонной кладке;

– Разгрузочный клин для опалубки и фиксации арматуры;

– Шпильки или анкеры для крепления опалубки и арматуры;

– Качественная смесь для создания армопоясов.

Особенности установки армопоясов в газобетонных стенах:

– Расход фиксирующей арматуры – для создания армопоясов вам нужно знать, сколько арматуры нужно использовать;

– Установка армопоясов – армопояс необходимо устанавливать с определенной периодичностью, следуя инструкции;

– Описание процесса – перед установкой армопоясов в газобетонные стены рекомендуется ознакомиться с подробным описанием процесса, чтобы избежать ошибок;

– Обеспечение крепления – чтобы армопояс был надежно закреплен, необходимо использовать прочные шпильки или анкеры.

Важно учесть, что работать с газобетоном и устанавливать армопояса необходимо с осторожностью, соблюдая все требования и рекомендации производителя. Необходимо также учесть, что газобетонные стены имеют свои особенности, которые делают их более хрупкими, поэтому требуют дополнительного усиления и установки армопоясов

Расчет армопоясов и установка армопоясов являются важной частью работ по укреплению газобетонных стен, поэтому следует проявлять ответственность и внимательность при выполнении данных работ

Гидроизоляция и утепление

Теплопроводность кирпича значительно выше, чем газобетона. Поэтому кирпичный пояс рекомендуется утеплить. Сделать это можно различными способами, многое зависит от дальнейших вариантов отделки внутренних и наружных стен здания. Один из наиболее часто встречающихся вариантов утепления, — армопояс прячется за тонкой перегородкой из газобетона, устроенной со стороны внутренних помещений.

После схватывания раствора верх кладки укрывается гидроизоляционным слоем из рубероида или его аналогов. Это предотвратит образование конденсата на деревянных конструкциях, опирающихся на армопояс.

Крепление мауэрлата к армопоясу

Перед тем, как крепить мауэрлат к армопоясу, во избежание загнивания или возгорания опорного бруса его обрабатывают специальными пропитками. Для достижения монолитности мауэрлата для его сращивания применяются прямые замки или косые прирубки.

Само же крепление мауэрлата к армопоясу осуществляется следующим образом:

Опорный брус оснащают отверстиями.
Насадка мауэрлата осуществляется посредством шпилек или анкеров.
В процессе монтажа необходимо пройти сквозь слой рубероида.
Для крепления используются большие шайбы и гайки.
Затяжку рекомендуется страховать с помощью контргаек.
Чтобы срезать торчащие детали, применяют болгарку.

Как самостоятельно сделать армопояс

Для домов, строящихся по проекту, проблема изготовления армопояса не стоит, надо только чётко следовать прилагаемым чертежам и схемам.

Самострой — это стихия российских застройщиков в плане «сам себе прораб». И, как ни странно, это хорошо. Когда строишь по принципу «хочу как у соседа», то ГОСТы и нормативы игнорируются, а техническую информацию предоставляет сосед. Конечно, есть определённые рекомендации, общие для всех стихийных застройщиков.

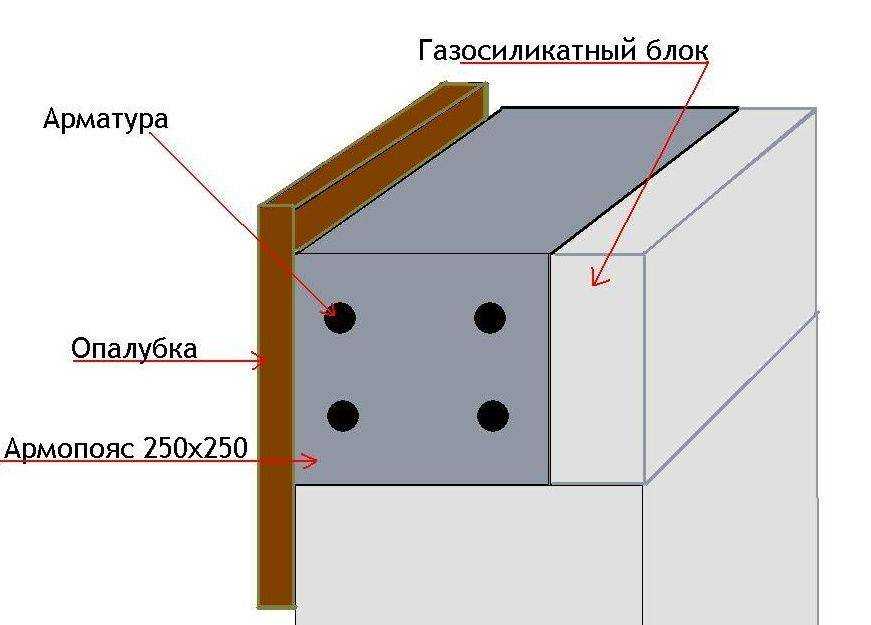

Армопояс – это конструкция из арматуры, залитая бетонной смесью в опалубке. Основные параметры материалов:

Металлическая арматура

Арматура профильная толщиной 8 – 14 мм. Толстые пруты 12 – 14 мм располагаются по периметру, на углах сгибаются, на стыках связываются внахлёст. Из продольных прутов формируется пространственная фигура прямоугольного сечения. Поперечные отрезки 8 – 10 мм связываются с продольными вязальной проволокой, создавая жёсткость арматурного пояса (хомуты).

Армирование по углам

Угол из арматуры может быть выполнен не только изгибанием прутов под 90° или на иную величину.

Возможна их раскладка внахлёст, при этом внутренние продольные пруты в углу обязательно перехлёстываются с внешними, фиксируются вязальной проволокой между собой.

Возможна ли сварка арматуры

Сварка арматуры в поясе не рекомендуется, нагрев металла приводит к снижению его прочности. Но для стыков в углах возможно сваривание нижней и верхней арматуры вертикальными прутами. В данном случае перегрев не повлияет на качество пояса, так как на стыках вдвое увеличивается площадь арматуры.

Длина нахлёста прутов

Если для углов применяются небольшие изогнутые отрезки арматуры, то они должны связываться с продольными прутами в месте перехлёста. Соединение арматуры встык не допускается ни на углах, ни на продольных участок. Длина нахлёста в сочленениях – 30-50 диаметров применяемой арматуры. Например, если толщина прута 12 мм, то длина нахлёста будет как минимум 36 см.

О непрерывности армопояса

Армопояс должен быть непрерывным, но бывают и исключения.

Индивидуальные застройщики считают непреложной истиной, что армопояс разрывать нельзя. На самом деле термин «монолитный пояс» объединяет два разных варианта его назначения.

Жёсткость строения

В первом случае армопояс выполняет функцию придания жёсткости конструкции, чтобы дом не развалился под действием урагана, землетрясения или цунами.

Если сверху на него монтируются плиты перекрытия – армопояс эффективно работает на жёсткость, не позволяя строению сложиться или разложиться. Если же над поясом нет достаточной нагрузки, и устроена, к примеру, лишь лёгкая стропильная система, — то он просто не нужен.

Часто можно наблюдать картину: стена здания лопнула, угол накренился, а пояс под кровлей остался нерушим. Это результат проседания фундамента и ненужности верхнего армопояса.

Как сделать и установить опалубку для армопояса

Перед тем как сделать опалубку для армопояса, необходимо выбрать материал, из которого она будет выполнена. От используемого материала будет зависеть и выбор способа крепления ее на стене. Необходимость установки армированного пояса подтверждена практикой и является важным условием качественной постройки дома. Монтируют армопояс по периметру всех несущих стен для распределения нагрузки и предотвращения возникновения трещин из-за неравномерной осадки здания.

Изготовление опалубки

Опалубка — это изготавливаемое строительное устройство, необходимое для придачи бетону (железобетону) заданного размера и формы. По типу изготовления они делятся на вертикальные — для колонн и опор — и горизонтальные. Для установки армопояса применяют горизонтальную опалубку. По виду материала, используемого для изготовления, они бывают:

металлические;
деревянные;
изготовленные из листовых материалов: ДСП, OSB, фанеры, пластика и др.;
комбинированные.

Опалубка для армопояса чаще всего изготавливается из струганной обрезной доски. Для этого используют доски толщиной не менее 25 мм и шириной 15-20 см. Более широкие доски использовать не рекомендуется из-за того, что при намокании они коробятся, что не позволяет сделать ровную сторону.

Доски собираются в щиты, нижний из которых называется палуба, а боковые — боковинами или стенками. Необходимая высота стенок подбирается набором досок и обычно составляет 40-50 см. Доски крепят между собой гвоздями или саморезами к брускам, устанавливаемых на наружных сторонах щитов. Гвозди вбивают с внутренней стороны таким образом, чтобы они прошли насквозь.

С другой стороны их загибают. Вместо брусков можно использовать обрезки досок.

https://www.youtube.com/watch?v=ekYYxE2pwwA

Щели между досками в щитах больше 5 мм заделывают паклей или рейками. Меньшие щели закроются сами благодаря разбуханию досок.

Бруски по длине щита устанавливаются через 0,8-1,0 м. Каждая доска крепится 2 гвоздями, что предотвращает их сдвиг между собой. Палуба используется для заливки армопояса в проемах дверей или окон. Ширина ее должна быть равна толщине стены.

Установка опалубки

При строительстве дома армопояс изготавливают несколько раз. Количество зависит от этажности здания, материала стен, применяемых перекрытий и других факторов. Основной несущий армированный пояс заливается при установке фундамента. От качества его изготовления будет зависеть безопасность здания. Следующий укладывается поверх фундаментных блоков под перекрытие фундамента или цоколя. Перекрытие этажа осуществляется по армопоясу, установленному на стену, и так до самой крыши.

Способы крепления опалубки на стены и фундаментные блоки отличаются между собой. Это зависит от ширины армопояса, соответственно, количества укладываемого бетона и материала конструкций, на который будут крепиться щиты. Щиты на стенах должны быть закреплены жестко и плотно прилегать к поверхности конструкции для удержания бетона в опалубке и придания ему правильной формы.

Как правило, опалубка для армированного пояса крепится к кирпичной или пеноблочной стене при помощи крепежных комплектов длиной 90-100 мм. Для этого в щите и стене с шагом 0,7-1,0 м сверлятся отверстия, в которые вставляются пластмассовые части крепежа, затем боковины шурупами плотно прикручиваются к стене. Высота армопояса составляет 30 см. Щиты выставляют на эту высоту по уровню, выполняя аналогично и другую сторону.

Верхние части щитов соединяют между собой посредством брусков, обычно шурупами (саморезами). Гвозди использовать нежелательно, так как при их забивании опалубка может сместиться в вертикальном направлении, чем нарушит прочность крепления к стене. Для облегчения монтажа брусков их размечают по ширине стены заранее.

Чем можно заменить армопояс. Можно ли обойтись без армопояса?

Мауэрлат — один из важных элементов конструкции строения. Он выполняет несущую функцию, поэтому принцип работы можно сравнить с фундаментом здания. Эта деталь удерживает на себе всю конструкцию крыши — стропильную систему, кровельное покрытие, утепляющего «сендвича». Кроме того, не стоит забывать о ветровой и снеговой нагрузках, с которыми «сражается» это сооружение.

Чтобы обойтись без армирующего пояса между стенами из газобетона, нужно выполнить такие условия:

Равномерно распределить массу и нагрузку крыши здания на стены.
Надежно зафиксировать систему стропил.
Предотвратить точечную нагрузку на облегченный монолитный материал.

С этой проблемой вполне может справиться брус из дерева, который крепится по всей длине за блоки на торцах стены. Крепление мауэрлата к газобетону без армопояса облегчает монтаж системы стропил, ведь такие элементы сложно соединить поодиночке напрямую без переходника к стене. Для этого используются специальные крепежи — глухие и подвижные с разнообразием соединительного материала.

В большинстве случаев мауэрлат делается из дерева, что уменьшает вес конструкции и упрощает ее укладку.

Мауэрлат выполняется из того материала, что и система стропил — он может быть деревянным и металлическим. Обычно используется лиственные породы дерева, так как стальная конструкция будет слишком тяжелой, ее укладка будет сложной, а цена — высокой. Деталь из натурального материала обрабатывают антибактерицидными веществами, ими равномерно накрывают газобетонные стены, крепиться между собой с помощью замкового соединения, усиленного гвоздями.

Минимальное сечение бруса из дерева, который нужно закрепить к газобетону, должно составлять 100*100 мм. Для большей прочности конструкции возможно применение материала больших размеров.

Когда возводить армопояс не нужно

Многие индивидуальные застройщики полагают, что армопояс необходим для возведения любых зданий, является панацеей от растрескивания стен, усадки основания, разрушения зданий. На самом деле он нужен далеко не всегда. Например, в следующих вариантах он не нужен вовсе:

Фундамент устроен на прочных грунтах, грунтовые воды расположены глубоко.
Стены строения возводятся из камня, кирпича, монолитного бетона.
Здание одноэтажное, чердачное или мансардное перекрытие возводится без использования железобетонных изделий.

Это всего лишь часть вариантов, когда армопояс возводить нецелесообразно. Чтобы понять, нужны ли дополнительные расходы на армопояс, необходимо рассчитать нагрузки на несущие стены и соотнести показатели с техническими характеристиками стеновых материалов.

Готовимся сделать армированный пояс под плиты перекрытия: стройматериалы и инструменты

Для заливки монолитного армирующего пояса необходимо просчитать расход и закупить такие материалы: фанера и строганные доски (либо полистирол в листах) для опалубки, все компоненты для бетонного раствора (гравий или щебень, цемент, песок), стальная арматура для самой конструкции и вязальная проволока для ее сборки, полиэтиленовая пленка (герметизирует опалубку), крепежные изделия (гвозди, шурупы, саморезы) для сборки опалубочной конструкции.

Инструменты, которые могут понадобиться в работе:

Бетономешалка для приготовления бетонной смеси
Ручной крючок для вязки арматуры
Болгарка + круг по металлу для резки стальных стержней
Отвес + строительный уровень для замеров
Приспособление для гибки арматуры – если используются прутья увеличенного диаметра

Что такое армопояс?

Итак. Для начала выясним, что армопояс — это обязательно замкнутая, железобетонная конструкция, которая является одним из функциональных элементов здания, позволяющая последнему лучше справляться с разнообразными нагрузками и деформациями.

Обратите внимание! Конструкция должна быть не кирпичная, деревянная, а именно железобетонная. То есть, пояса из кирпича, которые так часто можно увидеть в ячеисто бетонном строительстве, не имеют с этими элементами ничего общего

А сейчас вы узнаете, почему так?

Армопояс способен выполнять сразу несколько задач.

Создавать горизонтальную плоскость, выравнивая таким образом кирпичную кладку или неровности фундамента.
Равномерно распределять по несущим конструкциям точечные вертикальные нагрузки.
Минимизировать ущерб от неравномерных усадочных процессов.
Нивелировать некоторые строительные ошибки.
И, наконец, сдерживать горизонтальные усилия, направленные на разрыв стен.

Тогда как с четырьмя первыми пунктами кирпичный пояс хоть как-то, худо-бедно справляется, то уберечь стены от разъезжания физически не может. Любая кладка очень плохо работает на разрыв.

По месту установки строители различают четыре вида армопоясов.

Ростверк. Или как его еще называют подфундаментный армопояс. Чаще всего данный элемент изготавливают после установки столбчатого или свайного фундамента, и служит он для объединения отдельных элементов последнего в одну несущую систему, а также для равномерного распределения всех стеновых и эксплуатационных нагрузок. По своему устройству, среди всех армированных поясов — этот самый сложный. Выбор диаметра арматуры, ее шага и марки бетона — является сложной инженерной задачей, требующей точного математического расчета.
Цокольный армирующий пояс. Этот заливают для связывания блочного или кирпичного фундамента. Если же имеется в виду монолитная лента или плита, то можно и вовсе обойтись без армопояса. Кстати, данный элемент не столь требователен к математике и изготавливается опытными фундаментщиками без предварительного расчета, просто на глазок.
Также довольно простым в исполнении является и междуэтажный армопояс. Он отливается под плитные или деревянные перекрытия и является разгрузочным. В традиционных кирпичных или панельных зданиях подобных элементов не найти.
Ну и последний, самый привычный для нас тот армированный пояс, что устанавливается непосредственно под мауэрлат. Именно он первым воспринимает все ветровые и снеговые нагрузки, а также вертикальные и направленные на разрыв усилия, создаваемые самой стропильной системой. Вот его бы мы также советовали изготавливать строго по проекту.

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

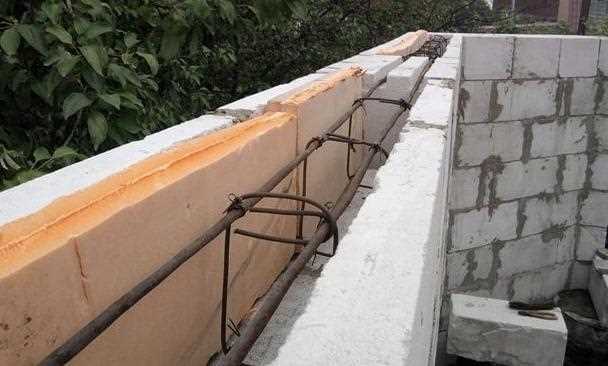

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится заливка бетонного раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

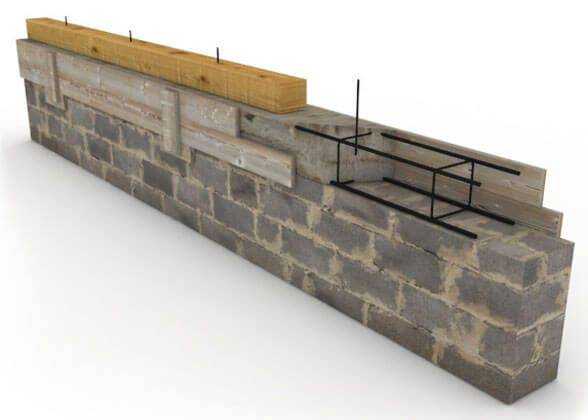

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

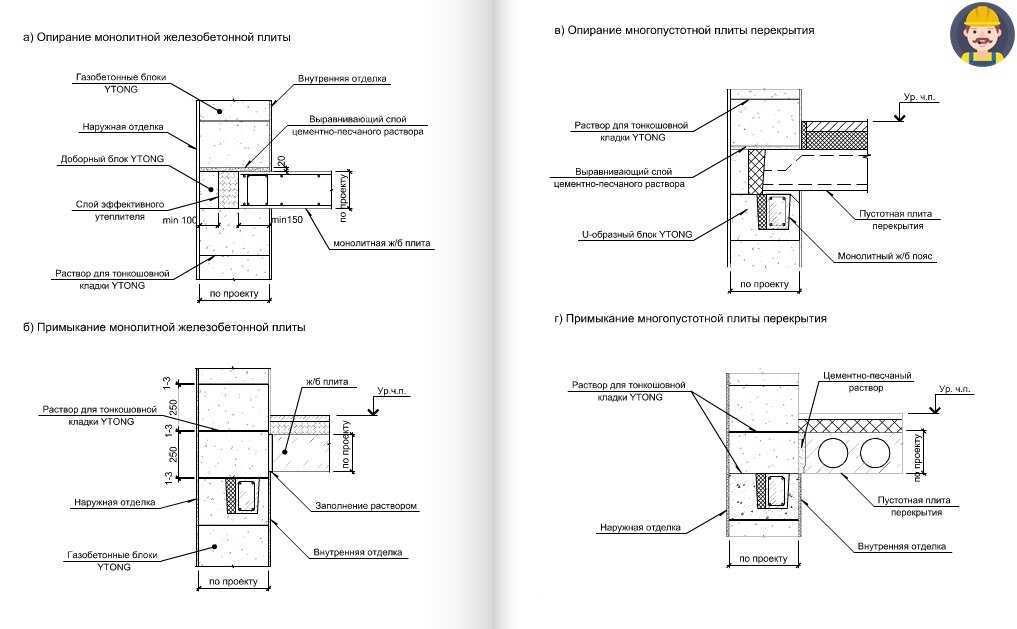

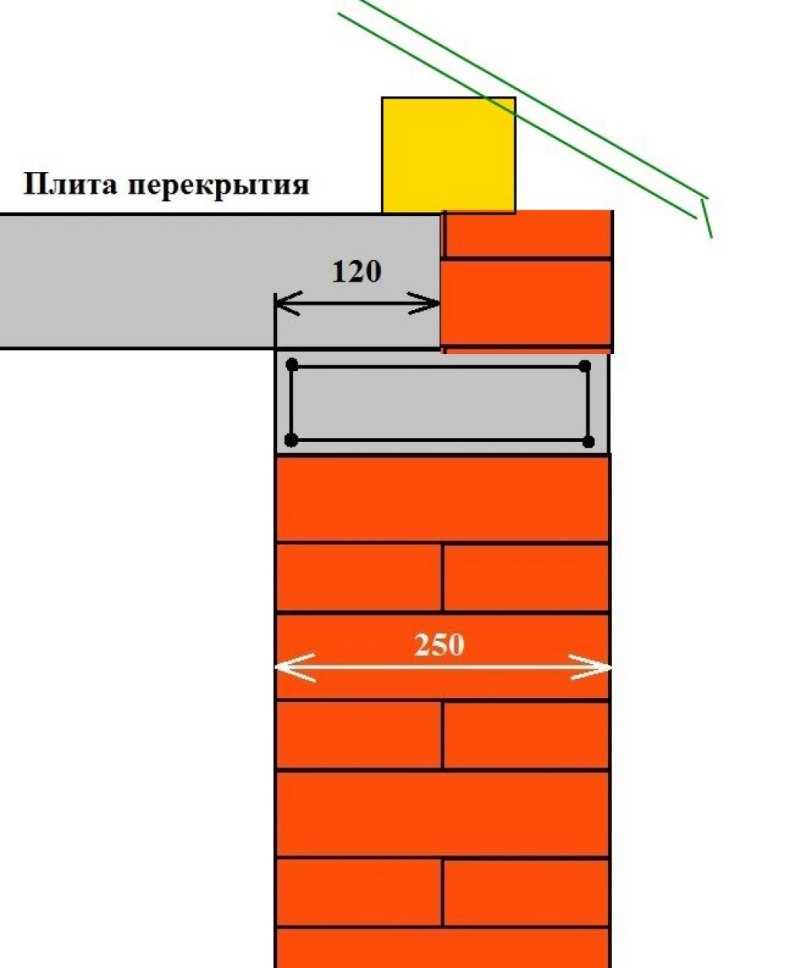

Армопояс под плиты перекрытия. Когда необходимо усиление строительных конструкций армированным поясом?

Армированный пояс – ответственный элемент жилых зданий, который формируется на различной высоте от нулевой отметки. Армопояс предназначен для решения следующих задач:

формирования ровного основания для монтажа межэтажных панелей;
сглаживания различных видов нагрузок, создаваемых балками кровли;
предотвращения растрескивания несущих стен в результате деформации коробки;
пропорционального распределения нагрузок, действующих на торцевую плоскость стен;
снижения вероятности деформации стен под действием повышенных усилий;
уменьшения влияния нагрузок, вызванных порывами ветра;
обеспечения устойчивости зданий, построенных в условиях наклонного рельефа;
сохранения целостности коробок зданий, построенных в сейсмически активных районах;
повышения запаса прочности строительных конструкций, на которые действует реакция морозного пучения грунта.

Отсутствие армированного пояса, возведенного на верхнем уровне несущих стен, снижает устойчивость здания.

Армопояс представляет собой бетонный слой, проложенный вдоль наружных стен строящегося дома по всему периметру

Сооружать армопояс необходимо в следующих ситуациях:

при использовании для возведения стен ячеистых блоков;
при строительстве домов в сейсмоактивных зонах;
при сооружении зданий на проблемных почвах.

Возможны ситуации, когда можно обойтись без железобетонного пояса – это использование кирпича для возведения капитальных стен, а также заливка фундамента ниже уровня замерзания грунта. В остальных случаях армированный пояс – обязательный элемент здания.
