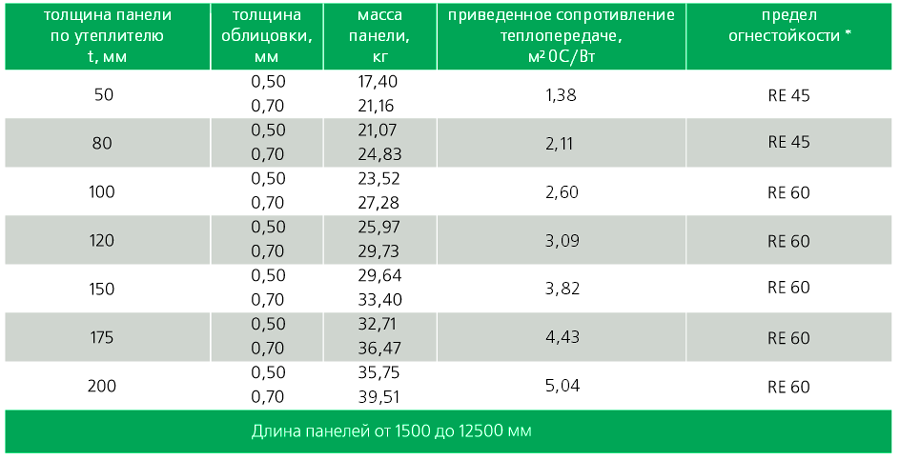

Стеновые сендвич-панели: размеры
Данные приведены для стеновых панелей с утеплителем минеральная вата, плотностью 110 кг/м³ и металлическими листами толщиной 0,5 — 0,7 мм.
| Стандартная толщина панелей | Ширина по облицовке | Длина панелей | Удельный вес сендвич панели | ||
|---|---|---|---|---|---|
| 0,5 | 0,6 | 0,7 | |||
| 50 | 1206 (ширина монтажная — 1190) | 1800 — 13000 | 14,61 | 16,26 | 17,93 |
| 80 | 17,91 | 19,56 | 21,23 | ||
| 100 | 20,11 | 21,76 | 23,43 | ||
| 120 | 22,30 | 23,96 | 25,62 | ||
| 150 | 25,61 | 27,26 | 28,93 | ||
| 170 | 27,81 | 29,46 | 31,13 | ||
| 200 | 31,11 | 32,76 | 34,43 |
Данные приведены для стеновых панелей с утеплителемпенополистирол, плотностью 25 кг/м³ и металлическими листами толщиной 0,5 — 0,7 мм.
| Стандартная толщина панелей | Ширина по облицовке | Длина панелей | Удельный вес сендвич панели | ||
|---|---|---|---|---|---|
| 0,5 | 0,6 | 0,7 | |||
| 50 | 1206 (ширина монтажная — 1190) | 1800 — 13000 | 10,36 | 12,01 | 13,68 |
| 80 | 11,11 | 12,76 | 14,43 | ||
| 100 | 11,61 | 13,26 | 14,93 | ||
| 120 | 12,11 | 13,76 | 15,43 | ||
| 150 | 12,86 | 14,51 | 16,18 | ||
| 170 | 13,30 | 15,01 | 16,68 | ||
| 200 | 14,11 | 15,76 | 17,43 |
Данные приведены для стеновых панелей с утеплителем пенополиуретан (ППУ, PUR), плотностью 40 — 42кг/м³ и металлическими листами толщиной 0,5 — 0,7 мм.
| Стандартная толщина панелей | Ширина по облицовке | Длина панелей |
|---|---|---|
| 40 | 1185 (ширина монтажная — 1190) | 1800 — 13000 |
| 50 | ||
| 60 | ||
| 80 | ||
| 100 | ||
| 120 | ||
| 150 | ||
| 200 |
Данные приведены для стеновых панелей с утеплителем пенополиизоцианурат (ПИР, PIR), плотностью 40 — 50 кг/м³ и металлическими листами толщиной 0,5 — 0,7 мм.
| Стандартная толщина панелей | Ширина по облицовке | Длина панелей |
|---|---|---|
| 40 | 1185 (ширина монтажная — 1190) | 1800 — 13000 |
| 50 | ||
| 60 | ||
| 80 | ||
| 100 | ||
| 120 | ||
| 150 | ||
| 200 |
Производители оборудования сэндвич-панелей задают размеры сэндвич-панелей исходя из размеров сырья — металлического профилированного листа.
Производители же листа выбрали размер 1250 мм по ширине, исходя из стандартов транспортировки, а именно максимальной ширины кузова еврофуры — 2450мм.
Типы фундаментов зданий из сэндвич-панелей
Популярность «сэндвичных» плит ограждения растет. Они надежны, долговечны, прочны, и это далеко не полный список их преимуществ. Легкий вес конструкций позволяет значительно сократить сроки возведения зданий и существенно сэкономить на постройке фундамента. Существует несколько конструктивных решений для передачи нагрузок здания на его основание, а какой фундамент лучше для сэндвич панелей решает автор проекта конкретного строения.
Ленточный фундамент
Можно сделать ленточный фундамент под здание из сэндвич панелей из блоков 30 или 40-сантиметровой ширины, но проще – выкопать траншею в грунте и устроить монолитный массив
При устройстве ленточного фундамента следует обратить особое внимание:
- Глубина его основания не может быть выше уровня промерзания грунта;
- В основании не должно быть включений торфа и другой органики;
- Для распределения нагрузки от колонн каркаса на основание фундамент должен армироваться продольно расположенными стержнями арматуры (под колоннами – внизу, а между колоннами – в верхней части сечения);
- Бетон принимается и укладывается с автотранспорта или мешается бетономешалкой прямо на месте укладки;
- Для опирания колонн необходимо поставить закладные детали, утапливаемые в бетон.
Столбчатый фундамент
В каркасной схеме «сэндвичных» зданий нагрузки передаются с кровли и стен на колонны, а оттуда – на основание. Оптимальной конструкцией для таких условий считается столбчатый фундамент. Обычно он представляет собой сборный или монолитный ж/б подколонник и, если каркас здания также из железобетона, бывает внушительных размеров. Столбчатый фундамент под ангар из сэндвич панелей – это система столбов-подколонников, сооружаемых по периметру с интервалом около 1,5 м. Существует два способа их возведения:
- Открытый – более трудоемкий. Выкапывается яма, и отсыпается основание в виде утрамбованной песчаной подушки. «Стакан» может устраиваться из монолитного ж/б прямо на месте или монтироваться из сборных деталей;
- Закрытый способ связан с устройством буронабивных свай. Бурится отверстие, куда закладывается несущий каркас и подается жидкий бетон. Чтобы упростить последующий монтаж колонн, в момент укладки бетона устанавливаются анкерные болты.
Преимуществом столбчатого фундамента считается способность выдерживать значительные нагрузки.
Фундамент из винтовых свай
Самым простым и выгодным по срокам является фундамент для быстровозводимых зданий из сэндвич панелей, который получается из винтовых свай. Он особенно выгоден при наличии подземных коммуникаций, которые достаточно просто пропустить между свай. Хорошо передает нагрузки на слабонесущие и обводненные грунты. Благодаря стальным трубам с наваренными лопастями, свая завинчивается в землю на необходимую глубину. Этот способ получил распространение, выгодно отличаясь от других специфическими преимуществами:
- Скоростью устройства основания;
- Минимальным количеством земляных работ;
- Возможностью всесезонного производства работ;
- Экономией затрат на устройство фундамента;
- Основание не требует усадки и сразу готово к нагрузкам;
- Сваи извлекаемы (возможно их повторное использование).
Фундамент из плит
Такой фундамент для сэндвичных панелей чаще применяется во время строительства масштабных промышленных сооружений. В случае усиленного армирования и качественной укладки высокопрочного бетона он может быть хорошим проектным решением для зданий, строящихся на любых типах грунтовых оснований. Монолитная плита бетонируется по всей площади здания. Сначала выполняется подготовка из утрамбованной песчано-гравийной смеси. На ней вяжется объемно-пространственный каркас, и все заливается бетоном. У данного способа возведения фундаментов есть свои преимущества:
- Исключается неравномерная просадка разных участков, которая может привести к перекосу здания;
- Становится невозможным подмыв конструкций поверхностными и грунтовыми водами;
- Нагрузки каркасного сооружения распределяются равномерно по большой площади;
- Монолитная плита может использоваться в качестве пола подвала или первого этажа здания.
Установка стеновых сэндвич-панелей
Как монтировать сэндвич-панели?
Проверьте правильность расположения всех элементов каркаса и нанесите разметку в соответствии с проектной документацией.
Внимательно ознакомьтесь со всеми требованиями и пошаговыми действиями по монтажу конструкции перед началом работ.
Схема крепление панелей к подконструкции:
Монтаж стеновых элементов можно проводить горизонтальным или вертикальным способом.
При горизонтальном варианте монтаж начинают от фундамента, в случае использования вертикального варианта элементы устанавливают от угла здания.
Горизонтальный вариант монтажа
Горизонтальный вариант монтажаГоризонтальный способ крепления основан на соединении панелей под собственным весом.
Технология монтажа сэндвич-панелей:
Нанесите бутиловую ленту на заранее подготовленное ровное основание. В местах ее соприкосновения с колоннами и внутренними стенами предусмотрите нахлест в 5 см. Внутренняя часть ленты должна соприкасаться с колоннами и внутренними стенами.
Лента герметизирующая липкая «Герлент» 45х2 марка Б (бутилкаучуковая)
На бутиловую ленту уложите уплотнитель для обеспечения надежного стыка с колоннами.
Края лент соединяются встык. Для обеспечения нормативного уклона цокольной направляющей в углах здания уплотнительную ленту подрежьте так, чтобы между ней и стеной или колонной осталось по 5 см.
Установите цокольную направляющую. Расстояние между элементом и колонной должно составлять порядка 1 см. Элементы соедините встык. При установке убедитесь, что отверстия для конденсата расположены на внешней стороне направляющей. Закрепите конструкцию.
Установите бутиловую ленту в закрепленную цокольную направляющую по внутреннему краю. В местах соединения предусмотрите нахлест в 5 см.
Установите изоляцию из минваты. Все элементы монтируются встык.
изоляция из минваты
Закрепите цокольную планку с нахлестом в 10 мм. Планка крепится по наружному краю цокольной направляющей. В углах требуется предусмотреть отгибы под прямым углом.
На расстоянии 2 см от наружного края колонн или внутренних стен закрепите на них уплотнитель.
Узлы крепления сэндвич-панелей к металлоконструкции:

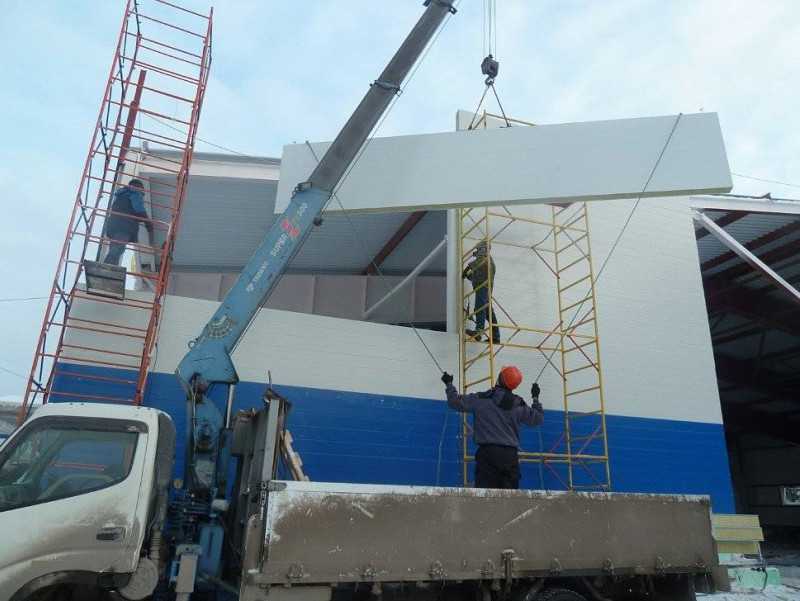

Поднимите сэндвич-панель и установите ее в требуемом месте в соответствии с проектной документацией.
Это самый нижний элемент в ряду фасада. Край панели расположите в центре колонны. Крепят элемент с помощью саморезов по металлу или дереву в зависимости от типа конструкции.
саморез по металлу или дереву

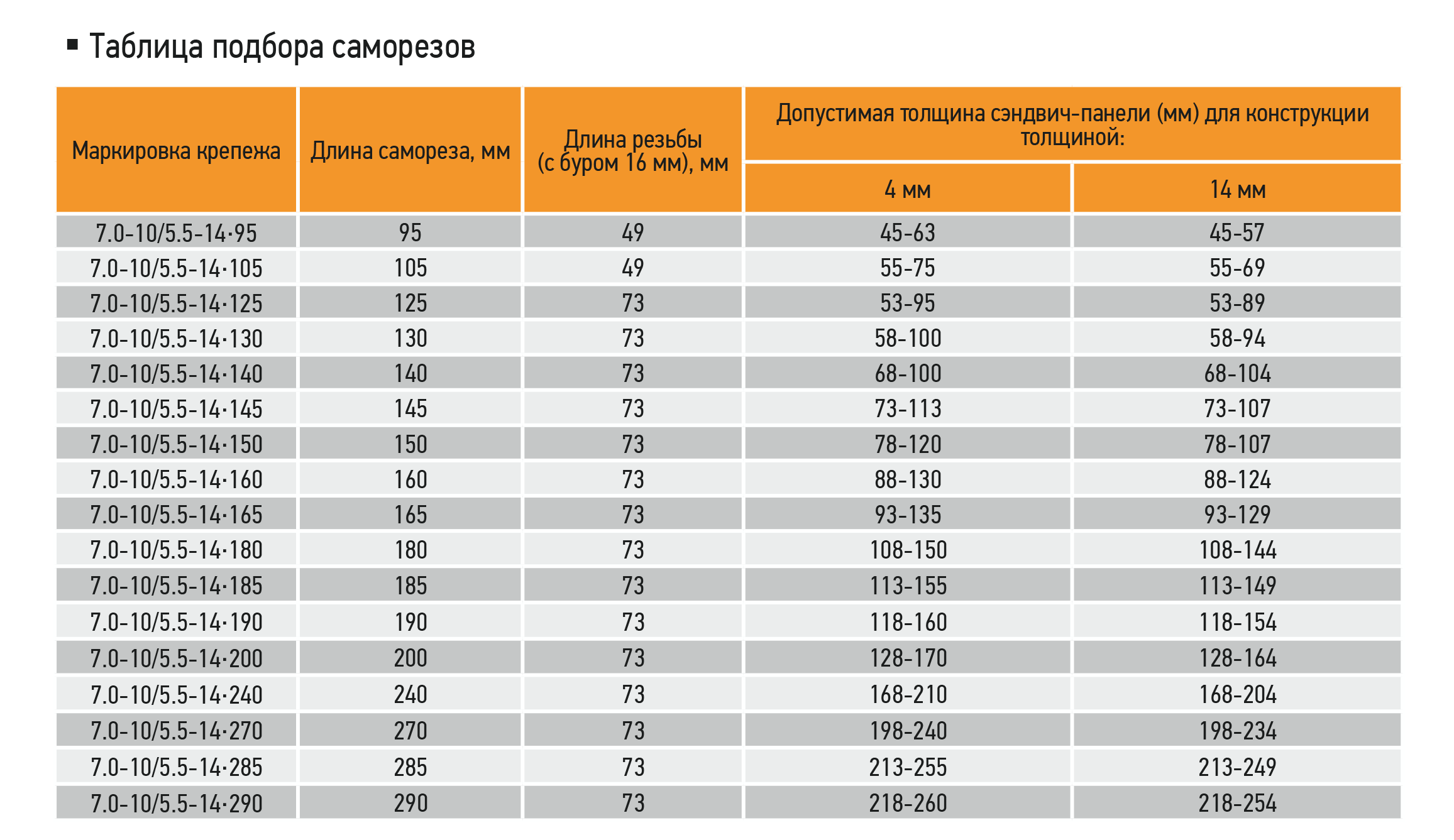

Саморезы устанавливают с шагом 9-12 см по ширине плиты.
Поднимите и установите вторую сэндвич-панель вертикально. Заранее нанесите на замок первой панели герметик.
Поднимите и установите все последующие конструкции в соответствии с проектной документацией.
После окончания монтажа основных конструкций приступают к установке доборных элементов, скрывающих угловые стыки и все швы.
Монтаж осуществляют снизу, с отливов и цокольных доборных элементов. При установке используют герметик, его наносят с внутренней стороны.
герметик строительный
Кроме этого используются саморезы того же цвета, что и основной цвет поверхности.
Вертикальный вариант монтажа
Как правило, данный вид монтажа используют в частных домах высотой 3-6 м.
Первая конструкция устанавливается в углу здания.
Если сэндвич-панели соединяются друг с другом с помощью замковых элементов, проследите, чтобы все соединения были очень плотными.
Во избежание нарушения теплоизоляционного контура рекомендуют прокладывать герметик внутрь замка.
Поперечные стыки элементов уплотняют изоляционным материалом. При использовании панелей с ПСБ-С пользуются минватой или монтажной пеной, для элементов с минватой используют минеральную вату.
Швы между сэндвич-панелями закрываются доборными элементами в конце строительных работ.
Ремонт таких зданий
Потребность в ремонте может возникнуть, чаще всего, при механических воздействиях на панель. Отремонтировать конструкции из сэндвичей нужно будет в следующих случаях:
-
Видимые повреждения фасада (царапины, вмятины). Здесь потребуется зачистка места повреждения, шпатлевка и покраска поверхности. Работы нужно делать как можно быстрее, чтобы стеновая панель не впитала влагу.
- Потребность в демонтаже углов, отливов или нащельников. Снимают с помощью специального строительного инструмента нужные части, заменяя их на новые.
Технология проведения ремонтных работ в каждом конкретном случае подбирается индивидуально. Этапы могут быть следующими:
- Зашкуривание поврежденного участка абразивным материалом.
- Использование обезжиривателя для поверхности.
- Шпатлевание обработанного участка вровень с ремонтируемой поверхностью.
- Время на высыхание шпатлевки (1 сутки, или больше, в зависимости от показателей атмосферной температуры).
- Ошкуривание поверхности мелкой шкуркой до гладкости стены.
- Нанесение слоя двухкомпонентной грунтовки.
- Высыхание грунтовки (до 6-12 часов).
- Покраска панели в требуемый цвет.
Мастеру в ремонте понадобятся шпателя, наждак разной зернистости, кисти для грунтовки и краски, шпатлевка, грунтовка и краска. За 2 суток вполне можно сделать ремонт стены. Если здание имеет несколько этажей, или ремонт требуется на большой высоте, приглашают промышленного альпиниста, который выполнит все необходимые работы.
Если требуется выполнить замену уголков, нащельников, то приобретают крепежный элемент и новые уголки (или нащельники, если их меняют). Старые навесные крепежи удаляют. Используют дрель, шуруповерт, саморезы, болты, шурупы, анкеры, в зависимости от требуемого ремонтируемого участка и назначения стены – межкомнатная, внешняя.

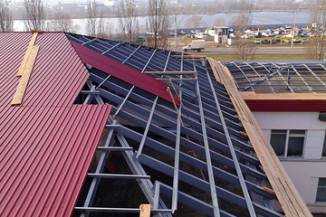

Понятие, строение и преимущества кровельных сэндвич-панелей
Размеры кровельных сэндвич-панелей различны и позволяют применять их повсеместно: от жилых зданий до каркасных сооружений разного назначения: складов, цехов, ангаров, гаражей, торговых центров, павильонов, автомоек, сельскохозяйственных, спортивных, культурно-массовых, административных объектов.
Кроме существующих стандартных размеров, имеется возможность изготавливать изделия по индивидуальным заказам. Могут быть различными ширина, длина, толщина и конфигурация панелей.
Сэндвич-панели для кровли представляют собой трехслойное изделие, наружные стороны которого изготовлены из профилированного оцинкованного металла, толщиной, обычно, 0,5 — 0,7 мм, а внутренняя часть содержит слой утеплителя из стекловолокна, минеральной ваты, пенополиуретана или пенополистирола. Эти части сэндвич-панелей прочно соединены в единое изделие с помощью клея, методов горячего или холодного прессования.
Сторона, предназначенная для наружного использования, имеет вид трапециевидного профиля высотой в 40 мм, с разным количеством ребер жесткости. Она может оставаться оцинкованной или быть окрашенной с помощью полимеров в любой из оттенков цветовой карты RAL. Чтобы исключить перегревание крыши в солнечную погоду, рекомендуется выбирать светлые тона панелей.
Такое покрытие долговечно, надежно защищает от коррозии, воздействия агрессивной среды, дождя, ультрафиолетового излучения. Ребра жесткости придают металлу дополнительную прочность, устойчивость к большим нагрузкам на кровлю в виде льда и снега.
Внутренняя сторона сэндвич-панелей имеет волну 1,5 мм. Эта часть располагается изнутри зданий, может оставаться незашитой другими отделочными материалами, имеет красивый внешний вид и высокие функциональные характеристики.
Опалубка.
Опалубка готовилась в основном из подручных материалов, мы применили обрезки трубы 40х20 для стоек и несущий профнастил Н-60 для бортиков, он как нельзя лучше подходит для этих целей. Высокая волна и дополнительное ребро жесткости не позволяют стенке выгибаться при заполнении опалубки бетоном. Так же для небольших фундаментов можно применить доску, толстую фанеру.
На дно опалубки постелили геотекстиль, но можно использовать почти любую ветро-гидро защитную пленку. Суть такой подстилки, чтобы песок не уходил в грунт. Как раз на геотекстиль засыпали слой песка в 10 см, а сверху такой же слой щебня фракции 5/20. Каждый слой утрамбовали виброплитой.
По щебню вяжется арматурная сетка таким образом, чтобы арматура была ниже верхней точки на 2-4 см. Иначе она будет торчать из пола. Ячейка 150*150 мм из арматуры Д10-12мм. В нашем случае это один слой арматурного каркаса. Для более жесткого основания, можно сделать арматурную вязку в два слоя с промежутками в 5 см. Особенно это актуально для пучинистых грунтов и если заливка бетоном делается без колонн. В этом случае толщину плиты можно даже увеличить до 20-25 см.
Ленточный фундамент
Суть его в том, что все стены сооружения, как внешние, так и внутренние устанавливаются на специальную, как правило, железобетонную, полосу. Материалом для ленточного фундамента может быть и простой бетон, и бутабетон и даже кладка из натурального камня.
Со снижением прочностных свойств использованного материала увеличивается и его расход. Строго говоря, ленточный фундамент может применяться при возведении любого типа зданий, из любых материалов, просто изменяется количество расходуемого материала.
Считается, что закладка требует довольно много времени, но в случае с сэндвич панелями это утверждение несправедливо, т.к. глубина заложения и ширина ленты напрямую зависит от веса стен. Главное требование при закладке этого типа фундамента – это сохранение ширины ленты по всей ее длине. Стоимость напрямую зависит от расхода материала и составляет примерно 5,5 тысяч рублей/куб. м.

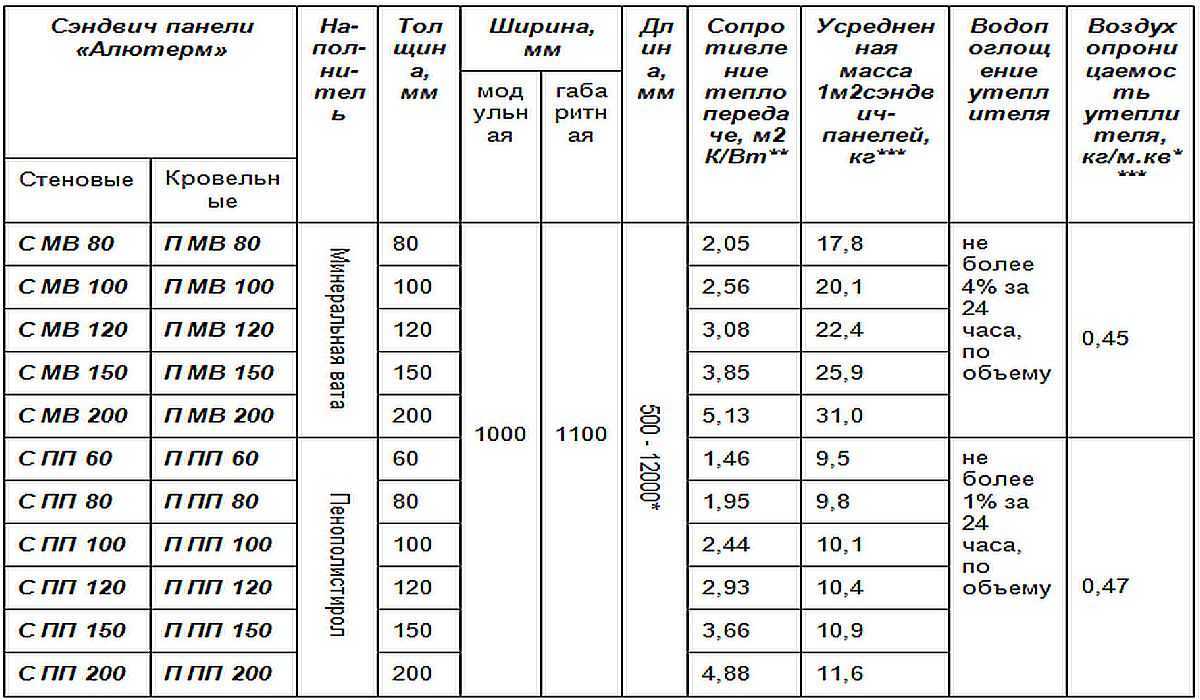

Характеристики и особенности сэндвич-панелей
Только на территории РФ по данным на конец 2014 года действовало более двухсот компаний изготавливающих сэндвич-панели. Это указывает на то, что такой материал пользуется огромной популярностью и получил широкое применение в строительстве. Хотя у каждого производителя технические характеристики продукции могут несколько отличаться, «золотым стандартом» являются следующие показатели:
- Размеры сэндвич-панели. Ширина 1200 см, длина от 0,5 до 8 метров, толщина 0,5-25 см. существует возможность выбрать такую панель, которая бы позволяла обеспечить необходимые теплоизоляционные свойства зданию практически в любом регионе РФ
- Вес. Зависит от наполнителя панели. Если используется полиуретан, то удельная масса изделия будет не больше 15 кг на 1 кв. м, минеральная теплоизоляция увеличивает общую массу практически вдвое
- Тип утеплителя. Применяются как базальтовые наполнители, так и полиуретан. Каждый материал имеет свои отличительные особенности, которые и влияют на сферу и возможности их эксплуатации
- Теплопроводность. Как правило, панели ППУ имеют лучшую теплоизоляцию, чем те, которые изготовлены с минеральным наполнителем. Так, панель ППУ толщиной 12 см равна по своим теплоизоляционным свойствам: кирпичу 210 см; дереву 45 см, минеральной вате 18 см
Характеристики относительно прямого предназначения
В зависимости от своего прямого предназначения все панели можно разделить на три группы:
- Стеновые сэндвич-панели, технические характеристики которых позволяют использовать их в качестве отделочного материала, а также для самостоятельного возведения монтажных конструкций: стеновых перегородок, перекрытий или стен. Имеют высокий уровень звуконепроницаемости и соответствуют нормам пожарной безопасности
- Кровельные сэндвич-панели, технические характеристики которых позволяют выполнить монтаж любого вида кровли при условии, что угол наклона будет не меньше 5 градусов. Используются панели с металлической облицовкой. Отличительной конструкционной особенностью этого материала является простота во время проведения монтажных работ, что существенно влияет на сроки выполнения
- Декоративные. Используются для отделки оконных и дверных проемов, облицовки важных частей здания с высокой посещаемостью. Для такого изделия используется исключительно пластиковая облицовка. Преимуществом использования такой разновидности сэндвич-панелей является отсутствие конденсата на откосах выполненных их этого материала
Внешний вид панелей позволяет использовать их не только в качестве основного строительного материала для скоростного возведения здания. Технические характеристики позволяют применять их для проведения декоративных и облицовочных работ как внутри, так и снаружи здания.
Недостатки сэндвич-панелей
Как и любой другой строительный материал, сэндвич панели имеют свои недостатки. К ним относится следующее:
- Отсутствие устойчивости к механическим повреждениям. Это свойство особенно заметно у ППУ панелей. В местах с высокой вероятностью повреждений лучше использовать изделие с металлической облицовкой
- Необходимость в строго соблюдении этапов монтажа. Возможно, достижение высоких изоляционных характеристик только при соблюдении всех рекомендаций относительно установки изделия. Непрофессиональный монтаж приводит к значительным теплопотерям в здании
На сегодняшний день аналогов сэндвич-панелям не существует. Можно соорудить быстровозводимые конструкции из сэндвич-панелей за несколько месяцев, при этом коэффициент теплоизоляции намного выше, чем у традиционных материалов: кирпича и дерева, что делает их одним из самых популярных строительных материалов.
Описание и область применения
Сэндвич не даром получил такое название. Они состоят из двух каркасных листов, которые крепятся с помощью клеевого состава на тот или иной утеплитель.
Сэндвич-ОСП для строительства частных коттеджей
Основными предназначениями этих панелей являются:
устройство быстровозводимых каркасных сооружений;
Широкое применение панели нашли в сфере услуг, общепита, медучреждений, промышленного и сельскохозяйственного назначения. Автосервисы, крытые продуктовые площадки, промышленные ангары и боксы, крытые спортивные объекты и многое другое, — из сэндвич-панелей возводятся в мгновение ока.
утепление и обналичка жилищно-хозяйственных объектов;
Охотно используются собственниками вторичного жилого и нежилого фонда. С помощью них старые здания и сооружения не только получают современный вид, но и увеличивают теплоизоляционные показатели.
конструкции перегородок из панелей.
Собственники квартир, загородных домов и коттеджей с удовольствием используют для внутренней отделки стен и для сооружения новых перегородок.
Как крепить на стены
Разновидности покрытий
Начиная строительство жилого дома, необходимо продумать все нюансы, включая и качественное утепление. Дом должен быть уютным и комфортным, поэтому процедура утепления жилого дома является важным процессом. Какие утеплители лучше всего подобрать? Какой технологией воспользоваться? Эти вопросы ставят перед собой все строители. Полимеры довольно прочно вошли в жизнь современного человека, заняв свою нишу во многих отраслях промышленности. Современное строительство предлагает разные материалы для создания сэндвич-панелей. Начнем с того, что существует специальное деление всех современных утеплителей на «жесткие» и «мягкие» материалы. Среди «мягких» утеплителей можно выделить стекловолокно, минеральную вату. В качестве «жестких» утеплителей подразумевается пенопласт (вспененный полистирол), пенополистирол экструдированный, монтажная полиуретановая пена.
Для качественного утепления стен неплохим вариантом является применение материалов, состоящих из трех слоев. Различные виды сэндвич панелей создают из следующих полимерных материалов:
- Полиэстер. Подобный материал имеет невысокую стоимость, не имеет ограничений по применению в разных климатических зонах. Данные панели имеют толщину 25 мкм, обладают теплостойкостью до +120оС. При желании можно выбрать вариант панели в глянцевом либо матовом покрытии. Использование подобного покрытия подходит для несущественных эксплуатационных нагрузок.
- Пурал. Покрытие создано на базе полиуретана, имеет красивую матово-шелковистую поверхность. Панели из подобного материала подходят для создания внешних и внутренних ограждающих конструкций. Пурал отличается стойкостью к агрессивным химическим веществам, способен выдерживать существенные перепады температур. Для панелей в 50 мкм характерны прекрасные антикоррозийные характеристики, высокая пластичность при пониженных температурах.
- Поливинилдифторид. В данном композитном материале содержится до 80 % поливинлдифторида, а также 20% акрила. Такие сэндвич панели рассчитаны на диапазон температур -60оС +120оС. Материал устойчив к УФ излучению, агрессивным средам, обладает отличной механической прочностью. Такие панели незаменимы для строительства сооружений, предполагающих особые условия эксплуатации.
- Пластизоль. Такой полимер позволяет получать панели толщиной до 200 мкм, материал можно применять при наличии загрязнений в ОС.
Какие формулы и методы расчета веса сэндвич-панелей существуют?
Расчет веса стеновых сэндвич-панелей включает анализ и учет различных параметров и материалов, из которых они состоят. Вес панелей является важным фактором при их производстве, транспортировке и монтаже.
Основными составляющими стеновой сэндвич-панели являются:
- Наружные стальные листы;
- Внутренний слой изоляции, обычно из пенополиуретана (ППУ), пенополистирола (ППС) или минеральной ваты.
Для расчета веса сэндвич-панелей используются следующие формулы и методы:
Расчет площади поверхности: Площадь поверхности панели определяется путем умножения ее длины на ширину
Это важно для определения общего количества материала, необходимого для производства исходного размера панелей.
Определение объема: Объем панели рассчитывается путем умножения площади поверхности на толщину панели. Эта формула позволяет определить сколько материала потребуется для каждой панели.
Расчет плотности материала: Плотность каждой составляющей материала (стали и изоляции) измеряется в килограммах на кубический метр
Расчет плотности необходим для определения веса каждого материала в панели.
Вычисление общего веса: Общий вес панели определяется как сумма отдельных весов каждого материала, умноженного на его объем. Это позволяет получить точную оценку общего веса панели.
Учет других факторов: Помимо основных материалов, вес панели может зависеть от других факторов, таких как наличие дополнительных слоев, использование декоративных покрытий и внутренних элементов укрепления. При расчете веса необходимо учитывать все эти факторы.
Важно отметить, что при расчете веса стеновых сэндвич-панелей необходимо обращать внимание на требования и стандарты, установленные в строительных кодексах и нормативных документах. Это позволит обеспечить безопасность и надежность конструкции
Кровельные материалы обладают иными свойствами
В рамках отечественного и мирового рынка предлагаются не только стеновые сэндвич панели, но и их кровельные модификации. Они, конечно же конструктивно в определенной мере повторяют стандартные стеновые изделия. Однако, существуют у них и некоторые отличительные характеристики. К примеру, внешний стальной лист всегда профилируется, благодаря чему обеспечивается прекрасная защита от влаги, а дизайн внутреннего листа заказчик может придумать какой угодно.
| Таблица максимальных пролетов между узлами крепления к стеновым прогонам при расчетной ветровой нагрузке 45кг/м2. | |||
| Толщина панели, мм | Максимальный пролет, м | ||
| Минераловатная плита | Пенополистирол | ||
| 50 | 3,93 | 4,5 | |
| 80 | 5,5 | 6 | |
| 100 | 6,01 | 6,5 | |
| 120 | 6,3 | 7,1 | |
| 150 | 7,01 | 7,5 | |
| 200 | 7,3 | 8,3 | |
| 250 | 8,1 | 8,7 |
Панели не должны сильно давить на стропила
Листовая сталь в таких изделиях на порядок толще. Если в стеновой категории допустима максимальная толщина в 0.7 миллиметров, то в данном случае допускается и 1 миллиметр. Особенными свойствами обладает и полимерный состав, которым покрывается изделие. Его дополняют веществами, которые в конечном итоге повышают антикоррозийные свойства изделия. Помимо этого, полимерный состав обеспечивает замечательную устойчивость к пагубному влиянию солнечных лучей, да и агрессивные факторы окружающего мира не так страшны кровельным сэндвич панелям. Отличает их также и то, каким способом обеспечивается соединение элементов изделия. Производители качественной продукции отдают предпочтение соединению внахлест, «F-Lock». Эти типы замковых соединения прекрасно себя покажут в условиях влияния влаги. Стоит отметить, что нормативный для такого типа сэндвич панели вес в среднем несколько выше. Речь идет о диапазоне 12.7 – 98 килограмм на каждую единицу продукта в зависимости от типа используемого утеплителя.
| Минераловатная плита (основа – базальтовое волокно) | Это синтетическое волокно получилось в результате расплавления – песка и горных пород (минерального сырья). Его структурный состав аналогичен асбесту, но минераловатная плита безвредна. Обладает отличной теплоизоляцией и звукоизоляцией, не горюче. Сэндвич панели с таким утеплителем идеальны в постройке объектов, к которым выдвинуты строгие противопожарные требования. |
| Пенополистирол | Материал для теплоизоляции, который получается путем температурной обработки при вспенивании полистирола. Пенополистирол имеет превосходную теплоизоляцию, звукоизоляцию и экологичен. В составе применяются различные добавки, в зависимости от их присутствия может быть присвоен класс горючести Г1-Г2. |
Кровельные панели отличаются от своих стеновых аналогов
Панели из металла и прессованного бумажного и древесного волокна
Кроме перечисленных выше, находят применение также панели на основе прессованного древесного и бумажного волокна. Чтобы избежать набухания материала под воздействием дождевой воды, такие изделия пропитывают водостойкими составами и ламинируют полимерными покрытиями. Внешний вид такого декора не уступает материалам из ПВХ, но значительно легче и дешевле. Плиты из древесных волокон обладают хорошей теплоизоляцией.
В большинстве случаев такого рода стеновые панели для наружной отделки используются для декорирования фасадов домов, одноэтажных зданий, построенных из кирпича или цементных блоков. Вес материала небольшой, поэтому их можно крепить непосредственно на стену.
Обязательным условием использования такой отделки является последующая обработка защитными лаками на основе силикона. При правильной обработке срок службы стеновых панельных конструкций можно легко довести до 10 лет.
Иногда в качестве дополнительной защиты от воздействия окружающей среды на наружные стены устанавливают панельные пластины из листового металла, чаще всего алюминия или оцинкованной стали. На металлическую поверхность наносится полимерное покрытие из винила или ПВХ с тиснением, имитирующим кирпичную кладку или природный строительный материал. Чаще всего такими пластинами закрывают уложенную стеновую теплоизоляцию, требующую защиты от дождя, ветра, солнечного излучения. Срок службы – 25-30 лет.
Как устроена кровля из сэндвич-панелей
Сэндвич-панелями очень удобно покрывать небольшие здания. Это связано с тем, что для них требуется стропильная конструкция. Опорами для панелей служат коньковая балка и мауэрлат, а между собой отдельные плиты соединяются при помощи замков. Такая конструкция способна выдерживать ветровые и снеговые нагрузки, а отсутствие традиционной стропильной системы помогает значительно сэкономить средства.
Схемы и проекты крыш из сэндвич-панелей
Если длина пролёта превышает 4 м, рекомендуется создавать добавочные прогоны. Чтобы установить балки, в сэндвич-панелях вырезают карманы соответствующего размера, после чего их закрывают вкладышами из дощечек, которые устанавливают на пену и закрепляют саморезами.
Некоторые мастера укладывают сэндвич-панели на систему стропил, но в обычных условиях это является перестраховочной мерой. Монтаж этого кровельного материала выполняется проще и быстрее по сравнению с установкой других покрытий. Здесь не надо:
- создавать обрешётку;
- укладывать паро- и гидроизоляционные плёнки;
- использовать утеплитель;
- делать вентиляционные зазоры.
Расчёт кровельных сэндвич-панелей
При расчёте угла наклона крыши из сэндвич-панелей надо обязательно учитывать существующие рекомендации СНиП, которые описаны выше. Уклон кровли может измеряться в градусах или процентах.
Чтобы самостоятельно рассчитать угол наклона, надо высоту конька (Н) разделить на длину проекции ската на перекрытие здания (l) и умножить полученное значение на 100. В результате получится уклон в процентах. Если надо перевести его в градусы, используют специальную таблицу. Например, при Н=2 м и l=6 м α=2/6*100=33,3%. Используя таблицу, определяем, что в градусах величина уклона составит 18–19о.
Чтобы определить уклон кровли, надо замерить высоту конька и длину проекции ската крыши на перекрытие здания
Таблица: значения уклона крыши в градусах и процентах
| Градусы | % | Градусы | % | Градусы | % |
| 1 | 1,75% | 16 | 28,68% | 31 | 60,09% |
| 2 | 3,50% | 17 | 30,58% | 32 | 62,48% |
| 3 | 5,24% | 18 | 32,50% | 33 | 64,93% |
| 4 | 7,00% | 19 | 34,43% | 34 | 67,45% |
| 5 | 8,75% | 20 | 36,39% | 35 | 70,01% |
| 6 | 10,51% | 21 | 38,38% | 36 | 72,65% |
| 7 | 12,28% | 22 | 40,40% | 37 | 75,35% |
| 8 | 14,05% | 23 | 42,45% | 38 | 78,13% |
| 9 | 15,84% | 24 | 44,52% | 39 | 80,98% |
| 10 | 17,64% | 25 | 46,64% | 40 | 83,90% |
| 11 | 19,44% | 26 | 48,78% | 41 | 86,92% |
| 12 | 21,25% | 27 | 50,95% | 42 | 90,04% |
| 13 | 23,09% | 28 | 53,18% | 43 | 93,25% |
| 14 | 24,94% | 29 | 55,42% | 44 | 96,58% |
| 15 | 26,80% | 30 | 57,73% | 45 | 100% |
Для расчёта нагрузок и шага установки прогонов надо знать такие параметры:
- толщина панели. В центральных регионах РФ достаточно толщины в 12–15 см;
- угол ската;
- средняя высота снегового покрова. Для центральных регионов она составляет около 40 см. Надо учитывать, что вес мокрого снега составляет около 800 кг/м3.
Для примера рассчитаем шаг между опорами для кровельных сэндвич-панелей толщиной 150 мм при угле наклона 25о. Так как высота снежного покрова около 40 см, а на крышу он действует под углом, соответствующим её уклону, то нагрузку на квадратный метр кровли можно рассчитать по формуле Р = 0,4 м (средняя высота снежного покрова)* 800 кг/м3 (вес мокрого снега)*cos 25о = 290 кг/м2. По таблице определяем, что при такой толщине панели и нагрузке шаг пролёта должен быть равен 1,5 м. Для обеспечения запаса прочности рекомендуется уменьшить ширину пролёта приблизительно на 30%, поэтому принимаем её равной 1 метру.
Таблица: зависимость допустимой нагрузки на сэндвич-панели от их толщины и величины пролёта
| Толщина сэндвич-панели, мм | Размер пролёта, м | |||
| 1,5 | 2 | 2,5 | 3 | |
| 80 | 190 кг/м2 | 150 кг/м2 | 106 кг/м2 | 65 кг/м2 |
| 100 | 210 кг/м2 | 190 кг/м2 | 150 кг/м2 | 106 кг/м2 |
| 120 | 250 кг/м2 | 200 кг/м2 | 190 кг/м2 | 150 кг/м2 |
| 150 | 290 кг/м2 | 240 кг/м2 | 200 кг/м2 | 190 кг/м2 |
| 200 | 350 кг/м2 | 310 кг/м2 | 260 кг/м2 | 210 кг/м2 |
| 250 | 400 кг/м2 | 360 кг/м2 | 330 кг/м2 | 310 кг/м2 |
