Как сделать опалубку для фундамента своими руками: инструктаж по обустройству + советы специалистов

Инструкция по монтажу опалубки перекрытий

Инструкция проведения работ включает следующие этапы:

К верхней части стоек крепятся продольные брусья, второй конец которых фиксируется на стене.

Таким же образом собирают второй ряд. Для этого под опоры укладывается доска толщиной 5 см.

Укладываются поперечные брусья с шагом 60 см.

Устанавливают опорные стойки (строго вертикально).

Стойки соединяют между собой раскосами.

На поперечные бруски укладываются листы фанеры, не оставляя щелей.

Торцы перекрытия защищаются кладкой из блоков или кирпича.

Собирается каркас из арматуры. При этом оставляют при необходимости места для коммуникаций.

Когда все работы выполнены, можно заливать бетон. Снимают опалубку через 3 недели.

Стоит ли делать опалубку самому или лучше заказать готовую?

Изготовив опалубку своими руками вы неплохо сэкономите на строительстве дома, однако если у вас и строителей нет должного опыта, качество такой опалубки может оставлять желать лучшего.

Учтите, что неправильно сделанная своими силами опалубка может привести к ее деформации или изгибу, и тогда она не будет выполнять свою функцию должным образом. Кроме того, есть риск столкнуться с массой других проблем:

1. Первая проблема — технология. Речь идет о правильном подборе бетонной смеси, арматуры, четком соблюдении всех пропорций;
2. Вторая проблема — материал опалубки. И внешний вид образуемых конструкций;
3. Третья — правильное закрепление всех конструкций опалубки.

Есть еще четвертая проблема, которая также очень важна — это время. Учтите: на самостоятельное изготовление по всем технологиям одной лишь опалубки для фундамента потребуется не менее 4-7 дней. А ведь еще остаются стены, перекрытия, лестничные пролеты… Все это время вы будете оплачивать труд строителей, возможно аренду техники, инструмента. Есть ли выгода от такой экономии? Или лучше заказать готовую опалубку? Полагаем, ответ очевиден.

Что касаемо цен на готовые опалубки, то они вполне доступны. Так, к примеру, в Ленинградской области стоимость аренды опалубки перекрытий составляет 170 руб/м2, стеновой опалубки — 450 руб/м2, опалубки колонн — 6500 руб/комплект.

Расчет опалубки для фундамента

Под расчетом в данном случае понимают вычисление необходимой толщины щитов или досок конструкции с учетом расстояния между опорами, удельной массы заливаемой смеси и способности к сопротивлению материала формы. Традиционная, самая простая конструкция опалубки представляет собой установленные на дне предварительно выкопанной траншеи щиты, удерживаемые в вертикальном положении специальными опорами.

Выбор между кольями или раскосами зависит от объема заливаемой смеси и типа грунта: для небольших фундаментных лент (250…400 мм) и плотного, не склонного к осыпанию или сползанию грунта, достаточно кольев. При наличии сомнений лучше отдать предпочтение раскосами, поскольку они способны удержать щиты на месте даже при увеличенной нагрузке.

Формула расчета толщины щитов (минимальной)

Здесь

• G — нагрузка жидкой смеси на опалубку, она принимается максимальной и определяется как произведение удельного веса бетона на толщину заливаемого слоя G = q x H. Удельный вес составляет q = 2500 кг/м.куб., H – высота фундаментной ленты в метрах;
• n – бетонной смеси. Если виброуплотнение не применяется, коэффициент равен единице;
• l – расстояние между опорами щитов, в метрах;
• T – сопротивление материала щитов нагрузке, для древесины принимается равным 8 х 105 кг/м.кв.

С учетом сложности самостоятельного определения марки бетона, соответственно, его плотности, а также отсутствия точных данных о сопротивлении материала щитов для опалубки, вычисления проводятся приблизительно, для усредненных значений. Обычно толщина доски принимается равной 25 мм.

Вторая часть расчета – определение необходимого количества досок заданной толщины, числа крепежных элементов. Для этих вычислений необходимо знать длину ленты фундамента, высоту заливки. Длина ленты умножается на два, поскольку щиты располагаются с обеих сторон. При устройстве ленточного фундамента со ступенью расчет проводится дважды – для первого и второго этапов заливки. Количество пиломатериалов определяется на основании данных о том, какая доска для опалубки фундамента будет использоваться (размеры).

Составление плана, подобного представленному на иллюстрации, поможет сориентироваться в более точном вычислении необходимой длины формы, числе соединительных и опорных деталей.

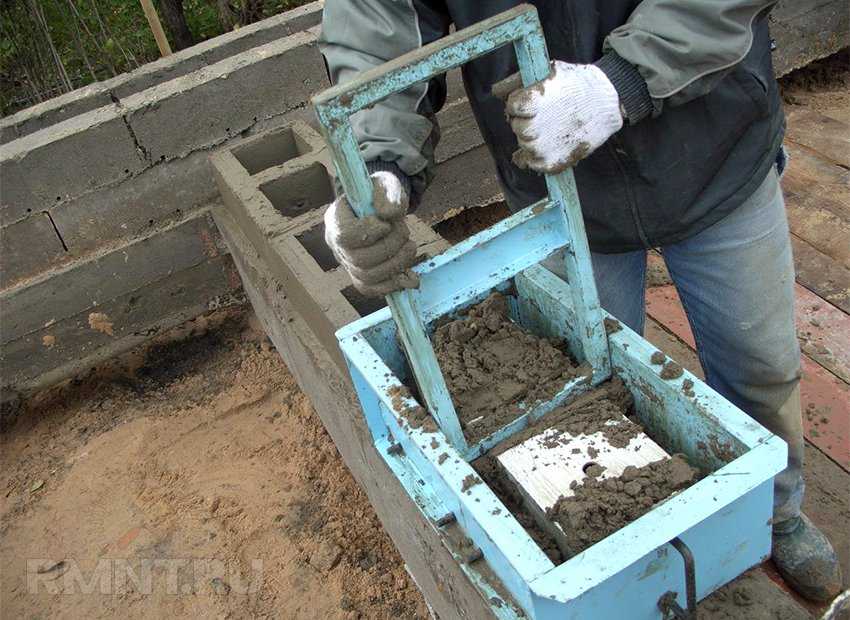

Технология ТИСЭ: строим тёплые стены дома своими руками

Описанная в статье технология возведения стен — передовой край частного строительства. Мы расскажем о том, как возводят такие стены и в чём их преимущества и недостатки. Из статьи вы узнаете, как происходит формовка блоков на месте и сколько стоит стена, построенная по технологии ТИСЭ.

Аббревиатура ТИСЭ — технология индивидуального строительства и экономия, говорит сама за себя. Многолетний опыт инженеров позволяет утверждать, что для достижения качественного результата — надёжных и тёплых стен — совсем необязательно приобретать дорогие и «вечные» материалы, достаточно организовать пространство внутри стены. Ведь стены дома — одна из наиболее дорогих и объёмных его частей. На них идёт много материала, при этом решающее значение имеет не их стоимость, а правильное применение.

Изготовление опалубки (пошаговая инструкция)

Изготовление опалубки

Устройство фундамента включает в себя изготовление опалубки. Изготовить, а потом установить её на строительной площадке самостоятельно вполне возможно, выполняя несложные правила.

Щитовая

Перед работами по изготовлению формы необходимо:

1Подготовить инструмент: рулетка, уровень (простой – 1 м, водяной – 10 м), молоток, шуруповерт, саморезы по дереву

2Выполнить расчет материала

3Приобрести материал: доска обрезная, брус 50*50 мм, шпильки металлические ф10 мм с шайбами и гайками

Котлован под фундамент

1ШАГ 1

Котлован. Приступая к работам необходимо подготовить котлован будущего фундамента. Копать траншеи нужно на 5-10 см шире, чтобы после установки и раскрепления плоскостей из досок можно было засыпать пространство землёй, тем самым укрепив конструкцию.

При установке опалубки на поверхности, требуется выполнить разметку с помощью специальной проволоки (струна обноски). Любой шнур будет ненадёжен, так как может порваться в процессе работ.

Разметка фундамента

2ШАГ 2

Расчет. После выполнения разметки выполняется расчет количества материала.

Для определения количества доски вычисляется периметр фундамента, показатель умножается на 2. Затем, исходя из высоты конструкции и ширины доски, определяем количество досок по вертикали. Умножая этот показатель на вычисленный ранее удвоенный периметр, получается количество пиломатериала в погонных метрах. Разделив на 3-4 м (обычная длина доски) вычислим количество досок в штуках (так их легче заказать).

Количество бруска берется из расчета высоты конструкции, принимая во внимание тот факт, что бруски размещаем через 40-50 см по всей длине. Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки. Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки

Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки.

Учитывая все вычисления, а также места установки элементов, можно определить количество материала.

Заказывать материал необходимо с погрешностью +5%. Этот запас поможет устранить погрешности при расчетах.

Изготовление щитов

3ШАГ 3

Изготовление щитов. Исходя из высоты конструкции, сбиваются изделия из досок и брусьев, которые располагают по длине через 40-50 см. Длина плоскостей зависит от размера доски (это может быть 3 или 4 метра).

Установка опалубки

4ШАГ 4

Установка опалубки. Первым этапом забиваются колья из брусков по углам фундамента. Между этими кольями с промежутком 60 – 80 см забиваются промежуточные бруски. Вдоль брусков укладывается направляющая доска, на которую устанавливаются заготовленные щиты. Плоскости саморезами крепятся к установленным кольям.

Для фиксирования геометрических размеров, внутри конструкции крепятся  распорки. Для защиты опалубки от «распирания» бетоном, устанавливаются шпильки.

Установку и фиксирование щитов необходимо контролировать уровнями, как по горизонтали, так и по вертикали. Шпильки в каркас необходимо устанавливать через трубки (втулки) большего, чем шпилька, диаметра. Это необходимо для последующего демонтажа.

Подготовка к заливке

5ШАГ 5

Подготовка к заливке. После установки плоскостей, проверяют всю конструкцию на отсутствие щелей. Для гарантированного обеспечения герметичности конструкции, внутреннюю поверхность выстилают плёнкой, чтобы исключить протечку бетона.

По окончании монтажа, проводят армирование будущего основания: устанавливают подготовленные армокаркасы и закладные детали, если этого требует конструкция.

При установке конструкций опалубки, в местах, где планируется провести коммуникации (трубопроводы, кабели) через фундамент, необходимо установить трубы диаметром 100 мм.

Клюква садовая: посадка и уход, рекомендации по выращиванию из семян на дачном участке, полезные свойства, использование кулинарии | +Отзывы

Что нужно знать при выборе материала для опалубки

Формирующие конструкции, используемые для заливки фундамента, можно собирать из разных материалов. На выбор типа опалубки оказывают влияние такие критерии: разновидность фундамента, его ширина, протяженность и т. п. Для сборки формы чаще всего используются следующие материалы:

• дерево;
• пенополистирол;
• металл;
• железобетон.

Дерево. Как уже говорилось выше, формы для фундамента из данного материала встречаются чаще всего. Щиты для опалубки в этом случае могут отличаться по своей конструкции. Наиболее распространено использование листовой фанеры, которая фиксируется на распорки, изготовленные из деревянной доски.

Преимуществом деревянной конструкции является ее доступность. А также стоит отметить, что стоимость такой формы довольно низкая. Деревянные элементы монтируются сравнительно легко. Все, что для этого нужно, – знать технологию работ и придерживаться ее. Для установки такой конструкции не употребляются сложные специализированные инструменты.

Опалубка из пенополистирола стала очень популярной благодаря своей практичности и функциональности

Основным недостатком опалубки для бетона, изготавливаемой из древесины, является необходимость использования дополнительных элементов. Это нужно для того, чтобы усилить конструкцию. Чаще всего такая потребность обусловлена габаритными отличиями отдельных деталей формы. Организация данной опалубки требует обязательного предварительного расчета материалов.

Пенополистирол. Второй по популярности материал. Из него изготавливаются составляющие элементы несъемной конструкции. Помимо выполнения формирующей функции, он является хорошим утеплителем, защищая фундамент здания от низкой температуры, ветра и воды. Такая конструкция легко монтируется, однако ее стоимость не слишком доступная. Проблемы могут возникнуть и при подборе отдельных составляющих элементов.

Железобетон. Люди, задающиеся вопросом о том, из чего сделать опалубку, нередко выбирают и другие, менее популярные материалы. В качестве примера можно привести железобетон. В частном строительстве такой способ практически не используется, так как окончательная стоимость работ слишком высокая. А также стоит отметить трудоемкость организации такой опалубки.

Железобетонная конструкция собирается из отдельных плит. Основным преимуществом такой опалубки является то, что ее монтаж позволяет уменьшить толщину самого фундамента.

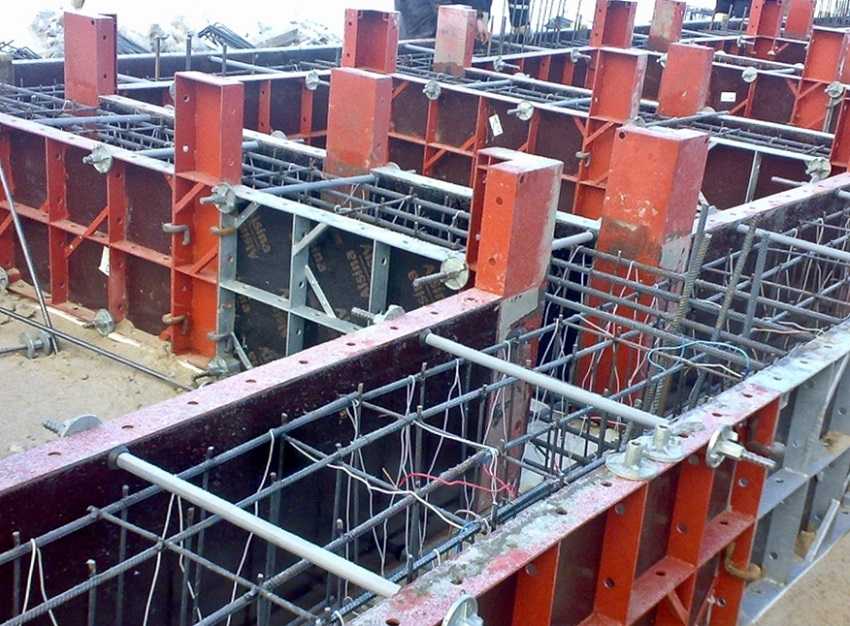

Металл. Металлическая форма является отличным вариантом в том случае, когда необходимо построить ленточный фундамент. Она также используется для монолитных конструкций. Неоспоримым достоинством этого способа является то, что при желании арматуру, укрепляющую бетон, можно приварить непосредственно к металлическим щитам опалубки. Такая конструкция отличается высокой прочностью и надежностью.

Металлические конструкции для опалубки имеют один недостаток — высокая стоимость

Еще одним преимуществом металла считается его универсальность. Такие листы можно гнуть, меняя их форму по необходимости. Недостатком такого варианта является высокая стоимость конструкции.

Опалубка для фундамента своими руками из подручных материалов

Для сборки опалубки применяются не только специализированные материалы. Например, небольшую форму для фундамента можно выполнить из подручных средств. Это могут быть старые двери, части мебели, доски, шифер и т. д. Основным преимуществом этого способа является его дешевизна.

Стоит отметить, что сконструировать такую форму достаточно сложно, так как довольно трудно подобрать нужные детали. Добиться герметичности опалубки, изготовленной из подручных средств, очень нелегко. Именно поэтому данный метод не пользуется популярностью. Его можно применять при постройке бетонного забора. Форма для ограждения, выполненная по такой технологии, требует учета возможных проблем, которые иногда возникают во время работы.

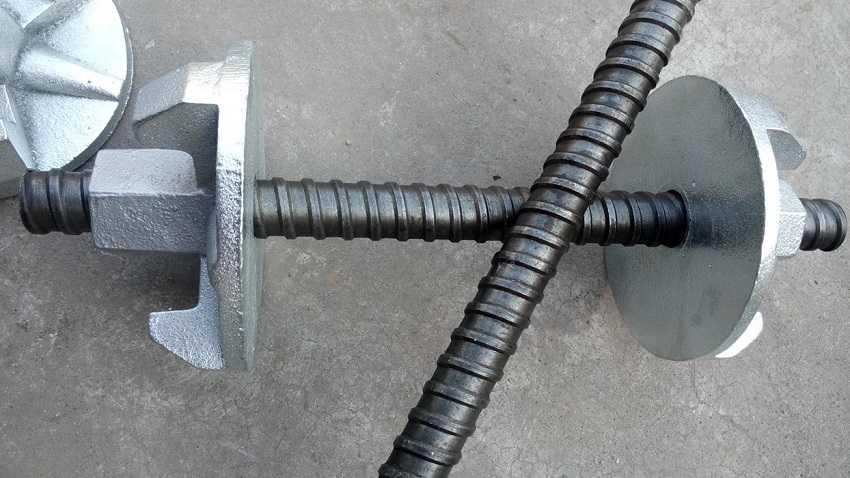

Для стягивания стенок опалубки используют специальные шпильки

При использовании любых материалов рекомендуется применять специальные шпильки для опалубки. Они необходимы для стягивания стенок конструкции. Жесткость произвольной опалубки гораздо ниже, чем данный показатель форм, собранных из специализированных деталей. При организации такого варианта повышается риск возникновения утечки раствора.

Рекомендуется учесть, что в этом случае не обойтись без дополнительных крепежных элементов. Чтобы обеспечить хорошую жесткость и устойчивость конструкции, необходимо выставить специальные расклинки и опоры. Следует помнить, что такой метод категорически нельзя использовать при организации фундамента для жилых зданий.

Опалубка для забора своими руками: пошаговая инструкция

Формирующая конструкция используется не только для заливки фундамента жилых и хозяйственных построек. Необходимость в опалубке присутствует и при монтаже некоторых защитных сооружений. Прочное основание забора гарантирует защиту участка от проникновения посторонних лиц.

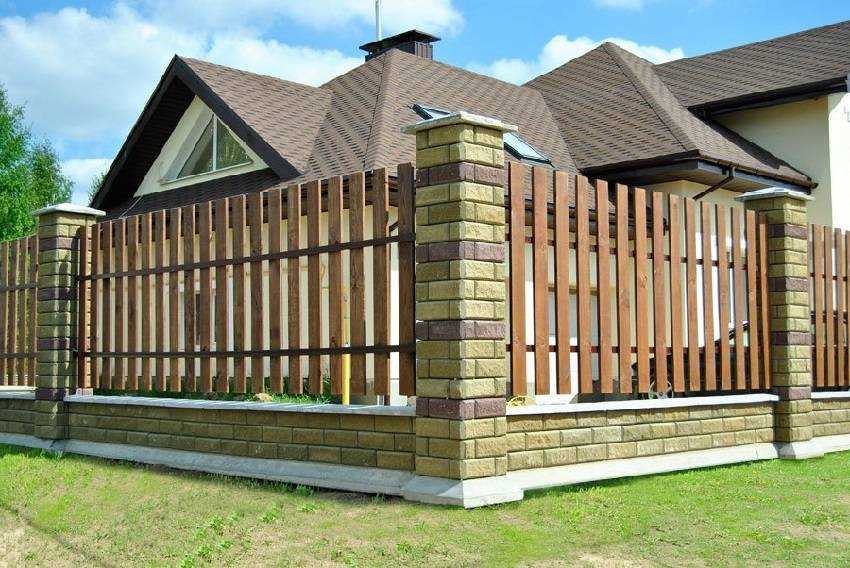

Возведение забора не обходится без заливки фундамента

Перед началом монтажа опалубки в этом случае также понадобится провести определенную подготовку. Первым делом нужно выполнить разметку периметра будущей конструкции. Затем выполняется подготовка грунта, предполагающая удаление растительности, камней, мусора и других преград, которые могут помешать установке опалубки под забор. Далее можно приступить к рытью траншеи. При этом стоит учесть несколько правил. В точках, соответствующих установке опорных элементов (столбов), глубина должна достигать 80 см. Аналогичный показатель для пролетов составляет 50 см.

Как самому построить опалубку под фундамент забора? Дома выполнить данное приспособление не так сложно. С подобной работой может справиться даже человек, не имеющий соответствующего опыта. Для организации формирующей конструкции под основание ограждения следует придерживаться поэтапного алгоритма действий.

Первым делом нужно усилить гидроизоляционные качества древесины, из которой будет выполняться опалубка. С этой целью чаще всего применяют отработанное машинное масло. Далее производится установка вертикальных кольев. Дистанция между ними должна быть не меньше 50 см, но и не больше 1 метра.

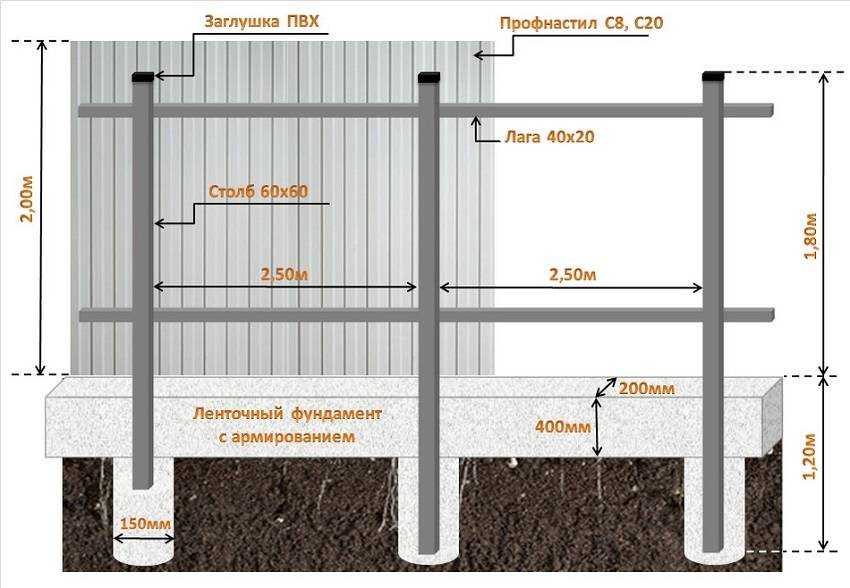

Фундамент нужен даже для забора из профнастила

Затем выполняется монтаж опорных стоек из бруса и производится фиксация к ним щитов. Для закрепления в этом случае используют обычные гвозди или же саморезы. На следующем этапе необходимо стянуть щитовое ограждение проволокой и установить арматурную сетку.

После монтажа арматуры производится фиксация верхней части каркаса. Для этой цели применяют деревянные бруски. В углах располагаются скобы, выполняющие крепежную функцию. На заключительном этапе потребуется заделать щели в конструкции. На этом заканчивается монтаж опалубки для основания забора.

Самостоятельная установка опалубки для основания жилой или хозяйственной постройки требует серьезной подготовки. Помимо составления плана, следует выполнить расчет количества необходимых материалов. Перед сборкой данной конструкции рекомендуется изучить все возможные видеоматериалы на данную тематику.

Инструкция по монтажу опалубки

Выше приведена общая инструкция по монтажу опалубки любых конструкций. Но при сборке форм для фундамента, стен и перекрытий существуют особые нюансы, о которых обязательно нужно знать.

Фундамента

При монтаже опалубки для ленточного фундамента часто используют щиты, сделанные из досок или фанеры. Именно эти элементы принимают на себя основную нагрузку, оказываемую бетонным раствором.

От того, насколько правильно будет выполнена сборка опалубки для фундамента, зависит прочность и срок службы всего здания, поскольку фундамент является его основой. Прежде чем начинать устройство фундамента, необходимо провести ряд подготовительных мероприятий.

На начальном этапе необходимо ознакомиться с требованиями проекта, кроме того, необходимо принять во внимание климат. Проводить работы, желательно, при положительных температурах, то есть поздней весной или летом, когда заморозки маловероятны

Если планируется строить самый распространенный вариант опалубки из досок, то порядок действий должен быть таким:

• на подготовленной площадке производится обозначение углов заливаемого фундамента. К этим брускам будут крепиться остальные элементы;
• замеряется расстояние между брусками и в зависимости от полученных результатов, собираются щиты из досок;
• сколачивают щиты при помощи брусков, которые должны оставаться с внешней стороны форм;

• щиты изготавливают в двух экземплярах, так как эти элементы устанавливают друг напротив друга;
• проводится герметизация щитов, кроме того, проводится обработка их внутренней поверхности, она должна быть максимально гладкой;

щиты устанавливают между угловыми брусками, надежно скрепляя элементы друг с другом. С внешней стороны их укрепляют путем установки укосов. Шаг расположения этих элементов зависит от толщины фундамента и составляет от 0,5 до 1 метра. Внутри щиты скрепляют путем установки стяжек.

перед заливкой раствора необходимо еще раз проверить горизонтальность и вертикальность установленных элементов.

При сборке опалубки для возведения стен технология проведения монтажа мало отличается от технологии сборки форм фундамента. Используют две разновидности стеновых опалубок:

• мелкощитовая – собирается из относительно небольших щитов из ламинированной фанеры или пластика. Это оборудование подходит для постройки небольших объектов, например, малоэтажных домов;
• крупнощитовая – отличается наличием щитов большой площади. Используется для постройки больших объектов, например, многоэтажных домов.

Расстояние между щитами зависит от толщины стен. При сборке форм следует учитывать необходимость оставления проемов для окон и дверей. Разбираются щиты после полного застывания бетонного раствора.

Перекрытий

При монтаже опалубки перекрытия горизонтальные формы собирают на высоте. Вариант монтажа зависит от того, какая запланирована высота потолков. Чаще всего, применяются конструкции на телескопических стойках, их можно использовать, если высота перекрытий не превышает 4,5 метра.

В нижней части стоек для устойчивости монтируются треноги, а в верхней – крепятся универсальные вилки. Эти вилки используются для крепления несущих балок, поверх которых укладываются поперечные балки.

Поверх балок настилается горизонтальная часть формы – палуба. А по её периметру устанавливаются вертикальные бортики, их высота зависит от проектной толщины перекрытий.

Несъемной

Монтаж несъемной опалубки производится проще, чем сборка переставных форм. Для сборки неразборной опалубки выпускаются специальные блоки из вспененного полистирола. Намного реже используются другие варианты материала – железобетон, арболит, металл.

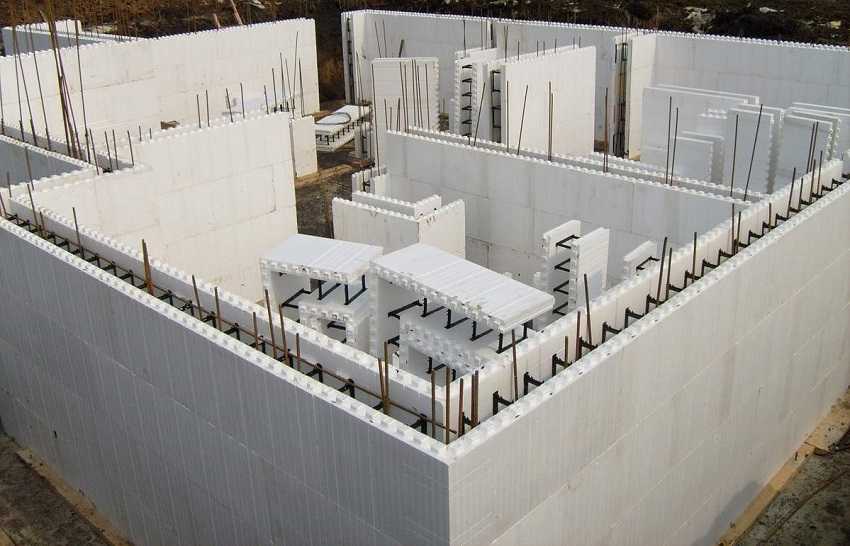

Блоки из пенополистирола устанавливаются на предварительно подготовленное основание. Если это опалубка стен, то их ставят на готовый фундамент, покрытый слоем гидроизоляции. Блоки насаживаются сверху на выступающие из фундамента пруты арматуры. Боковое соединение смежных блоков происходит за счет имеющихся на них креплений.

Итак, монтажные работы по сборке опалубки – это крайне важный этап возведения здания. От качества выполненных работ напрямую зависит не только внешний вид отливаемой конструкции, но и её прочностные характеристики

Поэтому к проведению монтажа необходимо отнестись с особым вниманием и тщательно выполнять все технологические требования

• Аппликация аквариум 1 класс технология школа россии



• Приложения производной к исследованию функции кратко



• Особенности процесса чтения у учащихся начальных классов общеобразовательной школы с дислексией



• Школьная информатика и проблемы устойчивого развития 2021



• Родительское собрание в доу на тему воспитание самостоятельности у детей

Расчет опалубочной конструкции

Одним из этапов монтажа съемной опалубки является расчет необходимого количества материала. Это необходимо для того, чтобы избежать лишних материальных затрат.

При расчете деревянной конструкции во внимание принимаются следующие параметры:

• Периметр стены или фундамента (P). Полученные результаты увеличивают в 2 раза, так как съемная опалубочная конструкция имеет две плоскости.
• Высота заливаемого элемента (H). К этому параметру обязательно добавляют 0,2 метра запаса, так как высота опалубки должна превышать уровень заливаемой бетонной смеси.
• Толщина досок (S).

Чтобы рассчитать необходимое количество пиломатериала, необходимо воспользоваться следующей формулой:

(P*2)*(H+0.2)*S.

Например, необходимо провести расчет деревянной опалубки для фундамента дома, который имеет длину 10 метров, а ширину — 9 метров. При этом учитывается стандартная высота основания дома – 0,5 метра и рекомендуемая для этого вида опалубки толщина доски — 0,025 метра. Имеющиеся данные вставляют в формулу и высчитывают результат:

(10*9*2)*(0,5+0,2)*0,025=3,15.

При получении дробных результатов проводят округление в большую сторону. В частности для возведения фундамента необходимо приобрести 3,5 м3 пиломатериалов.

При расчете опалубочной конструкции для возведения монолитной стены необходимо знать следующие параметры:

• Периметр стены (Р), который также умножают на 2.
• Высота стены (H) с запасом 0,2 метра.
• Толщина доски (S).

Расчет проводится по формуле:

(Р*2)*(Н+0,2)*S.

Рассчитываем съемную опалубку

Для примера возьмем стену шириной 6 метров, а высотой – 3 метра. Рекомендуемая толщина доски для такого типа опалубки 0,03 метра. Подставляем полученные размеры в формулу и считаем:

(6*3*2)*(3+0,2)*0,03=3,456.

То есть для опалубки потребуется 3,5 м3 материала.

Готовая опалубка для фундамента. Что такое съемная опалубка для фундамента: плюсы и минусы, технологии сборки, материалы и инвентарь

Невозможно соорудить загородный дом без обустройства под ним. Помогает обеспечить для песчано-цементной смеси требуемую форму опалубка.

Чаще используют съемную конструкцию, удаляемую после затвердения бетона. О преимуществах и недостатках, разновидностях исходного материала и технологии сборки — читайте далее.

Плюсы и минусы, критерии выбора

Основным преимуществом съемной опалубки является ее экономичность. Используемые стройматериалы относительно дешевы. Кроме того, съемные элементы можно использовать повторно.

К минусам относится необходимость дополнительного утепления и увеличение сроков возведения фундамента.

Возможно, вам будет интересно почитать другие наши статьи о нюансах, а также о внешней и внутренней теплоизоляции цоколя.

Рассмотрим, что используют для сооружения такого заграждения. Выбор большой, сравним лишь некоторые материалы:

• Подручные средства. Подойдет все, что имеет плоскую поверхность (лист шифера, ДСП, профилированный металл).

  Основное преимущество этого варианта — низкая стоимость. Хотя недостатков также хватает — сложный монтаж, плохое качество.

• Дерево. Подойдут толстая фанера либо широкие доски.обычно сооружают, когда строят небольшое здание. Главное достоинство материала — цена, поскольку подойдет наиболее дешевая древесина. Минусом является низкая оборачиваемость, хотя нередко удается использовать щиты несколько раз.
• Металлические листы. Такой материал подойдет для многоразового использования. Из него делают однотипные элементы будущей конструкции. Огромное преимущество — пластичность. Листам удается придать любую, даже округлую форму.
• Синтетический пластик. Все чаще строители начинают использовать современные технологии, делая съемные пластмассовые опалубки. Для сооружения криволинейных конструкций придуманы пневматические детали. В частной застройке нередко применяют пенопласт.
