Качественная окосячка

Общая информация

• Для изготовления обсадной коробки берется древесина, влажность которой не менее 12% – слишком сухой материал при механических нагрузках дает трещины.
• Ширина окосячки должна соответствовать толщине стен, но и по данному параметру есть рекомендуемое ограничение – не более 25(±1) см. Причина та же – риск раскалывания древесины.
• При монтаже обсады традиционные крепежные и фиксирующие элементы в виде скоб, гвоздей, саморезов, распорных клиньев не используются (только в отдельных случаях, при сборке). Не рекомендуется применение для заделки зазоров и монтажной пены. Она обладает склеивающим свойством, следовательно, подвижность пиломатериалов (бревен, бруса) стен и обсады относительно друг друга исключена. Значит, теряется смысл установки в проеме опорной коробки.
• Перед монтажом обсады необходимо произвести замеры проема. Если оконный (дверной) блок уже изготовлен или выбран в мебельном салоне, то ориентир – его габариты. К ним добавляется толщина доски окосячки, и это, с небольшим зазором для утеплителя, соответствует требуемым параметрам проема. Как правило, его незначительное расширение в деревянном доме трудностей не вызывает. При необходимости же чуть сузить проем достаточно увеличить толщину доски для обсады.
• Между верхним элементом окосячки и рядовым бревном (брусом) оставляется зазор порядка 5 мм. Его называют усадочным, и служит он для закладки утеплителя и предотвращения разрушения конструкции вследствие деформации древесины.

Осадка и усадка. Особенности древесины

Деревянные дома в сравнении с кирпичными в более значительной мере подвержены усадке. Но очень часто усадку путают с осадкой.

Осадка происходит вследствие давления строения на грунт, и при одинаковых геологических условиях, чем тяжелее конструкция, тем сильнее дом оседает. Минимизировать эти процессы позволяет правильный выбор фундамента. Следствием неоднородности грунта и разной степени осадки двух смежных стен можно назвать появление в углу трещин на штукатурке или складки на обоях.

Усадка — это изменение геометрии здания за счет высыхания материалов. Она есть у домов из бетона или кирпича, но более всего проявляется у деревянных домов, построенных из бревна или бруса естественной влажности.

Дерево, как строительный материал, имеет неоднородную структуру. Древесина представляет собой совокупность огромного количества сквозных каналов (трахей и трахеид), ориентированных вдоль ствола от корней к кроне. В свежесрубленной древесине всегда содержится вода (весной и летом больше, зимой меньше). Она присутствует в свободном виде внутри полостей каналов, но и есть связанная вода, которая находится в стенках каналов (в набухших микрофибрилах). Обычно количество связанной воды достигает 30% от общей массы условно сухой древесины. При высыхании связанной воды стенки начинают усыхать, что приводит к изменению линейных размеров. Поэтому в этих случаях к отделочным работам, в том числе установке окон и дверей, приступают лишь спустя полгода или год, когда пройдет «активная» фаза усыхания дерева.

У них окна можно вставлять сразу, по завершении строительства стен и крыши. Но и в этих случаях перед монтажом окна в проем вначале монтируют окосячку, или обсаду.

Создание окосячки своими руками

Прежде чем создать обсаду своими руками, необходимо подготовить инструменты для работы:

• электролобзик;
• шлифмашинка;
• дрель;
• бензопила;
• шуруповерт.

Первым и важным моментом является выбор конструкции окон (пластиковых стеклопакетов или деревянных окон), от этого зависит выбор обсады. Если устанавливаются пластиковые рамы, потребуется изготовление опорного порожка. При деревянном варианте окон такой порожек не нужен.

По бокам проема нужно выпилить паз для бруса, который убережет бревна от съезжания. Таким образом получаются своего рода полозья, по которым скользят бревна, не давя на окно.

Верхняя часть обсады устанавливается в последнюю очередь

Монтаж выполняется так:

• происходит установка нижней части;
• крепятся боковые элементы;
• напоследок крепится верхняя часть.

Между верхней частью окосячки и проемом оставляют зазор для компенсации усадки строения. По периметру между обсадой и стеной прокладывают утеплительный материал. Не следует использовать монтажную пену при монтаже окосячки.

Закончив установку коробки, приступают к монтажу рамы. Если рама пластиковая, то нужно по наружной части проема выпилить деревянный слой. Этот создаст упор для пластикового окна и не позволит ее деформировать.

Части обсады соединяются между собой такими способами:

• клиновое соединение;
• саморезы;
• шипованное соединение.

Окосячка в шип с готовым откосом

Если соединение коробки происходит саморезами, внимательно следите, чтобы они не встревали в стеновые бревна. Завершив монтаж коробки, переходят к установке окна и отделке снаружи и внутри. Откосы и подоконник делают из пластика, если рама ставится пластиковая. При установке деревянного стеклопакета откосы можно оштукатурить. На наружной части окна закрепляют отлив и наличники.

Виды и особенности окосячки

Обсадка в деревянном доме может быть одного из трех видов в зависимости от материала и способа изготовления:

• клеевая. Конструкция создается из наборноклеевых досок, тщательно обработанных от сучков и погрешностей в структуре дерева. Хорошо ведет себя при высоких деформациях сжатия;
• из целого массива дерева. Для такой окосячки используется брус или обычная доска. Она выглядит наиболее привлекательно, сохраняя общую текстуру дерева;
• комбинированный. При изготовлении применяются элементы цельного дерева и клеевые части.

Подбирается окосячка окон в зависимости от того, какого рода работы будут проводиться при отделке.

Если вы планируете сохранить первоначальный вид брусового дома, сделанного из сруба или бруса, использовать лучше конструкцию из цельного дерева, который будет гармонично смотреться в целом ансамбле оконного проема и здания.

Для черновых работ вполне подойдут клеевые или комбинированные виды. Они будут незаметны при следующей чистовой отделке дома сайдингом или другими материалами.

Перед началом сборки обсадной коробки и установкой оконной или дверной конструкции учитывайте следующие моменты.

Монтаж окосячки проводится до полного утепления дома. Блоки устанавливаются с учетом лафетов, «скользящих» по направляющим обсадки.

Учитывается материал, из которого сделана дверь или окно (металлические, пластиковые, стеклянные и т. д.). Для изготовления окон или дверей на заказ размеры вычисляются только после полной установки обсадки.

Что представляет собой обсада деревянного окна

Определение и назначение

• нивелирование смещения и коробления проемов;
• минимизация риска разгерметизации и, следовательно, возникновения щелей;
• прекращение деформирования дверей и оконных стеклопакетов, установленных на своих местах;
• удержание венцов на своих местах, тем самым поддержание формы всего сруба.

Основные проблемы, вызванные усадкой брусового дома

• искривлению поверхности простенков и стен;
• образованию щелей и зазоров между брусьями;
• сквозняки, сырость и значительные тепловые потери;
• окна и двери невозможно открыть без приложения значительных усилий;
• перекосы или поломки оконных рам и полотен дверей;
• неприглядный внешний вид всего здания.

Осадка и усадка. Особенности древесины

Устройство

• обсадной коробки;
• межвенцового уплотнителя или шипа с уплотнителем;
• закладного бруска (не всегда);
• внутреннего и наружного наличников;
• отлива;

• Все элементы для окосячки должны быть уже, чем 2,6 см. Если это условие не соблюдается, то со временем обсада треснет и не будет должным образом выполнять свои обязанности.
• Влажность деревянных деталей не должна превышать 10%. При большей влажности велик риск появления грибка и иных микроорганизмов, а при меньшей – внутренних трещин.
• Обсада нужна и при монтаже деревянных, и при установке пластиковых окон. Разница заключается в том, что для деревянных окон и дверей можно делать простую окосячку, а для пластиковых потребуется сложный аналог.

Основные функции обсады

1. Окосячка в брусовом доме укрепляет стены, простенки и проёмы.
2. Обеспечивает невозможность горизонтального смещения брусьев.
3. При вертикальном осаживании стен создаёт независимость дверных и оконных конструктивов от несущих стен. Пазы в боковинах позволяют вертикальное скольжение конструкции.
4. Защита проёмов от давления сверху с созданием необходимого для компенсации усадок зазора.
5. Предохраняет от образования щелей и сквозняков.
6. Создание оптимального климата в помещении с экономией на отопление.
7. Гармоничное оформление дверных и оконных проёмов.

Что такое окосячка? Нужна ли она мне?

Любые постройки из бревна имеют отличительную особенность – строительные элементы проходят «усадку» по причине скачков уровня влажности. Как говорилось ранее, смещение размеров может доходить до 10 сантиметров, что, в свою очередь, пагубно скажется на других элементах помещения.

Таким образом, геометрические объемы сруба изменяются, как в вертикальном, так и в горизонтальном направлениях.

Де-факто усадка сруба способна привести к следующим проблемам:

• Изменение геометрии проемов — заклинивает двери/разрушаются стеклопакеты;
• бревна взаимосмещаются по вертикали от линии отвеса;
• возникающие «мостики холода», приводящие к потере тепла;
• внутренняя электропроводка – обрывается.

С учетом выше озвученных факторов, приступать к отделке дома из дерева следует после усадки. Что бы компенсировать негативные её последствия обязательно нужно провести окосячку проемов. Задача обсады – не допустить описанных выше проблем!

Как рассчитать размеры проемов, если есть размеры окон/дверей

Возьмем для примера окно 1,4 на 1,2 метра в доме из профилированного бруса 150х150. Рассчитывать будем ширину и высоту проема под П-обсаду толщиной 90 мм. Подоконник деревянный, является нижней частью окосячки.

Расчет на примере окна 1400 х 1200 мм.

Исходные данные:

• ширина окна 1400 мм, высота окна 1200 мм
• толщина боковинок — 90 мм, вершника и подоконника — 60 мм
• глубина выбранной четверти под раму — 25 мм
• выпил над вершником — 70 мм

Формула:

Ширина проема = ширина окна + две толщины обсады – две глубины четверти + 5 мм на зазор между обсадой и стеной с каждой стороны и по 10 мм на зазор между обсадой и рамой тоже с каждой стороны.

1400+90+90+30–50 = 1560 мм

Высота проема = высота окна + толщина подоконника + толщина вершника + 25 мм на зазоры – две глубины четверти + зазор над вершником.

1200+90+90+25–40+70 = 1435 мм

Рассчитайте стоимость установки окон в сруб под ключ. Пришлите размеры окон в whatsapp — нажмите, чтобы начать чат Ваши выгоды:

1. Чистовая обсада с пожизненной гарантией
2. Окна Veka или Rehau
3. Установка за 1 день (до 7 проемов)
4. Покраска обсады в цвет окон
5. Никаких дополнительных отделочных работ с окнами не понадобится

Работаем по Московской области и соседним областям. Возможен выезд в другие регионы.

Виды обсад

Различные виды обсад могут отличаться по следующим признакам:

• по типу используемого при их изготовлении материала;
• по оформлению профильного сочленения с простенками в брусовом доме;
• и, наконец, по способу формирования корпуса обсадной коробки

Итак, прежде всего, в соответствии с принятой в строительстве классификации они могут быть чистовыми или черновыми (в зависимости от вида стен возводимого строения). Черновые обсады используются в сооружениях, стены которых подлежат последующей отделке, что позволяет использовать при их изготовлении дешёвый древесный материал.

В том же случае, когда стены строения ничем не отделываются – для изготовления окосячек используется идеально обработанная древесная структура, хорошо смотрящаяся изнутри и снаружи.

А сейчас рассмотрим различия по методу образования профильных замков, оформляемых в виде сочленения «шип в паз». Они могут обустраиваться следующими двумя способами

В первом случае на торцах брёвен или бруса делается шип, а в ответной части окосячки вырезается паз соответствующего размера. При втором способе формирования подвижного сочленения шип и паз меняются своими местами.

По способу изготовления обсад они делятся на сборные, состоящие из специального закладного бруска и толстой обсадной доски и монолитные, изготавливаемые из цельного деревянного бруса. Рассмотрим сначала второй тип исполнения окосячки.

Монолитная обсадная коробка

При этом способе формирования осадной конструкции она изготавливаться из цельного деревянного бруса (монолита), в котором делается частичная выборка материала. При этом в зависимости от типа выборки (паз или шип) ответная часть подвижного сочленения приобретает П-образную или Т-образную форму.

Дополнительная информация:

Перед тем как устанавливать оконный или дверной блок важно проследить за тем, чтобы место его крепления не располагалось напротив зоны выборки в материале монолита. Для обеспечения требуемой прочности такой конструкции оконные и дверные рамы должны фиксироваться в утолщённых частях обсадной коробки.
Перед изготовлением обсадной коробки исходный материал (монолитный или клеёный брус) должен быть хорошо просушен.
При установке пластиковых окон или дверей лицевая поверхность такого обсадного бруса обычно оставляется ровной. А вот в случае, когда предполагается закреплять в обсаде изделия из древесины – вам придётся сделать в нём небольшую выборку (в так называемую «четверть»).
Монолитные обсады принято относить к чистовым видам оформления сочленений.

А вот в случае, когда предполагается закреплять в обсаде изделия из древесины – вам придётся сделать в нём небольшую выборку (в так называемую «четверть»).
Монолитные обсады принято относить к чистовым видам оформления сочленений.

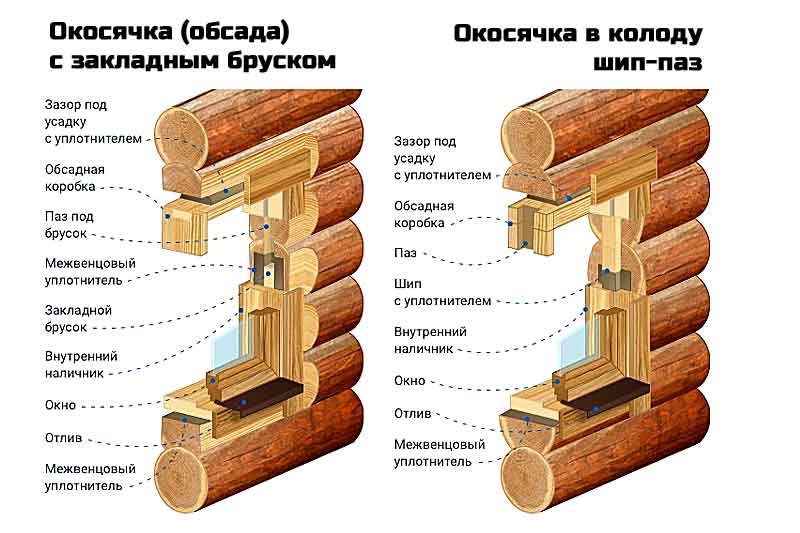

Сборная обсада («в закладной брусок»)

Один из возможных вариантов изготовления черновой окосячки с пазом в брусе проёма называется «в закладной брусок».

Отличие такой обсады от монолита состоит в том, что она собирается из следующих частей:

• двух закладных брусков, свободно фиксируемых в пазах проёма;
• скрепляемых с ними толстых обсадных досок

После сборки такой конструкции на ней фиксируется сама дверная или оконная коробка (иногда она крепится непосредственно к закладному бруску).

Считается, что этот вариант проще в исполнении, однако по причине низкой надёжности крепления к нему прибегают довольно редко (в основном – при установке облегчённых дверных и оконных коробов). Чаще всего такая черновая окосячка окон в деревянном доме применяется в качестве временной конструкции, необходимой только на период просушки сруба (сразу после его сборки). Она используется для того, чтобы стены в процессе сушки не «повело».

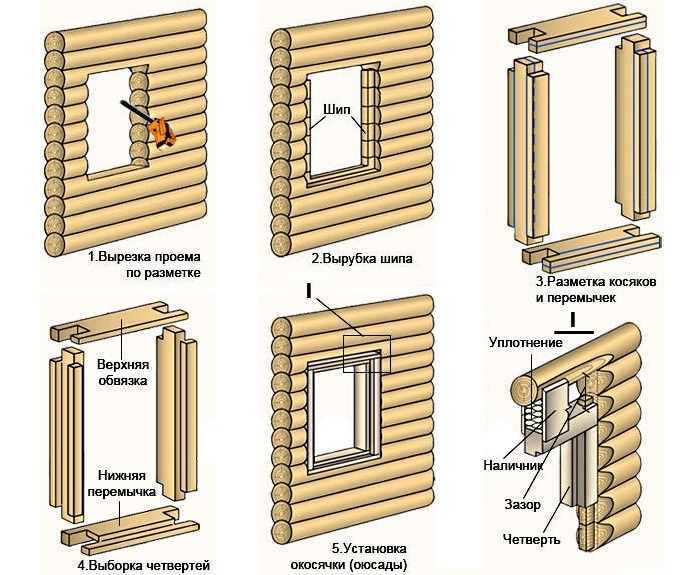

Общие принципы установки обсады в деревянном доме

Вне зависимости от того, какой именно тип окосячки сруба выбран для монтажа окон или дверей, последовательно операций схода.

В бревенчатой или брусовой стене вырезается проем. Если он не был выполнен сразу же при устройстве сруба, лучше дождаться окончания первичной усадки и проверить соответствие будущего проема размеру заказанного/изготовленного окна или двери. После выпиливания проверяется и, если необходимо, корректируется вертикальность/горизонтальность сторон проема.

На торцах венцов устраивается паз (для Т-образной коробки) или гребень (для П-образной обсады из бруса). В обоих случаях паз должен быть на 1…1,5 см шире, чем гребень. Увеличение размера необходимо для установки джутового уплотнителя.

Подготовленный проем и обсадная коробка (хотя бы со стороны прикрепления к срубу) пропитывается антисептическим составом.

В паз закладывается и крепится строительным степлером джутовая лента. При использовании другого уплотнителя/утеплителя используют соответствующий его типу способ крепления.
Укладка обсадной коробки начинается снизу – от «ветрового бруска». Сразу после этого монтируется подоконник.

Следующим шагом монтируются стояки – боковые части окосячки в брусовом доме.
Ставится на место «вершник» — верхний брус коробки

Щель между ним и нижним по отношению к проему венцом заделывается мягким уплотнителем.
Важно: установки элементов обсады «в распор» недостаточно, для надежного соединения необходимо крепление в самозаклинивающий замок (паз-шип с профилем «ласточкин хвост») на герметик.

Производится установка окна в обсаду, при черновой коробке – с заделкой .

Обсада дверей своими руками имеет свои нюансы. Например, в коробке может отсутствовать нижний брус (порог). В этом случае стояки крепят к нижнему венцу болтами или саморезами.

https://youtube.com/watch?v=PN_TIFwsors

Интересно: на схемах установки показано обычно крепление к срубу стояков. Оно выполняется с помощью болтов/саморезов. Однако подоконник или ветровой брус лучше крепить к брусу или бревну деревянными нагелями. Это уменьшает возможные деформации элементов.

Обсада: расценки, стоимость

Расходы на изготовление могут сильно варьироваться: расценки и стоимость на которую зависят от множества факторов, в каждом деревянном строении деталь не просто необходимая, а просто незаменимая!

От чего зависят расценки и стоимость обсады?

От качества древесины, типа обсады, формы обсады, наличия декоративных элементов, размеров проёма, а также от того, куда будет деталь устанавливаться — в брус, бревно или сруб.

Коробка окон изготавливается из сухого материала влажностью 8-12%. Она состоит из вершника, стояков, клеевого подоконника либо подоконной доски в случаях монтажа пластикового подоконника.

Нескольких видов работ:

Массив: все детали изготавливаются путём обработки цельной древесины с сохранением правильной текстуры дерева.

Клеевая: детали такой обсады выполняются из наборноклеевой доски. Клеится в микрошип по всем четырём сторонам. Сучки и смолевые карманы в данном случае вырезаются полностью.

Комбинированная – это самый распространённый вид обсады. Вершник и стояки выполняются из массива сосны. А подоконник из наборноклеевой доски. Вся она имеет чистовой вид и после монтажа нуждается в обработке лакокрасочным покрытием.

Это важно!

Окосячка окон изготавливается по размерам к каждому окну или двери индивидуально. При оформление заказа заказчик должен знать какие окна и двери будут устанавливаться в будущую обсаду.. Может быть изготовлена как с выборкой под окно – этот вариант используется в случаях, когда в доме не будет производиться наружной и внутренний отделки, стены бруса или оцилиндрованного бревна остаются нетронутыми

Может быть изготовлена как с выборкой под окно – этот вариант используется в случаях, когда в доме не будет производиться наружной и внутренний отделки, стены бруса или оцилиндрованного бревна остаются нетронутыми.

Так и без выборки – этот вариант используется в случаях когда дом в будущем планируется к внутренней и наружной отделке. Такой вариант окосячки может быть чистовой и черновой (если при будущей отделке она полностью закроется).

Окосячка может быть как стандартной формы – прямоугольник, так и нестандартных форм. Трапеции, многоугольники, балконные блоки.

Полезный совет!

В нестандартных формах имеются свои минусы, но есть способы их избежать. Такая информация обговаривается с замерщиком на объекте.

Подробнее о процессе

После того, как в деревянном доме прорезают оконные проемы, конструкция сруба уже не имеет той жесткости, как если бы сруб был цельным. Для начала ответим на вопрос, что же такое окосячка оконных проемов, или, как еще ее называют, обсада (деревянный оклад).

После того, как в деревянном доме прорезают оконные проемы, конструкция сруба уже не имеет той жесткости, как если бы сруб был цельным. Особенно это касается самого оконного проема. В процессе усадки бревна могут значительно сместиться по горизонтали, что также приведет к деформации окон.

Всем этим неприятным моментам препятствует окосячка (обсада, деревянный оклад), которая имеет вид деревянного короба. Из всего вышесказанного видно, что установка окосячки в деревянном доме — суровая необходимость. Это актуально не только для бревенчатого дома, но и для брусового.

Процесс установки окосячки достаточно прост. Имея под рукой необходимые инструменты и материалы, окосячку можно установить своими руками.

Предполагается, что оконный проем уже вырезан. Теперь нужно при помощи бензопилы на боковых сторонах проема выбрать шип (гребень). Это делается для того, чтобы окосячка не перемещалась перпендикулярно оси стен.

Затем по полученным размерам изготавливается окосячка. Соответственно в боковых ее стойках нужно выбрать пазы под гребень.

Все элементы окосячки крепятся при помощи нагелей. Монтаж окосячки начинается с нижнего бруса. Под него предварительно прокладывается слой льноткани или джута.

Затем устанавливаются вертикальные бруски, в пазы которых также укладывается льноткань или джут. И в последнюю очередь устанавливается верхних брус окосячки. Усадочный зазор, который необходимо оставить над окосячкой, закрывается льнотканью.

Это важно!

Окосячка является монолитной конструкцией и абсолютно не зависит от каких-либо движений сруба. В обрамлении окосячки окна и двери будут радовать глаз и прослужат вам бесконечно долго.

Методы установки

Выполнять установку окосячки в деревянном доме можно по разным технологиям.

Первая – применение Т-образного соединения. Ее называют технологией с шипом. В боковых стенках вырезают пазы вертикальных элементов, которые вставляются в проемы окна совместно с утеплителем. В верхней и нижней части предусмотрены доски, прикрепляемые саморезами к стойкам окосячки.

Обсадка в закладной брусок. Конструкция собирается из обрезной доски и бруса. В боковых стенках делается вертикальный проём для бруска квадратной формы, затем устанавливается в паз. Следующим этапом создается коробка, которая крепится сначала к бруску, затем в нижней части каркаса. Между зазорами укладывается утеплитель из волокна.

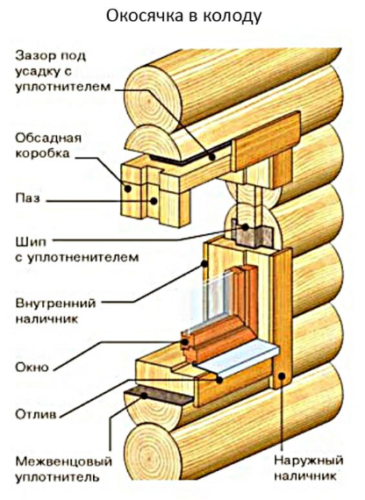

П-образная, другое название – «в колоду». Самый простой метод сборки окосячки. В бревнах стены строения вырезаются шипы, в коробке – пазы. При установке элементы соединяются, к шипам добавляют утеплитель. Конструкция закрепляется саморезами к стойкам окосячки.

Чистая. Схожий способ с технологией закладного бруска, но здесь брусок прямоугольной формы. Таким образом, его часть выходит за пределы окосячки и служит опорой для рамы окна.

Почему окосячку надо делать своими руками

Оконные проемы в 90% случаев начинают делать через 9-12 месяцев после завершения основного этапа строительства. Каркас из профилированного бруса или бревен за этот период дает усадку. Окосячка в деревянных строениях должна быть:

• С четвертями.
• Чистовая.
• С нижником (подоконником).
• Оптимальная форма конструкции – П.

Самостоятельное создание окосячки рекомендуется также в целях экономии денежных средств. Ведь в частных домах, в большинстве случаев, насчитывается не менее 7-10 окон.

Черновая обсада

Это черновой предварительный или экономный окончательный вариант окосячки. Используется как для дачных строений, так и для обычных жилых домов. Особенность: требуется проведения этапа чистовой отделки. Чаще всего используется в качестве временной вариации на определенном этапе ремонтных/строительных работ.

Все части конструкции могут быть изготовлены из массива. Применяется также клеевой метод. В случае с черновой работой шлифовка не требуется.

Допустимо выбрать две формы профиля: Т и П. Они определяют метод установки и опираются на конструктивные особенности будущего оконного проема. Четверть в этом варианте не выбирается.

Для изготовления конструкции используется черновая доска толщиной 4-10 см

Вариант подходит в случае ограниченности финансов

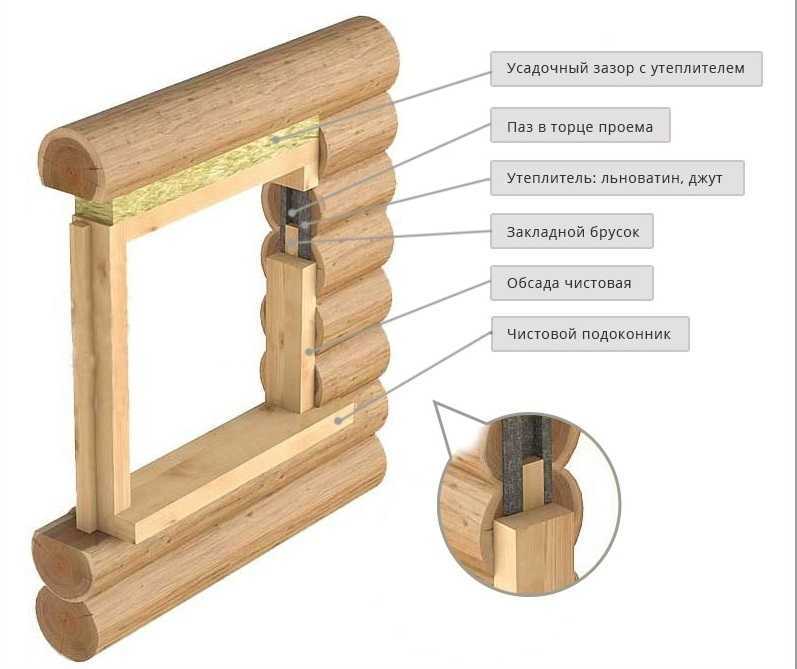

Закладной брусок

Форма конструкции напоминает букву Т. Окосячка не является в этом варианте исполнения монолитной. Специальных материалов не требуется. Используются простые и доступные инструменты. Закладной брусок является заменой шипа. Он устанавливается в паз, который выпиливается по бокам оконного проема. Обсадная, при помощи саморезов, крепится непосредственно к бруску. Стандартные габариты 50х50 мм.
