Как происходит копка траншеи экскаватором под фундамент?

Сколько кубов ковш экскаватора

Легкие — объем ковша от 0,15 м³ до 0,6 м³; средние — объем ковша от 0,65 м³ до 1,6 м³; тяжелые — объем ковша от 1,6 м³ до 4,0 м³; особо тяжелые — объем ковша от 4,0 м³ до 10,0 м³.

18.04.2023 Сколько может выкопать экскаватор за час

Многие строительные работы требуют использование экскаваторов — техники, предназначенной для копания земли, перевозки материалов и устройства фундаментов. Однако, многих интересует вопрос — сколько может выкопать экскаватор за час?

В среднем, для рытья траншеи глубиной 1,5 м и длиной 30 м понадобится 2 часа, но они могут уложиться и в меньший срок, если оператор является профессионалом. Один экскаватор с гидробуром за 1 час работы может выкопать 20 метров траншеи глубиной 1,5 метра, 40 метров траншеи глубиной 0,5 метра и пробурить 30 лунок глубиной 0,5-1,0 метра.

Мини-техника может выработать 5-6 кубов за 60 минут, в то время как крупная спецтехника способна выкопать более сотни кубометров за это время. Максимальная глубина копания экскаватора зависит от модели техники, стандартные экскаваторы могут копать до 15 метров и глубже, а мини-техника — до 4,6 метров.

Стоимость копки мини-экскаватором включает 8-часовую рабочую смену экскаватора (12 000 рублей) и его доставку на объект (8 000 рублей). Однако это значительно меньше, чем стоимость копки траншей вручную. За 8 часов мини-экскаватор выкапывает 60 м3 грунта.

Многие интересуются, как рассчитать часовую производительность экскаватора. Ее можно рассчитать по формуле: П ч= Q× n× e × К в, где Q — грузоподъемность ковша в тоннах; п — число циклов в 1 ч; при e — коэффициент использования емкости ковша (e = 0,7 при средне и крупнокусковых материалах и e = 0,9 зернистых и мелкокусковых материалах); Кв — коэффициент использования погрузчика по времени.

Стоимость аренды гусеничного экскаватора варьируется от 3 500 до 10 000 рублей в час в зависимости от марки и модели техники, а также от времени аренды.

Расход топлива экскаватора зависит от типа работы. При работе передним ковшом (уборка снега, погрузка грунта) расход топлива в среднем составляет 8 литров в час; при копке траншей, котлованов расход составит 6 литров в час; при работе с навесным оборудованием (гидробур или гидромолот) — 5 литров в час; при работе с щекоткой выходит — 9 литров в час.

Однако, стоит помнить, что эксплуатация экскаватора требует значительных затрат на топливо, обслуживание и ремонт. Все эти факторы уменьшают среднегодовую прибыль владельца экскаватора-погрузчика, из 100 000-150 000 рублей в месяц она становится 30 000-70 000 рублей. Также сроки окупаемости техники удваиваются, а вместе с возрастом и наработкой падает остаточная стоимость машины.

Таким образом, при выборе экскаватора для строительных работ, необходимо учитывать его технические характеристики, стоимость аренды, расход топлива и производительность в зависимости от типа работы.

Размеры траншеи

Габариты траншеи и котлована напрямую зависят от проектных размеров фундамента. Размеры траншеи в любом случае будут больше. Для устройства фундамента необходимы щиты опалубки и возможность их сборки и демонтажа; место, чтобы можно было выполнить гидроизоляцию. Для монтажа щитов опалубки хватит и по 200-300 мм с обеих сторон от разметки фундамента. Для устройства гидроизоляции ширину траншеи увеличивают на 600-700 мм с наружной стороны.

При копке траншеи под ленточный фундамент ее глубину увеличивают на 350 мм – для устройства подушки из щебня и песка. Если почва под фундаментом рыхлая, то стенки траншеи придется делать с небольшим уклоном. В легких сухих почвах отклонение от вертикали может составить до четверти глубины ямы. В сыпучих песчаных грунтах – до половины высоты (т.е. до 30°).

Особенности устройства котлована для плитного фундамента

Для устройства котлована, предназначенного для возведения плитного фундамента, выкапывают прямоугольную яму. Размеры котлована соответствуют габаритным параметрам фасадной части здания. Такое правило актуально при возведении мелкозаглублённых фундаментов. В других случаях габариты котлована увеличиваются.

Методика выполнения работ:

1. С поверхности снимается слой плодородной почвы на глубину 30 см. Данный грунт в дальнейшем можно эффективно использовать. В будущем проросшие растения способны разрушить бетонный фундамент.
2. На ровную и очищенную поверхность наносятся отметки, соответствующие габаритам плиты плюс её высота.
3. По обозначенным границам выполняют первую выемку грунта на глубину 0,5 м. Делать это нужно от центра котлована, постепенно передвигаясь к краям.
4. После выемки первого слоя переходят ко второму, отступив от предыдущих границ 0,25 м с каждой стороны. Глубина ступеньки 0,5 м.
5. Работы продолжаются, пока не удастся достигнуть отметки низа фундаментной плиты.

Траншея под фундамент

Чтобы разработать траншею для фундамента, необходимо определить тип грунта на стройплощадке. Влажные почвы (глина, торфяники) требуют большой глубины – до 1.5 — 2 м. На суглинках и песчаных почвах возможна усадка здания.

Здесь лучше строить негабаритные дома, подкоп которых составит свыше 80 см или уровень промерзания земли + 40 см. Если есть опасность подтопления грунтовыми водами, то лучше сделать окоп бульдозером не только для фундамента, но и дренажа вокруг дома.

Выбор ширины траншеи для фундамента зависит от общей ширины конструкции. Чтобы определить ее правильно, необходимо прибавить размер самого фундамента, опалубки, гидроизоляции, крепления для опалубки, а также плюс по 20 технических сантиметров. Позже, когда бетонная конструкция будет готова, с помощью техники, например, бульдозером, или, используя подручные инструменты, производится обратная засыпка фундамента.

Для решения задач частного строительства применяется одноковшовый экскаватор. Его мощность и трудоемкость смогут справиться с выемкой за один день.

Рытье траншеи под канализацию

Подкоп для канализационных труб роется с учетом места расположения участка. Существует три вида работ по обустройству канализации: придомовые, городские и загородные. Подкоп под водоотвод возле дома делается с учетом тех же правил, что и для траншеи для фундамента. Может использоваться техника от 1.5 до 5 тонн. Чем больший объем грунтовых масс нужно выбрать, тем габаритней техника должна быть.

Если речь идет загородных или домовых участках, требуется уклон для эффективного отвода стоков. Его также подтверждает акт, как в случае с газопроводом. Из-за этой особенности, работы могут вестись на глубине, как в 1 м, так и – 6 м.

Главное, определить слой промерзания почвы, ведь стоки ни в коем случае не должны замерзнуть. Также необходимо учитывать размер трубы. К примеру, для 110-миллиметровой трубы роется подкоп шириной – 0.6 м, глубиной – на 0.05 м больше, чем производиться прокладка трубы.

Документация на обустройство траншеи: акт скрытых работ

Акт скрытых работ выдается для тех случаев, когда невозможно проверить их качество, так как строительно-монтажные работы уже были завершены. Конструкции, которые потом не возможно будет проверить, еще на этапе закладки должны пройти освидетельствование. После чего застройщик получает акт работ. Он нужен при рытье любого типа выемки: траншеи для фундамента или газопровод.

Проводит свидетельствование и выдает акт скрытых работ орган государственного надзора или экспертная комиссия. Если речь идет про газопровод, то осматриваются открытые траншеи, их глубина и соответствие техническим требованиям.

При осмотре фундамента акт включает такие позиции, как: открытый ров, наличие песчаной подушки, устройство фундамента, армированного пояса и т.д.

Как пользоваться калькулятором

Калькулятор земляных работ очень простой в использовании. Вам надо внести всего несколько параметров, а именно:

1. Выбрать форму
2. Длину
3. Ширину (или радиус)
4. Глубину
5. Стоимость за м3 .

Нажмите кнопку «Рассчитать» и в результате получите все необходимые данные по объему и цене, а также площади, которая будет задействована под земляные работы.

С помощью калькулятора вы посчитаете объем котлована или траншеи любой формы — прямоугольной, с усеченными краями (трапециевидной) и круглой

Это важно, особенно когда необходимо вывозить землю с участка

При рытье котлована или траншеи придерживаются таких рекомендаций:

• траншея для заливки ленточного фундамента должна быть на 60 см шире пректнойширины самого фундамента;
• на плотных грунтах, например, глинистых, можно копать котлован с отвесными (прямоугольными) стенками;
• при сыпучих грунтах надо копать стенки под уклоном, чтобы избежать обвала и обсыпания, проектная площадь — это дно котлована или траншеи.

Коротко о главном

Перед выкапыванием траншеи или котлована для устройства фундамента необходимо предварительно выполнить все расчёты. Их параметры зависят от характеристик грунта, глубины промерзания почвы и уровня нагрузки от несущих конструкций здания.

Для выполнения земляных работ можно использовать экскаватор или все выкопать вручную. Выбор метода зависит от объёма выемки грунта, необходимости его погрузки для дальнейшего вывоза и других нюансов.

При устройстве котлована под фундаментную плиту разработку почвы выполняют поэтапно. Слой за слоем выкапывают грунт, учитывая рекомендации для укрепления стенок.

Рытье котлована

При небольших объёмах для сооружения малозаглублённых ленточных и столбчатых фундаментов работы выполняются ручным способом. А разработка для ленточных сборных фундаментов с подвальными помещениями и массивных плитных — экскаваторами с обратной или прямой лопатой, драглайнами и экскаваторами-погрузчиками.

Состав работ:

1. Перед тем как вырыть котлован необходимо проверить отсутствие на месте застройки подземных коммуникаций, со схемой их расположения можно ознакомиться в местной администрации. При их наличии необходимо согласовать производство земляных работ в письменном виде (подпись на чертежах или собственноручно выполненных эскизах) с эксплуатирующими организациями.
2. Срезка плодородного слоя на всей площади строительства (в среднем это 40-к см). Его складируют в стороне для дальнейшего использования на участке.
3. При необходимости выполняется отвод поверхностных вод.
4. Разбивка котлована. Выполняется при помощи теодолита или нивелира с поворотным лимбом, позволяющим измерение углов. Для небольших построек можно применить метод “египетского треугольника” с проверкой правильности по совпадению диагоналей (допустимая разница ≤ 1 см). Углы закрепляются деревянными или металлическими колышками с выносками за пределы места производства земляных работ. Для удобства работы техники по колышкам натягивается шнур.
5. Копку котлована начинают с низовой стороны слоями около 50-ти см. Разработку выемок с вертикальными стенками без креплений можно выполнять на глубину:
6. в суглинках и глине — ≤ 1,5 м;
7. в песчаных и крупнообломочных гравелистых грунтах — ≤ 1 м.

При больших глубинах вертикальные стенки укрепляются деревянными или металлическими щитами с забивкой крепящих стоек на глубину ≥ 1 м и креплением поперечными распорками или разработка выполняется уступами, величина и расположение которых определяется специальным расчётом. Лишний грунт рекомендуется сразу вывозить за пределы стройплощадки. При разработке несвязных и ползучих грунтов работы выполняются с устройством откосов расчётной крутизны, а при больших глубинах устраивается шпунтовое ограждение котлована с обязательным расчётом его конструкции. Может использоваться шпунт корытного типа (ШК-1, ШК-2) или, при наличии тяжёлых условий работ, Ларсен IV и V. Для погружения понадобится специальное копровое оборудование, вибропогружатели или шпунтовыдёргиватели. После завершения возведения фундамента шпунт извлекается, так что эти инвентарные изделия можно арендовать на время.

1. Дно котлована должно быть тщательно выравнено с контролем при помощи лазерного нивелира. Поэтому последние 10-ть см разрабатываются только ручным способом. При необходимости откачки воды в углах полости устаивается зумф (небольшие углубления), из которых вода откачивается насосами.
2. Обратная засыпка пазух котлована выполняется дренирующими грунтами послойно с уплотнением механическими или электрическими трамбовками. Для не повреждения гидроизоляции фундаментной части, их закрывают листами плоского шифера.

Работы рекомендуется выполнять летом или ранней осенью, когда более мягкая земля легче разрабатывается. После завершения земляных работ надо сразу приступать к устройству фундаментов, технологические перерывы могут привести к грунтовым подвижкам или накапливаю воды в котлованах.

Фундамент

Методы рытья и необходимые инструменты

Для копки траншеи используется 2 метода:

• ручной;
• механизированный.

Земляные работы, выполненные ручным трудом, ценятся выше, чем те, которые были сделаны с помощью механизированной техники. Открытая выемка в грунте обычно выполняется трапециевидной или прямоугольной формы.

Чтобы добиться определенной формы – лучше использовать ручной труд. Этот метод используется тогда, когда к месту работ нельзя подогнать технику. Улица возле дома слишком узкая, нет возможности расположить бульдозер или экскаватор.

Эффективность ручного метода зависит не только от качества работы строителей, но от типа грунта. Если он будет слишком сыпучим, шансы на нормальное рытье снижаются. Для копки вручную также выбирают удобную погоду, так как рабочие не смогут нормально копать в плохих погодных условиях.

Рытье траншеи механизированным способом проходит быстрее и надежнее. Оно доступнее ручного труда, но возможно только в том случае, если бульдозер сможет подъехать к месту строительства. При определении стоимости расчет идет исходя из времени, затраченного на работу. Механизированный способ будет актуален в том случае, если предвидится большой объем разработки грунта.

При использовании ручного труда применяют штыковую и совковую лопату. Штыковым инструментом выкапывают грунт, а совковым – его собирают.

В механизированной копке участвует:

1. экскаватор;
2. баровая машина;
3. навесной траншеекопатель.

Процесс и технология рытья траншеи

Перед тем, как выкопать траншею, необходимо учесть ширину будущих труб. Чтобы укладка канализации прошла правильно, нужно дать рабочему возможность находиться на дне траншеи. Для этого определяется ее глубина.

Сам процесс рытья несложный:

Выбор формы траншеи. Существует несколько форм для траншей под канализацию: прямоугольная, трапециевидная и смешанная. Прямоугольная используется на плотных грунтах, когда укрепление стенок не требуется. Трапециевидная нужна при заглублении на расстояние более 1,5 метра. Смешанный тип траншеи подойдет тогда, когда трубу нужно расположить на уровне залегания грунтовых вод.

Выбор ширины. Этот показатель определяется исходя из диаметра используемых труб

Также важно учитывать ширину инструмента для работы: при ручном труде – лопаты, при механизированном – ширину ковша. Стандартные размеры от 0,5 до 0,8 метра в зависимости от заглубления

Разметка траншеи

Выбирают самый короткий путь для трассы. Для разметки используют колышки, между ними натягивают шнурок. Начало трассы будет там, где канализация выходит из дома, а конец – где расположен септик. Если на пути прокладки трассы есть препятствия – деревья, объекты, то их обходят под углом 90 градусов. Это в дальнейшем облегчает стыковку труб. Перед разметкой и копкой обязательно накрывают газонную траву брезентом, а также укрывают другие объекты от повреждения.

Ручная копка. Сначала снимают верхний дерновой слой. Затем почву разрыхляют штыковой лопатой и вынимают с помощью совковой лопаты. При ручной копке лучше использовать ступенчатый метод, постепенно углубляясь внутрь. Когда траншея достигла нудной ширины, но еще не настолько глубокая, используют черенковую лопату. Здесь нужен помощник: один рабочий привязывает веревку к основанию лопаты, а второй вытягивает грунт на поверхность.

Механизированная копка. На участок заезжает специализированная техника, которая за несколько часов способна выкопать большое количество траншей.

Схема канализации в траншее:

Разработанный грунт оставляют на поверхности – в дальнейшем он пригодится для засыпки канализационных труб.

Разработка котлована

Если сравнивать ручной труд и специальное оборудование, то для больших объемов это совершенно нецелесообразно. Общеизвестно, что вручную вырыть котлован под многоквартирный дом нереально.

Однако для небольших раскопок, например, для небольшого погреба или септика, иногда можно удовлетворить сторонников ручного труда. Да, можно вырыть котлован размером 3x3x3 метра вручную. Но вам нужен как минимум один помощник и неделя времени. Основная сложность при разработке котлованов вручную — это глубина в два метра. Его нелегко заполнить лопатой. Помощник должен копать землю лопатой. Это делает процесс очень сложным.

Если два человека могут вырыть небольшой котлован вручную за неделю, то самый маленький экскаватор может сделать это за несколько часов. Из этого следует, что ручной метод совершенно не подходит для такого рода раскопок.

Очень популярным видом земляных работ является выравнивание и планирование земли. Выравнивание грунта — это создание более ровного уровня на участке без изменения его уклона. Выравнивание грунта — это изменение наклона участка земли. Выравнивание почвы часто включает в себя внесение дополнительной почвы при ее недостатке или удаление лишней почвы при ее избытке.

Котлован под фундамент столбчатого типа

Столбчатый фундамент предусматривает рытье траншеи с глубиной до 50 см. Процесс копки осуществляется по предполагаемой фасадной части основания. На дне формируются шурфы, в которые впоследствии устанавливаются угловые и промежуточные столбы.

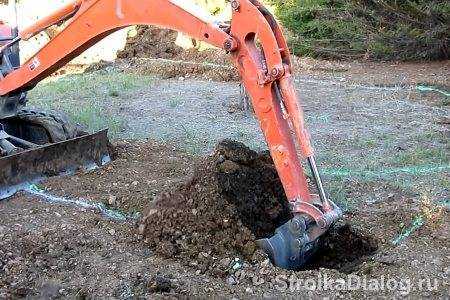

Рытье котлована экскаватором

Разработка котлована предусматривает выполнение следующих процедур:

1. Копка 30-40 см слоя почвы.
2. На ширину 80-100 см вырывается траншея с глубиной 50 см.
3. Под размещение будущих столбов обустраивают шурфы с шагом 1,5-2 м в зависимости от типа грунта. Размеры шурфов составляют 50х50 см.
4. Используя вехи, контролируем требуемую глубину.

Однако перед заказом экскаватора важно по всем сложным вопросам проконсультироваться со специалистами, а также провести качественный анализ грунта, поскольку некоторые типы почв и индивидуальные особенности участка могут стать препятствием для работы крупногабаритной техники

Примерная стоимость

Российские строительные компании предлагают выкопать фундамент примерно за такую сумму денег:

• Песчаный грунт – от 350 рублей за куб.м.
• Глиняный – от 600 руб/куб.
• Земляной – от 500 рублей за куб.

Как правило, грунт смешанный, содержит камни и примеси разных компонентов. В этом случае стоимость определяется по специальной формуле.

Стоимость в зависимости от города (региона):

• В Москве и Санкт-Петербурге – от 500 рублей за метр погонный.
• В Брянской области – около 200 руб/п.м.

Цена в зависимости от реализаторов заказа:

• Строительные фирмы – от 500 рублей за кубический метр.
• Гастрабайтеры – от 400 руб/куб.м.

Особенности устройства котлована

Рытье котлована экскаватором

Немногим известно, что особенностью вырытого грунта является увеличение на 30-40% процентов своего объема. В этой связи при рытье котлована экскаватором следует организовать бесперебойную работу по вывозу излишков грунта, а также оставить определенную часть для присыпки возведенного фундамента.

Что касается формы и размеров котлована, то эти показатели находятся в прямой зависимости от вида выбранного основания. Так, в случае изготовления плитного фундамента следует обустраивать выемку, четкой прямоугольной формы. При выполнении основания по ленточной технологии необходимо сооружать котлован в форме траншеи, а в варианте возведения столбчатого фундамента в виде шурфов или скважин.

Глубина

Высота будущего котлована высчитывается на основе двух важных качественных показателей грунта: уровень промерзания и граница грунтовых вод. Важным моментом при обустройстве основания является расположение фундамента на 40-50 см ниже выявленного рубежа промерзания почвы.

Граница грунтовых вод должна находиться на расстоянии не менее 50 см от обустраиваемого основания. В противном случае понадобиться выполнять дополнительные работы по установке гидроизоляции фундамента и дренажной системы для отвода излишек воды, что существенно усложнит строительство и увеличит затраты.

Размеры сторон

При рытье котлована важно учитывать, что его длина и ширина зависят от размеров будущего строения и глубины обустраиваемого фундамента. С габаритами постройки все просто – длина и ширина основания должны превышать заявленные параметры возводимого сооружения на 40-50 см, по 20-25 см с каждой из сторон

Это расстояние необходимо для последующего размещения облицовочного слоя, который также должен иметь опору, а не находиться в подвешенном состоянии.

В соответствии с правилами техники безопасности необходимо обратить внимание на изготовление котлована в форме перевернутой трапеции, откосы которой будут впоследствии предохранять от непреднамеренного осыпания или сползания грунта. Нижней точкой откоса котлована принято считать увеличенное на 40-50 см основание, а для расчета верхней необходимо в обратную сторону от дома на нулевом уровне грунта отмерить отрезок, равный глубине размещения фундамента

В конечном итоге должен получиться равнобедренный треугольник с двумя внутренними углами по 45º

Нижней точкой откоса котлована принято считать увеличенное на 40-50 см основание, а для расчета верхней необходимо в обратную сторону от дома на нулевом уровне грунта отмерить отрезок, равный глубине размещения фундамента. В конечном итоге должен получиться равнобедренный треугольник с двумя внутренними углами по 45º.

Расчёт размеров и выбор формы

Что касается формы котлована, то здесь всё просто: рабочим предстоит выкопать яму в виде прямоугольника для плитного основания. Если же речь идет о ленточной конструкции, то котлован должен иметь вид траншеи. При возведении столбчатого фундамента на площадке обустраиваются шурфы или скважины.

Прежде чем выкапывать котлован под фундамент, вы должны рассчитать его глубину. Она определяется с учетом двух факторов: высоты грунтовых вод и уровня промерзания грунта. Это предусматривает необходимость выкапывания глубокой ямы, ведь подошва основания должна быть заглублена в почву примерно на 30 см ниже линии промерзания грунта.

Еще один параметр, как упоминалось выше,- уровень грунтовых вод. Он ограничивает глубину залегания подошвы. Это говорит о том, что при заглублении в водянистую почву, вокруг конструкции необходимо будет соорудить долговечную гидрозащиту, что, однако, повысит стоимость строительства.

Использование механизмов или ручное выполнение работ

Привлечение специальной землеройной техники для выкапывания траншеи под мелкозаглубленную или столбчатую конструкцию чаще всего нецелесообразно. В этих случаях выкопать траншею под ленточный фундамент частного дома или столбы можно и вручную.

Это же надо сказать о возведении бани, веранды, пристройки к существующему зданию или других небольших построек. Однако не следует забывать, что длительное время выполнения работ приводит, как правило, к удорожанию строительства. И поэтому использование трактора значительно сократит сроки выполнения возведения постройки.

Без аренды экскаватора не обойтись при больших объемах раскопок, мерзлых, каменистых или сильно уплотненных почвах, а так же при большой глубине траншеи малой ширины.

Техника нужна и в тех случаях, когда разработка котлована или траншей требует не только выемки грунта, но и погрузки его на автотранспорт для последующего вывоза.

Современный экскаватор выполнит такую работу быстро и качественно, а ручное исполнение будет весьма трудоемким и продолжительным. С помощью трактора земля будет погружена в кузов автомобиля или ровно спланирована по участку. Сделать такую работу в короткие сроки руками практически невозможно.

Кроме этого, даже при использовании землеройной техники, останется достаточно большой объем ручных работ. К ним относится выравнивание и уплотнение дна котлована или траншеи, уплотнение и закрепление стенок, особенно при осыпающихся грунтах, а так же работы по обратной засыпке (подробнее о ней — тут) после возведения фундаментной конструкции.

Поэтому еще до того, как выкопать котлован под фундамент, необходимо посчитать количество вынимаемого грунта, ширину и глубину подземной части, учесть тип почвы и период года, в котором будут производиться работы. И уже на основании этих данных принимать решение о том, каким образом производить разработку грунта под котлован, ленточный или столбчатый фундамент.

Сделать это можно самостоятельно, пригласить бригаду рабочих или арендовать экскаватор. Иногда учесть все реальные факторы достаточно сложно и лучше проконсультироваться у специалиста, имеющего реальный опыт выполнения подобных работ, о том, как лучше это сделать.

Подготовительные работы, расчеты

Перед тем как переходить к расчетам, необходимо провести работы по подготовке территории для дальнейшей застройки.

Определение глубины копа фундамента основывается на расчетах, установленных заранее подготовленными проектными решениями. Правила строительства указывают, что габариты траншеи во всех случаях должны превышать показатель поперечного сечения. Причиной увеличения пространства заключается в системе создания подстилки из щебня и песка, установки опалубки и создания слоя для защиты от влаги уже после затвердения смеси.

Глубина должна составлять примерно на 25-30 сантиметров больше заглубления ленты. В ширину – на 60 сантиметров больше снаружи, а внутри – на 30 сантиметров. Поэтому траншея может достигать одного метра в ширину. Это нужно для комфортного проведения работ и вынимания земли. Если грунт имеет свойство осыпаться, то при раскопке траншеи учитывают угол наклона стенок, который зависит от типа почвы.

Слои почвы должны сниматься с максимальным учетом горизонтального положения, что необходимо для сохранения естественной плотности.

Особенности приемки работ

Контроль качества земляных работ проводится на основании СНиП 3.02.01-87, 12-01-2004, 3.05.04-86 и III-42-80. Оценку осуществляют специалисты или уполномоченные службы, располагающие необходимыми ресурсами, инструментами, квалифицированными кадрами и техническим оснащением.

Работы предполагают входной контроль документации, материалов и качества произведенных мероприятий. Помимо этого, проводится оценка отдельных процессов и приемочный контроль. Выявленные характеристики фиксируются в журнале учета, который создается и ведется в соответствии с положениями ГОСТ 24297-87.

Операционный контроль предполагает проверку следующих аспектов:

• корректности переноса оси траншеи, ее соответствие установленному проектом расположению;
• профиля дна с проведением измерения глубины и установкой местоположения отметок, а также замер ширины;
• откосов согласно проектной структуре грунта;
• толщины слоя подсыпок и присыпок;
• слоев засыпки и обвалования трубы;
• изменения полученных радиусов кривизны на поворотных участках.

Приемочный контроль требует выборочной или полной проверки со стороны заказчика и может проводиться на любой стадии хода работ. Его результаты в обязательном порядке заносятся в общий журнал. После завершения рытья траншеи заказчик проводит освидетельствование объекта и обеспечивает документальное оформление процедуры с подготовкой соответствующих актов с исполнительной геодезической схемой и лабораторными заключениями.

Видео: правильная разработка, копка траншеи с откосами экскаватором под трубопровод.
