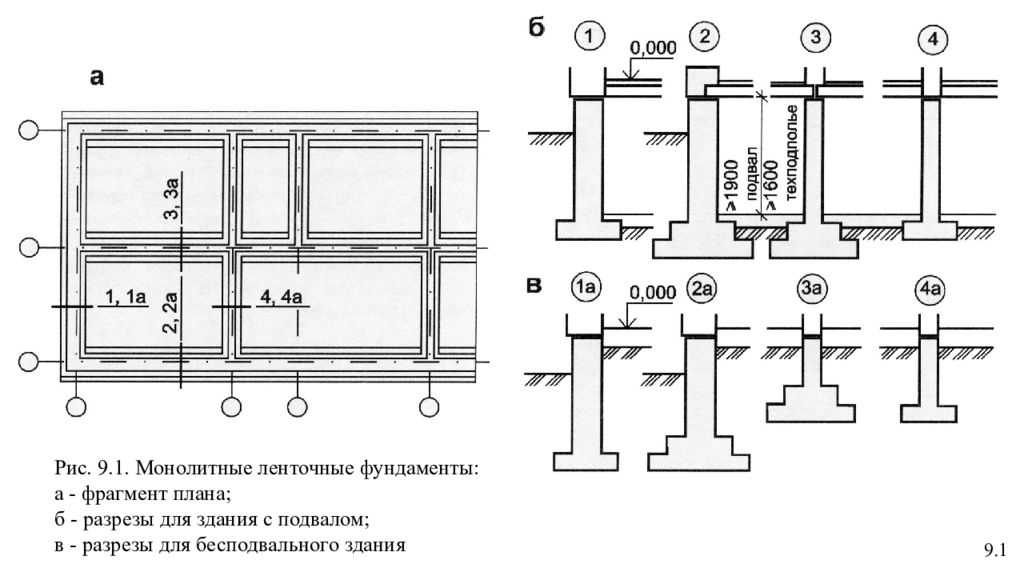

Монолитный ленточный фундамент: технология, чертеж

Этапы строительства

Технология монолитного ленточного фундамента включается в себя обязательные этапы, которые применяются для всех разновидностей конструкций. Все работы нужно начинать после разработки проекта или схемы, по которой ведутся работы. В документации нужно указать размеры ленты, глубину заложения, состав армирования. Чтобы не ошибиться, расчет лучше доверить профессиональному строителю. При разработке учитывают размеры дома, нагрузку, характеристики грунта, регион строительства. Все работы проводят в следующем порядке:

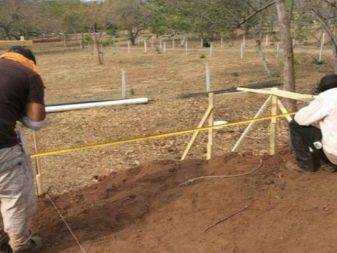

На подготовительном этапе очищают участок от мусора. Далее на территорию выносят габариты ленты. Под всей площадью дома удаляют плодородный слой почвы, который затем допустимо применять для других целей. С помощью колышков и шнура размечают углы ленточного фундамента и направление стенок. В первую очередь вбивают колышки из отрезков арматуры или деревянных брусков в углы ленточного фундамента и натягивают между ними шнур для разметки будущих траншей

Важно следить за соответствием расстояний и углов. По шнуру выкапывают траншею

Перед работой определяют ее глубину, в зависимости от типа фундамента

Ширина траншеи выбирается с запасом таким образом, чтобы в ней удобно было крепить опалубку и вести другие работы. Обычно достаточно свободного пространства в 20 см с каждой стороны. Копание ведут вручную или механизированным способом. Дно траншеи засыпают слоем песка. Его толщина зависит от типа фундамента и характеристик грунта. Для мелкозаглубленных фундаментов в пучинистых грунтах подсыпка обязательна. Чем более пучинистый грунт, тем толще слой песка. В таком случае минимальная песчаная подушка составляет 20 см, в пучинистых глинистых грунтах – 50 см и больше. Подсыпку трамбуют и выстилают гидроизоляционным материалом. Подготавливают опалубку. Для этого сколачивают щиты из досок необходимого размера. Ширина щита выбирается таким образом, чтобы край доски выступал на 5 –10 см выше уровня бетона. При установке опалубки следят за уровнем щита. Стенка должна быть полностью вертикальна. Щиты крепят между собой гвоздями или саморезами и закрепляют в траншее с помощью распорок и колышков. Закрепление нужно проводить качественно, чтобы при бетонировании щиты не повело, и опалубка не разрушилась. Стенки опалубки покрывают материалом, который уменьшает адгезию. Для этого применяют пленку или мастичные материалы. Это делается для удобства дальнейшей разборки опалубки. Дальнейший этап – армирование. Арматурный каркас или сетку связывают из продольных арматурных стрежней A-III и поперечных стальных прутьев. В опалубке каркас размещается таким образом, чтобы обеспечить защитный слой арматуры в 30 мм с каждой стороны. Для этого применяют специальные подкладки или обрезки стержней. Далее приступают к бетонированию. Не зависимо от того, используют ли привозной бетон или производят его на участке, необходимо следить за его качеством. При самостоятельном изготовлении в первую очередь следят за чистотой песка и наполнителей, сухостью портландцемента, температурой производства работ. Опалубку заполняют равномерно. Для удаления из бетона пузырьков воздуха используют специальные инструменты.

Дальнейшие работы проводят после застывания бетона. Этот срок зависит от температуры окружающей среды и качества работ. В среднем, через неделю после заполнения опалубки можно приступать к устройству стен. Гидроизоляция монолитного ленточного фундамента необходима во влажных грунтах или при высоком уровне грунтовых вод. Для этого боковые поверхности ленты перед засыпкой покрывают битумными мастиками.

Видео описание

Наглядно все этапы работ на видео:

И в заключение. Что бы ни писали о возможности обустройства своими руками монолитного фундамента-плиты, его технология строительства предполагает даже для небольшого дома значительный объем бетонирования с непрерывным циклом заливки. А при толщине фундамента 25 см и скромных размерах дома 10х10 м – это 25 м3 бетона. И это без учета слоя подбетонка. Плюс надо:

провести нулевой цикл;
сделать дренаж;
завезти, разровнять и утрамбовать для подушки не менее 30 м3 песка и щебня;
грамотно провести гидроизоляцию плиты;
смонтировать опалубку;
связать две сетки армирующего каркаса.

Такой проект фундамента для дома качественно может выполнить только бригада профессионаловИсточник loghouse.msk.ru

Разметка точек монтажа фундамента

Все работы по возведению здания начинаются с разметки территории. В данном действии точность важна не менее чем во всех остальных, потому используют план дома для разметки необходимых точек под монолитный ленточный фундамент. Чертеж дома на этапе возведения фундамента уже есть на руках у выполняющих строительство людей.

Выполняется разметка колышками, которые забиваются в почву, или обрезками арматуры с диаметром 8-10 м. Материал забивается в землю на глубину 0,15 м, каждый колышек соединяется шнуром внатяжку. Когда все элементы разметки находятся на своих местах, длинной рулеткой вымеряется длина каждой стороны и каждая диагональ. Эти измерения должны для каждой стороны показать одинаковые показатели. Если в некоторых местах показатели не совпадают, значит не все углы в разметке прямые. Необходимо найти и устранить допущенную неточность.

Если все показатели совпали, то углы будущего строения имеют необходимый градус, чтобы считаться прямыми. В таком случае приступают к оборудованию канавы для основания дома. Для удобства дополняются разметку колышками, которые определяют глубину канавы.

2 этап – подготовка материала и инструмента

Для заливки монолитного ленточного фундамента необходимо подготовить:

цемент. Как правило, в работе используется популярная марка портландцемент М 400. Марка бетона определяется на основании удельного веса цемента в структуре раствора. Точные данные можно почерпнуть из стандарта ГОСТ 36 6633. В частном строительстве используется преимущественно бетон марки М 250 (для возведения легких построек) или М 350 (для строительства тяжелых домов);
песок и щебень. Нужны для формирования подушки под подошву фундамента. Толщина подсыпки 100-300 мм;
армирующий материал (арматура металлическая или композитная). Известны случаи, когда фундамент под дом заливался без использования арматуры. Это допустимо на твердых грунтах. В других случаях, следует учитывать, что ленточный монолитный фундамент испытывает влияние продольных и поперечных нагрузок. Снизить силу их действия может арматура, которая принимает на себя часть нагрузки и защищает бетон от разрушения.

Использование арматуры предполагает выполнение предварительного расчета. В частности, сечение арматуры для продольных и поперечных рядов, качество поверхности металла (гладкий или ребристый), площадь сечения фундамента (для определения числа рядов).

Рекомендации по расчету приведены в таблице:

обрезки полимерной трубы для водопровода. Труба нужна для формирования отверстий под будущие подземные коммуникации. Длина заготовки равна ширине фундамента;
материал для опалубки (строганная доска толщиной 20 мм, фанера, ОСБ плита и т.п.);
проволока для вязания. При формировании армировочного пояса не используется жесткое крепление, сварка. Вязка проволокой позволят металлу играть и снижает внутреннее напряжение, поскольку металл работает на растяжение, а бетон на сжатие. Чтобы избежать разрушения используют проволоку. Можно заменить ее пластиковыми хомутами, но это, во-первых, дороже, во-вторых, менее надежно, т.к. часть точек крепления разрушается при подаче бетона;
крепеж для монтажа опалубки;
вода.

Точное количество требуемого материала можно рассчитать с помощью онлайн калькуляторов. Некоторые из них позволяют сделать расчет ориентировочной стоимости ленточного монолитного фундамента.

В процессе работы понадобится: лопата, ведра, рулетка, уровень (строительный и водяной), бечевка для разметки, колышки, ножовка по дереву, металлу, болгарка, трамбовка (или вибротрамбовочная машина), бетономешалка.

Технология устройства монолитного фундамента

Технология армирования угла примыкания ленточного фундамента.

Конструкция фундамента ленточного состоит из следующих основных этапов.

Предусматривается расчистка участков под строительную площадку, подвоз строительных материалов. Проводится разбивка дома, при которой фиксируют месторасположение основных составляющих конструкции колышками и шнуровкой. Если участок ровный, замеры выполняются просто. Если рельеф на участке сложный, то будет разумно воспользоваться рейкой и уровнем. Необходима обязательная проверка углов, так как они обязаны быть 90°. Далее проверяется отметки низов траншеи при помощи теодолита. Периметр строительной площадки необходимо сделать на 3-4 м шире, чем размер постройки.

Рытье траншеи

Траншея роется при помощи экскаватора или вручную. Затем дно траншеи необходимо подчистить и разровнять. Потом котлован ограждается. После этого на дно траншеи укладывается песчано-гравийная подушка в 12-20 см. На подушку укладывается полиэтиленовая пленка, чтобы вода, которая выделяется из бетона, не вытекала в грунт.

Устройство опалубки

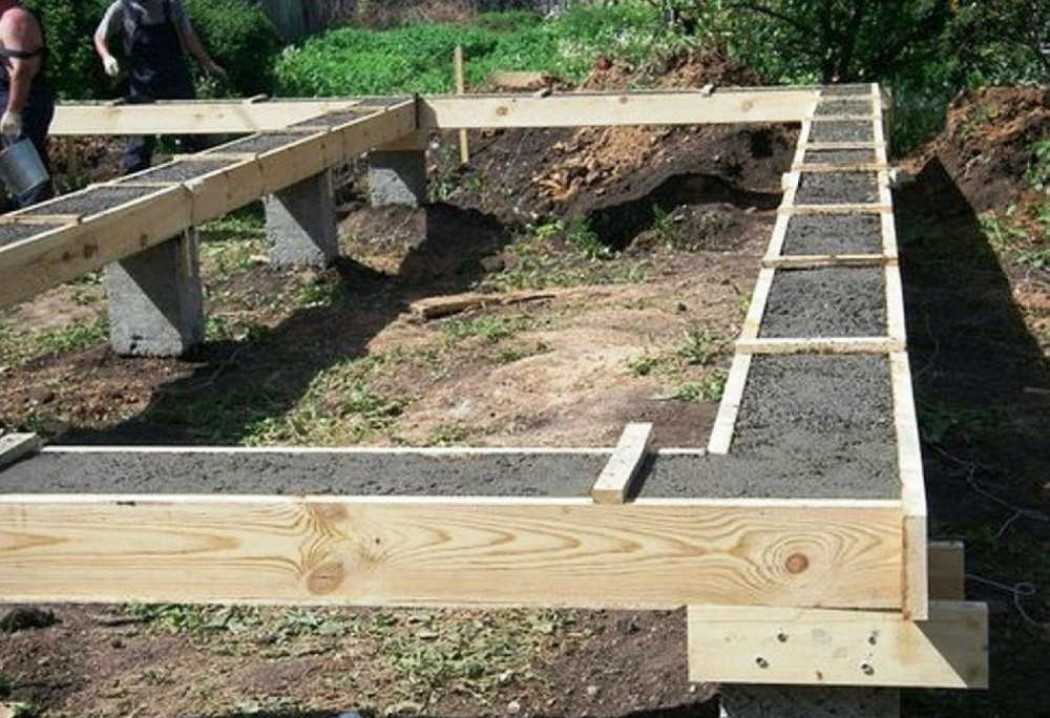

Установка опалубки для ленточных фундаментов выполняется из струганой доски, толщина которой должна составлять 4-5 см. После установки деревянной опалубки она очищается от мусора и обильно смачивается водой. Обязательным условием является жесткость фиксации распорками к стенкам траншеи, чтобы избежать выпучивания стен. После этого опалубка поднимается на 300 мм выше уровня земли. После заливки монолита верхняя часть фундамента накрывается гидроизоляционным шаром для предохранения стен здания от проникновения в них влаги.

Установка арматуры

Во время монтажа опалубки по всему периметру укладывается арматура, ранее собранная в каркасы. Каркас являет собой два ряда вертикальной арматуры, скрепленные с горизонтальной арматурой, количество будет зависеть от глубины фундамента. Шаг арматуры должен быть от 10 до 25 см.

Укладка бетона в опалубку

Бетонная смесь укладывается поэтапно, шарами в 20 см. Для исключения пустот в массе бетона каждый шар должен трамбоваться с помощью трамбовки из дерева. Самым лучшим и надежным способом для этого является использование бетонного вибратора.

Устройство гидроизоляционного шара

По истечении 10 дней после укладки бетонной смеси опалубку можно демонтировать. Для обеспечения гидроизоляции используется битумная мастика, которой промазывают наружные стенки и приклеивают гидроизоляционную пленку. Для обеспечения более надежной влагостойкости строения прилегающие к фундаменту грунты обрабатываются вяжущими полимерными смесями.

Засыпка

После установки гидроизоляции проводится обратная засыпка. Она выполняется с помощью песка послойным методом. Эти операции выполняются вручную, чтобы не нарушить гидроизоляцию. На этом этапе заканчивается технология устройства монолитного фундамента.

Типы монолитных фундаментов: виды и их особенности

Как и говорилось выше, с помощью бетона по методу монолитного литья можно возвести практически любой тип фундамента, известный современному человеку. Некоторые из них применяются довольно часто, а другие редко. Ознакомимся подробнее с наиболее распространенными разновидностями монолитных фундаментов.

Ленточный монолитный фундамент. Это, пожалуй, самый распространенный тип монолитного фундамента. Его отличительная особенность заключается в том, что бетонное основание дома заливается только под его несущими стенами. Среди его преимуществ можно выделить экономичность, возможность создания цокольного этажа или подвального помещения и, естественно, высокие технические характеристики. Среди недостатков можно отметить тот факт, что возвести такой фундамент можно далеко не на каждом типе грунта – для сильно подверженных сезонным подвижкам грунтов он не подойдет.

Плитный монолитный фундамент

Это большая бетонная плита, простирающаяся под всем строением – не важно, стоит на ней стена или нет. Это монолитная бетонная подушка, которая на почве работает как плот на реке – непотопляемый фундамент, который отлично подходит для рыхлых и подвижных грунтов

Единственным недостатком такого основания дома можно назвать высокую стоимость – для его создания понадобится очень много арматуры и бетона. Если говорить о преимуществах, то здесь можно выделить полную изолированность дома от почвы, которую создает бетонная плита.

Столбчатый монолитный фундамент. Монолитные столбики, которые погружены одной своей частью в почву – такой фундамент даже монолитным можно назвать с натяжкой, если на эти столбики не установить еще сверху ленточное основание. Некоторое подобие армопояса – такой фундамент также не сможет нести большие нагрузки, так как столбики будут просто погружаться в почву под весом строения. Этот фундамент целесообразно использовать для строений малого веса.

Свайный монолитный фундамент. Назвать его таковым можно только в том случае, когда он залит вместе с ленточным фундаментом. Суть такой конструкции сводится к тому, что сваи, заглубленные до прочных пород в почве, служат в качестве опор, которым попросту некуда больше опускаться. Чтобы равномерно распределить нагрузку от здания по всем сваям, их стягивают единым монолитным поясом из железобетона, который является ничем иным, как ленточным фундаментом. Используется такое основание исключительно при строительстве тяжелых многоэтажных зданий.

Как видите, говорить о том, какой тип монолитного фундамента лучше, а какой хуже, как минимум будет неправильно – каждая из его разновидностей просто имеет различное назначение и используется согласно своим характеристикам.

Что собой представляет?

Это конструкция — это основание, выполненное из железобетонных, бутовых или силикатных блоков, уложенных на подготовленную фундаментную подушку и скрепленных между собой цементным раствором. Отдельные секции могут быть как пустотелыми, так и полнотелыми; второй тип встречается чаще всего.

Требования ГОСТ к блочной системе

Согласно действующему государственному стандарту, любой фундамент, в том числе сборный ленточный, должен соответствовать следующим критериям:

Давление на почву, появляющееся в результате нагрузки от строения, не должно быть больше силы сопротивления грунта.
Основание не должно смещаться или отрываться от подошвы вследствие касательного воздействия грунтов при вспучивании.
Деформация при усадке должна быть в пределах нормы.
Обязательное уплотнение песчаной подушки.

Плюсы и минусы

Ленточный фундамент из блоков обладает следующими достоинствами:

Высокая скорость возведения. Блочная система не требует времени на набор прочности, как монолитные аналоги, поэтому переходить к возведению коробки здания можно на 1,5-2 недели раньше.
Идеальная геометрия элементов не только ускоряет монтаж, но и облегчает его процесс.
Благодаря наличию технологических пазов и специальных петель можно перемещать тяжелые изделия с помощью подъемной техники с минимальными затратами времени.
Стоимость строительства ниже цены монолитной ленты.
При обустройстве требуется на порядок меньше бетонного раствора, поэтому заказывать бетоновоз не требуется, можно смешать состав в ручной бетономешалке.
Высокая гибкость и подвижность конструкции. Ленточный фундамент из блоков сохраняет целостность на нестабильном грунте, тогда как монолитное основание из-за его подвижек может пойти трещинами.
Монтаж можно выполнять практически при любой погоде, обустраивать такое основание можно даже зимой.
При строгом соблюдении всех технологических требований срок службы превышает 100 лет.

Однако такая разновидность имеет и недостатки, к ним относятся следующие моменты:

При обустройстве нельзя обойтись без тяжелой подъемной спецтехники.
Требуется гидроизолировать основание, проводить теплоизоляцию.
Если грунт на месте строительства пучинистый, обязательно необходима подошва из железобетона.
Кирпичные и каменные здания на сборном ленточном фундаменте можно возводить только на стабильных грунтах.
По сравнению с монолитным основанием несущая способность несколько ниже.

Область применения

Чаще всего ленточный сборный фундамент обустраивают для промышленных и коммерческих зданий:

Складские помещения.
Торговые центры, магазины.
Производственные объекты.
Фермы, зернохранилища.

Кроме того, его используют при строительстве многоэтажных жилых домов, высоких коттеджей для постоянного проживания.

Устройство

В зависимости от глубины залегания существуют две разновидности конструкций:

Заглубленные. Они обычно делаются для крупногабаритных объектов.
Мелкозаглубленные. Это оптимальный вариант для хозяйственных построек, технических объектов.

В любом случае монтаж включает в себя одинаковый комплекс работ: в подготовленную траншею укладывают подушку, после чего устанавливают блоки, фиксируя их между собой при помощи раствора на основе цемента.

Швы и стыки тщательно защищают от влаги, затем выполняют теплоизоляцию конструкции. В обязательном порядке система должна быть армирована. На обустройство требуется в среднем 2-4 дня.

Строительство

Независимо от того своими руками делается фундамент или с наймом рабочих, знать технологию очень важно. Пошаговый контроль процесса необходим на всех этапах установки. Монтаж монолитного ленточного фундамента включает несколько этапов

Монтаж монолитного ленточного фундамента включает несколько этапов.

Подготовка участка строительства. В первую очередь необходимо расчистить участок от мусора, подготовить место для хранения материалов. На очищенную территорию выносят габариты котлована. По размеченным габаритам дома производят выемку плодородного слоя грунта. Углы будущего фундамента помечают колышками, от них шнурами намечается направление стенок. Работы по разметке производятся с использованием строительного уровня.

Земляные работы. По шнуру выкапывают траншею на глубину заложения фундамента. Ширину траншеи определяют по проектной ширине ленты с учетом установки опалубки. Обычно для этого оставляют по 20–30 см с каждой стороны.
Подготовка основания. Дно траншеи засыпают слоем песка в зависимости от типа грунта. Для пучинистых грунтов толщина слоя должна быть не менее 20 см. Подсыпку трамбуют и выстилают гидроизоляционным слоем.

Сборка и монтаж опалубки. Для монтажа опалубки подготавливают щиты из досок. Стенка щита при установке опалубки должна быть строго вертикальна, край досок при этом должен быть выше заливки опалубки на 5–10 см. Щиты скрепляют между собой саморезами или гвоздями и монтируют в траншее с помощью распорок и колышков

Этот этап важно произвести очень тщательно, чтобы при заливке бетоном опалубка сохранила свою форму. Стенки опалубки покрывают пленкой или мастикой для удобства разборки после застывания бетона

Вязка арматурного каркаса

После установки опалубки можно начинать армирование. Каркас арматуры вяжут из продольных стрежней A-III и поперечных стальных прутьев. Арматурную сетку при размещении в опалубке обеспечивают защитным слоем по 30 мм. Для этого можно использовать обрезки стрежней.

Заливка бетонной смесью. После окончания монтажа арматуры необходимо залить бетон. Здесь важен контроль качества, непрерывность процесса и его температура. Заполнение опалубки производят равномерно. Для достижения плотности, равномерности, удаления пузырьков воздуха бетон после заливки необходимо вибрировать.
Уход за бетоном. Все дальнейшие работы проводят после застывания бетона. В среднем монтаж стен можно начинать через 1–2 недели после заливки. Для гидроизоляции монолитного ленточного фундамента боковые поверхности ленты покрывают битумными мастиками. После этого можно проводить обратную засыпку.

Строительство комбинированного ленточно-столбчатого фундамента

Основание строящегося здания должно быть прочным и надежным, выдерживать все весовые нагрузки от строительных конструкций дома, инженерного оборудования, предметов быта и снеговых осадков на кровлю.

Фундаментная основа должна оставаться устойчивой при возможных подвижках грунта, не разрушаться в случае промерзания или подъема грунтовых вод. Однако возводить тяжелое и мощное железобетонное основание далеко не всегда целесообразно.

В определенных случаях вопрос надежности можно решить, используя несущую конструкцию столбчато-ленточного типа.

Это своеобразный комбинированный ленточно столбчатый фундамент, который сочетает в себе одновременно технические решения, принимаемые для свайных и ленточных монолитных систем.

Благодаря этому, подобные основания можно возводить на слабых неустойчивых почвах с высоким уровнем грунтовых вод и большой глубиной промерзания для одноэтажных жилых домов и хозяйственных построек.

Ленточно столбовые фундаменты можно строить для деревянных и каркасных зданий, не имеющих тяжелых железобетонных перекрытий и каменных стен.

Краткое описание конструкции

Конструктивно столбчато-ленточный фундамент состоит из нескольких опорных каменных столбов, на которые опирается железобетонный мелкозаглубленный ростверк, принимающий все весовые нагрузки здания. В качестве столбовых опор наиболее часто применяются железобетонные столбы, заливаемые по месту.

В целом столбчато-ленточное основание совмещает следующие основные элементы:

железобетонных столбов, конструкция и количество которых определяется расчетом;
армирующего каркаса, залитого бетоном;
надземной ленточной конструкции из кирпича или блоков;
внутренних вертикальных опор для восприятия нагрузки для стен и перегородок.

При внимательном рассмотрении можно заметить, что сама идея технологии была взята от многоэтажных городских зданий с подвалами и полуподвалами, где забивается свайное поле проектной конфигурации, а после этого монтируется связующий ленточный ростверк небольшого заглубления для создания единой опоры.

Преимущества и недостатки столбчато-ленточных конструкций

Возведение фундамента такого типа менее трудоемко, чем в случае с любым другим типом монолитного железобетона, а также требует меньших затрат строительных материалов. Имея на руках проектные решения, для выполнения работ не потребуется наличия профессиональных строительных знаний и большого опыта. С этим сможет справиться даже новичок, имея с собой одного-двух помощников.

К конструктивным преимуществам столбчато-ленточных оснований можно отнести:

хорошую защиту от вибрационных воздействий и возможных подвижек грунта;
особую конструкцию опорных столбов, которая повышает прочность и устойчивость;
применение смешанных видов материалов при монтаже ростверка;
повышенные теплоизоляционные свойства, благодаря отсутствию контакта подпольного перекрытия с почвой;
возможность возведения на участках со сложным рельефом без проведения предварительной планировки;
уменьшение объемов земляных работ;
возможность сделать столбчато ленточный фундамент своими руками.

Кроме явных преимуществ, такие опорные конструкции имеют и недостатки, которые могут несколько затруднить организацию и проведение работ:

сложный инженерный расчет, учитывающий сочетание характеристик грунта и общую весовую нагрузку;
возможное различие поперечного сечения опоры по высоте и периметру здания;
практическая невозможность определения влияния пучинистости почвы, требующей наличия запаса прочности;
невозможность сделать подвал.

Поэтому выполнение расчетов и разработку проекта рекомендуется доверить профессионалам, которые определят необходимые данные и примут решения с минимально возможным, но необходимым запасом прочности и надежности.

Выбор материала опорных столбов

Надежность фундаментной конструкции в значительной степени зависит от правильного выбора материала опорных стоек. На этом этапе строительства не стоит стараться экономить. Если в данный момент закупка недорогих материалов позволит сэкономить определенные денежные средства, то в будущем на проведение ремонта и исправление брака придется потратить весьма значительные суммы.

Для строительства столбчато ленточного фундамента с монолитной плитой перекрытия можно использовать:

Пол без заливки

Если вы собираетесь устанавливать монолитный ленточный фундамент без бетонного пола, то для начала необходимо сделать разметку для траншеи. Она должна быть больше толщины фундамента примерно на 15 сантиметров с каждой стороны. Выкапываете траншею по проекту, землю в траншее нужно тщательно утрамбовать. Если требуется, то нужно подсыпать песок, щебень или гравий. И толь после этого можно укладывать арматуру и заливать бетоном.

После этого установка опалубки ничем не отличается от предыдущего способа. Далее находим контору, которая занимается прокатом опалубки. Этот момент в строительстве является самым дорогостоящим. В основном, размер у сборного щитка 30 — 60 см. Собрать с легкостью могут двое мужчин, главное только соблюдать линии разметки. После собранного первого пояса нужно обработать опалубку эмульсионной смазкой.
