Как шурфить фундаменты и домовые ямы? выбираем место и раскапываем его

Для чего необходимо обследование подземных конструкций

Проблемы с подземной частью проявляются трещинами на внутренней или наружной поверхности стен. Иногда заклинивает двери из-за перекоса коробки, причем случается это в определенной части дома. Изменения говорят о деформации строения, что случается из-за разрушения основания. Шурфование или шурфление делают, чтобы выяснить причину.

Во время капитальной реконструкции здания нагрузка на грунт может усилиться, поэтому обследуют состояние фундамента, для чего выполняют выемку земли рядом с основой строения. Иногда хватает изучения технических чертежей и пояснительной записки (если постройка новая), но в большинстве случаев этого недостаточно. Старые здания нельзя реконструировать без осмотра опорных конструкций.

Ситуации, когда надо шурфить:

• надстройка мансарды и верхних этажей в доме, устройство обзорных площадок;
• техническое перевооружение предприятия;
• капитальный ремонт стен и перекрытий с увеличением нагрузок на основание;
• появление трещин, перекосов в строении, просадок фундамента;
• строительство соседнего здания, расположенного близко к существующей постройке.

Деформации опорных конструкций появляются из-за намокания от почвенных жидкостей, канализационных утечек, прорывов близко проходящего водопровода. Фундамент разрушается от недостаточного уплотнения земли при засыпке, при вымывании грунта или сдвиге слоев в результате пучения.

Результат обследования несущих и ограждающих конструкций

Результат обследования фундамента

1. Количество выполненных шурфов для проведения обследования.	2 шурфа.
2. Конструкция и материалы цоколя и фундамента.	Фундаменты здания – столбчатый, из монолитного бетона с фундаментными балками. Шурф №1 Фундамент столбчатый, размерами 1000х1000мм Высотой 500мм, выполнен из монолитного бетона. На фундамент опирается колонна каркаса сечением 400х400мм и фундаментные балки сечением 400х400мм. По фундаментным балкам установлены цокольные стеновые панели. Шурф №2 Фундамент выполнен из монолитных балок и монолитной столбчатой части размерами 1000х1000мм. Столбчатая часть выполнена в месте установки колонн каркаса, на монолитные балки опираются железобетонные цокольные панели.
3. Описание материалов: класс бетона, вид кирпича, вид и форма камня, вид раствора, вид крупного заполнителя в бетоне и т.д	Бетон тяжелый, плотностью 2400кг/м3.
4. Глубина залегания: От земли.	Шурф №1 — 1.772м. Шурф №2 – 1.422м.
	От пола подвала Шурф №1 — 0.5м. Шурф №2 — 0.5м.
5. Горизонтальная и вертикальная гидроизоляция.	Вертикальная гидроизоляция отсутствует.
6. Дефекты, выявленные при обследовании.	Дефекты в габаритах обследования (в подвале), в виде осадочных трещин, следов разрушений и т.п., отсутствуют.
7. Прочностные характеристики материалов.	По результатам ультразвукового контроля прочности установлено, что среднестатистическая прочность бетона столбчатого фундамента составляет: Шурф №1 — 34,33МПа. Шурф №2 — 34,9МПа.
8. Грунты основания, наличие грунтовых вод в основании.	Грунтами основания пола служат пески средней плотности, средней степени водонасыщения, со следующими характеристиками: плотность 1,74г/см3, коэффициент пористости 0,550, коэффициент водонасыщения 0,80, влажность природная 16,54%, угол внутреннего трения 33,02градусов, удельное сцепление 0,002МПа, модуль деформации 11,36МПа. Грунтовые воды до глубины 1м от поверхности пола не вскрыты.
9. Техническое состояние фундаментов и стен цоколя.	Техническое состояние фундамента можно оценивать как работоспособное.

Результат обследования конструкции пола

1. Конструкция пола.	Пол в помещении склада выполнен из монолитной бетонной плиты по грунту. Армирование отсутствует. Толщина плиты пола 220-300мм.
2. Описание материалов: класс бетона, вид кирпича, вид и форма камня, вид раствора, вид крупного заполнителя в бетоне и т.д.	Бетон тяжелый, плотностью 2400кг/м3.
3. Заполнение.	Отсутствует.
4. Гидроизоляция.	Отсутствует.
5. Покрытие полов.	Покрытие отсутствует.
6. Дефекты покрытия полов, выявленные при обследовании.	Не зафиксировано.
7. Техническое состояние.	Техническое состояние бетонной плиты пола оценивается как работоспособное.

Общие выводы

В результате проведенного детального визуально-инструментального обследования технического состояния фундаментов, здания …, расположенное по адресу: … можно сделать следующие выводы:

1. Существующее здание четырёхэтажное, построено в 1997г. Согласно ФЗ №384 от 01.07.2010 «Технический регламент о безопасности зданий и сооружений» здание относится к сооружениям нормального уровня ответственности.

2. Конструктивно, здание выполнено по каркасной схеме, с железобетонными колоннами и ригелями каркаса. Наружные стены здания выполнены из бетонных панелей и кирпичной кладки из керамического кирпича. Фундамент здания столбчатый под колоннами каркаса, с фундаментными балками под стеновыми цокольными панелями. Конструкция фундамента в шурфе №1:

• Фундамент столбчатый, размерами 1000х1000мм, высотой 500мм, выполнен из монолитного бетона. На фундамент опирается колонна каркаса сечением 400х400мм и фундаментные балки сечением 400х400мм. Глубина залегания фундамента от пола подвала 500мм, от уровня земли 1772мм.
• Конструкция фундамента в шурфе №2 выполнена из монолитных балок и монолитной столбчатой части, размерами 1000х1000мм. Столбчатая часть выполнена в месте установки колонн каркаса, на монолитные балки опираются железобетонные цокольные панели. Глубина залегания фундамента от пола подвала 500мм, от уровня земли 1422мм.

3. Грунтами основания фундамента являются пески средней крупности. Грунтовые воды на период обследования в шурфе – на глубине 50см от подошвы фундамента не обнаружены.

4. Техническое состояние фундаментов оценивается как работоспособное. Критических дефектов, в виде деформаций пола, осадочных трещин в стенах, а также в плитах перекрытия не обнаружено.

5. Прочность бетона монолитного фундамента в шурфе №1 соответствует классу бетона по прочности В25, в шурфе №2 – В25. Прочность фундаментной балки в шурфе №1 -В30, в шурфе №2 -В25.

Шурф фундамента — что это

В условиях плотной городской застройки сделать качественный ремонт основания очень сложно, особенно, когда неизвестна глубина залегания фундамента, его тип и размеры. В таких ситуациях порой невозможно вычислить точно и толщину основания. Поэтому, в процессе обследования и ремонта фундаментов применяется технология шурфования. Давайте вместе разберемся, шурф фундамента — что это?

Если говорить простым языком, шурф фундамента — что это, убрав все излишки из определения, получается глубокая круглая яма, выкопанная на максимально возможную глубину вдоль внешней или внутренней поверхности фундамента.

Обследование фундаментов с целью ремонта или реставрации предполагает множество выкопанных шурфов (до десятка и больше) вокруг которых концентрируется суть технологии шурфования.

Представив зрительно, шурф фундамента — что это, определим, как и где они выкапываются. Обычно шурфы располагаются с наружной стороны здания (сооружения) или изнутри. Их месторасположение определяется конструкциями самого объекта строительства, расстоянием до близлежащих зданий и сооружений, а также уровнем заложения подошвы фундамента.

В общем варианте, шурф фундамента — что это и когда без него обойтись нельзя, можно выделить две ситуации:

• Когда проводится плановое обследование подземных конструкций;
• В процессе проверки состояния фундамента и основания под ним при увеличении этажности здания; технической переоснастки производства; капитального ремонта, связанного с повышением нагрузок; появления значительных трещин на фасаде и перекосов проемов; развития недопустимых просадок; необходимости возведения близкорасположенных фундаментов.

Заметьте, что ни в одном из этих случаев без однозначного заключения специалистов о том, что объект строительства испытывает деформации, и происходит это из-за слабости основания или начавшегося разрушения фундамента, вопрос об использовании технологии шурфования не ставится. И только тогда, когда требуется провести обследование подземной части здания (сооружения), владельцу объекта рассказывается, шурф фундамента — что это и с какой целью он создается.

Количество шурфов и место их выполнения прописано в ГОСТе по обследованию фундаментов. В каждом конкретном случае специалистами определяются нужные места и необходимое количество шурфов, с учетом сокращения затрат заказчика.

В заключении, хотелось бы обратить внимание, что часто в требуемом техническом задании (ТЗ) на строительный и производственный заказ указывается условие — «изготовление и поставка фундамента». Некоторые клиенты с трудом представляют себе, шурф фундамента — что это, как взяться за устройство фундамента и с какой позиции лучше и выгодней отдать заказ на его строительство: с технической или с экономической. В этом вопросе нет готовых решений, так как фундамент — это строительная продукция, у которой нет величины запаса в готовом виде, поэтому величины, выраженной в днях поставки продукции к заказчику тоже не может быть

В этом вопросе нет готовых решений, так как фундамент — это строительная продукция, у которой нет величины запаса в готовом виде, поэтому величины, выраженной в днях поставки продукции к заказчику тоже не может быть.

Производство на заказ с обязательствами по поставкам и срокам доставки возможно для металлоконструкций, объемы которых определены самим заказчиком. Быстрое строительное производство фундамента возможно только при наличии всех компонентов, представления необходимых условий для его устройства, исполнения правил и строительных технологий, сглаживания негативных моментов. То есть при комплексном обслуживании клиента «под ключ». Таким образом, когда в качестве целях заказа указывается единовременное условие: «изготовление и поставка фундамента», выразить точную величину в днях без уточнения условий технического задания (ТЗ) на строительство, будет трудно.

По остальным вопросам строительного производства, изготовления ЛМК и ЛСТК или устройства фундамента «под ключ», можете звонить нашим консультантам по телефону 391 251-82-82, которые более подробно вам расскажут, шурф фундамента — что это. Ждем заказов!

Что такое шурфление фундамента

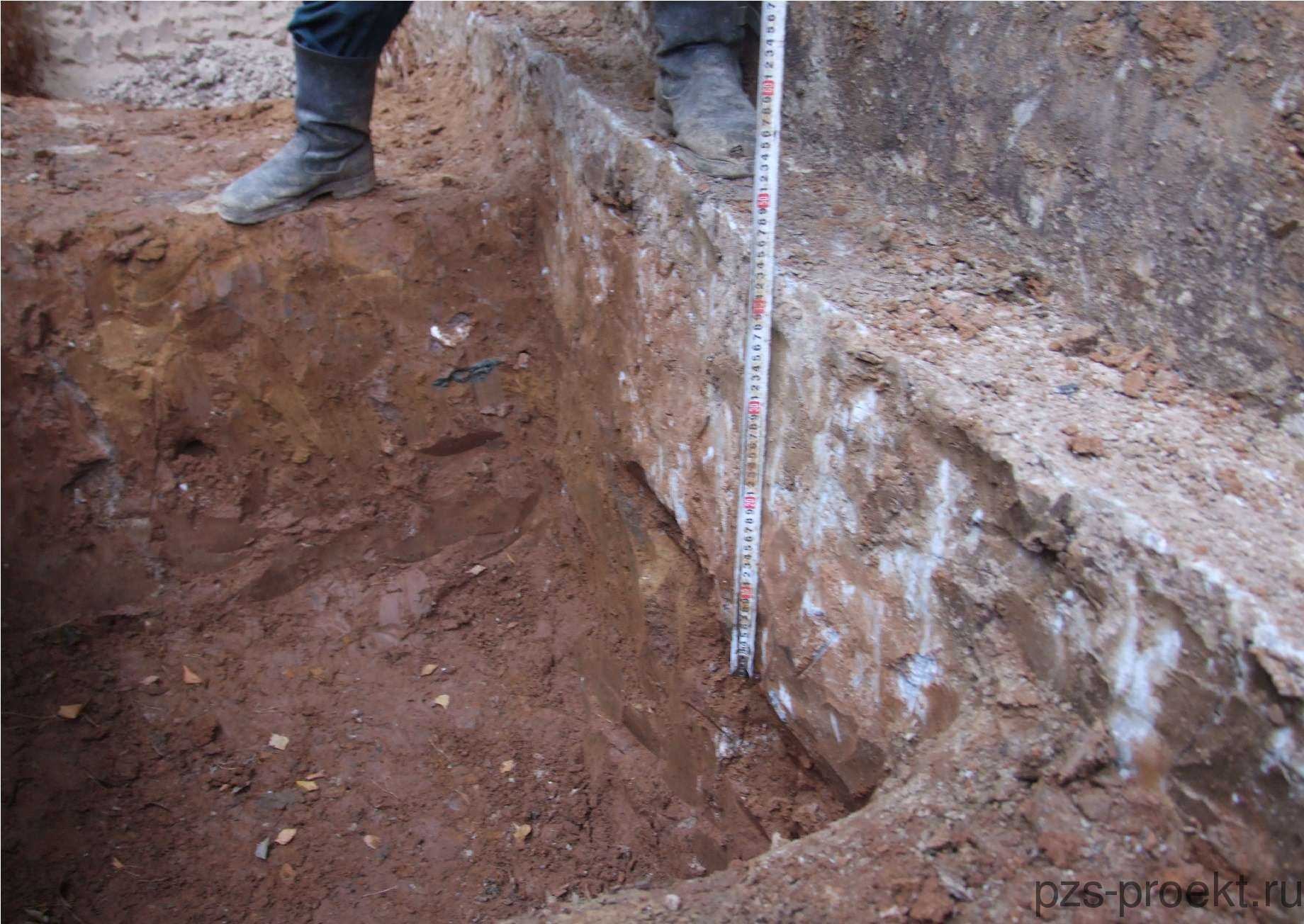

Шурф для обследования фундамента

Разработку шурфа относят к деятельности инженеров-геологов и выполняют в соответствии с ГОСТ 21302-2013. Колодцы копают до 30 м глубиной для нахождения ископаемых, забора грунтовых проб, обследования фундамента, основания, организации вентиляции, устройства дренажа и других задач.

Фундамент изучают из круглого или прямоугольного канала такого размера, чтобы туда мог спуститься человек. Площадь сечения выбирают в диапазоне 0,9 – 4 м2. Мягкие грунты разрабатывают вручную лопатами и ломом, землю поднимают на поверхность емкостями на веревке. Рыхлые почвы требуют установки укрепляющих настилов с балочными подпорками и стойками, чтобы не обрушились вертикальные ограждения выемки. Иногда стенки делают под уклоном по этой же причине.

Шурфы делят по глубине исполнения:

• мелкие — до трех метров, чаще не требуют укрепления стенок;
• средние скважины — до 10 метров, для работы в них человеку нужна организованная вентиляция;
• глубокие — больше 10 метров, в таких скважинах работают специалисты с техническими средствами защиты.

Возле эксплуатируемых фундаментов шурф копают до подошвы, где опора дома соединяется с грунтовым основанием. Иногда требуется заглубить проходку ниже пяты на 20 – 30 см. Такое действие допускают, если фундамент строения находится в хорошем состоянии, был выполнен с соблюдением технологии и по конструктивному расчету. Оголение нижнего края слабой опоры повлечет осадку здания из-за условий изменившегося давления земли.

Тоннели перед новым строительством роют до отметки проектного заглубления опоры дома.

Проблемные моменты проведения

Если требуется шурфование зимой, необходимо отогревать почву

Количество выемок для обследования фундамента или подземных труб иногда увеличивается по сравнению с заявленным числом и выставленным в смете. Это случается из-за несостоятельности существующих планов здания и чертежей расположения коммуникаций. В реальности 1-2 канала оказываются отрытыми зря, т.к. расположение коллекторов сильно отличается от старых планов постройки, если она несколько раз подвергалась реконструкции.

Негативные особенности проведения шурфования:

Требуется согласование с органами строительного надзора по региону, что занимает больше времени, чем само шурфление и обследование конструкций. Часто проходки выполняют без разрешения служб, что грозит штрафами. Как вариант, делают шурфы внутри строения, но тогда разбирают конструкцию пола.
Нужно наличие технических планов по строительству здания и его перевооружения для выбора точного места проведения шурфования

Иногда первоначальные эскизы заказчик имеет, но последующая реконструкция проводилась без чертежной документации, и определить прохождение труб или дополнительных фундаментов трудно.
Погодные условия влияют на продолжительность работ.
Организация, которая проводит диагностику опор строения или коммуникаций, должна уделить внимание восстановлению целостности коллекторных оболочек и основания. Работники выполняют новую изоляцию фундамента или другую защиту конструкций вместо нарушенной ранее оболочки на месте вмешательства и нанесённых повреждений.

Правила устройства шурфов

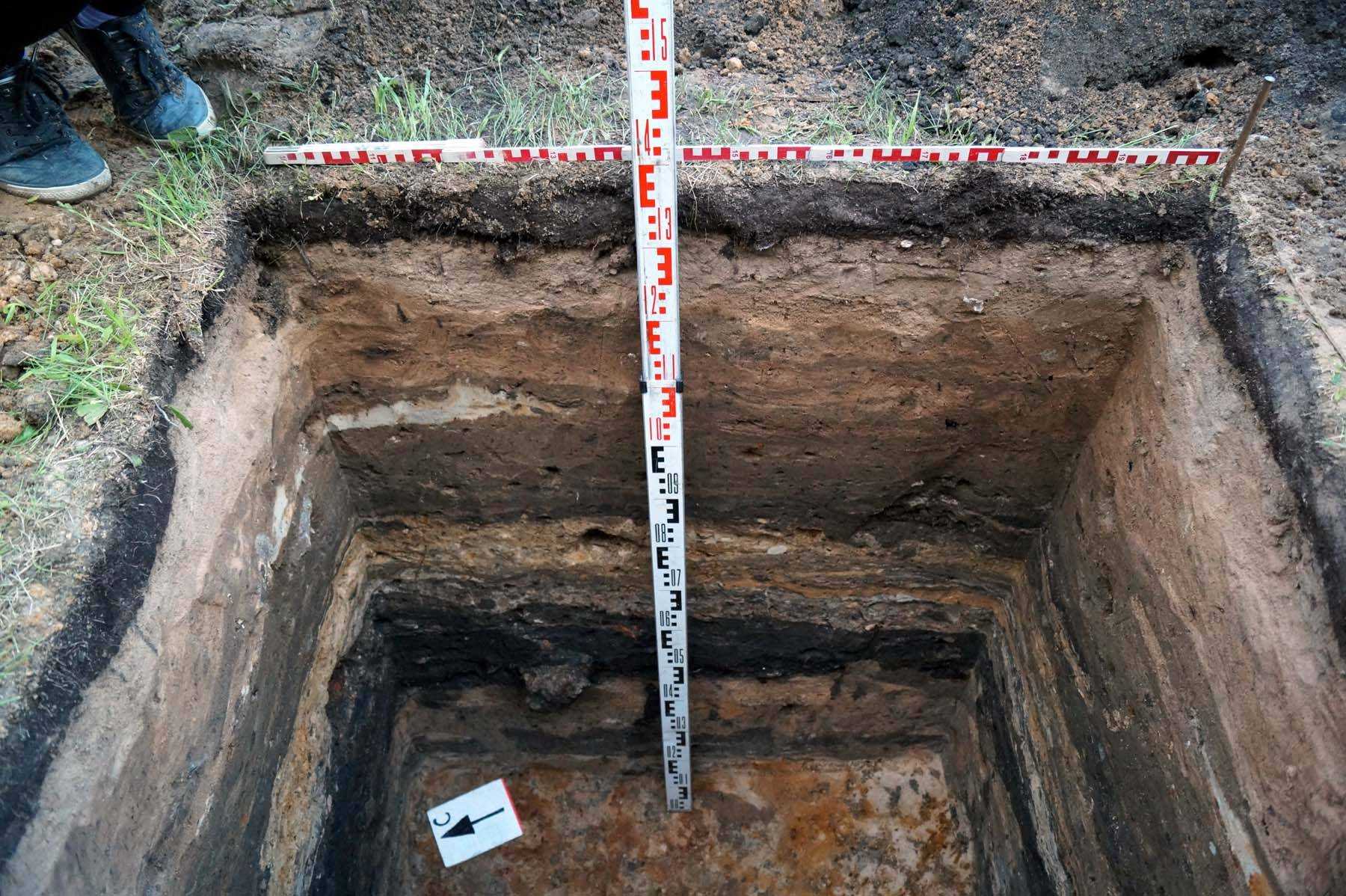

Шурф представляет собой вырытую яму, оголяющую стенку ленточного, опору столбчатого или боковую часть плитного фундамента. Места расположения заглублений определяют, исходя из конкретных условий. Приоритетными являются проблемные участки, а в случае необходимости обследования длинномерных зон, выбор оставляют за площадками, которые менее всего могут стать помехой для прохожих или проживающих рядом людей.

Строители при разметке шурфов не должны отталкиваться только от удобства условий работы и доступности территории. Исследования практически всегда производятся в населенных районах, поэтому от присутствия пешеходов вблизи объекта избавиться не получится. Но и окружающим необходимо помнить о том, что обследование фундамента носит всего лишь временный характер, а проводимые мероприятия являются необходимыми, целесообразными и не критичными.

В обязательном порядке шурф должен закладываться в местах, где явно просматривается деформация стен. Также шурфование может производиться:

• на наиболее загруженных участках здания;
• в каждой самостоятельной части многосекционного дома;
• в зонах расположения дополнительных опор.

Особого внимания требуют площадки, где состояние грунта или фундамента определяется как аварийное. В этом случае, кроме проблемного участка осматривают надежные зоны, где устраивают шурф, после чего результаты исследования сравнивают. Для фундамента реконструируемого объекта шурфование и обследование конструкций вместе с основанием производят в местах установки несущих колонн и стен. А в случае частичной надстройки – только в районе реорганизации.

Количество шурфов зависит от начальной цели ревизии фундамента. При реконструкции или капитальном ремонте здания, не предусматривающем увеличения нагрузок, достаточно будет выполнить 2-3 контрольных шурфа. При устранении поступления воды в подвальном помещении или на первом этаже выкапывают ямы в каждом из обводненных участков, а при углублении подвала делают по одной яме возле всех стен. На наиболее загруженных зонах допускается выполнение двухсторонних шурфов.

Каждый шурф выкапывают ниже глубины заложения фундамента на полметра. В зависимости от стесненности территории и размера заглубления, стенки ямы делают с откосами или укрепляют их вертикальными щитами с распорками. Минимальная площадь днища шурфа относительно его глубины составляет:

• 1,25 м2 – до 1,5м;
• 2 м2 – от 1,5 до 2,5м;
• более 2,5 м2 – от 2,5м.

В строениях с подвалами шурфование производят с внутренней стороны, что значительно уменьшает трудовые затраты при выполнении земляных работ. Шурфы, в этом случае, имеют, как правило, глубину 0,8-1,2м и размеры по дну – 1,0*1,0м.

В результате обследования фундамента выясняют или уточняют:

• глубину заложения подземной части;
• габаритные размеры в плане;
• тип и прочность конструкции;
• наличие дефектов и разрушений;
• класс бетона и марку камня (по образцам – в лаборатории);
• состояние гидроизоляционного слоя;
• нарушение положения относительно вертикальной оси;
• факт присутствия каких-либо усилений.

Состояние искусственного и естественного основания определяют по отобранной в тех же шурфах пробе грунта. В некоторых ситуациях требуется дополнительное шурфование.

Определение дефектов, вызванных ошибками при реконструкции зданий и сооружений

При проектировании реконструкции здания или сооружения нередко принимают ошибочные решения из-за неправильной оценки несущей способности грунтов основания под эксплуатируемым зданием или сооружением, состояние конструкций фундаментов и надземных частей здания. Поэтому до проектирования реконструкции здания необходимо выполнить инженерно-геологические и гидрогеологические изыскания в таком же объёме, как и при проектировании нового строительства. Кроме того, должно производиться обследование всех конструкций реконструируемого здания. Необходим прогноз поведения всех конструкций после возведения новых и в случае увеличения временных нагрузок.

Только выполнение всех этих работ, глубокий анализ полученных результатов позволит разработать решения, обеспечивающие надёжность здания после его реконструкции.

При проектировании и производстве работ по реконструкции здания должны разрабатываться и соблюдаться все необходимые меры по сохранению или минимальному нарушению состояния основания реконструируемого здания.

Если новый фундамент заглубляется ниже подошвы существующего, то необходимо устройство шпунтового ограждения. Открытый водоотлив из нового котлована, как правило, приводит к вымыванию частиц грунтадиз-по подошвы существующего фундамента и большим неравномерным осадкам последнего. В этом случае неминуемо появление трещин в конструкциях существующего здания.

Даже если вместо открытого водоотлива из котлована применяется водопонижение с помощью иглофильтров, из-за большой кривизны депрессивной кривой поверхности подземных вод следует ожидать неравномерные осадки фундаментов существующего здания (рис. 26).

Если при реконструкции здания в зимний период подвальные помещения оказываются с открытыми проёмами в наружных стенах, то может произойти промораживание грунтов ниже подошвы фундаментов. При наличии в основании пучинистых грунтов это вызовет деформацию фундаментов и надземных конструкций здания или сооружения.

Рис. 26. Схема деформации здания вследствие понижения уровня грунтовых вод: 1 — иглофильтры; 2 — уровень подземных вод до водопонижения; 3 — то же после водопонижения; 4 — котлован для нового здания; 5 — уровень подошвы фундамента существующего здания после осадки грунтового основания

При реконструкции часто устраивают новые входы в подвалы. При этом забывают, что подошва существующих фундаментов оказывается заглублённой на небольшую глубину относительно пола у нового входа, и грунты под подошвой старого фундамента могут быть проморожены в зимнее время. При наличии пучинистых грунтов это неминуемо приведёт к деформации фундамента и конструкций, опирающихся на него (рис. 27).

Рис. 27. Схема промерзания грунтов у входа в подвал: 1 — вход в подвал; 2 — подошва фундамента; 3 — граница промерзания грунтов

В зданиях старой постройки надо быть очень осторожным при решении вопроса о возможности углубления пола подвала.

Если нижняя часть фундамента выполнена из валунов в распор со стенами траншеи, то при обнажении этих участков в процессе углубления пола подвала происходит вывал валунов и разрушения фундаментов.

При углублении фундаментов меняется и расчётная схема работы фундаментов. В них увеличивается изгибающий момент от бокового давления грунта.

Если конструкция тела фундамента позволяет углублять пол подвала, то глубина подвала должна определяться расчётом, но в любом случае подошва фундамента не может приближаться к отметке пола подвала менее, чем на 0,5 м.

При строительстве дренажа недалеко от существующих зданий можно ожидать дополнительные неравномерные осадки их фундаментов в связи с уплотнением грунтов в основании при уменьшении их влажности. Очень опасно понижение уровня подземных вод рядом со старыми зданиями, стоящими на деревянных сваях или лежнях. Если уровень подземных вод опустится ниже головок свай или лежней, то они сгниют и здание получит большие неравномерные деформации.

Характерными ошибками при реконструкции являются:

• отсутствие данных инженерно-геологических изысканий как при строительстве, так и при реконструкции;
• недостаточно подробный анализ технического состояния фундаментов, несущих и ограждающих конструкций;
• отсутствие данных о прочностных и деформационных характеристиках материалов несущих и ограждающих конструкций;
• отсутствие данных об изменении расчётных схем несущих конструкций о нагрузках и воздействиях при последующей эксплуатации;
• отсутствие проектов по усилению несущих конструкций, повышению жёсткости здания;
• отсутствие контроля за качественным выполнением проектных решений.

Просмотров: 2 533

Шурфим фундамент: как правильно?

Участок, на котором будут копаться ямы, необходимо оградить – чтобы никто не упал и не травмировался. Шурфы копаются вручную. Глубина заложения шурфов – ниже уровня залегания фундамента примерно на 500 мм. Выбирают строго вертикальные ямы или с немного наклонными стенками. Это зависит от рыхлости грунта – в песчаных грунтах стенки будут осыпаться, и яма в вертикальном сечении будет иметь форму трапеции. При необходимости стены ям укрепляют щитами.

Устройство шурфов выполняют в сухую погоду, при откачанных грунтовых водах и высушенном подвале. Соотношение глубины шурфа к площади его дна:

• при глубине до 1,5 м – площадь дна равна 1,25 кв.м;
• при глубине до 2,5 м – площадь дна находится в пределах 1,5-2,5 кв.м;
• при глубине больше 2,5 м – площадь дна больше 2,5 кв.м.

Если шурф копается в подвале или цокольном этаже, то его глубина (и соответственно площадь сечения) будет меньше – 1-1,5 м глубины и 1 кв.м площади дна. Это экономит трудозатраты.

Размер и количество шурфов зависит от целей обследования фундамента

Иногда возникает необходимость откапывать и осматривать участки основания большой протяженности. Обычно это происходит тогда, когда конструкции здания или фундамента сильно разрушаются. Иногда осмотр совмещают с восстановительными работами или гидроизоляцией. В таких случаях откапывают последовательно участки основания длиной не более полутора метров. В противном случае удаление грунта от ленты основания может привести к его разрушению и даже обрушению конструкций всего строения.

Важно после обследования восстановить отмостку с наружной части здания и пола в подвале или цокольном этаже. Земля при закапывании ямы обязательно послойно уплотняется с проливанием водой (без фанатизма – не нужно топить основание здания). Отмостка выполняется по всем правилам – с уплотнением грунта, щебеночной подушкой и армированием

Обязательно нужно провести гидроизоляцию вскрытых участков основания и изоляцию (при необходимости) проходящих инженерных коммуникаций (гидро- или теплоизоляцию)

Отмостка выполняется по всем правилам – с уплотнением грунта, щебеночной подушкой и армированием. Обязательно нужно провести гидроизоляцию вскрытых участков основания и изоляцию (при необходимости) проходящих инженерных коммуникаций (гидро- или теплоизоляцию).

Где копать шурф?

Если говорить о том, как правильно шурфить, то помимо размеров ямы, важным моментом является также место, где следует провести шурфование.

Перед тем, как рыть шурф, в первую очередь необходимо выяснить у специалиста, для которого он готовится, в каком именно месте он будет проводить работы.

В целом при шурфовании опираются на несколько важных правил:

1. Если в доме есть подвал, то шурф копают именно в подвале, а не снаружи.
2. Если подвала нет, то возможны оба варианта – внутренний или наружный шурфы.
3. Специалисты рекомендуют шурфить в точках, где пересекаются капитальные стенки. Это позволяет провести осмотр основы одновременно под обеими стенками).
4. Если речь идет о строительстве нового дома, то лучше всего организовать шурфы по возможности ближе к будущей постройке.

Шурф фундамента обычно проводят обязательно в тех точках, где деформация стенок очевидна. Также шурфуют участки в местах аварийного состояния фундаментов или грунтов.

В процессе реконструкции объектов шурфы обустраивают в местах, где установлены несущие колонны или вблизи несущих стен.

Что такое шурф. Проходка шурфов

Наши заказчики, часто слыша про необходимость в отрывки шурфов для обследования фундаментов зданий, задают вопрос о том, что он из себя представляет.

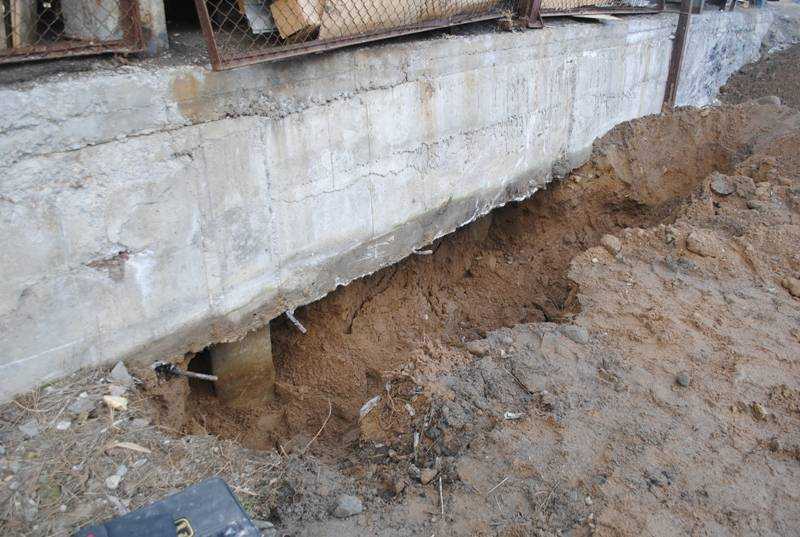

Шурф, фактически, является ямой, отрытой под фундамент здания для изучения состава, качества и состояния его материала, а также, отбора образцов грунта из под подошвы фундаментов для лабораторного исследования.

Размеры границ шурфа разнятся в зависимости от его глубины и, в среднем, составляют от 0,50х0,50 м для шурфа глубиной до 0,80 м до 1,50х1,50 м для шурфа, глубиной 4,00 м То есть, если брать средний шурф, отрытый под фундамент снаружи здания, глубиной 2,00?2,50 м, его габариты, приблизительно, будут равны 1,0х1,2 м Шурф, вырытый из подвала здания, глубиной около 1,2 м – 0,60х1,00 м.

Обследование фундаментов является наиважнейшей частью работ по полному обследованию конструкций здания, и, соответственно, работы по откопке шурфов являются важным и необходимым составляющим качественного обследования.

Если для надземных конструкций, по причине их доступности, провести полное обследование не составляет труда, обследование фундаментов вызывает определенные сложности.

Прежде всего, трудности заключаются в отсутствии возможности сплошного визуального контроля состояния фундамента, поэтому, грамотно наметить необходимые места для проходки шурфов (и их количество) под силу лишь опытному специалисту.

Места отрывки шурфов нельзя назначать, руководствуясь лишь доступностью и удобством для будущих работ. Разумеется, при прочих равных, приоритет за наиболее беспроблемными, с точки зрения создания помех другим людям, участками. Однако часто обстоятельства требуют изучение состояния фундаментов в сложных местах.

В этом случае наши сотрудники стараются провести обследование на данном участке максимально быстро, эффективно используя отведенное для работ время и защищая от воздействия грязи окружающие место работы конструкции защитными пленками.

После обследования фундаментов из отрытых шурфов берутся пробы грунта для лабораторного анализа, и оперативно проводится восстановление разрушенных участков покрытия пола или отмостки.

Нередко работы по откопке шурфов осложняются наличием непростых гидрогеологических условий, когда одновременно с откопкой приходится эвакуировать из шурфа воду, а также организовывать защиту от обрушения в отрытый шурф грунта.

В любом случае, неудобства из-за изыскательских работ по обследованию фундаментов носят временный характер и, учитывая общую целесообразность проводимых мероприятий, не являются критичными.

Буровые сваи с уширением

В пластичных глинистых грунтах буровые сваи устраивают с уширением. Разбуривание уширения сваи производят после достижения проектной отметки сваи и выполняют штатным уширителем.

Величина раскрытия режущих ножей уширителя устанавливают непосредственно перед его опусканием в скважину, шаг раскрытия ножей равен 5 см.

Работа по устройству уширения основания производится в следующем порядке:

№	Порядок работ
1	Лотом проверяют глубину скважины и определяют отметку низа забоя скважины
2	Определяют глубину режущей кромки обсадной трубы. Отметка низа режущей кромки обсадной трубы должна быть выше отметки низа скважины на величину, устанавливаемую проектом (несколько метров)
3	К буровой штанге вместо шнекового бура крепят штатный уширитель, первоначальное раскрытие ножей устанавливают равным 10 см
4	Уширитель опускают в скважину, при достижении дна забоя, под действием веса штанги происходит раскрытие режущих ножей уширителя (ножи уширителя собраны совместно с емкостью для сбора разработанного ими грунта), при вращении штанги происходит разбуривание уширения и сбор разработанного грунта в емкость
5	После окончания разбуривания буровую штангу поднимают, при этом ножи уширителя складываются и производится подъем, грунт из емкости удаляется в отвал.
6	Величину раскрытия ножей увеличивают и операции по разработке уширения повторяют до тех пор, пока уширение не достигнет проектного размера.
7	Контроль формы уширения проводится при помощи уширителя. Для этого на нем устанавливают проектное раскрытие ножей и опускают его в скважину, ножи раскрываются и производится проверка полости путем проворачивания уширителя. Если в емкости для сбора грунта оказывается небольшое его количество, то уширение имеет проектное очертание и обрушение свода скважины и вывалов нет. В этом случае производится приемка разбуренного уширения и разрешаются работы по дальнейшему сооружению буронабивной сваи.

Сваи армируют арматурными каркасами. Их изготавливают на производственной базе мостоотрядов в виде отдельных секций. Во внутреннюю полость каркас подают краном.

Стыковка секций арматурного каркаса

1. автокран КАТО NK-750;
2. секция арматурного каркаса;
3. буровой станок;
4. железобетонные плиты

После установки каркаса проводят бетонирование свай. Бетонную смесь на строительную площадку доставляют в автобетоно-смесителях.

Бетонирование скважин методом ВПТ

1. автобетоносмеситель;
2. металлическая эстакада;
3. приемная воронка бетонолитной трубы;
4. буровой станок;
5. железобетонные плиты

В зимнее время температура бетонной смеси в момент ее укладки должна быть не ниже +5°С. Суммарное время доставки бетонной смеси на строительную площадку, укладки ее в скважину, извлечение бетонолитных и обсадных труб не должно превышать срока ее схватывания.

Принципы технологии цементации

Песок для раствора, которым проводится цементация фундамента, должен быть мелким, среднефракционным или бентонитовым. Это будет зависеть от состава стройматериалов основания. Цементация (инъекция) делается таким образом: сначала под участок с разрушениями под углом подводится (бурится) скважина (в случае необходимости усиления грунта), или скважина бурится прямо в фундаменте, а затем в нее под давлением закачивается бетон. Сложность осуществления этого способа в индивидуальном строительстве заключается в том, что трудно создать высокое давление в трубах в домашних условиях – для этого нужен специальный насос. Упростить инъецирование можно расширением скважины и использованием недорогого центробежного насоса. При правильно рассчитанном количестве цементных «уколов» фундамент снова станет прочной монолитной конструкцией.

Схема цементации

Подробнее о способах цементации:

Негативные моменты шурфования

Перед тем как решиться на обследование фундаментов путем выкапывания шурфов, необходимо понимать, что работы повлекут за собой определенные неудобства, которые могут коснуться не только хозяина строения, но и окружающих. А именно:

• шум при разрушении отмостки или бетонного пола;
• пыль и грязь;
• появление влажности;
• вероятность подтопления при несвоевременной откачке атмосферных вод;
• повреждение гидроизоляции;
• трудности в передвижении вблизи дома;
• невозможность эксплуатации обследуемых участков.

Но, несмотря на трудности, необходимо понимать важность устройства шурфов, предусматриваемых для наглядного ознакомления с проблемами фундаментов и основания под ними. Неудобства, в этом случае, носят временный характер

Каждый кладоискатель, который занимается поиском сокровищ в домах старой постройки, прекрасно знает, что вскрыть напластования земли традиционными методами сложно.

Также строители и ремонтники оснований понимают, что в условиях плотной городской застройки сделать качественный ремонт основания достаточно сложно, ведь неизвестно, какая глубина залегания основания, его тип и размеры, даже толщину порой сложно вычислить. Поэтому, когда нужно сделать обследование фундаментов, рекомендуется использовать технологию шурфования.

Варианты вскрытия фундаментов

Одной из стенок шурфа, предназначенного для обследования ленточного фундамента, является вертикальная поверхность самой подземной конструкции. Для отдельно стоящих столбчатых фундаментов возможно три варианта их вскрытия:

• двухстороннее – шурф выкапывается по двум смежным сторонам фундаментной железобетонной подушки;
• угловое – яма располагается также с двух сторон, но не на полную длину граней подошвы фундамента, а лишь наполовину;
• периметрическое – оголение конструкции производится с трех сторон полностью, а с четвертой – частично.

Двухсторонняя схема шурфования применяется в случае наличия в зоне выкапывания ям значительных осадочных деформаций, при асимметричной форме фундаментной подошвы, либо при рассмотрении возможности увеличения нагрузок на несущие конструкции после реконструкции объекта. Угловой шурф устраивают при одинаковых размерах сторон железобетонного основания в плане и отсутствия просадочных процессов. Для производственных строений учитывают, также, равномерность нагрузок от оборудования и недопустимость его демонтажа или перемещения на другое место в дальнейшем.

Выкапывание шурфа по периметру используют в критических ситуациях, когда требуется максимальный осмотр подземной части здания или доскональный анализ грунтовых условий. Но вскрытие фундамента, в этом случае, допускается производить не сразу по всему периметру, а только участками, составляющими длину не более полутора метров, иначе может произойти обрушение обследуемой постройки.

Нередки случаи, когда для небольшого по площади и этажности здания приходится выкапывать значительно больше шурфов, чем для огромного производственного цеха, имеющего схожие конструкции. Дело в том, что на процесс ответственного обследования в большей степени оказывают влияние конкретные условия, визуальные оценки, а также предварительные контрольные замеры и исследования, нежели человеческий фактор. Бывает, что при минимальной проверке выявляются значительные несоответствия подземной конструкции с технической документацией и даже предыдущими исследованиями. Тогда-то и требуются дополнительные изыскания.

Присутствие профессионалов и руководство инженеров при выкапывании шурфов необходимо для того, чтобы:

• лишний грунт из-под фундамента не был случайно удален во избежание дополнительных просадок;
• при подтоплении ямы могли быть быстро обследованы проблемные участки, так как при интенсивной откачке воды дополнительно вымывается порода, в том числе песчаная подушка;
• специалист смог подкорректировать размеры шурфа для возможности выполнения более точных замеров;
• были изъяты правильные пробы грунта и образцы материалов.

По окончании работ каждый шурф засыпается с послойным уплотнением. Далее, с внешней стороны восстанавливается отмостка по всем правилам, а изнутри – пол.
