Армопояс

Когда можно нагружать армопояс

Если заливка происходила в теплое время года, то армопояс можно нагружать уже через 10 дней, если же в холодное, то лучше выждать 3-4 недели. В продаже есть специальные добавки, ускоряющие твердение бетона. Также не забывайте проливать армопояс водой, чтобы он лучше набрал прочность и не покрылся усадочными трещинами.

Изготовление армопояса для газобетона

Чем отличается газобетон от пенобетона

Сравнение кирпича и газобетона

Гидроизоляция фундамента под газоблоки

Какой марки выбрать газобетон?

Какие инструменты нужны для работы с газобетоном?

Разновидности крепежей для газобетона

Сколько стоит построить газобетонный дом?

Выбираем и сравниваем клей для кладки блоков

Рассуждения о пользе армопояса

Если немного копнуть в историю строительства, то такого понятия, как армопояс, ещё очень недавно просто не существовало. Все выдающиеся памятники зодчества не имели арматурного усиления по простой причине – металл был дорог либо его не было вовсе для строительных нужд. Не было и технологий производства арматуры в сегодняшнем понимании.

Индустриальное строительство потребовало иных материалов и скоростей строительства. Возведение производственных цехов, домен, элеваторов – это уже массовый переход на применение железобетона.

Тяжёлые материалы при высотном строительстве потребовали принятия мер противостояния возникающим нагрузкам на фундаменты и стены. Стал применяться металл. Когда его использовали в бетонной массе, ему стали придавать различные формы профиля, тем самым обеспечивая должное сцепление с бетонной смесью.

Армировались и армируются сейчас все ответственные, сильно нагруженные, как правило, высокие конструкции.

Возникает вопрос: тогда какая связь между армированием и строительством одно-двухэтажного жилого дома.

№1. Как делают керамзитобетон

Керамзитобетон начали изготавливать в середине прошлого века, потом о нем благополучно забыли, а сегодня он переживает новую эру популярности. В состав материала, как и любого легкобетонного блока, входит цемент, вода и песок, а в качестве наполнителя используется керамзит – гранулы разного размера, полученные путем обжига легкоплавких сортов глины. Гранулы керамзита легкие за счет большого количества пор внутри, но прочные, так как имеют крепкую обожженную оболочку. Для производства керамзитобетона используют гранулы размером 5-40 мм. Блоки могут быть полнотелыми или пустотелыми. Более того, раствор керамзитобетона может использоваться для монолитного строительства стен дома.

Огромное значение на эксплуатационные характеристики блока имеет соотношение керамзита и цемента. Чем больше керамзита, тем более легким, теплым и дорогим будет блок. Качество цемента определяет марку прочности материала. За счет наполнителя из керамзита материал приобретает уникальные теплоизоляционные свойства, за которые его так полюбили современные застройщики.

Недобросовестные производители добавляют в смесь клеевые добавки для увеличения прочности материала, но на экологической безопасности это сказывается негативно. Блоки на производстве формируются под воздействием вибрации, сушатся в специальных камерах, где прогрев идет потоками горячего воздуха или инфракрасными лучами.

Из керамзитобетона сегодня строят частные и загородные дома, дачи, сараи, гаражи, заборы, его используют для монолитного возведения зданий.

Армирование монолитного пояся для стропильной системы

Нередко в загородных коттеджах устраивают мансарды. Для этих целей чаще всего возводят аттиковые стены, которые являются продолжением несущих стен. Как правило, их высота колеблется от 0,7 до 1,2 м. На эти стены и опираются стропила крыши. Для упрочнения конструкции закладывается специальный железобетонный пояс. На него впоследствии опирается мауэрлат стропильной системы.

Конструкция пояса для стропил практически ничем не отличается от армопояса для перекрытий. Его высота составляет не менее 15 см. Как и армопояс, здесь можно применять теплоизоляцию для уменьшения потери тепла.

В поясах для двускатных крыш обычно оставляют место для окон. Если же крыша планируется четырехскатная, то пояс делается без промежутков.

Армирование кладки из керамзитобетона и газосиликата значительно улучшает эксплуатационные свойства здания. Возводить стены дома необходимо строго по проекту, соблюдая СНИПы, так как это существенно продлит его срок службы. Покупайте качественную арматуру и сварную сетку, устойчивую к коррозии. В этом случае вы будете уверены в том, что стены дома не потребуют ремонта несколько десятилетий!

https://youtube.com/watch?v=K0xTYpqyAVg

Инструкция по установке армирующего пояса

Технология устройства армирующего пояса ничем не отличается от сооружения обычной фундаментной ленты. Исключение — узлы соединения армопояса с перекрытием или мауэрлата.

Чертежи

Монолитный пояс по газобетону под перекрытия или балки выполняется по чертежу, который входит в состав проекта:

Армопояс под мауэрлат будет иметь немного другой вид:

Материалы и инструменты

Для того чтобы сделать армопояс в доме из газобетона под плиты, крышу или фундамент понадобятся материалы:

• опалубка или пиломатериалы для ее строительства;
• бетонная смесь М200…М350;
• арматура с сечением 10-12 мм;
• металлические анкера;
• пленочная гидроизоляция.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Из инструментов потребуется: бетономешалка, желоб для заливки бетона, крючок для вязки арматурных прутов, болгарка, молоток, рулетка, строительный уровень, сварка.

Как соединить армопояс с газобетонной кладкой

Армирующий пояс и стена, на которую он опирается, должны создавать единую монолитную конструкцию. Только так пояс будет в полной мере выполнять свои функции. Подумать о соединении пояса и стены нужно еще на этапе кладки газоблока. На высоте 0.3…0.5 м до будущего перекрытия внутри кладки нужно сделать армирование путем установки внутрь газобетонных блоков металлических анкеров, которые выступают над поверхностью кладки на 10-20 см. Эти анкера соединяются с армокаркасом пояса, образуя монолитную конструкцию, способную эффективно воспринимать нагрузки.

Устройство армопояса

Технология включает следующие этапы:

1. Подготовка поверхности — верхнего слоя газоблоковой кладки: удаление пыли, обезжиривание.
2. Установка опалубки: съемной — из пиломатериалов, несъемной — из теплоизоляционных материалов.
3. Вязка армирующего каркаса из арматуры на 4 нити.
4. Укладка внутрь опалубки армирующие каркаса.
5. Связка сваркой анкеров и армокаркаса.
6. Приготовление или заказ бетонной смеси.
7. Послойное бетонирование армопояса до нужной высоты.
8. Уход за бетонной поверхностью.
9. Укладка гидроизоляции после набора проектной прочности.

Армопояс для газобетона под балки готов. По истечении 28 суток можно продолжать строительство. В том случае, когда ждать набора бетоном проектом прочности нельзя, можно для устройства пояса использовать готовые ЖБИ.

Нужен ли армопояс под монолитное перекрытие в доме из газобетона?

В соответствии с правилами СП 15.13330.2012 армопояс в обязательном порядке выполняется при использовании для кладки блоков из ячеистого бетона. Газобетон – это разновидность ячеистого бетона, значит, армирующий пояс в газоблоковом доме нужен.

Функции армопояса:

• укрепление несущих стен из газоблока;
• равномерное распределение нагрузки ;
• снижение риска появления трещин в кладке;
• устранение точечных нагрузок, губительных для газобетона;
• обеспечение равномерной усадки на нестабильных грунтах;
• обеспечение сейсмоустойчивости.

В некоторых случаях монолитный пояс по газобетону под перекрытия дополнительно способствует выравниванию кладки в горизонтальной плоскости. Например, если одна стена просела или по каким-либо причинам получилась ниже других стен, то армирующий пояс поможет выровнять конструкции по высоте.

Монолитный ленточный фундамент

Его выбирает подавляющее большинство застройщиков. Почему именно он? Потому что пеноблок (или другой пористый камень) имеет низкую сопротивляемость на изгиб, и во время сезонных подвижек грунта велик риск того, что по стенам задания, не имеющего монолитной прочной основы, пойдут трещины. Такой фундамент бывает двух видов: заглубленный и мелкозаглубленный.

Как правильно выбрать глубину ленты?

В учебниках и инструкциях по строительству предложены формулы расчетов правильной закладки фундаментов, но все эти сведения на практике редко применяются. Частному застройщику важнее понять основные причины, которые оказывают решающее влияние на выбор глубины котлована или траншеи под заливку бетоном. — это показатель того, насколько далеко расположена подошва основания от поверхности грунта.

Виды фундаментов.

Широко распространено убеждение, что устойчивость основы напрямую зависит от того, расположена она выше ТПГ (точки промерзания грунта), или ниже

На самом деле этот фактор в большинстве случаев не имеет столь важного значения. Мнение опытных прорабов таково: в большинстве случаев для каркасников и блочных домов вполне достаточно мелкозаглубленной монолитной ленты (не более 50 см, оптимально — 40 см), независимо от того, какова в этом районе ТПГ

Классический расчет таков: мелкозаглубленный — это тот, чья подошва расположена на таком расстоянии от поверхности грунта, которое составляет 1/3 до точки его промерзания

Классический расчет таков: мелкозаглубленный — это тот, чья подошва расположена на таком расстоянии от поверхности грунта, которое составляет 1/3 до точки его промерзания.

Есть правила, придерживаясь которых, можно самостоятельно определить, скольких сантиметров будет достаточно именно на этой строительной площадке.

• если грунт пучинистый (глина и суглинки) и подземные воды подходят близко, то застройщику не повезло: он столкнулся с самым сложным вариантом. Выбор здесь следующий: либо «плавающая» плита, либо монолитная лента ниже ТПГ;
• если грунт пучинистый, но не переувлажненный, подошву можно устанавливать на глубине 1,7 м даже в том случае, если ТПГ значительно ниже. Но высота ленты или опор должна быть не ниже 80 см;
• если уровень подземных вод и ТПГ совпадают, подошва должна располагаться ниже точки промерзания на 20 см;
• если грунт болотистый или подвижный (песчаный), то оптимальны винтовые сваи.

Распределение нагрузки

Для устройства армопояса в доме из керамзитобетонных блоков требуется участок, в котором будет размещен данный конструктивный элемент. Армопояс под мауэрлат монтажкуи позволяет равномерно распределить нагрузку от стен на фундаментные конструкции.

Армопояса для керамзитобетонных блоков нужно использовать, когда дом строится на несущем керамзитобетонные блоки или блоки из газобетона высотой более одного этажа.

Толщина и высота армопояса для керамзитобетонных блоков определяется проектом и зависит от технических характеристик блоков и местных условий.

Армопояс в доме из керамзитобетонных блоков может быть выполнен из бетона или кирпича.

Для устройства армопояса своими руками необходимо:

• Определить необходимые размеры армопояса в соответствии с проектом дома;
• Подготовить необходимый объем материалов в соответствии с проектом (бетон или кирпич);
• Подготовить основание для армопояса;
• Установить опалубку или обмазать поверхность стены;
• Сделать арматурные каркасы используя арматурные стержн;
• Залить или положить бетон или кладку из кирпича;
• Провести укладку и крепление арматуры на заданном уровне;
• Произвести укладку и закрепление заполнителя (если используется керамзитобетонные блоки);
• Выполнить укладку материалов по слоям;
• Обеспечить гидроизоляцию и теплоизоляцию наружных стен;
• Провести герметизацию соединений между стенами и армопоясом.

Таким образом, армопояс для керамзитобетонных блоков является необходимым элементом в строительстве дома из керамзитобетонных или газобетонных блоков, чтобы обеспечить стабильность и долговечность конструкции.

Монтажные работы

Выдержат ли керамзитобетонные блоки плиты перекрытия? На этот вопрос строители отвечают уверенно – да. Принцип монтажа такой же, как на стену из кирпичного материала. Раствор, изготовленный из песка и цемента, создаст нужное сцепление плиты и стен. Разрешается выполнить дополнительное укрепление арматурой.

В работе рекомендуется пользоваться определенными правилами:

• плотность примыкания плит к стенам и равномерное распределение нагрузки обеспечивается растворной массой;
• арматура поможет выровнять поверхность, обеспечит добавочную прочность;
• многие спорят – нужен ли армопояс? Специально его устраивать необязательно, так как толщина керамзитобетонных блоков под плиты перекрытия достаточна, чтобы выдерживать массу плит и создаваемую ими нагрузку. Но в этом случае толщина стен должна быть достаточной, чтобы выдержать нагрузку;
• а как укладывать плиты перекрытия на керамзитобетонные блоки? Исключительно на стены несущего вида, чтобы не вызвать разрушений;
• кладут ли плиты на цокольный этаж? Да, только следует устроить гидроизоляционную прокладку из двух слоев рубероида.

Итак, плиты перекрытия на керамзитобетонные блоки класть можно. Но для этого следует соблюдать некоторые требования, предъявляемые к стене:

• кладка должна отличаться ровностью;
• укладку выполняют в три ряда до перекрытия арматурной сеточкой;
• верхний ряд – тычковый.

При использовании керамзитобетонных блоков под плиты перекрытия для придания объекту надежности устраивают монолитный пояс, толщина которого должна составлять пятнадцать – двадцать сантиметров. С его помощью нагрузка распределится равномерно.

Узлы опирания

Узел опирания плиты перекрытия на кирпичную стену представляет собой капитальный элемент постройки для ее прочной фиксации.

При создании узла необходимо соблюдать следующие условия:

• при помощи сварки армирующие стержни плит и армопояса жестко соединяются между собой;
• чтобы снизить теплопотери, используют специальные вкладыши, которыми закрывают пустые отверстия;
• теплоизоляцию выполняют между перекрытием и кладкой;
• торцы плиты к кладке примыкать вплотную не должны.

Для изготовления опорного элемента при достижении отметки низа потолка здания кладку производят только с наружной стороны, чтобы образовалась ниша для плиты. Дополнительно следует учесть такие рекомендации:

1. Если изделие монтируется на полкирпича (12 см), то для ниши добавляют 1 см. Это делают, чтобы перекрывающий элемент не упирался в слой кирпича.
2. На кирпич укладывают цементно-песчаную смесь, по качеству совпадающую с раствором для кладки.
3. Торцевые пустоты наглухо закрывают бетонными вкладышами, чтобы перекрытие не разрушалось при дальнейшем возведении стены сверху.

В условиях строительной площадки, если отсутствуют заводские вкладыши-заглушки, применяют бетон М200 для заполнения пустот.

Для боковых опор нет жестких норм. Но в том случае, когда опирание происходит на боковую (длинную) сторону, следят за тем, чтобы нагрузка не попала на первую пустоту. Это может вызвать трещины и разрушение перекрытия.

Отличия в технологии пояса из кирпича

Такой защитный пояс устанавливают при помощи выполнения кирпичной кладки, которую усиливают армосеткой. Этот вариант не такой надежный, как железобетонный монолит, поэтому применяется исключительно для одноэтажных объектов хозяйственного назначения.

Особенности процесса возведения защитного пояса из красного кирпича:

1. При применении арматурной сетки с проволокой Д=5 мм рекомендуется ее укладывать через 4 кирпичных ряда.
2. Ширина аромопояса выполняется по ширине керамзитобетонной стены возводимого дома.
3. Высота аромпояса устанавливается проектом и зависит от высоты дома и типа крыши. Средняя величина конструкции для стены из керамзита допускается 40 см.

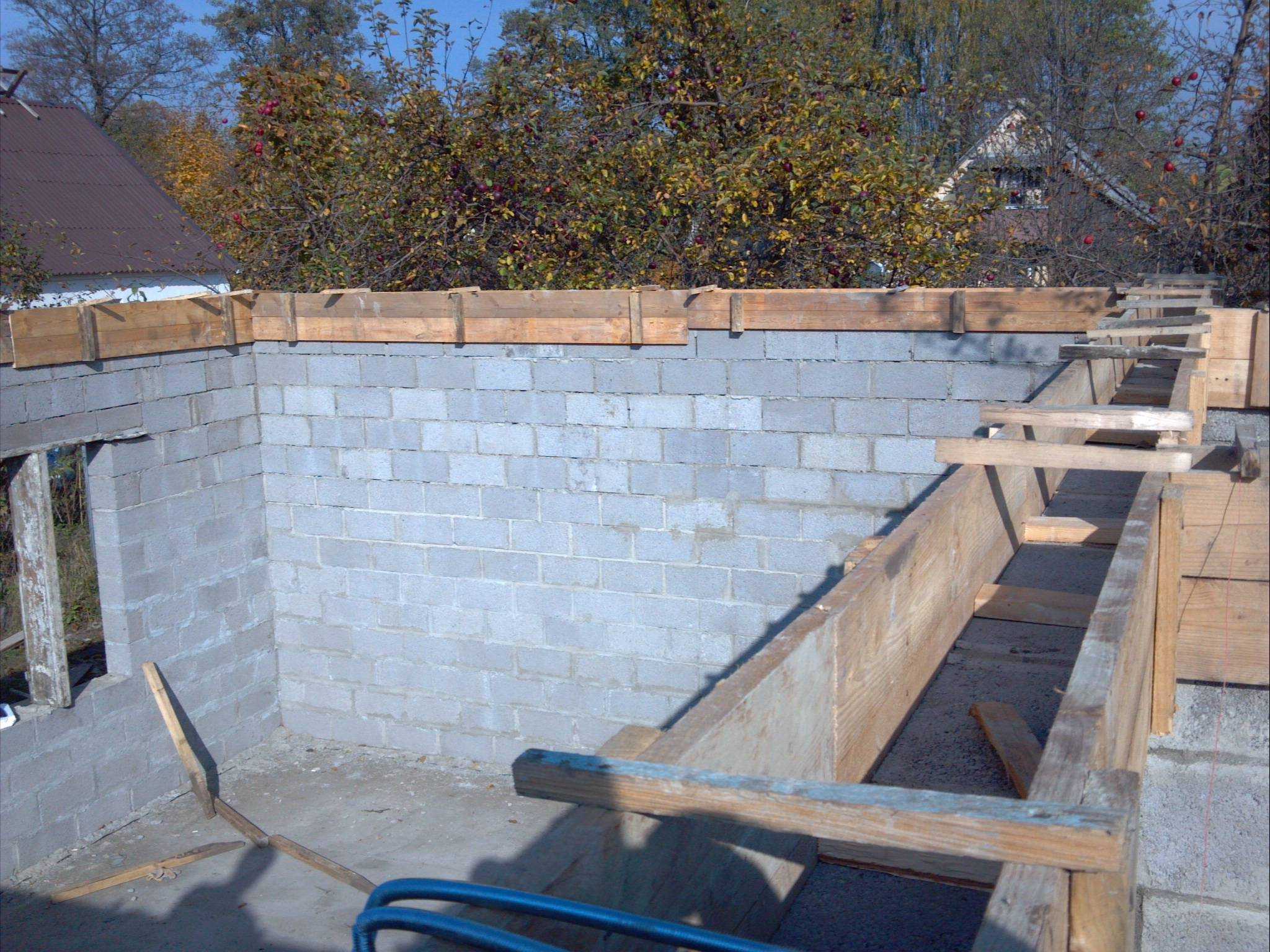

Монтаж армопояса

Монтаж плит перекрытия по строительным нормам не выполняется сразу на строительные блоки, поскольку создаваемая нагрузка может значительно превысить прочность материала, из которого возведены стены. Армопояс под плиты обязательно должен быть замкнутым и непрерывным по длине. Если постройка двухэтажная, то армопояс следует монтировать после кладки стен 1 этажа и перед монтажом крыши.

Начинать монтаж армопояса необходимо с изготовления опалубки таких габаритов: высота – 300 мм, а ширина равна толщине стен. Для изготовления опалубки лучше использовать 20 мм доску. Далее не высоте примерно 50 мм от низа доски она крепится саморезами с внутренней и внешней стороны. Для скрепления 2х сторон опалубки доски поперечно скрепляют более тонкой доской с шагом 1000 мм.

Далее приступаем к изготовлению каркаса непосредственно внутри опалубки. Из 12 миллиметровой арматуры изготавливается лесенка с шагом 500-700 мм, закрепляя поперечные скрепляющие прутья сваркой или проволокой. Места стыка и пересечения стен для надежности лучше всего скреплять сваркой.

При укладке каркаса необходимо с каждой стороны опалубки делать 50 мм отступ, чтобы каркас со всех сторон был утоплен в бетоне, а также после изготовления каркаса его нужно выставить по уровню. Если нагрузка на стены довольно большая, то лучше использовать параллелепипедную конструкцию каркаса.  Последний этап в монтаже армопояса – заливка его песчаным раствором с щебенкой. Заливать армопояс лучше в один этап, чтобы слои бетона равномерно высыхали. После заливки бетона необходимо удаление пустоты методом штыкования.

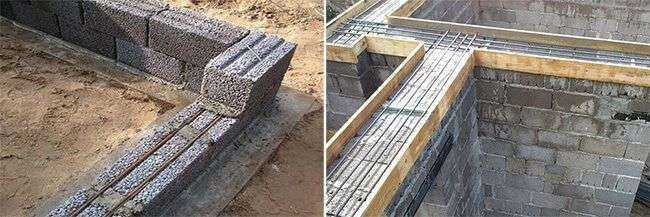

Чтобы установить ребристые металлические прутья в полистиролбетонные блоки необходимо сделать штробы штроборезом. Сделанные каналы необходимо очистить от сколов/пыли и смочить.

Для монтажа в блоки лучше всего применять арматуру сечением 8 мм. Перед монтажом прутьев каналы необходимо залить клеем или цементно-песчаным раствором (мягко замешенным). Далее необходимо уложить прутья в залитые штробы и убрать лишний клей/раствор. После этого можно приступать к последующим строительным работам.

Армопояс из кирпича

Если дом строится из кирпичей, то вместо монолитного армопояса можно сделать армопояс из кирпичей. Его делают прямо во время кладки кирпича, и его конструкция зависит от особенностей постройки. Кирпичный пояс не требует опалубки, поскольку арматура укладывается прямо на кирпич, а если используется сетка, то ее толщина должна быть не менее 5 мм.
