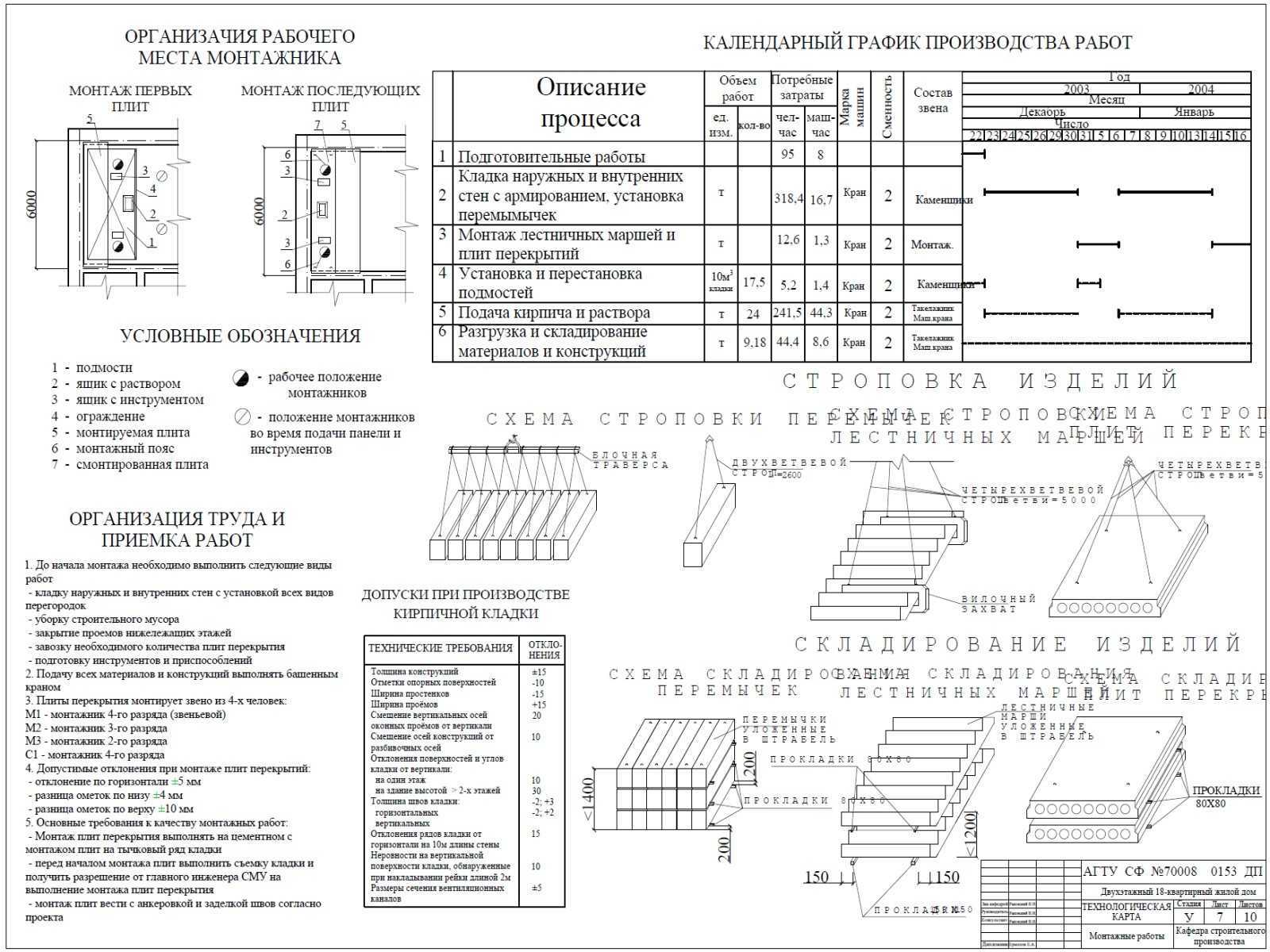

Технологические особенности монтажа плит перекрытия

Укладка плит перекрытия на армопояс. Монтаж плит перекрытия на армопояс между 1 и 2 этажом.

Стены первого этажа дома стоят, армапояс на месте, все подготовительные работы выполнены. Пора переходить к следующему этапу нашей стройки — укладка плит перекрытий между этажами.

Наконец-то мы почти дождались свои плиты перекрытия от компании ООО «СтройПартнер», по чьей вине мы потеряли более одного летнего месяца работы и определенную сумму денег. Но все-таки они вот-вот  уже будут у нас, что не может не радовать… Кстати говоря, имейте ввиду, что указанный размер в заказе на плиты перекрытия и в реальности может не совпадать, как получилось у нас. Расхождения могли составлять 5-8 см в минус от указанных нами при оформлении заказа. При этом качество плит полностью нас устроило. А вот обслуживание, отношение к клиентам компании и умение решать проблемы и признавать ошибки — абсолютно нет. Цена плит перекрытия для нашего дома составила около 100 тыс. рублей.

Итак, вернемся к сути вопроса. Перед тем, как начать монтаж плит перекрытий дома нам предстоит сделать разметку на армапоясе, где будут находиться каждая плита. Эту работу мы провели перед приездом крана, чтобы упростить монтаж плит. План расположения плит перекрытия дома можно увидеть на фото. Его мы берем из нашего индивидуального проекта дома , о котором неоднократно рассказывали ранее.

План расположения плит перекрытий

Теперь поговорим про план работ.

Мы будем использовать облегченные плиты перекрытия (ПНО) толщиной 160 мм. Кладка плит будет проводиться на пескобетон (бетон марки 300 (М300)) . Толщина шва на армопоясе составит ориентировочно 1-2 см с учетом того, что армопояс у нас получился достаточно ровный. Швы между плитами перекрытия до 50 мм будут заполнены раствором без дополнительного армирования. В швах размером 50-150 мм необходимо будет установить один арматурный каркас как показано на фото ниже.

Арматурный каркас для швов между плитами перекрытия

Внешние станы дома у нас из газобетооных блоков толщиной 375 мм. Мы планируем класть плиты таким образом, чтобы плиты встречались в центре дома на армопоясе, а по периметру дома плиты доходили ориентировочно до середины армопояса, а за ними были установлены газобетонные блоки толщиной 15 см. Блоки при этом ставятся на ребро.

План перекрытия плитами. Схемы в разрезе.

Строительный лайфхак.

Перед тем как положить плиты перекрытия нам предстоит нанести  пескобетон ровным слоем на армопояс дома. Для этого мы смастерим следующее приспособление.

Нам понадобятся:

Приспособление для удобной кладки бетона под плиты перекрытия

деревянная доска шириной 1-2 смстроительная рулетка
линейка или ровная доска
лобзик

При помощи лобзика выпиливаем букву П согласно размерам выноса плиты перекрытия на армопояс дома (у нас это было 12 см), но тут можно и на глаз сделать разметку, ничего страшного не случится. Кстати говоря, сделать такой распил циркулярной пилой оказалось неудобно, возможно из-за того, что заготовленная доска оказалась влажной.

Использовать наш самодельный инструмент для нанесения пескобетона очень просто. Кладем заготовку на армопояс, в полученное отверстие наносим раствор. При помощи мастерка разравниваем бетон, а затем убираем явные излишки. В результате под плитами перекрытия дома окажется примерно одинаковое количество раствора. Так как армопояс у нас достаточно ровный, то и плиты перекрытия лягут ровно. Чего и хочется добиться в итоге.

Про автокран для монтажа пустотных железобетонных плит перекрытия.

Для монтажа плит мы остановили свой выбор на кране со стрелой 27 метров. Оказалось, что ширина крана с выдвинутыми аутригерами порядка 6 метров, поэтому в скором порядке нам пришлось производить демонтаж столбов забора для комфортной работы автокрана. В нашем случае цена аренды крана за день работы — 15 тыс. рублей.

Итог работы.

Сегодня вся работа прошла по плану, плиты перекрытия были уложены при помощи описанного выше способа. Также для удобства при помощи крана мы подняли наверх газобетонные блоки для кладки второго этажа дома. А как все это происходило можно посмотреть на

С наилучшими пожеланиями,

Яна и Женя Шигоревы.

Особенности расчета

Деревянные несущие конструкции обязательно рассчитывают на предельную нагрузку. Это необходимо, чтобы проверить, выдержит ли принятое сечение все возможные воздействия. Обычно балки монтируют параллельно короткой стороне помещения. Высоту элемента определяют как 1/20-1/25 от ширины пролета.

Так, для перекрытия помещения 6х4 м ширина пролета равна 4 м, тогда высота несущей балки – 16-20 см. Шаг установки дощатых конструкций 60-80 см, брус можно укладывать через 60-100 см.

Максимальная величина пролета — 6 м. При больших значениях используют клееный брус.

Для определения параметров сечения пользуются таблицейИсточник giropark.ru

Чтобы проверить, достаточна ли прочность сечения балки, применяют специальный расчет, где учитывают собственный вес конструкции, динамическую нагрузку от расположенного на ней оборудования, людей, глубину и тип опирания, коэффициенты надежности, характеристики древесины.

Определяют также максимальный прогиб, он не должен превышать 1/250 от длины элемента. Предельная нагрузка для межэтажных перекрытий — 210 кг/м3, неэксплуатируемых чердачных — в два раза меньше.

В интернете для удобства застройщиков созданы онлайн-калькуляторы, помогающие просто и быстро произвести расчет деревянных элементов.

1 типа

Противопожарные перекрытия 1 типа, имеющие максимальный предел стойкости к воздействию факторов пожара, аналогичный этому показателю у противопожарных стен 1 типа, используют вместе с ними для проектирования, при возведении пожарных отсеков зданий в ходе строительства объектов.

Это необходимо, когда площади этажей зданий превышают нормативно допустимые значения для данного функционального вида зданий, сооружений, в зависимости от их стойкости к огню, категорий по взрывопожарной опасности; а также для разделения отсеков объектов, различающихся по технологическим процессам, назначению.

Примыкание противопожарных перекрытий к огнеупорным стенам должно выполняться без зазоров, способных пропустить огонь, летучие продукты процесса горения. Если в стенах имеется ленточное остекление, витражи, тогда необходима противопожарная отсечка витражей на уровне перекрытия, при этом допустимо, чтобы они не выступали за наружную стеновую поверхность. В остальных случаях противопожарные конструкции перекрытий 1 типа должны, разделяя поверхности наружных стен строительных объектов, выступать за их плоскость не меньше, чем на 0,3 м.

Перекрытия 1 типа – это сборные или монолитные железобетонные плиты, по периметру опирающиеся на противопожарные, наружные несущие стены зданий, обладающие высокими характеристиками прочности, огнестойкости, герметичности, способностью выдерживать весовые нагрузки.

При проектировании, строительстве зданий их используют в следующих случаях:

1. Для отделения подземных, наземных встроенных автостоянок от административно-офисных, жилых частей зданий.
2. Для выделения специализированных торговых предприятий, реализующих горючие жидкости, аэрозоли, другую опасную продукцию, относящуюся к бытовой химии; пожароопасные строительные, отделочные материалы при размещении их во встроенных, пристроенных надземных отсеках к зданиям торговых объектов.
3. Для выгораживания помещений для хранения архивов рентгеновских снимков в зданиях поликлиник, амбулаторий.
4. Чтобы отделять вставки, встройки блоков административных, бытовых помещений от производственных участков, цехов промышленных предприятий.

При необходимости пересечения перекрытий 1 типа каналами, трубопроводами, шахтами, за исключением инженерных систем водоснабжения/отведения, отопления, необходимо проектировать, устанавливать автоматические устройства для предотвращения распространения факторов пожара – противопожарные вентиляционные решетки, огнезадерживающие клапаны, огнепреградители.

Устройство

Схема устройства противопожарных перекрытий

Чаще всего в качестве противопожарных перекрытий используются плоские или ребристые плиты из тяжелого или облегченного бетона, армированного стальной арматурной сеткой; реже из деревянных конструкций, обработанных составами огнезащитной пропитки, а со стороны ниже расположенных помещений на этаже здания – мокрой штукатуркой, слоем гипса или огнестойкими сортами гипсокартона.

Для увеличения предела стойкости к огню проектируются, монтируются на строящихся, реконструируемых строительных объектах подшивные, подвесные потолки из негорючих плитных, листовых материалов.

Для связи с этажами, отметками строений довольно часто в поверхности противопожарных перекрытий необходимы проемы для прохода людей, транспортировки грузов; отверстия, шахты для прохождения инженерных сетей, коммуникаций жизнеобеспечения.

Как и для всех остальных видов противопожарных преград, общая площадь таких проемов, шахт, отверстий не должна превышать 25%, при этом все они должны быть заполнены огнестойкими заполнениями или негорючими материалами на всю толщину конструкции.

Это может быть противопожарный проход через перекрытие, выполненный как противопожарные люки в перекрытии, или кабельные проходки; коммуникационные шахты, монтажные установочные проемы, отверстия, заделанные, уплотненные противопожарными подушками, огнезащитной штукатуркой, минеральными материалами, огнестойкой пеной на всю толщину перекрытия.

В местах прохождения вентиляционных коробов монтируются огнезадерживающие клапаны, а на пластиковых трубах водоснабжения, канализации – противопожарные муфты.

В современных строительных объектах в противопожарных перекрытиях проектируют также глухие противопожарные окна, значительные по площади заполнения из огнестойкого стекла, предназначенные для освещения, и как часть дизайна интерьера зданий, общественных сооружений.

Кроме того, в устройстве противопожарных перекрытий верхних этажей зданий, покрытий сооружений могут применяться люки, зенитные фонари дымоудаления, оборудованные устройствами, исполнительными механизмами автоматического открывания после командного сигнала, пришедшего от централизованных приемно-контрольных приборов сигнализации о пожаре, или приборов управления систем противодымной защиты объекта.

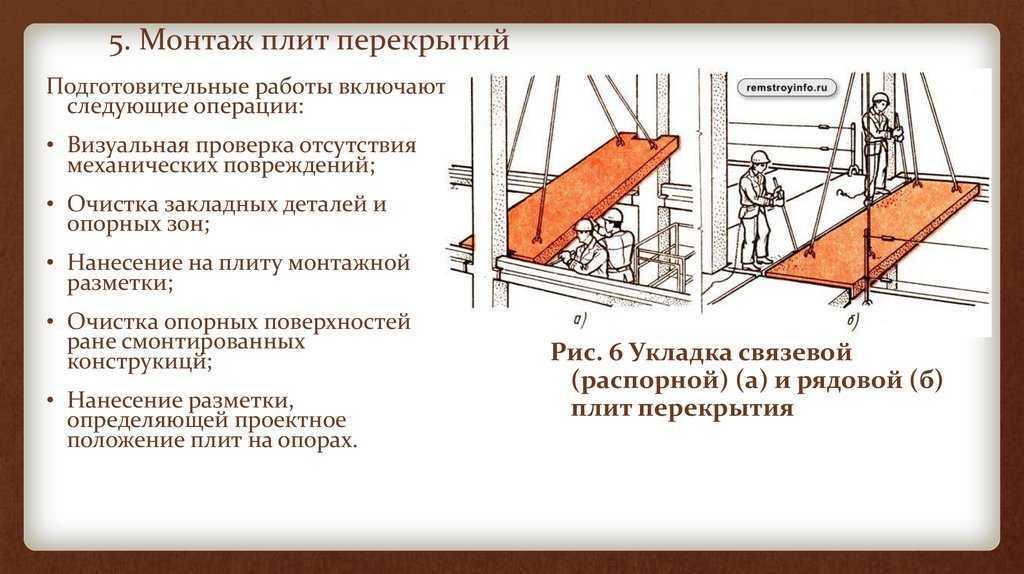

Ошибки при укладке плит перекрытия. Подготовительные работы перед укладкой плит

К укладке железобетонных плит в качестве перекрытия главное требование – это ровная поверхность в местах их опирания на стены. Горизонт должен быть около идеального, перепад высот в 4-5 см уже в не допуске. Если горизонт не достигнут, выравниваем его с помощью цементного раствора.

Второе немаловажное требование заключается в необходимости обеспечить прочность зоны опирания плит перекрытия.. Если стены возведены из кирпича или бетонных блоков, то никаких дополнительных действий предпринимать не нужно

Если стены возведены из пеноблоков или газобетона, то перед монтажом плит необходимо залить армопояс. Дело в том, что ни газобетон, ни пенобетон не обладают необходимой прочностью, чтобы выдержать вес плиты и не деформироваться по линии примыкания. Поэтому необходимо сделать армопояс следующим образом: по всему периметру нашего строения устанавливаем опалубку, в нее укладываем арматурный каркас арматурный каркас из прута диаметром 8-12 мм.

Начинать укладку плит перекрытия всегда нужно с лестничного пролета. И не забываем после укладки плит проверить их расположение по монтажной карте.

Плиты уложены хорошо, в том случае, если отвечают следующим допускам:

Технология усиления

ЖБИ усиливают, чтобы восстановить целостность, рабочие характеристики и несущую способность. Самым распространенным дефектом является разрушение арматуры от коррозии, которая приводит в негодность бетон. В общий технологический процесс входит:

• определение способа усиления несущей способности перекрытия;
• выяснение объема работ;
• составление проектно-технической документации для прочности перекрытия;
• выполнение расчетов для восстановительных мероприятий;
• закупка стройматериалов.

После подготовительного процесса:

• укрепляют перекрытие распорками;
• очищают разрушенную часть от старой отделки, ржавчины;
• убирают стяжку, демонтируют пол;
• чистят места соединения старого с новым бетоном;
• бетонируют разрушенные участки.

Об укреплении перекрытий полные сведения здесь.

Огнестойкость

Это способность сохранять целостность, несущую/ограждающую способность, теплоизоляционные свой свойства при пожаре.

Предел огнестойкости противопожарного перекрытия варьируется от 2,5 часов, равно стойкости стены 1 типа, позволяет за это время ликвидировать очаг возгорания, даже если развивается по всей площади пожарного отсека под перекрытиями, до 15 мин, что соответствует стойкости к огню стальных элементов объекта, не прошедших обработку, облицовку методами огнезащиты металлических конструкций.

Узлы крепления, примыкания противопожарных перекрытий к стенам, балкам, фермам должны иметь предел стойкости к огню не меньше, чем у самих соединяемых элементов конструктива строительного объекта, что в целом обеспечивает его устойчивость при пожаре.

Для защиты узлов крепления перекрытий, чаще всего сварных, для заполнения неизбежных в ходе проведения строительно-монтажных работ зазоров, неплотностей используют раствор бетона, огнезащитные штукатурки.

Толщина противопожарных перекрытий является важной характеристикой, во многом определяющей огнестойкость этой строительной конструкции, без которой невозможно представить создание большинства архитектурных объектов:

• У железобетонных плит 1 типа она не меньше 200 мм.
• 2 типа – 100 мм.

У деревянных перекрытий 3 типа, защита от огневого воздействия осуществляется слоем штукатурки, гипса толщиной не меньше 20 мм по металлической сетке или огнестойким гипсокартоном, который используют для повышения предела стойкости конструкций перекрытий в других случаях; а также в составе противопожарных перегородок, заполняя пустоты в них минеральными шумо-, теплоизоляционными плитами, рулонами, например, базальтовым огнезащитным материалом.

Как выполняют расчет?

Любую горизонтальную несущую панель устанавливают с учетом воздействия на ее поверхности усилий и тяжестей. Если не делать расчета может превысить максимально допустимый вес при загрузке жилой или промышленной площади. Что чревато появлению трещин в бетонном основании до полного разрушения.

Для вычислений определяются следующие параметры

• геометрические размеры плиты;
• марка бетона;
• класс и сечение арматуры;
• сбор нагрузок;
• уровень предельного изгибающего момента.

Чтобы определить сколько килограммов веса выдержат перекрытия, выполняют чертеж помещения, суммируют вес каждого изделия, учитывая тип конструкции, к примеру, монолитный или пустотный. Затем собирают все возможные нагрузки на панель и складывают их значения:

1. массу перегородок;
2. мебели с оборудованием;
3. вес материалов отделочных и коммуникационных проводок.

Допустим, нужно рассчитать ПБ 80-10. В справочных, нормативных, сопроводительных документах можно узнать параметры:

• толщины – 220 мм.;
• ширины – 997 мм.;
• длины – 7980 мм;
• массы – 2620 кг.

Вес изделия известен, нужно высчитать полезную площадь:

Определяют расчетную нагрузку, с которой способна справиться плита.

• P – расчетная нагрузка;
• S – площадь перекрытия;
• N – максимальная нагрузка плиты.

6350 – 2620 = 3740 (кг.) – вес, которым допускается загружать плиту

При этом нужно учесть:

Если условно принять их массу равной 200 кг/м 2 , расчет можно продолжить:

1. 200 х 7.95 = 1590 (кг.).
2. 3740 – 1590 = 2150 (кг.)

При перерасчете на м 2 , это значение равно 270 кг/м 2 . И указывает на размер полезной нагрузки.

Полная статья о принципах расчета тут.

Что означает величина опирания?

Как перекрыть плиту, чтобы она устойчиво опиралась на стену, зависит от факторов:

• габаритных размеров пролета, длины ЖБИ;
• величины распределенных и точечных нагрузок на ЖБИ;
• присутствия статистических и динамических усилий;
• толщины и материалов стен;
• типа постройки – жилого, административного или производственного.

Схема показывает максимальную глубину опирания плит перекрытия:

Меру соблюдают для сохранения кирпичной кладки, чтобы не защемлять железобетонный элемент, который принимает на себя нагрузку от вышестоящей стены.

Кладут плиты двумя способами:

1. На 2 противоположные стороны, где короткий участок опирается на 2 опорные точки, где арматурный каркас имеет значение в компенсации изгибающего напряжения. При возникновении равномерных разрушительных сил под нагрузками, панель остается целой, защищенная арматурой.
2. На целый контур из 3 опор. Если плиты расположены по краям комнаты и опираются длинными сторонами на стены. В момент монтажа рассчитывают точки соприкосновения, чтобы они не превышали высоты панели.

В конструкции, усиленной армированием, изгиб происходит не по всей площади, а только на свободных краевых участках

Важно соблюдать правила установки, где запрещено:

• проводить опирание длинной стороной;
• монтировать перекрытие на точки опор с последовательным расположением.

От правильного опирания зависит безопасная эксплуатация здания, поэтому при укладке нельзя совершать ошибок, это опасно.

О величине опирания еще больше информации здесь.

Что это значит?

По понятию, которые приведено в нормативных документах, перекрытием является горизонтальной внутренней несущей и ограждающей конструкцией, разделяющей дом на этажи.

Классификация строительных элементов данного направления имеет деление по группам:

• материалам – бетонные и ЖБИ, деревянные;
• назначению, чтобы перекрывать межэтажное пространство, отделять чердаки и подвалы от помещений;
• конструктивным формам – плоским, сводчатым;
• местам размещения;
• технологиям производства.

Став неотъемлемой частью построек, прочной основой, конструктивный элемент предназначен для выполнения конкретных функций:

1. разделять горизонтально дом на зоны;
2. обеспечивать жесткость зданию поперек коробки;
3. принимать на себя нагрузки от оборудования, мебели, отделки;
4. повышать прочность постройке;
5. снижать потерю тепла, поддерживать температуру внутри помещений;
6. изолировать комнаты от шума и проникновения влаги.

Деревянные настилы

Приведем их краткую классификацию:

1. Жилой этаж отделен от подвального помещения деревянными цокольными и подвальными балками.
2. Жилые комнаты отделяются от чердака набором деревянного перекрытия защищенного теплоизоляцией с пароизоляционным слоем для исключения образования влаги.
3. Деревянные перекрытия с хорошей звукоизоляцией применяют при строительстве коттеджей.

Схема деревянного перекрытия с разделенными балками.

Балочные деревянные перекрытия устанавливают на несущие стены с интервалом от 0,6 до 1,0 метра. Ширина балки выбирается не менее 1/3, а по высоте не менее 1/16, от ширины пролета по расчету. Из щитов (досок) при их укладке делают накат. Для прочности выбирают балки с сечением 40х40 или 50х50 мм. В качестве звукоизоляции на щитовой накат иногда насыпают песок, поверх него укладывается утеплитель, а затем настил из досок. Монтаж начинают установкой балок с помощью крана (лебедки) на выстроенные стены. Вручную изолируют от стен концы балок. Крепежом или гвоздями присоединяют их к основной стене.

При использовании бетонных конструкций балки межэтажных перекрытий укладывают в специальный связывающий усилительный бетонный пояс. Их монтируют «маячным» способом: сначала укладывают крайние, а потом промежуточные. При монтаже используют ватерпас (уровень), шаблон или рейку. Для выравнивания поверхности межэтажных перекрытий применяют просмоленные обрезки дерева.

https://youtube.com/watch?v=CJJy3veQcFA

Балки между собой соединяют специальным крепежом из металла.

Брус желательно выбирать круглого сечения – он прогибается меньше прямоугольного и имеет больший срок эксплуатации.

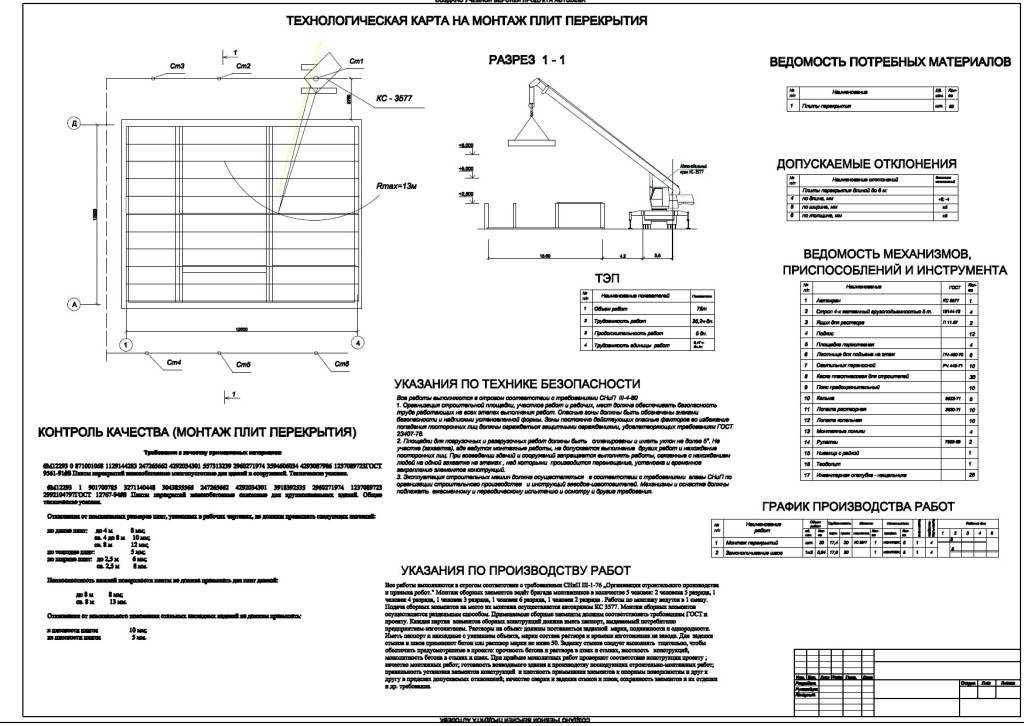

Монтаж плит перекрытия по СНИП

Даже пустотные изделия имеют весьма внушительный вес, так что технология их укладки непременно включает использование специализированной техники. Кроме того, к обязательным требованиям относится и наличие подъезда к строящемуся зданию. Самостоятельно выполнить такие работы нельзя.

Расценки же во многом зависят от дальности расстояния и размеров здания.

Чтобы уложить потолочные покрытия, необходимы следующие инструменты и материалы:

• железобетонные плиты;
• бетонный или цементный раствор;
• автокран;
• болгарка в тех случаях, когда материал нужно подрезать;
• лом и кувалда.

Сама технология укладки очень проста.

1. На место укладки потолочного покрытия наносят слой цементного или бетонного раствора.
2. Устанавливают автокран так, чтобы из выбранного участка он мог обслужить максимально большую поверхность будущего потолка.
3. Автокраном подцепляют за петли железобетонную плиту и укладывают на нужный участок. Как правило, сделать это за один раз не удается. Обычно положение корректируют ломом. Поскольку бетонный раствор схватывается не сразу, этот процесс вполне выполним.
4. Расценки на монтаж плит перекрытия зависят от необходимости резать материал. Резка производится болгаркой с алмазным диском и кувалдой.
5. Уложенные перекрытия закрепляют к стенам анкерами сквозь петли.
6. Русты, образующиеся между плитами, тщательно заделывают.

На видео монтаж покрытия по требованиям СНИП рассматривается более наглядно.

https://youtube.com/watch?v=68QVo02-M8U

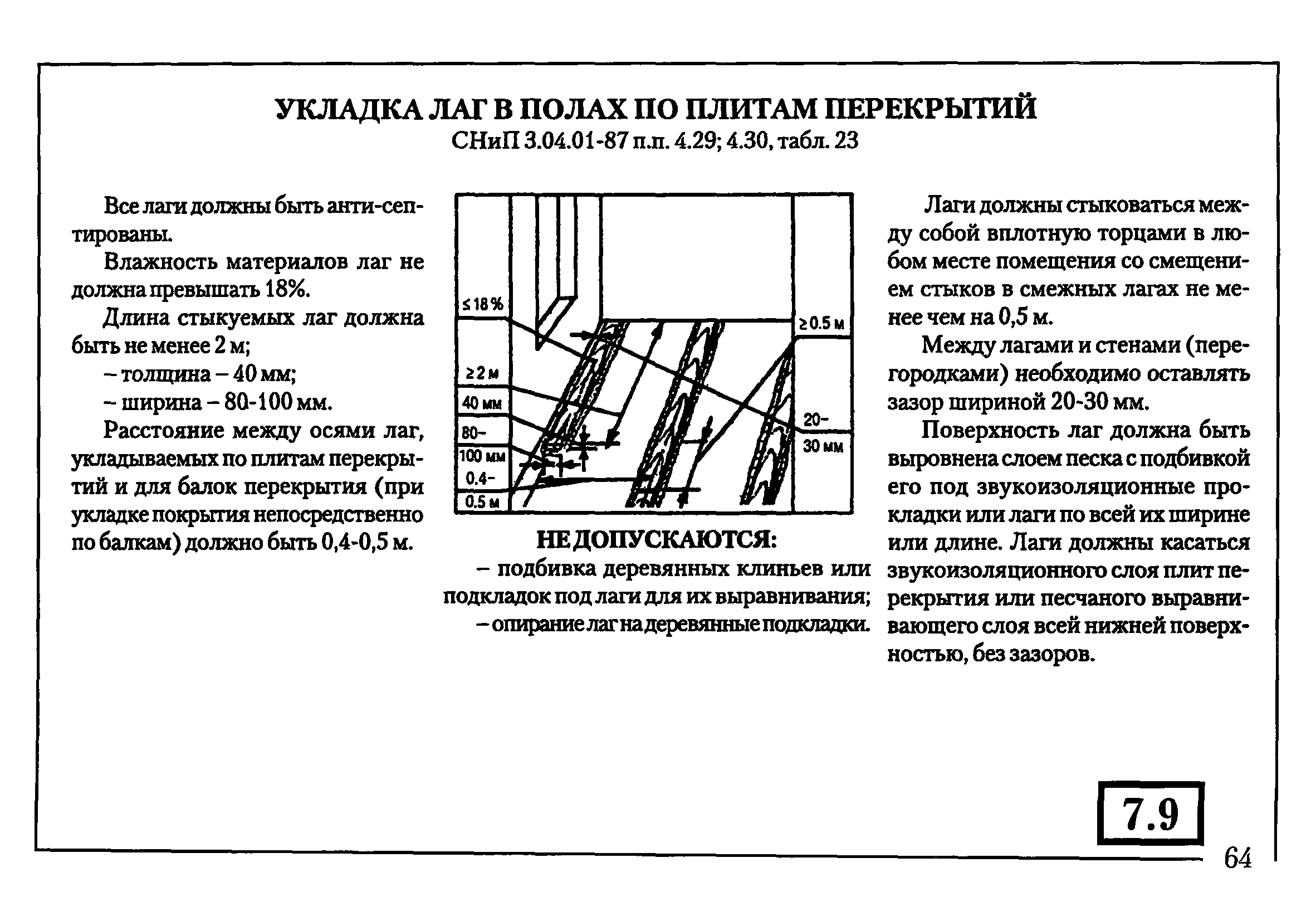

Утепление

В многоэтажных зданиях выполняют межэтажное утепление перекрытий, если перекрывают проемы между подвалом и жилым помещением или на верхнем этаже, соседствующем с чердаком. Утеплять разделительную перегородку между 2 отапливаемыми этажами не рационально.

При использовании теплоизоляционных материалов изучают их свойства, так как даже в одной квалификационной группе назначение и технологические признаки могут отличаться.

Материалы для утепления конструкции используют в виде:

• стекольной или базальтовой ваты;
• пенопласта;
• пеноплекса;
• керамзита;
• вспененного полиуретана;
• стружек, опилок.

От типа перекрытий зависит характер утепления и место установки изоляционных материалов. К примеру, сверху деревянных балок, если предстоит утеплить пол первого этажа или снизу, когда есть подвал.

Этапы работ по утеплению пола между этажами

1. подготавливают перекрытие, если нужно демонтируют доски настила;
2. готовят материал, которым покрывают слой;
3. забивают доски;
4. настилают финиш.

Об утеплении в деталях описано тут.

Нормы по ГОСТу и СНиПу

Дом для человека является местом его проживания, поэтому строительство должно обеспечить безопасную среду обитания. Где перекрытия как основные конструктивные элементы должны быть:

• с теплоизоляцией, если этажи делятся на отапливаемые и без отопления;
• прочными – в соответствии с особенностями эксплуатации с распределенными нагрузками на несущие конструкции, бывает, что от взрыва бытового газа рушатся перегородки, а перекрытия остаются невредимыми;
• пожаростойкими – по времени сопротивления огню с сохранением характеристик.

Существует множество нормативной документации, которая является регулятором строительства в частности по требованиям, предъявляемым к перекрытиям в домах:

1. СНиП 31-01 -2003 заменил строительные нормы и правила СНиП 2.08.01-85, устанавливает величину опирания по строительным нормам, а в части 6 указаны требования к несущей способности и деформативности конструкций.

Норматив убедительно рекомендует правильно проектировать установку перекрытий в жилых зданиях, предусмотреть шумоизоляцию в соответствии со СНиП 11-12 -77 и утеплять панели над подпольем. Распространяются нормативы и правила на проектирование новостроек, реконструкцию многоквартирных строений.

ГОСТ 26434-2015 является межгосударственным стандартом для железобетонных изделий, перекрывающих проемы между стенами, где указаны типы с основными параметрами.

СП 31-105-2002 совместно со СНиП 31-02 указывает на общие и дополнительные требования к перекрытиям во всех направлениях, в отношении характеристик прочностных, деформативных, при расчетах нагрузок, предела огнестойкости и класса пожароопасности.

СП 70.13330.2012 пришел на смену старому, но не потерявшему актуальности по многим пунктам СНиП 3.03.01-87 о несущих и ограждающих конструкциях.

Тип перекрытия определяет место установки, когда панели называют:

• Чердачными – отделяют отапливаемые комнаты от чердака.

Предусмотрена дополнительная отделка изоляционными материалами, чем обеспечивают теплопроводность, устойчивость к влаге, поддерживают влажность в норме для комфортного жизненного пространства.

Межэтажными, разделяющими постройку на этажи с отдельными помещениями, где поддерживается микроклимат, здесь не изолируют от воздействия влаги, защищают жителей от звуков.
Подвальными отделяют жилье от погреба, которые служат своеобразными перегородками между цоколем здания и помещениями. Обустройство выполняют по аналогичной схеме с чердачными перекрытиями.

Конструктивное исполнение несущих элементов имеет отдельную классификацию:

1. балочную – с несущими балками, между которыми укладывают заполнитель и устанавливают напольные или потолочные перекрытия;
2. безбалочную – с усиленными конструктивными деталями из ЖБ плит или армированных панелей;
3. комбинированную из сборных элементов, соединенных отдельными блоками.

Отсюда идет разделение по технологическим процессам изготовления:

В России постепенно происходит вытеснение сборно-монолитных перекрытий на пустотные плиты. Под этот тип панелей архитекторы даже разрабатывают свои проекты.
