Пол второго этажа по деревянным балкам: устройство пола, общие требования и пошаговая инструкция строительства пола

Монтажные работы

Главный этап — это, конечно же, монтаж балок. Он подразумевает грамотную подготовку еще на стадии строительства первого этажа.

Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной). Сделать это нужно сразу после покупки. Если материал будет лежать некоторое время до укладки, его нужно переложить: ряд балок, затем 3-4 бруска поперек, затем следующий ряд. Так доска будет вентилироваться и просохнет. Это исключит появление плесени.

Часть балки, заделываемую в стену, следует также покрыть:

1. Битумом или праймером.
2. Рубероидом, толью или пергамином.
3. Жидким гидроизолом, состоящим из битума.
4. Линокромом.

Это делается в связи с тем, что дерево при соприкосновении с бетоном и блоками может впитывать влагу и со временем начать загнивать.

СправкаДля газобетона считается нормальным содержание эксплуатационной влажности 3-5%. Какими бы сухими не казались блоки, недопустимо прямое соприсковение дерева с этим материалом.

Балку необходимо заделать в несущую стену минимум на 12 см. Торцы обрезаются под углом 70 градусов в целях обеспечения удаления влаги.

Внимание!Торец балки отсекать гидроизоляционным материалом не нужно. Иначе будет закрыт доступ для испарения влаги

Требуется оставить небольшой воздушный зазор между концом балки и стеной

Требуется оставить небольшой воздушный зазор между концом балки и стеной.

Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

Для утепления со стороны улицы перед балкой можно положить утеплитель. Как правило, внешние торцы балок с наружной стороны утепляются пенополистиролом.

Заполнение пустот между уложенными балками делают газоблоками. Между газосиликатом и брусом оставляют зазоры 2–3 см. Их плотно забивают минеральной ватой, предотвращая таким образом образование конденсата и отсыревание балок.

Не забудьте продумать размещение лестницы на второй этаж, так как проём нужно предусмотреть сразу:

Ну вот и все, перекрытия готовы. Теперь можно приступать к последующей отделке.

Перекрытие второго этажа своими руками

При­сту­па­ем к стро­и­тель­ству пере­кры­тия. Для нача­ла нам нуж­но уста­но­вить дос­ку на реб­ро по все­му пери­мет­ру зда­ния.

Услож­ня­ет­ся это тем, что мы име­ем при­строй­ку.

Поэто­му на внут­рен­них сте­нах дос­ку мы ста­вим посе­ре­дине.

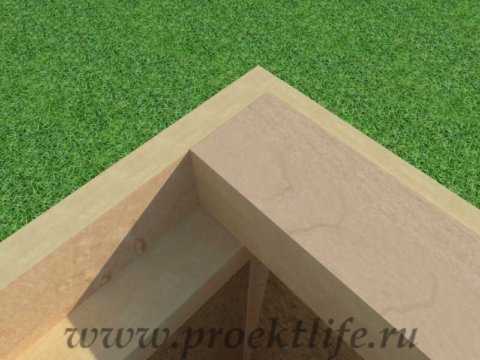

Кре­пим дос­ку вна­хлёст.

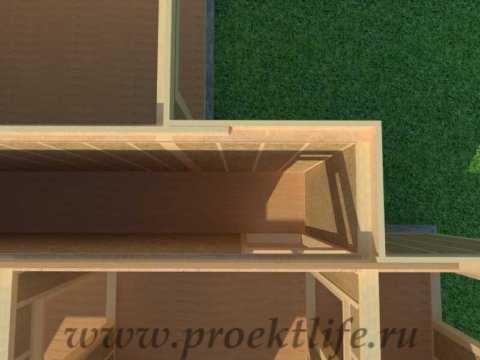

Укла­ды­ва­ем пото­лоч­ные лаги на гараж.

Укла­ды­ва­ем пото­лоч­ные лаги на дом.

Пото­лоч­ные лаги сле­ду­ет укла­ды­вать стро­го над стой­ка­ми кар­кас­ных стен.

Укла­ды­ва­ем отрез­ки бру­са 150×150 mm.

Меж­ду пото­лоч­ны­ми лага­ми.

После уклад­ки бру­са, у вас дол­жен полу­чит­ся выступ сни­зу. К это­му высту­пу мы будем кре­пить пото­лок.

В сере­дине зда­ния, исполь­зу­ем брус 150×100 mm.

с обе­их сто­рон сте­ны. Всё тща­тель­но скреп­ля­ем, пото­лоч­ные лаги кре­пим к бру­су, а брус в свою оче­редь кре­пим к верх­ней обвяз­ке.

При­сту­па­ем к под­шив­ке потол­ка.

Пере­кры­тие вто­ро­го эта­жа сво­и­ми рука­ми

После под­шив­ки потол­ка гип­со­кар­то­ном или osb, жела­тель­но насте­лить паро­изо­ля­ци­он­ную мем­бра­ну, для того чтоб с ваты не чего не сыпа­лось через щели вниз.

Укла­ды­ва­ем утеп­ли­тель в два слоя с пере­кры­ти­ем сты­ков преды­ду­ще­го слоя как мы дела­ли при утеп­ле­нии стен.

Пере­кры­тие вто­ро­го эта­жа

Насти­ла­ем так­же osb в шах­мат­ном поряд­ке в два слоя с пере­кры­ти­ем сты­ков преды­ду­ще­го слоя osb. Про­дол­же­ние сле­ду­ет »>

Перекрытия в каркасном доме – это горизонтальные поверхности, при помощи которых ограждается внутренний объем помещения сверху и снизу. Это пол и потолок, закрепленные на специальных деревянных или бетонных конструкциях

Они имеют большую важность, связывая между собой стены и делая конструкцию здания более жесткой. Кроме того, эти элементы создают дополнительное утепление здания: их каркас обязательно должен содержать утеплитель

Конструктивные материалы

черновое напольное покрытиеследующие материалы:

1. Доска хвойных пород обрезная ГОСТ 24454.
2. Водостойкие листы ДВП ГОСТ 10632.
3. Плита гипсоволоконная ГОСТ 51829.
4. Фанера из хвойной древесины ГОСТ 3916.2.
5. Фанера из лиственных пород дерева ГОСТ 3916.1.
6. Бакелизированная фанера ГОСТ 11539.

Возможно применение ОСБ и других древесных плит с низким содержанием формальдегида не выше Е0 или Е1. Рассчитать необходимую толщину выбранного материала можно по таблице.

Таблица расчетов конструктивных материалов наиболее часто применяемых для покрытия чернового пола.

Данные из таблицы помогут точно рассчитать расстояние между лагами и облегчат выбор необходимого материала при расчете конструкции пола.

Инструкция монтажа по шагам

Для каждого из 3-х видов перекрытий такого дома существуют определенные различия, вызванные условиями эксплуатации каждой из них, а также их размерами. Так толщина основных пиломатериалов напрямую зависит от длины пролета.

При монтаже этих конструкций придерживаются некоторых общих правил. Прежде всего монтаж должен выполняться строго по проекту с использованием материалов, по качеству, сортаменту и размерным параметрам определенными в его спецификациях.

Цокольное

Вначале застройщик должен по периметру строение установить обвязочные балки, к ним в дальнейшем будут крепиться балки перекрытия. С проектной схемы перекрытий берут нужные размеры и проводят разметку мест крепления балок.

Основные этапы установки перекрытия 1-го этажа:

1. Устанавливают опорные башмаки по схеме, куда будут ставиться балки.
2. В нижней части их прикрепляется черепной брусок для монтажа досок подшивки.
3. Вставляют балки в фиксированные башмаки и закрепляют их гвоздями по узлам крепления.
4. Балки устанавливают так, чтобы черепной брусок находился внизу.
5. Монтируются доски подшивки, с опорой на него.
6. Сверху подшивки укладывают пленочный мембранный гидробарьер.
7. Устанавливают плиты теплоизолятора между балками довольно плотно, чтобы не было щелей, но и без замятия, и чтобы утеплитель не выступал за верх балки.
8. Поверхность плит накрывают плотно паробарьером с нахлестом на местах соединений не менее 100 мм, закрепляя пленку на балках степлером.
9. Устанавливается контррейка 20 мм, для создания вентиляционного зазора и возможности естественного удаления накапливающейся влаги.
10. Поверх контррейки помещают настил из разного листового напольного материала с толщиной не менее 22 мм, чтобы не создавались прогибы и не возникала вибрация пола.
11. Завершается установка цокольного «пирога» финишным покрытием.

Возведение чернового пола в таком доме на винтовых сваях затруднено из-за того, что сама конструкция размещена на относительно незначительной дистанции от уровня земли. Если монтажно-сборочные работы будут проведены неправильно, то дом будет холодным и его можно использовать только для сезонного проживания, так как на первом этаже «поселятся сквозняки» при любой погоде.

Межэтажное

Такие перекрытия имеют преимущества по температурной составляющей, поскольку не подвержены губительным скачкам, кроме того они выполняют одновременно две функции потолка и пола.

При выборе утеплителя упор делается на звукозащитные характеристики, то есть такой защитный материал должен прежде всего иметь акустическую модификацию.

Для этих перегородок чаще используют LVL балки. Они опираются на все несущие стенки, их фиксируют временными укосинами. После монтажа LVL балок ставят лаги перекрытия из доски. Гвоздями LVL балки укрепляют с досками, по внешнему периметру и к верху обвязки несущих стеновых конструкций. При производстве длинных прогонов, доски соединяют   накладками 80 см.

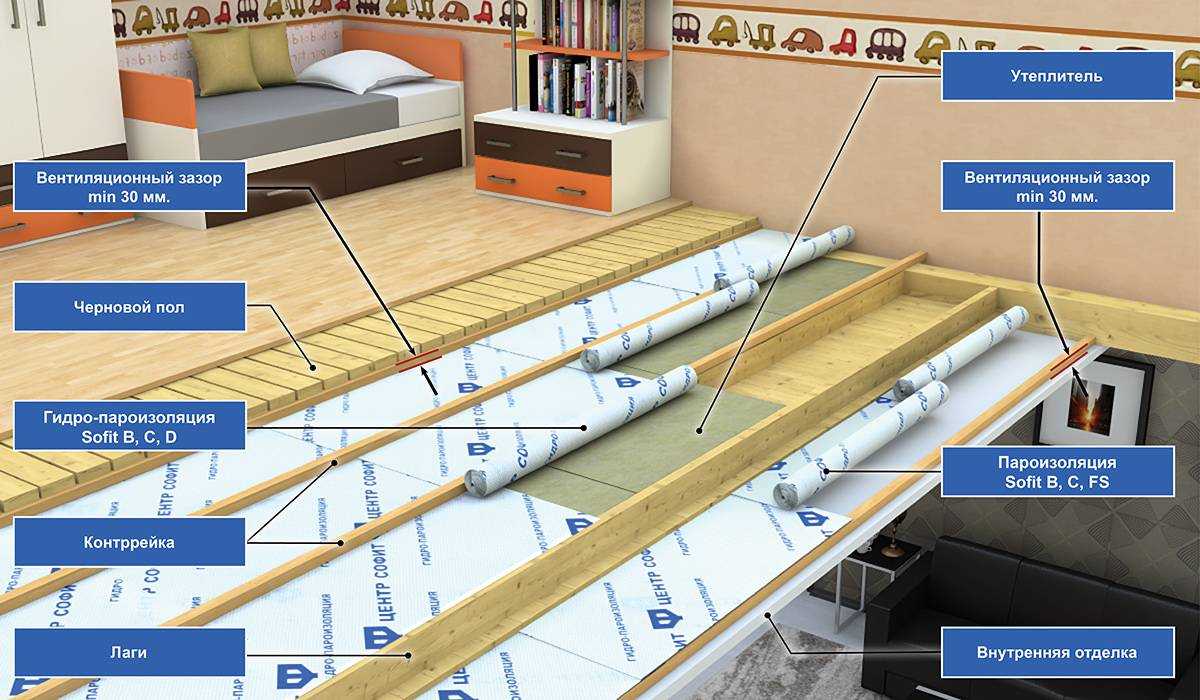

Монтаж междуэтажного перекрытия осуществляется в такой очередности:

1. К обвязке и балкам устанавливаются лаги с интервалом 500мм или по размеру плит теплозащитного материала.
2. Низ каркаса закрывают парозащитной мембранной.
3. Прибивают листовой стройматериала, который послужит основой для теплозащиты и станет основанием для отделочных работ по потолку.
4. В каркас укладывают плиты акустического теплоизолятора не менее 100 мм, плотно без щелей.
5. Сверху теплоизолятора степлером фиксируют пароизоляционную пленку.
6. Защитные слои закрывают досками либо плитами в качестве чернового пола 2-го этажа.
7. Выполняется чистовая отделка потолка и пола.

Чердачное

Данный тип перекрытия считается основой под кровельную систему. Для верхней комнаты она является потолком, для чердачного помещения – полом. К нему предъявляют особенные требования по прочностным характеристикам, теплостойкости, гидро- и шумозащиты.

Чердачное перекрытие, как правило, имеет такую конструкцию:

• накат либо дощатые щиты;
• мембранная парозащита;
• вентиляционный зазор;
• теплозащитные плиты;
• вспомогательная пароизоляция;
• напольное покрытие.

Требования к применяемым материалам

Чтобы быть уверенными в том, что приобрели действительно качественную продукцию, необходимо предварительно узнать, каким показателям она должна соответствовать. Обычно ко всем пиломатериалам, используемым при строительстве домов, требования одинаковые, и заключаются они в следующем:

• нужно приобретать только хорошо высушенные бруски и доски, так как изделия, содержащие в себе влагу, могут быть подвергнуты деформации после оказания на них давления другими частями постройки;
• только что приобретенные материалы необходимо разложить под открытым воздухом для акклиматизации, предварительно накрыв их полиэтиленовой пленкой;
• чтобы коррозия не повредила металлические детали соединительных элементов, их нужно перед монтажом обработать антикоррозийным препаратом или нанести слой краски.

Если материалы соответствуют описанным выше требованиям, то можно спокойно приступать к проведению остальных этапов работы.

Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м

Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

Виды полов

В зависимости от особенностей проекта здания существует два вида полов второго этажа по деревянным балкам.

Таблица. Виды полов второго этажа по деревянным балкам.

Тип пола	Описание технических и эксплуатационных особенностей
Холодный	Такие полы в настоящее время почти не используются, а напрасно. Ниже мы рассмотрим варианты, когда ставить неутепленные полы целесообразно. По стоимости они самые дешевые, настилать их не составляет большого труда даже новичкам.
Утепленный	Сложная с инженерной точки зрения конструкция, состоит из нескольких слоев, каждый из которых оказывает заметное влияние на общие эксплуатационные показатели. По стоимости намного превосходит холодные, но позволяет существенно уменьшать тепловые потери. За счет этого дорогостоящая конструкция быстро окупается и начинает приносить прямую прибыль. Но это возможно лишь при одном условии – теплые полы настилаются в строгом соответствии с существующими строительными нормами и правилами. В противном случае они быстро теряют свои первоначальные свойства и требуют сложного и дорогостоящего ремонта.

Схема межэтажного перекрытия в деревянном доме

Для закрепления балок на стенах из бруса или бревна используют различные решения

Первое — заглубление торцевых частей не менее чем на 70 мм в пазы, вырезанные в стенах (иногда паз заполняют изоляционным материалом, чтобы исключить появление скрипа). Практикуют также соединение типа «ласточкин хвост» и др. Если закрепление балки предполагает подрубку ее концов, то стоит иметь в виду: согласно СНиП 11-25-80 ДЕРЕВЯННЫЕ КОНСТРУКЦИИ, допустима подрубка не более 1/4 высоты балки. К сожалению, нередко концы подрубают в полдерева, значительно уменьшая сечение балки, из-за чего в зоне распила образуются протяженные трещины, снижается жесткость опоры, что сокращает срок службы здания.

Еще один способ соединения — с помощью специальных опор из оцинкованной стали (хомутов, кронштейнов, уголков и т. п.). Их плюс — технологичность и быстрота монтажа. Бывают опоры с открытым и скрытым креплением. Последние применяют, когда балки должны быть видны в интерьере (пример такого крепежа — Т-образная пластина, длинным плечом входящая в паз, сделанный в торце балки). К опоре балку фиксируют металлическими саморезами, а саму опору присоединяют к стене металлическими саморезами или шурупами-глухарями большого сечения.

Балки зафиксированы на стенах и сращены встык стальными уголками и накладками, которые закреплены саморезами

Сечение и шаг размещения балок выбирают исходя, прежде всего из длины пролета и предполагаемой нагрузки на перекрытие

Ряд специалистов критически относится к использованию подобных опор при закреплении балок на ограждающих стенах. Ведь, согласно указанным выше СНиПам, металлические элементы, применяемые в условиях, при которых возможно выпадение конденсата, должны отделяться от древесины гидроизоляционным слоем. Между тем в случае соединения балки перекрытия с ограждающей стеной металлический крепеж опор может оказаться в зоне точки росы. По словам экспертов, это обернется появлением темных полос на поверхности древесины в районе такого крепежа.

Торцевые части балок заглублены в пазы, вырезанные в стенах

Закрепление на стене стальной опоры для балки с помощью шурупов-глухарей

При использовании же стальных опор для соединения балок перекрытия со стенами внутри помещения (где опасности выпадения конденсата нет) подобной проблемы не возникает. В каменных (кирпичных, пенобетонных и пр.) ограждающих стенах для закрепления деревянной балки еще на стадии их возведения создают так называемое гнездо, в которое и вставляют балку.

Опоры с открытым креплением

Опоры с открытым креплением

Глубина укладки опоры — не менее 150 мм. Конец балки тщательно обрабатывают антисептическими составами и подрезают под углом, чтобы ее торец не насыщался влагой. Притом для отделения древесины от камня конец балки оборачивают гидроизоляционным материалом (чаще всего рубероидом или пергамином в два слоя), оставляя торец открытым, чтобы не было препятствий для свободного отвода водяного пара из древесины. Балку обычно укладывают на антисептированный деревянный накат, закрепленный в гнезде поверх слоя гидроизоляции, механически фиксируя к нему.

Чтобы закрепить деревянную балку, в каменной стене еще на стадии ее строительства создают особое гнездо

Согласно требованиям вышеупомянутых СНиПов, не допускается глухая заделка деревянных конструкций в каменные стены, а значит, гнездо обязательно должно проветриваться. Кроме того, для предотвращения появления в стене мостиков холода его следует заполнить теплоизоляционным материалом (например, паклей), не создавая притом препятствий для движения воздуха.

Вид сбоку	Вид сверху
Вариант опирания деревянной балки на кирпичную стену: 1. Деревянный короб 2. Теплоизоляция 3. Деревянная балка 4. Обертка торца балки гидроизоляцией 5. Металлический анкер 6. Гидроизоляция

Строительные требования

Монтаж, ремонт и реконструкция чердачных перекрытий требуют продуманного подхода, ведь от них зависит безопасность использования дома. Чтобы определить максимально возможную нагрузку, которой может подвергаться конструкция, выполняется инженерный расчет, а затем, основываясь на вычислениях, составляется проект. К чердачным перекрытиям предъявляется ряд требований:

• Несущая способность. Этот показатель зависит от материала, из которого изготавливаются балки, а также от расстояния между ними.
• Расстояние между балками. Максимально допустимое расстояние между деревянными балками, разрешенное строительными нормами, составляет 4 метра.
• Устойчивость к перепадам температуры. Балки должны хорошо выдерживать температурные колебания, так как разница между температурой воздуха в чердаке и жилых помещения превышает 4 градуса.
• Непроницаемость. Перекрытие должно защищать от проникновения холодного воздуха и влаги с чердака.

Устройство перекрытия каркасного дома

Строение перекрытий и применяемые для них материалы зависят от места в доме и их назначения.

В настоящее время можно разделить перекрытия в каркасном доме на три типа

1. чердачные,
2. межэтажные,
3. половые.

Перекрытия пола в каркасном доме обеспечивают прочность и жёсткость напольного покрытия. Чердачные перекрытия каркасного дома поддерживают потолочную отделку и утеплительный слой.

Межэтажные перекрытия выполняют функцию как половых, так и чердачных, являясь полом верхнего этажа и потолком нижнего.

Самая большая нагрузка на конструкцию – это вертикальная. Из-за этого основа перекрытия будет рассчитываться исходя из уменьшения вертикальных прогибов.

Материалы для перекрытий

Перекрытия в каркасном доме в большинстве случаев производят из хвойных пород древесины, например, сосна, лиственница или ель. Основа чердачного перекрытия – это потолочные балки, а для пола это лаги.

Основная нагрузка на перекрытия в каркасном доме идет именно на них, передавая их после на внутренние стены, верхнюю или нижнюю обвязки и фундамент.

Балки перекрытия каркасного дома — это обработанный на два канта круглый брус, лес или монтируемые на ребро доски. Можно заменить толстые доски более тонкими.

Важно прочно закрепить их между собой. Сложным вариантом считается установка досок коробчатой конструкции, она обеспечивает хорошую жесткость, и имеет оптимальную стоимость. Размеры и тип несущих балок определяются в зависимости от нагрузки, пролёта и прогиба

Данная величина является справочной, и если нужно, вы легко сможете найти ее в интернете. Вся конструкция перекрытий каркасных домов типовая, а это позволяет зафиксировать средние нагрузки, по которым определяется сечение опорных балок перекрытий

Размеры и тип несущих балок определяются в зависимости от нагрузки, пролёта и прогиба. Данная величина является справочной, и если нужно, вы легко сможете найти ее в интернете. Вся конструкция перекрытий каркасных домов типовая, а это позволяет зафиксировать средние нагрузки, по которым определяется сечение опорных балок перекрытий.

Расчет нагрузки

Нагрузка на перекрытия в каркасном доме состоит из следующих составляющих — собственная масса и переменные нагрузки, которые появятся при эксплуатации каркасного дома.

Собственная масса 1м² половых и межэтажных перекрытий каркасного дома зависит от конструкции, применяемого утеплителя и звукоизоляционного слоя. Как правило, данная величина составляет 220—240 кг.

Собственная масса чердачных перекрытий в каркасном доме выше, так как здесь применяется большее количество изоляционных материалов.

Вес перекрытий составляет 250—300 кг.

Но переменные нагрузки у потолочных перекрытий меньше и не превышают 100 кг на 1м², а для межэтажных перекрытий данный показатель равен 200 кг на 1м².

Для определения полной нагрузки на перекрытие нужно сложить переменную и постоянную составляющие.

Учесть длину пролёта балок перекрытия и их профиль, по таблице найти площадь сечения. Таким же способом определяется расстояние между чердачными балками, обычно оно составляет 0,5—1 м.

Балки чердачного перекрытия монтируются на обвязку и закрепляются при помощи металлических уголков, или врубаются прямо в брус.

Для чердачных и межэтажных перекрытий есть определенное требование: балки монтируют строго над вертикальными стойками каркаса стен дома.

Схема состава слоев для холодного и теплого чердачного перекрытия

для холодного чердака добавлен слой пароизоляции (накладывается специальная мембрана)

На теплом чердаке могут быть проложены трубы отопительной системы около фронтонов, добавлен второй слой утеплителя. Во всем остальном пирог двух основных типов чердачных помещений полностью совпадает, и имеет такую схему:

1. Черновой пол перекрытие – монолит (М500), сэндвич, деревянные доски, панели или плиты – ЖБ, СИП, легких ячеистых бетонов.
2. Пароизоляция для холодного чердака, гидроизоляция для любого типа чердака (для теплого можно 2 слоя).
3. Профиля из дерева (брус), надежно установленный на лаги из качественного металлического материала.
4. Утеплитель (1-2 слоя), закрепленный обрешеткой из дерева или металла, заложенный между брусом, и поверх него.
5. Тонкая армированная сетка, укрепленная по бокам пола, для дальнейшего нанесения штукатурки.
6. Отделочный стартовый и финишный материал.
7. Чистовой пол (доски, ламинат, линолеум).

Слои выполняют из качественных материалов. Обрешетку формируют внутри пирога таким образом, чтобы поступало некоторое количество воздуха для вентиляции (не менее 20 мм). Слои утеплителя должны составлять от 14 до 45 (см), в зависимости от типа материала. Толщина самого чердачного перекрытия (чернового пола) составляет по стандартам 220 (мм).

Что представляет собой чердак

Чердачное помещение ограничивают скаты крыши и потолок жилого этажа. Это место часто используют для обустройства дополнительной жилой площади.

Чердак частных домовладений бывает двух видов:

1. Жилым. Его называют мансардой. В ней можно оборудовать гостиную, рабочий кабинет, спальню, библиотеку и т.д. Высота помещения в данном случае должна составлять не меньше 220 сантиметров. Кроме этого в ней нужно обеспечить вентиляцию, естественное освещение, выполнить утепление скатов.
2. Нежилым. Такое чердачное пространство, как правило, используют для размещения технического оборудования, хранения старых или ненужных вещей. При этом  будет достаточно 2-метровой высоты, а естественное освещение обустраивать не обязательно. Вместо утепления скатов делают теплоизоляцию чердачного перекрытия.

Усиленное

Для балок перекрытия каркасного очень опасным показателем считается сверхнормативный прогиб. В том случае, когда балка длинной 2.5 м прогибается больше чем на 1 см – конструкция требует усиления. Существует два варианта повышения несущей характеристики балки перекрытия:

• увеличение размера сечения;
• уменьшение пролета несущих деталей либо общей нагрузки.

При серьезных деформациях балки рекомендуются использовать одновременно 2 существующие варианта.

Из чего?

Устойчивое усиление конструкции достигают при установке деревянных, стальных накладок или протезов. В последнее время в этот список прочно вошел метод усиления балок углепластиком. Для выполнения подпорок потребуется деревянная или металлическая опора.

Как построить?

Увеличить размер сечения балки углепластиком довольно просто, он легковесен, пластичный и фиксируется на клей, что очень облегчает монтаж. Этот материал негорючего класса, что увеличивает противопожарные свойства балок и других элементов конструкции из древесины. Особенно актуальным является этот метод при защите бруса от прогиба, когда работы выполняются в стесненных условиях.

Вышеуказанный инновационный композитный стройматериал плотно наклеивают на балку в три или четыре слоя, что даёт возможность весьма качественно и прочно усилить деревянные перекрытия. Склеивают углепластик клеем на эпоксидной основе, закрывая соединения полосок поперечными пластами.

Требования к устройству пирога

Поскольку от качества монтажа и ремонта чердачных перекрытий зависит безопасность пребывания в доме, к их обустройству предъявляется ряд требований.

Чтобы знать величину максимально допустимой нагрузки, которую способна выдержать конструкция, необходимо выполнить соответствующие расчеты, а потом, основываясь на их результатах, приступают к разработке проекта, из которого будет ясно, как правильно утеплить чердачное перекрытие в доме.

Требования касаются:

1. Несущей способности. Она напрямую зависит от материала изготовления балок и от промежутка между ними.
2. Расстояния между несущими элементами. Максимально допустимое значение для данного параметра в соответствии со строительными нормами равно4 метрам.
3. Устойчивости к температурным перепадам. Нужно, чтобы балки без проблем могли выдерживать такие изменения. Дело в том, что разница между температурой воздуха в жилых этажах и на чердаке всегда превышает 4 градуса.
4. Изоляции. Пирог чердачного перекрытия холодного чердака должен защищать помещения домовладения от проникновения холода и влаги с подкровельного пространства.

Сильные стороны деревянного перекрытия

Выделить можно такие преимущества как:

• цена их по сравнению с бетонными монолитными либо пустотными минимальна;
• для их устройства вообще не нужно спецоборудование, да и без профессиональных строителей вполне можно обойтись. Все, что понадобится – умение работать с такими инструментами как молоток и пила;
• несущая способность достаточна для восприятия нагрузок даже от довольно массивной мебели;
• по сравнению с тем же бетоном дерево обладает гораздо большей звуко- и теплоизоляционной способностью;

• небольшой вес позволяет выполнять все работы своими руками, максимум, что может понадобиться – 1-2 помощника;
• есть небольшой плюс и с эстетической точки зрения. Например, потолочные балки можно не маскировать за подвесным потолком, а превратить в деталь интерьера.

Сравнение в табличной форме

Конечно, не обошлось и без ряда недостатков:

• дерево, несмотря на обязательную обработку антисептиками и антипиретиками, все-таки менее долговечно, чем бетон. Хотя, при нормальных условиях эксплуатации такая конструкция вполне может прослужить лет 50 и даже больше;
• с точки зрения пожарной безопасности дерево также не лучший выбор;
• древесина гораздо более восприимчива к уровню влажности.

Тем не менее, озвученные недостатки не играют особой роли при условии соблюдений правил устройства перекрытия и нормальном режиме эксплуатации. Так что это неплохой выбор для жилого дома.

Расчет конструкции перекрытия в деревянном доме

Именно от того, на сколько правильно будет проведен расчет предполагаемой нагрузки, можно создать качественную надежную конструкцию, которая будет выполнять свои основные функции и прослужит очень долгое время.

Чаще всего балки в помещении укладываются по направлению самой короткой стены. Это дает возможность сделать пролет минимальным. Шаг между балками будет зависеть в первую очередь от размера сечения. В среднем этот размер составляет 1 метр. Делать расстояние меньше не стоит, так как это только увеличит расход материала и трудоемкость работы.

Схема монтажа балок перекрытия.

Лучше отдать предпочтение балкам с большим сечением, нежели сделать перекрытие с небольшим шагом и слабым перекрытием.

Основные размеры балок при определенном размере пролета:

• 2200 мм пролет – сечение 75*100 мм;
• 3200 мм пролет – сечение 100*175 мм или 125*200 мм;
• 500 мм пролет – сечение 150*225 мм.

Если перекрытие делается между первым этажом и чердаком, то шаг между материалом должен быть таким же, но сечение балок может быть выбрано значительно меньше. Это связано с тем, что нагрузки на чердаке будут значительно меньше, чем на полноценном этаже.

Пирог и схема

В проекте такого здания как правило присутствует раздел по выбору индивидуального пирога для каждого из 3-х типов перекрытий и указывается схема расположения балок. Результаты расчетов зависят от вида пола, эксплуатационной нагрузки перекрытия и дополнительной нагрузки перегородок. Например, для чернового пола с ОСП толщиной 22 мм и общей нагрузкой 350 кг/м2, такие пролеты можно взять из таблицы.

Далее на основании инженерных расчетов разрабатывается схема раскладки балок, в котором обозначается сечение, их местонахождение и порядковый номер, шаг и полные параметры перекрытий.

В целом для таких перекрытий рассчитывается одна схема «пирога», только для цокольного и чердачного перекрытия усиление делается по теплозащите, а для межэтажного перекрытия — по звукозащите и шумопоглощению.

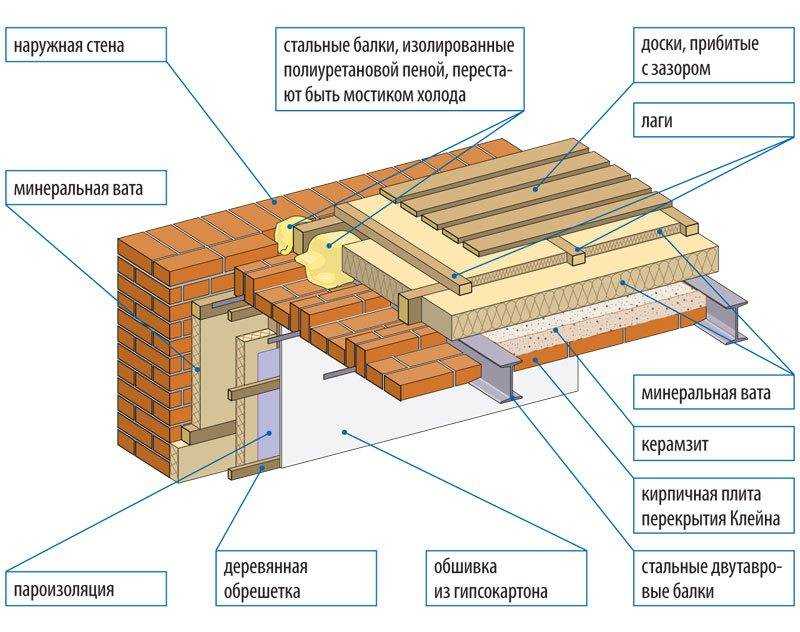

В общем виде «пирог» конструкции выполняется таким способом, в порядке установки снизу-вверх:

• деревянная подшивка из досок;
• пленочная гидрозащита;
• плиточный теплоизолятор группы минераловатных утеплителей, для цокольной конструкции иногда применяют насыпной керамзит;
• мембранный паробарьер;
• ОСБ либо шпунтованный пиломатериал;
• усиление теплозащиты с установкой дополнительных базальтовых плит для цоколя и кровли;
• выравнивающая цементная стяжка, окончательная отделка поверхности.

Обустройство наката

Снизу потолочных балок фиксируют черепные бруски. Набивка данных элементов конструкции осуществляется с боковых сторон по всей длине балок.

В качестве расходного материала применяются деревянные рейки 30х50 мм. Непосредственно на них укладывается и фиксируется строительная доска или листовой пиломатериал, удерживающий внутри перекрытия изоляционный материал.

В таком случае вся масса внутренних элементов конструкции будет воздействовать на накат, а на подшивку воздействовать масса потолочной облицовки.

Настилы делят на ходовые и черновые. Первый вариант применяется для чердаков и мансард, по нему предусмотрено передвижение во время эксплуатации здания. Ходовой настил – это финишное половое основание, выполненное из досок.

Для крепления и ходового и чернового настила применяются упругие прокладки или доски крепятся непосредственно к балкам перекрытия. Сама установка немного отличается.

Доски чернового основания обязательно оснащаются вентиляционным зазором для перемещения воздуха с обратной стороны полового покрытия. При обустройстве ходового настила отдельные доски плотно соединяются друг с другом.

Конструкция перекрытий

На выбор стройматериалов для обустройства перекрытий влияет их расположение и предназначение. Для каркасных зданий используют 3 типа подобных конструкций:

1. Половые – обеспечивают жесткость и надежность эксплуатации финишного напольного покрытия;
2. Чердачные – удерживают теплоизоляционный и отделочный материал;
3. Межэтажные – одновременно являются половым и потолочным основанием, соответственно выполняют двойные функции.

На данный элемент конструкции каркасного сооружения в большей степени воздействуют вертикальные нагрузки. Поэтому еще на этапе проектирования основы перекрытия учитывается прогиб материалов по вертикали.
