Изготовление арматурных каркасов для фундамента

Вязка углов арматуры под ленточный фундамент (инструкция):

• Промежуток между основанием и каркасом усиления – пять сантиметров.

• Примыкания прутьев исполняются с помощью загнутых под 90 градусов деталей и соединяются проволокой.

• В самом низу выкопанного углубления под бетонную основу следует отсыпать слой из гравия и песка. Таким образом, увеличивается устойчивость всей дальнейшей конструкции.

На стыки приходится большая часть давления, а нагрузка на различные зоны распределяется неравномерно. Главной целью добавления металлопроката в бетон является равномерное перераспределение этих воздействий

Поэтому важно соблюдать технические стандарты, чтобы в результате не образовалось разрывов. Из-за ошибок в расстановке проката или при неправильном связывании элементов может начаться образование сколов, трещин и разрушение всего каркаса. Многие нерадивые строители нарушают рекомендации из-за желания ускорить и упростить работу, а в последствия этого могут оказаться фатальными для нового дома

Поэтому мы рекомендуем тщательно выбирать подрядчиков и обращаться только к профессионалам

Многие нерадивые строители нарушают рекомендации из-за желания ускорить и упростить работу, а в последствия этого могут оказаться фатальными для нового дома. Поэтому мы рекомендуем тщательно выбирать подрядчиков и обращаться только к профессионалам.

Закладные изделия

Крепежные элементы используются для соединения сборных железобетонных элементов при их сборке для формирования каркаса жесткости. Крепежные элементы изготавливаются из стальных листов и профилей с использованием механизированной предварительной сборки и точечной, проектной и дуговой контактной сварки, а также холодной штамповки.

Основные типы и конструктивные формы сварных соединительных элементов закладных деталей должны быть указаны в соответствии с ГОСТ 19292.

Таблица 3. Рекомендации по выбору сталей для закладных деталей

Характеристики встраиваемых деталей	Условия эксплуатации конструкций
до T = -30 °C	от T = -30 °C до T = -40 °C
марка сталив соответствии с ГОСТ 380-(…)	толщина проката,мм	марка сталиГОСТ 380-(…)	толщина занятости,мм
Торцевые фитинги, рассчитанные на статические нагрузки	St3ps2	4…25	VSt3ps6	4…10
VSt3sp5	4…25
Встроенные детали, рассчитанные на динамические и повторяющиеся нагрузки	VSt3sp5	4…25	VSt3sp5	4…25
3 Структурные соединители, не рассчитанные на прочностные эффекты	VSt3kp	4…30	VSt3kp2	4…30
BSt3kp2	4…30	VSt3kp3	4…30

Во время хранения и транспортировки арматуры, заготовок и подконструкций они должны быть надлежащим образом защищены от влаги, грязи и повреждений.

Почему лучше связывать, а не сваривать арматуру?

Арматурой в строительстве называется набор некоторых элементов, соединённых между собой. Используется она вместе с бетоном в различных железобетонных сооружениях. Основным назначением арматуры является усиление бетона в сжатой зоне, а также преодоление напряжений растяжения, возникающих при эксплуатации сооружения.

Для чего же вязать арматуру? Например, для фундамента. Ведь фундамент — это основа всего сооружения, и правильная его организация является залогом долговечности всей конструкции. Но почему именно связывать, а не сваривать? В этом нам и придётся разобраться.

Арматура в фундаменте очень важна, так как она придаёт прочность и устойчивость зданию. В строительстве самым распространённым видом фундамента является ленточный фундамент. Он достаточно прочен для того, чтобы даже начинающий строитель смог с ним справится. В случае организации других типов фундаментов процесс соединения частей арматуры практически не будет отличаться.

Когда требуется провести армирование строительной конструкции с помощью сетки или каркаса, а арматурный диаметр не превышает значения в тридцать два миллиметра, то для соединения частей арматуры могут использоваться один из трёх методов. Соединение может быть организовано с помощью сварки, вязки или нахлёстки. Самое интересное, что за окном уже двадцать первое столетие, строительные технологии развиваются поразительными темпами, а главным и доминирующим видом арматурного соединения как было, так и остаётся ручное сваривание. Тем не менее, у данного метода соединения имеется достаточное количество серьёзных проблем. Первая трудность, с которой столкнётся строитель, это высокая трудоёмкость процесса. Если нужно построить здание достаточно больших размеров, то без огромного количества сварщиков обойтись будет необычайно трудно. Второе, что следует отметить, это способствование сварки снижению прочности арматуры. Ведь готовый стержень закалён, а сварка, вследствие высокой температуры, ослабит его. Если диаметр арматуры превышает двадцать миллиметров, то такой вид сварки применять строго не рекомендуется. Ещё один недостаток ручной сварки заключается в том, что она приводит к увеличению жёсткости конструкции. А это может пагубно сказаться на её целостности в будущем при эксплуатации. Могут даже трещины пойти. Опытные строители всё чаще и чаще отказываются от этого метода в пользу более эффективной проволочной вязки.

Вязка арматуры является в некоторой степени новшеством в строительном мире. Широкую популярность она приобрела вместе с модным ныне строительством коттеджей. Вязка лишена всех тех недостатков, которые присущи свариванию арматуры. Вязка арматуры для фундамента чаще всего осуществляется вручную с помощью специальных крюков и простых пассатижей. Материалом вязки служит проволока диаметром менее двенадцати миллиметров. Однако, всё чаще и чаще для вязки используются специальные пистолеты, которые автоматизируют процесс.

Итак, для начала нужно определиться с количеством и весом арматуры, необходимой для строительства. Затем купить арматуру и приступать к вязке.

Правила и требования к армированию

Арматурная сетка в бетон укладывается продольно и поперечно. Первый вариант укладывается в самый низ и сверху конструктива, поскольку именно продольные прутки принимают на себя максимальную нагрузку. Поперечный слой укладывают при условии, что высота фундамента превышает 15 см. Все элементы армирующей конструкции укладывают не независимо друг от друга, а скрепляются в единый каркас. Это позволяет исключить неправильное перераспределение нагрузки. (Читайте статью на тему «Опалубка для фундамента своими руками: виды, материалы, технология»)

Сборка арматурного каркаса проводится сразу после расчетов и приобретения прутков. Он должен быть готов заранее, а не в день заливки, поскольку вязка — трудоемкий процесс. Основные правила сборки армирующей сетки:

• шаг для основания ленточного типа не должен превышать 30-50 см;
• стальные ребра жесткости надеваются непосредственно на продольные стержни;
• обязательно крепление арматуры по углам каждого из рёбер;
• способы крепления — вязальная проволока, фиксаторы неразъёмного типа, сварка;
• сечение каркаса — четырехугольник.

Горячий способ позволяет просто и без дополнительных усилий согнуть пруток для армирования, но место сгиба остается уязвимым. Оно может треснуть при формировании каркаса и заливке бетона

Чтобы избежать этого, важно дать прутку остыть естественным способом без охлаждения водой. Холодная гибка не снижает прочностных характеристик металла

(Читайте статью на тему «Отмостка вокруг бани своими руками: этапы, виды и ошибки»)

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3

Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Снип по заливке фундамента. Схема армирования и технология строительства основания

Армирование бетонной формы основания проводится в два яруса – верхним и нижним рядами арматуры с поперечным и продольным усилением дополнительными прутьями. Для формирования прочного, но гибкого армокаркаса применяют арматурные прутья категории А III – это стальной профиль круглого сечения Ø 10-16 мм, имеющий два продольных ребра жесткости и поперечные грани, отлитые по спирали.

При общей высоте основания ≥ 0,15 м в каркас необходимо встраивать вертикальные стержни арматуры, что делается методом связывания при помощи мягкой вязальной проволоки (СНиП 52-01-2003 и СП 52-101-2003). Для вертикального усиления каркаса применяют арматуру класса А I – это гладкая арматура Ø 6-8 мм. Чтобы компенсировать продольные нагрузки в теле бетонного ленточного фундамента, каркас усиливается поперечной арматурой, которая предотвращает образование микротрещин и скрепляет друг с другом продольные ярусы армирующего каркаса основания.

Онлайн калькулятор для расчета арматуры

Согласно указанным СНиП, вертикальная и поперечная арматура связывается в единую конструкцию стальными хомутами, расстояние между которыми соблюдается как 3/8 от высоты ленточного фундамента, и должно быть ≥ 0,25 м.

Также армирующий каркас в соответствии со снип фундаменты ленточные не должен собираться из поврежденных или ржавых стержней – арматура должна быть ровной и порезанной по расчетным размерам. Отдельные арматурные прутья также соединяются между собой при помощи мягкой или отожженной вязальной проволоки и вязального крючка. Применять сварочное оборудование разрешено только для соединения прутьев с мариковкой «С».

Армирование ленточных оснований

Правила связывания армирующего каркаса должны соблюдаться неукоснительно, иначе не получится добиться требуемой жесткости каркаса. Связывание углов и присоединений каркаса предотвращает разрушающее воздействие локальных нагрузок на фундамент. Для угловых примыканий используются арматурные прутья класса А III. Основные рекомендации при соединении углов армокаркаса:

1. Прут необходимо согнуть в таким образом, чтобы один его конец входил в стену основания, второй конец входил в противоположную стену;
2. Запускать стержень арматуры на противоположную стену следует на длину сорока диаметров прута;
3. Не разрешается применять простое связывание пересечений арматуры без из усиления дополнительными вертикальными и поперечными отрезками арматуры;
4. При длине прута, не позволяющей загнуть его на противоположную стену фундамента, арматура соединяется Г-образными металлическими профилями;
5. Шаг между соединительными хомутами выбирается в два раза короче, чем в ленте.

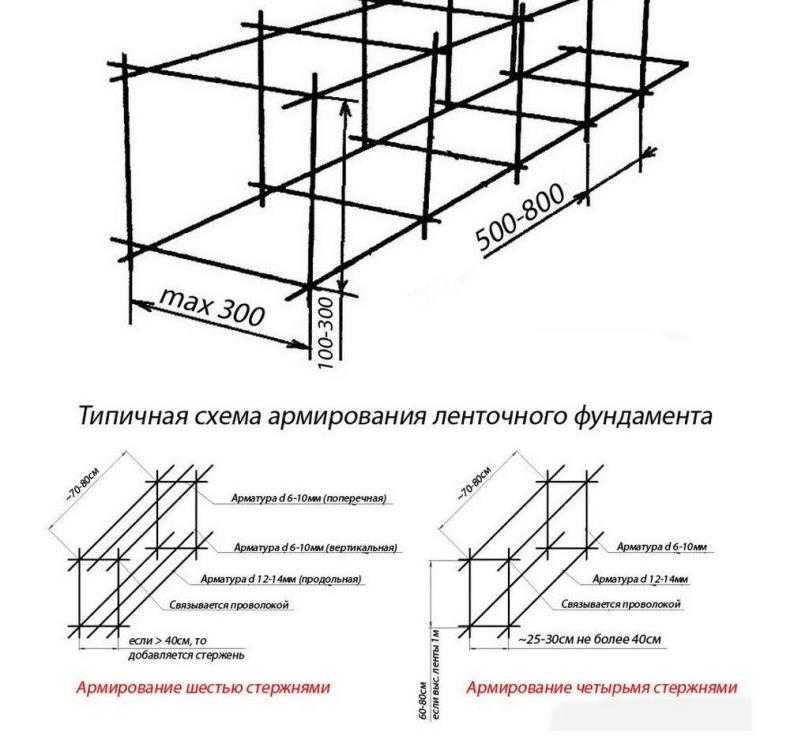

Какую схему лучше выбрать

Существует две основные схемы армирования, которые чаще всего используются для усиления основания под малоэтажные постройки:

• четырьмя прутами;
• шестью прутами.

В соответствии со СНиП 52-101-2003, соседние стержни арматуры должны располагаться на расстоянии 40 см (400мм) в одном ряду. Крайняя продольная арматура должна находиться на расстоянии 5-7 см (50-70 мм) от боковых стенок основания. Поэтому, если ширина основания составляет более 50 см, то лучше использовать схему армирования шестью прутами.

В зависимости от этого выбирают диаметр стальных стержней.

Обычно для ленточного основания используется укладка прутов «в клеточку».В этом случае все пруты крепятся под углом 90°. Для продольного расположения применяют арматурные материалы класса А3, имеющие круглую форму.

Расчет армирования ленточного фундамента своими руками

Если действовать четко по регламенту, то придется изучить СНиП 52-01-2003 (Бетонные и ж/б конструкции.) В СНиП указано, что площадь стержней рабочей арматуры должно быть не менее 0,1% от площади сечения ленточного фундамента. Определяется площадь сечения бетона и вычисляется необходимое количество арматурных рабочих стержней.

При расчете количества арматуры для ленточного фундамента может получится, что достаточно трех стержней рабочей арматуры, но этого делать не следует. Следует монтировать четыре стержня, получится приличный запас по прочности всей конструкции фундамента.

По высоте рабочие стержни располагаются в зависимости от высоты самого фундамента.

Определение толщины арматуры

Для определения толщины и количества для рабочих стержней, необходимо выполнить не сложные расчеты. И вспомнить пару формул из школьного курса математики.

Начнем с определения площади фундамента. В разрезе имеем прямоугольник. Для определения его площади умножьте высоту на ширину траншеи, которую вы подготовили для фундамента.

Далее по СНиПу определяем суммарную площадь рабочих арматур:

Для нашего случая имеем:

Шаг установки

Шаг между рабочими стержнями не должен превышать 400 мм. Здесь придется учитывать толщину ленточного фундамента. Все стержни арматуры должны быть расположены в теле бетона, иначе они будут подвергаться коррозии и срок эксплуатации фундамента резко сократится. Защитный слой бетона должен быть около 40-50 мм.

Выполним расчеты для варианта, рассмотренного нами выше. Размеры сечения были 60 на 40 см. Если арматура должна находится в бетоне на глубине 5 см от края, то расстояние между нитками будет 30 см у основания и 50 см по высоте.

Это не много превышает допустимое значение в 40 см. Поэтому можно немного сдвинуть нитки между собой. Либо использовать 6 ниток. В этом случае можно использовать арматуру меньшего диаметра.

армирование ленточного фундамента шириной 40 см

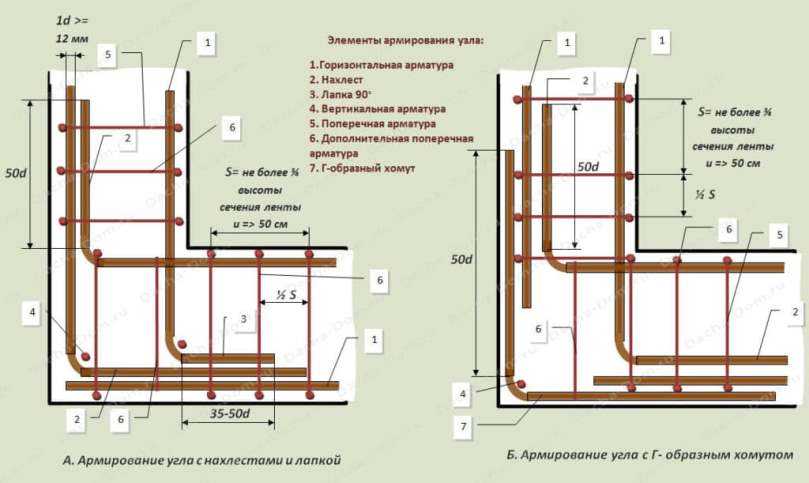

Армирование углов

Особое внимание следует уделять армированию углов и примыканий ленточного фундамента. Это самые «слабые» места в конструкции фундамента

Следует использовать специальные Г-образные элементы или рабочие стержни в данных местах сгибаются.

Как правильно вязать арматуру для ленточного фундамента на углах

Нахлест рабочих стержней должен быть около 600-700 мм, а шаг отдельных вертикальных элементов в местах углов и примыканий уменьшается до 150 мм, вместо обычных 300 мм.

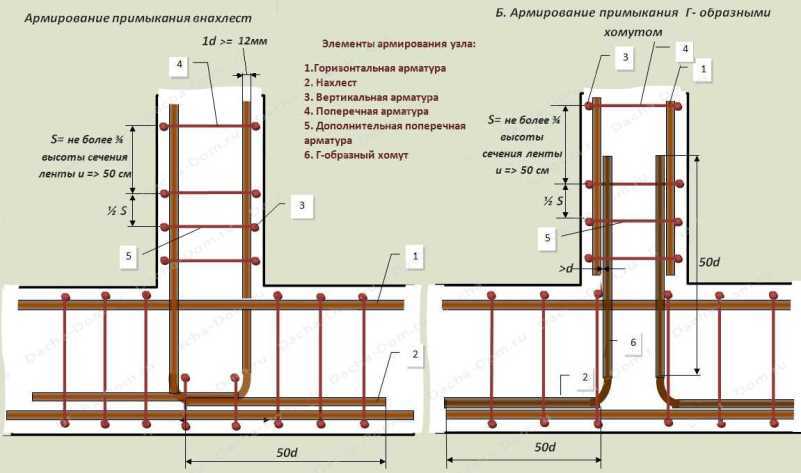

Армирование примыкания стен фундаментаСхема правильного и неправильного армирования тупых углов

Армирование подошвы ленточного фундамента

Для больших загородных домов часто выполняется опорная подушка из монолитного бетона. При нормальном грунтовом основании (грунт не пучинистый) достаточно выполнить только нижний ряд рабочей арматуры с шагом стержней до 300 мм.

Вязка арматуры для ленточного фундамента – армирование подошвы

На слабых и пучинистых грунтах в подушке следует выполнить армирование второго пояса. Бетон для ленточного фундамента применяется маркой не ниже М200.

Технологии сборки арматуры для ленточного фундамента

В заключении отметим, что выполнять армирование можно как в самой траншее под фундамент, так и рядом с котлованом. Лучшим вариантом можно считать второй способ.

Каркасы вяжутся на земляной поверхности, а потом монтируются на место. Так работа выполняется значительно быстрее. Только в завершении выполняется армирование углов и примыканий ленточного фундамента.

Если вы решили выполнить сборку в траншее, то необходимо выполнять это в следующей последовательности:

1. Сначала на дно траншеи укладываются нитки нижнего армопояса. Связав поперечными прутами, необходимо поднять всю конструкцию на высоту 5 см от дна траншеи. Для этого можно использовать специальные пластиковые подставки или куски жжённого кирпича.
2. Затем крепятся все вертикальные перемычки.
3. К вертикальным перемычкам вяжется верхний армированный пояс. Нитки которого также связываются продольными перемычками.
