Рассчитываем необходимое количество свай на онлайн калькуляторе
Когда вам нужно посчитать необходимое количество винтовых свай, которые понадобятся для постройки фундамента вашего дома, можно упростить себе задачу, воспользовавшись специальным калькулятором. Для этого вам потребуется ввести исходные данные вашего строительства. Нужно сосчитать суммарное количество углов и стыки стен снаружи здания с несущими перегородками. В перечисленных точках необходима установка свай, шаг их размещения должен составлять не более трех метров. В случае, если у вас в планах установка камина, то исходя из его веса потребуется установка 1-4 свай под ним.
Рекомендуем вам воспользоваться онлайн калькулятором. С его помощью вы узнаете не только необходимое количество свай, а также их диаметр и длину.
Рассчитать свайный фундамент под будущий каркасный дом достаточно просто, достаточно внести соответствующие данные в необходимые поля:
- Выберите тип вашей застройки;
- Количество этажей;
- Из чего строится дом;
- Тип грунта;
- Кол-во углов здания;
- Высоту цоколя;
- Планируется ли строить камин либо печь
После чего нажмите на кнопку «Расчет винтовых свай».
Разумеется, это сугубо предварительные расчеты, однако они помогут вам запланировать бюджет стройки и сделать грамотный заказ возведения фундамента.
Общие сведения по результатам расчетов
-
Общая длина ростверка
— Периметр фундамента, с учетом длины внутренних перегородок. -
Площадь подошвы ростверка
— Соответствует размерам необходимой гидроизоляции. -
Площадь внешней боковой поверхности ростверка
— Соответствует площади необходимого утеплителя для внешней стороны фундамента. -
Общий Объем бетона для ростверка и столбов
— Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом. -
Вес бетона
— Указан примерный вес бетона по средней плотности. -
Нагрузка на почву от фундамента в местах основания столбов
— Нагрузка на почву от веса фундамента в местах основания столбов/свай. -
Минимальный диаметр продольных стержней арматуры
— Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты. -
Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах
— Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения. -
Минимальный диаметр поперечных стержней арматуры (хомутов)
— Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП. -
Минимальное кол-во вертикальных стержней арматуры для столбов
— Количество вертикальных стержней арматуры на каждый столб/сваю. -
Минимальный диаметр арматуры столбов
— Минимальный диаметр вертикальных стержней для столбов/свай. -
Шаг поперечных стержней арматуры (хомутов) для ростверка
— Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона. -
Величина нахлеста арматуры
— При креплении отрезков стержней внахлест. -
Общая длина арматуры
— Длина всей арматуры для вязки каркаса с учетом нахлеста. -
Общий вес арматуры
— Вес арматурного каркаса. -
Толщина доски опалубки
— Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор. -
Кол-во досок для опалубки
— Количество материала для опалубки заданного размера.
Конструкции буронабивных свай
При создании свайного фундамента подобного вида изготавливаются и применяются свайные конструкции из монолитного бетона
При создании свайного фундамента подобного вида изготавливаются и применяются свайные конструкции из монолитного бетона, комбинированные, сборные (из железобетона). Последние часто делаются с уширением пяты – вариант показан для строительства в проблемных грунтах, где основной состав – глина и суглинки. Уширение пяты позволяет усилить несущую способность свайного элемента, но в скальных грунтах данный технологический прием не используется.
Определяя типы буронабивных свай, необходимо руководствоваться ГОСТ 19804.2-79; ГОСТ 10060.0-95. Самыми используемыми считаются буронабивные, буросекущие, бурокасательные сваи. Также к буровым фундаментам относятся конструкции забойного типа: скважины, заполняемые щебеночной отсыпкой с послойным уплотнением, опоры с уширенной пятой, для изготовления которых применяются взрывные работы и полые опоры, изготовленные посредством использования сердечника.

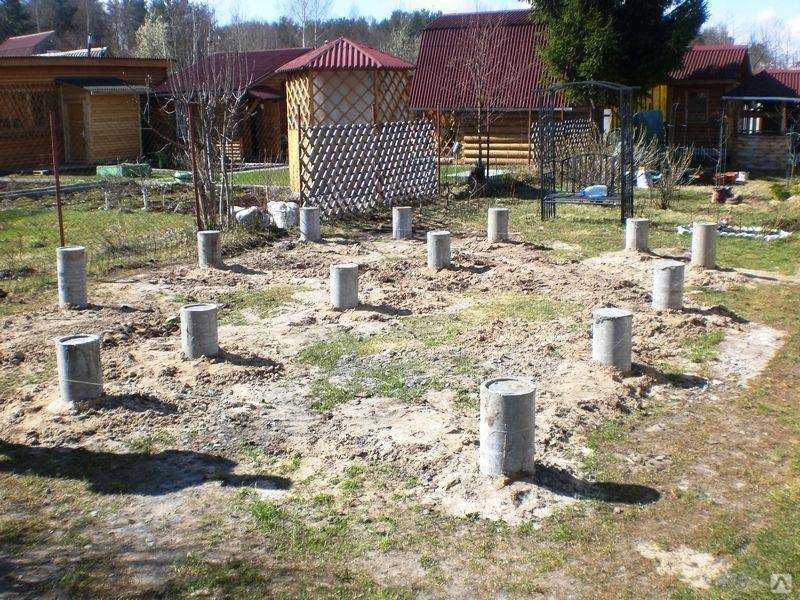

Буронабивные сваи
Это конструкции, в том числе железобетонные, получившие широкое распространение, благодаря простоте обустройства
Это конструкции, в том числе железобетонные, получившие широкое распространение, благодаря простоте обустройства, возможности применения для усиления существующего фундамента и строительства оснований на ограниченном пространстве. Достоинством является минимальная динамическая нагрузка на соседние строения, отсутствие разрушительных воздействий на трассы, подземные коммуникации. Кроме того, технология изготовления фундамента допускает работу объекта в обычном режиме при проведении реставрационных работ.
Скважины выполняются посредством буровых приборов, при достижении необходимого заглубления, бур вынимается и скважина армируется предварительно изготовленным каркасом, после чего заполняется смесью бетона. Изготовление буронабивных свай может производиться по следующим технологиям:
- С применением обсадной трубы;
- С использованием глиняной болтушки;
- Посредством использования проходного шнека;
- С использованием двойного вращателя;
- Посредством уплотнения грунта.
Достоинства буровых свай:
- Возможность изготовление на месте застройки;
- Длительный срок службы;
- Относительная дешевизна проекта;
- Высокая несущая способность фундамента;
- Вариабельность толщины;
- Минимальные требования к применению тяжелой техники (иногда можно и вовсе обойтись без нее);
- Широкие возможности применения.
Однако есть и недостатки:
- По сравнению с ленточными и плитными фундаментами несущая способность низкая;
- Повышенные трудозатраты;
- Сложность изготовления свай на водонасыщеных грунтах.

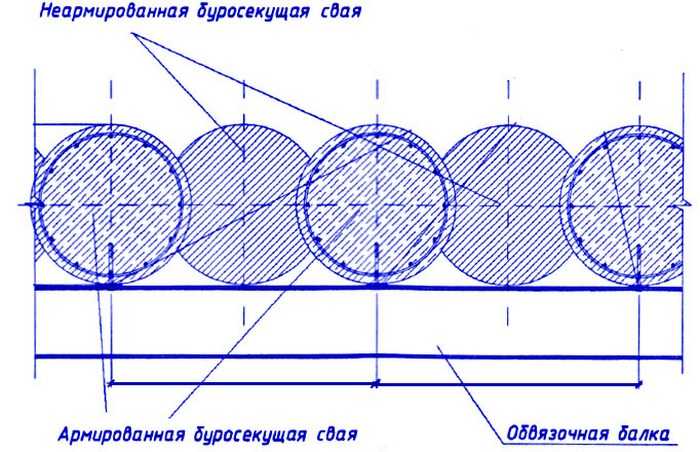

Буросекущие сваи
Буросекущие элементы монтируются с шагом «в ноль», то есть представляют собой сплошную стену конструкционных тел
Это конструкции, технология монтажа которых повторяет буронабивные свайные элементы. Отличие в том, что буросекущие элементы монтируются с шагом «в ноль», то есть представляют собой сплошную стену конструкционных тел, которая служит для обустройства полноценной подпорки грунта. Применяются для строительства подземных парковок, тоннелей, переходов. Строительство по СНиП 2.02.01-83 данного типа разрешено на малой глубине – не более 30 метров.
Бурокасательные сваи
Фундамент данного типа применяется в случае вертикальной и горизонтальной нагрузки на элементы от ближайших строений
Фундамент данного типа применяется в случае вертикальной и горизонтальной нагрузки на элементы от ближайших строений, грунтовых вод. Как правило, этот способ используется при строительстве на ограниченном пространстве, а также для ограждения очень глубоких котлованов, для прорезки насыпей в грунтах, имеющих твердые крупнофракционные включения.
Преимуществами технологии являются такие показатели:
- Возможность проведения работ в условиях плотной застройки;
- Нет необходимости в обустройстве дополнительного водоотведения, водоотлива;
- Изготавливать бурокасательные сваи несложно как по трудовым затратам, так и оперативно по времени.
Расчет основных характеристик
Расчет буронабивных свай по основным характеристикам производится заранее
Расчет буронабивных свай по основным характеристикам производится заранее, для чего принимаются следующие факторы:
- Несущая способность. Зависит от размера столба. Если это элемент в 300 мм, то она выдержит нагрузку в 1,7 тонны, конструкция диаметра в 450 мм выдержит уже от 4,3 тонны.
- Оптимальное расстояние. Высчитывается исходя из общей массы строения и расчетной несущей способности, которую выдержит изготавливаемая буронабивная свая.
- Материал изготовления. Выбор марки бетона – основной показатель прочности. Регламентом СНиП рекомендуется применять в производство буронабивных свай марки бетона от М200 и выше.

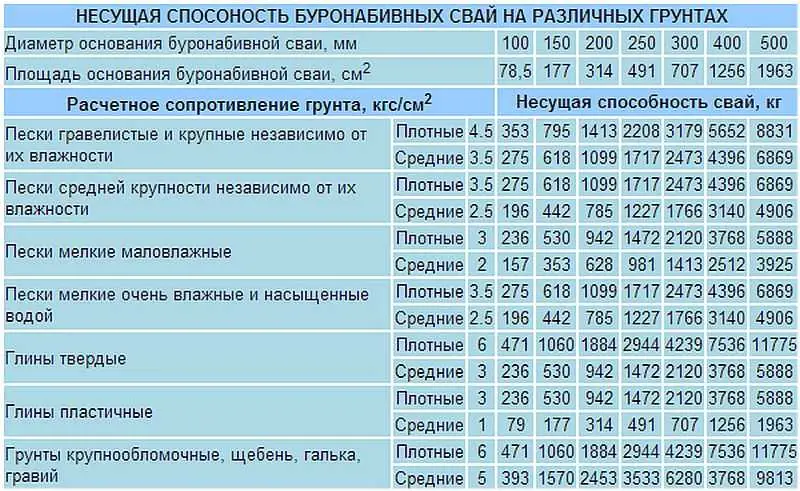

- Несущая способность сваи определяется по данным, таблица которых приведена выше. Максимальный шаг свай составляет 2 метра, минимальный равен формуле диаметр скважины Х3.
Чтобы понять, как именно делать основания, смотрите чертеж, приведенный ниже. Следует помнить, что важным фактором является площадь поперечного сечения и форма свайного элемента. В частности, это может быть цилиндрическая конструкция с уширением пяты, а также могут быть созданы специальные уширения, способствующие приданию дополнительной прочности.
Расчет длины даст примерная таблица:
| Тип монтажа | Длина (м) | Минимальный диаметр (мм) | Максимальный диаметр (мм) |
| Без укрепления стенки | 2-6 | 300 | 1000 |
| С применением шнека | 2-8 | 500 | 1000 |
| С применением обсадной трубы | 4-10 | 800 | 1200 |
Технология Фундекс
Применение технологии Fundex является самым простым и щадящим методом устройства буровых оснований
Применение технологии Fundex является самым простым и щадящим методом устройства буровых оснований. Способ подразумевает использование защиты вдавливаемой трубы с теряемым наконечником, таким образом, технология Fundex не имеет риска просадки грунтов, а изготавливаемый элемент может быть любого диаметра от 200 до 500 мм. Главное, что сделанный шурф не оказывает воздействия на строения, стоящие рядом, так как никакого волнения грунта не происходит. Показано использование способа Fundex на любых грунтах, кроме почв, где прослойки плотного песка имеют ширину более 2,5 метров. Преимущества типа бурения свай методом Фундекс многочисленны:
- Высокая производительность;
- Наличие контроля за процессом погружения трубы;
- Нет необходимости вывоза грунта;
- Сниженный уровень шума.
Испытание буронабивных свай статической нагрузкой повышенного типа подтвердило высокую несущую способность элементов (до 400 тонн), что при отсутствии вибраций и шумов дополняет плюсы использования технологии Fundex. Длина свай ограничивается показателем 31 метр, диаметр 200-520 мм. Производство происходит методом вращательно-вдавливающего действия, основанием будущего элемента становится теряемый наконечник из чугуна, оставляемый в глубине грунта. После чего в уплотненный грунт подается раствор, заполняющий каждый миллиметр пространства, при этом в полости также остается арматурный каркас. Стоимость изготовления свай по технологии Fundex определяется многими факторами и составляет от $ 20 за м/пог.
Производители свай предлагают различные варианты изготовления фундаментов. Однако прежде, чем выбрать того или иного подрядчика, необходимо просмотреть как минимум чертеж свайного элемента, который они вам предложат и технологию изготовления. Основные ошибки, допускаемые нечестными фирмами, относятся к неправильному расчету количества элементов, определения несущей способности и применения бетона низкой марки. А это самые главные характеристики, которые могут повлиять на практичность и прочность основания, чего бурый фундамент не допускает.
Обсадные трубы для буронабивных свай
Обсадные трубы – это изделия из металла, погружаемые в скважину и позволяющие значительно усилить всю конструкцию
Использование предполагается в двух вариантах:
- Изготовление фундамента с обсадными трубами – это изделия из металла, погружаемые в скважину и позволяющие значительно усилить всю конструкцию. Есть технологии, при которых труба после заливки извлекается. Методика используется при возведении зданий в условиях повышенной плотности застройки для минимизации риска повреждения рядом стоящих строений.
- Без обсадных труб – технология использует применение глиняной болтушки, укрепляющей стенки скважины и не допускающей их осыпания. Чаще всего данный тип подходит для устройства свайного поля для укрепления уже существующей основы.
Для строительства фундамента в проблемных грунтах СНиП 2.02.03-85 регламентирует использование только стальных труб, которые противостоят разнообразным нагрузкам. Срок эксплуатации изделий достигает 50 лет, но имеются недостатки:
- Подверженность процессам коррозии, что снижает длительность службы труб;
- Стоимость труб довольно высока.
Технология создания буронабивных свай
Изготовить сваи можно садовым буром, но проще всего это сделать используя бур ТИСЭ или бензобур
Чтобы проведение расчетов и строительство дома на данных основаниях было верным, необходимо руководствоваться ГОСТ 12730.0-78; ГОСТ 12730.4-78; ГОСТ 12730.5-84, а также ТР 100-99. В данных нормативных документах указываются параметры готовых и приготовляемых свайных элементов. Поэтапно же технология выглядит так:
- Строительная площадка предварительно размечается посредством колышков и натягивается жилка для отметки места расположения свай.
- Отметить место бурения скважины, используя отвес, опускаемый с жилки на грунт. В точку вбить колышек.
- Убрать жилки, чтобы получился участок с точными местами разметок под бурение шурфов.
Изготовить сваи можно садовым буром, но проще всего это сделать используя бур ТИСЭ или бензобур. Таблица расчетов диаметра свай по СНиП и ГОСТ такова:
| Диаметр сваи (мм) | Площадь опоры (см2) | Несущая способность (кг) | Объем бетона (м3) | Количество вертикальных прутков арматуры (шт) | Расход арматуры (м/п) |
| 150 | 177 | 1062 | 0,0354 | 3 | 7 |
| 200 | 314 | 1884 | 0,0628 | 4 | 9 |
| 250 | 491 | 2946 | 0,0982 | 4 | 10 |
| 300 | 707 | 4242 | 0,1414 | 6 | 14 |
| 400 | 1256 | 7536 | 0,2512 | 8 | 18 |
В целом же данные СНиП применяются для расчетов только исходя из того, какая несущая способность буронабивной сваи требуется в каждом индивидуальном случае. Глубина погружения сваи должна быть ниже точки промерзания грунта минимум на 30 см. Поэтому необходимо для начала осуществить бурение скважин, а только потом заливать их бетоном, однако на практике и при изготовлении основы своими руками, данный вариант неприемлем: готовые шурфы могут осыпаться, пока идет бурение остальных шурфов.
Есть и менее трудоемкий способ, если взять штыковую лопату с краем ширины 10 см, удлинить ручку так, чтобы она доставала до дна шахты. Таким образом получается неплохой инструмент для обрезания грунта со стенок скважины до получения необходимого диаметра.
Для увеличения несущей способности фундамента необходима арматура. Армирование буронабивных свай используется для обустройства фундамента в грунтах, где есть риск нестабильности, подвижек – такие армокаркасы повышают стойкость свай на разрыв. А вот сделать армирование несложно: взять нужное количество арматурных прутов диаметра 10-12 мм, зафиксировать прутки в каркас посредством вязальной проволоки или сварки.
Осталось лишь погрузить на дно скважины обсадную трубу, залить смесь на треть, затем поднять трубу, уплотнить бетон, снова залить смесь на треть, не забывая армирование, утрамбовать, залить слой бетона и выполнить оголовок. Стоит помнить, что каркасы буронабивных свай из прутков погружаются с таким расчетом, чтобы наружу выходили прутья для связки с ростверком.
Сколько стоит основание на сваях под ключ?
| Размер, м | Кол-во опор, шт | Цена*, тыс. руб |
| 6×6 | 9 | 26,1-36,0 |
| 6×8 | 12 | 34,2-48,0 |
| 6×9 | 12 | 34,8-47,2 |
| 8×9 | 16 | 41,8-60,2 |
| 9×9 | 16 | 46,4-65,6 |
| 10×10 | 25 | 72,5-98,0 |
| 12×6 | 15 | 43,5-59,8 |
| 12×9 | 20 | 58,0-79,0 |
| 12×12 | 25 | 72,5-98,3 |
*Включает стоимость винтовых опор, оголовка, бетонирование и монтаж.
От чего зависит цена фундамента:
- Диаметр трубы и лопастей – при капитальном строительстве (например, для дома 10×10 или 9×9) наиболее востребован диаметр 108 мм и размах лопастей 300 мм. Монтаж одной сваи стоит около 3 000 рублей. Для супертяжелых конструкций выбирают опоры толщиной 133 мм. При сооружении облегченных объектов (под баню 6×6 или сарай 6×8) можно обойтись более дешевыми на 76 или 89 мм.
- Длина – чем больше показатель, тем дороже обходится фундамент в целом. Длина металлоконструкций колеблется от 1,6 до 12 метров. Наиболее востребованы изделия 2-6 м.
- Оголовок – важный элемент основания, который покупается отдельно к каждой опоре.
- Несущая способность – мощность определяется общей массой сооружения, количеством этажей, наличием сложных внешних условий (проблемные грунты, суровый климат). Для домов 10×10 рекомендуется выбирать свайные фундаменты с монолитным ростверком, предельно допустимая нагрузка которых превышает расчетную на 25-30 %. Для возведения дачных домиков 6×6, беседок или веранд применяется технология сборного ростверка.
- Доставка – стоимость услуги зависит от удаленности строительной площадки от склада производителя.
Этапы установки свайно-винтового основания
1. Расчет элементов.
Производится на основании геометрических параметров проектного сооружения и пробного бурения скважины.
- Количество опор – зависит от размеров и массы постройки, а также типа грунта. Чаще всего сваи ввинчивают вдоль будущих стен через каждые 3 метра. На неустойчивых почвах промежуток делают меньше.
- Тип оголовка – привариваемые детали имеют разную форму лопастей и бывают литые или сварные. Оптимальный вариант подбирается исходя из особенностей грунта.
- Параметры – длину и диаметр определяют в зависимости от предполагаемой нагрузки с учетом геологических особенностей и специфики ландшафта. Для Москвы и Подмосковья характерно бурение на глубину около 1,5 м.
2. Монтаж.
Согласно проекту на строительной площадке делается разметка фундамента с указанием точек бурения. В них сначала делают небольшие углубления (150-200 мм), а затем ввинчивают сваи. Работы проводятся вручную или с помощью специальных приспособлений.
3. Бетонирование.
После установки опоры выравнивают по высоте, а внутренние полости заливают цементно-песчаным раствором. Он вытесняет воздушную подушку и обеспечивает защиту от коррозии.
4. Ростверк.
Монолитная или сборная конструкция служит для равномерного распределения нагрузки по периметру всего основания. Для дальнейшего соединения всех элементов необходимо приварить оголовки или выполнить обвязку винтовых свай.
5. Антикоррозийная обработка.
Наземные части опорных столбов обработать защитным покрытием.
Преимущества строительства частного дома на винтовых сваях
1. Универсальность – можно закладывать на любых типах грунтов: плавающих, болотистых, торфяных, глинистых, песчаных. Исключение составляют каменистые почвы и участки с включением скалистых пород. Бурение также можно проводить на склонах, рельефах с неровностями или большими перепадами высот.
2. Экономичность – в целом свайно-винтовая конструкция стоит на 60-70 % дешевле традиционных.
3. Упрощенная схема – не требует привлечения крупногабаритной и дорогостоящей тяжелой техники. Монтаж небольших оснований (6×6, 8×9) можно проводить вручную силами одной бригады. Это позволяет строить частные дома на участках, ограниченных по площади, удаленных от дорог или в условиях плотной городской застройки.
4. Высокая скорость – для исполнения работ достаточно 1-2 дней. После установки ростверка со сваями можно сразу приступать к сооружению стен.
5. Независимость от внешних обстоятельств – можно возводить в любое время года, невзирая на погодные условия.
6. Долговечность – основание, обработанное антикоррозийным покрытием, способно прослужить без ремонта более 50 лет.
7. Возможность модернизации – в будущем фундамент с ростверком можно без труда расширить, например, пристроить к частному дому веранду или баню.
Калькулятор расчета количества и стоимости материалов для буронабивных свай
Пояснения по пользованию калькулятором
Интерфейс программы довольно «дружественный», поэтому недопониманий, что же и где указывать, надо полагать, не предвидится.
Тем не менее, несколько замечаний-пояснений все же напрашиваются.
Как уже говорилось, калькулятор «заточен» под наиболее экономичный способ обустройств буронабивных свай. То есть без обсадной трубы, с применением гибкой несъемной опалубки из рубероида.
Пользователю предлагается указать следующие данные:
- Диаметр сваи – по умолчанию указано 200 мм (0.2 м), но диапазон возможных значений – довольно широкий, и должен охватить все теоретически возможные в частном строительстве варианты.
- Следующий пункт – высота сваи, от ее подошвы (уровень контакта с песчаной подсыпкой) до верхнего обреза бетонной заливки. Не путать нижнюю точку сваи с глубиной скважины – та может делаться глубже именно для песчаной подушки. Кроме того, в высоту сваи входит и возвышающийся над поверхностью грунта участок.
- Далее, предлагается выбрать, планируется ли свая просто цилиндрическая, или же она будет оснащаться расширенной подошвой по технологии ТИСЭ.
Если выбран вариант с расширением, то следующим пунктом указывается диаметр этого полусферического расширения. Если же свая обычная цилиндрическая, то это поле можно просто проигнорировать, оставить как есть.
Про армирование буронабивных свай выше уже говорилось. В большинстве случаев при частном строительстве можно обойтись минимальным количеством прутов. Тем не менее, пользователю предлагается аж пять вариантов на выбор: от отсутствия армирования – и до четырёх прутьев, увязанных в пространственную конструкцию.
Если армирование предусматривается, то необходимо указать еще и длину выступающих сверху участков прутьев.
При определении общей длины вертикального армирования программа сама отнимет 200 мм — на обязательный отступ от подошвы сваи (об этом говорилось выше в тексте).
В программе учтена поправка на то, что при использовании нескольких прутов их увязка между собой будет производиться перемычками, вырезанными из той же арматуры – запас на это уже заложен.
Единственное, что не предусмотрено – это вязальная проволока. Но ее нужно не столь много, и «дырку в бюджете» она точно не пробьёт. Кроме того, судя по иллюстрациям, многие мастера предпочитают прихватывать детали армирующего каркаса сваркой.
Естественно, указывается общее количество — сколько таких свай нужно будет забетонировать.
* * * * *
Далее, целый блок окон посвящен ценам на используемые в такой технологии материалы. То есть необходимо будет предварительно выделить время на изучение предложений местных поставщиков стройматериалов, чтобы выбрать наиболее выгодные со всех точек зрения (стоимость, условия, скидки, доставка, разгрузка и т.п.)
- Стоимость цемента (марки 400) запрашивается за стандартный 50-килограммовый мешок.
- Песок и щебень оцениваются и отпускаются чаще всего в кубометрах – поэтому и в нашей программе взяты именно эти единицы.
- Пластификатор С-3 – цена за литр. Его бывает нужно не так много – после проведения расчета можно будет выбрать оптимальный для себя объем расфасовки.
- Арматура – оценивается в данном случае в погонных метрах. На сайте любой уважающей себя металлобазы есть таблицы перевода метража проката и в весовые единицы, в зависимости от типа и размеров изделия, так что разобраться и «конвертировать» при необходимости – несложно. Наша программа требует рубли за погонный метр.
* * * * *
Остается нажать клавишу расчета – и получить целый список рассчитанных параметров, от необходимого количества материалов на одну сваю – и до стоимости всего проекта.
В результатах все расписано очень подробно, так что особых пояснений, должно быть, не потребуется.
Да, при расчете общего количества и стоимости песка — суммируются объемы, затрачиваемые и на песчаную подушку, и на приготовление бетона.
После первичного расчета, как уже предлагалось, пользователь может подкорректировать стоимость материалов – она у поставщиков может варьироваться в зависимости от объема приобретаемой партии.
Если после проведения расчета указать в появившихся полях свое имя и электронный адрес, то подробный «протокол вычислений», с указанием всех исходных, промежуточных и итоговых величин, будет тут же выслан пользователю.
* * * * * * *
Про, собственно, технологию в этой публикации говорилось довольно кратко – цель все же ставилась другая. Но чтобы хоть немного восполнить этот пробел, чтобы у читателя не осталось недопонятых моментов – посмотрите предлагаемое видео.
