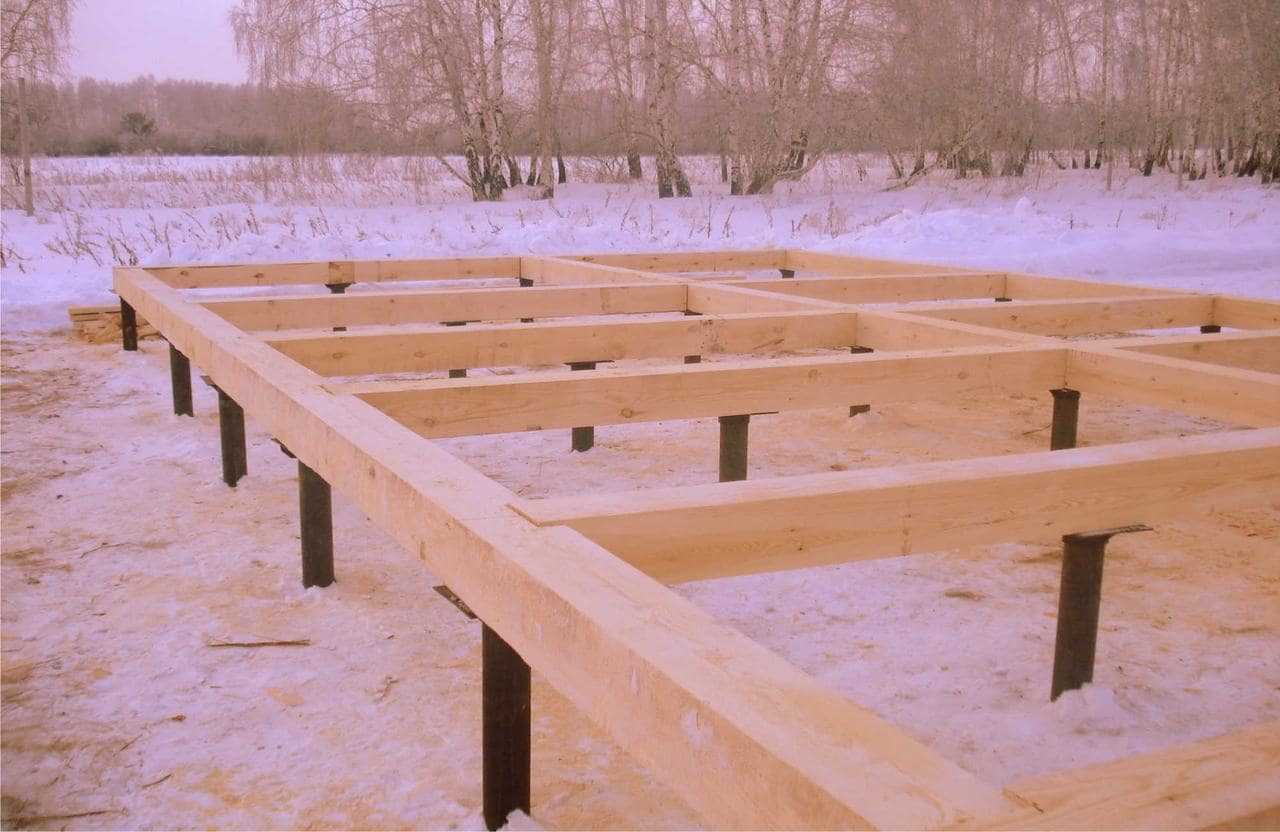

Нижняя обвязка каркасного дома на винтовых сваях

Способы крепления

Способы крепления обвязки и их характеристики представлены в таблице:

№	Способ крепления	Характеристики
1	Хомуты	Подходят для крепления как деревянных, так и металлических элементов конструкции фундамента. Применяется такой метод соединения, когда толщины опор недостаточно для нарезки резьбы. На оголовки опор накладывают деревянные бруски и закрепляют их саморезами или сваркой. Верхняя плоскость бруса должна быть идеально ровной и располагаться на всех опорах в одном уровне. Затем монтируют обвязку.
2	Сварка	Применяется для соединения металлических опор со стальным ростверком.
3	Резьба	Такое крепление подходит для домов, фундамент которых состоит из деревянных свай. Они должны быть достаточной толщины, чтобы длительный период выдерживать нагрузку от постройки.

Брус или доска – что лучше?

Поговорим о том, какой материал лучше использовать для создания деревянной обвязки. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.

Брус, одна сторона которого равна 200 мм, укладывается на оголовки меньшей стороной. Высота обвязки при этом получается равной 200 мм.

Оба варианта (и с брусом, и с доской) популярны и оба – правильны. При этом, изучив преимущества и недостатки каждого материала, многие застройщики делают свой выбор в пользу именно сшитой доски.

AlexSpb FORUMHOUSE

Зачем вам использовать брус 150*200? Сбейте вместо него 3 доски 50*200 и не мучайтесь с этим бревном. Эта тема постоянно поднимается на форуме.

Слово «бревно» было упомянуто пользователем не случайно. Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.

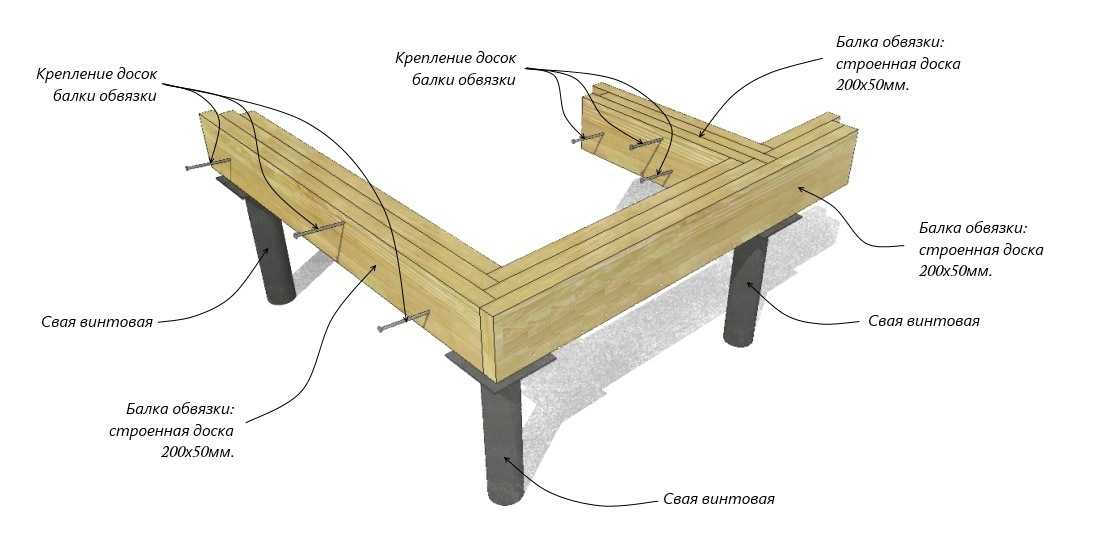

Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.

builder FORUMHOUSE

Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.

Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке, как и указал пользователь builder. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).

Теперь поговорим о «глухарях», упомянутых в цитате. «Глухарь» – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).

С помощью «глухаря» брус крепится к оголовку сваи (глухарь ввинчивается снизу).

Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.

Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.

Определить диаметр сверла поможет небольшая таблица.

Диаметр резьбы, мм	6	8	10
Диамер сверла, мм	4,5	6,5	8

Что необходимо учитывать при создании свайного фундамента

Важно учитывать нагрузку дома на основание, свойства почвы, уровень промерзания. А затем можно переходить непосредственно к строительству

Первым шагом в создании основы является проработка почвы: необходимо снять верхний плодородный слой, удалить корни.

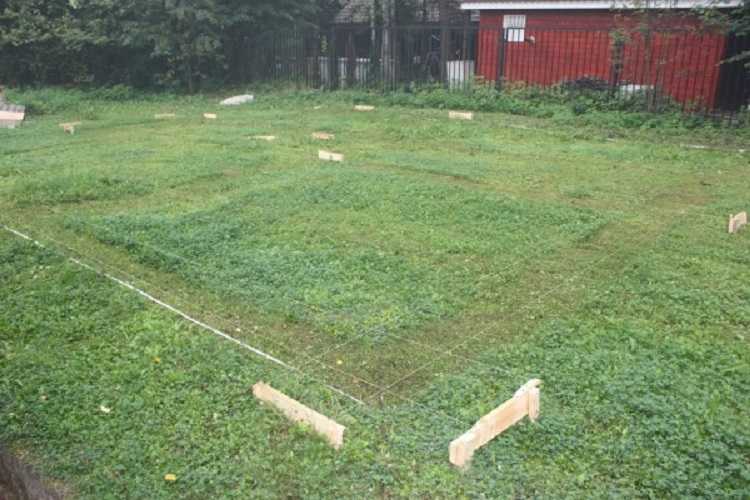

Далее следует разметка участка. Как правило, для этого применяют веревки и колышки.

Перед тем, как начать погружать сваю в грунт, удобно выкопать небольшую ямку. Сваю устанавливают вертикально, при этом надо быть очень внимательным: отклонения, даже на сантиметр не допускаются.

После того, как все сваи будут смонтированы, нужно привести их концы в одно положение, иначе ростверк будет лежать неровно.

Сваи заливают бетоном.

Этапы выполнения работ

Рассмотрим, как правильно сделать обвязку из бруса для столбчатого фундамента. Для этого предстоит выполнить определенные виды работ.

Готовим оголовки свай

Чтобы было удобней выполнять обвязку столбчатого фундамента брусом, необходимо свайные верхушки оснастить пластинами квадратной формы, размеры которых составляют 25 на 25 см.

Готовят их следующим образом:

засверливают три – четыре отверстия, с помощью которых процесс крепления деревянного бруса саморезами упрощается;
на оголовках с помощью рубероида или битумного состава устраивается гидроизоляционный слой. Вырезая куски рулонного материала, на каждую сторону рекомендуется оставлять двухсантиметровый запас, облегчающий процесс фиксации.

За счет гидроизоляционной прослойки создается защищенность древесины от негативного воздействия воды, источником которой считается конденсат, появляющийся на прохладной поверхности металла после изменений температурного режима. Поэтому следует предпринять любые усилия, чтобы содержать древесину в сухом состоянии.

Крепим брус

Для облегчения монтажных работ по обвязке винтового фундамента брусом, деревянные элементы предварительно раскладываются по периметру строящегося основания. Это позволит соблюдать размеры, определенные проектным решением. Разложенные балки должны стыковаться друг с другом под прямым углом, проверка перпендикулярности выполняется замерами диагоналей углов, размеры которых должны быть одинаковыми.

Монтажные работы:

установку начинают в местах пересечений балок;

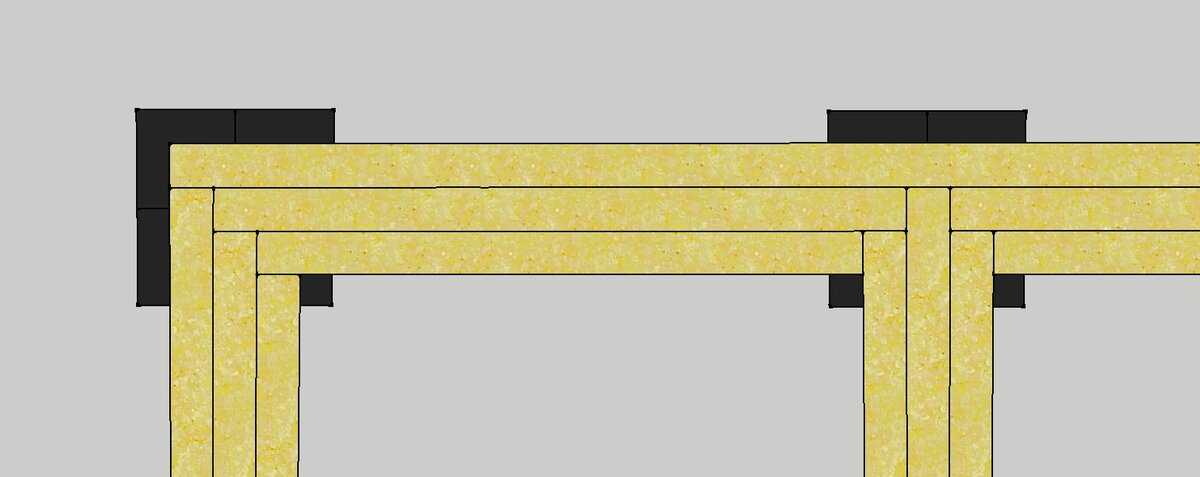

брус стыкуется «в полкорпуса». Иногда используется вариант соединения «в лапу», являющийся более надежным. Чтобы прилегание бруса было плотным, его торцевые участки обрезаются ровно. В местах соединений древесину рекомендуется промазывать клеевым составом;
к подошвам оголовком брус крепится саморезами. Лучше использовать метизы с шестигранными головками – их удобней вкручивать снизу. Для облегчения такой работы предварительно сверлятся небольшие по диаметру отверстия, саморезы затягиваются торцевым ключом;
внутри ростверкового периметра балка врезается «в полкорпуса». Брус до этого в точках соединений оснащают канавками. Затем часть торца подрезается, чтобы брус погрузился в основную обвязку.

Дополнительный крепеж

Чтобы в местах соединений увеличить уровень надежности, такие участки дополнительно фиксируются металлическими скобами, диаметр которых составляет 8 мм. Данная мера применяется в случае, когда длина саморезов оказывается недостаточной для прочного соединения балок.

Скобы устанавливаются в верхние части бруса, напротив узлов соединений. Заостренные концы вбиваются в цельную поверхность бруса, не имеющую выборок.

Целиком вбить восьмимиллиметровую скобу порой сложно, и такую процедуру рекомендуется выполнять таким образом:

выполняется разметка, для чего крепежный элемент прикладывается к поверхности балки и обводится маркером;
по нанесенной линии устраивается канавка на 1 и 0.8 см по глубине и ширине соответственно;
места, в которые предстоит погрузить ножки скобы, засверливаются. Предварительно подготовленные отверстия в 5 – 6 мм по диаметру предотвратят образование трещин;
каждая канавка и отверстие обрабатываются антисептическими составами;
начинается забивание стальных скоб, которые должны быть погруженными заподлицо с древесной поверхностью;
в точках пересечений балок используют вариант стыковки «в полдерева». Саморезы вкручивают снизу, забивают четыре скобы, чтобы они образовывали квадрат.

Проверяем горизонтальный уровень

Когда работа по обвязке будет завершена, смонтированная конструкция проверяется на горизонтальное расположение с помощью строительного или водяного уровня. Между двумя углами, находящимися в противоположных местах, допускаются перепады в диагоналях, не превышающие пяти миллиметров. Каждый параметр подготовленной обвязки должен в точности соответствовать проекту. Имеющиеся погрешности придется учитывать при строительстве стен.

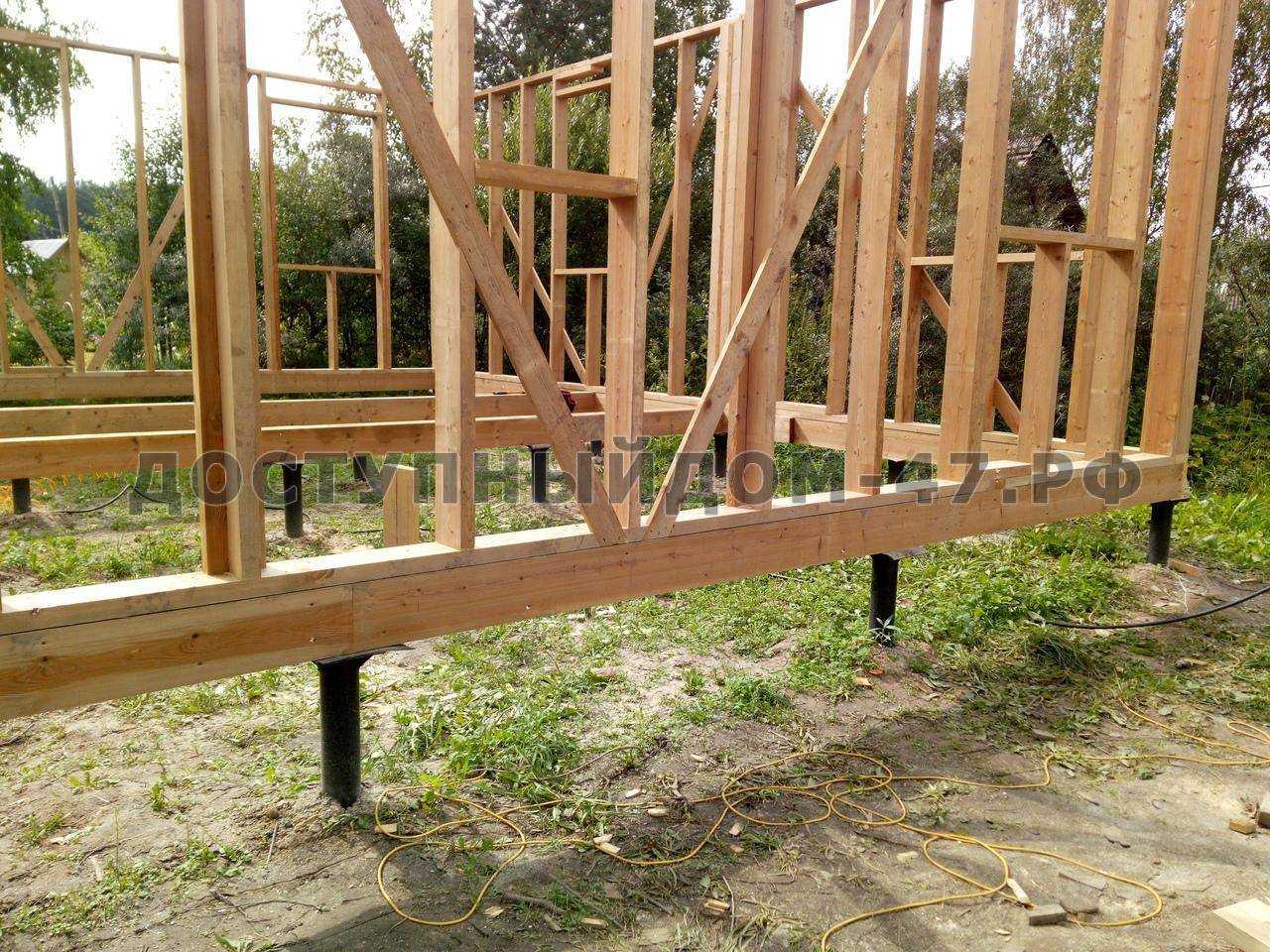

Каркасный дом. Обвязка

Обвязка каркасного дома выполняется после выполнения гидроизоляции фундамента, вне зависимости от его материала и конструкции. И ростверки, и монтажные пластины анкерных деталей, и верхние грани столбов или бетонных лент, на которые будут устанавливаться нижние брусья обвязки, гидроизолируют рулонными материалами. Необходимо не просто укладывать рубероид «на сухую», а использовать горячий способ – обмазку битумом или мастиками. Рулонные материалы укладывают в два-три слоя на битуме, причем гидроизоляция должна выступать за ширину фундаментной опоры в обе стороны не меньше чем на 15-20 см. Балки обвязки каркасного дома монтируют на гидроизолированные монтажные площадки.

Обвязка

Чтобы свайно винтовой фундамент был более устойчив и не уплывал со своей отметки делается обвязка всех винтовых свай деревянным брусом или металлическим швеллером. С помощью обвязки увеличивается надежность свайно винтового фундамента. Обвязка как деревянная так и металлическая должна быть обработана. Причём деревянная обрабатывается от гниения и появления плесени до установки, а металлическая обрабатывается от коррозии после установки. Обвязка обязательно должна делаться при условии что оголовок сваи находится выше уровня земли более чем на 60 см. Обвязку винтовых свай нужно производить сразу же после завершения монтажа всех свай, чтобы они под весом конструкции не ушли со своей отметки.

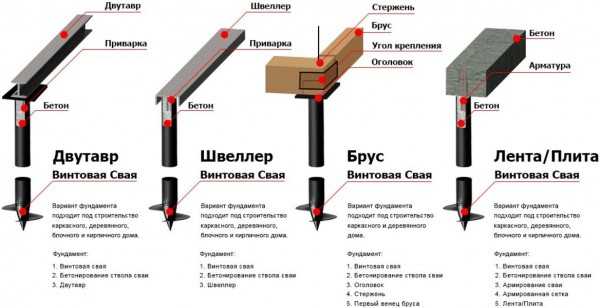

Виды обвязки винтовых свай

Обвязка свайно винтового фундамента брусом делается только если все сваи находятся на одном уровне чтобы не было перекосов. Чтобы состыковать между собой брусья на них делаются с двух сторон распилы, а в стыки между распилами укладывают джут. Иногда деревянная обвязка играет роль нижнего венца деревянного дома но при этом лаги пола должны находиться выше минимум как на два венца.
Обвязка металлическим швеллером в основном делается при строительстве крупных сооружений. Стыкуются швеллеры между собой, а также крепятся к сваям при помощи сварки или болтов с гайками.

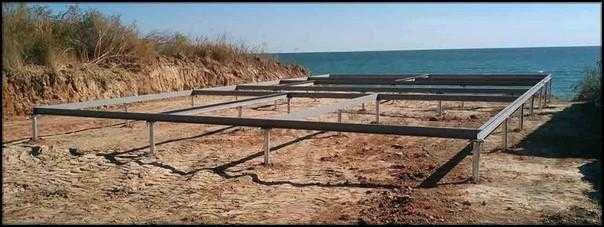

Металлический ростверк

Обвязка фундамента швеллером, уголком, профилированными трубами является самой надежной. Сделанный в результате ростверк характеризуется прочностью и повышенной стойкостью к нагрузкам. Он обеспечивает горизонтальную стабильность опор и используется в таких ситуациях:

наличие значительных перепадов уровня местности на территории строительства;
сооружение массивных газосиликатных, бетонных, кирпичных домов;
повышенные ветровые нагрузки на участке;
сложная и слабо стойкая почва.

Рассматривая наиболее часто применяемые стройматериалы для установки, необходимо выделить:

уголок, который представляет собой металлическую Г-образную конструкцию;
швеллер — П-образной формы;
профтрубу с квадратным сечением.

Также для обвязки свайного фундамента применяется двутавр — балка с Н-образным сечением, отличающаяся повышенной надежностью, но редко применяющаяся по причине значительного веса и утяжеления дома.

Различают такие варианты металлического ростверка с учетом расположения над уровнем грунта:

заглубленный;
повышенный;
приподнятый.

В соответствии с правилами технологического процесса делать обвязку ростверком нужно сверху оголовков свай. Однако иногда одной верхней конструкции не хватает. В этом случае дополнительно применяется нижний уровень, устанавливающийся с наружной части опор. Как правило, он необходим, если верхний ростверк чуть приподнят над уровнем земли.

К минусам металлической обвязки относится дорогая стоимость. В остальном она великолепно подойдет для усиления жесткости основания на сваях.

Особенности обвязки свайного фундамента швеллером

Крепя опорные конструкции из швеллера, необходимо знать, как правильно соединить две балки. Прочным способом является монтаж внакладку. Крепеж швеллерных балок выполняют с помощью болтовых соединений или сварки. Металлический ростверк следует обработать специальными составами, предотвращающими появление коррозийных процессов.

Если размер балки более 5 м, то соединение производится на промежуточной свае. Надежность изделия от этого не пострадает, так как ослабленная металлическая конструкция имеет прочную опору — свайные изделия. При этом варианте устройства нагрузка будет равномерно распределяться.

Как правило, для обвязки применяются изделия с шириной полки 16 см. Если сечение опор составляет 10.8 см, то достаточно ширины 14 см. Обвязка большой площади основания чаще всего потребует использования специальной техники.

Свайный фундамент с металлической обвязкой из швеллера имеет несколько исполнений. Швеллер может располагаться полками вниз или вверх. Последний вариант используется с целью формирования ложа для укладки деревянных брусьев или блоков из легких ячеистых бетонов. Швеллер также можно поставить на боковую грань. В этом случае к сваям привариваются оголовки. Они имеют вид стальной пластины. Оголовки используются и при сооружении ростверка из уголков. Кроме того, оголовки «запечатывают» пустотелый ствол сваи, перекрывая доступ для воды.

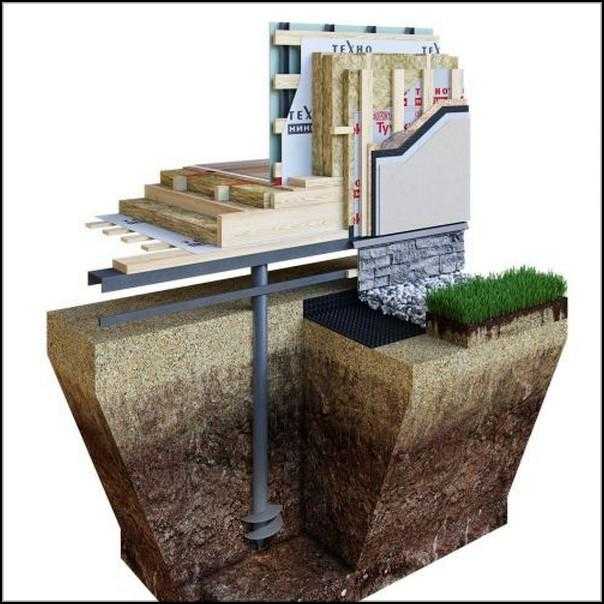

Устройство винтового основания под каркасный дом

Основание из винтовых свай можно возвести своими руками без привлечения техники. Все работы выполняют два-три человека в несколько этапов:

Винтовое основание под каркасный дом

Чтобы возвести надежное основание под каркасный дом, необходимо составить проект фундамента. На этом этапе рассчитывается необходимое количество свай, подбирается диаметр изделий и их конструкция. Также определяется расстояние между сваями.
Затем проводят исследование грунта, чтобы определить его состав и глубину промерзания. Для получения более точных результатов проводится пробное вкручивание.
Теперь необходимо подготовить участок. Основное преимущество винтовых свай – возможность использования в любое время года. Поэтому в летнее время участок освобождают от лишней растительности, а в зимний период – счищают снежный слой и обломанные ветки. Кроме этого, отмечают места возможного прохождения трубопроводов и подземного кабеля.
Согласно проекту в местах расположения свай на подготовленном участке расставляют деревянные колышки. Расстояние между ними определяется в зависимости от веса будущей конструкции. Идеальным считается установка свай на расстоянии 2-2,5 метра. Вместо колышков можно использовать сами сваи, завинчивая их на небольшую глубину.
Перед завинчиванием свай в местах их установки делают углубления до 30 см. В образовавшиеся ямки устанавливают сваю. Для удобства на каждом изделии имеется технологическое отверстие, куда вставляют обрезок трубы или лом. Они послужат своеобразным рычагом для ввинчивания сваи. Лучше использовать квадратную трубу, она меньше подвержена деформации

При вкручивании сваи в грунт важно контролировать вертикальное положение свай, а также их высоту. Контроль необходимо вести с самого начала, так как в дальнейшем выравнивание становится невозможным

Для проверки вертикали пользуются строительным уровнем.
Во время завинчивания свай необходимо правильно выбрать величину заглубления. Все зависит от уровня промерзания грунта. Наконечник сваи должен располагаться ниже этой точки на 30 см. Лучше всего погружать сваи до плотных слоев грунта. Определить это можно по более трудному завинчиванию сваи.
После завинчивания всех свай основания под каркасный дом необходимо провести горизонтальное выравнивание, так как выдержать одинаковую высоту свай во время их вкручивания практически невозможно. Пользуясь горизонтальным уровнем, сваи обрезают до нужной высоты с помощью болгарки. Минимальная высота свай должна быть 50-60 см.
Теперь необходимо провести бетонирование свай. Это придает им прочность, а также препятствует возникновению коррозии металлических свай изнутри. Заливать бетонный раствор нужно тонкой струйкой, чтобы вытеснить максимальное количество воздуха из трубы. Параллельно можно добавлять раствор с антиморозными свойствами, что предотвратит порыв сваи.

Укладка и соединение обвязки

После того, как гидроизоляция уложена и выровнена, приступают к укладке подготовленного материала для обвязки.

Важно! Если используется связка досок, то ее укладывают на ребро. Так, чтобы соединение между досками находилось в вертикальной плоскости. Начинать обвязку нужно с наметки углов будущего здания

Принимают некоторую точку за первый внешний угол объекта и отмечают ее (лучше всего вбить гвоздь), далее таким же образом отмечают все остальные углы. После выполнения этого этапа нужно проверить прямоту углов (можно использовать треугольник плотника)

Начинать обвязку нужно с наметки углов будущего здания. Принимают некоторую точку за первый внешний угол объекта и отмечают ее (лучше всего вбить гвоздь), далее таким же образом отмечают все остальные углы. После выполнения этого этапа нужно проверить прямоту углов (можно использовать треугольник плотника).

Следующим шагам будет выполнение одного из углов будущего объекта и укладка всех подготовленных брусьев (досок, бревен). Стыки следует прокладывать джутовой лентой.

На прямых участках обвязки элементы легче всего соединять между собой лобовым упором (по аналогии с угловым соединением в полдерева или в полулапу), не забывая использовать джутовую ленту в качестве прокладки.

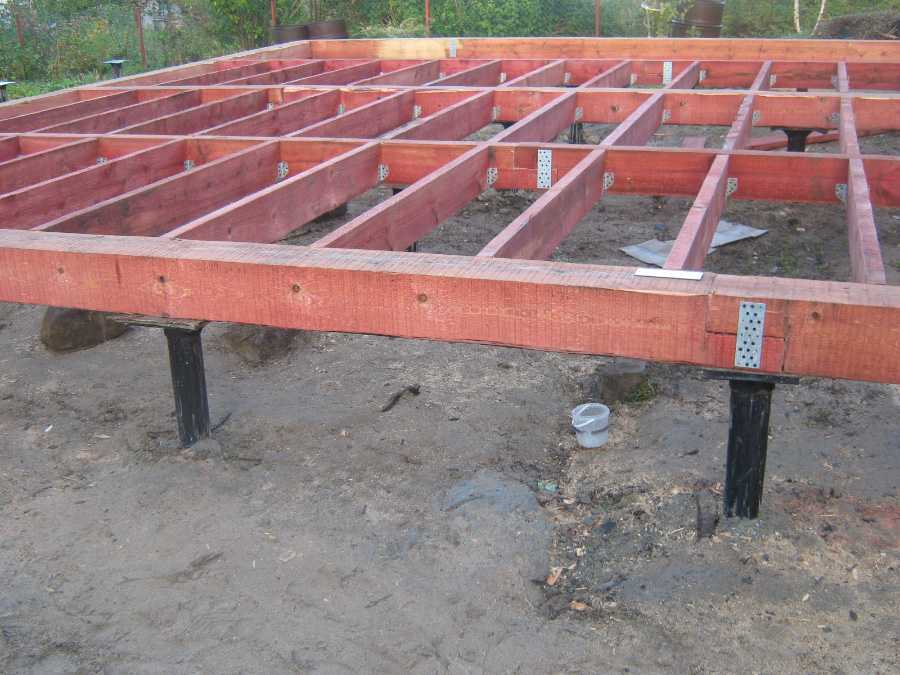

Между собой элементы укладки можно скреплять металлическими уголками или скобами.

Так выглядит крепеж досок с помощью уголков

После укладки всех элементов нужно повторно проверить прямоту всех углов, а также горизонтальность конструкции по уровню.

Как уложенную нижнюю обвязку прикрепить к фундаменту? Возможно несколько вариантов:

Анкерное соединение – болты должны быть предварительно вмонтированы в фундамент, в элементе нижней обвязки отверстие под болт высверливается на этапе укладки и подгонке элемента. Анкерные болты должны быть в каждом столбе, на который укладывается обвязка, или по всему периметру ленты – при ленточном фундаменте.
Соединение гвоздями – гвозди вбиваются в места, где в фундамент вмурованы пробки из древесины.
Соединение с помощью клиньевых болтов – наиболее крепкий метод соединения.

После закрепления обвязки опять нужно проверить ее горизонтальность по уровню и можно приступать к выполнению отверстий под напольные и стеновые лаги.

Как определить несущую способность грунта?

Данный параметр – один из главных. От него зависит, способен ли определенный участок выдерживать нагрузку от дома. Несущая способность зависит от типа, плотности грунта и залегания грунтовых вод.

Сначала разберемся, с определением типа почвы. Конечно, нежелательно это делать самостоятельно. Но если других вариантов нет, то нужно выкопать яму глубиной 2 метра. По внешнему виду породы на дне определяем тип грунта (глина, суглинок, песчаная глина, супесь, песок и т.д.)

Чтобы определить уровень грунтовых вод выкапывают скважины глубиной 2,5 метра. По прошествии нескольких часов, в яму опускают рейку и устанавливают расстояние от земли до воды.

А вот плотность почвы можно узнать только в лаборатории.

*Несущая способность грунта

Расчет количества винтовых свай с помощью калькулятора

Калькулятор свай

Сторона А
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Сторона B
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Тип строения
БеседкаБытовкаГаражПристройкаБаняДом

Этажность
11.52

Материалстроения
КаркасДерево цилиндрическое d=150Дерево цилиндрическое d=200Дерево цилиндрическое d=250Дерево брусовое 100х100Дерево брусовое 150х150Дерево брусовое 200х200ГазобетонПенобетон

Выбор грунта
ПесокСуглинокТорф, толщина 1.5 метраТорф, толщина 3 метраТорф, толщина 5 метраТорф, толщина 7 метраТорф, толщина 9 метраТорф, толщина 10.5 метра

Количествоуглов дома
456789101112131415

Планируемаявысота поланад землей
менее 50 смболее 50 см

Печка в доме
НетДа

Кол-во свай:
Диаметр сваи:
Длина сваи:

Укажите длину сторон вашего строения.
Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
Выберите строительный материал вашего сооружения.
Укажите тип грунта на участке.
Укажите количество углов планируемого дома.
Укажите высоту цокольного этажа из предложенных вариантов.
Отметьте, собираете ли вы устанавливать камин/печку.
Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Возведение фундамента

Возведение фундамента на винтовых сваях является одновременно делом простым и сложным. Простым, поскольку их конструкция позволяет существенно упростить и ускорить работы. Сложным же из-за того, что требуются точный расчёт и определённая последовательность работ.

Геология

Устройство фундамента должно начинаться с инженерно-геологических изысканий. Для их проведения нанимают геологов, имеющих на это право. Если речь идёт о коттеджном или дачном посёлке, то часто изыскания проводятся ещё на этапе разделения участков.

Их задачей является определения типа грунтов и их физических характеристик.

Расчёт

Возможно наиболее сложным этапом в возведении свайного фундамента является точный расчёт. Несмотря на то, что все детали приведены в СП 24.13330.2011 «Свайные фундаменты», они всё же требуют определённого опыта.

Сегодня можно найти калькулятор, который позволит автоматически рассчитать как типоразмер свай, так и их количество. Параметры от которых зависит типоразмер, включают в себя размер здания, его тип, тип почвы, включая её влажность и плотность. Все их учитывает хороший калькулятор.

Шаг

Одной из наиболее важных характеристик, определяемых при расчётах фундамента, является шаг. Конечно, его можно вычислить исходя из того, что показывает калькулятор, но есть определенные свойства, которые одинаковы всегда.

Так, шаг не должен превышать двух-трёх метров, иначе это может быть опасным для дома. В целом же, он должен быть на 20–30% меньше размеров несущих стен.
Из видео-ролика вы узнаете как правильно рассчитать необходимое количество свай.

Вес конструкции

У каждой части конструкции дома есть свой вес, который влияет на расчеты по фундаменту. Он зависит от материалов, используемых при строительстве, а также размеров, от того является ли дом одно- или двухэтажным и т.д.

Обычно, наибольший вес имеют внешние стены и перекрытия. Так, в деревянном доме на два этажа, размерами 6 на 8 метров первые будут весить примерно 16 тонн, а вторые — 10 тонн. Общий вес всех конструкций может достигать 71 тонны. Проводя расчёт нагрузки это число увеличивают на тридцать процентов. Более же подробно всё посчитать позволит специальный калькулятор.

Нагрузка снега и ветра

Для отечественного климата очень важно учитывать в расчётах нагрузку, которую оказывают на дом снег с ветром. Если в некоторых регионах вторая особенно важна, то для большинства именно снеговая нагрузка является первостепенной

Для Центральной России она составляет не менее 100 килограмм на метр квадратный.

Количество свай

Количество рассчитывается исходя из их типоразмера, характеристик грунта, нагрузки, оказываемой домом. Всё это может посчитать калькулятор. Можно сделать расчёт вручную, строго следуя указаниям СНиПов.

Длина

Основными характеристиками, влияющими на длину, являются физические свойства грунта и глубина, на которую он промерзает. Чем грунт слабее, а глубина промерзания выше, тем длиннее и изделия.

Бетонный ростверк на ЖБ и винтовых сваях

Более бюджетная, но не менее жесткая, конструкция получится, если сделать бетонный ростверк в раме из уголка.
Такой ростверк можно монтировать как на стальных, так и на железобетонных сваях. Причем на железобетонных сваях можно обойтись без использования уголка, но тогда придется увеличить высоту ростверка в 1,6 раза.

Например, если в раме из уголка бетонный ростверк можно сделать 30 сантиметров высотой, то без рамы потребуется делать ростверк даже для одноэтажного дома 45-50 сантиметров высотой.

Бетонный ростверк можно ставить на стальных винтовых и на железобетонных сваях.

Естественно, ростверк армируется арматурой, как и положено – это даже не обсуждается.

Крепится бетонный ростверк к сваям следующим образом:

В случае с использованием уголка, к винтовым сваям крепится сам уголок, обычно, приваривается. Так что стальной каркас, в котором находится бетон, становится единым целым со стальными винтовыми сваями.
В случае использования простого армированного ростверка, он крепится к бетонным сваям посредством арматуры, которая привязывается или сваривается. После заливки ростверка бетоном, он образует со сваями, фактически, единую бетонную конструкцию.

Естественно, при использовании бетонного ростверка на буроналивных сваях расход бетона будет значительным — в 1,5 — 2 раза больше, чем при использовании ж/б ростверка в каркасе из несущего уголка.

Особенности технологии монтажа различных видов опорных столбов

Принципы строительства свайного фундамента изложены в СНиП 2.02.03-85 и СП 24.13330.2011. Каждая технология отличается способом устройства, а также видами силовых элементов.

Работы по закладке фундамента для всех типов свай начинаются с уборки площадки от строительного и другого мусора, выгрузки материалов, подготовки технического оснащения, а также разметки поля в соответствии с планом.

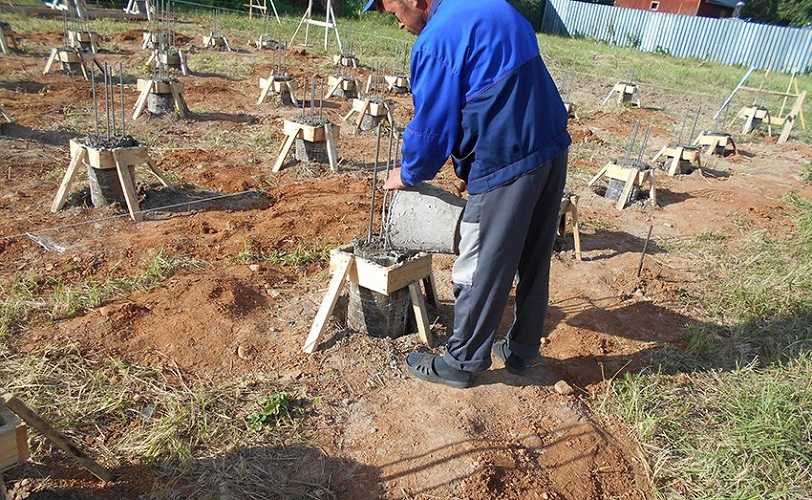

Буронабивные

Сваи изготавливают на строительном участке. Алгоритм технологических операций:

В обозначенных местах обустраивают шурфы на проектную глубину.
Дно скважины засыпают слоем песка и трамбуют материал, чтобы получить высоту не менее 20 см.
По технологии без применения обсадных труб стенки скважины укрепляют для защиты от разрушения глинистым раствором. В большинстве случаев используют инвентарные трубы, которые в частном домостроении можно заменить листовым рубероидом.
Заготавливают арматурный каркас и помещают его внутрь скважины.
Заливают конструкцию раствором, оставляя выступы продольной арматуры над поверхностью.
После затвердевания выравниванию опоры на одном уровне.

Винтовые

Установку винтовых изделий можно проводить вручную или использовать редукторные установки для монтажа. Технологические процессы закладки фундамента на размеченном поле:

вкручивание стержней на глубину, когда лопасти будут погружены в несущий пласт;
выравнивание выступающих частей свай на одном уровне по горизонтали;
бетонирование полости труб для предотвращения окисления металла внутри опорных элементов;
наваривание оголовков;
зачистка сварных швов и покрытие гидрофобным составом.

Монтаж железобетонных винтовых свай проводится с применением спецтехники, поскольку конструктивные элементы имеют значительный вес и вручную практически невозможно обеспечить соосность столба.

Установка железобетонных опор буровым способом

Потребность в предварительном бурении скважин под забивные сваи возникает в таких случаях:

Мощности молотов для забивания недостаточно, чтобы самостоятельно преодолеть сопротивление грунта.
Строительство ведется на высокоплотных, вечномерзлых или, наоборот, сильно переувлажненных почвах.
Сваи необходимо ввести в грунт под определенным углом.

Последовательность технологических этапов закладки свай:

лидерное бурение шурфов;
уборка выработанной земли;
погружение железобетонных столбов;
выравнивание выступающих над поверхностью конструкций на одном уровне.

Забивные

Для монтажа забивных опор используют специальную технику с закрепленным дизель-молотом. Алгоритм земляных работ:

На забивных столбах делают отметки с шагом в 1 м.
С помощью стропов поднимают изделие в вертикальное положение и фиксируют над проектной точкой.
Удары дизель-молота производятся с постепенным наращиванием силы. Высота рабочего хода – не более 0,5 м.
Чтобы удостовериться в достижении несущего пласта, после погружения сваи на проектную глубину делают 10 последних ударов. Если при этом свая остается на месте, то монтаж силового элемента считают завершенным.

Усиление СФ

Необходимость в усилении конструкции может быть вызвана ошибками при проектировании и строительстве, изменениями гидрогеологических условий, появлением дополнительных нагрузок на фундамент.

Этапы реконструкции:

проектирование и расчет нового фундамента;
доставка материалов на площадку;
подъем дома на домкратах;
демонтаж старой силовой конструкции;
разметка свайного поля;
монтаж новых опор;
обвязка свай;
возвращение дома на исходное положение.
