Опирание плиты перекрытия на несущие стены

Сборное перекрытие из пустотных плит

Узлы опирания

Готовя узел опирания на газобетонные блоки, надо обязательно учитывать все нагрузки, создаваемые:

  • расположенными выше блоками;
  • армирующими поясами;
  • прочими предметами, давящими на перемычку.

Часть оконных перемычек под перекрытиями попросту заливается в U-блок. В других случаях перемычка из бетона отливается внутри деревянной опалубки.

Ряд над перемычкой из газобетона, на который ложится часть перекрытия, тоже надо упрочнять. В противном случае высокая точечная нагрузка может сильно повредить

Внимание: перемычки и сами стены должны иметь одинаковую толщину. Межэтажные газобетонные плиты перекрытия, а также плиты на стены, сделанные из небольших газобетонных блоков, должны иметь глубину опирания минимум 12 см

Там, где передаются на кладку локальные нагрузки, требуется проливать раствор (не более 15 см).

Категорически не допускается заделывать балки и плиты балконов в кладку с защемлением. Чтобы эксцентриситет не был слишком велик во избежание сколов в стене из мелкого газобетона, перекрытие опирается на ряд кирпичей. Их кладут «плашмя» поверх раствора либо железобетонного пояса. К самонесущим стенам из газобетона плиты присоединяют скобами.

Торцы железобетонных перекрытий полагается закрывать надежными утеплителями. При выкладке на кирпичную стену железобетонных карнизных плит можно выбирать как плоскую, так и ребристую плиту. Запрещается использовать технологические отверстия либо укорачивать панели. Если какая-то часть плиты отсутствует, надо восполнять этот недостаток, используя бетонируемую арматурную сетку. Когда выложены все плиты, приходит время анкеровки; сразу заделывают все швы и петельные отверстия.

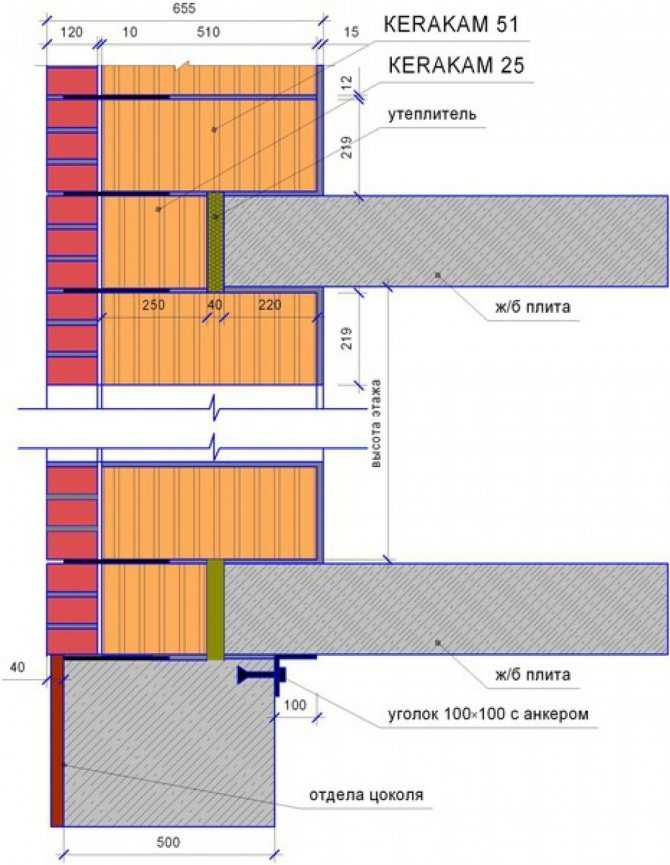

Если производится опирание плит на ригель из несущего железобетона либо на стену из плотного бетона — глубина узла составит минимум 6,5 см. На кирпичной стене этот показатель будет составлять 8 см. А вот на ячеистом бетоне, полистиролбетоне или пеносиликате — 1 см и более.

Опирание пустотных плит перекрытия при монтаже

Для выполнения работ по монтажу панелей необходимо подготовить специальное оборудование и инструменты:

  • автомобильный кран, грузоподъемность которого позволяет поднимать плиты;
  • такелажную оснастку – стропы, соответствующие весу панелей, и шнур-причалку;
  • инвентарные подмостки, облегчающее выполнение работ на высоте;
  • монтажный лом, позволяющий корректировать положение плит при установке;
  • отвес и нивелир, необходимые для контроля расположения панелей;
  • анкера, фиксирующие плиты после их установки на опорную поверхность стен.

Материал, который используется для производства плит перекрытия – железобетон

При установке элементов в зданиях из кирпича соблюдайте размеры опорной поверхности. Выполняйте работы по следующему алгоритму:

  1. Проверьте горизонтальность опорной поверхности кирпичных стен, на которые должны быть установлены опорные ригели. Перепад высот не должен превышать 1 см.
  2. Положите предварительно подготовленный цементный раствор по всей площади опорной поверхности. Разровняйте поверхность в зоне контакта.
  3. Застропите элемент перекрытия, переместите его к участку монтажа. Плавно опускайте, координируя положение панели с помощью ломиков.
  4. Проконтролируйте размер опорной поверхности, окончательно опустите монтируемую панель. Снимите строповочные элементы.
  5. Произведите анкеровку сформированного перекрытия путем фиксации панелей к стенам. Располагайте анкера с равным интервалом, составляющим 2–3 м.

При монтаже перекрытий в строениях из различных видов ячеистого бетона важно обращать внимание на плотность газобетонных или пенобетонных блоков. Для обеспечения прочности и устойчивости возводимой конструкции плотность строительного материала должна превышать показатель D500. Укладка панелей производится не на поверхность ячеистых блоков, а на силовой армопояс, расположенный по периметру здания

Армированный контур из прочного бетона воспринимает нагрузку, обеспечивая целостность стен

Укладка панелей производится не на поверхность ячеистых блоков, а на силовой армопояс, расположенный по периметру здания. Армированный контур из прочного бетона воспринимает нагрузку, обеспечивая целостность стен.

Что означает понятие?

Перекрытия всегда работают в здании в пределах одного этажа, воспринимая постоянные и временные нагрузки от собственного веса, массы полов, оборудования, предметов мебели и людей, эксплуатирующих помещение.

При приложении внешних сил, в элементе возникают внутренние усилия, которые определяют геометрическое сечение и позволяют рассчитать пролётное сооружение по 2 группам предельных состояний.

В то же время, в плите перекрытия, вместе с приложенными к ней нагрузками, возникают опорные реакции, которые концентрируются в местах опирания элементов на стены или точечные вертикальные конструкции. Эти реакции распределяются по площадке опирания и, чем больше её площадь, тем меньше величина нагрузки на каждый см2 вертикального элемента.

Таким образом, глубина заделки перекрытия в стену – важный параметр, влияющий как значение приопорного поперечного усилия Q в плите, так и осевого усилия N, возникающего в стене или колонне. Также величина заделки влияет на возможность местного смятия или скалывания ЖБ изделия при передаче нагрузки.

Требования к устройству армопоясов под плиты перекрытия

В зданиях со стенами из блоков, изготовленных из лёгких бетонов (газобетонных, газосикатных, пенобетонных, полистиролбетонных), имеющих небольшие прочностные характеристики перекрытия должны обязательно опираться на армированные пояса. Армопояс устраивается по всему периметру здания. Высота армопояса под плиты перекрытия от 20-ти до 40-ка см. Соединение армированных поясов с деталями перекрытия должно быть механически прочным, для чего используются анкерные устройства или стыковка арматурными стержнями периодического профиля с применением электросварки.

К конструкции предъявляется ряд следующих требований:

  • пояса должны устраиваться на всю ширину стен, для наружных шириной ≥ 50-ти см допустимо уменьшение ≤ 15-ти см для укладки утеплителя;
  • армирование, выполненное с помощью инженерных расчётов, должно обеспечивать достаточную механическую прочность для восприятия нагрузок от собственного веса железобетонных элементов и вышерасположенных конструктивов;
  • бетон ≥ класса В15;
  • пояс — своеобразный мостик холода, поэтому необходимо его обязательное утепление, чтобы не допустить разрушение газобетонных блоков от накопленной влаги;
  • надёжность сцепления с несущими стенами.

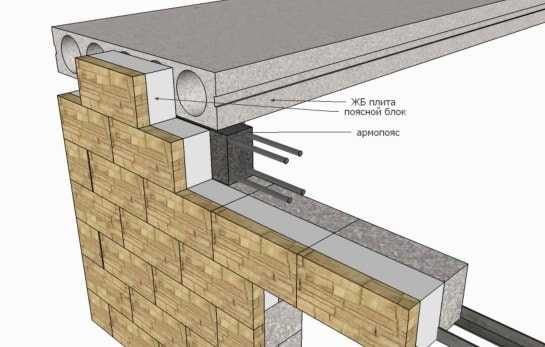

Опирание плит перекрытия на газобетонные блоки несущих стен по армированным поясам выполняется с соблюдением следующих нормируемых значений:

  • по торцам ≥ 250-ти мм;
  • по остальному контуру ≥ 40-ка мм;
  • при опирании по 2-м сторонам пролёта ≤ 4,2 м — ≥ 50-ти мм;
  • то же при пролёте ≥ 4,2 м — 70-ти мм.

Газобетонные блоки не способны выдерживать высокие нагрузки, материал начинает подвергаться различным деформациям. Армопояс, принимая на себя все нагрузки, равномерно распределяет их, тем самым обеспечивая не разрушение строения.

Монтаж плит перекрытия на газосиликатные блоки также выполняется с обязательным устройством монолитных железобетонных поясов. Необходимые величины опирания соответствуют приведённым выше значениям для стен из газобетонных блоков.

Во время производства монтажных работ должны выполняться следующие условия:

  • соблюдение симметричности укладки элементов в пролётах;
  • торцы плит должны быть выравнены по одной линии;
  • все элементы должны располагаться в одном горизонтальном уровне (контроль осуществляется при помощи строительного уровня), допустимое отклонение в плоскости плит ≤ 5-ти мм;
  • толщина раствора под плитами ≤ 20-ти мм, раствор должен быть свежеприготовленным, без начала процесса схватывания. Недопустимо дополнительное разбавление смеси водой.

Недопустимо укладка вместо армопояса рядов кирпичей или арматурных сеток.

От чего зависит минимальное расстояние для опоры

Нормативными документами установлена минимальная длина опирания торцевой части пустотной плиты на стену, сложенную из кирпича — 9 см. Подобное решение принимается инженерами-проектировщиками с обоснованием и расчетами. Факторы, влияющие на глубину наложения перекрытия:

Параметры опирания плиты зависят от типа будущего строения.

  • габаритный размер пролета и длина железобетонного изделия;
  • величина распределенной и точечной нагрузки на бетонное перекрытие;
  • разновидности нагрузок — статические, динамические;
  • толщина несущей стены из кирпича;
  • тип здания — жилое, административное либо производственное.

Все перечисленные факторы должны учитываться в расчете надежности конструкции. В соответствии с нормативами, конец железобетонной пустотной плиты накладывается на стену так, чтобы размер нахлеста оказался 9-12 см, точные данные получают расчетным путем.

Если изучить серии, по которым производятся элементы перекрытий, то в них указаны 2 вида размеров:

Таблица расчета сечения балок перекрытий.

  1. Модульный. Это теоретическая ширина пролета, куда должен ставиться элемент.
  2. Конструктивный. Это чистая длина потолочной плиты от одного торца до другого.

Например, бетонное изделие с модульной длиной 6 м имеет реальный габарит 5,98 м, что необходимо учитывать при проектировании. Чтобы получить чистую ширину комнаты 5,7 м, надо уложить плиту на кирпичную стену на глубину 120 мм, для отделки штукатуркой останется по 20 мм с каждой стороны, также есть кирпичное перекрытие.

Возникает вопрос — почему размер опоры такой маленький, ведь плиту можно уложить и на 20-30 см, лишь бы ширина ограждения позволяла. Но это будет не опирание, а защемление железобетонного элемента, поскольку его торец тоже несет часть нагрузки от стены, построенной выше. В подобной ситуации как плита, так и несущая перегородка будут работать неправильно, что приведет к медленному разрушению и растрескиванию кирпичной кладки.

И наоборот, из-за слишком маленького нахлеста тяжелая плита вместе со всей нагрузкой начнет воздействовать на край кладки и со временем обрушит его.

Существует еще одна причина, по которой нельзя слишком заглублять край перекрытия внутрь ограждающей конструкции. Чем ближе торец плиты к наружной поверхности, тем больше тепла теряется в подобном конструктивном узле, потому что бетон хорошо проводит тепло. В результате получится мостик холода, от которого в доме будут холодные полы.

Опирание плит перекрытия на стены – расчетные параметры

При возведении зданий используются различные плиты перекрытия. Минимальное опирание зависит от ряда факторов:

  • длины изделия;
  • массы пролетной конструкции;
  • толщины капитальной стены;
  • наличия теплоизоляции и облицовки;
  • сейсмостойкости строения;
  • вида действующих нагрузок.

При выполнении расчетов важно учитывать, как долго будет действовать нагрузка, является ли она постоянной или временной. Данные виды расчетов довольно сложные

Они выполняются специалистами проектных организаций. Индивидуальный застройщик при разработке проекта и выполнении монтажных мероприятий должен учитывать полученные расчетным путем табличные значения.

Узлы опирания

Узлы опиранияэто места крепления плиты к опорной конструкции, или стыки вертикальных и горизонтальных элементов конструкции здания.

Они предназначены для надежной и правильной фиксации плит перекрытия на капитальных элементах. Укладка плиты и ее закрепление на стене выполняется при помощи раствора и жестких армирующих соединений.

Узловые соединения должны соответствовать следующим требованиям:

  • торцевые стороны плит не должны вплотную примыкать к кладке;
  • между кладкой и перекрытием выполняется теплоизоляция;
  • пустотные отверстия рекомендуется закрыть специальными вкладышами, для предотвращения теплопотерь;
  • соединение перекрытия и армопояса выполняют жестко соединяя арматуру армопояса с армирующими стержнями плиты при помощи сварки.

Узлы зависят от количества и типа капитальных элементов. Для опирания по двум сторонам, они выполняются на поперечных несущих стенах, а для опирания по трем или четырем сторонам – как на поперечных, так и на продольных стенах. Узлы выполняются также в том случае, когда несущими элементами выступают колонны, фермы и балки перекрытия.

СоветВ районах с повышенной сейсмической активностью рекомендуется выполнять узлы опирания с применением подвижных шарнирных соединений.

При укладывании плит перекрытия необходимо учитывать все параметры, необходимые для правильного опирания их на несущие элементы. Выбор плит, расчет узлов, армопояса и глубины опирания производится на стадии проектирования здания.

После монтажа не забудьте заделать швы.

Глубина опирания плит перекрытия

Господа специалисты! Получилось так, что купленные многопустотные плиты перекрытия будут опиратся на кирпичную стену на глубину 90мм. Может это достаточно? Если нет, подскажите, что делать. Плиты ПК42-12-8. Перекрывать начну ближе к лету.

Все зависит от толщины стен!Какая она у вас?

На несущую перегородку шириной 380мм будут опиратся две плиты, наружные стены — 250мм (потом пенопласт 100мм и облицовочный кирпич).

Вот смотрите:при длине плиты 4,2 м и ширине 1,2 м надо что бы плита опиралась бы на стены на 10см с каждой стороны. Тогда будет соблюдена расчетная на плиту 8-ая нагрузка. А еще лучше на 15см. :-)))

Норма — 120. но 90 тоже не критично.

Уже не первый раз эту бредятину за последние три дня читаю- «120мм- норма».

Пособие по проектированию жилых зданий. Вып. 3 (к СНиП 2.08.01-85)

6.16. Глубину опирания сборных плит на стены в зависимости от характера их опирания рекомендуется принимать не менее, мм: при опирании по контуру, а также двум длинным и одной короткой сторонам — 40; при опирании по двум сторонам и пролете плит 4,2 м и менее, а также по двум коротким и одной длинной сторонам — 50; при опирании по двум сторонам и пролете плит более 4,2 м — 70мм.

2deol Если Вам надоело спать спокойно, то прислушайтесь к советам Михалыча, выдернутым из контекста пособия по проектированию.

Это ссылки на статьи в популярных изданиях по данной теме. » > » >

2deol » > — а это рекомендации от производителя плит перекрытия, как у Вас

А чем СНИП хуже «популярных статей»? Хотя правда Ваша- «чем больше опереть тем крепше будет»! Опять же получается, что на 90мм уже вроде как и нельзя класть человеку. А я тут всем проектирую потихоньку. По старому СНИПУ. А кроме статей есть ссылка на СНИП?

2Михалыч Ссылки на СНиП не нашла. Мы так проектировали в многоэтажных домах. На 90 мм опирать вполне нормально. А вот «чем больше опереть тем крепше будет»! — не правильно, лучше следовать рекомендациям производителя, ведь они эту плиту рассчитывали!

2Михалыч На все стандартные изделия из бетона есть докумет, в котором указаны все характеристики. Называется серия , там много выпусков. Ссылку на элетрон версию найти не смогла, на работе была старая бумажная версия. Плиты 4.2 можно опирать на 70 мм, но нужно смотреть каждую конкретную плиту — » > . В обычных многоэтажных домах обычно используются плиты с расчетной нагрузкой 400 кг/м2. А у автора имеются плиты с нагрузкой 800 кг/м2, и для них производитель рекомендует глубину опирания мин 90 мм.

Ну вобщем об одном и том же говорим- рекомендация производителя (может плиты дерьмовые делает) и СНИП (где уже приведено всё с запасом как правило). Статьи можно использовать только в ознакомительных целях. Удачи!

P.S. Строители обычно на это всё внимания не обращают и кладут где-то 100мм или 120мм (если есть возможность).

Всем здравствуйте! Помогите пожалуйста с решением вопроса, а он состоит в следующем: Проектирую себе дом и столкнулся с рядом вопросов, в частности на какую глубину опирать плиты перекрытия первого этажа? На чертеже видно, что на внутреннюю стену плита опирается на 120 мм, а вот на внешнюю на 146 мм, имеет ли смысл делать свес газоблока (375 мм шириной) над цоколем, чтобы добиться опирания плиты в 120 мм?

Для справки ПК42-12-8 имеют длину 4180 мм. изготавливаются в матричной форме. Есть еще плиты ПБ- они имеют овальные каналы и отливаются методом непрерывной формовки (режутся в любой размер) с предварительно напряженной арматурой. Не суть. Теоретически величина опирания (нахлест) определяется несущей опорой, минимально 5 мм. на опору из монолита марки бетона м200. Если конечно стены не шатаются. При этом в реальности, есть риск среза опоры. В этой связи разумно принять величину 40 мм. как наименьшую из разумных.

В «Рекомендации по применению сборных железобетонных типовых плит в покрытиях зданий промышленных предприятий.» (1.400-11/91)» . 6м. 12м . Стальные конструкции. 70. 90 . Железобетонные конструкции. 75. 90 . Кирпичные стены. 120. 150 Такие же значения в «Пособие по проектированию каркасных промзданий для строительства в сейсмических районах (к СНиП II-7-81)»

Матерые строители, с советских времен укладывают плиты на арматуру! Как бы плита перекрытия заходит в стену на 120 мм., но опирается на 0.2 мм.

Пи. Си. «Проектирую себе дом и столкнулся с рядом вопросов, в частности на какую глубину опирать плиты перекрытия первого этажа?» Таким образом лучше не проектировать. Защемление плиты уложенной на газобетон расшатает стены первого этажа (плита перекрытия прогибаться, есть допуску- на ней нельзя возводить стены).

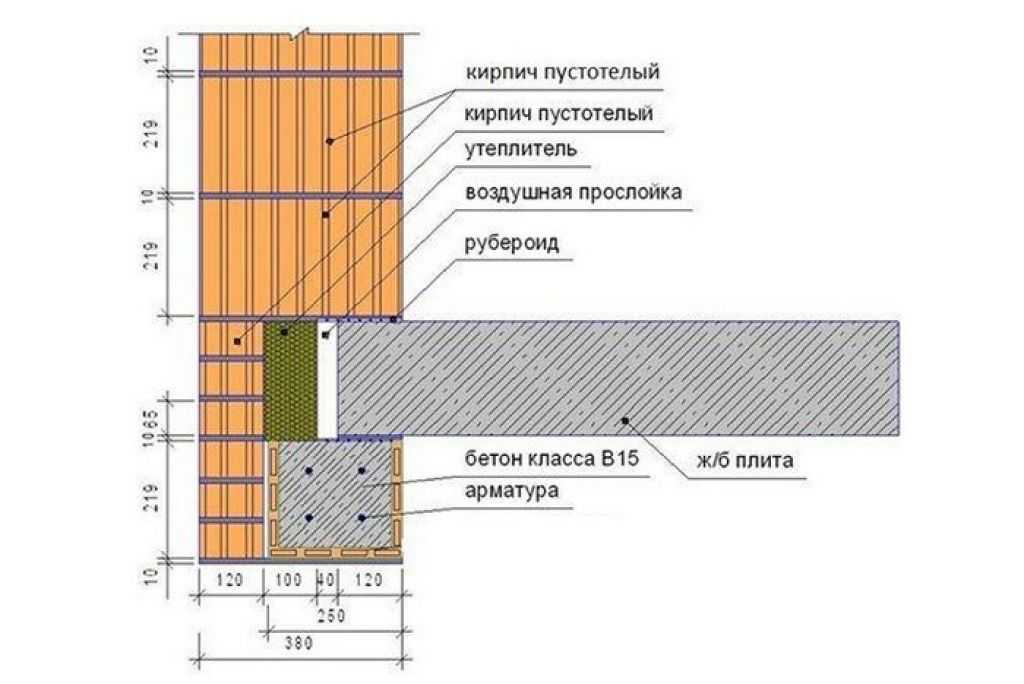

Конструкция опорного узла

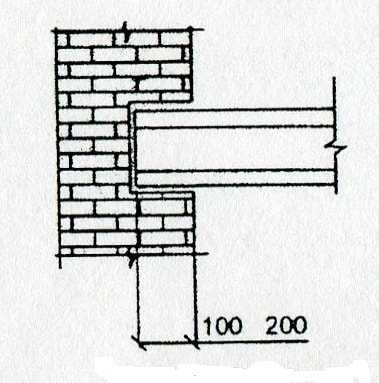

При строительстве кирпичного здания с перекрытиями из плоских бетонных элементов кладку в полную толщину ограждения ведут до проектной отметки низа потолка. Затем кирпич кладут только с наружной части таким образом, чтобы образовалась ниша, куда ляжет плита. Процесс сопровождается следующим:

  1. Если глубина опирания составляет 12 см (ровно полкирпича), то ниша выполняется шириной не менее 13 см, чтобы торцевая часть плиты не упиралась в кирпичную кладку.
  2. Перед монтажом перекрытия на основание укладывается слой цементно-песчаного раствора той же марки, что применялась при возведении кладки.
  3. Поскольку краевые зоны плит будут воспринимать часть нагрузки от возведенной выше стены, пустоты с торца наглухо заделываются бетонными вкладышами, дабы изделие не разрушилось от сдавливания.

Как правило, вкладыши из бетона производители железобетонных изделий предусматривают еще на заводе. Если этого не было сделано, пустоты обязательно заполняются бетонной смесью марки М200 в условиях строительной площадки.

В торцевых стенах здания плиты перекрытия ложатся на внешние ограждения не только торцами, но и одной боковой частью. Здесь глубина опирания не нормируется, но для надежности следует запроектировать данный узел таким образом, чтобы нагрузка от кирпичной кладки не легла на первую пустоту изделия. Иначе от сдавливания пустотной части может произойти ее разрушение. Плечо опоры должно быть минимальным, его величина зависит от конструкции плиты.

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

О пустотных железобетонных изделиях

Разобраться в вопросе сложно, если не знать, что собой представляют плиты перекрытия. Это конструктивные элементы капитальных зданий, изготавливаемые из железобетона, для устройства перекрытий между этажами. Внутри вдоль всей плиты есть пустоты различной формы, чаще — круглой.

Изделия производятся по типовым проектам — сериям чертежей, где указаны конструктивные особенности и размеры. Длина элементов — 1,5-12 м. Современные технологии производства позволяют отрезать плиты нужной длины с шагом 100 мм. По ширине изделия изготавливаются 4 типов: 1000, 1200, 1500 и 1800 мм.

Стандартная распределенная нагрузка, на которую рассчитан каждый элемент — 800 кг/м 2 . Плита может иметь толщину 16-33 см в зависимости от конструкции и длины, наиболее распространенный размер — 22 см.

Плиты перекрытия — это практически незаменимые изделия. Альтернатива — перекрытие из деревянных балок либо монолитного железобетона. Дерево проигрывает армированному бетону по несущей способности, а сооружение монолитной конструкции — процесс сложный и дорогой.

Как составляется схема?

При оформлении рабочего проекта жилой комнаты или общественного здания, схема опирания плит перекрытий зависит как от расчётных, так и от конструктивных и функциональных параметров.

При создании чертежа с раскладкой ЖБИ плит, проектировщик принимает во внимание следующие факторы:

  • Требования нормативной документации.
  • Толщина стеновых конструкций. Например, при толщине внутренней кирпичной стены 250 мм, опёртое по контуру перекрытие допускается заделывать только на 40 мм.

    Однако, если конструктивная схема предусматривает опирание плит с обеих сторон стены, то суммарная глубина заделки составит 80 мм.

    В результате, на торце вертикальной конструкции останется технологический зазор 170 мм, а для формирования монтажного стыка достаточно 20 – 30 мм. Это приводит к тому, что проектировщик искусственно увеличивает глубину заделки во избежание появления свободного пространства.

  • Материал несущих стен. Если верхние венцы каменной кладки объединяются монолитным ЖБ поясом, то его однородная структура позволяет выдержать требования СНиП. Когда опирание происходит на кирпичную или крупноблочную конструкцию, человеческий фактор может повлиять на её местную прочность, в результате чего заделку следует выполнять с превышением нормативных требований – до 120 мм.
  • Пролёт плиты перекрытия. Здесь следует учесть, что при устройстве протяжённой плиты (6 м и более) величина прогиба может достигать 30 – 40 мм, из-за чего изделие деформируется, и площадь контакта со стеной может уменьшится. В связи с этим, следует искусственно увеличить глубину заделки перекрытия.
  • Наличие эффективной теплоизоляции. Условие касается опирания на несущую часть наружной стены. Плита перекрытия должна находиться в пределах тёплого контура здания, во избежание образования мостиков холода. Поэтому, опирание следует предусмотреть таким образом, чтобы теплоизоляционный слой не стал тоньше.
  • Сейсмическая активность местности, где производятся монтажные работы – для таких перекрытий предусматривается увеличение площади опирания, а также закладные детали для организации сварных швов.

Схема должна отображать величину заделки для каждого элемента на этаже. Если проектировщик добился универсальности и обеспечил единую глубину заделки, следует указать этот факт в примечаниях к графическим материалам.

Виды по способу опирания

Плита, размещаемая между этажами, является армированным железобетонным изделием с внутренними пустотами, которые нужны для снижения веса конструкции и ее давления на кирпичную кладку.

Их выполняют разных форм и размеров — от 1,5 до 12 м в длину (с шагом в 100 мм). Чаще всего в ширину плиты изготавливают по 22 см, но встречаются размеры от 16 до 33 см.

Особенности здания влияют на выбор ЖБИ для межэтажной укладки.

Учитывают следующие характеристики:

  • сейсмические свойства региона строительства;
  • действующие на здание и плиту нагрузки;
  • параметры стен — толщину, высоту, материал изготовления;
  • предназначение сооружения — промышленное, общественное, жилое.

Преимуществами использования готовых изделий можно считать:

  • короткое время установки;
  • низкую стоимость;
  • надежность и долговечность в эксплуатации;
  • простоту монтажа с помощью рабочих и автокрана;
  • высокую шумоизоляцию за счет пустот.


У заводских плит перекрытия имеются свои недостатки:

  • обязательное применение строительной техники;
  • между ними остается расстояние;
  • итоговая жесткость конструкции получается меньше по сравнению с монолитом.

Бетонные изделия растяжению сопротивляются хуже, чем сжатию. Последнему подвергается верхняя часть перекрытия, а нижняя — удлиняется. Для увеличения сопротивления вдоль плиты размещают арматуру. Поэтому изделие в продольном направлении может прогибаться вниз.

Порядок укладки межэтажных ЖБИ определяется проектом и рабочими чертежами и отличается количеством опорных узлов.

По двум сторонам

При таком варианте укладки плиты перекрытия опирание осуществляется на 2 несущие стены, находящиеся друг напротив друга. Изделие помещают на стены поперечной узкой стороной.

Этот способ распределения нагрузок наиболее экономичный и простой в монтаже. Применять его следует, когда прогиб не выходит за допустимые значения. Разрешенная нагрузка — до 800 кг/м³. Метод подойдет для ЖБИ с маркировкой 1ПК, 2ПК, ПК с круглыми пустотами.

По трем сторонам

Опирание плиты перекрытия на стены возможно по 3 сторонам. В этом случае 2 коротких и одна из длинных граней задвигаются на стеновые несущие элементы.

При этом варианте расположения гнется только свободная часть изделия. Продольный каркас вступает в работу, принимая напряжение растягивания не по всей длине, а лишь у висящего фрагмента.

Способ используется для монтажа в углах, в зданиях П-образной формы несущих конструкций. Плиты делают с усиленными торцами и приемлемой нагрузкой до 1600 кг/м³, обозначают ПКТ.

По четырем сторонам

Наиболее жесткие плиты с маркировкой ПКК выполняются со всеми армированными торцами. Они характеризуются увеличенной несущей способностью.

Они стоят дороже и применяются в сложных конструкциях, когда присутствует необходимость распределить достаточно высокие нагрузки. Такой вариант подойдет, если в дальнейшем планируется ставить дополнительные надстройки.

На стены плита укладывается всеми 4 сторонами. Для строительства малоэтажных объектов такие изделия использовать нерентабельно.

Минимальное опирание плит перекрытия на стену — величина нахлеста

Технологии монтажа многопустотных панелей должны в точности соответствовать стандартам и нормам СНиП. Одним из ключевых параметров является соблюдение норм опирания плиты и величины нахлеста при ее укладке.

Стандартный допустимый показатель нахлеста при опирании многопустотной панели на несущую опору в зависимости от типа и характеристики стенового материала составляет:

  • 80-100 мм при использовании крупных блоков, изготовленных из бетона марки М100;
  • 100-120 мм в случае применения в качестве основного строительного материала мелкоштучных элементов с высокими показателями прочности (кирпича и т.д.);
  • Порядка 200 мм для минимизации риска разрушения стеновых блоков или панелей, возводимых с использованием материалов невысокой плотности (полистиролбетона, газосиликата и т.д.).

Помимо этого размер величины перекрытия стен варьируется от их вида, составляя:

  • от 50 до 90 мм для стандартных крупнопанельных блоков;
  • от 90 до 120 мм для стен из кирпича;
  • до 120 мм для газобетонных стен;
  • до 250 мм для наружных стен;
  • до 120 мм стен из пеноблоков;
  • до 150 мм для стен из камня;
  • до 70 мм для конструкций из стали.

При этом минимальный размер перекрытия для любого случая равен 6 мм.

Минимальные максимальные пределы

Современные технологии позволяют реализовать практически любые конструктивные решения. Так, при помощи монолитного плитного перекрытия можно уверенно закрывать пролет 6х6 м. Дополнительные точки опоры при этом не понадобятся. Подобная задача уверенно решается:

  • плитой, опирающейся на 4 стороны (толщиной 10 см);
  • нижней сеткой 10 мм;
  • верхней сеткой 6 мм.

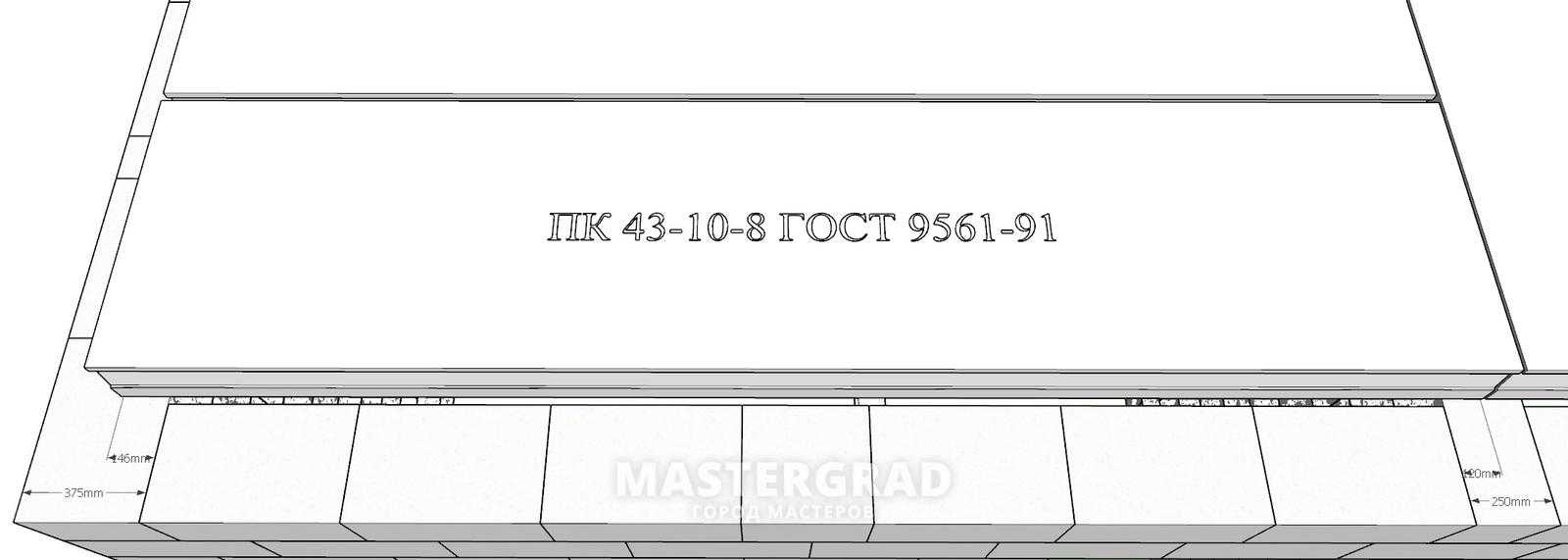

В большинстве жилых зданий, построенных из кирпича, торцевая часть пустотной плиты должна заходить на стену на 9 см. Наибольший показатель составляет 12 см. Максимально точную информацию можно получить путем специальных расчетов. При выкладке сборной плиты с пустотами на панельную стену минимальный предел 5 см, а максимальный — 9 см.

При использовании ребристой плиты все наименьшие и наибольшие параметры сохраняются те же самые, что и для пустотных изделий. В обоих случаях исходят из однопролетной балочной схемы. Отдельного внимания заслуживают параметры опирания плит для деревянного дома. Стены в таком случае должны иметь толщину не менее 250 мм. Наименьшее значение опирания составляет 1 см; наибольшее, по разным данным — 16, 22 или 25 см.

Особенности и назначение плит перекрытия

Железобетонные плиты перекрытия считаются одним из важных компонентов строений. Основная их роль – перенаправление нагрузок с вышерасположенных строительных систем, отделки, мебели, электробытовой техники на стены, либо фундамент здания. Кроме того, они используются в качестве межэтажных перекрытий – делят сооружение на этажи, подвал, также чердачное помещение.

Глубина опирания плит перекрытия обусловливается в связи с их видом, а также должен учитываться материал, из которого выполнена постройка. Однако подходящим размером считается 120 миллиметров – в проектно-промышленной документации на постройку объектов, как правило, используется данное значение.

Среди покупателей максимальным спросом из числа застройщиков используют многопустотные плиты последующих марок:

В индивидуальном домостроении больше используются оскопленные плиты, слой которых, является 160 миллиметров в отличие от типичных, с шириной 220 миллиметров. Они также производятся согласно безопалубочному (3,1ПБ и 1,6ПБ) и опалубочному (ПНО) технологическому процессу. Кроме того, изготовители делают ребристые железобетонные продукты, которые характеризуются высокой жесткостью и стабильностью к массовым перегрузкам из-за присутствия долевых, также поперечных ребер. Их, как правило, применяют с целью перекрытия производственных предметов.

Весьма редко в реализации возможно отыскать сплошные железобетонные плиты. Такое обуславливается их узкой специализацией, из-за значительного веса. Однако они владеют высокими прочностными чертами.

Расчетные параметры

Чтобы не попадать в неприятные ситуации, тем более в выпуски новостей, надо уделять большое внимание расчету основных параметров. Величины конструкций перекрытия выбираются для всех конструкций особо

При этом учитывается длина пролетов, находящихся между стенами. Пространственная схема постройки позволяет высчитать массу, давящую на несущие конструкции. Исходя из этой массы, можно определить нагрузки, приходящиеся на отдельную плиту.

От получившейся разности надо отнять ориентировочную нагрузку, создаваемую мебелью, прочими конструкциями и бытовой техникой. После этого должен остаться солидный запас прочности. Обычно реальная нагрузка на единицу площади составляет в 2–3 раза меньше, чем закладываемое в проект значение. Такой подход позволяет исключить любые неожиданности в процессе эксплуатации.

Динамическая нагрузка рассчитывается уже с резервным коэффициентом 50%

Если нужно оценить пригодность старых конструкций, надо принять во внимание:

  • нагрузочные возможности стен;
  • текущее состояние строительных блоков;
  • сохранность арматуры.

Размещая в старой квартире тяжелые мебельные изделия, большие чугунные ванны, надо учитывать предельный показатель нагрузки. Максимально точные результаты можно получить, привлекая специалистов. Профессионально выполненный расчет позволит избежать множества неприятных ситуаций. Что касается ширины и высоты плит перекрытия, то здесь тем более надо учитывать рекомендации профессионалов. В некоторых случаях можно на месте решать вопросы упрочнения плит перекрытий, используя их переопирание на временные опоры.

Распалубку перекрытий согласно установленным требованиям можно производить только после упрочнения бетона до 70% от проектного значения. В таком случае ставят единственный ярус стоек. К сведению: если нужна распалубка 50%, нужно ставить пару ярусов стоек. Пролеты длиной до 8 метров должны сооружаться с временной подпоркой в центре. Если длина пролета больше, то и подпорок нужно больше; а вот под плиты короче 3 метров поддержка нужна редко.

Понравилась статья? Поделиться с друзьями:
Dom Naveshnyakovskoy
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
