Маркировка плит перекрытия: расшифровка, размеры, цены полнотелых и пустотных

Особенности технологии изготовления

Плиты перекрытия изготавливают разными способами, что отражается на качестве их лицевой поверхности. Плиты марки ПК и ПГ отливают в опалубке, а панели ПБ делают непрерывным способом на конвейерной линии. Последняя технология совершеннее опалубочного изготовления, поэтому поверхность у плит ПБ более ровная и гладкая, чем у панелей марок ПК и ПГ.

Кроме этого, конвейерное производство позволяет делать плиты ПБ любой длины (от 1,8 до 9 метров). Это очень удобно для заказчика, когда речь идет о так называемых «доборных» плитах.

Дело в том, что при раскладке плит на плане здания всегда образуется несколько участков, куда не помещаются стандартные панели. Строители выходят из положения, заполняя такие «белые пятна» монолитным бетоном прямо на объекте. Качество такой самодельной конструкции заметно уступает тому, которое достигается в заводских условиях (виброуплотнение и пропаривание бетона).

Плита перекрытия тип ПК

Преимущество плит ПК и ПГ перед панелями ПБ состоит в том, что в них можно пробивать отверстия под коммуникации, не опасаясь разрушения конструкции. Причина состоит в том, что диаметр пустот у них составляет минимум 114 мм, что позволяет свободно пропустить канализационный стояк (диаметром 80 или 100 мм).

Плиты перекрытия ПБ

У плит ПБ отверстия более узкие (60 мм). Поэтому здесь для пропуска стояка приходится перерубать ребро, ослабляя конструкцию. Специалисты утверждают, что такая процедура неприемлема только для высотного строительства. При возведении малоэтажного жилья пробивка отверстий в плитах ПБ допускается.

Плиты перекрытия

Плиты перекрытия – это самые востребованные железобетонные изделия при возведении жилых и промышленных многоэтажных зданий. Их делят на:

– многопустотные,

– ребристые.

Многопустотные плиты

Многопустотные плиты – самый популярный строительный элемент, который используют и в частном, и в многоэтажном домостроении, при возведении промышленных зданий, торговых и офисных центров. Используют их и для защиты теплотрасс. Ширина такого изделия составляет от 0,6м до 2,4м, длина от 2,4м до 6,6м. Существуют изделия длиной 12м, но их делают на заказ для особо длинных пролетов, где не предусмотрены дополнительные опоры.

Основными плюсами пустотелой плиты являются:

экономия бетона,
высокая шумоизоляция,
наличие пустот, которое позволяет разместить в них инженерные коммуникации (кабели, трубы и т.д.)
демократичная цена, которая стала возможной благодаря высокой популярности и востребованности, что позволило оптимизировать производство, а также уже указанной экономии бетона.

Многопустотные плиты делают из облегченного и обычного бетона. Существует три вида многопустотных плит – ПК, ПБ и ПНО, причем настолько похожих внешне, что положи их рядом – и даже специалисты разведут руками. Однако разница есть, и разница эта весьма существенная.

Плиты ПК

Плиты ПК используют в обычном многоэтажном строительстве в качестве элементов сборных перекрытий. При изготовлении используется напряженная арматура, а полости в некоторых случаях закрываются бетоном для повышения прочности. Наличие монтажных колец упрощает их установку при строительстве. Цена изделия зависит от размера. Стандартная высота – 22см. Металлический каркас, напряженная арматура и особо прочный цемент позволяют выдерживать высокую статическую и динамическую нагрузку.

Металлический каркас внутри плиты выглядит следующим образом:

Плиты ПБ

Плиты перекрытия безопалубочные многопустотные ПБ используются в малоэтажном домостроении. У них нет монтажных колец, а напряженная арматура расположена только продольно, что позволяет резать их под углом 45 градусов, а это в свою очередь открывает новые возможности при строительстве зданий сложных форм. Стандартная высота – 22см.

Плиты ПНО

Такие плиты предназначены для малоэтажного домостроения, выступая в качестве чердачного перекрытия. ПНО на 6см уже двух других типов плит, что позволяет сделать потолки выше, но не влияет на прочность. Стандартная высота – 16см.

Ребристые П-образные плиты

П-образная плита имеет два продольных ребра жесткости, конфигурация и стала причиной такого названия. Чаще всего П-образные или ребристые плиты встречаются в качестве несущих элементов теплоцентралей и водопроводов, то есть, нежилых помещений, а также в роли чердачных перекрытий. При строительстве жилых помещений данные ЖБИ практически не используют – форма делает невозможным создание эстетичного ровного потолка, а отсутствие пустот – аккуратный и удобный монтаж коммуникаций. Однако цена на ребристые плиты ниже, чем на многопустотные плиты благодаря экономии сырья, а прочность достигается армированием на этапе заливки.

Высота ребристой плиты составляет 30 или 40см. В качестве чердачных перегородок обычно используются изделия высотой 30-сантиметров. 40-сантиметровые встречаются при строительстве коммерческих и промышленных зданий. Вес ЖБИ – 1,5-3т, ширина – 1,5-3м, длина – 6, 12 либо 18м.

Ребристые плиты используются только в местностях с низкой сейсмической активностью и только там, где температура не понижается ниже -40°C.

Маркировка

Для упрощения выбора оптимального для определённых задач варианта изготовления плит перекрытия, производителями используется единая стандартизированная маркировка. В целях упрощения понимания расшифровки предлагаем пример плиты ПК 57-10-8 АтV-1.

ПК – в данном случае речь идёт о многопустотной плите с круглыми отверстиями, что означает соотношение диаметра пустот к толщине изделия равное 159/220 мм;
57 – отображает длину (измерение осуществляется в дециметрах);
10 – означает ширину (измерение в дециметрах);
8 – параметр обозначает соответствие изделие расчётной нагрузке 800 кг/см2;
АтV-1 – здесь подразумевается применение предварительно напряжённой арматуры определённого класса при создании армирующей обрешётки.

У ребристых плит маркировка имеет вид ПГ, ПР, ПРТ и др. Например:ПРТм-12 — здесь ПРТм — серия, а 12 — типоразмер.

Она упрощена и не отображает данных о настоящих размерах, их можно найти в справочниках

У сплошных изделий маркировка может начинаться с букв П, ПТС и др. К примеру: Маркировка 4П 30.66-6л расшифровывается так:

4П — тип, 30 — длина в дециметрах, 66 — ширина в дц, 6 — нагрузка, л — лёгкий (качество бетона).

Также производители могут сопровождать свои изделия и дополнительной информацией – тип бетона (Л – лёгкий, С – силикатный), наличие внутри пустотных каналов уплотняющих вставок (а), а индекс 1 будет говорить о пустотах, закрытых с торцов.

Типы маркировки ЖБИ

Здесь выделяются маркировочные и информационные надписи, а также монтажные знаки:

Маркировочные надписи – включают в себя марку изделий и их товарный знак или укороченное название завода-производителя, а также штамп, свидетельствующий о том, что изделие прошло технический контроль и соответствует ТУ либо ГОСТу.
Информационные надписи – включают в себя сведения о дате производства ЖБИ и весе этого изделия, если он превышает 500 кг. Подобная маркировка для изделий с меньшим весом необязательна, а в случае мелкоштучных изделий можно ставить информационные надписи лишь на 10% строительных элементов в каждой партии.
Монтажные знаки – представляют собой пиктограммы, которые обозначают места для монтажа ЖБИ. Это место строповки, места опирания, центр тяжести (в случае необходимости), риски при установке, обозначения верха конструкции и т.д.

Маркировка железобетонных изделий обязательно должна содержать марку изделия. В это понятие входят цифрово-буквенные обозначения, которые разделяются на три группы:

Тип изделия.
Класс арматуры, разновидность бетона, несущая способность ЖБИ.
Специальные свойства изделия.

Нередко также указываются и размеры элементов – длина, высота, ширина или диаметр. К примеру, если на изделии из железобетона стоит такая маркировочная надпись: «ФБС 20 6 4 ТП», ее можно расшифровать как Фундаментный Блок Сплошной, 20 дм в длину, 6 дм в ширину, 4 дм в высоту, сделанный из бетона тяжелого вида, специального типа пористый.

При этом указывается округленное значение. Буква П в конце маркировки может означать также на наличие монтажной петли, что особенно актуально в случае железобетонных перемычек.

Плита перекрытия характеристики. Особенности производства плит с маркировкой ПК и ПБ

Железобетонные изделия серий ПБ и ПК относятся к категории пустотных плит перекрытия. Технологические пустоты в их конструкции расположены по всей длине, что обеспечивает небольшой вес по сравнению с монолитными перекрытиями, позволяет незначительно улучшить звуко- и теплоизоляционные характеристики.

Основное отличие плит ПК и ПБ заключается в их технологии изготовления:

Фото 2. Изготовление плит марки ПБ методом непрерывного формования

ЖБИ серии ПК производятся из бетона марки М200-М400. Для армирования применяется арматура класса АIII. В изделиях длиной более 4,2 м используются преднапряженные армирующие элементы. Формование осуществляется в металлической опалубке с последующим уплотнением бетона с помощью специального вибрационного оборудования.

Детальнее технология производства рассмотрена в следующем

Плиты перекрытия ПБ изготовляются с применением бетона более высоких марок прочности – М400-М500. Для армирования изделий любой длины используется преднапряженная арматура. Предварительное напряжение сжатых и растянутых зон позволяет минимизировать свободный прогиб ЖБИ этого типа и увеличить их стойкость к трещинообразованию по сравнению с ПК.

Чтобы окончательно определиться с вопросом о том, какие выбрать плиты перекрытия – ПК или ПБ, нужно рассмотреть и другие их особенности – основные технические характеристики, геометрические параметры и конструктивные отличия.

Главные преимущества плит перекрытия

Сначала стоит коротко рассказать о достоинствах, которые делают плиты настолько востребованными.

При изготовлении производитель придерживается требований, которые указаны в ГОСТ 9561-91 “Многопустотные железобетонные плиты перекрытий для зданий”. Это обеспечивает строительному материалу ряд важных достоинств:

Низкая стоимость по сравнению с другими строительными материалами, которые используются в аналогичных ситуациях.
Скорость монтажа. Нет необходимости ожидать, пока затвердеет раствор или бетон, используемый при устройстве перекрытий.
Шумоизоляция – круглые пустоты снижают коэффициент проводимости звука.
Надежность – армирование позволяет плитам противостоять любым типам нагрузок: на сжатие, изгиб, растяжение.
Богатый выбор изделий, различающихся по размерам, крепости и прочим характеристикам.

Поэтому сегодня почти ни один крупный строительный объект не обходится без использования плит перекрытия.

Маркировки бетонных плит перекрытия: что это такое?

Маркировки бетонных плит перекрытия важны для правильного и удобного оформления проекта строительства. Они позволяют определить размеры плит и их расположение в соответствии с проектом. Маркировки обычно указываются на схеме перекрытия и позволяют более подробно изучить его конструкцию.

Маркировка плит перекрытия состоит из нескольких символов, которые указывают на основные параметры плиты:

Буквенный код: обозначает тип плиты, например, ПБ (пустотелая балочная), ПБТ (пустотелая балочная торцевая) или ПК (пустотелая кассетная).
Цифры: указывают на размеры плиты в метрах. Например, 6х3 означает, что плита имеет длину 6 метров и ширину 3 метра.
Дополнительные обозначения: могут указывать на особенности конструкции плиты, например, наличие подпорных стенок или отверстий для коммуникаций.

Маркировки бетонных плит перекрытия важны для строительных бригад и архитекторов, так как они позволяют точно представить себе размеры и характеристики используемых строительных материалов. Кроме того, правильное обозначение плит упрощает процесс сборки и установки перекрытия.

Пример маркировок:
Маркировка
Описание

ПБ 6х3
Пустотелая балочная плита размером 6х3 метра.

ПБТ 4х5
Пустотелая балочная торцевая плита размером 4х5 метров.

ПК 8х4
Пустотелая кассетная плита размером 8х4 метра.

Таким образом, маркировки бетонных плит перекрытия играют важную роль в строительном процессе, позволяя легко определить тип и размеры плиты, что упрощает проектирование и установку перекрытия.

Как маркируются плиты перекрытия?

Плиты перекрытия относятся к конструкциям с несущими способностями, разделяющим этажи или разнотемпературные зоны. Изделия изготавливают из бетона и ж/б, вторая разновидность считается универсальной и подходит как для горизонтального, так и вертикального размещения. К главным критериям их выбора относят тип плиты, габариты и вес, выдерживаемые несущие способности, диаметр пустот, дополнительные условия применения. Эта информация обязательно указывается производителем в маркировке, порядок расположения знаковых обозначений регулируется ГОСТ 23009-2016.

Виды плит перекрытия

В зависимости от конструктивного исполнения выделяют сплошные (полнотелые) и пустотные разновидности. По способу обустройства они могут быть монолитными, сборно-монолитными или сборными. Максимальную востребованность имеют многопустотные железобетонные плиты перекрытий, сочетающие в себе легкий вес и надежность. Их технические условия и маркировку регламентирует ГОСТ 9561-91, исходя из толщины, числа сторон, формы и диаметра пустот выделяют 15 основных типов.

Полнотелые изделия в зависимости от формы и функционального назначения разделяются на:

1. Сплошные безбалочные панели с гладкой поверхностью, оптимальные для закладки потолочных перекрытий. Востребованы в частном строительстве, ценятся на простоту отделки, их использование подразумевает отказ от подвесных систем. Значительная часть изготавливается из бетонов ячеистого типа.

2. Ребристые – с вертикальными ребрами жесткости, выполняющими роль опор. Надежность таких плит перекрытия объясняется удалением бетона с участков, подверженных нагрузкам на растяжение и увеличением его объема на точках сжатия. Характеристики и обозначения этой разновидности регламентируется ГОСТ 28042-89. Основная сфера применения – гражданское и жилое строительство, в частных домах ребристые перекрытия экономически нецелесообразны.

3. Кесонные (часторебристые или частобалочные) группы. Представляют собой монолитную плиту, уложенную поверх квадратных ячеек из балок перекрытий. Таким образом, с одной стороны они имеют ровную поверхность, с другой – напоминают вафли.

Стандартная маркировка плит перекрытия вне зависимости от их вида последовательно включает:

Обозначение типа конструкции и изделия.
Размеры цифрами: длина и ширина, высота относится к стандартным величинам и не указывается.
Несущую способность плит перекрытия (1 единица в численном значении соответствует выдерживаемым 100 кг/м 2 ).
Класс испытуемой арматуры.
Дополнительные характеристики и свойства, такие как: стойкость к агрессивным средам, сейсмическим воздействиям, низким температурам, обозначение закладных элементов или отверстий (при их наличии).

Правила монтажа железобетонных плит

Во время укладки перекрытий строители в первую очередь ориентируются на СНиПы. Соблюдение всех норм и стандартов гарантирует безопасность и длительный срок эксплуатации конструкции.

Железобетонные плиты укладываются на стены здания. При этом они должны опираться на несущую стену не менее чем на 12 сантиметров. Изделия могут укладываться с применением раствора и без него. Размер технологичного шва лежит в диапазоне от 5 до 20 см. Идеальный параметр 7—8 сантиметров. Если шов слишком широкий, то в дальнейшем придётся потратить много времени и раствора на его заделку.

Естественно, правила укладки, допустим, дорожных железобетонных плит разительно отличаются от правил монтажа пустотных. Но начальный этап одинаков в обоих случаях. Перед установкой плиты тщательно осматриваются. При этом обязательно наличие маркировки на каждой конструкции. Если есть трещины шириной более 1 мм по всей длине, железобетонная плита заменяется.

Расчет количества плит и их размеров для частного дома

Размеры плит и схема их раскладки по перекрытию, как правило, определены в проекте строительства дома. Но в российском частном домостроении возможны любые чудеса. Часто под лозунгом экономии где-то на просторах интернета изыскивается проект дома либо заказывается самый недорогой проект. Строить по таким исходникам опасно, вот и приходится застройщику разбираться с плитами по ходу строительства. Но это не страшно, если подходить к решению проблемы ответственно, понимая главные моменты, — потребность и габариты плит перекрытия:

Длина плит – это расстояние между опорными стенами плюс расстояние, необходимое для надёжного опирания плит на несущие стены.

Ширина плит подбирается так, чтобы полностью перекрыть строение. При новом строительстве стены возводятся с учётом размеров плит перекрытия. Изделия укладываются вплотную, впритык к стенам, не опираясь на них. Перегородки не несущие (межкомнатные) в расчётах не учитываются: плиты укладываются сверху без опирания или впритык к перегородкам.

При невозможности обеспечить перекрытие полностью, оставшийся участок заливается монолитным бетоном с армированием в подготовленную опалубку. Лучше добавить монолитом недостающую часть перекрытия, чем перекрывать с «запасом», а потом отрезать излишки. Нельзя самостоятельно резать заводские напряжённые плиты без профессионального понимания процесса.

Что лучше монолитный или панельный дом. Монолитные дома

Монолитный – у дома конструируется цельная монолитная основа.
Монолитно-каркасный – элементами основания служат колонны из железобетона и перекрытия. Сперва собирают монолитный каркас, а потом приступают к работе над стенами из легких конструкций -силикатных блоков, кирпича.

Плюсы и минусы монолитных домов

Разумеется, у подобных строений тоже есть достоинства и недостатки. К основным большинство специалистов и обывателей причисляют:

возможность возводить конструкции в любое время года. В осенние и зимние месяцы (если за окном минусовая температура) раствор бетона можно просто подогреть, и процесс не остановится;
возможность возводить здания высокой этажности;
шансов затопить соседей просто нет! При прорыве трубы проникновение воды в другие квартиры исключено благодаря цельной конструкции;
даже после черновой отделки стены получаются ровными и гладкими, так что делать ремонт становится намного легче;
срок службы строения огромен – до 150 лет;
застройщики нередко предлагают услугу по созданию произвольной планировки;
цельная конструкция с равномерной осадкой – надежный «рецепт» от появления трещин;
хорошая теплоизоляция;
средняя звукоизоляция. Довольно спорный пункт, который можно причислить как к плюсам, так и к минусам. Беспокойные и шумные соседи не доставят вам хлопот, однако ремонтные работы (например, штробление стен) будут передаваться по всему зданию.

К недостаткам обычно причисляют:

довольно долгий период строительства;
большие финансовые затраты.

Размер перекрытия плит

Таблица 1 – Стандартные габариты многопустотных плит перекрытия

Тип плиты	Длина, мм	Ширина, мм
1ПК2ПК3ПК	2400-6600	1000, 1200, 1500, 1800, 2400, 3000, 3600
1П	9000	1000, 1200, 1500
1ПК2ПК3ПК	3600-6600	2400-3600
1ПК2ПК3ПК	2400-3600	4800-6600
4ПК	2400-6600	1000, 1200, 1500
5ПК	6000, 9000, 12000	1000, 1200, 1500
6ПК	12000	1000, 1200, 1500
7ПК	3600-6300	1000, 1200, 1500, 1800
ПГ	6000, 9000, 12000	1000, 1200, 1500

Плиты перекрытия на сегодняшний день очень востребованный материал. Их активно задействуют при обустройстве многоэтажных домов, когда необходимо отделить этажи. Но при покупке такой продукции необходимо грамотно определять ее характеристики.

Как выглядят деревянные двутавровые балки, можно увидеть здесь в статье.

Чтобы выбранная вами плита соответствовала всем нормам и требованиям, стоит научиться расшифровывать формулы, которые содержит изделие. Только так вы сможете купить товар необходимого размера, прочности и типа.

Классификация

Разделительные конструкции классифицируют по различным критериям:

месту расположения;
функциональному назначению;
конструктивным особенностям;
технологии возведения.

В зависимости от расположения и назначения существуют следующие разновидности защитных конструкций:

чердачные. Обеспечивают теплоизоляцию жилых помещений, отделяя их от неотапливаемого чердака. Предусматривают использование теплоизоляционных материалов, устойчивых к воздействию влаги и температурных колебаний. Содержат пароизоляционную прослойку. Она способствует поддержанию комфортной влажности;
межэтажные. Располагаются между этажами здания, разделяя строение на отдельные помещения, в которых поддерживается постоянный микроклимат. Не нуждаются в защите от воздействия влаги и теплоизоляции. Основное назначение межэтажных конструкций – звуковая изоляция помещений;
подвальные. Выполняют функцию разделительной перегородки между неотапливаемой цокольной частью здания и жилым помещением. Обязательный элемент подвальных оснований – теплоизоляционная прослойка. По своему назначению подвальная конструкция идентична чердачной. Она предусматривает наличие пароизоляционной прослойки, расположенной поверх теплоизолятора.

По конструктивному исполнению несущие элементы делятся на виды:

балочные. Представляют систему несущих балок и расположенного между ними заполнителя, а также элементов напольного или потолочного перекрытия;
безбалочные. Они сформированы в виде усиленных конструкций, состоящих из отдельных железобетонных панелей или сплошных армированных плит;
комбинированные. Представляют собой сборную конструкцию, сформированную из несущих балок, между которыми расположены отдельные блоки.

По технологии изготовления несущие конструкции делятся на следующие виды:

сборные. Собираются из отдельных элементов, произведенных, как правило, в промышленных условиях;
цельные. Особенность монолитной основы – заливка несущей плиты непосредственно на месте установки;
сборно-монолитные. Формируются из отдельных ригелей, между которыми устанавливается арматура, и заливается бетон.

Устройство монолитного перекрытия

Рассмотрим особенности различных видов перекрытий, оценим достоинства и проанализируем недостатки.

Что лучше монолит или кирпич. Почему монолит-кирпич лучше кирпича: ищем ответ на злободневный вопрос

Читатели нередко задают вопрос, который звучит так: «Какие квартиры лучше: монолитные или кирпичные?».

Очевидно те, кто его формулирует, имеют в виду именно технологические особенности возведения многоэтажек – на монолитном каркасе с кирпичным заполнением или полностью кирпичные. Потому что полностью монолитных стен в масштабном жилищном строительстве, как уже было сказано, не проектируют.

Смотрим, в чём будет состоять разница в эксплуатационных характеристиках помещений в таких домах:

Если дом высотой в 5 или 9 этажей полностью возведён из кирпича бескаркасным методом, значит, кирпич для кладки использовался полнотелый, с высокой плотностью и прочностью на сжатие. Это обязательное условие для обеспечения несущей способности стен, оговоренное в строительных нормах.
Такие стены будут очень устойчивые, с толщиной не менее 52 см (а то и 64 см), но тепловая эффективность кладки невысока. В среднем коэффициент теплопроводности у сплошного красного кирпича составляет 0,81 ВТ/М*0С, у силикатного этот показатель и того больше — до 0,87 ВТ/М*0С.

Теплоэффективность кладки зависит от плотности кирпича

Соответственно, стены из полнотелого кирпича нуждаются в дополнительном утеплении. То, что это дополнительная статья расходов, и это понятно. Однако проблема даже не в финансах. Дело в том, что утепление более эффективно, когда оно делается снаружи. В этом случае точка росы находится сразу под утеплителем, с внешней стороны стен.
При утеплении со стороны помещения, без внешней защиты стены всё равно промерзают, а влага, возникающая от разности температур, конденсируется уже не снаружи, на их внутренней поверхности. Это только создаёт дополнительные проблемы (сырость, грибок), и порой решать их достаточно сложно.

При разных вариантах утепления стена работает по-разному

В частном доме таких проблем нет, ведь хозяину ничто не мешает утеплить стены снаружи. А если это многоэтажка? Некоторые, особо отчаявшиеся владельцы квартир решаются на подобный шаг, нанимая промышленных альпинистов. Они монтируют снаружи пенопласт, клеят на него сетку, штукатурят и окрашивают ту часть фасада, которая соответствует местоположению квартиры заказчика.
При этом микроклимат в помещении улучшается, а вот заплатки на фасаде значительно ухудшают внешний вид здания. Поэтому на центральных улицах городские власти вряд ли разрешат это сделать.

Стены из полнотелого кирпича нуждаются в наружном утеплении

Когда дом строится на железобетонном монолитном каркасе, стены из кирпича выполняют только ограждающую функцию, поэтому от них большой прочности не требуется. Кирпич здесь используется облегчённый, щелевой, коэффициент теплопроводности которого в зависимости от плотности составляет уже 0,64-0,52 ВТ/М*0С.

Соответственно, если сравнить кирпичный и монолитно-кирпичный дом, то перевес в плане комфорта проживания в квартирах будет на стороне последнего.

Сборные плиты перекрытия – плюсы и минусы

Они привлекают застройщиков множеством достоинств:

приемлемой ценой. Затраты на сооружение сборной конструкции значительно меньше по сравнению с монолитным вариантом;
возможностью ускоренного монтажа. С помощью грузоподъемного оборудования можно быстро установить панели на несущие стены;
долговечностью. Прочная конструкция из армированного бетона сохраняет целостность на протяжении длительного периода эксплуатации;
надежностью. Железобетон способен сохранять целостность под воздействием значительных нагрузок;
повышенной монтажной готовностью. Изделия готовы к монтажу, который может осуществляться независимо от погодных условий;
шумоизоляционными свойствами. Материал эффективно поглощается внешние шумы, обеспечивая комфорт в помещении;
пожаробезопасностью. Железобетон обладает стойкостью к воздействию повышенной температуры и открытого огня.

Имеются также и слабые стороны:

необходимость использования грузоподъемного оборудования;
наличие пространства между панелями, которое необходимо герметизировать;
недостаточная жесткость по сравнению с монолитной конструкцией.

Выбирая сборные плиты перекрытия для решения поставленных задач, тщательно проанализируйте их преимущества и взвесьте недостатки.

Железобетонным изделиям отводится особое место в строительном мире

Вес и размеры плит перекрытия

Многообразие пустотных плит перекрытия составляют изделия, имеющие различные габариты и маркировки. Такие железобетонные изделия как плиты перекрытия имеют 4 варианта ширины в метрах (1, 1.2, 1.5, 1.8), а по длине выпускаются с шагом 10 см, что позволяет идеально подобрать многопустотную плиту перекрытия практически для любых пролетов.

Стандартным размером пустотелых плит перекрытия является толщина:

для облегченных плит марок 1.6ПБ, 3.1ПБ, ПНО толщина составляет 160 мм;
для стандартных многопустотных плит перекрытия марок ПБ и ПК толщина равна 220 мм.

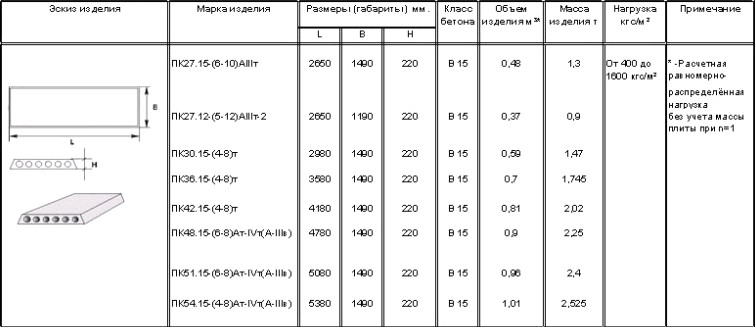

Таблица размеров плит перекрытия по ГОСТу

Серия	Длина в метрах	Ширина в метрах
ПБ	1.6-10.8	1-1.5
ПК	1.6-7.2	1-1,8
1,6ПБ и 3,1ПБ	1.6-9	1-1.5
ПНО	1.6-6.3	1-1.5

Оптимальным размером ширины пустотной ЖБИ плиты перекрытия считается 1.2 метра. Такие изделия удобно загружать, разгружать и транспортировать. Ширина плиты может достигать и 1.8 метра, но обычно данные изделия производятся на заказ.

Безопалубочная технология непрерывного формирования многопустотных плит перекрытия, а также отсутствие в них поперечного армирования позволяет прямо на производстве, в заводских условиях нарезать плиты ПБ на элементы различных форм и габаритных размеров. Допускается нарезка под любым углом. Данная возможность позволяет заказать и приобрести у завода-изготовителя многопустотную плиту перекрытия для пролетов неправильной конфигурации или сложной формы.

Фото: нарезка пустотелых плит перекрытия по заданным размерам и под требуемым углом

Вес пустотелых плит перекрытия

В зависимости от размеров бетонные пустотные плиты перекрытия могут иметь вес в пределах от 300 кг до 5 тонн, что гораздо меньше веса монолитных горизонтальных несущих конструкций. При своем легком весе пустотные плиты перекрытия практически не уступают полнотелым ЖБИ изделиям по своим техническим характеристикам и параметрам.

Именно поэтому, когда требуется сократить нагрузку на фундамент сооружения без потери его прочностных характеристик, используют многопустотные плиты перекрытия.
