Монтаж перемычек над окнами в доме из газобетона

Перемычки из автоклавного газобетона

В 2015 году лидер рынка строительного сегмента компания Bonolit – производитель газобетонных изделий анонсирует с новым продуктом под ТМ Poritep – армированные газобетонные перемычки.

Перемычки Poritep используются в строительстве зданий для перекрытия проемов окон, дверей и других технологических проемов. Основная их задача — передать нагрузку от выше возводимой стены, при этом сохранить проем здания. Перемычки отличаются способностью выдерживать как собственную нагрузку, так и нагрузку от каменной кладки и перекрытий.

В перемычках Poritep применен газобетон автоклавного твердения по ГОСТ 31360-2007 класса прочности на сжатие — B 3,5, марки по плотности D600, морозостойкость не ниже F75. Перемычки представляют собой армированную балку, где для рабочей арматуры применяются стержни диаметром 8 мм со специальным антикоррозионным покрытием.

Перемычки Poritep — это силовая конструкция, которая воплощает в себе все достоинства газобетона: материал НГ, продукт не подвержен образованию грибка и плесени, долговечен, лёгок при монтаже и обработке, имеет идеальную геометрию, не требует дополнительного утепления и экологически безопасен.

Это интересно: Типы перекрытия в газобетонном доме

Правила выбора типа окна

Газобетон менее теплоемкий, чем кирпич, поэтому выбор подходящих стеклопакетов отличается – надо брать модели с хорошим, усиленным теплосбережением

На что обратить внимание:

Учитываем, что камеры есть в остеклении и в профиле, последние на теплосбережение влияют не меньше, чем первые.

Для дома из газобетона в умеренном климате достаточно будет окон с камерами: одной в остеклении, в профиле – как минимум три. Все-таки для ГБ определенным усредненным надежным стандартом является изделие с двумя первыми (3 стекла), это же является определенным минимумом для таких холодных регионов как Сибирь.

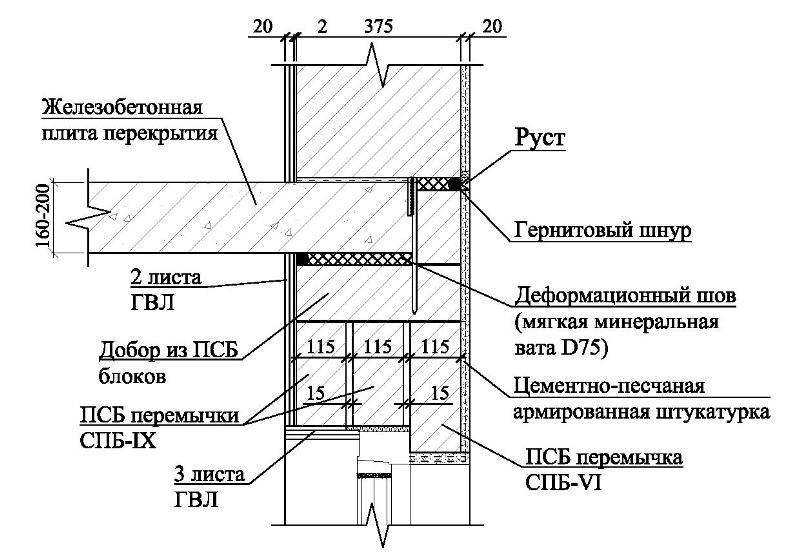

Устройство перемычек в каменных зданиях

Самый простой способ оформить верхнюю часть проёма — избежать использования перемычки, увеличивая высоту окна вплоть до самого армопояса. Это не всегда возможно, ведь длина пролёта накладывает свои ограничения, особенно для несущих стен, к тому же двери под самый потолок вывести невозможно. И всё же вы должны знать, что между проёмом и армированным венцом должно быть по меньшей мере два ряда крупноформатных блоков, либо 5-7 рядов кирпича, либо не должно быть ничего.

Наиболее просто устроить верхнюю часть проёма в стенах, на которые перекрытия не опираются. Если высота кладки над проёмом не соответствует требованиям самостоятельной поддержки, верхние ряды укрепляют армированием. Между каждым кирпичом накрывающего проём ряда закладывают «скрепки» — хомуты из 4 мм проволоки, которые выступают над рядом кладки, образуя своего рода ушки. Под них заводят и привязывают продольную арматуру, по одному 10 мм стержню на каждые 10 см толщины стены, напуская 15-20 см на целики по бокам проёма.

Укрепить проём в несущих стенах из полнотелых блоков лёгкого бетона ещё проще. Кладка над проёмом выводится по временной подпорке снизу. После этого по центру блоков над проёмом нарезается паз глубиной до 20 см и толщиной 25-30 мм. Внутрь вставляется плоская армировка — сетка из 12 мм арматуры, а после паз заполняется пескобетоном. Если понятно, что такое укрепление не соответствует прочностным требованиям, используют U-образные лотки из пористого бетона на манер несъёмной опалубки .

Перемычки из железобетона — это очень существенные мостики холода. Их применение требуется лишь в исключительных случаях, когда в несущей стене планируется очень широкий проём. Отливают такие перемычки заподлицо со стеной, подбивая щитовую опалубку изнутри, снаружи и снизу. Армируют перемычки в два ряда, по одному 12 мм стержню на каждые 60-80 мм толщины стены. В зависимости от длины пролёта, в нижний ряд армирования могут быть добавлены еще 2-3 прутка арматуры. Чтобы исключить миграцию тепла, по центру опалубки устанавливают пару плит ЭППС общей толщиной 50-70 мм, при этом арматура распределяется с получением защитных слоёв по 40 мм.

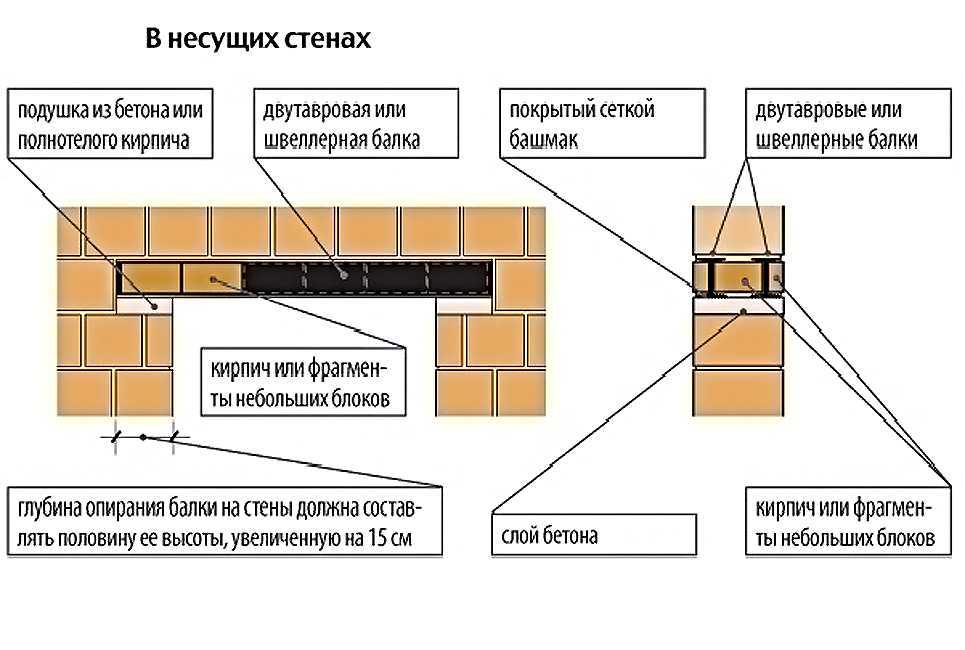

При установке перемычек любого типа важно уметь правильно подготовить «плечи», на которые они опираются. Как правило, для этого используют древесину, полнотелый кирпич или цементный раствор марки 300

Подготовка к установке

Поверхности проемов для окон рекомендуется защитить влагоотталкивающими препаратами. Перед монтированием проемов строители проводят подготовительные мероприятия. Так как ячеистая структура не терпит влаги, можно получить совет обклеить рабочую поверхность строительной клейкой лентой. Этот способ ненадежен. Гигроскопичность блоков гарантирует попадание воды между стыками. Чтобы избежать усадки, материалы пропитывают специализированной грунтовкой. Большая стоимость этого способа окупится долговечностью здания за счет укрепления и гидроизоляции блоков.

Во время монтажа проема можно сделать четверти. Это выступающие части бетонных блоков, которые призваны дополнительно герметизировать шов и защитить контакт со стеной от продувания. Если сделать четверти не удалось, используют специализированный пенопласт. Материал сложно корректировать, однако он обеспечит дополнительное утепление. Четверти из пенопласта нужно шпаклевать и фиксировать дополнительно.

Монтаж армированных перемычек

Расположение анкеров в зоне оконных и дверных проемов при облицовке газобетонных стен кирпичом: 1. Облицовочная стенка из кирпича. 2. Анкер.

Для упрощения работы можно приобрести прямоугольные в сечении готовые перемычки из армированного газобетона автоклавного твердения, которыми перекрываются пролеты окон и перегородок не более 2,5 м. Армированные перемычки характеризуются прочностью, благодаря объемному каркасу из стали, покрытой антикоррозийным составом. Также обладают равномерным распределением нагрузки, упрощением подбора перемычек. Основная проблема при возведении домов из газобетона – появление мостиков холода от окон. Теплопроводность перемычки из армированного бетона небольшая, вследствие этого вероятность возникновения мостиков холода отпадает. В результате установки таких перемычек получается однородная основа для отделки штукатуркой. Существует разнообразие размеров перемычек для любой ширины блоков. Таким образом, армированные перемычки имеют ряд преимуществ. Во-первых, низкая теплопроводность. Во-вторых, небольшой вес. В-третьих, высокая огнестойкость. Наконец, точные геометрические размеры. Такой вариант существенно экономит время на строительство зданий, является наиболее экологичным.

Армированная перемычка применяется в качестве однопролетной балки, принимающей нагрузку по всей длине.

Схема расположения точек крепления коробки оконного блока в стеновом проеме: 1- места постоянного крепления конструкции к стене.

Для получения перемычки нужной ширины окон производим несколько действий:

1. Совершаем комбинацию армированных перемычек подъемным транспортом, например, краном или самостоятельно своими руками. Устанавливать перемычку нужно стрелкой вверх. Глубина опоры должна быть не менее 25 см, оптимальнее – 30 см кладки, ширина – равная ширине блока, высота – равная высоте одного или двух блоков. Также можно прилагать сразу две перемычки. Установка опоры окон осуществляется только монолитными блоками.
2. Скрепляем перемычки между собой и в местах опирания клеем или раствором для тонкошовных работ. Ни в коем случае нельзя деформировать перемычку с целью укорочения, сверлить отверстия и каким-либо способом нарушать целостность поперечного сечения блока. В противном случае это приведет к потере теплозащиты, деформации, прогибу.
3. Укладываем следующую перемычку плотно друг к предыдущей с помощью резинового молотка.
4. Выравниваем поверхность перемычек рубанком.
5. Ждем схватывания смеси для тонкошовной кладки.

Оконные перемычки для газобетона

Когда планом строительных работ для повышения прочности газобетонных стен предусмотрено применение армированных элементов, например, в частных коттеджах, используются специальные перемычки. Они устанавливаются также при оформлении окон и дверей. Использование этих элементов позволяет профессионально распределить весовые нагрузки, провести профилактику трещин в проеме пеноблока.

Какие перемычки применяются

Существует несколько видов перемычек, отличающихся конструкцией и способом установки:

1. Армированная газоперемычка по ГОСТ. Это заводское изделие, представляющее собой балку из газобетона с внутренним арматурным каркасом и антикоррозийным покрытием сверху. Такое решение потребует высоких денежных затрат, однако является простым, ставить под силу непрофессионалу. Основными положительными моментами являются: прочность, длительный срок использования, высокая тепло эффективность.

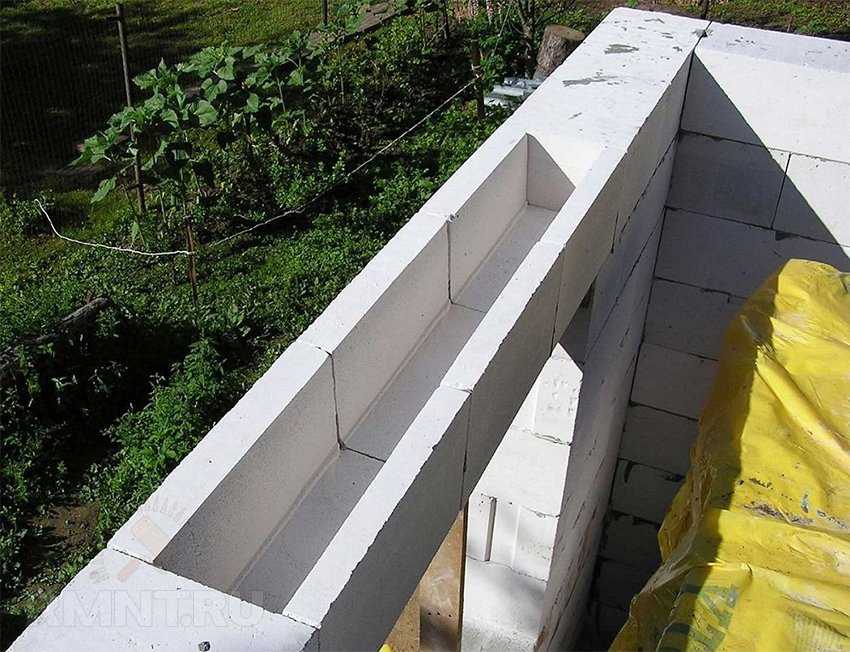

2. U блоки. Перемычки предполагается установить над газоблоками. Они имеют сборно-заливную конструкцию, легко пилятся, даже с помощью ножовки по газобетону. Элементы каркаса вкладываются в борозды. После этого производится монтаж с помощью деревянной опалубки. При отсутствии утепления стен существует необходимость размещения внутри конструкции пено-полистиролового утеплителя.
3. Перемычки из железобетона – бетонные балки, внутри которых расположилась арматура. Они не такие теплопроводные, как газосиликат. Поэтому будет правильно дополнительно утеплить стены минеральной ватой.

В чем плюсы и минусы перемычек из различных материалов

К плюсам армированных перемычек из газобетона следует относят:

• долговечность;
• влаго устойчивость;
• хорошая устойчивость грибковым поражениям;
• отсутствие горючести;
• прочность.

Использование армированных перемычек требует внимания к толщине стены, в которую монтируется окно. Чтобы ускорить процесс установки и упростить работу, можно взять выпущенные промышленным способом прямоугольные перемычки. Промышленность выпускает их в вариантах различного размера. Это удобно при подборе расходных материалов, работая с секциями, различающихся по ширине.

Перемычки из газобетона характеризуются следующим образом:

• у них низкий коэффициент тепло проводности;
• незначительный вес;
• возможность подобрать интересующий размер в зависимости от толщины блока.

Устанавливая подобранную перемычку, нужно соблюсти глубину 20 см и обозначающую стрелку на упаковке направить вверх. Последующие действия состоят в скреплении их между собой с помощью молотка, монтажного клея. Для выравнивания поверхности используют деревянную колодку, имеющую широкое лезвие. Производят выравнивание после того, как будет выдержана экспозиция для кладочной смеси.

Когда нужно устанавливать окна?

Распространено мнение, что окна в здании из пеноблоков можно устанавливать только через год после построения. Объясняют это усадкой пенобетона. Такие рассуждения неверны, так как базируются на схожести звучания понятий усадки и осадки здания. Осадка постройки происходит вследствие смещения фундамента из-за неустойчивости грунта. Защищаются от этого явления армированием бетона. Усадка пеноблоков незначительна. Производители в характеристиках ячеистого бетона указывают цифры до 0,3 мм на метр вертикальной кладки. Такие показатели не влияют на целостность рам.

В доме из пеноблоков окна и двери можно устанавливать через 3 месяца после укладки основного каркаса. За это время клей, скрепляющий элементы, полностью высохнет. Мнение о том, что лучше выждать 12 месяцев для стабильного состояния грунта также неправильно. Смещение земли под зданием — непрерывный процесс, от которого строение защищает крепкий фундамент и качественный монтаж каркаса.

Нюансы качественного монтажа окон в газобетон и пеноблоки

Скажем сразу, что вставить пластиковое окно в пеноблок несложно. Гораздо труднее обеспечить непродуваемость и долговечность стыков между стеной и пластиковой рамой.

Для этого нужно выполнить три условия:

• Герметичность шва.
• Защита зоны контакта от потери тепла.
• Механическая прочность контакта «окно-стена».

Герметичность швов можно частично обеспечить четвертями — выступами, которые нарезают в блоках. Кроме этого приходится использовать уплотнительные материалы – морозостойкие герметики или саморасширяющуюся ленту (ПСУЛ). Зону контакта рамы со стеной утепляют традиционным способом – пеной на основе полиуретана. За механическую прочность крепления отвечают дюбеля или монтажные пластины.

Зафиксировать оконную раму в проеме можно двумя способами:

1. Сняв остекление, просверлить в пластиковом профиле отверстие под длинный дюбель-гвоздь, прикрепить им раму к стене и поставить стеклопакет на место.
2. Не снимая остекления, зафиксировать саморезами по всему периметру рамы анкерные пластины. После этого нужно установить окно в монтажное положение и закрепить к стене дюбель-гвоздями через отверстия в пластинах.

Установка пластиковых окон в доме из газобетона по первому способу имеет свои недостатки: демонтаж и монтаж стеклопакета трудоемок, а положение рамы в проеме после ее фиксации изменить невозможно. Второй способ монтажа удобнее, поскольку при необходимости положение окна перед задувкой пены можно изменить и только после этого выполнить его окончательное крепление.

Пример анкерных пластин для крепления пластикового окна в проеме

Стандартный монтаж окон в газобетон начинается с установки под раму дистанционных прокладок из пластика или древесины. Они необходимы для создания зазора, в который будет задуваться утепляющая пена.

Перед этой операцией на раме должны быть закреплены монтажные пластины. Для этого используют саморезы длиной 19 мм и диаметром 4,8 мм.

Глубина установки окна может составлять от 8 до 12 см (от края рамы до края проема) и зависит от толщины стены (20 или 30 см). Если внешняя часть кладки будет утепляться, то окно можно поставить ближе к наружному краю проема на толщину утеплителя.

Указанные отступы выбирают не из соображений эстетики внешнего вида окон, а из-за необходимости защитить переплеты от конденсации влаги и промерзания (точка росы должна находиться снаружи рамы).

Отрегулировав с помощью уровня положение стеклопакета, в блоках сверлят отверстия под дюбеля (безударной дрелью). От края блока крайнее отверстие пластины должно отступать не менее, чем на 5 см, чтобы не расколоть его. Сначала пластину фиксируют одним дюбелем (диаметр 6 мм длина 80-100 мм). После окончательного выравнивания, вворачивают второй.

Убедившись в том, что створки окон легко открываются и закрываются, приступают к запениванию стыка по всему периметру рамы. Для этой работы лучше взять морозостойкую пену с низким коэффициентом расширения. Это повысит долговечность утепления и уменьшит давление на раму. Для улучшения качества сцепления пены с блоком и окном перед ее задувкой весь шов нужно обработать водой из распрыскивателя.

ч

После того как пена застынет, ее излишки, выступившие наружу, обрезают. Регулировочные клинья вынимают и образовавшиеся пустоты запенивают. Закончив эти операции, внешний стык рамы с блоком герметизируют расширяющейся лентой (ПСУЛ) или защищают морозостойкой дышащей шпаклевкой. Еще один распространенный вариант – установка по периметру проема гидроизоляционной ленты на клей-герметик.

Герметизация уплотнительной лентой

Внутренний стык обрабатывают шпаклевкой, аккуратно выравнивая ее по всей зоне контакта с утеплителем.

Завершает монтаж установка отлива и подоконника. Важный нюанс этой работы – правильное размещение отверстий в пластиковом профиле, по которым конденсат из окна уходит наружу. Они должны быть выше отлива, чтобы влага не попадала на блоки.

Правильное размещение дренажного отверстия на пластиковом окне

В заключение хочется сказать о четвертях, которые защищают стыки пластиковых окон от продувания и промерзания. Любой ячеистый бетон хорошо режется, поэтому в процессе кладки можно заранее сделать в нем четверти нужного размера.

Четверть из пенополистирола

Другой вариант – установка четвертей из плотного (экструдированного) пенопласта. Он хорошо утепляет откосы и раму, но довольно сложен в отделке, поскольку нуждается в установке сетки и качественной шпаклевке. Пенопласт крепят на клей и дополнительно фиксируют к блокам пластиковыми дюбелями с широкими шляпками.

Видео по теме:

Оконные проемы в газобетоне — Всё о бетоне

Главной задачей оконных систем является защита от погодных условий, сохранение тепла в доме. От правильной установки окон зависит безопасность и долговечность.

Так как газобетон очень легко пилится, то с помощью специального уголка можно легко получить идеально ровный оконный проем.

Газобетонные кладки над окном испытывают большую нагрузку не только во время строительства здания, но и в течение дальнейшей эксплуатации.

Общие понятия

Узлы армирования здания из газобетонных блоков: 1 – стена из газобетонных блоков; 2 – армирование в стыках между плитами перекрытия; 3 – армированный железобетонный пояс; 4 – элементы утепления армопояса; 5 – армирование зон опирания перемычек; 6 – армирование подоконной зоны; 7 – армирование глухих стен большой площадью; 8 – армирование опорного шва.

В стандартном случае с целью равномерного распределения нагрузки на боковые части всего оконного проема (и перегородок) устанавливается арматура при помощи штробореза таким образом, чтобы 12-миллиметровая арматура без труда вошла в паз. Последний заливается раствором, а внутрь паза укладывается арматура так, чтобы ее концы выдвигались более чем на полметра.

Деревянные коробки для окон в доме из газобетона производят без пазов. После распиливания и строгания брусков нужных размеров отбираются четверти и пазы. На обоих концах каждого бруска вырезают шипы, проушины. Далее собираем «мозаику» в коробку. Нередко нижний брусок оставляют цельным.

Технология конструкции окон и перегородок зависит от используемых несущих или ненесущих перемычек, узлов опирания на стены. Если используются оконные коробки, их вставляют в проем и крепят гвоздями или анкерными болтами.

Швы между стеной и коробкой утепляют монтажной пеной или минеральной плитой.

Установка перемычек над оконными проемами является непростым этапом в работе, требующим внимательности, усердия и соблюдения технологии. Опору любой перемычки на газобетонную стену нужно устанавливать на длину больше 2 м. Далее проем делается так. С учетом толщины стен располагают одну или две перемычки, расположенные плотно друг к другу. В случае если окно шириной 1,2 м и более, его нужно усилить, удлиняя опору до 2,5 м.

Схема перемычки.

В строительстве зданий из газоблока используются следующие перемычки:

В зависимости от зоны армирования:

• несущие армируются в растянутой зоне рабочей арматурой, рассчитываемой на прочность изгиба, опорный срез, прогиб, поперечную силу;
• ненесущие армируются конструктивно (газо- и железобетонные перемычки).

В зависимости от применяемого материала:

• газобетонные, подразделяющиеся на перемычки из U-образных газобетонных блоков и армированные перемычки из газобетона;
• железобетонные;
• деревянные;
• металлические прокатные профили – уголки, двутавры, швеллеры.

Усиление плиты перекрытия сверху.Особенности гидротехнического бетона.Пропорции бетона м200 на куб. Подробнее>>

Установка перемычек

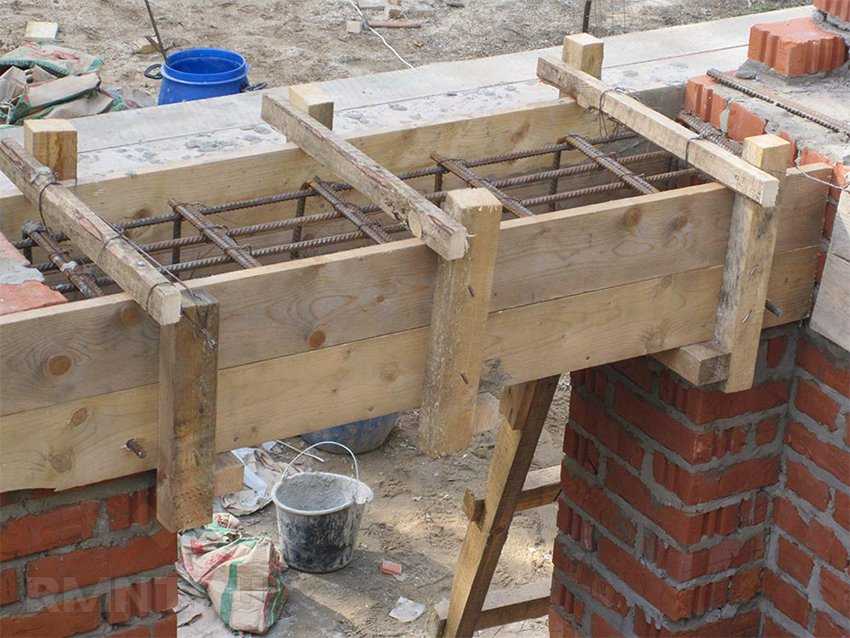

Вариант установки опалубки для заливки перемычки.

Оконный проем и перегородки в газобетонных стенах перегораживают сборными перемычками из бруса либо монолита. Сборно-монолитные перемычки вырабатываются из U-образных тяжелых бетонных (М200) блоков при содействии несъемных опалубок. U-блоки представляют собой изготовленные в определенном формате блоки из газобетона, внутри сечения которых производится армирование. Стенки U-блока выполняют функцию опалубки (несущая способность) под монолитные перемычки и теплоизоляции.

Каркас изготавливается из стальной арматуры класса А III. Сборные перемычки, в зависимости от величины и массы могут производиться грузоподъемными механизмами или же самостоятельно вручную. Далее кладка перемычек осуществляется только на используемый для кладки стен раствор. Оконный проем в газобетоне не имеет четверти. Деревянные коробки скрепляются при помощи оцинкованных гвоздей либо ершей из металла.

Щели между оконным проемом и коробкой затыкаются утеплителем с упругими прокладками либо монтажной пеной, откосы обрабатываются штукатуркой.

Дверные и оконные перемычки

Наш дом из газобетона растет, приближаемся к перемычкам. Они нам необходимы для усиления стены над дверным или оконным проемом, чтобы дальнейшая постройка не обрушилась. Их можно делать несколькими способами:

• заказать готовые. В продаже есть уже готовые перемычки, а есть подготовленные опалубки, так называемые U-образные блоки, которые можно использовать для данных целей. Склеили нужную длину, поставили на место, уложили арматуру, залили цементом. Но их нужно заказывать отдельно.
• сделать опалубку из блоков самостоятельно. Для этого понадобятся блоки шириной 100 мм. Они очень хорошо склеиваются между собой тем же самым клеем. Такую перемычку нужно обязательно подпереть, чтоб заливаемый внутрь цемент, не проломил ее. Если негде заказать “десяточки”, можно распилить обычный блок вдоль на три части.

Дверная перемычка.

соорудить перемычку из обычных блоков. Склеили блоки, проштрабили три продольных канавы, уложили арматуру, залили цементно-песчаным раствором. Оставляем в покое до полного схватывания раствора (примерно сутки). Устанавливать нужно арматурой вниз. Но такие перемычки подойдут только на неширокие проемы (не больше 1 м), так как сдвиг блока относительно предыдущего ряда должен быть не меньше 8 см.

Перемычка из блоков и арматуры.

Сначала укладываем перемычку на свое место, а потом закладываем пробелы газоблоками нужного размера.

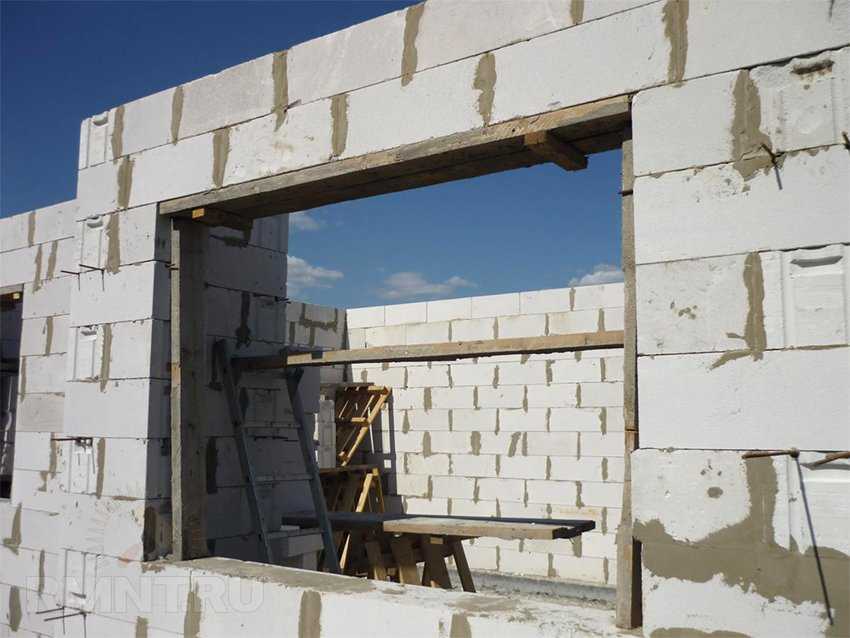

Перемычки над окнами.
