Пирог межэтажного перекрытия по деревянным балкам. Особенности теплоизоляции
Междуэтажные перекрытия деревянного типа по технологии возведения не отличаются друг от друга. Но в плане утепления они несколько разняться между собой. Теплоизоляция жилых и нежилых помещений требует особого подхода.

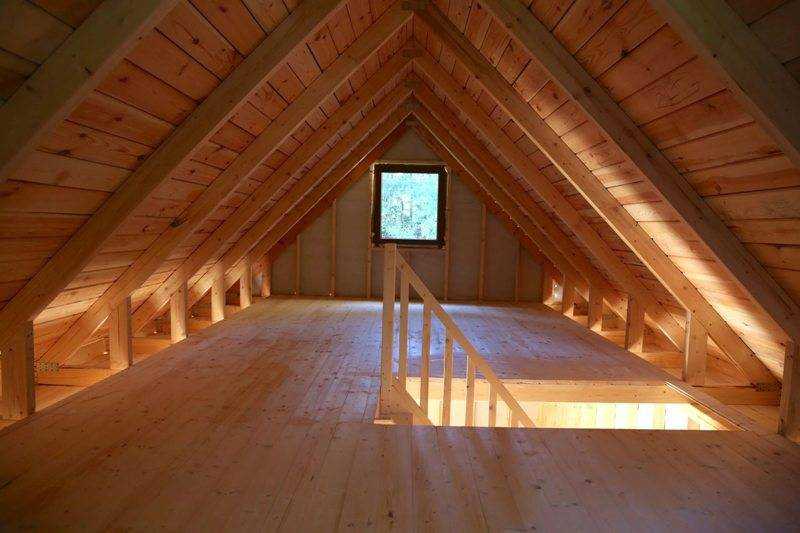

Чердачное
Чердак сам по себе бывает двух видов:
- Холодный . Это нежилое помещение, которое либо вовсе пустует, либо определяется под склад оборудования, старых вещей и т.д.
В первом случае к перекрытию устанавливают максимальные требования, слой утеплителя толще, паро- и гидроизоляция обязательна.
То есть не должно быть ни малейшего шанса для возникновения коридора для холода. Перекрытие утепляют по максимуму, поскольку температура на холодном чердаке зимой редко бывает выше 8 градусов.
- Теплый . Это полноценная комната, мансарда, где живут люди, находится кабинет или комната отдыха. Если имеется мансарда, требования к утеплению перекрытия такие же, как для обычного межэтажного.
Можно проложить небольшой слой звукоизоляции. Поскольку сильных перепадов температуры не будет, вероятность для накопления конденсата тоже малая, поэтому пароизоляция при наличии хорошей вентиляции помещения не потребуется. На мансардном этаже преимущественно утепляют стены и своды.
Подвал и цоколь
Подвал от цоколя отличается только уровнем перекрытия над уровнем земли. Но даже этого достаточно, чтобы появилась разница между способами утепления. Подвал находится под землей, ветер в него не попадает, поэтому температура там ниже нуля никогда не падает. Однако прокладка паро- и гидроизоляции необходима, потому что влага с земли идет колоссальная.
Цокольное перекрытие немного возвышается над землей, а это значит, что холод может проникать через небольшие трещины между кирпичом, камнем или деревянными стенами. Температура там будет как на чердаке, поэтому утеплять цокольное перекрытие необходимо тщательнее, применяя качественную, толстую изоляцию.
Между этажами
Если во всем здании межэтажные перекрытия одного типа, деревянные, и все комнаты, верхние и нижние отапливаются одинаково, то нужды в толстом слое утеплителя нет .
В данном случае его прокладывают только в качестве звукоизоляции
Если помещение сухое и теплое, то большое внимание уделять гидро- и пароизоляции не смысла. Ее прокладывают только в целях защиты самого утеплителя от гниения и накопления влаги
Если в помещении будет повышенная влажность, например, на нижнем этаже находится ванная, а на верхнем спальня, то гидроизоляция нужна качественная. Во-первых, с ванной комнаты будут сильные перепады температурного режима, во-вторых, влага и горячий воздух устремиться вверх, утеплитель будет накапливать влагу, деревянные балки гнить и все из этого исходящее.
Длина перекрытия
Второй принципиальный вопрос определяющей габариты материала. Параметр этот фиксированный – материал нарезается стандартными отрезками, поэтому расчеты могут привести к тому, что вместо балок будут устанавливаться деревянные фермы.
Параметр состоит из величины пролета и глубины заделывания балки в стену. В кирпичных перегородках балка размещается на глубину в 150 мм, в стенах из дерева – врубается в основание на 70 мм.
Оптимальным сличается пролет в 2,5–4 мм, максимальным – в 6 м. Если величина больше, балки изготавливают из клееного бруса. При очень большой длине пролета могут понадобиться дополнительные опорные конструкции – колонны, перегородки. На фото – перекрытие, собранное из клееного бруса.
Определение параметров
Сечение бруса для перекрытия вычисляют в соответствии с установленнной нагрузкой и величиной пролета. Лучший вариант – сечение в форме прямоугольника, в котором высота и толщина соотносятся как 1,4:1.Ширина может составлять 40–200 мм, а высота – 100–300 мм.
Как правило, подбирают такие размеры, чтобы высота превышала толщину теплоизолятора.
Дистанция между балками колеблется от 30 до 120 см. Зависит она и от полной нагрузки, и от величины листа утеплителя, и элементов подшивки. Кроме того, в каркасной постройке дистанция между балками должна в какой-то мере совпадать с шагом между стойками каркаса.
Балки перекрытия из клееного бруса первого этажа рассчитываются по той же схеме: прочностные характеристики у материалов близкие.
Полученные результаты проверяются по справочной таблице для определения размеров элементов для межэтажных перекрытий. При проверке учитывается, что прогиб для конструкций чердачного типа должен быть около 1/200, и для жилых мансард – 1/350.
На видео вычисление параметров балочной системы проиллюстрировано соответствующими схемами и пояснениями.
Применять готовые железобетонные перекрытия в деревянном доме нельзя по нескольким причинам:
вес изделий влечёт за собой риск обрушения всей постройки, взаимодействие холодного бетона и тёплой древесины приведёт к образованию конденсата, а, следовательно, к гнили и к грибку. Цена на плиты ЖБИ значительно превышает деревянные лаги. Поэтому для брусового или бревенчатого дома, естественно, более подходят природные пиломатериалы и их производные.
Как сделать перекрытие в брусовом доме – ответы ниже.
Расчёт деревянного перекрытия
Монтаж деревянных перекрытий выполняется балками с соотношением сторон 7:5. Размеры подбираются в зависимости от их длины и предполагаемых нагрузок. Минимально допустимый прогиб должен составлять до 1/300 на всю длину. Иногда в целях снижения прогиба допускается применение строительного подъёма, когда производится монтаж изогнутой балки либо сращивание двух балок под определённым углом. Толщина подбирается такой, чтобы она составляла более 1/24 от длины. При этом можно сращивать доски одной породы древесины до расчётных размеров сечения с креплением на саморезы через каждые 20 см с их расположением в шахматном порядке.
Длина балок должна быть больше расстояния между стенами минимум на 30 см, чтобы с каждой стороны она входила в стену по 15 см. Данные для выбора параметров балки приведены в таблице 1.

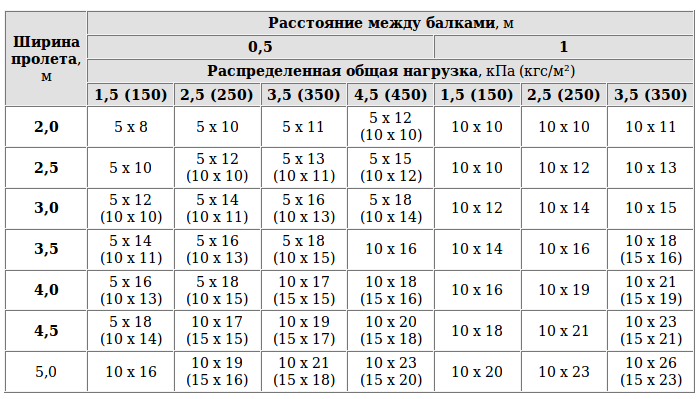

Таблица 1. Распределение нагрузки между балками в зависимости от расстояния между ними и ширины пролётов.
Как сделать межэтажное перекрытие в доме из бруса
Приступать к монтажу перекрытия второго этажа в доме из бруса можно после завершения сборки сруба. В этом случае на внутренней поверхности его стен отмечается проектное положение балок. Затем на этом уровне производится закрепление саморезами специальных металлических кронштейнов. На эти кронштейны-держатели и опираются несущие балки.
После установки и закрепления балок перекрытия, к их боковой поверхности в нижней части прикрепляются бруски (называются черепными и имеют размер сечения 40х40 мм или 50х50 мм). На них укладываются доски, формирующие сплошную поверхность для звуконепроницаемого материала. Если верхним этажом является не отапливаемая мансарда, то потребуется дополнительный теплоизолирующий слой. В последнюю очередь осуществляется обшивка получившейся конструкции с верхней стороны материалом для чернового полового покрытия, а с нижней – чистовым потолком. Подобным образом можно сделать перекрытие в доме из бруса между внутренними помещениями.
Если же требуется перекрытие первого этажа в доме из бруса, отделяющее жилые помещения от грунта, то технология его формирования несколько отличается. В этом случае лаги врезаются в окладной или второй снизу венец. Затем к ним прикрепляются черепные бруски, на которые укладываются доски чернового пола и теплоизоляционный материал. Все деревянные элементы в таком перекрытии должны быть тщательно обработаны антисептическими и гидроизоляционными материалами, предотвращающими негативное воздействие на них повышенной влажности, исходящей от земли.

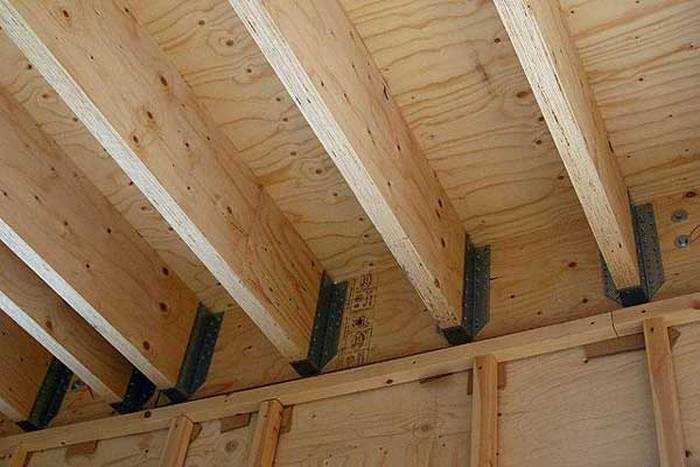

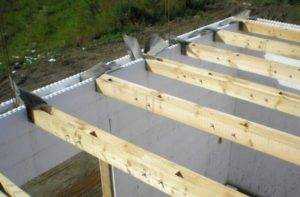

Монтаж балок
Перед тем как сделать установку перекрытий необходимо произвести обработку антисептическим средством
Монтаж деревянных перекрытий выполняется с учетом определенной технологии. Весь процесс разбит на несколько важных этапов.
Установка балок. Перед тем как сделать установку перекрытий необходимо произвести обработку антисептическим средством. Если концы балки упираются в бетон, необходимо их края завернуть в два слоя рубероида. Далее готовят небольшое место в виде гнезда и заводят в него балку, оставляя небольшой зазор в 2-3 см. Свободное пространство заполняют монтажной пеной или утеплителем.
Установка наката. К боковым граням балки фиксируют небольшие брусья в 4 см, далее на эти брусочки фиксируют накат. Сам накат делают из дощечек, в виде щита. Пластины конструкции необходимо плотно прижать друг к другу и закрепить саморезами к балке.
Укладка теплоизолирующего материала
Важной составляющей в деревянных конструкциях является прокладка теплоизолирующего материала. Изоляция выполняет две основных функции, во-первых, она хорошо изолирует звук, а во-вторых, еще и утепляет помещение
Для укладки изоляции необходимо выбрать материал. Можно использовать минеральную вату, пенопласт, керамзит, песок или стружку. Специалисты рекомендуют использовать минеральную вату. Этот материал способен дышать, легок в работе и обладает высокими характеристиками в утеплении дома. Как только, накат прочно зафиксирован, поверх него стелят слой теплоизоляции, толщина которого составляет 10 см, а для чердачного помещения — 25 см.
Особенности чердачных помещений
Чаще всего чердачное перекрытие является не функциональным объектом, завершающим строение конструкции. Благодаря имеющемуся посередине центру тяжести кровельная нагрузка равномерно распределяется на все элементы строения, придавая ему устойчивости.
К прочности этой поверхности мастера предъявляют повышенные требования, поскольку площадь должна быть жесткой и ровной, что не допустит изгиба потолочной плиты внутрь.
Сам чердак выполняет ряд основополагающих функций:
- Изолирующая, то есть термоизоляция жилых помещений;
- Несущая,- корректное распределение кровельной нагрузки;
- Защитная,- выступает в роли барьера от погодных условий.
Обратите внимание: между крышей дома и его жилой частью не должно быть резкого перепада температурных показателей. Допустимые значения варьируются в диапазоне 0-4 градусов
По этой причине полотно перекрытия должно в обязательном порядке состоять из нескольких слоев — самой потолочной плиты, гидроизоляционного слоя, утеплителя и стяжки с арматурной сеткой.
Основные характеристики балочных перекрытий
Для изготовления балок перекрытий применяется обычная массивная древесина. С таким же успехом используются и более прочные клееные образцы, длину которых допускается увеличивать до 15-ти метров. Материалом, из которого изготавливают балки, могут служить как хвойные, так и лиственные породы древесины. Расстояние между соседними балками не должно превышать одного метра. Наиболее оптимальными для пролётов типовых бытовых строений считаются балки длиной 2,5-4 метра (при соотношении высоты к ширине их сечения – 1,4:1).
В качестве варианта дизайна таких балок можно рассмотреть случай, когда они просто обшиваются досками с верхней стороны. Открытые для всеобщего обозрения нижние части балок способствуют созданию определённого стиля в оформлении данного помещения. При желании вы можете также обшить их и сделать типовой подвесной потолок.
Корректное решение основного вопроса «как правильно сделать деревянное перекрытие?» включает в себя также ограничение, касающееся предельной длины балок.
Наиболее эффективная методика керамзит
Выше были рассмотрены бюджетные варианты, которые можно рекомендовать только для жителей теплых регионов. Чтобы надежно защитить чердак дома в районах с суровым российским климатом, необходимо использовать более качественные и эффективные методики. Среди засыпных материалов лучшим является керамзит. Это пористый материал, который получают в результате обжига глины (или её сланца). Он легок и имеет овальную форму. Относительно формы выпуска выделяют фракции: 5-10 песок, 10-20 щебень, 20-40 гравий.
Укладка керамзита производится следующим образом:
Выравниваем черновую основу (если это необходимо). Недопустимы перепады высот более 1 см. Укладываем пленку, любой толщины, главное чтобы не было дыр. Насыпаем подушку (не более 10 мм) из гравия. Рассыпаем по всей площади керамзит и разравниваем его
Очень важно добиться равномерности. Для удобства можно использовать лазерный уровень. Чтобы избежать сдвигов керамзита в сторону при заливке смеси, первоначально заливаем жидкий раствор
Если вы собираетесь использовать чердак как полноценное жилое помещение в доме, необходимо обеспечить дополнительную прочность стяжки, с помощью армирующей сетки
Чтобы избежать сдвигов керамзита в сторону при заливке смеси, первоначально заливаем жидкий раствор. Если вы собираетесь использовать чердак как полноценное жилое помещение в доме, необходимо обеспечить дополнительную прочность стяжки, с помощью армирующей сетки
Укладываем её на жидкий раствор. Устанавливаем маяки для определения ровности будущего покрытия. Заливаем густой раствор и разравниваем его правилом. К полноценной эксплуатации наше покрытие будет готово через 7-10 суток. До этого времени нежелательно заносить в помещение какие-либо тяжелые предметы.
Описанная методика самая эффективная в своем классе. Однако она характеризуется внушительными тратами. К тому же, создается серьезная нагрузка на перекрытия (деревянные дома могут её не выдержать). Поэтому применять её следует, только если чердак планируется использовать в качестве жилого помещения.
Про пароизоляцию
Для качественного утепления перекрытий между этажами нужно выбирать не только те материалы, которые обладают хорошей теплозащищенностью. В большинстве случаев нужно размещать еще и пароизоляцию поверх утеплителя.
Ее предназначение таково:
- защитить теплоизоляционный слой от попадания влаги;
- снизить риск развития грибков и плесени;
- не допустить высокой влажности воздуха на верхнем от перекрытия этаже.
Для организации парозащиты часто используют готовые мембраны, продающиеся в строительных магазинах. Но можно обойтись и подручными средствами.
Надежная пароизоляция – обычно двухслойная:
- под утеплителем размещается пленка (или фольга), препятствующая попаданию влаги в сам материал для теплоизоляции;
- над утеплителем – вощеная бумага (или кровельный пергамин), благодаря хорошей проницаемости позволяющая пару «выходить» из слоя теплоизоляции.
Если не использовать верхний слой пароизоляции, то влага будет задерживаться в толще утеплителя, способствуя его гниению и быстрому износу. Поэтому он не менее важен, чем нижний.
Виды перекрытий и основные требования к ним
Существует несколько видов балок, которые чаще всего используют при строительстве частного дома
Существует несколько видов балок, которые чаще всего используют при строительстве частного дома:
- Межэтажные. Основная функция разделять этажи;
- Подвальные. Основная функция разделять подвал от дома;
- Цокольные. Основная функция разделить этаж от холодной цокольной конструкции;
- Чердачные. Основная функция разделять этаж дома от чердачного помещения.
По несущей способности можно отметить:
- балочные, состоят из несущей части и заполнения;
- безбалочные, состоят из однородных элементов.
А теперь разберем каждый вид более подробно.
Балочная конструкция.В ее несущей основе лежат балки, расположенные на одинаковом расстоянии друг от друга, сверху их выкладывают заполнения, за счет чего вся конструкция выполняет функцию ограждения. Балочная конструкция чаще всего служит в качестве перекрытия в деревянном доме. Для нее характерна ширина пролета, поэтому их используют для:
- межэтажного соединения по ширине в 5 м;
- чердачного помещения по ширине 6 м.
В качестве материала используют дерево хвойных и лиственных пород. На верхней части делают настил, который служит еще и полом. Конструкция состоит из балок, наката, утеплителя и пола. Преимущество такого строения заключается в быстром монтаже, без использования специальных средств и техники. Само покрытие из дерева выходит легким и не дорогим. Из недостатков можно отметить, высокую огнеопасность.
Безбалочная конструкция. Выполняется из многопустотных или сплошных плит. Ширина пролета рассчитывается на основании особенностей дома. Преимущество такого вида заключается в:
- высокой прочности и способности выдерживать большие нагрузки здания;
- в отличие от дерева не подвержены процессу гниения.
К недостаткам можно отнести:
- при их устройстве не обойтись без тяжелой техники;
- изделия выпускаются определенных размеров, при нестандартном проекте дома могут возникнуть сложности с их установкой.
Расчет балок перекрытия каркасного дома. Деревянные балки перекрытия — размеры и нагрузки
Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.
И подобный случай далеко не единственный.
Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.
Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:
- Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
- Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.
При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.
Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.
За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):
- Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
- Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.
Расчет материала
Длина балок напрямую зависит от ширины пролета и метода их крепления
Перед строительством перекрытий необходимо выполнить правильный расчет материалов. Длина балок напрямую зависит от ширины пролета и метода их крепления. При фиксации в пазы стены, длину балки вычисляют, прибавив величину пролета к глубине ввода концов изделия в пазы. Ширину выдерживают на расстоянии 1 м. Расчет балок производят следующим образом, размещение крайних изделий на расстоянии в 50 см, а оставшиеся балки устанавливает равномерно в пространстве пролета.
Стоит отметить, балки могут быть разной формы. Например, квадратные, круглые, прямоугольные. В строительстве чаще всего используют прямоугольное изделие, ширина которого составляет 50-160 мм, а высота — 140-240 мм. Сечение изделия напрямую зависит от предполагаемой нагрузки дома, ширины пролетов и размещения балок. Нагрузку рассчитывают таким образом: суммируют нагрузку собственного веса изделия с временной нагрузкой (200 кг). На практике величину нагрузки применяют в значении 320-400 кг, а для чердачного помещения — 200 кг.
Стоит отметить, при больших пролетах возможно провисание балки. Для решения этой проблемы возводят колонны или опоры, таким образом конструкцию защищают от деформаций и разрушений. Если вы не уверены в правильном расчете, можно воспользоваться уже готовыми таблицами с приведенными значениями. Каждое значение указано с учетом воспринимаемой будущей нагрузки.

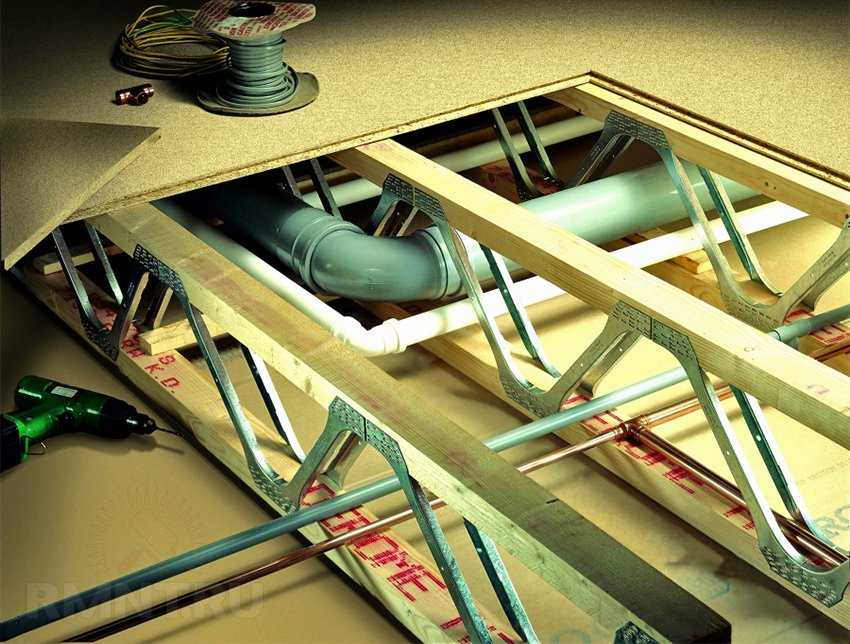

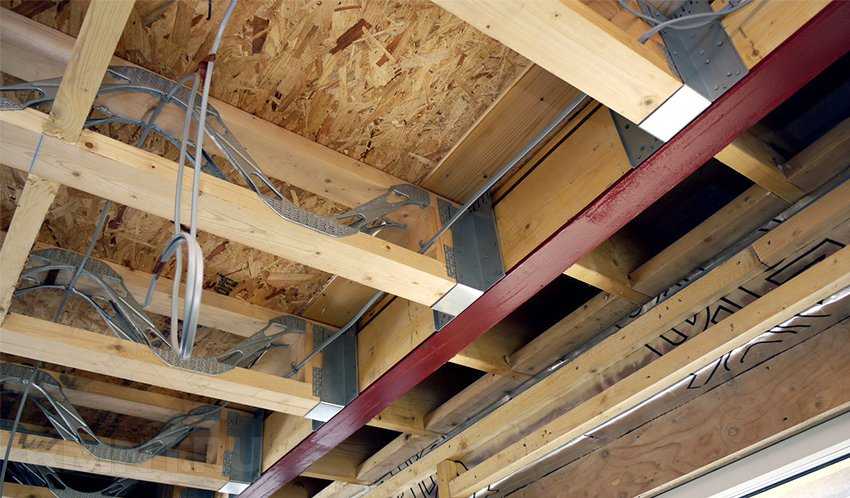

Сборка перекрытия и прокладка коммуникаций
Во избежание линейных расхождений конструкции, фермы по мере их установки скрепляются между собой отрезками стальной перфоленты, направленными как поперечно, так и диагонально. Основная масса дополнительных связей располагается с нижней части фермы: это позволит заложить наполнитель перекрытия до подшивки чернового потолка.
После установки всех ферм проводится их капитальное закрепление к армопоясу или несущим секциям. Затем в центральной части пролёта фермы скрепляются одним или несколькими распределёнными ригелями, при необходимости дополнительного распределения нагрузки между фермами добавляют косые горизонтальные и вертикальные связи.
Перекрытие приобретает монолитность после настила досок чернового пола и подбивки обрешётки потолка. Но эти работы выполняют только после закладки коммуникаций и наполнителя. Собственно, в монтаже воздуховодов, труб и электросети нет особых хитростей
Фермы образуют множество рёбер и полок для основного и промежуточного крепления, важно лишь оставлять компенсационный провис и соблюдать защитные меры при прокладке электропроводки.
Устройство перекрытий
Перекрытия представляют собой балки, которые фиксируются в стенах дома и служат для остальных элементов строения в качестве прочного фундамента
Перекрытия представляют собой балки, которые фиксируются в стенах дома и служат для остальных элементов строения в качестве прочного фундамента. Для того, чтобы конструкция смогла выдержать всю нагрузку строения, необходимо провести правильный расчет. Как правило, для балок используют клееный брус, бревна или дощечки. Брус из хвойных пород является идеальным вариантом для перекрытий, т.к. они обладают высокой прочностью на изгибах, а вот лиственные породы уязвимы, и при сильной нагрузке могут деформироваться. Сверху конструкции фиксируют доски или фанеру, и обшивают лицевым покрытием. Также возможно еще и установка лагов на пол, которые крепятся к балкам. Стоит учитывать, перекрытие с первого этажа будет служить потолком, а со стороны второго будет выполнять функцию пола. Для этого необходимо обшить напольным покрытием верхнюю часть, а нижнюю — вагонкой или гипсокартонном.
Между балками, как правило, образуется пространство, которое утепляют и гидроизолируют, что дает дополнительную защиту от влаги.
Какие есть разновидности?
Существует три разновидности деревянных перекрытий. Цокольное и чердачное могут испытывать температурный перепад, если эти помещения не отапливаются. В этом случае потребуется усиленный слой теплозащиты толщиной не менее 150 мм. Межэтажное перекрытие находится практически в равных температурных режимах с обеих сторон, если, конечно же, застройщик правильно установил систему отопления.
Для этой конструкции теплозащитный слой может быть установлен 100 мм, но потребуется проверка по звукопоглощению от ударного, воздушного и системного звука. Если этой толщины покрытия будет недостаточно, дополнительно устанавливается звукопоглощающая мембрана или увеличивается слой акустического утеплителя. Выбор защиты выполняют на стадии проектирования, при экономическом сравнении наиболее приемлемых вариантов.
Первого этажа частного дома
Его считают одним из наиболее важных в конструкции дома, поскольку он функционирует в особенно напряженных условиях, на границе воздействия агрессивной подпочвенной влаги на конструкции дома и должен создать надежный барьер для предохранения внутренних комнат от проникновения влаги и холода.
Цокольное перекрытие также несет на себе значимые нагрузки, поскольку выполняет функцию пола. В связи с чем к его конструкции и монтажу предъявляются особенные требования.
Второго
Перегородка, которую устанавливают между первым и 2-м этажом называется межэтажной, она имеет две рабочие поверхности — пол для вышестоящего этажа и потолок для нижестоящего. На нее воздействуют достаточно высокие напряжения, поэтому в этом месте устанавливаются усиленные несущие балки с пролетом не более 6 м и прогибом не выше 1/300 от длины.
Межосевое балочное расстояние принимается от 0.6 до 1.0 м, в зависимости от результатов расчета, как правило, чем меньший пролет балки, тем больший допускается шаг. Балки фиксируют перпендикулярно к наиболее протяженной стене строения.
Образующие слои межэтажного перекрытия: балки, утеплитель и звукозащита в качестве межбалочного заполнителя, 2 слоя пароизоляции сверху и снизу утеплителя, вентзазор, черновой и чистовой пол, а также отделка потолка.
Мансарды
Перекрытие на мансарду еще называют чердачным. Если помещение будет использоваться круглогодично, то перекрытие выполняется по образцу межэтажного, а если только в теплое время года или только для обслуживания кровли, то есть для неотапливаемых чердачных помещений, перекрытие будет отличаться от межэтажного. Им не требуется чистовой пол, а сама конструкция может иметь меньший слой утеплителя и звукозащиты.
Расчет деревянного перекрытия
Расстояние между деревянными балками перекрытия определяется:
Во-первых, предполагаемыми нагрузками.
Нагрузка, в свою очередь может быть постоянной – вес
перекрытия, вес перегородок между комнатами или вес стропильной системы.
А также переменной – она принимается равной 150 кг/м.кв.
(Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам
относят вес мебели, оборудования, находящихся в доме людей.
Совет. Поскольку учесть все возможные нагрузки
затруднительно, следует проектировать перекрытие с запасом прочности.
Профессионалы рекомендуют добавлять 30-40 %.
Во-вторых, жесткостью или нормативной величиной прогиба.
Для каждого вида материала ГОСТом устанавливаются свои
пределы жесткости. Но формула для расчета одинакова – отношение абсолютной
величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не
должно превышать 1/200, для междуэтажных 1/250.
На величину прогиба оказывает влияние и порода древесины, из
которой изготовлена балка.
Расчет перекрытия по деревянным балкам
Предположим, что расстояние между деревянными балками
составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит
400 кг/м.кв.
Значит, наибольшая величина прогиба будет наблюдаться при
нагрузке
Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.
Рассчитаем момент сопротивления древесины на прогиб по
формуле:
Wтреб = Мmax / R. Для сосны этот показатель составит 800 /
142,71 = 0,56057 куб. м
R — сопротивление древесины, приведенное в СНиП II-25-80 (СП
64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.
В таблице приведено сопротивление лиственницы.
Расчет перекрытия по деревянным балкам — таблица сопротивления древесины
Если используется не сосна, тогда значение следует
скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП
64.13330.2011)).
Расчет перекрытия по деревянным балкам — переходящий коэффициент
Если учесть предполагаемый срок службы строения, то
полученное значение нужно скорректировать и на него.
Расчет перекрытия по деревянным балкам — срок службы дома
Пример расчета балки показал, что сопротивление балки на
прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.
Расчёт деревянных балок перекрытия можно выполнить с
применением выше приведенной формулы. Но можно использовать специально
разработанный калькулятор расчета деревянных балок перекрытия. Он позволит
учесть все моменты, не утруждая себя поиском данных и расчетом.
В-третьих, параметрами балки.
Длина деревянных балок перекрытия цельных может составлять
не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина
пролета может составлять 6 м.п.
Таблица деревянных балок перекрытия содержит данные для
расчета подходящей высоты балок.
Таблица деревянных балок перекрытия для расчета высоты балок
Толщина деревянных балок перекрытия рассчитывается исходя из
предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.
Например, балка длиной 5 м.п. должна иметь ширину 20 см.
Если выдержать такой размер сложно, можно достичь нужной ширины путем набора
более узких балок.
Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза
больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.
Используя график, представленный на рисунке можно определить
возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что
данные графика пригодны для расчета однопролетной балки. Т.е. для того случая,
когда балка лежит на двух опорах. Измеряя один из параметров можно получить
желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок
деревянного перекрытия.
Таблица для подбора сечения деревянных балок перекрытия
Итогом наших расчетов станет составление чертежа, который
будет служить наглядным пособием при работе.
Чтобы качественно и надежно осуществить своими руками
перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.
