Как делают перекрытия в деревянных домах?

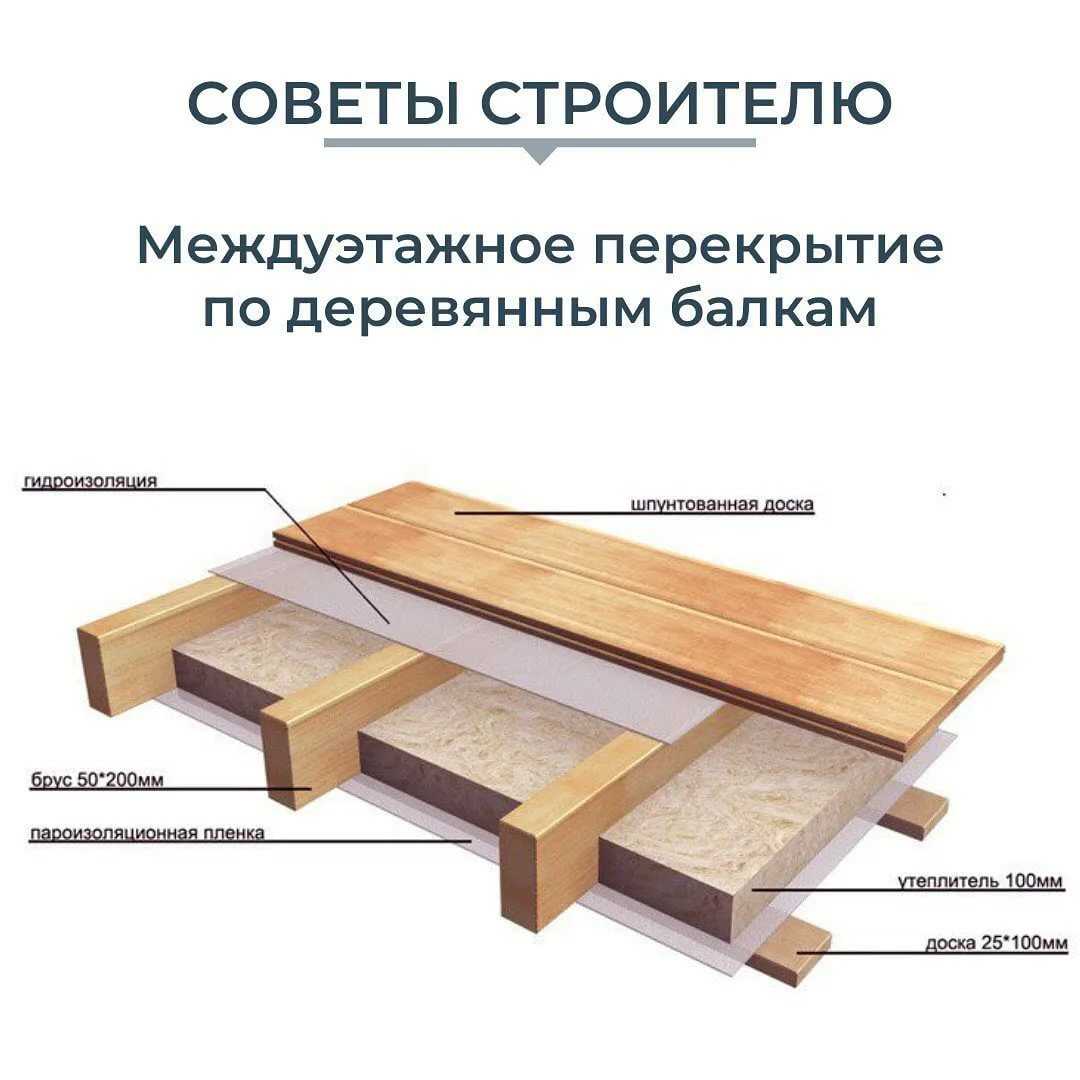

Как уложить межэтажное потолочное перекрытие по деревянным балкам?

До начала установки делается расчет балки на прогиб. Понадобятся:

• балки;
• бруски, прибиваемые к нижним частям лаг (черепные деревянные бруски);
• материалы для гидроизоляции;
• щиты накаты,
• пол и лаги.

Использование засыпки неуместно, так как она не обладает нужными шумоизолирующими показателями. Нежелательно устройство полиуретана из-за высокой токсичности.

Устройство такого перекрытия по балкам многослойная. От его качества зависит комфорт проживания в частном доме. Здесь используются варианты: шумоизоляционные и теплоизоляционные материалы.

Пошаговое выполнение монтажа по балкам:

1. К балкам крепится материал, выполняющий роль потолочного перекрытия: фанера, ДСП, доски и др.
2. Один на другой, внахлёст, выкладывается пароизоляционное потолочноепокрытие, в случае необходимости плёнка закрепляется к балкам строительным степлером.
3. В потолочное межэтажное перекрытие по балкам с особой аккуратностью укладывают минеральные маты.

Утеплитель должен точно укладываться на балки. Устройство служит звукоизолятором. Если это пенопласт, то лучше всего его фиксировать деревянными колышками между балками и пенопластом.

Слой утеплителя в доме закрывают мембраной, защищающей конструкцию от пара. Основное назначение этого слоя – воспрепятствовать проникновению элементов минеральной ваты внутрь помещения.

1. Устройствомежду балками и перекрытиями заливают монтажной пеной, остатки после застывания обрезают.
2. В заключение выполняется монтаж гидроизоляционного материала в виде досок, плит ДСП и др.
3. Все промежутки между стенами и плитами заполняют войлоком, тем самым будут ослаблены обычные и ударные звуки. На верхнем этаже или чердаке на потолочное перекрытие укладывают резиново-пробковую дорожку, что обеспечивает идеальную звукоизоляцию. Весь периметр сопровождает зазор в виде вспененного полиэтилена или демпферной ленты. По углам формируют отверстия для вентиляции, которые включают в общую систему вентиляции в частном доме. Они будут способствовать отведению пара и влаги из потолочного перекрытия.

Пример расчета деревянной балки перекрытия.

Расчет выполняется в соответствии со СНиП II-25-80 ( СП 64.13330.2011) «Деревянные конструкции» и применением таблиц .

Исходные данные.

Требуется рассчитать балку междуэтажного перекрытия над первым этажом в частном доме.

Материал — дуб 2 сорта.

Срок службы конструкций — от 50 до 100 лет.

Состав балки — цельная порода (не клееная).

Шаг балок — 800 мм;

Длина пролета — 5 м (5 000 мм);

Пропитка антипиренами под давлением — не предусмотрена.

Расчетная нагрузка на перекрытие — 400 кг/м2; на балку — q_р = 400·0,8 = 320 кг/м.

Нормативная нагрузка на перекрытие — 400/1,1 = 364 кг/м2; на балку — q_н = 364·0,8 = 292 кг/м.

Расчет.

1) Подбор расчетной схемы.

Так как балка опирается на две стены, т.е. она шарнирно оперта и нагружена равномерно-распределенной нагрузкой, то расчетная схема будет выглядеть следующим образом:

2) Расчет по прочности.

Определяем максимальный изгибающий момент для данной расчетной схемы:

М_max = q_p·L2/8 = 320·52/8 = 1000 кг·м = 100000 кг·см,

где: q_p — расчетная нагрузка на балку;

L — длина пролета.

Определяем требуемый момент сопротивления деревянной балки:

W_треб = γ_н/о·M_max/R = 1,05·100000/121,68 = 862,92 см3,

где: R = R_и·m_п·m_д·m_в·m_т·γ_сc = 130·1,3·0,8·1·1·0,9 = 121,68 кг/см2 — расчетное сопротивление древесины, подбираемое в зависимости от расчетных значений для сосны, ели и лиственницы при влажности 12% согласно СНиП — таблицы 1 и поправочных коэффициентов:

m_п = 1,3 — коэффициент перехода для других пород древесины, в данном случае принятый для дуба (таблица 7 ).

m_д = 0,8 — поправочный коэффициент принимаемый в соответствии с п.5.2. , вводится в случае, когда постоянные и временный длительные нагрузки превышают 80% суммарного напряжения от всех нагрузок.

m_в = 1 — коэффициент условий работы (таблица 2 ).

m_т = 1 — температурный коэффициент, принят 1 при условии, что температура помещения не превышает +35 °С.

γ_сс = 0,9 — коэффициент срока службы древесины, подбирается в зависимости от того, сколько времени вы собираетесь эксплуатировать конструкции (таблица 8 ).

γ_н/о = 1,05 — коэффициент класса ответственности. Принимается по таблице 6 с учетом, что класс ответственности здания I.

В случае глубокой пропитки древесины антипиренами к этим коэффициентам добавился бы еще один: m_a = 0.9.

С остальными менее важными коэффициентами вы можете ознакомится в п.5.2 СП 64.13330.2011.

Примечание: перечисленные таблицы вы можете найти здесь.

Определение минимально допустимого сечения балки:

Так как чаще всего деревянные балки перекрытия имеют ширину 5 см, то мы будем находить минимально допустимую высоту балки по следующей формуле:

h = √(6W_треб/b) = √(6·862,92/5) = 32,2 см.

Формула подобрана из условия W_балки = b·h2/6. Получившийся результат нас не удовлетворяет, так как перекрытие толщиной более 32 см никуда не годится. Поэтому увеличиваем ширину балки до 10 см.

h = √(6W_треб/b) = √(6·862,92/10) = 22,8 см.

Принятое сечение балки: bxh = 10×25 см.

3) Расчет по прогибу.

Здесь мы находим прогиб балки и сравниваем его с максимально допустимым.

Определяем прогиб принятой балки по формуле соответствующей принятой расчетной схеме:

f = (5·q_н·L4)/(384·E·J) = (5·2,92·5004)/(384·100000·13020,83) = 1,83 см

где: q_н = 2,92 кг/cм — нормативная нагрузка на балку;

L = 5 м- длина пролета;

Е = 100000 кг/см2 — модуль упругости. Принимается равным в соответствии с п.5.3 СП 64.13330.2011 вдоль волокон 100000 кг/см2 и 4000 кг/см2 поперек волокон не взирая на породы при расчете по второй группе предельных состояний. Но справедливости ради нужно отметить, что модуль упругости в зависимости от влажности, наличия пропиток и длительности нагрузок только у сосны может колебаться от 60000 до 110000 кг/см2. Поэтому, если вы хотите перестраховаться, то можете взять минимальный модуль упругости.

J = b·h3/12 = 10·253/12 = 13020,83 см4 — момент инерции для доски прямоугольного сечения.

Определяем максимальный прогиб балки:

f_max = L·1/250 = 500/250 = 2,0 см.

Предельный прогиб определяется по таблице 9 , как для междуэтажных перекрытий.

Правда, в СП 64.13330.2017 данную таблицу уже не найти. Теперь там предлагается считать максимально допустимые прогибы по приложению Д СП 20.13330.2016 «Нагрузки и воздействия». Но я бы не стал бы эту таблицу игнорировать тем людям, кто строит для себя и не хочет заморачиваться с расчётами на зыбкость, ведь в таблице 9 СП 64.13330.2011 более жёсткие требования по прогибам, чем в таблице Д.1. СП 20.13330.2016.

Сравниваем прогибы:

f_балки = 1,83 см < f_max  = 2,0 см — условие выполняется, поэтому увеличения сечения не требуется.

Вывод: балка сечением bxh = 10×25 см полностью удовлетворяет условиям по прочности и прогибу.

Порядок расчёта

Определить шаг балок деревянного перекрытия, их размеры и количество помогает предварительный расчёт. Перед проведением таких операций необходимо:

• провести замеры пролёта между несущими стенами жилого здания;
• рассчитать нагрузку, которую будет испытывать перекрытие после монтажа;
• провести расчёт сечения и шага балок по специальным таблицам.

Длина балок основания для устройства крыши состоит из размера пролёта и необходимой величины запаса в пределах 10–15 см для устройства надёжного перекрытия при опоре на стену. Длина пролёта – расстояние между внутренними частями противоположных стен в жилом доме или любой другой постройке. Самым популярным вариантом в частном строительстве считается расстояние от 2,5 до 4 м. При величине пролёта больше 6 м для монтажа перекрытия используются деревянные фермы.

Точные расчёты может выполнить только специализирующаяся на этом строительная организация. При самостоятельных вычислениях отталкиваются от следующих значений:

• общая нормативная нагрузка на квадратный метр перекрытия при использовании утеплителя (минеральной ваты) составляет 130 кг/м2;
• при использовании толстых досок и тяжёлого теплоизоляционного материала нормативная нагрузка увеличивается до 150 кг/м2, общая с учётом коэффициента безопасности 1,3 – до 245 кг/м2;
• в мансардном помещении на перекрытие действуют временные нагрузки от установки мебели или перемещения людей – общая нагрузка составит 350 кг/м2;
• общая нагрузка для междуэтажных пролётов не менее 400 кг/м2.

Все указанные величины считаются базовым значением для дальнейших расчётов.

Сборно-монолитная основа

Сокращенно СМП. Это основа, которая наиболее современная для обустройства перекрытия. Эта конструкция сочетает в себе блоки перекрытия и балки. Использование грузоподъемной техники для конструирования данного перекрытия не требуется. Все конструктивные элементы этого межэтажного перекрытия имеют небольшой вес.

Преимущества использования СМП перед другими видами:

• Монтаж с небольшим количеством рабочих.
• Высокий уровень теплоизоляции в сочетании с использовании при стройки блочного полистиролбетона или ячеистого бетона.
• В отличии от монолитов имеет значительно более легкий вес.
• Сложная форма каркаса здания под перекрытие возможна при применении такого вида перекрытия.

Минусом использования СМП стоит указать долгое формирование основания из блоков и балок.

Шаг для укладки балок 600 мм. Используются специальные продольные балки. Они кладутся между параллельными стенами. Для заполнения используются блоки. Заполняются вручную. И в итоге всех произведенных манипуляций получается несъемная опалубка, которая значительно удобнее съемной.

Следующий этап – это армирование. Для чего используется рифленая арматура. Сетка почти как в монолитном перекрытии, но только одноярусная. Обычно используются прутки 6-8 миллиметровые, а ячейки делаются 100 х 100 мм.

Ограждающие и несущие конструкции

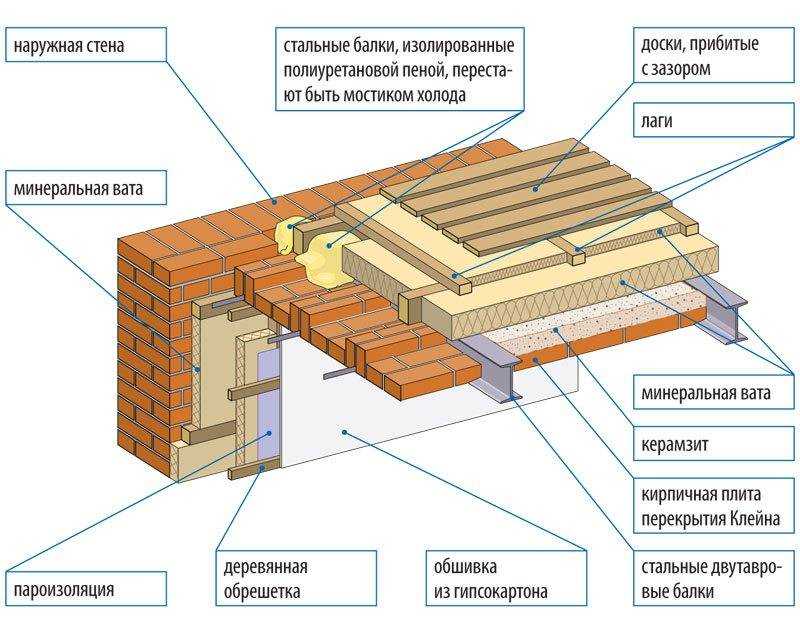

Отдельные требования к перекрытиям изложены во многих нормативных документах. СНиП 3.03.01 — 85 «Ограждающие и несущие конструкции» устанавливает правила монтажа плит перекрытия.

Пример HTML-страницы

СНиП II-25-80 и СП64.13330.2011 регламентируют требования к несущим деревянным конструкциям, содержат расчетные таблицы с характеристиками материалов и формулы для проверки несущей способности элементов.

СНиП II-23-81 содержит методику расчета металлических балок, таблицы с характеристиками материалов и необходимыми коэффициентами. В «Пособии к проектированию жилых зданий», созданном в дополнение к СНиП 2.08.01-85 «Жилые здания», дается классификация полов и приводится методика расчета железобетонных плит перекрытия.

В СНиП 21.02-2003 указаны требования к тепловой защите зданий, приведены нормативные значения сопротивлений теплопередачи перекрытий в зависимости от климатических условий. Заключение Проектирование и сооружение перекрытий является непростой задачей. Нормативы и требования, приведенные в СНиПах, основаны на многолетнем опыте и научных изысканиях, их знание поможет правильно рассчитать несущие конструкции, избежать ошибок и построить надежный безопасный дом.

Проектирование и сооружение перекрытий является непростой задачей. Нормативы и требования, приведенные в СНиПах, основаны на многолетнем опыте и научных изысканиях, их знание поможет правильно рассчитать несущие конструкции, избежать ошибок и построить надежный безопасный дом.

Вопрос, как сделать перекрытие частного дома достаточно сложный. Лучше его доверить проектной или строительной организации.В следующей статье я расскажу как расположить дом по сторонам света.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

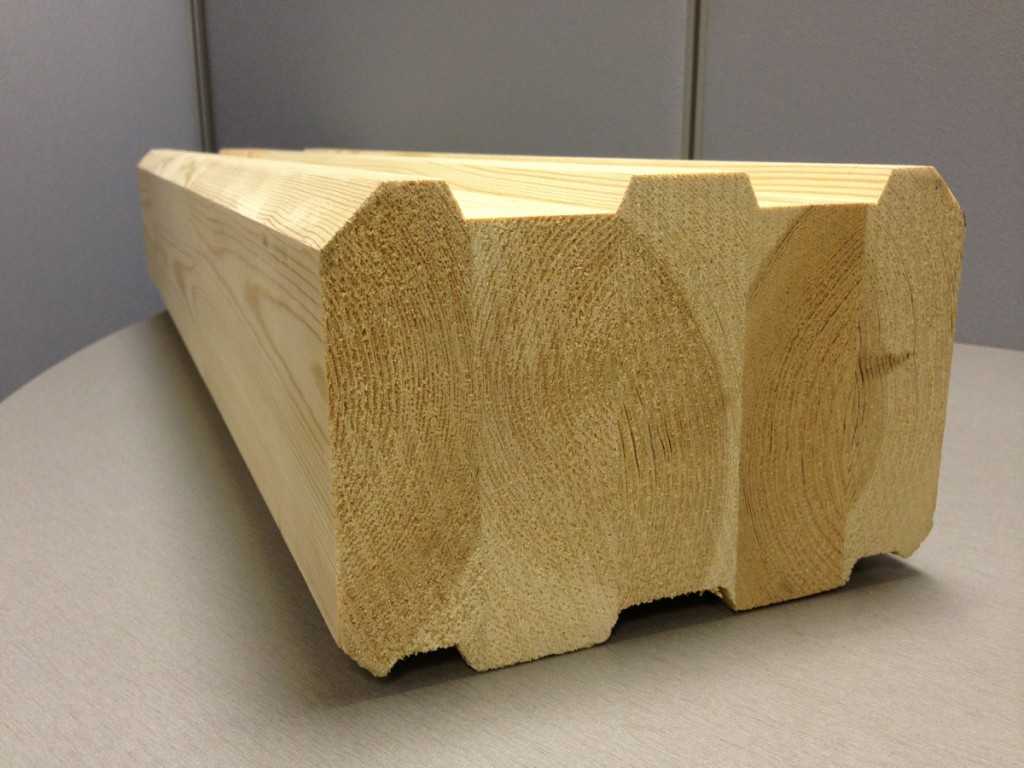

Балки из клееного бруса: положительные и отрицательные стороны

1. Достаточная длина и прочность бруса дает возможность создать конструкцию с меньшими опорами.
2. Вес бруса меньший нежели у большинства строительных материалов, используемых в стропильной системе.
3. Как правило, изготовление из другого материала подразумевает больше расходов.
4. При грамотном уходе готовая конструкция сможет прослужить долгое время.

Минусы клееного бруса:

1. Если балки плохого качества, то ламели будут расслаиваться и лопаться.
2. Клееные перекрытия не являются экологически чистым материалом.
3. Хоть брус довольно легкий, без дополнительной техники монтаж стропильной системы крайне сложен.

Как правильно рассчитать количество балок из клееного бруса для стропильной системы?

Естественная эксплуатационная нагрузка на перекрытие подразумевает необходимость в точном выборе материала. Рассчитать сечение балок строящегося здания можно в соответствии со СНиП II-25-80.

В процессе расчета можно взять сечение стандартного бруса, но для сложных конструкций следует учитывать коэффициент для клееных пиломатериалов. Как правило, сечение балки бруса должно ровняться примерно 1/10-1/16 части ширины планируемого пролета. Существует таблица И. Стоянова, которая упрощает данные расчеты. Например, если пролет равен 6 м, с нагрузкой на метр в 350 кг, то сечение должно составлять не меньше 20х22 см. Если пролет меньше, к примеру, 3 м с нагрузкой в 200 кг, сечение должно быть не менее 5х16 см.

Особенности монтажа балок перекрытия из клееного бруса. Цена

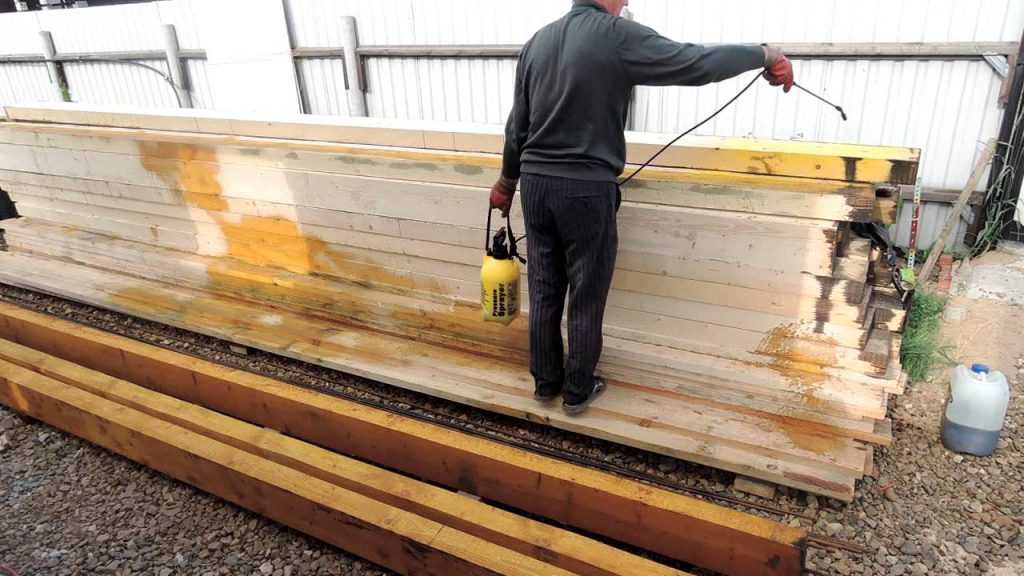

Клееный брус перед началом работ следует пропитать антисептиком и огнеупорным составом. Естественно, при производстве данного материала уже использовался подобный состав, однако сделать это еще раз не будет лишним.

Опорные концы стропил необходимо изолировать рубероидом. Устанавливать балки следует с расчетом нагрузки на всю конструкцию. Для повышения звукоизоляции под них между этажами прокладывается войлок или резина.

Снизу для крыши конструкция устилается утеплителем, к примеру, «Изоспаном», и монтируется черновой потолок. Для этого доски можно брать с толщиной в 20 мм. Потолок необязательно делать сплошным, поскольку это просто несущее сооружение. Балки сверху покрываются гидроизоляцией. Между этажами прокладывается теплоизолятор, к примеру, минвата, которая также служит как звукоизолятор. Вся конструкция крепится саморезами, сечение которых зависит от толщины балок.

Цена на балки перекрытия из клееного бруса

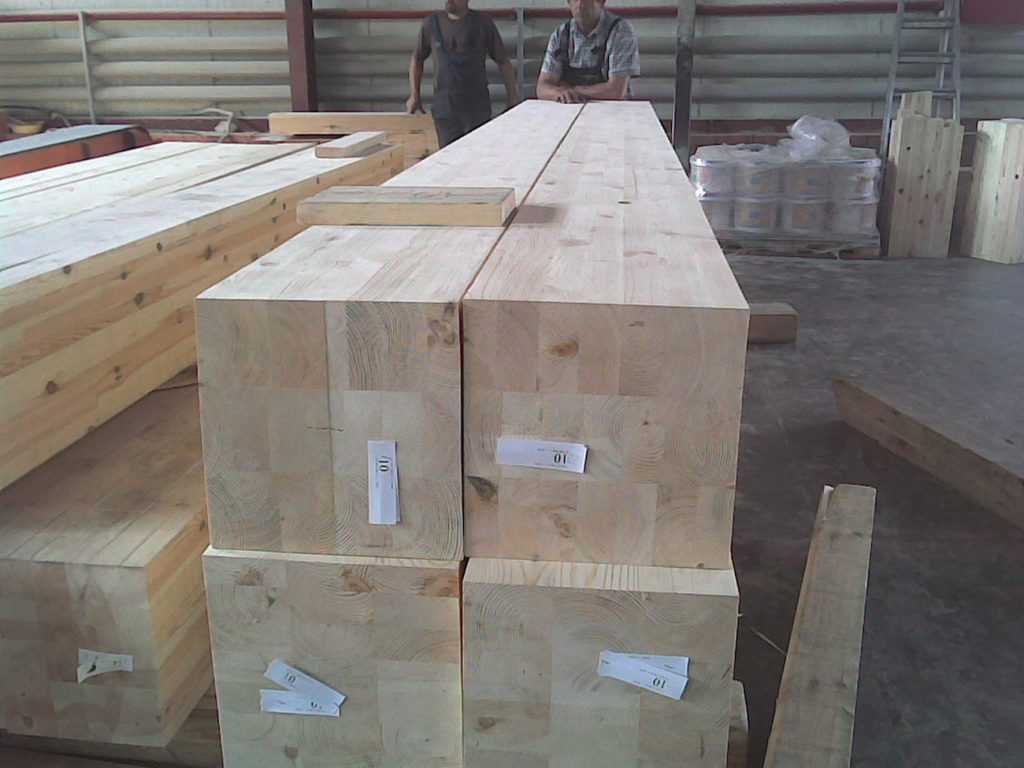

Балки из клееного бруса традиционно производят из ели и сосны, а значит их стоимость примерно одинаковая. Однако и тут имеются свои нюансы. Цена на балки зависит от:

• производителя;
• сечения балки;
• качества балки.

Покупать более длинные балки намного выгоднее. Производители также могут делать скидку покупателям, приобретавшим материал от 5 кубов.

Кроме того, большинство производителей предлагают сделать надпилы на брусе за 20-30% от общей стоимости.

Вывод

Покупать балки для перекрытия из клееного бруса можно, однако только у проверенного производителя. Траты на покупку этой продукции будут меньшими, нежели на аналогичный товар из какого-либо другого материала. Помимо этого, стропильная система подобной конструкции будет оперативна в сборке, и экономна при доставке. А форму балки при точном расчете нагрузки и соблюдении всех технологий будут удерживать долгие годы. Естественно, многое зависит от квалификации работников, которые будут производить монтаж стропил.

Возможно Вам будет также интерестно:

• балки для перекрытия
• балки перекрытия из клееного бруса
• войлок или резина
• гидроизоляция
• достаточная длина
• изолировать рубероидом
• Изоспан
• клееный брус
• клееный брус для стропил
• конструкция устилается утеплителем
• коэффициент для клееных пиломатериалов
• монтаж стропил
• огнеупорный состав
• опорные концы стропил
• особенности монтажа балок
• прокладывается теплоизолятор
• пропитать антисептиком
• расчет нагрузки
• сечение балки
• сечение балки бруса
• сечение балок
• СНиП
• сосна
• стропильная система
• устанавливать балки
• ширина планируемого пролета
• эксплуатационная нагрузка на перекрытие

Сборно-монолитные межэтажные конструкции

Наиболее прогрессивная технология обустройства перекрытия в доме. При данном способе устанавливаются железобетонные балки. Пространство между ними заполняется пустотелыми блоками. А потом все межэтажное «сооружение» заливается сверху бетонной смесью.

Плюсы данной технологии:

• нет потребности в использовании подъемных механизмов;
• обеспечивается достаточно хорошее изолирование пространства;
• можно создавать перекрытия с конфигурацией любой сложности;
• значительно сокращаются сроки возведения межэтажного «сооружения».

К ее минусам можно отнести не целесообразность обустройства сборно-монолитной конструкции в трехэтажных домах, как как процесс достаточно трудоемкий при исполнении вручную.

Особенности монтажа

Для создания несущего каркаса балки укладывают с шагом около 600 мм. После их надежной фиксации на стенах на них вручную выкладывают облегченные бетонные блоки с керамзитовым либо пенополистирольным наполнением.

Полученная конструкция в дальнейшем используется в качестве несъемной опалубки. Перед заливкой бетонной смеси необходимо на возведенное межэтажное сооружение уложить стальную армирующую сетку с сечением ячеек 100*100.

Какие требования предъявляют к перекрытиям?

Перекрытия должны обладать прежде всего необходимой прочностью, чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

Согласно СНиП 2.01.07-85 НАГРУЗКИ И ВОЗДЕЙСТВИЯ (а точнее, в более актуальной редакции свод правил СП 20.13330.2011 «Нагрузки и воздействия»), перекрытия в жилых зданиях должны выдерживать равномерно распределенную нагрузку не менее 200 кг/м². Вместе с тем на практике междуэтажные перекрытия в частном загородном доме обычно рассчитываются на более высокую нагрузку, а чердачные — на меньшую. Особый расчет нужен тогда, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, котел, рояль и пр.

Другое требование — перекрытие должно быть жестким, то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для чердачных перекрытий до 1/250 пролета для междуэтажных), а также не быть зыбким, то есть не колебаться при перемещении мебели или движении людей.

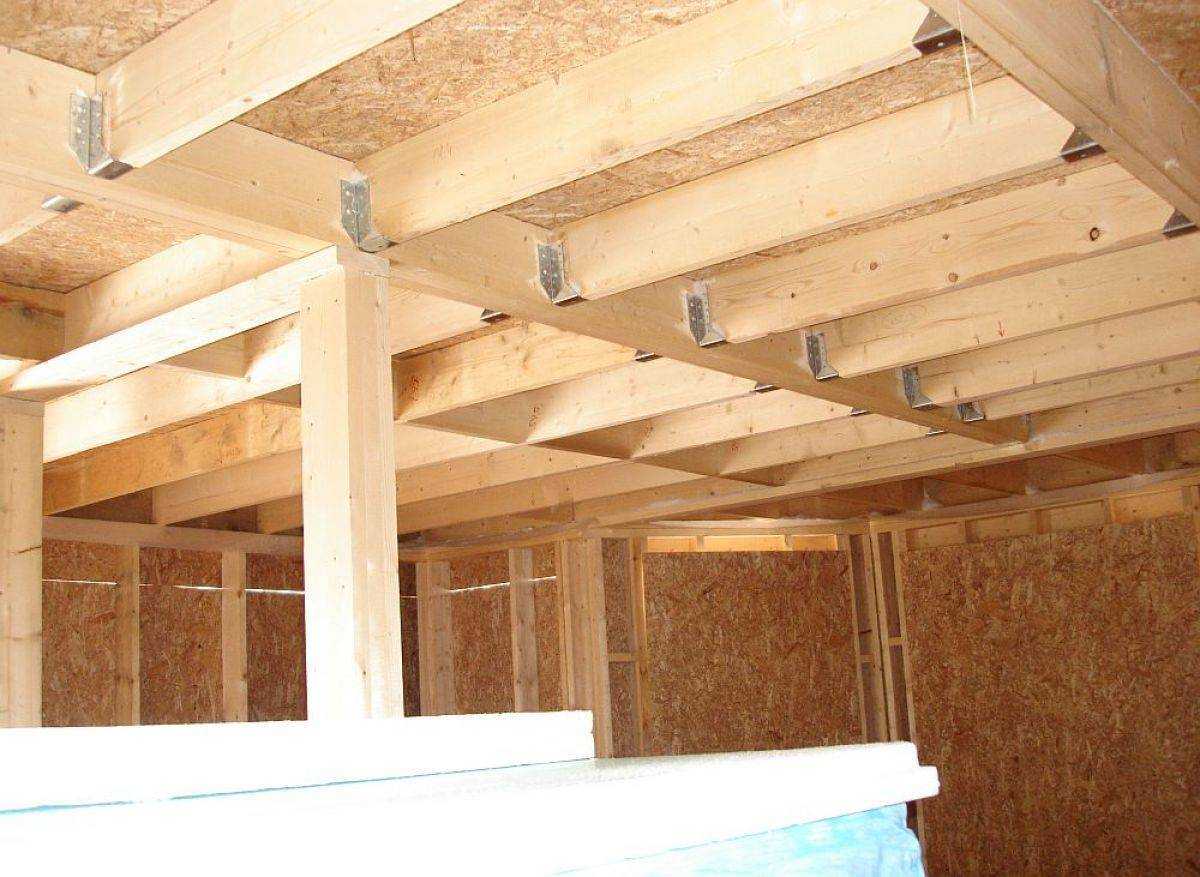

Для повышения жесткости перекрытия деревянные балки укрепляют распорками

Деревянные балки укреплены распорками, которые повышают жесткость конструкции

Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания. Неклееными балками можно перекрыть пролет длиной не более 6 м.

Кроме того, перекрытия призваны обеспечивать защиту комнаты от проникновения в нее воздушного и ударного шума из помещений, расположенных выше или ниже. В конструкции балочного перекрытия для погашения шума предусматривают плиты из минераловатного утеплителя, устанавливаемые в промежуток между опор. От толщины изоляционного слоя зависит уровень шума в помещении. Обычно создают слой утепления толщиной 150 мм.

Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их скрытых за подшивкой потолка частей недостаточна, чтобы уложить между ними плиты требуемой для обеспечения хорошей толщины изоляции. Тогда можно установить поверх балок каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективное в плане звукоизоляции решение — перекрытие, состоящее из двух контуров деревянных балок (как вариант — разнонаправленных), не имеющих контакта между собой. Каждый контур заполняют звукоизоляционным материалом.

Перекрытие должно быть теплоизолированным в том случае, когда оно разделяет помещения с разницей температур <10 °С (например, находится между холодным подвалом или чердаком и отапливаемой жилой комнатой). Наконец, ему нужно обладать огнестойкостью — иметь степень горючести, соответствующую требованиям противопожарных норм.

В зданиях из бревна и бруса имеет смысл опирать балки перекрытия обоими концами на несущие стены: осадка таких стен примерно одинаковая, а значит, перекоса перекрытий не произойдет

Преимущества и недостатки деревянного бруса

Деревянный брус в качестве балок перекрытия пользуется довольно большой популярностью, поскольку он имеет сравнительно низкую стоимость, небольшую теплопроводность, производится из экологически чистых материалов и легко устанавливается.

Однако наряду с весомыми преимуществами, как и все другие материалы, брус имеет ряд недостатков, о которых обязательно нужно знать. К ним относятся маленькая прочность, плохая стойкость к влиянию вредоносных бактерий и насекомых, а также быстрая воспламеняемость. Чтобы как можно лучше защитить дерево, его обрабатывают специальными средствами.

Монтаж балок

Перед тем как сделать установку перекрытий необходимо произвести обработку антисептическим средством

Монтаж деревянных перекрытий выполняется с учетом определенной технологии. Весь процесс разбит на несколько важных этапов.

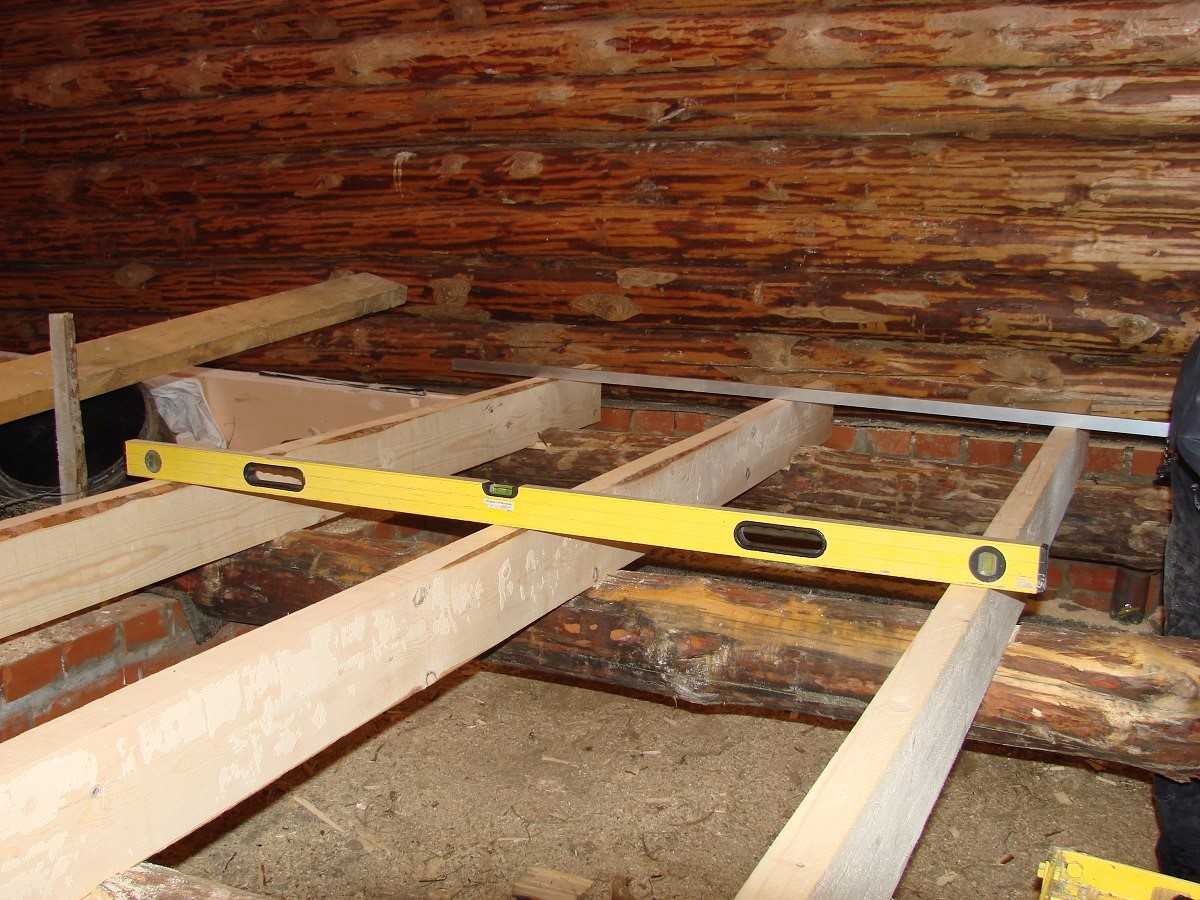

Установка балок. Перед тем как сделать установку перекрытий необходимо произвести обработку антисептическим средством. Если концы балки упираются в бетон, необходимо их края завернуть в два слоя рубероида. Далее готовят небольшое место в виде гнезда и заводят в него балку, оставляя небольшой зазор в 2-3 см. Свободное пространство заполняют монтажной пеной или утеплителем.

Установка наката. К боковым граням балки фиксируют небольшие брусья в 4 см, далее на эти брусочки фиксируют накат. Сам накат делают из дощечек, в виде щита. Пластины конструкции необходимо плотно прижать друг к другу и закрепить саморезами к балке.

Укладка теплоизолирующего материала

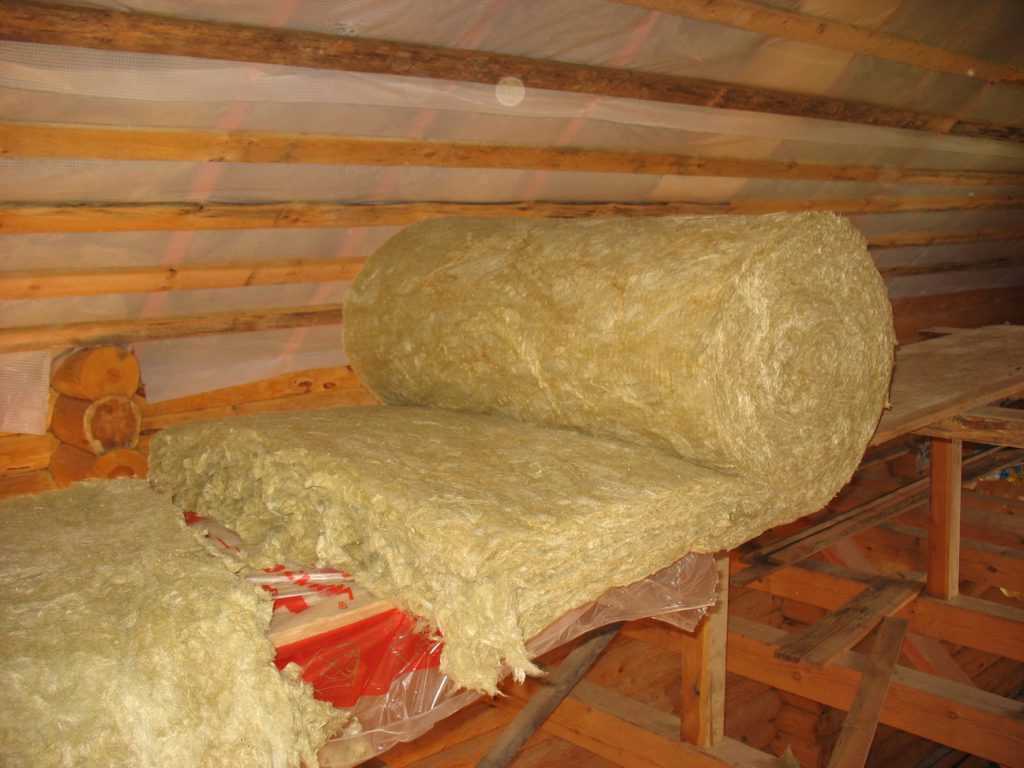

Важной составляющей в деревянных конструкциях является прокладка теплоизолирующего материала. Изоляция выполняет две основных функции, во-первых, она хорошо изолирует звук, а во-вторых, еще и утепляет помещение

Для укладки изоляции необходимо выбрать материал. Можно использовать минеральную вату, пенопласт, керамзит, песок или стружку. Специалисты рекомендуют использовать минеральную вату. Этот материал способен дышать, легок в работе и обладает высокими характеристиками в утеплении дома. Как только, накат прочно зафиксирован, поверх него стелят слой теплоизоляции, толщина которого составляет 10 см, а для чердачного помещения — 25 см.

Расчеты

Расчет деревянных балок перекрытия требуется при возведении различных строений, где нужно перекрыть какую-либо площадь, например чердак либо несколько этажей. Только при правильных расчетах можно быть уверенным в надежности и долговечности конструкции.

Требования к деревянным балкам перекрытий

Деревянные балки должны отвечать ряду требований:

• быть стойкими к воздействию огня;
• иметь хорошую прочность и жесткость;
• не иметь больших дефектов и повреждений в структуре древесины;
• сечение должно соответствовать параметрам перекрытия.

К тому же есть требования, которые предъявляются непосредственно к материалу балок. Для рассматриваемых целей предпочтительнее использовать древесину хвойных пород. В ней содержится большое количество смолы, что улучшает стойкость к воздействию различных микроорганизмов. Важным моментом является регион выращивания и время заготовки древесины.

Основные исходные положения для расчета размеров

Поскольку на элементы рассматриваемой конструкции возлагаются несущие функции, то, чтобы выяснить количество и размер бруса для перекрытия, следует придерживаться следующей последовательности действий:

• замеряют пролет, который предполагается перекрывать;
• определяются со способом, которым лаги будут фиксироваться к стене;
• рассчитывают нагрузку, прилагаемую к несущему элементу во время эксплуатации;
• подбирают межбалочное расстояние и сечение согласно табличным данным.

Расчет нагрузки на перекрытие

В течение всего периода эксплуатации лаги должны иметь способность выдерживать не только собственный вес, но и вес пола, расположенную на нем мебель, людей и пр. Поскольку нагрузка на балку определяется типом перекрытия, все расчеты должны быть проведены заранее еще на этапе планирования.

Сперва необходимо учесть вес самих балок. Если взять, например, чердак, для утепления которого будет задействована минеральная вата, то конструкция должна выдерживать нагрузки минимум 50 кг на 1 м² (Рсобств). Для точного расчета нагрузки следует обратиться к нормативным документам.

Определение сечения и шага деревянных балок

Расчет шага укладки бруса на перекрытие можно провести посредством изменения длины балок. Поскольку сечение и длина взаимосвязаны между собой, они и рассчитываются одинаково. Во многих случаях высота лаги зависит от толщины используемого теплоизолятора. Высота может составлять 100-300 мм, а ширина 40-200 мм. Применяя круглое бревно как элемент перекрытия, его диаметр выбирают от 110 до 300 мм.

Что касается шага установки балки, размеры минимального параметра должны составлять 300 мм, максимального – 120 см. В процессе расчета не стоит забывать о ширине теплоизолятора и подшивки. При необходимости совершают подгонку для более простого монтажа. Если возводится каркасное сооружение, то шаг установки балок берут таким же, как промежуток между стойками каркаса дома.

Длина деревянных балок

Длина балок перекрытия определяется характеристиками будущего строения

При проведении вычислений следует принимать во внимание, что длина лаг должна выбираться согласно ширине пролета, который предполагается перекрывать. Поскольку балки входят в стену на определенную длину, для их надежного закрепления к расчетной длине нужно прибавить дополнительную с учетом стеновых материалов:

1. В кирпичную стену лаги заводят на 150 мм.
2. В домах из дерева их углубляют на 70 мм.

Длина бруса может быть такой же, как сам пролет, при условии использования специального крепежа. В этом случае на металлические элементы возлагается весь вес несущей системы и общей нагрузки. Оптимально нужно предусмотреть запас по 200-250 мм для опирания с двух сторон. Исходя из предполагаемой конструкции перекрытия определяют, будут ли лаги выступать через стены наружу. Если это так, то к ним крепят стропила, образуя таким образом скат крыши. При монтаже такой конструкции лаги должны выходить за стену на 300-500 мм.

Длина перекрытия

Второй принципиальный вопрос определяющей габариты материала. Параметр этот фиксированный – материал нарезается стандартными отрезками, поэтому расчеты могут привести к тому, что вместо балок будут устанавливаться деревянные фермы.

Параметр состоит из величины пролета и глубины заделывания балки в стену. В кирпичных перегородках балка размещается на глубину в 150 мм, в стенах из дерева – врубается в основание на 70 мм.

Оптимальным сличается пролет в 2,5–4 мм, максимальным – в 6 м. Если величина больше, балки изготавливают из клееного бруса. При очень большой длине пролета могут понадобиться дополнительные опорные конструкции – колонны, перегородки. На фото – перекрытие, собранное из клееного бруса.

Определение параметров

Сечение бруса для перекрытия вычисляют в соответствии с установленнной нагрузкой и величиной пролета. Лучший вариант – сечение в форме прямоугольника, в котором высота и толщина соотносятся как 1,4:1.Ширина может составлять 40–200 мм, а высота – 100–300 мм.

Как правило, подбирают такие размеры, чтобы высота превышала толщину теплоизолятора.

Дистанция между балками колеблется от 30 до 120 см. Зависит она и от полной нагрузки, и от величины листа утеплителя, и элементов подшивки. Кроме того, в каркасной постройке дистанция между балками должна в какой-то мере совпадать с шагом между стойками каркаса.

Балки перекрытия из клееного бруса первого этажа рассчитываются по той же схеме: прочностные характеристики у материалов близкие.

Полученные результаты проверяются по справочной таблице для определения размеров элементов для межэтажных перекрытий. При проверке учитывается, что прогиб для конструкций чердачного типа должен быть около 1/200, и для жилых мансард – 1/350.
На видео вычисление параметров балочной системы проиллюстрировано соответствующими схемами и пояснениями.

Применять готовые железобетонные перекрытия в деревянном доме нельзя по нескольким причинам:
вес изделий влечёт за собой риск обрушения всей постройки, взаимодействие холодного бетона и тёплой древесины приведёт к образованию конденсата, а, следовательно, к гнили и к грибку. Цена на плиты ЖБИ значительно превышает деревянные лаги. Поэтому для брусового или бревенчатого дома, естественно, более подходят природные пиломатериалы и их производные.
Как сделать перекрытие в брусовом доме – ответы ниже.

Свойства и разновидности деревянных балок

В первую очередь стоит понять, что такое перекрытия и для чего они нужны. Под перекрытиями обычно имеют в виду конструкции, которые используют для таких частей здания как:

• Жилые и мансардные этажи;
• Цокольные этажи и подвалы;
• Чердаки.

Верхняя часть перекрытия это своего рода основа для установки пола, а нижняя для установки потолка. Если говорить именно о деревянных балках, то они могут быть использованы только при строительстве домов из бруса. Ни одна конструкция из дерева не сможет выдержать вес железобетонных плит

Как и у любого другого материала у дерева есть свои плюсы  минусы. Начать обзор стоит с балок сделанных из непрерывного массива. Его используют в межэтажных перекрытиях. Для этого подходят только цельные изделия с длиной пролета не больше чем шесть метров. Это помогает достичь более высокой прочности.

Разные сечения балок

Если применяются клееные балочные перекрытия, то при их использовании можно перекрывать огромные пролеты. Это все благодаря технологии, с которой они были изготовлены. Для этой разновидности материала свойственна повышенная прочность. Их обычно используют в случаях, когда на все перекрытие будет приходиться большая нагрузка. У таких балок есть следующий перечень положительных свойств:

• Они более прочные;
• С их помощью можно перекрывать большие пролеты;
• Их достаточно просто устанавливать;
• Они мало весят;
• Больший срок использования.

Клееные балки могут достигать двадцати метров в длину. Их не требуется дополнительно зашивать, поскольку сами по себе они достаточно гладкие.

Как перекрыть 6 метровый пролет. Подготовка брусков или досок к укладке

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

• для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
• для не нагружаемого чердачного помещения 130-150 кг/м²;
• для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

Вывод

Мы перечислили все существующие способы сооружения перекрытий в доме, осветили их главные преимущества и недостатки. На основании этой информации подобрать оптимально подходящую конструкцию в зависимости от характера эксплуатации здания и предполагаемых нагрузок не составит особого труда.

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 12629 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 9119 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 7929 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 20918 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 17545 руб/штПодробнее

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 6504 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 14152 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 14868 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 14033 руб/штПодробнее

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 11351 руб/штПодробнее
