Как сделать гараж из сэндвич-панелей своими руками

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансов

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличаться

Продольный стык

Технология монтажа включает следующие основные этапы:

Иллюстрация	Описание действия
	Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
	На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
	Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
	Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
	Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
	Устанавливаем минераловатную изоляцию. Элементы укладываем встык
	Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
	На колоны крепим уплотнитель, отступив от наружного края 20 мм
	Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
	Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другу

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёж

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строения

Сэндвич-панели для гаража — свойства, преимущества и недостатки

Сэндвич-панели являются популярным строительным материалом, который имеет как положительные, так и отрицательные качества.

Таблица: плюсы и минусы сэндвич-панелей

Плюсы

Минусы

В сравнении с кирпичом, пеноблоком или древесиной для возведения гаража потребуется меньше времени. При наличии готового фундамента такое строение можно возвести за несколько дней.
Из этого лёгкого материала можно сделать конструкцию, не требующую установки тяжёлых типов фундамента. Это особенно актуально, когда под местом застройки заложены технические коммуникации.
Панели можно транспортировать без привлечения тяжёлой техники, потому что они лёгкие. Небольшой вес панели облегчает труд строителей и сокращает время возведения гаража.
Готовую конструкцию можно без проблем модернизировать, добавляя или удаляя фрагменты панелей.
Сэндвич-панели — недорогой и доступный материал. Он обладает хорошими тепло- и звукоизолирующими свойствами.
Строительство гаража и других сооружений из сэндвич панелей можно производить как в летний, так и в зимний период.
Материал способен выдержать нагрузку при вертикальном давлении до 6 тонн, ветровое сопротивление до 48 кгс/м² и землетрясение в девять баллов.

На стены из этого материала не рекомендуется устанавливать большие полки и другие тяжёлые конструкции.
Если монтаж производится при отрицательных температурах, необходимо следить, чтобы замковая часть панелей не обледеневала.
Панели, содержащие базальтовые добавки, имеют худшие показатели теплоизоляции по сравнению с однородными материалами.
Типовой гараж, построенный из таких панелей, прослужит не более 50 лет.
Для предотвращения образования коррозии металлический каркас конструкции требует дополнительной обработки. Если поверхность панели деревянная, то перед монтажом её следует обработать противогрибковыми пропитками и антипиренами.

Несмотря на множество положительных качеств, такое сооружение ещё и красиво выглядит

Технические характеристики сэндвич-панелей

Сэндвич-панель представляет собой многослойную плиту, в которой между внешними защитными слоями установлен утеплитель. В качестве утеплителя используется минеральная вата, а также пенополистирольные или пенополиуретановые плиты. Внешние слои сэндвич-панелей изготавливают из гладких и профилированных металлических листов, а внутренние — из устойчивых к химическому воздействию пластиковых сплавов.

В продажу поступают сэндвич-панели длиной от 2 до 12 м при ширине 1 м. Заводская ширина этого строительного материала может быть как больше, так и меньше 1 м.

Конструкция сэндвич-панелей предусматривает замковую часть по краям. Она позволяет надёжно соединять соседние элементы в одной плоскости. Такое соединение обладает хорошими термоизоляционными свойствами, поэтому стены гаража не понадобится дополнительного утеплять.

По назначению сэндвич-панели делятся на:

Стеновые.
Кровельные.

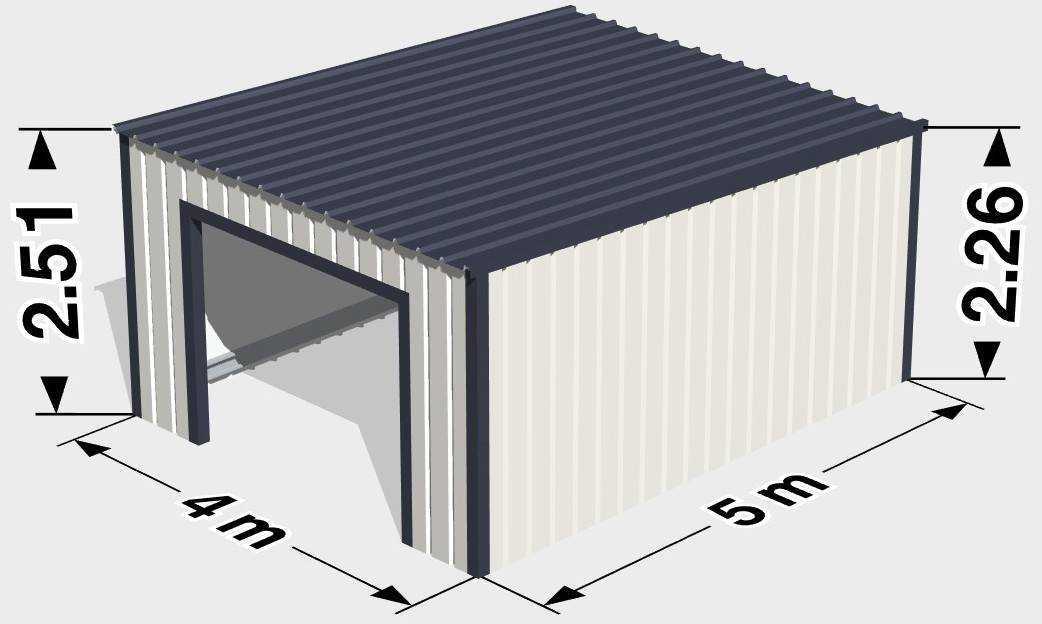

Выбор проекта гаража из сэндвич панелей

Будущее долголетие гаража закладывается на стадии проектирования

Гараж – не настолько сложное в конструкционном отношении строение, чтобы заказывать его проект в специализированных организациях. Можно самостоятельно сделать все схемы и расчёты. Для этого нужно определиться с несколькими параметрами:

Найти место для строительства гаража.
Выбрать размеры строения: его длину, ширину и высоту.
Решить, сколько окон будет в гараже и где они будут расположены.
Определиться с тем, какие будут ворота и пол.
Решить, принудительная будет вентиляция в строении или естественная.

Для строительства гаража рекомендуется выбирать СИП-панели с металлическим внешним покрытием и толщиной утеплителя от 10 см. Размер стандартного помещения для одной машины – 3х6 м. Гараж на два автомобиля должен быть более просторным. Наиболее часто возводят строения размером 6х6 м или 4х8 м.

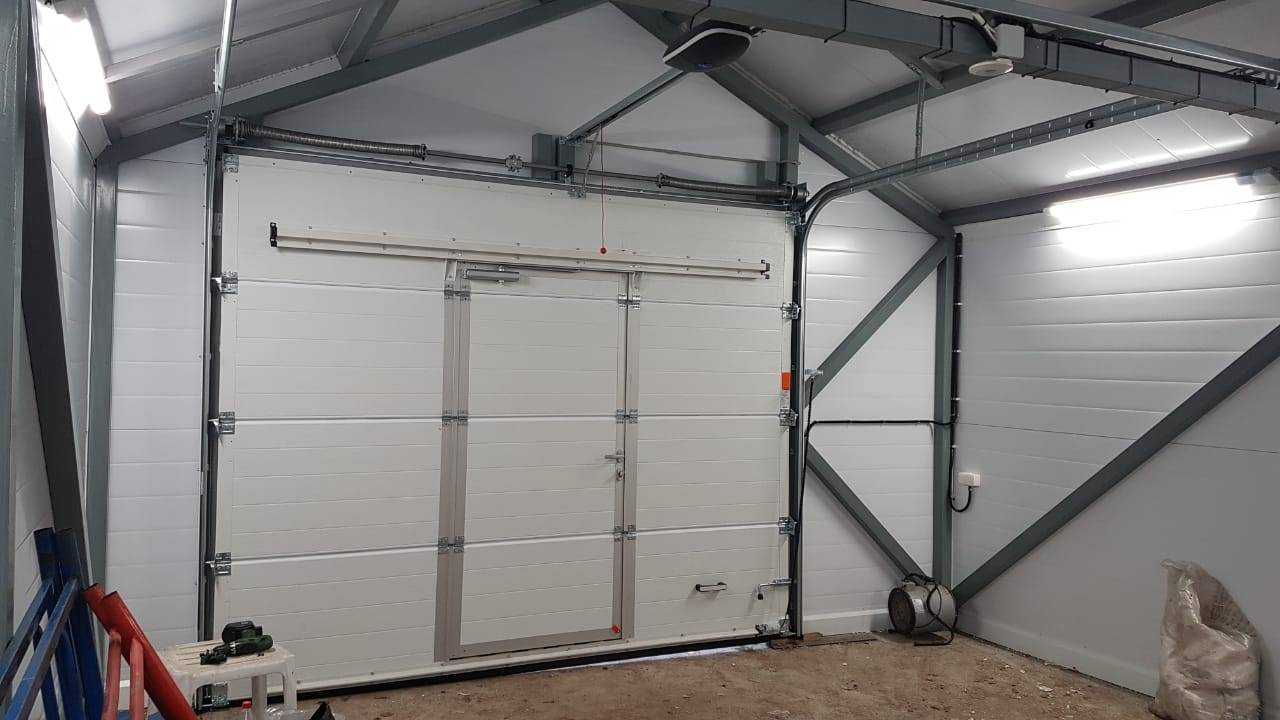

Варианты устройства ворот для въезда в гараж:

распашные;
откатные;
подъёмно-секционные;
рулонные (рольворота).

Большинство автолюбителей не одобряют наличие окон в гараже

Во-первых, это источник проникновения холода, что важно для регионов с холодным климатом. Во-вторых – дополнительные расходы на приобретение и монтаж оконного блока

Для этого помещения более важно наличие электропроводки и искусственного освещения.

Важный элемент гаража – пол. На стадии проектирования также нужно решить, потребуется ли смотровая яма. Есть несколько вариантов устройства пола в гараже:

земляной;
глинобитный;
деревянный;
бетонный;
из тротуарной плитки.

Крышу делают плоской или односкатной с углом уклона в 4-5°. Возможен монтаж и двухскатной кровли, но этот вариант используют намного реже по причине дополнительных финансовых расходов.

Из чего делают сэндвич панели

Сэндвич-панели — это трехслойная конструкция, которая состоит из двух наружных слоев жесткого материала и утеплителя, расположенного между ними.

Строение сэндвич-панели

Жесткий материал — чаще всего это оцинкованная сталь. И именно такой материал используют обычно, если строят гараж из сэндвич панелей. А бывают они еще из листовых полимеров, древесно-полимерных композитов (ДПК), плитных древесно-стружечных материалов (ОСП, фанеры, ГВЛ, ГСП и т.п.).

При использовании в качестве наружной оболочки оцинкованной стали, ее покрывают защитно-декоративным покрытием. Чаще всего это — один из колеруемых полимеров. Наиболее распространенные — полиэстер и пурал (пурал лучше по характеристикам, прочнее и долговечнее). Полимерная пленка увеличивает срок службы материала, делает его нечувствительным к воздействию агрессивных сред. Цвет покрытия сэдвич панелей из оцинкованного металла выбирается по таблице RR и RAL и в общей сложности может иметь более 240 оттенков.

Часть таблицы RAL

Утеплитель в сэндвич-панелях используется разный:

Базальтовая вата. Имеет хорошие характеристики, но боится намокания (теряет теплоизоляционные свойства), причем впитывает воду в виде жидкости и пара. При замерзании во влажном состоянии, после оттаивания может просто рассыпаться. Для устранения этого недостатка необходимо обеспечить герметизацию срезов, что при строительстве гаража проблематично.
Стекловата. Влаги не боится, но работать с ней очень проблематично — необходимо полное защитное облачение — плотная одежда, головной убор, перчатки, высокая обувь, плюс респиратор и очки. Материал очень колкий, а мельчайшие частицы проникают везде. Имеет неплохие характеристики, но используется редко.
Пенополистирол. Легкий материал с ячеистой структурой. Не боится влажности, имеет очень хорошие теплоизоляционные свойства, относится к слабогорючим материалам. Его недостатки — сминаемость при нагрузках (компенсируется жесткостью наружной оболочки), его любят грызть насекомые и мелкая живность. Неплохой вариант, но не лучший.
Пенополиуретан. Отличный теплоизоляционный материал, характеристики которого не зависят от влажности. Он не гниет, в нем не размножаются бактерии и грибки, его не любят насекомые и грызуны. Недостаток — высокая цена, соответственно, и сэндвич-панели с таким заполнением стоят дороже.

Если есть возможность, лучше строить гараж из сэндвич панелей с пенополиуретановой теплоизоляцией. Хоть получится и дороже, но никаких проблем даже в случае повышения влажности не будет.

Виды профилей стеновых сэндвич-панелей

По виду профиля сэндвич-панели бывают стеновые и кровельные. Отличаются они формой профиля (высотой гофры) и размерами:

Стеновые бывают:
- шириной от 1000 до 1200 мм:
- толщиной от 60 до 260 мм.
Кровельные:
- ширина — 1000-1600 мм;
- толщина 20-260 мм.

Соединяются листы сэндвич-панелей между собой замками разной формы. У стеновых обычно замок «в шпунт», у кровельных — «внахлест».

Замки сэндвич-панелей разных видов

Стеновые панели могут быть с гладкими или профилированными стенками. Профили могут быть обычными (гофра разной высоты/ширины) а могут — декоративными.

Этапы строительства

Четко определенная последовательность действий должна ответить на вопрос владельца — как построить надежный гараж из сэндвич панелей. Первым в списке работ выступает фундамент. По большому счету, гараж из сэндвич панелей может вовсе обойтись без него и просто ограничиться ровной поверхностью. В качестве такого основания может выступать любой забетонированный участок. После чего следует возведение каркаса строения из металлического профиля, который, как правило, входит в комплектацию сендвич изделий. Далее выполняется обшивка — закрепление готовых панелей на каркасе. Последним этапом в серии работ будет установка выбранного типа ворот. Теперь про каждый пункт подробнее.

Подготовка фундамента

Монолитный фундамент

Если в гараже предполагается бетонное напольное покрытие, то имеет смысл заливка монолитного фундамента. Массивность в данном случае не требуется, достаточно вырыть неглубокий, до полуметра, котлован. После утрамбовки грунта на его дно необходимо установить, так называемую, песчаную подушку и накрыть ее слоем щебня.

Далее в котловане необходимо организовать на небольшой высоте опалубку, чтобы избежать попадания воды. Затем следует установить армированную сетку из прутьев средней толщины, связанную монтажной проволокой. После чего можно все заливать бетонным раствором и с помощью правила аккуратно разровнять поверхность.

Установка каркаса

Металлический каркас гаража

Стальные профили металлического каркаса соединяются с помощью сварки либо же посредством специальных шурупов. С помощью дюбелей на фундамент устанавливается закладной профиль, иначе называемый ригелем. От точности расчетов при установке ригеля будет зависеть дальнейшая симметрия архитектурных форм постройки. Профиль выравнивают по горизонтали, затем следует монтаж гидроизоляционной ленты в пространство между ним и фундаментом.

Расстояние между прямоугольными ребрами каркаса зависит непосредственно от габаритов сэндвич изделий.

Установка панелей на каркас

Установка сэндвич панелей

Зачастую производится вертикальным методом размещения изделий. После выравнивания с помощью отвеса панели крепятся саморезами с резиновой шайбой к обрешетке каркаса. Соединение самих сэндвич панелей осуществляется посредством предусмотренных для этого замков и герметика. Монтажные работы должны начинаться от угла. Снаружи стыка с фундаментом устанавливается отлив. После обшивки стен переходят к покрытию крыши с установкой верхних водоотводов.

Образец крепления сэндвич панелей

Теперь можно переходить к монтажу ворот. Технология обшивочных работ точно та же, с учетом того, что ворота могут быть как обычного — петлевого типа, так и роллетными.

Плюсы и минусы

У любого современного стройматериала есть как сильные, так и слабые стороны. Сэндвич-панели – не исключение.

Достоинства:

Высокая скорость строительства, что способствует снижению его сроков в 10 раз и больше – это наглядно демонстрируют быстровозводимые модульные автобоксы.
Возможность всепогодной установки пенополиуретановых сэндвичей, исключающих влагонакопление и устойчивых к отрицательным температурам.
Беспроблемная транспортировка и снижение затрат на перевозку стройматериала, так как панели отличаются не только прочностью, но и относительно небольшим весом.
Пониженная нагрузка на основание в 100 раз или больше. По этой причине отпадает необходимость исследовать грунт перед строительством и можно сэкономить на возведении капитальной несущей конструкции.

Исключают необходимость в дополнительной отделке, поскольку плиты представляют собой заводской продукт, полностью готовый к использованию. Фасадные сэндвичи могут похвастаться идеальной поверхностью, которой просто не нужна как внутренняя, так и наружная отделка.
Гигиеничность: устойчивость к поражению грибком или плесенью, благодаря чему их используют для возведения объектов пищевой промышленности и общественного питания.
Низкие показатели влагопоглощения, даже в условиях нарушения герметичности в местах соединения панелей друг с другом они не будут превышать 3%.

Отдельно нужно сказать про отличные теплоизоляционные свойства этого материала. Сердечник из базальтовой ваты с учётом толщины сэндвича 15 см обеспечивает такую же теплоизоляцию, как обычная кирпичная стена толщиной 90 см, что даёт возможность сокращения расходов на оплату отопления строения в процессе эксплуатационного пользования.

В отзывах пользователи сборных гаражных боксов часто отмечают, что хранение авто в тёплом и, что немаловажно, сухом гараже, где минимальная влажность поддерживается благодаря продуманной системе вентиляции, продлевает срок службы деталям и агрегатам. Да и заниматься обслуживанием или ремонтом «железного коня» в тёплом боксе намного комфортнее, чем в холодном помещении. К недостаткам можно отнести:

К недостаткам можно отнести:

Непродолжительный срок службы – порядка 45-50 лет. Хотя по уверениям изготовителей, оцинкованная сталь, используемая в качестве оболочки сэндвич-панелей, обладает высокими физико-техническими свойствами. Плюс защиту самой оболочки обеспечивает грунтовка в совокупности с антикоррозийным и полимерным покрытием. Стоит ли уповать на это – решать вам.
Невозможность установки на стенах габаритных навесных полок или других тяжёлых мебельных конструкций.
Необходимость контролировать состояние замковых частей сэндвичей при монтаже в условиях низких температур.
Отсутствие «вандалоустойчивости», как у железобетонных сооружений или строений из кирпича, поэтому существует риск взлома или поверхностных механических повреждений – сколов, царапин.
Использование панелей из базальтового волокна в обязательном порядке требует хорошую вентиляцию. В отличие от однородных материалов, сэндвичи из минваты обладают худшей теплоизоляционной способностью.
Вероятность появления сквозняка из-за щелей на участках стыковки соседних панелей в случае нарушения схемы сборки и промерзание стыков конструкции в морозную погоду.
Довольно высокую стоимость постройки, но поскольку покупка того же бетона, кирпича или качественного пиломатериала обходится дороже сэндвичей, то всё это относительно.

Дополнительные материалы и инструменты

Для возведения гаража, помимо сэндвичей, понадобятся и другие расходники и инструменты.

Если планируется фундамент:

цемент марки М200-М250;
щебень и песок;
толстая фанера или обрезная доска для формирования опалубки;
арматура диаметром 12 мм для укрепления фундамента;
битумная мастика.

Если планируется только грунтовое основание, то – гравий или щебень мелкой фракции и песок.

Из инструментов понадобятся:

бетономешалка;
лопаты (совковая и штыковая);
ножницы по металлу;
циркулярная пила или ножовка;
шуруповерт;
перфоратор или дрель;
рулетка и уровень;
болгарка;
саморезы (болты, гайки);
монтажная пена и герметик;
колышки и веревка;
сварочный аппарат (если каркас из металла).

Какие панели выбрать?

Сэндвич-панели — продукт современных технологий, пользующийся большой популярностью в строительстве зданий на каркасной основе. Имеет трёхслойную структуру, сильно напоминающую бутерброд — два слоя обшивки и утеплитель посередине. Большое распространение на рынке получили СИП панели — разновидность «сэндвичей».

Для гаража этот материал тоже подойдёт, но более практичным решением будет выбор сэндвич-панелей с металлическими верхними слоями из оцинкованной стали. Они лучше выдерживают действие агрессивных веществ, которые бывают в гараже — бензина, паров воды, растворителей. Можно выбрать панели с гладким наружным профилем или декоративным — под сайдинг или бревна. Материал утеплителя повлияет на теплоизоляционные характеристики постройки и её конечную стоимость.

Строение сэндвич панели

Как правильно построить гараж из сэндвич-панелей своими руками

После тщательной подготовки сборка конструкции займёт не более двух дней. Единственная задержка – срок застывания фундамента. Летом при температуре от +18 до +22°C примерно 80% номинальной прочности будет набрано через 14-20 дней. Для точного расчёта пользуются специализированными таблицами. Ниже приведены особенности важнейших сборочных операций.

Создание фундамента под гараж из сэндвич-панелей

Для разметки основания применяют деревянные колья и верёвку подходящей длины. Копают траншею с размерами под расчётный фундамент. Дно выравнивают, засыпают увлажнённым песком. Подсыпку трамбуют до получения плотного слоя в 10-12 см. Сверху размещают гравий. Образованная структура обеспечивает демпфирование в сильные морозы, предотвращая повреждение фундамента пучением грунта. Дополнительно получается локальная дренажная система.

Устанавливают опалубку и силовой каркас

Дно и стены закрывают рубероидом или другим изолирующим материалом. Заливают бетонную смесь, выравнивают поверхность. В качестве альтернативы можно сделать надёжное основание из бетонных блоков. Плитные и свайные фундаменты применяют на слабых грунтах.

Возведение каркаса для гаража из сэндвич-панелей

Силовую часть конструкции можно сделать из деревянных брусьев с размерами сечения 10×10 см. Работать с таким материалом проще, чем с металлом. Однако его надо будет хорошо защитить от гниения. Для этого используют специализированные глубинные пропитки.

Металлические части каркаса скрепляют болтовыми соединениями или сваркой. В первом случае применяют стандартные простые инструменты. Во втором понадобится специализированное технологическое оборудование.

Сборка крупной двухэтажной конструкции

Монтаж стеновых и кровельных элементов

При выполнении этих рабочих операций обращайте внимание на следующие нюансы:

Края сэндвич-панелей для гаража изолируют от прямого контакта с фундаментом.
Для присоединения используют верхний и нижний профиль. При большой высоте используют дополнительную горизонтальную перемычку.
Применяют саморезы с резиновыми прокладками, которые препятствуют проникновению влаги.
Расстояние между ними выдерживают не более 50 см.
В стыки между плитами наносят герметик. Также применяют специализированную уплотнительную ленту.
На торце свеса кровли устанавливают жёлоб для сбора и отвода дождевой воды.

Угловые узлы закрывают снаружи/изнутри специальными накладками

В соответствующих местах монтируют отливы

Полимеры легко повреждаются высокой температурой, поэтому болгарку применяют только на стальной оболочке. Чтобы исключить неверные действия, рекомендуется заказывать изделия с нужными размерами непосредственно у производителя (продавца).

Изготовление каркаса гаража

Если каркас собирается из дерева, брусья необходимо обработать антисептическими и противогрибковыми пропитками. Соединяться элементы будут металлическими уголками. Стальной профиль можно скреплять сваркой.

По сути, каркас представляет собой 4 прямоугольника из усиленных несущих стоек и цокольного ригеля, которые соединяются вертикальными и горизонтальными перемычками. Собирается конструкция следующим образом:

К фундаменту прикрепляется цокольный ригель, входящий в комплект поставки сборного гаража. Фиксация осуществляется при помощи анкеров для бетона

Важно тщательно проверить горизонтальную, вертикальную ровность установки и углы между элементами ригеля — конструкция должна представлять собой идеальный прямоугольник.
Стенки собираются по отдельности на ровной поверхности, чтобы не допустить ошибок в геометрии. Сначала сооружается прямоугольник из усиленного профиля, после чего устанавливаются вертикальные ребра жесткости. Для большей надежности делаются дополнительные горизонтальные перемычки

В передней стенке необходимо оставить место для ворот, сделав их обвод из усиленного профиля.
Собранные стенки вставляются в цокольный ригель, прикрепляются к нему и соединяются между собой в углах гаража.

Для большей надежности делаются дополнительные горизонтальные перемычки. В передней стенке необходимо оставить место для ворот, сделав их обвод из усиленного профиля.
Собранные стенки вставляются в цокольный ригель, прикрепляются к нему и соединяются между собой в углах гаража.
