Правила надежного армирования ленточного фундамента

Когда и как устанавливать арматуру

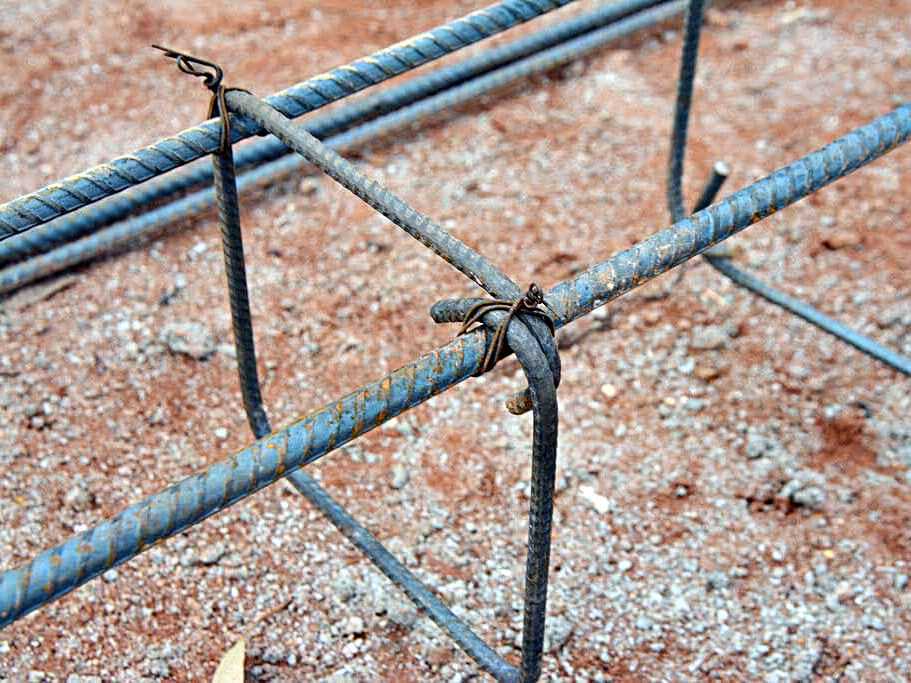

Вязать армирующий пояс можно прямо на месте, в траншее

Со способом соединения определились. Теперь необходимо выбрать, где собирать каркас. Есть два метода:

• Собирать на месте в траншее. В этом случае на подготовленное основание (песчаная или гравийно-песчаная утрамбованная подушка) укладывают кирпичи (или их половинки). Кирпичи обеспечат требуемые 5 см от низа заливки. Располагать их нужно через полметра, чтобы конструкция не провисала. Потом порядок действий такой:
  • на кирпичи укладывают продольные прутки (загнутые на концах, согласно схеме укладки);
  • вяжут нижний пояс — крепят с выбранным шагом поперечины из гладкого прутка;
  • устанавливают вертикальные стойки, снова провязывая соединения нижнего пояса;
  • привязывают продольную арматуру верхнего пояса;
  • довязывают поперечины.

• Сборка происходит за пределами траншеи. Связываются отдельные модули, которые в готовом виде переносят и устанавливают внутри опалубки на такие же кирпичи или специальные стойки. Модули связываются на месте в единую конструкцию.

Оба способа используются. Удобнее, наверное, второй — находится в узкой траншее неудобно. К тому же можно повредить пленку, которой часто выстилают дно и стены опалубки (для минимизации утечек бетона и предотвращения его пересыхания).

Но при большой длине готовых модулей нужно будет каким-то образом доставить совсем нелегкую и довольно гибкую конструкцию к месту, да еще и ровно опустить ее на дно траншей. Тут без техники не обойтись. Так что тоже — есть трудности и недостатки.

Как сделать армирование фундамента своими руками

Создать армопояс для основания под дом можно в несколько этапов. На каждом из которых есть свои нюансы и правила.

Опалубка и подушка

Приступать к армированию фундамента следует только после того, как будет сформирована песчано-щебенная подушка и опалубка. Для последней потребуются деревянные, фанерные или листы из OSB. Чем выше будет основание, тем плотнее и прочнее должны быть листы. После заливки им придется выдержать достаточно мощное распирающее усилие бетона.В готовой конструкции не должно быть зазоров, превышающих 0.3 см. Это позволит избежать деформации конструкции опалубки. По периметру траншеи обязательно устанавливают распорки, длина которых должна в два раза превышать высоту основы. Располагают их — на уровне в 70 % от общей высоты основания (от низа).

Внутреннюю поверхность деревянных лесов смазывают маслянистой жидкостью (отработкой). Это поможет сохранить целостность плит опалубки и легко отсоединить их от массы бетона. Частные застройщики часто используют эти элементы на других этапах строительства.

Песчаная подушка должна быть высотой до 200 мм, утрамбованной и ровной. Для того, чтобы избежать прямого контакта арматуры и песка, по всей длине прутка под него укладывают половинки кирпича — через каждые 100 см.

Армирование

Связывать арматуру в сетку можно прямо в опалубке или рядом с ней. Затем готовые кассеты помещают в желоб. Вязка скелета поэтапно:

1. Выложить стрежни, которые должны формировать поперечный каркас, на 10 см короче, чем общая ширина бетонной ленты.
2. Выложить два нижних хлыста для формирования первого уровня пояса, соединить с соблюдением длины нахлеста. Связать арматурные стержни проволокой или хомутами.
3. Установить вертикальные опорные элементы в местах соединения с перпендикулярными прутками — на 10 см короче, чем высота готовой конструкции основы.
4. Сформировать элементы верхнего пояса. Соединить его с вертикальными прутками.

Если части сети собирают рядом с опалубкой для фундамента, связать их нужно будет прямо в желобе.

Края арматуры не должны доходить до края бетонной конструкции на 500-600 мм. Такой зазор формирует бетонный слой, который защитит прутки от коррозии и механического повреждения. Делать углубление больше не рекомендовано. В таком случае металлический скелет перестанет выполнять свою основную функцию.

8 этап – заливка бетона

Заливка ленточного фундамента выполняется двумя способами в зависимости от объема работ и степени их механизации. В частности:

послойная заливка. Метод используется в большей мере, когда работы выполняются своими руками, а бетон готовится самостоятельно. Этот способ хорош тем, что бетонная смесь равномерно засыхает, но требует внимательности при замешивании раствора

Важно обеспечить смеси одинаковую консистенцию и оптимальное количество воды;
одновременная заливка. Используется, когда заливается готовый бетон из бетономешалки

В этом случае важно своевременно удалить воздух из массива бетона. Для этого раствор протыкают куском арматуры и уплотняют бруском.

Бетон заливается до уровня, обозначенного на внутренней стороне опалубки. Чтобы добиться равномерного заполнения наземную опалубку периодически простукивают. Верхний слой бетона выравнивается мастерком. Если бетон залит по уровню опалубки, удобнее использовать прави?ло.

Затем поверхность бетона посыпают сухим просеянным цементом (удобно наносить через сито) и накрывают ветошью. Наличие цементной посыпки исключит растрескивание бетона, а ветошь защитит его от неравномерного высыхания. При выполнении работ в сухую жаркую погоду поверхность бетона следует смачивать водой для равномерного высыхания. После набора прочности (70%), опалубка, удерживающая бетон, демонтируется.

Примечание. Экономия на составляющих бетона или нарушение технологии его заливки может обернуться потерей прочности, что повлечет за собой неравномерное проседание дома, появление трещин на стенах и прочих негативных явлений.

Пункт первый – выбор материалов

Прежде, чем создавать каркас из арматуры, нужно правильно выбрать саму арматуру. Ее существует несколько разновидностей, так что обоснованный корректный выбор расходных материалов позволит сэкономить средства.

Какую арматуру использовать для ленточного фундамента

Арматура различается по целому комплексу характеристик. Но частный застройщик должен выбирать тот вариант, что оптимален для малоэтажного строительства. Сейчас в основном применяются два вида армирования: из металла и стеклотекстолита. Металл дешевле, стеклопластик легче.

Но в частном строительстве все же лучше применять именно металл. Все потому, что конструкция фундамента не отличается прямолинейностью, и рано или поздно каркас придется изгибать. И металлические прутья согнуть самому получится. А вот стеклопластиковые элементы с изгибом готовят заранее, на заводах-производителях – согласно проектной документации.

Арматура может иметь гладкую или рифленую поверхность. Выбирать следует однозначно вариант с рифлением. Поперечные ребра на поверхности прута помогают фиксировать его в толще бетона. И готовое изделие получится прочнее из-за лучшего удержания каркаса.

Для некоторых железобетонных изделий, изготавливаемых промышленным способом, закладываемый металлический каркас предварительно грунтуют. Но в кустарных условиях такой подход невозможен, да и не нужен. Достаточно просто очистить стальные прутья от ржавчины механическим способом (щеткой крацовкой, например) – если они долго пролежали под открытым небом и изрядно заржавели. Если налет ржавчины чуть заметен, то и беспокоиться не о чем. Можно сразу приступать к подготовке каркаса.

Вязание арматуры при помощи специального приспособления – вязального станка

Чтобы создать этот инструмент, нужно взять несколько досок толщиной 20 миллиметров, отрезать 4 доски по длине арматуры, соединить по две на расстоянии, равном шагу вертикальных стоек, создав 2 одинаковых шаблона. Далее выполняют две вертикальные подпорки высотой, равной высоте сетки арматуры. Подпорки сооружаются с боковыми угловыми упорами, для работы лучше выбрать ровную площадку.

Приспособление используется так: на две сбитые доски устанавливаются ноги упоров, две верхние доски ставятся на верхнюю полку упоров, фиксируются. Все, макет арматурной сетки готов, теперь можно быстро вязать. Достаточно поставить на размеченные места вертикальные распорки арматуры, зафиксировав их гвоздями, прутки установить на каждую стальную перемычку, сделав так по всем сторонам каркаса. Далее берем крючок и проволоку – все, можно вязать. Такое устройство актуально там, где планируется создавать много однотипных секций сетки.

Что необходимо учитывать при армировании ленточного фундамента

1.

Бетон способен выдерживать высокие нагрузки на сжатие, но не может выдерживать нагрузки на изгиб и растяжение. Для предотвращения разрушения ленточного фундамента под воздействием нагрузок его необходимо армировать (усилить).

2.

Армирование фундамента позволяет равномерно распределить нагрузки по всей железобетонной конструкции и предотвратить его разрушение. В качестве материала для армирования, повышающего прочность конструкции, используется стальная или композитная рифленая строительная арматура. Для армирования ленточных фундаментов используются, так называемые, пространственные арматурные каркасы. Ниже на рисунке приведена его схема.

Основную «работу», связанную с компенсацией и распределением нагрузок, выполняет продольные стержни арматуры.

Рабочая продольная арматура — это тип арматуры, применяемой в железобетонных конструкциях для усиления и обеспечения прочности в продольном направлении. Она предназначена для принятия и передачи продольных нагрузок, которые возникают в конструкции в результате веса, нагрузок от строения или внешних сил.

Цель рабочей продольной арматуры — предотвратить разрушение или деформацию конструкции под действием продольных нагрузок. Она принимает напряжения, вызванные растяжением, сжатием или изгибом, и перераспределяет их по всей конструкции, повышая ее прочность и устойчивость.

3.

Продольные стержни рабочей арматуры перевязываются с горизонтальными и вертикальными подпорками. Как правило их делают в виде замкнутого контура — хомута. Использование хомутов упрощает формирование арматурного каркаса и делает конструкцию более надежной.

4.

Расстояние между хомутами должно составлять не более 30 см.

Поперечные и вертикальные стержни или хомуты необходимы для закрепления и фиксации продольных стержней в единую конструкцию, поэтому их называют конструкционной арматурой.

5.

Прутья арматуры связывают вязальной проволокой диаметром от 1,2 до 2 мм.

6.

При монтаже арматурного каркаса важно следить за тем, чтобы он был полностью погружены в бетон. Чтобы защитить арматуру от воздействия внешних факторов достаточно 30-50 мм бетонного слоя со всех сторон

Для формирования защитного слоя определенной толщины удобно использовать пластиковые фиксаторы.

7.

Если длины арматурного стержня не хватает на всю длину фундамента, применяют стыковку с нахлестом. Для ленточного фундамента перекрытие стержней должно составлять не менее 20 диаметров используемого прутка, но не менее 25 см. Прямое соединение прутьев не допускается.

8.

В конструкции ленточного фундамента наибольшую нагрузки принимают углы и места примыкания перегородок. Для успешного перераспределения нагрузок при армировании углов и перемычек применяют Г-образные или П-образные хомуты: пруток с одной стороны загибается на другую. Размер этого загиба должен составлять не менее 60-70 см. Схемы расположения арматуры приведены на рисунках ниже.

9.

В углах, шаг установки поперечных перемычек уменьшается в два раза. В этих местах они принимают участие в перераспределении нагрузки.

10.

Расстояние между стержнями рабочей арматуры должно составлять не более 40 см. Соответственно, если ширина или глубина фундамента составляет более 50 см, с учетом защитного слоя бетона, необходимо использовать не 4, а 6 и более стержней рабочей арматуры.

11.

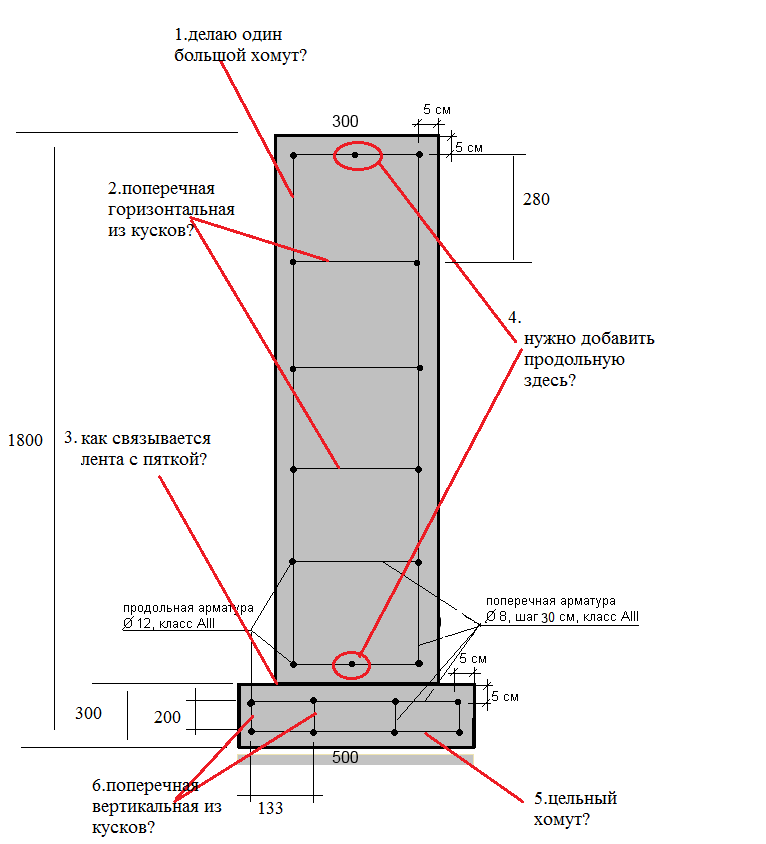

На грунтах с невысокой несущей способностью или при строительстве тяжелых зданий, применяют ленточные фундаменты с подошвой. Подошва распределяет нагрузку на большую площадь, что обеспечивает дополнительную устойчивость фундамента. Для предотвращения разрушения подошву также необходимо армировать.

Инструменты для вязки арматуры

Правильно создать прочный каркас «голыми руками» слишком трудно. Операция вязки даже при использовании мягкой проволоки требует приложения остаточно больших усилий.

В строительном магазине можно приобрести специальное приспособление для упрощения рабочих процедур

Оптимальным вариантом является применение инструментов с электрическим приводом. Они, а также другие технические средства, рассмотрены подробно в следующих разделах статьи.

Вязальный пистолет для арматуры

Набор для увязки каркаса

В стандартный комплект современные производители включают:

• Механизм с электроприводом, который создает узел и обрезает проволоку.
• Аккумулятор с отдельным блоком питания. Его наличие упрощает выполнение работ в автономном режиме, без подключения соединительных проводов к сети питания 220 V.
• Чехол, предназначенный для закрепления инструмента на поясе монтажника.
• Инструкции по эксплуатации и чемоданчик для транспортировки и хранения.

Проволока для пистолета предлагается в намотанном виде, на небольших катушках. Производители настоятельно рекомендуют применять только сертифицированные расходные материалы, чтобы продлить срок службы техники, сохранить гарантийные обязательства.

Следующие преимущества пригодятся при выборе такого варианта:

• высокое качество связанных с одинаковым усилием узлов;
• увеличение производительности в 2-4 раза по сравнению с ручными методиками;
• снижение утомляемости;
• возможность выполнения рабочих операций в широком температурном диапазоне.

Для объективности анализа надо не забывать о некоторых ограничениях.

Такой аппарат подходит для скрепления открытых узлов

Проникновение в нижний ярус, сложные угловые места с крупной техникой затруднительно.

Поэтому в реальной ситуации современное техническое оснащение дополняют специальным крючкомКачественная проволока для пистолета стоит дорого

Приобретать это оборудование для реализации разового плана не имеет смысла. Дешевле – взять его в аренду на необходимое количество дней. Следует приобрести достаточное количество расходных материалов и дополнительные приспособления для выполнения рабочих операций вручную.

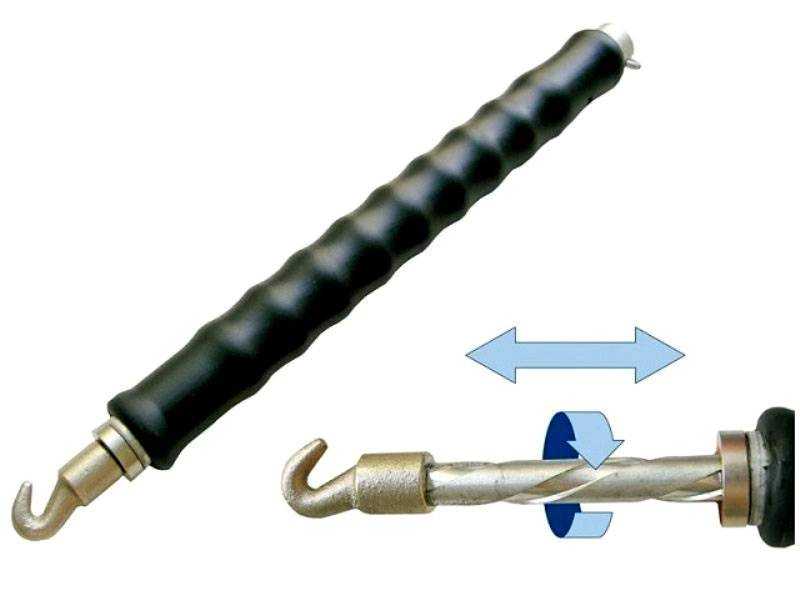

Крючок для вязки арматуры

Простейшее приспособление для создания узловых соединений из проволоки можно сделать своими руками из обычного гвоздя

С таким компактным инструментом удобно работать в узких траншеях, труднодоступных местах. Совершенствование самодельной конструкции поможет улучшить ее потребительские характеристики:

• Для изготовления вязального крючка можно использовать подходящий по длине отрезок арматуры с минимальным диаметром (6 мм).
• Прочность этого металла выше по сравнению с гвоздем. Наличие выступов на поверхности упросит выполнение рабочих операций с проволокой.
• Создать необходимую форму можно без чертежей, по образцу фабричного изделия, рисунку, фото.
• Толщину и длину ручки, иные параметры изделия не сложно подобрать с учетом предпочтений и физиологии конкретного пользователя.

Индивидуальным инструментом работать удобнее, чем фабричным крючком, рассчитанным на среднестатистического человекаНе сложно разобраться с тем, как сделать простое приспособление для вязки. Но полуавтоматический крючок лучше приобрести в магазине

В этом устройстве вставлен пружинный механизм, который обеспечивает вращение зацепного устройства и петли проволоки. Винтовая нарезка перемещает шток вверх для затяжки узла. В совокупности эти действия ускоряют выполнение рабочих процессов, снижают нагрузку на пользователя.

Опытные мастера используют для решения аналогичных задач автоматический шуруповерт, или электрическую дрель

Они закрепляют крючок в патроне. Концы проволоки, свернутые в кольцо, вращаются с помощью электромотора, быстро и без лишних физических усилий. Как и с пистолетом для вязки, в данном случае также лучше применять инструмент со встроенным аккумулятором.

Необходимость армирования элементов фундамента

Армирование фундамента требуется для придания бетонному монолиту такой характеристики как растяжение. Пояснение — сам по себе бетон материал прочный, но совсем не пластичный. Он отлично справляется с нагрузками в направлении сжатия. Но вот при попытках его растяжения происходит разрушение слоя.

Чтобы при различных воздействиях на фундамент такого не произошло, внутрь бетонного основания помещают стальной скелет, который берет на себя все усилия по растяжению. Процент армирования рассчитывается с учетом от 3 до 5%. Правильное армирование ленточного фундамента гарантирует прочность каркаса ленточного фундамента и долгий срок службы.

Для строительства двухэтажного дома и более применимы варианты классической ленты и Т-образного ленточного фундамента. Технология армирования Т образного типа аналогична работе с обычной лентой, но необходимо также располагать арматуру в расширенном основании.

Правила армирования ленточного фундамента предусматривают укладку стальных стержней в вертикальном и горизонтальном положении (как для одноэтажного, так и для двухэтажного дома). При этом каждый испытывает свой тип нагрузки:

• горизонтальные минимизируют возможность разрыва и удерживают воздействия по изгибу;
• вертикальные укрепляют и упрочняют срез.

Поэтому монтаж арматуры для фундамента требует применения прутков разного сечения, на основании оказываемого на них воздействия.

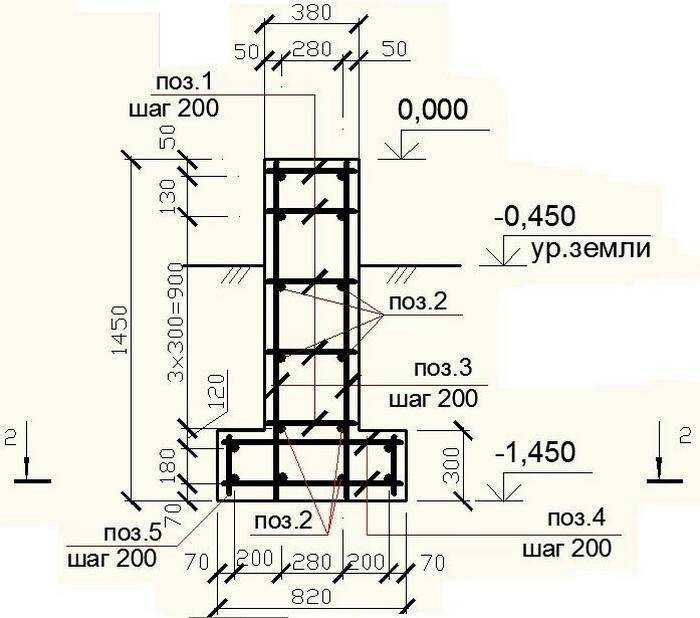

Подошвы

Подошва под ленточный фундамент может быть применима на различных типах почвы. Особенно актуально ее использование на зыбком или торфяном грунте. Главное условие обустройства: размещение ниже уровня промерзания почвы от 20 до 30 см.

Как правильно сделать армирование подошвы? Оно осуществляется по тем же принципам, как и монолитного ленточного основания. Для начала нужно заглубиться до устойчивого слоя грунта.

При этом стоит учитывать возможность пучения грунта, которое может разрушить основу. Чаше всего этому процессу подвержены глинистые почвы. Поэтому закладывая подошву на них необходимо заложить подошву ниже уровня промерзания. Если строительство ведется на крупнозернистом песчаном грунте, то достаточно заглубить на 0,5 м.

В процессе армирования нужно уделить внимание углам: арматура не должна упираться в угол, а в местах стыка стен монтируют согнутые прутья. Собранный каркас должен располагаться равноудаленно относительно стен опалубки

Заливая, обеспечивают покрытие каркаса слоем, минимальная толщина которого равна двум диаметрам прутов.

Углов

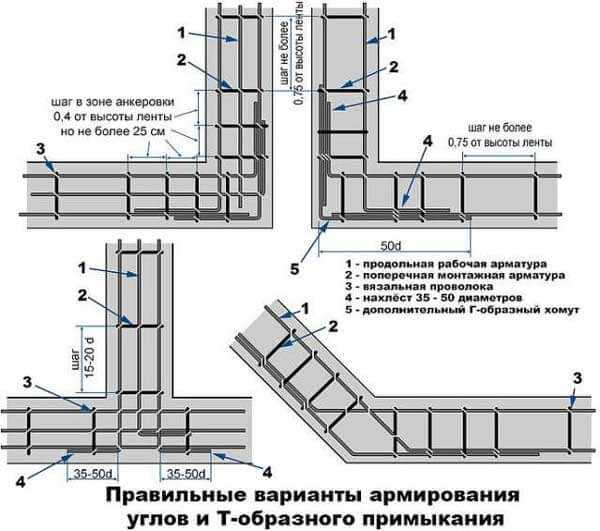

Как вязать углы арматуры? Правильное армирование углов ленточного фундамента обеспечивает прочность основания и долгий срок эксплуатации конструкции. Обусловлено это встречей на углах ленточного основания двух векторов давления от сходящихся стен. При этом суммарный вектор силы направлен внутрь строения.

Поэтому очень важно установить на угол для армирования согнутые горизонтальные пруты, не допуская стыкования двух отдельных блоков на границе стен. Чтобы согнуть арматуру сечением от 14 мм применяют специальные станки

Если используется меньший диаметр, то можно выполнить работу вручную. Обвязка арматуры выполняется проволокой.

Армированный по всем правилам угол является гарантом устойчивости всего каркаса.

Ленты

Прежде чем приступить к обустройству фундамента, необходимо ознакомиться с правилами: как правильно армировать ленточный фундамент своими руками. Есть варианты армирования только верха или только низа ленты. Но если проанализировать те силы, которые воздействуют на основание, а именно со стороны стен дома вес конструкции и со стороны земли силы морозного пучения, то приходят к выводу обоснованности комплексно всей ленты.

При этом допустимая ширина арматурного каркаса должна быть уменьшенной по соотношению с будущим монолитом. Процент армирования требует, чтобы вся железная конструкция была погружена в бетон.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

• цемента М 300 – М 800,
• щебня гранитных пород,
• среднефракционного песка,
• воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

• до 70 см – без продольной арматуры;
• от 71 до 90 см – один ряд;
• от 91 до 130 см – два ряда;
• от 131 до 170 см – три ряда;
• от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

1. Вес всех конструкций дома, включая фундамент.
2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

• T — удельная нагрузка от максимального веса строения (см. выше);
• k – коэффициент запаса (1,1);
• S – площадь подошвы (S = P/T);
• R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Для каких грунтов он подходит

Ленточный фундамент хорошо себя зарекомендовал на большинстве типов грунта. Однозначно не подходят для строительства ленты только торфяники, остальные варианты следует рассматривать особо.

Наиболее удачны скалистые или гравелистые почвы с низким залеганием грунтовых вод. Несколько хуже рыхлые пески. Наибольшую опасность представляют собой глины и суглинки, которые имеют свойство не пропускать воду, одновременно активно поглощая ее.

Такие грунты обладают значительными пучинистыми воздействиями и требуют производства больших объемов дополнительных работ — создание увеличенного слоя подсыпки, дренирование и утепление ленты.

9 этап – гидроизоляция

Любое основание нуждается в качественной изоляции от воды. Гидроизоляция ленточного монолитного фундамента выполняется по всей верхней поверхности или только по верхней плоскости (место примыкания фундамента к стеновому материалу).

Среди применяемых способов выделяют:

• напыление. Специальное оборудование наносит гидроизоляционный состав на поверхность фундаментной ленты. Плюс метода в том, что состав попадает в поры и пустоты, а минус – высокая стоимость;
• обмазка битумной мастикой. Обмазка выполняется по всему фундаменту, в т.ч. по заглубленной его части;
• использование рулонных материалов. Рубероид или его аналоги приклеиваются к стенкам фундамента с применением битумной мастики;
• нанесение грунтовки глубокого проникновения. Грунтовка проникает в бетон и надежно защищает его от разрушения.

Гидроизоляция верхней горизонтальной плоскости фундамента выполняется путем укладки рубероида в один или два слоя.

При высоком уровне грунтовых вод на участке, вероятных подтоплениях рекомендуется устройство системы водоотвода, т.е. нужно сделать дренаж фундамента.

Высота и ширина бетонной ленты

Каркасные строения опираются на обвязку фундамента, выполненную из швеллера или бруса. Ширина бруса чаще всего не превышает 15 см. При этом, согласно строительным нормам, этот показатель должен составлять 30-40 см. Так удастся получить необходимый показатель запаса прочности.

Показатель высоты монолитной конструкции, должен превышать показатель ширины на 200-400%. В случае стандартного коттеджа высота основания составляет 60-120 см. Если прибавить к этому глубину залегания, то получится полноценный цокольный уровень. Таким образом, можно сделать в доме балочные перекрытия или грунтовые полы.

В случае с перекрытиями из балок строителям придется добавить отверстия вентиляционного типа. Площадь отверстий должна составлять 1/400 от всей площади цоколя. Грунтовые полы в каркасном доме на ленточном фундаменте не нуждаются в вентиляционных отверстиях.

Основные правила армирования ленточного фундамента

Начнем с основных ошибок новичков, правил СНиП и общих рекомендаций, которых необходимо придерживаться. Рассмотрим те, которые могут существенно повлиять на качество фундамента и судьбу вашего будущего строения.

1. Для армирования ленточного фундамента 1-2-этажного дома используются прутья 10-24 мм. Желательно брать среднее значение, меньший диаметр недопустим.
2. Сварные соединения запрещаются, разрешена только вязка арматуры. Сварка перегревает металл, снижая его прочность на разрыв в 1,6-2,5 раза в местах перпендикулярного крепления.
3. Если почва имеет однородную плотность по всему периметру – используем арматуру тоньше (10-14 мм). При неоднородной плотности прутья должны быть толстыми (16-24 мм).
4. Не рекомендуется использовать «гладкую» арматуру при армировании фундамента своими руками. Адгезия материала (сцепление с бетоном) будет значительно меньше, чем у рифлёных прутьев, производить расчеты еще тяжелее. Гладкая арматура допускается для поперечных соединений – нагрузка на них будет значительно меньше.
5. Продольная арматура внутри фундамента должна размещаться не ближе 5 сантиметров от опалубки. Правило касается также основания и верха фундамента. В ином случае фундамент может крошиться по краям, а сама арматура поржавеет.
6. Расстояние между поперечинами может быть от 25 до 45 сантиметров, не желательно нарушать этот диапазон при малоэтажном строительстве.
7. Армирование углов ленточного фундамента отличается от укладки арматуры вдоль траншеи, необходимо выполнять его по специальной схеме (рассмотрим далее в статье).
8. Продольные прутья укладываются через каждые 40 сантиметров высоты фундамента. Например, при высоте в 120 сантиметров необходимо укладывать 3 слоя продольной арматуры

Совет мастера: все данные должны соответствовать СНиП фундаментов 2.02.01-83 и 2.03.01-84, лучше будет подробно прочитать требования перед началом работ. Не полагайтесь на «глаз», все работы должны быть выполнены согласно инструкции и нормам.

Расположение арматуры в конструкции и общие положения

Стержни, заложенные в бетон, различаются по назначению:

• Продольные горизонтальные (рабочая арматура). Располагаются вдоль ленты, воспринимают изгибающую нагрузку. Диаметр подбирается расчетом. Для любой конструкции, толщина которой составляет 15 см и менее армирование закладывается в один слой. Для элементов с толщиной более 15 см (ленточные фундаменты) используется арматурный каркас, который состоит чаще всего из нижнего и верхнего армирования. В ленточном фундаменте диаметры продольных стержней для изготовления каркасов могут отличаться, но нижние всегда принимаются большего или равного (для небольших нагрузок) диаметра.
• Поперечные горизонтальные (хомуты). Обеспечивают совместную работу продольного армирования, связывают арматурный каркас в единое целое. Назначаются из конструктивных соображений (без расчета).
• Вертикальные (хомуты). При толщине конструкции более 15 см требуется связать не только продольные пруты, расположенные в одном горизонтальном уровне, но и верхнюю и нижнюю часть арматурного каркаса. Функцию берут на себя вертикальные хомуты. Диаметр и шаг назначается из конструктивных соображений.

Для каждого типа армирования отдельно рассматривается:

• диаметр;
• шаг;
• количество стержней.

Общими требованиями, о которых далее будет рассказано подробно, являются:

• марка стали;
• класс арматуры;
• защитный слой.
