Столбчатый фундамент своими руками: пошаговая инструкция

Технология монтажа сруба

Нижний узел примыкания к фундаменту

После того как материал выбран, закуплен и доставлен на участок, можно разбираться с тем, как сложить сруб из бруса. И начинать работу мы будем с основания — монтажа окладного венца.

Что же советует нам инструкция от специалистов в работе с деревом?

Перед тем как положить первый венец из бруса, необходимо выполнить качественную гидроизоляцию основания. Каким бы ни был наш фундамент, на его верхнюю плоскость мы укладываем либо два слоя рубероида, либо специальную гидроизоляционную мембрану.

Поверх гидроизоляционного слоя по периметру всего основания укладываем подкладочный брус. Для изготовления такого – это дерево отличается максимальной устойчивостью к воздействию влаги.
Толщина подкладочного бруса должна быть не менее 100 мм, а ширина – как минимум, не меньше, чем ширина основного стенового бруса.

Иногда в качестве подкладки используют профилированный брус, обрезанный таким образом, чтобы он опирался на основание не шипами замка, а плоскостью. В этом случае установка дополнительной подкладки не требуется, но гидроизоляционные свойства конструкции несколько пострадают.

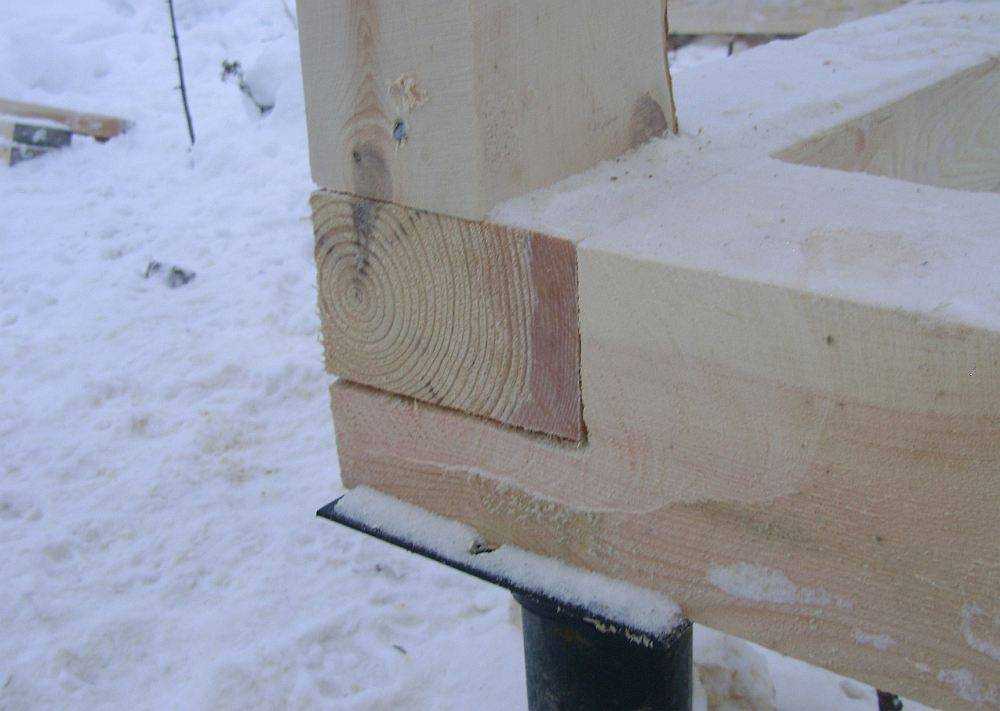

На углах конструкции деревянные балки соединяем «в полдерева». Это позволяет добиться максимальной прочности стыка.

Подкладочный брус или первую профилированную заготовку тщательно пропитываем антисептическим средством (Тиккурила, Сенеж и т.п.). В принципе, если позволяют финансы, можно перед началом укладки точно не будет.

Поверх бруса укладываем уплотнительную ленту из джута. Если вы выбираете, чем проложить брус, то следует иметь в виду, что слишком толстый материал так же неэффективен, как и слишком тонкий: и в том, и в другом случае возрастает риск продувания. Для ровного бруса достаточно толщины ленты в 10 мм, а для клееного профилированного – 5 мм.

Чтобы избежать смещения, фиксируем джут на брусе с помощью строительного степплера.

К внутренней части нижнего венца крепим кронштейны, на которые укладываем лаги для пола. Нижняя плоскость лаг должна опираться на элементы фундамента или специальные черепные бруски.

В принципе, лаги можно и врезать в венец, но если мы говорим о том, как сложить баню из бруса или построить дом на относительно влажных почвах, то лучше действовать именно по первому варианту. Так будет проще заменить подгнившую лагу новой.

Технологии скрепления бруса

После того как возведен первый венец, можно начинать укладку брусьев для набора стен.

Здесь есть несколько нюансов, которые стоит учитывать:

В принципе, качественно просушенный клееный профилированный брус можно монтировать вообще без соединительных элементов, скрепляя в замок лишь по углам (о технологии углового соединения мы поговорим чуть ниже). Но, все же, для повышения прочности лучше соединить заготовки.

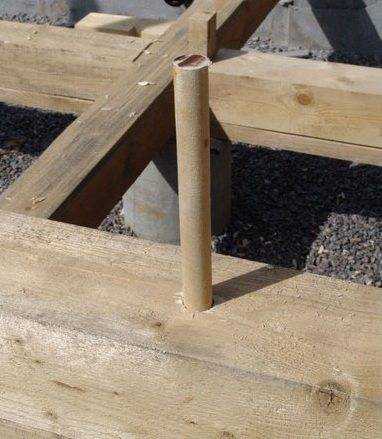

Для соединения используются нагели – металлические, деревянные или пластиковые штыри. Лучше всего использовать именно деревянные, да еще и той же влажности, что и само дерево стен.
Отверстие под нагель сверлится для соединения не более чем двух брусьев: верхний брус «прошивается» насквозь, а в нижнем формируется гнездо в половину его толщины.
Диаметр отверстия должен быть равен диаметру нагеля — так, чтобы крепежный элемент с небольшим усилием загонялся в дерево ударами киянки.

Рубим углы

Угловые соединения бруса можно осуществлять несколькими способами.

Одни из них предусматривают выступ заготовки за пределы плоскости стены (соединение с остатком), другие – нет.

С остатком детали соединяют путем вырубания в заготовке углубления – чаши. В эту чашу укладывается второй брус, который может быть либо цельным, либо с соответствующим вырезом. Наиболее популярные схемы соединения с остатком — «в обло» и «в чашу».
Самой распространенной технологией стыковки без остатка является стыковка «в полдерева». При этом на торцах брусьев формируются выступы, толщина которых равна половине толщины соединяемых деталей.

Еще один способ углового соединения – так называемый «теплый угол». Эта технология предполагает выборку на боковой поверхности бруса вертикального паза, в который вставляется соответствующий по размерам шип на торце другого элемента.

Окна и двери

Говоря о возведении стен, не стоит забывать и об оконных и дверных проемах:

Сами проемы либо вырезаются в уже уложенных стенах, либо заранее предусматриваются конструкцией (если мы приобретаем материал в составе, так называемого, домокомплекта).
Для того чтобы сохранить форму проемов при усадке, в их боковые поверхности врезаем специальные планки – так называемые ройки.
Над оконными и дверными коробками в обязательном порядке оставляем усадочный зазор не менее 50 мм.

Этапы строительных работ для разных видов материалов

Разметка участка должна обозначить точки расположения для всех деталей конструкции

Еще на этапе проектирования мы определяемся с выбором необходимого материала. Как мы уже выяснили, самыми полярными из них есть такие виды столбов:

Бетон;
Кирпич;
Бутобетон;
Кирпич;
Камень.

В некоторых случаях выбирают так же древесину. Бревна перед применением необходимо обработать, чтоб продлить их срок жизни, и защитить от гниения и паразитов. Самыми востребованными считаются кирпичные и бетонные столбы, поэтому об их монтаже мы и поговорим.

Изучив литературу и видео по данной теме, мы определили самый простой способ строительных работ над возведением основания. Перед началом нужно расчистить участок, и выровнять поверхность. Если у вас на участке присутствует глинистый грунт, то необходимо подсыпать щебень, который добавить жесткости почве. После этого можно приступить к выполнению разметки. Данное действие должно обозначить точки расположения для всех деталей конструкции. Если все обобщить, то мы предлагаем вам вариант, как выполнить столбчатый фундамент своими руками пошаговая инструкция:

Расчистка участка;
Разметка территории;
Земляные работы, которые можно выполнить своими руками или с помощью специальной техники;
Если вы выполняете монтаж не длинных столбов до метра, то можно не выполнять укрепление скважин;
В обратном случае нужно расширить ямку и установить распорку. Также можно создать на дне подушку из железобетона, что даст возможность избежать просадки помещения.
Далее следует выполнить опалубку. Для такого действия лучше всего подойдут щиты из дерева.
Выполняем армирование столбов. В этом процессе нам помогут прутья сечением 12 мм. Для создания перемычек по горизонтали нужно применять проволоку. Для того чтоб не возникло проблем в будущем с обвязкой ростверком, нужно оставить над верхней частью столба расстояние 15 см.
Когда уже связана арматура, можно приступать к заливке раствором. При выполнении данного процесса следует следить, чтоб не оставалось пустот. Если они появились, то нужно утрамбовать смесь.
Стоит также выполнить гидроизоляцию, которая защитит вашу конструкцию от лишней влаги. Выполнить данную задачу можно с помощью мастики или рубероида.
После проведения всех работ, нужно начать делать ростверк. Этот элемент монтируется из арматуры с перемычками, с помощью которых создается каркас и устанавливаем опалубку. Теперь в такую форму заливаем бетон и даем ему высохнуть.
Последний этап строительных работ – забирка основания, которое в основном делают из кирпичей. Стоит учесть, что обязательно нужно оставить вход для вентиляции и коммуникации.

Как мы выяснили, столбчатое основание – это достаточно простой процесс закладки, который не требует ни навыков, ни часового изучения видео инструкции.

Заливка бетона и засыпка грунта

Бетон заливают слоями 20–30 сантиметров, штыкуют или разравнивают вибратором, чтобы не дать образоваться воздушным карманам.

Образец залитого фундамента

Во избежание появления швов, которые ослабят несущую способность конструкции, укладывать бетон следует целиком, без перерывов.

Дня через три-четыре можно убирать съёмную опалубку. Необходимо обработать поверхность столба гидроизоляционным материалом (битумная смола, гидростеклоизол) и засыпать обратно грунт. Если он оказался пучинистым, засыпку нужно делать песком. Можно перед этим утеплить фундамент с помощью плит экструзированного пенополистирола.

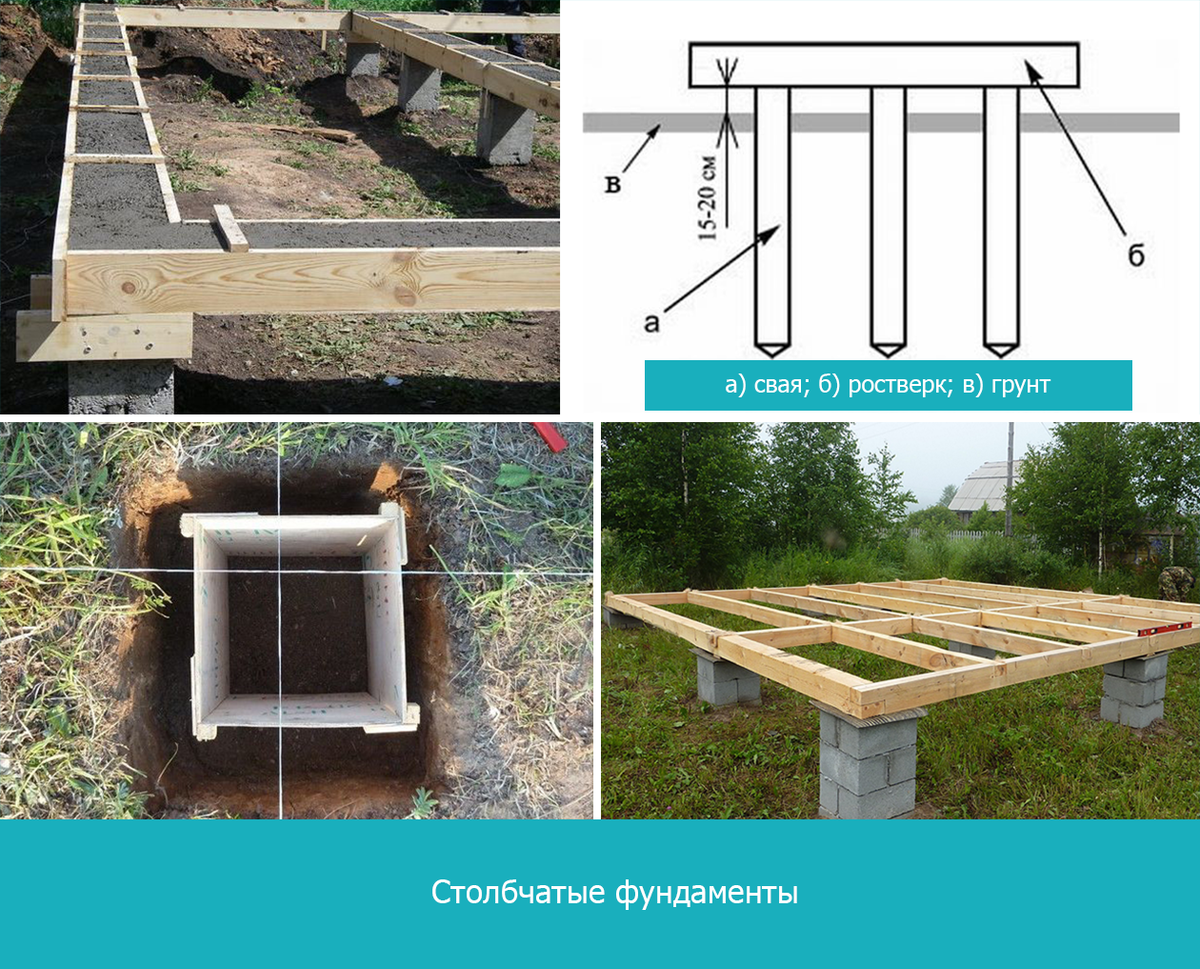

Типы столбчатого фундамента, материалы и особенности

В зависимости от глубины расположения основания столбчатые фундаменты делятся на следующие виды:

Незаглубленные — глубина их заложения составляет в среднем от 0,3 до 0,5 глубины промерзания почвы в данной местности.
Малозаглубленные — к ним относят основания зданий, заложенных на глубине равной 0,5—0,7 глубины промерзания согласно нормам.
Заглубленные, основание которого опускается на уровень промерзания грунта и ниже.

Изготавливают опоры столбчатого фундамента из различных материалов. На выбор определенного вида материала влияет,в первую очередь, вес возводимого здания.

Для столбов может использоваться:

бутовый камень или камень-плитняк, имеющий средние размеры, причем нужно подбирать материал для опор одних параметров;
красный кирпич хорошего обжига, так как материал низкого качества может быстро разрушиться;
комбинация бетона и бутового камня;
монолитный железобетон;
блоки из железобетона и бетона; трубы из асбестоцемента или металла, заполненные бетонной смесью;
древесина твердых пород.

Для обеспечения устойчивости здания и длительной его эксплуатации опоры при сооружении фундамента должны выдерживать значительную нагрузку, что возможно лишь при определенных габаритах. Размеры каждого столба, глубина их заложения, количество столбов, места расположения, а также расстояние между соседними столбами являются расчетными. Определенно не стоит в данном случае применять метод «на глаз», лучше воспользоваться помощью профессионалов или специализированных программных инструментов.

По конструкции столбчатый фундамент сооружают монолитным (из железобетона), комбинированным (трубы из асбестоцемента или железа, залитые раствором) или сборным из отдельных элементов (кирпич, камень или готовые блоки). Кроме того, возводят фундамент подобного типа, используя готовые столбы из железобетона или дерева.

К особенностям монолитного столбчатого фундамента относятся: использование в качестве основного материала бетонна; трудоемкость из-за соблюдения технологии сооружения столбов; необходимость обустройства опалубки и использования арматуры; надежность, долговечность и прочность конструкции.

Сборный столбчатый фундамент менее трудоемкий и возводится с использованием штучных элементов. Такой фундамент широко использовался в прошлом, он отличается следующими параметрами: значительным сокращением сроков сооружения основания; необходимостью проведения гидроизоляционных работ. Кирпичный фундамент применяется довольно редко из-за сложности возведения и способности кирпича впитывать влагу, разрушаясь под ее воздействием. Поэтому часто используется комбинированный вариант, при котором нижняя часть опор, находящаяся в земле, отливается из монолитного бетона, а верхняя возводится из кирпича. Фундамент из бетонных блоков менее подвержен разрушению под действием влаги, но впитывает ее, поэтому нуждаются в проведении гидроизоляционных мероприятий. Кладку из блоков выполняют с обязательной перевязкой швов, а для усиления прочности в пустоты устанавливают металлические стержни и заполняют их раствором.

Особенности комбинированного столбчатого фундамента: сокращение сроков строительства основания; не требуется точно соблюдать глубину заложения всех опор, так как этот параметр корректируется.

Фундамент из труб, применяющихся в качестве столбов, напоминает свайный, но характеризуется меньшей глубиной заложения.

Характерные черты возведения фундамента из готовых столбов: увеличение скорости сооружения; снижение трудоемкости выполнения работ. Для этой технологии применяются опоры из древесины или железобетона.

Под дома из дерева, особенно возводимые по каркасной технологии, можно устанавливать столбы из древесины хвойных пород или дуба, обработанные специальным составом от гниения.

Для того чтобы увеличить устойчивость опор и исключить их горизонтальное смещение, верхние торцы столбов соединяются между собой металлическими балками, швеллером или монолитной конструкцией из железобетона, называемой ростверком. В зависимости от климатических условий и рельефа местности его нижняя часть может быть заглубленной в траншею, располагаться на уровне земли или иметь зазор между почвой и поверхностью фундамента. Чтобы защитить стены от неблагоприятного воздействия грунта и влаги на столбчатом фундаменте сооружают цоколь.

Какой фундамент подойдет для глинистой почвы

Перед тем как выбрать фундамент для дома на глинистой почве и начинать строительство, необходимо учитывать ее специфические особенности. Глинистая почва отличается высокой вспучиваемостью в период весеннего таяния снегов, что нередко приводит к выталкиванию и деформации основания.

Фундамент на глинистой почвеИсточник remontik.org

Для таких почв можно выбрать один из вариантов:

Заглубленный ленточный фундамент с толстым слоем песчаного основания, несъемной опалубкой и формированием системы дренажа.
Плитное основание с совместным использованием песчаной подушки и армирования.
Винтовые сваи.

Гидроизоляция столбчатого фундамента

Для увеличения эксплуатационных характеристик столбчатого фундамента необходимо произвести его гидроизоляцию. Гидроизоляция фундамента необходима для создания водонепроницаемого слоя между насыщенной влагой средой и изолируемой конструкцией, в нашем случае с деревянным домом или деревянной баней. В процессе всего строительства здания имеется доступ к наружным конструкциям, к которым во время ремонта доступа нет. В связи с этим необходимо в процессе строительства производить всю гидроизоляцию.

Для выполнения качественной гидроизоляции вновь необходимо обратить свое внимание на грунт, на котором возводится столбчатый фундамент. В зависимости от грунта может меняться и перечень работ по гидроизоляции

Для качественного выполнения гидроизоляции столбчатого фундамента необходимо:

— тщательно зачистить внешнюю сторону фундамента;
— внешняя сторона фундамента доводится до идеально ровного состояния;
— используя битумную мастику, внахлест ложем несколько листов рубероида — рулонная гидроизоляция.

Именно этот слой рубероида препятствует проникновению влаги в основу фундамента, что в последствие предохраняет стены дома избыточной влажности. Внешняя сторона фундамента так же покрывается битумной мастикой на высоту равную 30 сантиметрам от уровня земли. Эта процедура способна уберечь фундамент от преждевременного разрушения.

Расчёты столбчатого фундамента с ростверком

Несомненно, выполнение первого расчётного этапа по возведению фундамента лучше бы доверить специалистам, но если бюджет ограничен, можно попробовать разобраться и самому при помощи технической литературы и интернета.

Этап расчётов включает в себя следующие шаги:

геологические изыскания. Требуются для определения нагрузки на единицу площади грунта, что, следовательно, определит площадь опоры будущего столбчатого фундамента, который должен выдержать весь вес построенного здания. Существующую нагрузку на 1 кв. см грунта можно узнать в технической литературе;
расчёт веса здания. Этот показатель зависит от использованного материала при строительстве, а также существующей нагрузки от ветра и снега;
расчёт площади основания столбчатого фундамента. Этот показатель можно получить делением приблизительного веса здания на вес, что может выдержать 1 кв. см почвы. Для уравнивания расчётов, полученный показатель увеличиваем на 25−30%;
количество столбов. Этот показатель получаем путём деления площади основания фундамента на площадь основания одного столба.

После проведённых расчётов идёт этап разметки фундамента с ростверком, где важным моментом является разметка места, на котором будут расположены дырки под сваи. Существуют рекомендации по установке опор:

наличие опоры под каждым углом здания;
наличие опоры в местах пересечения стен;
если по линии фундамента нет углов и пересечённых стен, расстояние между опорами делают 2,5−3,5 метра. Если опоры будут установлены чаще, это увеличит расходы на строительный материал, если реже, чем через каждые 3,5 метра, то здание может деформироваться, что приведёт к появлению трещин.

Конструктивные особенности ростверков

Ростверк может занимать одно из следующих пространственных положений:

подошва находится на уровне земли;
между подошвой ростверка и поверхностью земли обеспечивается гарантированный зазор;
подошва ростверка располагается ниже уровня земли.

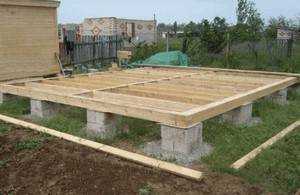

Деревянный ростверк

Деревянный ростверк для столбчатого фундамента заглублять не рекомендуется, так как влага отрицательно влияет на древесину. Но из этого правила есть исключение: ценные породы древесины – например, лиственница – не боятся воды.

А на непучинистых грунтах при уровне грунтовых вод ниже уровня промерзания даже сосну можно поставить на землю. Слабопучнистые грунты требуют устройства песчаной подушки под бревна.

Практика показывает, что деревянный ростверк все-таки лучше приподнять над уровнем земли не менее чем на 100 мм (повышенный ростверк). Если зазор между деревом и грунтом превышает 250 мм, такой ростверк называется высоким.

Ростверк из бруса на столбчатый фундамент устраивается так же, как и из бревна

При покупке брусьев надо обратить внимание на параллельность противоположных граней: не допускается переменное сечение бруса

Металлический ростверк

Ростверк из стальных балок – не самый лучший вариант для индивидуального строительства:

во-первых, металл стоит больших денег;
во-вторых, без помощи строительной техники и бригады строителей здесь не обойтись. А это весьма ощутимо повысит стоимость фундамента.

Невысока и долговечность стального ростверка: как ни обрабатывай металл, все равно рано или поздно ржавчина его разрушит.

Железобетон

Железобетонный ростверк может быть сборным или монолитным. Сборная конструкция не годится для частного строительства по причине большого веса железобетонных изделий.

Так же, как и при устройстве стальной обвязки столбов, потребуется участие спецтехники и рабочих – профессионалов.

Этих недостатков лишен столбчатый фундамент с монолитным ростверком: установить опалубку, смонтировать армирующий каркас, приготовить и залить бетон можно, имея всего одного помощника.

Армирование столбчато – ростверкового фундамента

Для армирования столбчатого фундамента с ростверком применяется арматура:

для продольных прутов — класса АIII диаметром 6 мм (для устройства каркаса ростверка) и 12 мм (для столбов);
для поперечных прутов – класса AI.

Поперечные стержни вяжутся через каждые 200 мм.

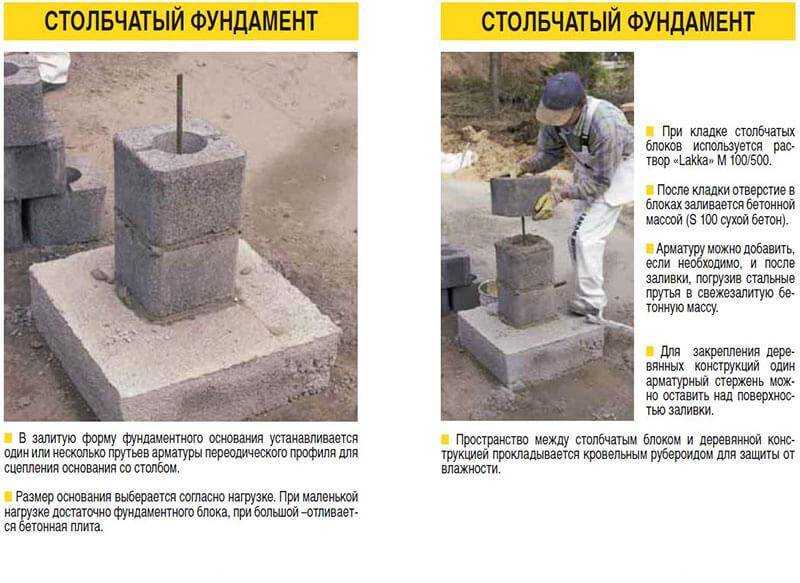

Столбчатый фундамент из блоков

Часто столбчатый фундамент возводят из бетонных блоков. Основанием для таких блоков служит щебень, сверху делается просыпка песчаной подушки, на которую и устанавливают бетонные блоки, сплоченные раствором из цемента. Такой вид столбчатого фундамента достаточно прост в установке, но имеет некоторые ограничения. Столбчатый фундамент, устраивающийся из блоков, не применяют на грунтах, которые горизонтально подвижны. Можно конечно воспользоваться железобетонным ростверком, для жесткой фиксации блоков, но за этим последует удорожание устройства фундамента.

Способ строительства столбчатого фундамента на бетонных блоках достаточно скоростной, похож на устройство фундамента по принципу кладки кирпичей.

Возможные проблемы

На этапе монтажа фундамента на столбах или сваях можно столкнуться с проблемой, когда элементы основания располагаются не на одной линии. Это может привести к тому, что в процессе обвязки не все стены обопрутся на сваи.

Устранять эту ошибку будет очень сложно и дорого. Поэтому, на этапе установки фундамента каркасного дома необходимо учитывать все геометрические особенности будущего объекта. Разметка на стройплощадке должна быть нанесена с максимально возможной точностью.

Просверливать бруски нужно очень аккуратно. Малейшее неправильное движение приведет к растрескиванию бруса. Это может сказаться на качестве всей конструкции.

Конструкции ростверков на столбчатых фундаментах

Конструкция незаглубленного погружения опор

Основания на опорах могут быть заглубленными с верхней поверхностью на нулевой отметке и полузаглубленными, выступающими над поверхностью земли. В зависимости от вида конструкций строения столбовых опор, ростверки на опорах могут строиться из различных материалов.

Как правило, проектными организациями разрабатываются пошаговые инструкции по возведению различных оснований на столбчатых опорах. Строительство ростверков на столбовых опорах аналогично устройству свайного основания.

Ростверк из деревянных брусьев

Под ростверк из деревянных брусьев на опорных площадках столбов закладывают металлические вертикальные стержни с резьбовым окончанием. Шпильки продевают через отверстия в брусья и закрепляют их гайками. В иных случаях применяют специальные крепления в виде стальных хомутов.

Ростверк из железобетонных конструкций

Железобетонный ростверк над уровнем земли является одним из самых надежных

После установки опор, между ними прокапывают траншеи для установки деревянной опалубки под железобетонные балки.

В готовые траншеи устанавливают своими руками щитовую опалубку. Затем в опалубку опускают каркасы из арматуры и соединяют их в единую конструкцию.

Деревянную опалубку заливают жидким бетоном с обязательным уплотнением вибраторами. Уплотнение производят так же и своими руками с помощью металлических стержней.

Армированный каркас фиксируют сварными соединениями с закладными деталями верхних поверхностей столбовых фундаментных опор. После набора бетоном достаточной прочности переходят к монтажу конструкций стен и перекрытия.

Помимо монолитного железобетона применяют сборный железобетон. В качестве сборных железобетонных конструкций можно использовать различные балки, перемычки, приобретенные в строительных организациях, как некондиционный или бракованный товар, но вполне пригодный для ростверка.

Ростверк в виде монолитной железобетонной плиты

Монолитная железобетонная плита выполняется так же, как и плитный фундамент на свайном основании. При закладке плитного основания обязательно производят расчет столбовых опор на несущую способность. Монолитная железобетонная плита, обладая высокой прочностью, сама по себе представляет тяжелую конструкцию.

Рекомендуем посмотреть видео о монтаже монолитного ростверка в виде плиты.

Расчет плитного фундамента производится специалистами-проектировщиками. Точный расчет обеспечит оптимальные затраты на приобретение строительных материалов для устройства железобетонной плиты на столбовых опорах.

Ростверк из монолитного бетона

Монолитный ростверк на свайно столбовых опорах применяют крайне редко, т.к. бетон без армирования может выдерживать небольшие вертикальные нагрузки от конструкций строения. Поэтому основания такого типа используют при строительстве одноэтажных легких построек. Столбчатые опоры в таких сооружениях имеют небольшую глубину закладки.

Посмотрите видео, как производится заливка монолитной конструкции ростверка.

Особенности конструкции

Построение столбчатого фундамента несложное. У основания опор трамбуется песчаная подушка, толщиной до 200 мм. В этом случае песок будет выполнять роль дренажа, для отведения влаги от опор. После этого заливается бетонный раствор, толщиной до 500 мм для образования монолитной плиты в основании. Далее сооружается столбчатая опора, укрепленная арматурой. Выполнять такие действия необходимо даже если планируется использоваться кирпич или камень для строительства опор.

Выступающие из грунта столбики должны быть на одном уровне. Между собой они будут связаны ростверком или другим связывающим поясом. Это позволит равномерно распределить массу всей постройки на фундамент.

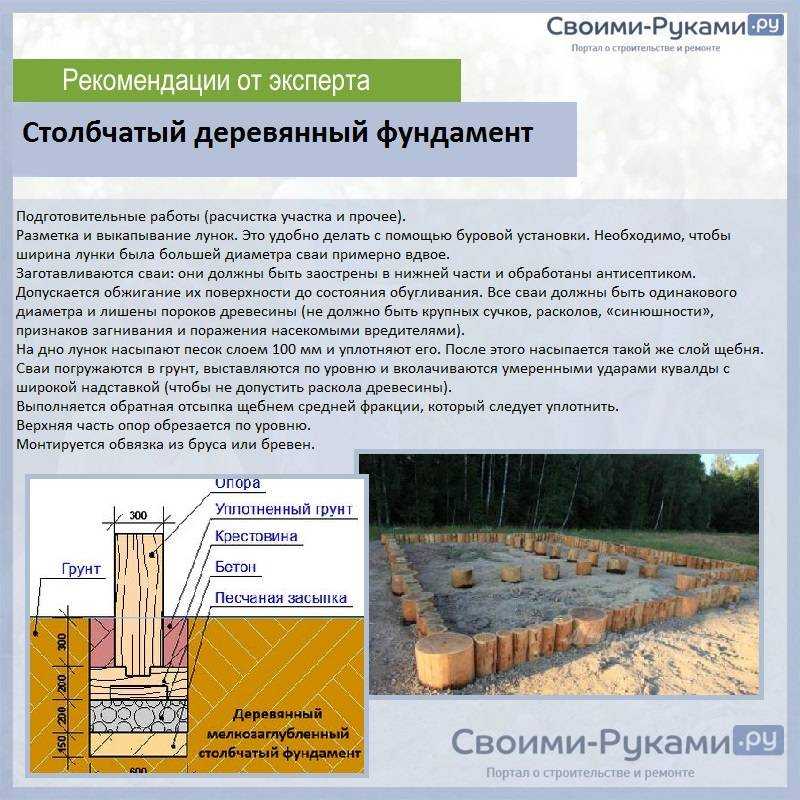

Деревянный фундамент

Традиционно применяется для строительства деревянных домов из бруса. Считается, что такая конструкция недолговечная, но все зависит от правильно выбора материала и проведения работ.

Для столбов выбирают древесину хвойных пород – она менее подвержена гниению и обладает достаточной прочностью. Для защиты от влаги и паразитов дерево обрабатывают всеми возможными пропитками – антисептиками.

Готовим участок, выкапываем скважины глубиной 1-1,5 метра и большим диаметром, чем сваи, в 1,5-2 раза.
На дно ям засыпаем песок на 15-20 см и тщательно его утрамбовываем.
Нижнюю часть столбов укутываем рубероидом или толью, проклеивая слои мастикой.
Устанавливаем столбы в скважины и контролируем их вертикальность. Фиксируем результат засыпанием в яму битого кирпича, гравия и песка послойно по 10 см, уплотняя каждый из них.
Сверяем горизонталь всех столбов и спиливаем излишки бензопилой или электропилой.
Утрамбовываем остаток пустого пространства ямы грунтом.
Защищаем торец столба рубероидом или гидроизоляционной пленкой.
Скобами или шпилькой крепим деревянный ростверк – брус или бревно, на который будет опираться стена.

Можно приступать к дальнейшему строительству.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Незаглубленный столбчатый фундамент

Незаглубленный фундамент формируется из коротких опор, которые располагаются друг от друга на расстоянии от одного метра до двух метров, заглубление в грунт должно не превышать пол метра. В качестве исходного материала для опор используются:

— готовые стеновые блоки;
— готовые фундаментные блоки;
— армированные блоки;
— железобетонные блоки;
— опора в виде кирпичной кладки (использовать силикатный, керамический кирпич или кирпич с низким порогом морозостойкости категорически запрещено);
— опора, отлитая из бетона, пенобетона самостоятельно.

При строительстве деревянных домов, деревянных бань или под сруб с использованием незаглубленного фундамента всегда следует придерживаться следующих условий:

— в случае если грунт не пучинистый, фундамент выполняется из сборных бетонных опор без перевязки, опоры улаживаются свободно;
— в случае если грунт средне пучинистый для создания фундамента используются армированные блоки, имеющие размеры 250 миллиметров на 200 миллиметров, но не длиннее 2000 миллиметров, блоки укладываются в два ряда;
— в случае если грунт на месте постройки сильно пучинистый используются железобетонные блоки, связанные между собой.

Как сделать столбчатый фундамент: общие принципы

Вне зависимости от того, какой материал используется для колонн и на какую глубину они опускаются в грунт, есть общие правила устройства такого основания.

Строительную площадку очищают от мусора, убирают крупные неровности (находящиеся выше или примерно на уровне предполагаемого низа постройки), снимают плодородный слой почвы (не обязательно).
Размечают площадку. Для этого используют шнур (веревку) и уровень.
Подготавливают основание для опор – выкапывают ямы или бурят скважины, выравнивают площадки для поверхностной установки.
Устраивают песчано-гравийную подушку (при необходимости), трамбуют ее. Для увеличения прочности можно пролить подушку «бетонным молочком». Особенно полезна эта мера для мелкозаглубленных фундаментов. Высота подушки не менее 150…200 мм.
Монтируют опоры. Для заглубленных колонн необходима гидроизоляция по всей высоте, для незаглубленных гидроизоляционный слой устраивают только на контактной поверхности с ростверком.
Устраивают ростверк. Если он расположен близко к земле и является монолитным железобетонным (как и колонны) устраивают опалубку сродни той, что используется для ленточных оснований. Для бетонного ростверка обязательно армирование. Брусовый или металлический устанавливают согласно общей концепции крепления.

Нюансы монтажа для разных материалов и видов опор рассмотрены ниже на примере столбчатого фундамента для каркасного дома.
