Обдуманное решение, или каковы плюсы и минусы возведения свайного фундамента

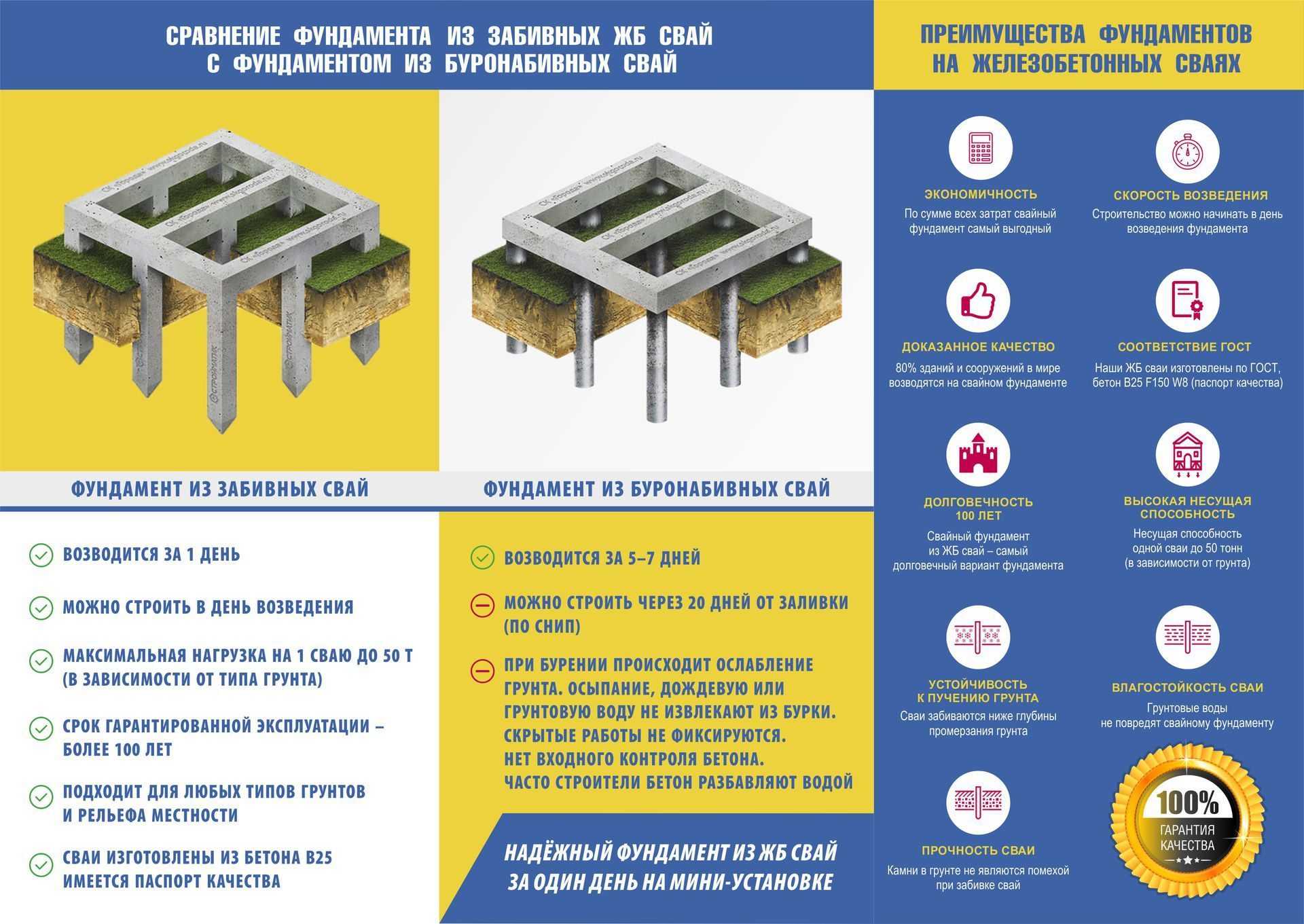

Преимущества свайных Железобетонных фундаментов

Железобетонные свайные фундаменты, в сравнении с ленточными и плитными основаниями, обладают рядом существенных преимуществ, среди которых можно выделить:

• Возможность строительства на любых грунтах — опорная подошва свай опирается на глубинный слой грунта, что позволяет вести строительство на участках, где поверхностные грунты представлены плывунами, низкоплотной либо пучинистой почвой;
• Максимальная несущая способность — свайные фундаменты не имеют ограничений по массогабаритным характеристикам возводимых зданий;
• Скорость обустройства — современные копровые установки способны обустроить свайное поле под частный жилой дом в течении 1-2 рабочих смен;
• Долговечность — минимальный срок эксплуатации фундамента на железобетонных сваях составляет 100 лет.

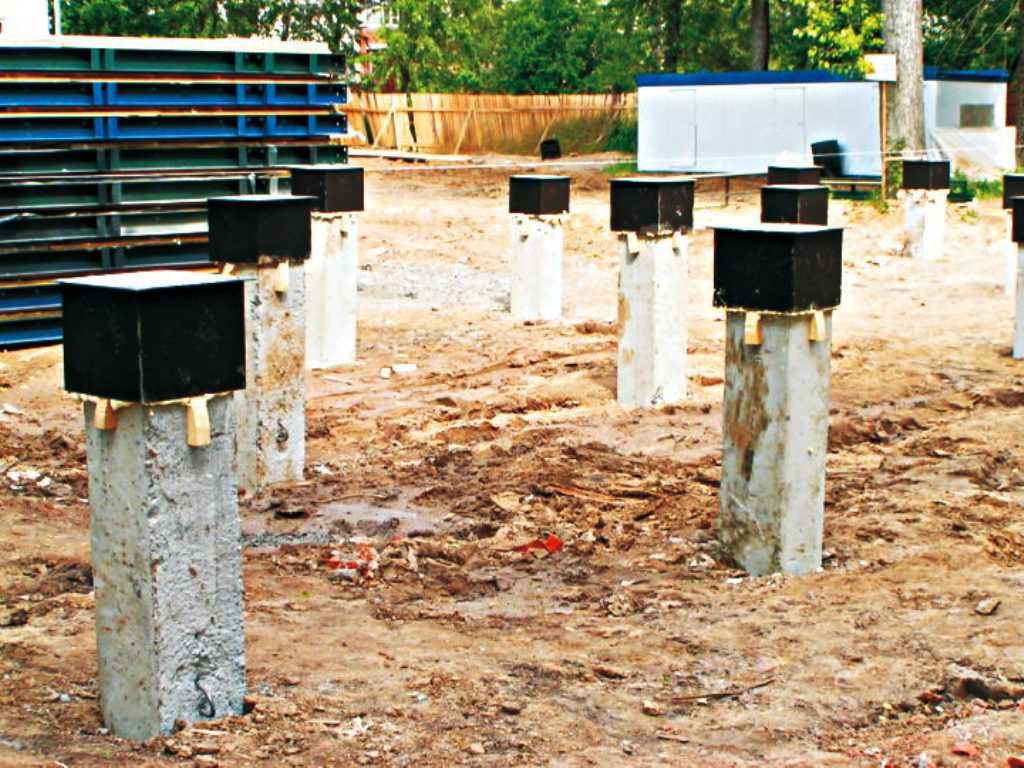

Рис: Сваи для свайного фундамента

Важно: стоит выделить и экономическую оправданность свайных фундаментов — если вам необходимо возвести дом на проблемном грунте, обустройство свайного основания обойдется на порядок дешевле, чем создание монолитной фундаментной плиты с аналогичными несущими характеристиками.

Установка своими руками

Свайный фундамент, независимо от того, какие сваи используются устраивается по практически идентичному алгоритму. Он включает в себя:

1. Топографическую съёмку с разметкой;
2. Подготовку и расчистку площадки под сваи;
3. Их установку;
4. Подрезку по уровню с последующей заливкой бетоном;
5. Приварку швеллера или крепёжных пластин.

Подробности можно увидеть на видео.

Отличительной особенностью винтовых свай является то, что их можно устанавливать своими руками. Ручное ввинчивание не столь уж сложное, но для него применяется особая техника работ.

Установка винтовой сваи своиму руками

Существуют определённые ограничения на тип свай, которые можно устанавливать своими руками. Они связаны в первую очередь с физическими возможностями человека.

Необходимое количество рабочих зависит от размеров винтовой сваи. Для максимально возможных величин 108х300 понадобиться бригада в три-четыре человека. Из инструментов необходимы два лома или обрезка арматуры, длиной от полутора до двух метров. Последние нужны для ввинчивания, поскольку именно они способны обеспечить необходимый в среднем крутящий момент в 450 килограмм-сило-метров. Для выравнивания используется пузырьковый уровень.

После того, как закончены подготовительные работы в виде топографической съёмки и расчистки площадки от мусора, двое рабочих берут первую сваю и вставляют в отверстия сверху по лому с двух сторон под углом в 45 градусов. Так они образуют рычаги. Ещё один рабочий прикладывает уровень и с его помощью помогает установить сваю вертикально.

Закручивание производится по часовой стрелке. Рабочий с уровнем постоянно следит за тем, чтобы оно происходило вертикально. Такая технология требует приложения довольно большой физической силы. Вместе с тем, не стоит вкручивать все сваи на одну и ту же глубину, поскольку на одном и том же участке могут оказаться грунты с разными характеристиками. Необходимая глубина определяется достижением определённого крутящего момента. Контроль производится с помощью динамометра. Вместо динамометра на практике можно использовать простое закручивание «до упора», когда уже начинаются деформационные процессы.

Минимальная глубина вкручивания винтовой сваи соответствует максимальной глубине промерзания грунта в данной местности. Часто вкручивание своими руками бывает довольно трудоёмким из-за особенностей почвы. Что проявляется особенно сильно в засушливый сезон.

А вот в случае с рыхлой землёй сваи связывают варным каркасом.

Средняя производительность бригады, занимающейся ручным ввинчиванием винтовых свай, составляет за смену до десятка их.

Особенности свайных оснований

Важно понимать, что в качестве смешанного типа фундамента, сваи дополняют и усиливают несущую способность основания дома, препятствуют осадке или смещению на пучинистых, не стабильных грунтах. В качестве же использования свай только как самостоятельного фундамента, возможность их применения, в основном, ограничена только для легких конструкций: деревянных домиков, бань, не тяжелых одноэтажных зданий

В качестве же использования свай только как самостоятельного фундамента, возможность их применения, в основном, ограничена только для легких конструкций: деревянных домиков, бань, не тяжелых одноэтажных зданий.

В таких случаях свайный фундамент на слабых почвах – это отличный выбор, он прекрасно выдержит движение верхних слоев почвы в периоды межсезонья.

Ростверк

Схема ростверка

Ростверком называется конструкция, при которой все изделия на поле соединяются между собой. Очевидные преимущества, которые обеспечивает эта технология, в том, что нагрузка равномерно распределяется по всей поверхности фундамента. Наиболее надёжной считается обвязка, при которой используется швеллеры.

Технология предусматривает, что на винтовые сваи вяжется арматура. Её диаметр должен быть между 1,2 и 1,8 см, а расстояние между прутьями должно быть равномерным и соответствовать 15–30 см. Перевязка делается вязальной проволокой. После чего производится устройство опалубки и заливается бетон.

Материалы, из которых делается обвязка

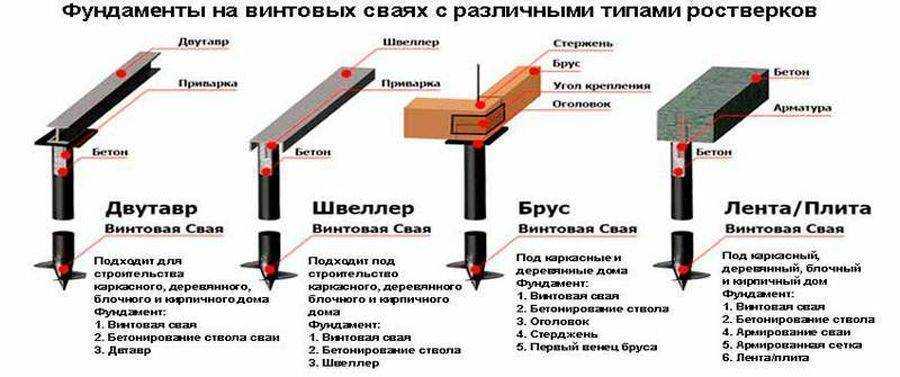

Виды обвязки

Обвязка ростверка может делаться из разных материалов:

• Швеллера;
• Брусьев;
• Металлических уголков;
• Профилированных труб.

Выбор и установка того или иного материала зависит от того, какую нагрузку показал расчёт. Преимущества металлических обвязок естественно в том, что они могут выдержать более тяжёлые здания.

Свайный фундамент – плюсы и минусы

В числе преимуществ свайного фундамента можно выделить:

• исключение риска просадки здания вследствие пучения почвы или подтопления. Сваи опираются либо на твердый грунт, либо имеют рифленую поверхность, что позволяет им передавать нагрузку от здания через боковые стенки на почву;
• применимость практически на всех видах грунтов. При этом фундамент будет обладать надежностью, устойчивостью и отличной несущей способностью. Использовать свайный фундамент показано даже в регионах с высокой сейсмической активностью. Все благодаря тому, что сваи устойчивы к сгибающим и выталкивающим воздействиям;
• сокращение трудоемкости выполнения работ;
• снижение расхода бетонной смести и армирующего металла;
• существенное снижение объема земляных работ, за счет отсутствия необходимости рытья траншеи или котлована. Этот факт позволяет также обойтись без вывоза вынутого грунта или его складирования, а также без обратной засыпки;
• возможность отказа от выполнения «мокрых работ» при использовании стальных или железобетонных свай заводского производства;
• сокращение временных расходов на постройку основания;
• отсутствие ограничения на время проведения работ. Свайный фундамент можно обустраивать в любое время года, в т.ч. зимой. Данный вид фундамента рекомендован для применения в северных регионах России;
• экономичность обустройства. Особенно в сравнении с ленточным и плитным типами фундаментов.

В числе недостатков стоит выделить следующие:

• сложность подведения коммуникаций;
• невозможность устройства подвала под домом на сваях;
• необходимость тщательного расчета и проектирования свайного поля. Как правило, этот вид работ поручается специалистам, что приводит к дополнительным затратам;
• необходимость сооружения ростверка или ростверковой плиты;
• сложность изготовления цоколя;
• необходимость привлечения техники для установки свай, их доставки и разгрузки.

Свайный фундамент

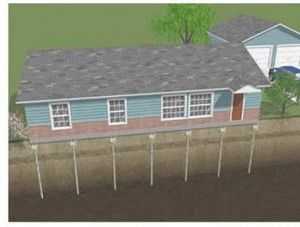

Свайный фундамент дома

Использование свайного фундамента известно давно. 1838 г стал годом изобретения винтовых свай, а позже стали выпускать набивные бетонные. Их чаще всего использовали при строительстве сооружений на воде, но такой вид основания зданий получил популярность при строительстве в регионах вечной мерзлоты. Сваи выпускаются в заводских условиях из различных материалов, чаще всего это толстолистовая сталь. В настоящее время такое основание применимо для жилищного и дачного строительства. Прежде чем выбрать данный вид основания, нужно до конца разобраться, что такое свайный фундамент.

В основе конструкции лежит применение свай, которые объединяются между собой ростверком. Сваи забиваются в грунт наклонным или вертикальным образом, отличаются большой длиной и для их производства применяют самые различные материалы. Один из концов свай является заостренным, что способствует более легкому ввинчиванию или забиванию в землю. Сваи размещаются в том месте, где предполагается наибольшая нагрузка, поэтому обязательно будут приходиться на места стыков несущих стен.

Они могут располагать кустовым (несколько свай) и одиночным способом. Ростверк – не что иное, как плита из бетона, которую грузят наверх свай. Его основная задача – передача нагрузки строения на сваи. Востребованность такого основания объясняется отличными характеристиками конструкции. Применение свайного фундамента возможно для строительства щитовых, каркасных, деревянных строений. Также его могут выбирать для возведения заборов и небольших построек, например веранд.

Свайно ленточный фундамент: плюсы и минусы выбора

Простые ответы не всегда могут помочь в решении трудных задач. Поэтому иногда применяют комплексный подход. Так строители и архитекторы совместили лучшие характеристики двух видов оснований: свайного и ленточного. Получился свайно-ленточный фундамент, который незаменим при строительстве на сложных грунтах.

Общая информация

Фундамент на свайно-ленточном основании применяется на сложных почвах, когда устойчивые грунты залегают на большой глубине, а так же на пучинистых, торфяных или болотистых почвах. В этом случае использование ленточного фундамента не целесообразно, а обычный свайный фундамент просядет и покоробит здание. Сваи вбиваются (вкручиваются) равномерно по периметру всего основания. Они располагаются единично или кучно по несколько штук. После этого заливается лента (или ростверк). Она представляет собою монолитную плиту, соединяющую сваи.

Сваи стабилизируют фундамент. Они держатся за плотные и неподвижные грунты, не допуская проседание и сдвиг постройки вслед за сезонными грунтовыми изменениями. А лента позволяет равномерно распределить вес здания. Для прочности основы здания рекомендуется ростверк усилить металлической арматурой. Если места соединений сварить, то конструкция обретет жесткость. Если стальные прутья соединить с помощи проволоки – фундамент будет более гибкий и выдержит движение грунта в разумных пределах.

Для возведения свайно-ленточного фундамента требуется исследовать почву на участке. Не поленитесь узнать среднегодовое количество осадков в вашем регионе, а так же направление и силу ветра. Снег и ветер создают дополнительную нагрузку на здание и его основу. Правильный расчет поможет в дальнейшем избежать ошибок и недочетов в строительстве. Отсутствие исследований повлечет удорожание проекта или трещины в стенах и проблемы при эксплуатации здания.

Плюсы ленточного основания на сваях

У свайно-ленточного фундамента имеется ряд преимуществ:

• Ленточную часть фундамента можно не заглублять, а расположить на небольшой глубине. Это не отразится на качестве конструкции, поскольку за устойчивость постройки отвечают сваи, закрепленные на твердом грунте.
• Не станет препятствием для строительства и сложный рельеф. Фундамент можно возводить на самых неподходящих территориях, с уклоном в одну или несколько сторон.
• Ленточный фундамент на сваях экономически выгоден, поскольку лента не располагается на большой глубине. По этой же причине трудозатраты также сведены к минимуму.
• Свайно-ленточный фундамент не требует применения спецтехники. Разрешается самостоятельная закладка основания здания. Это положительно скажется на бюджете, поскольку не потребуется оплачивать услуги специалистов.
• Такой фундамент не боится грунтовых вод и сыпучих почв. Поэтому он может простоять несколько десятилетий, не требуя ремонта и коррекции.
• Ленточному фундаменту на сваях не страшны небольшие толчки и подвижки грунта. Он прочно удержит строение.

Свайно-ленточный фундамент используется для строительства различных типов зданий на любых почвах.

Минусы ленточно-свайного фундамента

Однако в любом деле есть особенности, с которыми следует ознакомиться, до начала действия.

• Если самостоятельное возведение фундамента не представляет сложности, то инженерно-геологическое обследование почвы без специалиста не осилить. Длина и толщина каждой сваи рассчитывается индивидуально. Следует также грамотно рассчитать количество свай их глубину заглубление. Для этого берутся пробы грунта, проверяется его плотность и расположение грунтовых вод, а также проводится вертикальный разрез грунта.
• Поскольку глубина залегания ленты небольшая, то создание подвала, цокольного этажа или просто погреба невозможно. Поэтому автомобилистам, садоводам и огородникам придется искать другие варианта хранения домашних заготовок и устройства гаража для машины.
• Подумайте о дополнительном утеплении пола. Открытый грунт располагается сразу под полом. В северных регионах он промерзает зимой. Вентиляция убережет строение от лишней влажности, как фундамент, так и пол.
• Свайно-ленточный фундамент не может выдержать большой вес. Поэтому возводить на таком фундаменте высотки запрещено. Но частного застройщика вполне устроит двух или трёх этажный дом.
• На этапе строительства предусмотрите защиту для деревянных и металлических свай от грунтовых вод. Тогда срок их службы продлиться в несколько раз. Для ростверка так же проводятся гидроизоляционные работы.

Минусы свайно-ленточного фундамента – это только лишь определенные ограничения. С ними стоит ознакомиться, чтобы избежать неприятных сюрпризов на этапе строительства, и в дальнейшей эксплуатации.

Как выбрать сваи

При использовании винтовых металлических элементов заводского изготовления важно не ошибиться. Из-за некачественных опор чаще всего и появляются опасные деформации

Стоит контролировать такие моменты:

1. соответствие всех геометрических размеров сортаменту (особенно толщины стенки);
2. трубы должны быть новыми, без видимых дефектов;
3. по длине сваи не допускаются сварные швы, они говорят о плохом качестве продукции или браке;
4. желательно использовать сваи с литым наконечником, а не сварным.

Если по длине фундамента есть швы, их может разорвать от напряжений в грунте. Некачественно приваренные лопасти сломаются при завинчивании.

Подробнее о винтовых сваях читайте здесь.

Свайный фундамент станет выгодным и простым вариантом для частного строительства. Но, чтобы результат оправдал ожидания, нужно внимательно подойти к вопросу подготовки (выбору исполнителя работ, расчету несущей способности и контролю качества элементов и материалов).

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

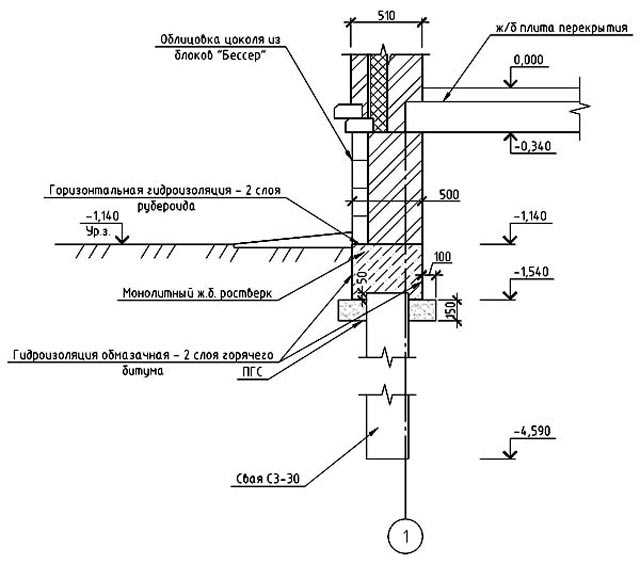

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Основные плюсы свайно-винтового фундамента

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундамента Точной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс. 2. Легкость и удобство монтажа Монтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников. Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж. 3. Очень быстрый монтаж винтовых свай Значительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств. Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай. 4. Уклон на участке — не помеха для свайно-винтового фундамента Каким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться. Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже. 5. Чистый участок после заложения фундамента В процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс. Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок 6. Монтаж в любое время года В отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле. 7. Теплый пол в доме Особенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай. 8. Быстрая готовность Если бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа. 9. Простота наращивания фундамента В случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов. 10. Несложный ремонт фундамента От некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму. 11. Не тянет влагу из грунта Благодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Конструктивные особенности свайного фундамента

С технологической точки зрения, свайный фундамент представляет собой свайную систему, которая должна равномерно рассредоточить вес здания на грунт. При этом, нагрузка самого строения передается на сваи с помощью различных типов ростверка.

В качестве ростверка может служить даже отдельный тип фундамента, например ленточный или плитный, но это будет уже совмещенный тип фундамента.

Ростверк сугубо свайного типа, обычно представляет собою балочное перекрытие, какой-либо каркас или же само основание каркаса строения.

С этого следует, что по умолчанию свайный фундамент ограничен к применению только для легких и не массивных строений, в то время как совмещение свай с другими типами фундаментов, позволяет создавать очень прочные фундаменты, с огромными несущими способностями — для постройки больших и тяжелых домов.

Способы размещения свай также могут быть разными, они могут ставиться как по периметру будущего строения, под несущими стенами, углами, так и могут создаваться целые свайные поля, где сваи устанавливаются по всей площади здания. Расстояния между сваями также бывают разные.

Кроме этого, при наличии горизонтальной нагрузки на фундамент, применяются наклонного типа сваи.

Конструкция

Разновидности свайного фундамента зависят от:

1. Видов свай.
2. Материала и метода их изготовления.
3. Расположения под домом.
4. Глубины погружения.
5. Конструкции ростверка.

Свая выглядит как длинный стержень. Ее можно сразу установить в землю или изготовить прямо в процессе установки. Она является острой с нижней стороны. Можно надеть наконечник из стали, чтобы защитить от повреждений. На верх одевают кольцо из стали, чтобы защитить от ударов в процессе работы. При изготовлении свай на месте, сначала нужно пробурить скважины, а потом залить их бетоном.

Виды свайных фундаментов, в зависимости от методов погружения:

1. Забивные. Погружают, используя механизмы для вдавливания.
2. Буровые железобетонные. Устанавливают в скважинах.
3. Набивные бетонные и железобетонные конструкции. Для их создания делаются скважины, устанавливается опору и заливается бетоном.
4. Винтовые сваи под фундамент. Закручивают в почву.

В зависимости от несущих нагрузок, существуют две классификации свай:

1. Висячие. Они позволяют передать нагрузку благодаря трению о почву.
2. Стойки. Нужны, при слабой верхней части почвы. С их помощью нагрузка передается на нижние, более твердые слои земли.

По принципу расположения они бывают:

1. Одиночные. Когда опора стоит отдельно.
2. Объединенные в свайную ленту. Строятся по периметру свайных стен. Нужны для распределения нагрузки по всей конструкции.
3. Объединенные в свайный куст. Размещают под колонами, служащими основой дома.

Материалы, из которых их делают:

1. Деревянные.
2. Металлические.
3. Бетонные.
4. Железобетонные.
5. Комбинированные.

Комбинация разных материалов – лучшее решение, поскольку у каждого материала своя степень коррозии.

Основные виды фундаментных оснований

По глубине заложения ленточные основания бывают мелкозаглублёнными и фундаментами глубокого заложения. Ленты мелкого заложения применяют в основном при возведении малоэтажных домов из лёгких конструкций (пеноблоков). В остальных случаях закладывают фундаментные ленты ниже уровня грунтовых вод, создавая мощные конструкции основания с высокой несущей способностью.

Ленточные фундаменты бывают как железобетонные монолитные, так и ленточные из сборного железобетона.

Конструктивно выделяют несколько видов фундаментов для частного дома. Чаще всего применяются такие конструкции:

• Ленточный – классический вариант.
• Свайный – для сложных рельефов и грунтов.
• Плитный – используются в суровом климате на заболоченных или влажных грунтах.

У каждого из этих типов есть свои преимущества, поэтому при выборе принимается взвешенное решение.

Ленточный

Этот тип основания используется чаще всего и подходит для домов из дерева, кирпича, пено- или газоблоков или камня. Это достаточно дорогой вариант, но на плотном грунте – это самая надежная основа. Такие фундаменты рекомендуется возводить на ровных площадках, допускается небольшой уклон.

Недостатком ленточного основания является слабая гидроизоляция. Чтобы стены не отсыревали, его верхняя часть застилается рубероидом или другими гидроизолирующими материалами, покрывается битумом, резиновыми составами и т.д. Для защиты от воды потребуется надежная широкая отмостка.

Технологически выделяют монолитные и сборные ленточные фундаменты. Монолитный вариант заливается в заранее подготовленную опалубку, в которой ранее монтируется арматурный каркас.

Сборный ленточный фундамент делается из блоков ФБС. Эта технология применяется тогда, когда не рентабельно изготавливать или подвозить свежую бетонную смесь, в неблагоприятном климате и т.д. К преимуществам такого типа относят высокую скорость постройки, за счет этого он обходится значительно дешевле.

Свайный

Фундамент свайного типа применяется в местах со сложным рельефом, пучинистыми грунтами, болотистыми, песчаными. К нему прибегают, когда нет возможности сделать качественное ленточное основание. Чтобы сэкономить, его применяют в качестве основания под легкие постройки на любом грунте.

Основными элементами конструкции являются винтовые стальные сваи с антикоррозионной обработкой, которые соединяются бетонным ростверком

Поэтому на качество свай требуется обращать особое внимание. К плюсам свайных фундаментов относят:

• возможность устройства основания в любых типах грунтов, кроме скалистого за счет погружения свай на глубину до 35 метров;
• эта технология позволяет обустроить обширные помещения вроде подземного гаража или погреба;
• обработанные сваи прослужат в качестве надежной опоры не менее 100 лет.

Эта технология имеет и свои недостатки:

• сравнительно небольшая несущая способность не позволяет сооружать кирпичные здания, камня, монолитного бетона;
• здания на свайном фундаменте требуют дополнительной тепло- и гидроизоляции.

https://www.youtube.com/watch?v=19qpRFlZDq8

В столбчатом фундаменте стальные сваи заменяются кирпичными или бетонные столбики, с армирующей сеткой. Они заглубляются ниже уровня промерзания земли. Такой тип позволяет сэкономить на материалах, но не приспособлен для капитальных зданий из кирпича, бетона или камня.

Плитный

Плитный фундамент, его еще называют плавающим – используется для создания надежного основания на сложных грунтах. Его используют в строительстве на:

• пучинистых грунтах;
• в заболоченных местностях;
• при высоком УГВ.

Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах.

При строительстве вырывается котлован, совпадающий по площади и форме с будущим зданием. Грунт тщательно утрамбовывается, на нем делается песчано-гравийная подушка. Несколько слоев из различной фракции отделяется геотекстилем, после делается опалубка и сваривается арматурный каркас. После этого заливается плита, а места, где будут строиться стены, выделяются монолитной лентой. К достоинствам таких конструкций относят:

• устойчивость и отсутствие деформаций;
• повышенная прочность за счет монолитности и прочности арматуры;
• устойчивость к неблагоприятным условиям, влажности и перепадам температуры;
• возможность строительства на подвижных грунтах;
• отличная гидроизоляция.

К недостаткам плитного фундамента относят его высокую стоимость за счет большого объема бетона и сплошного армирования.

Проектирование

Чтобы предотвратить перечисленные ранее минусы, стоит сделать подробный расчет опорной части здания, который состоит из нескольких этапов:

• Инженерно-геологические исследования.  Позволяют получить полную информацию о характеристиках почвы. Они станут основной частью исходных данных для будущего расчета.
• Сбор нагрузок от всех конструкций дома.
• Расчет сечения свай, их длины и расстояния между отдельными элементами, выполненный по СП 24.13330.2011.

Рекомендуем изучить «Расчет свайного фундамента с ростверком» (для буронабивных свай), «Какую нагрузку выдерживают винтовые сваи 89, 108, 133» (для винтовых свай).
