Через какое расстояние ставят стропила для двухскатной и односкатной крыши

Шаг стропил под профнастил

Что касается профнастила, то рекомендованное расстояние между рядовыми стропилами в данном случае колеблется в пределах 60-90см.

Инструкция по монтажу профнастила.

Если же расстояние будет больше указанного, то возникнет необходимость использования поперечных досок (обрешетки) с большим сечением. Здесь сечение стропил обычно выбирают равным 50*100 мм либо 50*150 мм.

В качестве обрешетки для профнастила используют доски размером 30х100 мм. Они монтируются с шагом 50 см. и более. Шаг зависит от высоты и толщины материала.

При устройстве обрешетки под профнастил не нужно забывать, что доска, выходящая на карниз, должна быть толще остальных на 10-15 мм.

Дополнительные факторы

При расчете шага стропил обращают внимание не только на тип кровельного покрытия. Учитывается множество других моментов, данные о которых можно найти в справочниках и СНиПах

Вот некоторые из факторов:

Снеговые и ветровые нагрузки. Чем больше выпадает снега зимой и чем сильнее дуют ветра, тем меньше должно быть расстояние между балками. Но, если увеличить угол уклона крыши свыше 45°, тогда разрешается увеличить шаг.
Выбор утеплителя. Для снижения расходов на плиты утеплителя рекомендуется учитывать их стандартные размеры. Выпускают маты шириной 600, 800 и 1200 мм. Если пренебречь этим условием, тогда появится большое количество подрезов, мостики холода и строительство затянется.
Качество пиломатериала

Тут принимается во внимание порода древесины, сорт и сечение. Как уже говорилось выше, на прочность влияет то, насколько хорошо была высушена балка

Закупая древесину, обращайте внимание на ровность и наличие порока в виде сучков и следов от вредителей.
Балки перекрытия и затяжки. Если под двухскатной крышей обустраиваете мансардный этаж, тогда максимально расстояние между стропилами должно быт 0,75 метра.

Принимая во внимание все эти факторы можно определить через какое расстояние устанавливать стропила. Хотя все расчеты можно сделать самостоятельно, так как справочные данные есть в свободном доступе, лучше обратиться к профессионалам

Они имеют опыт в проектировании, быстрее определят необходимое расстояние между стропилами. Так, вы избежите возможных ошибок и будете уверены в безопасности.

Нагрузки

Стропильный шаг рассчитывается с учетом нагрузок, которым будет подвергаться конструкция в процессе эксплуатации, и угла наклона кровельных скатов.

При грамотном расчете обязательно учитывается наличие или отсутствие утеплительного слоя, сечение конструктивных элементов стропильной системы, тип обрешетки и кровельного покрытия. Необходимо правильно рассчитывать нагрузки, так как это поможет не ошибиться при выборе сечения стропила.

Пошаговая инструкция расчета шага стропил для двухскатной кровли:

• Рассчитываем предполагаемую длину кровельных скатов.
• Полученное число делим на оптимальные размеры шага.
• К полученному числу добавляем единицу и округляем результат.
• Длину скатов делим на округленный результат.

В результате этих нехитрых вычислений вы получите расстояние, на котором следует установить стропила.

Шаг между стропилами невозможно высчитать точно, так как для получения более точных данных необходимо учитывать огромное количество параметров, начиная от ширины утеплительного слоя, вида кровельного материала и даже расстояние между элементами обрешетки двускатной кровли. Стропила, установленные правильно, будут служить верой и правдой вам не один десяток лет.

Шаг стропил под асбестоцементный шифер

Важным параметром асбестоцементного шифера является его значительный вес, благодаря чему он требует установки мощных стропил, способных выдерживать большие нагрузки. Расстояние между стропилами выбирается на основе сечения бруса, используемого для изготовления стропил.

Не менее важно, чтобы было правильно выполнено крепление стропил двухскатной кровли, так как это обеспечит ей высокую степень надежности и длительный эксплуатационный срок.
Оптимальный шаг между стропилами при использовании асбестоцементного шифера не должен быть меньше 800 мм. Благодаря этому стропила смогут легко справиться с возложенной на них задачей

Стропила для металлочерепицы

Не будем говорить обо всех достоинствах и недостатках этого материала, об этом и так немало сказано. Давайте лучше рассмотрим, каким должен быть шаг между несущими элементами конструкции. Стропила под металлическую черепицу устанавливаются в соответствии с существующими нормами и требованиями.

Чтобы правильно высчитать расстояние между стропилами, необходимо учитывать угол наклона кровельных скатов и интенсивность нагрузок, которым будет подвергаться эта кровля в процессе эксплуатации.

Благодаря низкому весу это покрытие может быть использовано для перекрытия крыш, на которых перед этим была уложена керамическая черепица или асбестоцементный шифер.

Размер между стропильными в этом случае колеблется от 600 до 900 мм, а сечение пиломатериалов равняется 50 на 150 мм. Такой шаг между стропилами позволит создать для крыши максимально надежный несущий каркас.

Однако в районах, характеризующихся снежными зимами, предпочтительнее обустраивать расстояние между стропилами 200 мм, а для изготовления конструктивных элементов использовать брус с сечением 50 на 200 мм.

Для того чтобы не монтировать специальную систему для поддержания утеплителя, можно подогнать расстояние между стропилами под ширину термоизоляционного материала.

Стропила под ондулин

Ондулин или гибкая черепица должен укладываться на сплошную, идеально ровную обрешетку, и лучше, если она будет изготовлена из какого-либо листового материала, что позволит кровле стойко переносить все нагрузки.

Обрешетка крепится к стропильным ногам, располагающимся с шагом от 600 до 1000 мм в зависимости от угла наклона кровельных скатов двускатной крыши.

Правильно выбранное расстояние между элементами стропильной системы гарантирует всему несущему каркасу высокую степень прочности и долговечность всей конструкции.

Рекомендуем почитать:

• Какая крыша лучше двухскатная или четырехскатная
• Плотность утеплителя для кровли
• Что такое гидробарьер

https://youtube.com/watch?v=17lft-kzOjk

Делаем вычисления

А как рассчитывается длина стропил? Если крыша имеет симметричную форму, то посчитать этот параметр не сложно. Для этого используется формула теоремы Пифагора, а именно: С равно корень квадратный из А в квадрате плюс В в квадрате, где:

• С – это искомая длина стропила;
• А – это высота, на которой расположен конек (от основания крыши);
• В – это половина ширины дома.

При этом с помощью этой формулы можно рассчитать дину стропил только до мауэрлата. Здесь не учитывается длина свесов. Если они будут являться продолжением стропил, то к рассчитанному параметру нужно прибавить их длину.

А как сделать расчет, если крыша будет ассиметричной? В этом случае скаты будут разными. Но и тут можно воспользоваться теоремой Пифагора. Рассчитать стропила на крышу можно по той же формуле, только вначале выяснить значение параметра «В» (в первом случае он равен половины ширины дома). Если крыша асимметричная, то еще на стадии ее проектирования вы высчитаете, на каком расстоянии от стен будет расположен конек. Именно это значение и берется в качестве параметра «В». В результате расчета вы получите длину каждой из стропильных ног (на левый и правый скат). Как видно и здесь проблем с вычислениями нет.

Немного сложнее рассчитать стропила для ломаной крыши. Но и тут можно воспользоваться все той же формулой. Только в этом случае расчет будет включать больше вычислений:

1. Чтобы рассчитать длину стропил нижнего яруса, нужно высчитать расстояние от стены, на котором будет установлена стойка, удерживающая прогон (она верхней частью находится на месте излома крыши).
2. Далее, вычисленное в первом действии значение берем за параметр «В» в ранее рассматриваемой формуле. В качестве «А» используем высоту самой стойки. В результате расчета получаем длину стропил нижнего яруса.
3. После этого можно рассчитать параметры коньковых стропил (верхний ярус). Здесь в качестве параметра «В» берется половина длины верхней затяжки, которая соединяет места перелома ската. Параметр «А» равен высоте бабки, которая поддерживает конек крыши. Расчет ведется по той же формуле Пифагора

Существует и другой способ как рассчитать стропила. В этом случае используется угол наклона ската. Эта формула немного сложнее предыдущей. Длина стропил (для двухскатной симметричной крыши) будет равна сумме 0,5 и высота от основания крыши до конька разделенной на косинус угла наклона ската.

Видео по теме:

https://youtube.com/watch?v=VrdvARqPADc

Каким бы способом не был бы произведен расчет, главное сделать его правильно и точно. От этого будет зависеть прочность всей стропильной системы. Если рассчитать длину стропил до целого числа не получается, то лучше делать округление в большую сторону. Лучше немного отпилить лишнее при проведении самого монтажа.

Специфика металлического покрытия

Для производства профнастила используют сталь различной толщины, поэтому материал может быть следующих видов:

• Кровельный (укладывается поверх стропил). Листы могут быть полимерными и покрыты слоем цинка. Для полимеров характерны различные цветовые варианты (от синей до коричневой палитры оттенков). Оцинкованное покрытие не отличается разнообразием цветовой гаммы, материал доступен только в сером тоне. Габарит профиля листов кровельного материала – от 35 до 75 мм;
• Для покрытия стен. В данном случае поверх основания всегда наносится полимерный состав (в процессе производства). Область применения стенового профнастила: возведение ограждений, строительство перегородок, а также отделке зданий. Высота профнастила варьируется в пределах 8-21 мм. Незначительный размер высоты листов обозначает условия эксплуатации материала – профнастил не должен испытывать существенного давления;
• Несущий (усиленный) вариант. Подходит для создания опалубки здания. Каркас будущего строения конструируют из металлических элементов, приваривая к опалубке, после чего происходит фиксация бетонным раствором.

Установка под покрытие из керамической черепицы

Конструкция под укладку керамической черепицы обладает своей спецификой. Керамическая черепица — достаточно тяжелый материал. Ее вес в 10 раз превышает вес металлочерепицы.

Отсюда следует, что нагрузка на несущую конструкцию составляет приблизительно 40-60 кг на каждый кв. м кровли.

Структура кровельного покрытия из натуральной черепицы.

Поэтому стропила под данную каркасную систему должны подбираться из сухой древесины влажностью не выше 15 %. Материал каркаса крыши изготавливают из бруса сечением 50*150 мм (для большей надежности лучше выбрать 60*180 мм).

Шаг при этом должен колебаться в пределах 60-80 см, причем чем круче уклон кровли, тем больше будет расстояние между ними.

При величине угла наклона до 45 градусов расстояние увеличивается 80 см, если же угол равен 75 градусам — шаг будет равняться 100 см.

Кроме того, рассчитывая расстояние, необходимо учесть длину стропил. Максимальная длина потребует устройства минимального расстояния между ними, если длина короткая, шаг между ними может быть большим.

Еще одной особенностью устройства керамической кровли является шаг обрешетки, с которым она набивается на стропила. Размер шага зависит от типа выбранной черепицы, и, кроме того, он должен обеспечивать возможность расположения на скате целого числа рядов.

Двускатная крыша – чем она хороша?

• Двускатная крыша – это довольно просто. А значит, ее возведение может стать первым опытом самостоятельного строительства. Хотя, конечно, лучше вначале потренироваться на гараже, беседке или сарайчике.
• Просто – значит красиво! Множество модных архитектурных стилей предполагает наличие именно такой крыши! Например, прованс и барнхаус, кантри и скандинавский стили.
• Простота общего принципа является основой для бесконечного количества вариаций. Двускатная крыша слишком проста для вас? А если удлинить конек и организовать вдоль одного из торцов террасу? А если расположить конек не посередине здания? А если разбить скучный протяженный скат слуховым окном? Декоративной башенкой?
• Крыша с двумя скатами устойчива к ветрам и снежным бурям, особенно при условии правильного выбора угла наклона.
• При покрытии однородных протяженных скатов образуется меньше отходов кровельных материалов.
• Окна на фронтонах по технологическому исполнению не отличаются от обычных окон в стенах. Можно организовать естественное освещение подкровельного пространства, не связываясь с более дорогими мансардными окнами, которые монтируются в плоскость ската.

Как проводится расчет стропильной системы

Чтобы правильно определить параметры элементов, входящих в состав стропильной конструкции двухскатной крыши, необходимо понять, каким нагрузкам придется противостоять. Обычно выделяют три вида факторов, требующих обязательного учета – это постоянное, переменное и особое воздействие на стропильную систему.

Определение постоянных нагрузок

Речь идет о нагрузках, оказывающих постоянное воздействие на кровельный каркас – это вес кровли, гидроизоляционного материала, обрешетки, утеплителя, пароизоляции и прочих элементов системы. Для всех этих факторов характерно постоянство и непрерывность воздействия благодаря их фиксированному весу. Точное определение длины стропилин подразумевает проведение расчета массы кровельного пирога. Для получения конечного результата необходимо по очереди вычислить, сколько весит 1 м2 каждого слоя.

Для примера можно взять определение массы кровли, где в качестве финишного покрытия используется ондулин. Каждое из значений можно взять приблизительно, так как требований по ювелирной точности в данном случае нет. В состав кровельного пирога входит ондулин, гидроизоляция (чаще всего речь идет о полимерно-битумных составах), утеплитель (в этом случае – базальтовая вата) и обрешетка, сделанная из досок толщиной 25 мм.

Вес отдельно 1 м2 каждого слоя:

• кровельный материал – 3,5 кг;
• гидроизоляция – 5 кг;
• утеплитель – 10 кг;
• обрешетка – 14 кг.

Суммировав все эти показатели, получают общее значение: 3.5 + 5 + 10 + 14 = 32,5. Для того чтобы гарантировать прочность конструкции, к полученной сумме рекомендуется добавить 10%. Согласно рекомендациям профессиональных мастеров, при выборе материалов для кровельного пирога желательно не превышать уровень общей нагрузки в 50 кг/м2.

Расчет переменных нагрузок

Под переменными понимается сезонный тип нагрузок на крышу. Яркий пример – выпадение снега зимой, когда скапливающиеся на кровельной поверхности массы создают на нее дополнительную нагрузку. Для ее расчета существуют специальные карты с указанием средней массы выпадения снега для каждого региона страны. Весной, после повышения температуры, наблюдается снижение давления. К числу переменных относят и ветровую нагрузку, так как для этого погодного явления также характерна нестабильность воздействия. Для ее определения используется специальная формула с поправочными коэффициентами каждого из регионов.

Угол наклона

Расчет подходящего угла наклона двухскатной крыши во многом зависит от того, какой кровельный материал используется: у каждого из них имеются свои эксплуатационные характеристики. При использовании мягкого покрытия наклон скатов должен находиться в пределах 5-20 градусов. Более жесткое покрытие из шифера, металлочерепицы или профнастила желательно укладывать под углом 20-45 градусов.

Еще один важный фактор при определении степени крутизны скатов – климатические особенности региона. К примеру, если в местности, где постоянно дует сильный ветер соорудить кровлю большой высоты, в случае урагана ее может попросту сорвать. А вот если речь идет об обильных дождях и снегопадах, то чем круче скаты, тем быстрее с них будет сходить влага. Наиболее удобным во всех отношениях считается классический угол 45 градусов.

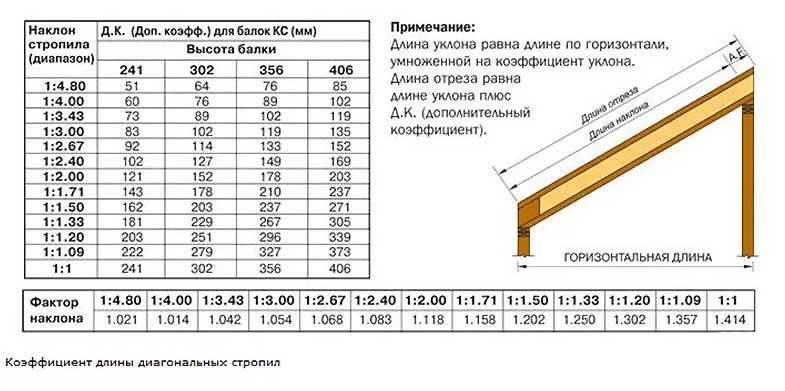

Шаг и длина стропилин

Стропильные ноги на двускатных крышах обычно размещаются на расстоянии 60-100 см друг от друга. На это влияют характеристики кровельного материала и общая масса конструкции крыши. Далее для определения количества стропилин производят деление размера ската на промежуток между стропильными парами, добавляя к полученному результату единицу. Для расчета длины стропил для крыши существуют специальные онлайн-калькуляторы. Также это можно сделать вручную, применив теорему Пифагора: искомый элемент в таком случае выступает гипотенузой прямоугольного треугольника. Ее длина определяется соотношением между катетом и косинусом противоположного угла.

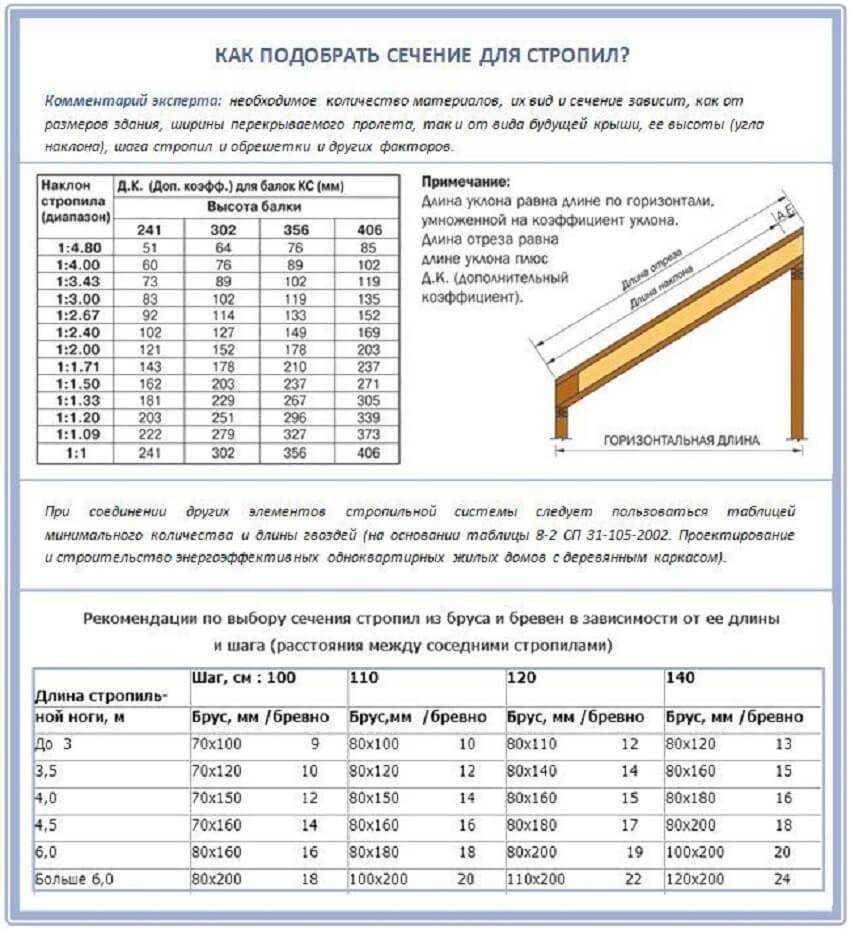

Сечение стропил

Для возможности адекватного расчета этого параметра и определялась совокупная нагрузка на стропильную конструкцию. По мере ее возрастания сечение стропилин приходится брать больше. Толщина бруса в какой-то мере зависит от шага и длины стропильной ноги. Специально для этого разработаны таблицы, дающие возможность провести быстрый расчет сечения, ориентируясь на длину и шаг монтажа. В учет необходимо взять материал изготовления (разные породы дерева имеют разную прочность) и тип используемых элементов (уровень сопротивления нагрузкам у бревна, бруса и клееного бруса различается).

Шаг стропил под покрытие из профнастила

Что касается профнастила, то рекомендованное расстояние между рядовыми стропилами в данном случае колеблется в пределах 600-900 мм.Если же расстояние будет больше указанного, то возникнет необходимость использования поперечных досок (обрешетки) с большим сечением. Здесь сечение стропил обычно выбирают равным 50*100 мм либо 50*150 мм.

В качестве обрешетки для укладки профнастила могут быть использованы доски 30*100 мм. Они монтируются с шагом в 500 мм и более в зависимости от высоты трапеции и толщины материала.

При устройстве обрешетки под металлочерепицу не нужно забывать, что доска, выходящая на карниз, должна быть толще остальных на 10-15 мм.

Расчет двускатной крыши

Проектирование и монтаж даже простой крыши лучше доверить профессионалам, это поможет избежать разочарования и переплат. Самостоятельно можно рассчитать только основные параметры, такие как площадь крыши и общий вес кровельного «пирога», а все, что касается сечения и шага стропил, количества дополнительных элементов, в общем, все, от чего зависит безопасность постройки – должно рассчитываться квалифицированным специалистом и только им! Ниже приведены лишь основные принципы расчета.

• В простейшем случае скаты имеют прямоугольную форму, а значит, площадь крыши определяется умножением длины стропила (с учетом карнизного свеса) на длину стены вдоль ската. Не забудьте умножить этот параметр на два – крыша ведь двускатная!
• Для определения общего веса кровельного «пирога» нужно суммировать удельный вес всех используемых материалов – от древесины обрешетки до конечного кровельного покрытия.
• Зная геометрические параметры «коробки» дома, а также угол наклона крыши или высоту конька, можно легко рассчитать длину стропил. К полученному значению нужно прибавить длину карнизного свеса, если он будет формироваться выступающими за плоскость стен стропилами, а не отдельными элементами – «кобылками».

При увеличении угла наклона ската растет и длина стропила. Чтобы сделать конструкцию достаточно прочной, проектировщик, скорее всего, заложит в смету пиломатериал большего сечения. При этом, чем круче крыша, тем меньше снеговая нагрузка, а значит, можно увеличить расстояние между стропилами без потери прочности. Так что увеличение сечения стропил не всегда приводит к удорожанию проекта.

Грамотно спроектированная двускатная крыша, смонтированная специалистами из качественных материалов, будет украшать ваш дом долгие годы!

Рекомендации по выбору оптимального расстояния

Оптимальное расстояние между стропилами на двухскатной крыше под шифером зависит от нескольких факторов, таких как:

• Толщина и тип используемого шифера.
• Региональные климатические условия, включая снегонагрузку и ветровые нагрузки.
• Размеры и наклон ската крыши.
• Особые требования к прочности и надёжности конструкции.

Основные рекомендации по выбору оптимального расстояния между стропилами:

1. Учитывайте тип и толщину шифера. Некоторые типы шифера требуют более узкое расстояние между стропилами для обеспечения надёжности фиксации.
2. Соблюдайте рекомендации производителя. Каждый производитель шифера может иметь свои рекомендации по оптимальному расстоянию между стропилами. Следуйте их указаниям для обеспечения долговечности и надёжности кровли.
3. Учтите климатические условия. Если ваш регион характеризуется высокими снегонагрузками или сильными ветровыми нагрузками, увеличьте расстояние между стропилами для обеспечения дополнительной прочности конструкции.
4. Обратитесь к специалисту. Если вы не уверены в выборе оптимального расстояния между стропилами, обратитесь к опытному специалисту или инженеру, чтобы получить профессиональную консультацию.

Запомните, что выбор оптимального расстояния между стропилами на двухскатной крыше под шифером является важным аспектом для обеспечения прочности и долговечности кровли. Следуйте рекомендациям производителя и не стесняйтесь обратиться за помощью к профессионалам, чтобы создать надёжную и качественную крышу.

Разновидности конструкций двускатных крыш

Для начала необходимо разобраться, какие конструкции двускатных крыш бывают, так как придется выбирать наиболее подходящую для конкретного строения.

Простая равносторонняя двускатная конструкция

Простейший вариант двускатной крыши – симметричные скаты

Этот вариант двускатной конструкции можно назвать традиционным и самым применяемым, так как он прост в монтаже и обслуживании, а также отличается долговечностью и надежностью.

Симметрия в этой системе помогает достичь равномерности нагрузки на мауэрлат и несущие стены. При правильном выборе сечения бруса для обустройства стропильной системы и мауэрлата, эти детали обеспечат необходимый для длительной эксплуатации крыши запас прочности. Дополнительной надежности конструкции придадут правильно установленные стойки, подкосы и затяжки.

Недостатком этой системы для обустройства внутри чердачного пространства помещений является то, что после установки стен и потолка большую площадь занимают глухие зоны в угловых областях конструкции, которые остаются незадействованными.

Простая асимметричная двускатная конструкция

Очень интересно смотрятся дома с асимметричной двускатной крышей

Асимметричная двускатная конструкция отличается от традиционной системы тем, что ее скаты располагаются под разным углом. Так, один из них обычно составляет больше 45 градусов, что позволяет увеличить полезную площадь чердачного пространства, в котором вполне можно обустроить жилое помещение, естественно, при должном утеплении.

Еще одним важным достоинством подобной конструкции может стать меньший по площади скат, который рекомендовано спланировать с подветренной стороны строения, где на крыше всегда собирается большое количество снега. Небольшой же по размеру, но с большой крутизной скат не будет задерживать на своей поверхности больших сугробов.

К недостатку асимметричной конструкции можно отнести более сложный ее расчет для достижения равномерного распределения нагрузки на стены дома.

Ломаная двускатная конструкция

Один скат «изломан» чтобы перекрыть пристройку сбоку дома

Эту двускатную стропильную систему можно назвать редкостью, хотя благодаря такому расположению скатов в чердачном пространстве формируется достаточно большая комната, которая может быть использована под жилое или хозяйственное помещение.

Кроме такой стропильной системы к ломаной двускатной конструкции можно отнести и мансардный вариант установки стропил.

Оба ската «изломаны» — явный выигрыш в полезной площади чердачного помещения

Мансардная ломаная стропильная система способна обеспечить для строения полноценный второй этаж с просторными комнатами, а при усиленном утеплении они могут использоваться в любое время года.

Стропильная система ломаной двухскатной крыши

Для того чтобы увеличить подкровельное помещение, сделать его жилым, сооружают двухскатную ломаную крышу. Такая конструкция может быть представлена в виде трех треугольников, один из которых расположен над потолком мансарды, а два других – по бокам.

Технология создания ломаной двухскатной крыши предусматривает определенную последовательность действий.

1. В потолочных балках подготавливают врезки для монтажа стоек. В случае устройства перекрытия с помощью бетонных плит – на них укладывают лежни.
2. Устанавливают вертикальные стойки и крепят подкосы. Может быть собрана конструкция без подкосов.
3. Укладывают боковые прогоны.
4. Поочереди монтируют ноги наслонных стропил. Если необходимо – дополнительно крепят схватки.
5. Стропильные фермы висячего типа изготавливают на земле, соединяют все детали и затем поднимают для установки на свое место.
6. В случае применения наслонных стропил боковые прогоны соединяются балками, служащими деталями потолка подкровельного помещения. В балках выполняют врезки для крепления стоек конькового бруса.
7. Устанавливают коньковый брус.
8. Крепят наслонные стропильные ноги.
9. Монтируют обрешетку, тип которой выбирается в зависимости от кровельного материала.
