Расчет железобетонной плиты перекрытия

Какие виды нагрузок различают

Каждое перекрытие имеет 3 части:

• Верхняя часть. Сюда входит покрытие пола, стяжка, термоизоляция, если вверху жилое помещение.
• Нижняя часть. Сюда относится потолочная отделка и его навесные части, если внизу жилые комнаты.
• Конструкционная часть. Благодаря ей конструкция целиком держится навесу. Бетонная плита относится к конструкционной части. Обе части конструкции, а также сама потолочная отделка и пол создают определённую тяжесть, называемую статической.

К данной нагрузки можно отнести любые элементы, вешающиеся на перекрытие.

Сюда относятся:

• навесные потолки
• светильники
• детские прыгуньи
• боксёрские мешки
• потолочный вентилятор

Проще говоря, всё то, что можно подвесить. Также мы относим сюда те предметы интерьера, которые стоят на перекрытии: пилоны, напольные бассейны, ванны, душевые кабины и т. п.

Различают ещё динамическую нагрузку. Динамическая нагрузка создаётся двигающимися предметами по поверхности перекрытия. Сюда относят не только живущих тут людей, но и любых домашних питомцев, имеющих вес, и умеющих ходить или ползать. Так как многие люди в последнее время стали заводить необычных домашних питомцев, например карликовых поросят.

Если же мы возьмём для примера навесной потолок, остов которого через каждые 49 см. закрепляется к перекрытию – это будет распределённая нагрузка.

Для этих видов нагрузок имеются определённые, не простые расчёты. Например, возьмём ванну, ёмкостью 400 л., при её установке придётся посчитать не только распределённую нагрузку на перекрытие пола, но и точечную, которую оказывает каждая из ножек ванны.

Так как сама ванна считается рассеянной нагрузкой, тогда как каждая из ножек ванны представляет собой точечную нагрузку. Такие вот имеются виды нагрузок.

Поэтому прежде чем обставлять своё жилище, рассчитайте все цифры допустимых нагрузок.

Рассчитываем давление фундаментного основания на грунт

Сам фундамент тоже имеет определенный вес, которым он будет давить на грунт. Его вес вычисляется как произведение объема на плотность использованного строительного материла. Плотность материалов, использованных для постройки фундаментов получаем в справочной таблице.

Производит расчет нагрузки.

1. Общий объем фундамента равен его площади в проекции, умноженной на высоту и составит 20,2 куб.м.
2. Таким образом масса фундамента с учетом использования при строительстве мелкозернистого бетона составит 36,4 тонны
3. Таким образом сам фундамент будет оказывать давление на грунт в размере 2525 кг на один кв.м.

Как рассчитать предельные нагрузки

Допустимая нагрузка на плиту перекрытия для пустотного типа одна, для монолитного – другая. Для вычисления предельного значения пустотелой продукции исходными показателями служит масса модели. Затем производится расчет площади несущей поверхности. У типовых панелей форма, как правило, прямоугольная. Для нахождения искомой квадратуры ширина умножается на длину.

Чтобы определить предельный показатель допустимой нагрузки, умножается максимально допустимая нагрузка на 1 кв. метр на S-площадь плиты. Результат выражается единицей массы. От этого показателя минусуется вес непосредственно панели. Плюс к этому уменьшается результат на массу:

• теплоизоляционного материала;
• стяжки;
• напольного покрытия.

Суммарный показатель может разниться. Чтобы обеспечить необходимую прочность и долгий срок службы, нужно добиться в итоге суммарной массы данных элементов на 1 кв. м. не более 1,5 ц или 150 кг.

Это и будет являться показателем допустимой нагрузки плиты железобетонной, которую рассчитывали. Как правило, он равен сотням килограммов. Из него вычитаем 150 кг/м2, приходящийся на статическую и динамическую нагрузку, минимум. Оставшийся вес не ограничен по применению – либо на перегородки, либо – на монтаж какого-то декора.

Способ пересчета нагрузок на квадратный метр

По этой методике находится нагрузочная выдержка ПП стандартного типа. Зная габариты плиты и сколько она весит, производятся:

• Расчеты площади. ЖБИ квадратной формы – длина умножается на ширину. В других ситуациях – производится разделение на простые составляющие, вычисляются квадраты каждой и затем суммируются (в м2).
• Определение загрузочной способности (макс.). Умножается полученный результат на коэффициент, который соответствует загрузке по максиму. Размерность полученного значения – т. От загрузочной способности вычитается вес изделия.
• Определение нормативного значения массы заливаемой стяжки и декор-покрытия. Средний (для индивидуального строительства жилья) показатель нагрузки на ПП от стяжки и покрытия принимается как 0,20 – 0,25 т/м2.
• Расчеты суммарного веса будущего пола. Умножается нормативный показатель на площадь.
• Расчеты запаса прочности. Вычитается от разности загрузочной способности и веса плиты вес пола.

И, наконец, делится полученный результат на общую напольную площадь в кг и сравнивается с расчетными цифрами. При полученной нагрузке на ПП менее 800 кг/м2 – прочность хорошая.

Пример 1.1 Сбор нагрузок на плиту перекрытия жилого здания | Строительный справочник

Требуется собрать нагрузки на монолитную плиту перекрытия жилого дома. Толщина плиты 200 мм. Состав пола представлен на рис. 1.

Решение

Определим нормативные значения действующих нагрузок. Для удобства восприятия материала постоянные нагрузки будем обозначать индексом q, кратковременные — индексом ν, длительные — индексом p.

Жилые здания относятся ко II уровню ответственности, следовательно, коэффициент надежности по ответственности γн = 1,0. На этот коэффициент будем умножать значения всех нагрузок. (Для выбора коэффициента см. статью Коэффициент надежности по ответственности зданий и сооружений)

Сначала рассмотрим нагрузки от плиты перекрытия и конструкции пола.  Эти нагрузки являются постоянными, т.к. действуют на всем протяжении эксплуатации здания.

1. Объемный вес железобетона равен 2500 кг/м3 (25 кН/м3). Толщина плиты δ1 = 200 мм = 0,2 м, тогда нормативное значение нагрузки от собственного веса плиты перекрытия составляет:

q1 = 25*δ1*γн = 25*0,2*1,0 = 5,0 кН/м2.

2. Нормативная нагрузка от звукоизоляционного слоя из экструдированного пенополистирола плотностью ρ2 = 35 кг/м3 (0,35 кН/м3) и толщиной δ2 = 30 мм = 0,03 м:

q2 = ρ2*δ2*γн = 0,35*0,03*1,0 = 0,01 кН/м2.

3. Нормативная нагрузка от цементно-песчаной стяжки плотностью ρ3 = 1800 кг/м3 (18 кН/м3) и толщиной δ3 = 40 мм = 0,04 м:

q3 = ρ3*δ3*γн = 18*0,04*1,0 = 0,72 кН/м2.

4. Нормативная нагрузка от плиты ДВП плотностью ρ4 = 800 кг/м3 (8 кН/м3) и толщиной δ4 = 5 мм = 0,005 м:

q4 = ρ4*δ4*γн = 8*0,005*1,0 = 0,04 кН/м2.

5. Нормативная нагрузка от паркетной доски плотностью ρ5 = 600 кг/м3 (6 кН/м3) и толщиной δ5 = 20 мм = 0,02 м:

q5 = ρ5*δ5*γн = 6*0,02*1,0 = 0,12 кН/м2.

Суммарная нормативная постоянная нагрузка составляет

q = q1 + q2 + q3 + q4 + q5 = 5 + 0,01 + 0,72 + 0,04 + 0,12 +5,89 кН/м2.

Расчетное значение нагрузки получаем путем умножения ее нормативного значения на коэффициент надежности по нагрузке γt.

ν1p = ν1*γt = 1,5*1,3 = 1,95 кН/м2.

Длительную нагрузку от людей и мебели получаем путем умножения ее полного значения на коэффициент 0,35, указанный в табл. 6, т.е:

р1 = 0,35*ν1 = 0,35*1,5 = 0,53 кН/м2;

р1р = р1*γt =0,53*1,3 = 0,69 кН/м2.

Полученные данные запишем в таблицу 1.

Помимо нагрузки от людей необходимо учесть нагрузки от перегородок. Поскольку мы проектируем современное здание со свободной планировкой и заранее не знаем расположение перегородок (нам известно лишь то, что они будут кирпичными толщиной 120 мм при высоте этажа 3,3 м), принимаем эквивалентную равномерно распределенную нагрузку с нормативным значением 0,5 кН/м2. С учетом коэффициента γн = 1,0 окончательное значение составит:

р2 = 0,5*γн = 0,5*1,9 =0,5 кН/м2.

При соответствующем обосновании в случае необходимости нормативная нагрузка от перегородок может приниматься и большего значения.

Коэффициент надежности по нагрузке γt = 1,3, поскольку перегородки выполняются на строительной площадке. Тогда расчетное значение нагрузки от перегородок составит:

р2р = р2*γt = 0,5*1,3 = 0,65 кН/м2.

(Для выбора плотности основных строй материалов см. статьи:

Для удобства все найденные значения запишем в таблицу сбора нагрузок (табл.1).

 Таблица 1

Сбор нагрузок на плиту перекрытия

В нашем примере сейсмические, взрывные и т.п. воздействия (т.е. особые нагрузки) отсутствуют. Следовательно, будем рассматривать основные сочетания нагрузок.

I сочетание: постоянная нагрузка (собственный вес перекрытия и пола) + полезная (кратковременная).

При учете основных сочетаний, включающих постоянные нагрузки и одну временную нагрузку (длительную или кратковременную), коэффициенты Ψl, Ψt вводить не следует.

Тогда qI = q + ν1 = 5,89 + 1,5 = 7,39, кН/м2;

qIр = qp + ν1p = 6,63 + 1,95 = 8,58 кН/м2.

II вариант: постоянная нагрузка (собственный вес перекрытия и пола) + полезная (кратковременная) + нагрузка от перегородок (длительная).

Для основных сочетаний коэффициент сочетаний длительных нагрузок Ψl принимается: для первой (по степени влияния) длительной нагрузки — 1,0, для остальных — 0,95. Коэффициент Ψt для кратковременных нагрузок принимается: для первой (по степени влияния) кратковременной нагрузки — 1,0, для второй — 0,9, для остальных — 0,7.

Поскольку во II сочетании присутствует одна кратковременная и одна длительная нагрузка, то коэффициенты Ψl и Ψt = 1,0.

qII = q + ν1 + p2 = 5,89 + 1,5 + 0,5 =7,89 кН/м2;

qIIр = qр + ν1р + p2р = 6,63+ 1,95 + 0,65 =9,23 кН/м2.

Совершенно очевидно, что II основное сочетание дает наибольшие значения нормативной и расчетной нагрузки.

Нагрузка на пустотные плиты перекрытия

На практике часто встает вопрос, какую нагрузку способна нести железобетонная пустотная плита перекрытия, не сломается ли она от того или иного напряжения.

В любом случае на нее не должна опираться несущая стена. Капитальные (несущие) стены могут опираться строго либо на фундаментные блоки, либо на такие же стены нижних этажей.

Там где панель нахлестывается на несущую стену, она дополнительно укрепляется – с торцов отверстия пустот заливаются бетоном, а по бокам не рекомендуется делать нахлест более чем на 100 мм, т.е. до 1-ой пустоты.

Нагрузка может быть распределенная или точечная. Для распределенной нагрузки все просто – высчитать площадь плиты в м2, умножить на нагрузку согласно маркировки (как правило это 800 кг/м2) и вычесть собственный вес плиты. Так для ПК 42-12-8 имеем площадь = 5м2. Умножаем на 800 = 4 тн. И вычитаем собственный вес = 1,53 тн. Оставшиеся 2,5 тонны и будут допустимой распределенной нагрузкой. Можно, для примера, залить ее бетонной стяжкой в 20 см.

Для точечных нагрузок привести аналогичный расчет затруднительно, так как несущая способность плиты в случае точечного давления зависит не только от веса тела, но и от точки приложения. Так по краям панели значительно крепче, чем по центру. Обычно рекомендуют не превышать номинальную нагрузку более чем в 2 раза, т.е. до 1,6 тн при отсутствии других воздействий.

На практике чаще приходится рассчитывать комбинированную нагрузку от разных источников, таких как стяжка, мебель, люди, ненесущие перегородки. Тут следует довериться опыту советских НИИ, которые приняли нагрузку «8» типовой, т.е. достаточной для всех «стандартных» случаев использования.

Их расчеты основаны на следующих соображениях:

• собственный вес = 300 кг/м2
• стяжка + заливные полы = 150 кг/м2 (примерно 6-7 см.
• мебель + люди = 200 кг/м2
• стены/перегородки = 150 кг/м2

Если в вашем случае эти показатели существенно превышаются, возможно, стоит задуматься о приобретении панелей с более высокими показателями несущей способности.

Несущая способность бетонной плиты. Маркировка

Все железобетонные изделия, которые произведены в заводских условиях, получают собственную маркировку перед поступлением в продажу. В ней зашифрованы основные свойства , включая нагрузку:

1. Маркировка начинается с аббревиатуры ПК. Эти буквы обозначают тип изделия – плита пустотная.
2. Первое число указывает на длину в дециметрах.
3. Второе число равно ее ширине в дециметрах.
4. Третье число указывает, сколько килограмм способен выдержать 1 дм2 изделия (включая собственный вес).

Разберем на примере: допустим, у нас есть изделие с маркировкой «ПК-12-10-8». Что нам говорит этот шифр:

• Перед нами плита перекрытия;
• Ее длина примерно 12 дм (1,18м);
• А ширина около 10 дм (0,99 м);
• Предельная нагрузка – 8 кг на 1 дм2 = 800 кг/м2.

Определяется нагрузка СНиП (строительными нормами и правилами). 8 кг на 1 дм2 – это стандартное значение для большинства изделий данной категории. Также значение этого показателя с точностью до грамма приведено в специальных справочниках.

Выпускаются изделия с показателем 1000 кг/м2 и даже 1250 кг/м2 (третье число в маркировке – 10 и 12 соответственно). Плита перекрытия 12 – нагрузка равна 1250 кг/м2, так как значения в дециметрах принято округлять до целого.

Если при строительстве будет использована плита перекрытия ребристая, нагрузка на изделие с теми же габаритами будет выше. Ребристые изделия монолитные, в них не предусмотрены отверстия, из-за которых снижается несущая способность конструкции.

Колоссальной несущей способностью обладает П образная плита перекрытия, нагрузка на которую может достигать 2500 и даже 3000 кг/м2. Но сами ребристые и П-образные конструкции оказывают повышенное давление на фундамент, поэтому при строительстве многоэтажных домов в Казани более популярны пустотные конструкции.

Расчет толщины плиты

Расчет выполняется по СП «Проектирование и устройство оснований и фундаментов зданий и сооружений» и по руководству «Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа» в два этапа:

• сбор нагрузок;
• расчет по несущей способности.

Сбор нагрузок включает в себя проведение работ по вычислению общей массы дома с учетом веса снегового покрова, мебели, оборудования и людей. Значения для домов из различных материалов можно взять из таблицы.

Тип нагрузки	Значение	Коэффициент надежности
Стены и перегородки
Кирпич 640 мм	1150 кг/м2	1,2
Кирпич 510 мм	920 кг/м2
Кирпич 380 мм с утеплением 150 мм	690 кг/м2
Брус 200 мм	160 кг/м2	1,1
Брус 150 мм	120 кг/м2
Каркасные 150 мм с утеплителем	50 кг/м2
Перегородки гипсокартонные 80 мм	30-35 кг/м2	1,2
Перегородки кирпичные 120 мм	220 кг/м2
Перекрытия
Железобетонные 220 мм с цементно-песчаной стяжкой 30 мм	625 кг/м2	1,2 — для сборных и 1,3 — для монолита
Деревянные по балкам	150 кг/м2	1,1
Крыша по деревянным стропилам
С металлическим покрытием	60 кг/м2	1,1
С керамическим покрытием	120 кг/м2
С битумным покрытием	70 кг/м2
Временные нагрузки
Полезная для жилых зданий	150 кг/м2	1,2
Снеговая	В зависимости от района строительства по п. 10.1 СП «Нагрузки и воздействия». Снеговой район определяется по СНиП «строительная климатология».	1,4

Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности. Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по СП «Нагрузки и воздействия».

Для различных нагрузок, коэффициент отличается и находится в пределах 1,05-1,4. Точные значения также приведены в таблице. Для фундамента из бетона по монолитной технологии принимают коэффициент 1,3.

Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов.

Основная формула для вычислений имеет следующий вид:

P1= M1/S,

где P1 -удельная нагрузка на грунт без учета фундамента, M1 — суммарная нагрузка от дома, полученная при сборе нагрузок, S — площадь плиты из бетона.

Далее необходимо рассчитать разницу (Δ) между полученным значением и числом, приведенным в таблице выше, в зависимости от типа грунта.

Δ=P-P1,

где P — табличное значение несущей способности грунта.

M2 = Δ*S,

где М2 — требуемая масса фундамента (больше этой массы строить фундамент нельзя), S — площадь плиты из бетона.

Следующая формула:

t = (М2/2500)/S,

где t — толщина заливки бетона, а 2500 кг/м3 — плотность одного кубического метра железобетонного фундамента.

Далее толщина округляется до ближайшей большей и меньшей величины кратной 5 см. После выполняется проверка, при которой разница между расчетным и оптимальным давлением на грунт не должна превышать 25% в любую сторону.

Помимо толщины потребуется подобрать подходящий диаметр армирования, а также выполнить расчет количества арматуры для бетона.

Параметры пустотных плит перекрытия

У плит перекрытия имеющих полости отличные эксплуатационные характеристики, именно поэтому они наиболее востребованы на строительном рынке.

Нюансы при выборе:

• Выбирайте размер плит именно под ваше строение;
• Пустотелые плиты гораздо легче цельнолитых, поэтому выбирать легче даже для не тяжёлых конструкций;
• Рассматривая параметр допустимой нагрузки, выбирайте в зависимости от условий будущей эксплуатации;
• При выборе стройматериала, отдайте предпочтение тому который изготовлен из бетона марки не ниже М200;
• В зависимости от требуемой нагрузки бывают плиты с напряжённой и ненапряжённой арматурой.

Обязательно при выборе плит учитывается их вес. Ведь он зависит от выбранного ранее фундаментного основания.

Виды пустотных панелей перекрытия

Панели с продольными полостями применяют при сооружении перекрытий в жилых зданиях, а также строениях промышленного назначения.

Железобетонные панели отличаются по следующим признакам:

• размерам пустот;
• форме полостей;
• наружным габаритам.

В зависимости от размера поперечного сечения пустот железобетонная продукция классифицируется следующим образом:

• изделия с каналами цилиндрической формы диаметром 15,9 см. Панели маркируются обозначением 1ПК, 1 ПКТ, 1 ПКК, 4ПК, ПБ;
• продукция с кругами полостями диаметром 14 см, произведенная из тяжелых марок бетонной смеси, обозначается 2ПК, 2ПКТ, 2ПКК;
• пустотелые панели с каналами диаметром 12,7 см. Они маркируются обозначением 3ПК, 3ПКТ и 3ПКК;
• круглопустотные панели с уменьшенным до 11,4 см диаметром полости. Применяются для малоэтажного строительства и обозначаются 7ПК.

Виды плит и конструкция перекрытия

Панели для межэтажных оснований отличаются формой продольных отверстий, которая может быть выполнены в виде различных фигур:

• круга;
• эллипса;
• восьмигранника.

Круглопустотная продукция отличается также габаритами:

• длиной, которая составляет 2,4–12 м;
• шириной, находящейся в интервале 1м3,6 м;
• толщиной, составляющей 16–30 см.

По требованию потребителя предприятие-изготовитель может выпускать нестандартную продукцию, отличающуюся размерами.

Основные характеристики пустотных панелей перекрытий

Плиты с полостями пользуются популярностью в строительной отрасли благодаря своим эксплуатационным характеристикам.

Расчет на продавливание плиты межэтажного перекрытия

Главные моменты:

• расширенный типоразмерный ряд продукции. Габариты могут подбираться для каждого объекта индивидуально, в зависимости от расстояния между стенами;
• уменьшенная масса облегченной продукции (от 0,8 до 8,6 т). Масса варьируется в зависимости от плотности бетона и размеров;
• допустимая нагрузка на плиту перекрытия, равная 3–12,5 кПа. Это главный эксплуатационный параметр, определяющий несущую способность изделий;
• марка бетонного раствора, который применялся для заливки панелей. Для изготовления подойдут бетонные составы с маркировкой от М200 до М400;
• стандартный интервал между продольными осями полостей, составляющий 13,9-23,3 см. Расстояние определяется типоразмером и толщиной продукции;
• марка и тип применяемой арматуры. В зависимости от типоразмера изделия, используются стальные прутки в напряженном или ненапряженном состоянии.

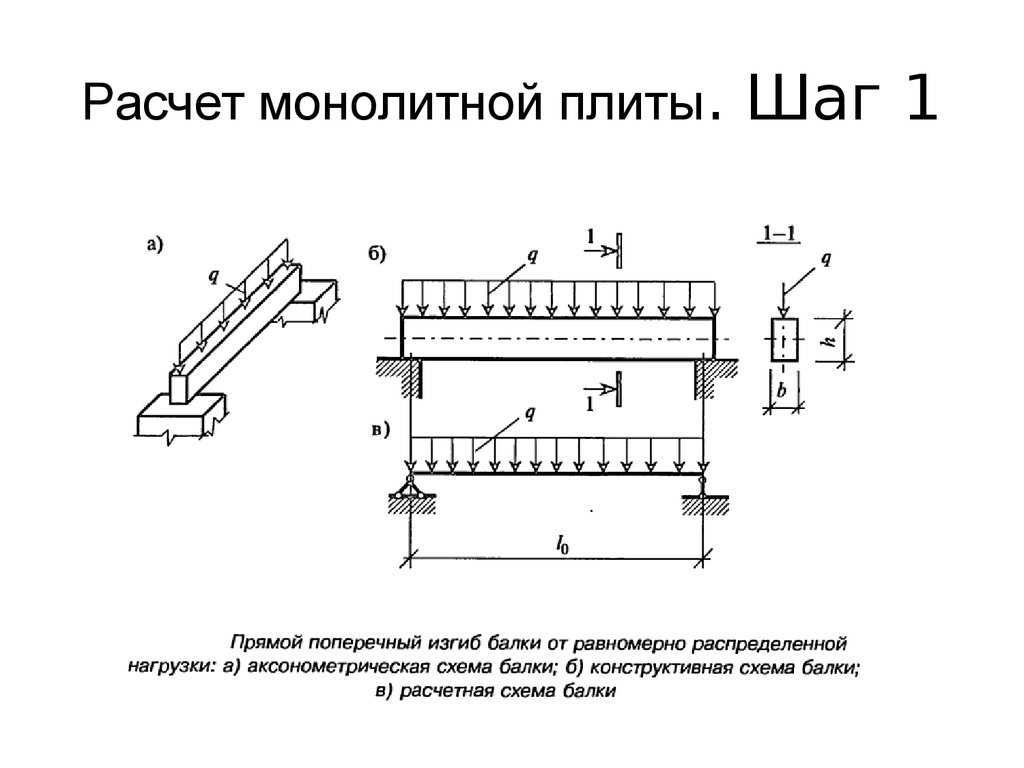

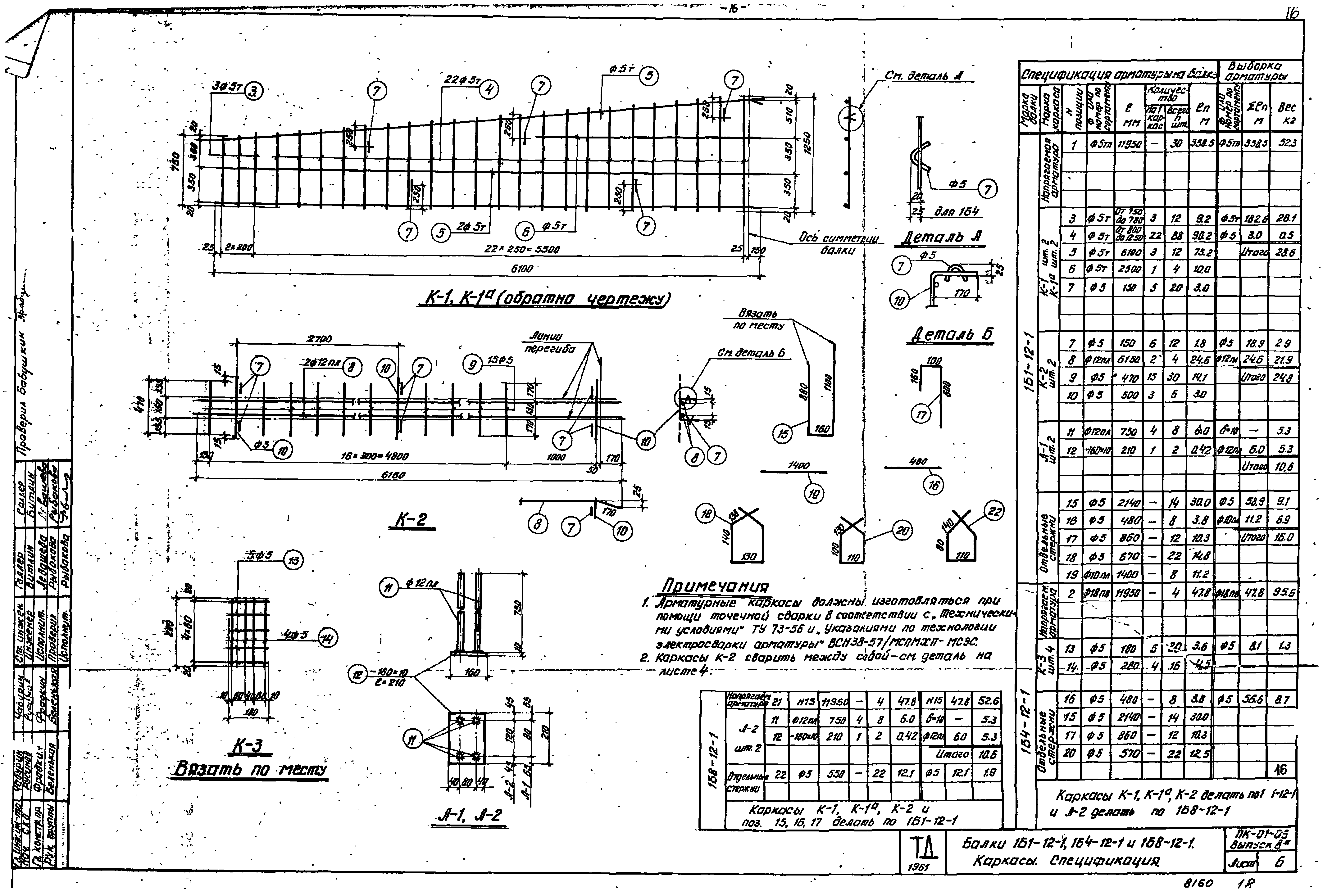

Расчет несущих балок

Для определения сечения и шага балок необходимо рассчитать нагрузку на перекрытие. Сбор нагрузок выполняют по методике и с учётом коэффициентов, изложенных в СНиП 2.01.07–85 (СП 20.13330.2011).

Расчет нагрузок

Общая нагрузка рассчитывается суммированием постоянной и переменной нагрузки, определённых с учётом нормативных коэффициентов. При практических расчётах сначала задаются определённой конструкцией, включающей и предварительную раскладку балок определённого сечения, а затем корректируют, исходя из полученных результатов. Так что на первом этапе выполните эскиз всех слоёв «пирога» перекрытия.

1. Собственная удельная масса перекрытия

Удельная масса перекрытия складывается из составляющих её материалов и делится на горизонтальную суммарную длину балок перекрытия. Для расчёта массы каждого элемента нужно рассчитать объём и умножить на плотность материала. Для этого воспользуйтесь таблицей 2.

Таблица 2

Наименование материала	Плотность или насыпная плотность, кг/м 3
Асбоцементный лист	750
Базальтовая вата (минеральная)	50–200 (от степени уплотнения)
Берёза	620–650
Бетон	2400
Битум	1400
Гипсокартон	500–800
Глина	1500
ДСП	1000
Дуб	655–810
Ель	420–450
Железобетон	2500
Керамзит	200–1000 (от коэффициента вспенивания)
Керамзитобетон	1800
Кирпич полнотелый	1800
Линолеум	1600
Опилки	70–270 (от фракции, породы дерева и влажности)
Паркет, 17 мм, дуб	22 кг/м 2
Паркет, 20 мм, щитовой	14 кг/м 2
Пенобетон	300–1000
Пенопласт	60
Плитка керамическая	18 кг/м 2
Рубероид	600
Сетка проволочная	1,9–2,35 кг/м 2
Сосна	480–520
Сталь углеродистая	7850
Стекло	2500
Стекловата	350–400
Фанера клееная	600
Шлакоблок	400–600
Штукатурка	350–800 (от состава)

Для древесных материалов и отходов плотность зависит от влажности. Чем выше влажность — тем тяжелее материал.

К постоянным нагрузкам относятся и перегородки (стены), удельный вес которых принимается ориентировочно 50 кг/м 2 .

2. Переменная нагрузка

Обстановка комнаты, люди, животные — всё это переменная нагрузка на перекрытие. Согласно табл. 8.3 СП 20.13330.2011, для жилых помещений нормативная распределённая нагрузка составляет 150 кг/м 2 .

3. Суммарная нагрузка

Суммарная нагрузка не определяется простым сложением, необходимо принять коэффициент надёжности, который по тому же СНиП (п. 8.2.2) составляет:

• 1,2 — при удельной массе меньше 200 кг/м 2 ;
• 1,3 — при удельной массе больше 200 кг/м 2 .

4. Пример расчета

В качестве примера возьмём комнату длиной 5 и шириной 3 м. Через каждые 600 мм длины положим балки (9 шт.) из сосны сечением 150х100 мм. Перекроем балки доской толщиной 40 мм и настелим линолеум толщиной 5 мм. Со стороны первого этажа зашьём балки фанерой толщиной 10 мм, а внутри перекрытия уложим слой минеральной ваты толщиной 120 мм. Перегородки отсутствуют.

1 — балка; 2 — доска; 3 — утепленный линолеум 5 мм

Расчет постоянной удельной нагрузки на площадь комнаты (5 х 3 = 15 м 2 ) приведен в таблице 3.

Таблица 3

Материал	Объем, м 3	Плотность, кг/м 3	Масса, кг	Удельная нагрузка, кг/м 2
Брус (сосна)	9 х 0,15 х 0,1 х 3,3 = 0,4455	500	222,75	14,85
Доска (сосна)	15 х 0,04 = 0,6	500	300	20,0
Фанера	15 х 0,01 = 0,15	600	90	6,0
Линолеум	15 х 0,005 = 0,075	1600	120	8,0
Минвата	15 х 0,12-0,405 = 1,395	100	139,5	9,3
Итого:	58,15
С учетом k = 1,2	70

Переменная нагрузка — 150 х 1,2 = 180 кг/м 2 .

Общая нагрузка — 70 + 180 = 250 кг/м 2 .

Расчетная нагрузка на балку (qр) — 250 х 0,6 м = 150 кг/м (1,5 кг/см).

Расчёт допустимого прогиба

Принимаем допустимый прогиб межэтажного перекрытия — L / 250, т. е. для трёхметрового пролёта максимальный прогиб не должен превышать 330 / 250 = 1,32 см.

Так как балка обоими концами лежит на опоре, расчёт максимального прогиба ведётся по формуле:

h = (5 х qр х L4) / (384 х E х J)

• qр — расчетная нагрузка на балку, qр = 1,5 кг/см;
• L — длина балки, L = 330 см;
• Е — модуль упругости, Е = 100 000 кг/см 2 (для древесины вдоль волокон по СНиП);
• J — момент инерции, для бруса прямоугольного сечения J = 10 х 153 / 12 = 2812,5 см 4 .

Для нашего примера:

h = (5 х 1,5 х 3304) / (384 х 100000 х 2812,5) = 0,82 см

Полученный результат по сравнению с допустимым прогибом имеет 60% запас, что представляется чрезмерным. Следовательно, расстояние между балками можно увеличить, снизив их количество и повторить расчёт.

В заключение предлагаем посмотреть видео о расчёте перекрытия по деревянным балкам с помощью специальной программы:
