Узлы скатной кровли: что относится к основным элементам, их название и назначение; соединение частей стропильной системы, в том числе карнизных свесов крыши

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни. нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка

Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке)

Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Принципы расчета обрешетки под профнастил

Как и большинство кровельных покрытий, профилированный лист крепится к обрешетке. Шаг обрешетки под профнастил оговорен в строительных нормах. В СНиПе указаны требования к данному параметру, исходя из угла наклона ската крыши :

при минимальном уклоне кровли для монтажа профнастила необходима сплошная обрешетка, либо обрешетка с шагом, не превышающим 400 мм (выбор зависит от толщины металла и марки используемого материала);
при среднем уклоне деревянное основание может монтироваться с шагом 300 – 650 мм;
если кровля имеет большой угол уклона, шаг может составлять до 1000 мм;
отдельные марки профнастила, обладающие высокой жесткостью, могут монтироваться с шагом обрешетки до 3000 или 4000 мм, если угол наклона ската составляет более 8 градусов.

Более подробно с зависимостью шага обрешетки от марки профиля можно ознакомиться благодаря таблице :

Угол наклона кровли, град

Таблица. Зависимость шага обрешётки от марки профнастила

При проектировании кровельной системы следует заранее определиться с материалом финишного покрытия. Производители профнастила в сопроводительной документации указывают требования к укладке конкретного материала. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

В частном строительстве нередко выбирают профнастил с профилем высотой 35 мм из стального листа толщиной 0,6-0,7 мм. Такой материал может монтироваться на обрешетину с шагом до 1,5 метров, при этом кровля рассчитана на нагрузку до 600 кг на квадратный метр. По такой крыше можно безбоязненно перемещаться при очистке или ремонте, но следует отметить, что данная конструкции повышенной прочности несколько дороже, чем кровля из профнастила меньшей жесткости.

Если предполагается использовать профнастил с высотой профиля 21 мм и менее, шаг обрешетки под профнастил должен быть минимальным, либо монтируется сплошная обрешетина. Данный кровельный материал не рассчитан на высокие нагрузки, для него требуется прочная основа, чтобы избежать деформации листов.

Профилированный лист с высотой профиля от 44 мм в частном строительстве практически не используется, так как этот материал предназначен для обустройства кровли промышленных сооружений .

Подготовка материала для обрешетки

Чтобы рассчитать количество требуемого пиломатериала, необходимо знать длину и ширину ската, а также выполнить расчет шага. Кроме того, следует учесть, что у конька и карниза следует монтировать по две доски, чтобы обеспечить необходимую прочность кровельного настила. Усиления требуют и места примыкания к печным трубам, слуховым окнам, вентиляционным коробам и т.д. К результату вычислений следует добавить еще 10%. так как в процессе монтажа пиломатериал придется подрезать до необходимых размеров и часть уйдет в отходы.

Сечение бруска должно составлять не менее 50×50 мм. Также обрешетка может выполняться из обрезной или необрезной доски толщиной 50 мм. Требуется использовать хорошо просушенный пиломатериал. Рекомендуется использовать брусья и доски из ели, сосны, бука, ольхи

Материал может быть не фугованным, но следует обратить внимание на прямолинейность его поверхностей

Доски и брус не должны быть покороблены, при необходимости поверхность элементов следует подправить.

Обрешетка под профнастил эксплуатируется в условиях повышенной влажности, поэтому велик риск повреждения деревянных элементов грибком и микроорганизмами. Чтобы предупредить гниение древесины, пиломатериал требуется обработать антисептиками. Также необходима противопожарная обработка элементов кровли. Сегодня выпускаются специальные составы для огнебиозащиты, которые позволяют проводить оба вида обработки за один раз.

Допускается обрабатывать уже готовую обрешетку, но конструкция кровли будет значительно эффективнее защищена, если она монтируется из элементов, заранее качественно пропитанных огнебиозащитным составом.

Виды и предназначение доборных элементов

Крыша дома сегодня — это не только ограждающая защитная конструкция. Новые технологии и материалы позволяют осуществить самые, казалось бы, безумные идеи как в архитектуре кровель, так и в их использовании. И всё благодаря доборным элементам, которых существует довольно много. Рассмотрим основные, наиболее распространённые доборы:

ендова верхняя и нижняя — планки для защиты стыка двух смежных поверхностей;
карнизные рейки — для защиты кровельных карнизов от осадков;

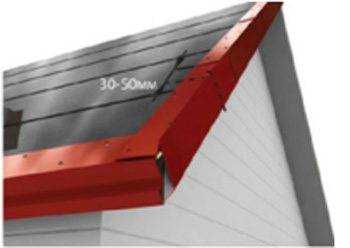

коньковая пластина острая или плоская, согнутая под определённым углом, — защищает места соединения скатов;
снеговой барьер — удерживает снег и лёд от обвала;
торцевая планка — сохраняет подкровельное пространство с торцов от влаги, грязи, пыли;
оконный отлив — оберегает строение от проникания влаги через оконные проёмы;
зонт вентиляционных и печных шахт — купол над трубами для предотвращения попадания влаги внутрь дома через дымоходы, вентканалы и трубы;
планки примыкания — важный элемент, защищает места соединения кровельного настила с трубами, дымоходами, парапетами;
водосточные желоба — предназначены для отвода воды с крыши;
парапеты — сохраняют бортиковые плоские поверхности кровли от проникновения воды во время осадков и таяния снега.

При монтаже кровли понадобятся также заглушки для водостоков и коньков, прокладки и уплотнители. Всё это приобретается в магазинах или изготавливается индивидуально.

Доборные элементы позволяют реализовать многие интересные архитектурные решения

Расчёт количества доборных элементов

Расчёт доборов основывается на проекте кровли или фасада. Рассчитать количество можно самостоятельно, учитывая основной момент — необходимые доборные элементы всегда покупаются с запасом.

Карнизная планка идёт по всему периметру карнизов, поэтому их метраж и будет искомым размером этого добора.
Ендовы (нижние и верхние) рассчитываются по длине всех сходящихся краёв скатов + 10% для нахлестов.
Длина торцевой планки равна протяжённости всех торцов кровли.
Размеры уплотнителя высчитываются по количеству доборов, под которые он будет подкладываться.
Водоотливные доборы покупаются исходя из периметра постройки плюс 10–15% на нахлест в местах стыковки и на подрезку. Дополнительно к желобам нужно подобрать воронки, кронштейны и водосточные трубы из аналогичного отливу материала.
Доборные элементы для накрытия коньков в местах стыка рёбер или продольных кромок скатов приобретают с учётом общей длины рёбер и конька плюс 7–10% для нахлеста.

Выбор доборных элементов

При покупке доборов нужно руководствоваться определёнными правилами:

Желательно приобретать товар (кровельный настил и доборы) у одного продавца — при покупке больших объёмов можно получить неплохую скидку. К тому же даётся гарантия на все элементы и в случае изъянов легче заменить бракованную продукцию в одном месте. Делая покупки в разных торговых точках, не всегда можно угадать с цветовой гаммой и текстурой доборов в тон кровельному покрытию, поэтому закупая весь кровельный комплект сразу, можно сэкономить время.
Устанавливать доборные элементы нужно по правилам, которые устанавливает производитель. В случае их нарушения с последующим повреждением доборов или при неправильной транспортировке гарантия не действует.
Не забудьте купить крепёжные элементы для доборов. Здесь понадобится консультация менеджера, поскольку каждый добор имеет свою систему крепления, а иногда даже несколько — гвозди калёные с широкими шляпками, заглушки, болты специальные с гайками, саморезы с ножками в виде свёрл и силиконовыми прокладками. Можно, конечно же, обойтись обыкновенными кровельными гвоздями, но красивой кровле нужно достойное обрамление, поэтому гвоздями, как по старинке, сегодня мало кто пользуется.

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Несущие конструкции крыши

Стропильная система — конструкция, состоящая из стропил и других элементов, воспринимающая и противостоящая всем видам нагрузок и передающая их на стены строения. Состоит из стропильных ферм.

Ферма — конструкция из скрепленных между собой брусьев или стержней.

Стропило (стропильная нога) — элемент стропильной фермы, воспринимающий, все виды нагрузок и передающий их на стены, и верхнее перекрытие строения, служат опорой для кровли. Нижним концом упирается в стену, а верхним соединяется под углом с противоположной стропильной ногой.

Стропила наклонные — имеют упор на концах и средней частью (в одной или нескольких точках).

Стропила висячие — опирающиеся в нижней части на затяжку или мауэрлат и в верхней коньковой части опираются друг на друга или на подконьковый прогон (без промежуточных опор).

Конёк — верхнее горизонтальное ребро крыши, соединяющее стропильные фермы.

Коньковая схватка — кусок доски/фанеры или металлической накладки соединяющий стропила в коньке.

Мауэрлат — брус, расположенный по периметру стены, на который опираются нижние концы наклонных стропил. Мауэлат позволяет распределить сосредоточенную нагрузку от стропил на весь участок стены.

Стойка — отрезок доски/бруса опирающийся на затяжку и поддерживающий стропильную ногу, служит для разгрузки стропил и для организации стен мансарды.

Бабка — центральная стойка, которая упирается в конёк.

Подкос — стойка под углом.

Ригель — отрезок доски, соединяющий стропильные ноги между собой. Служит для увеличения жёсткости стропильной фермы и препятствует разъезжанию стропильных ног.

Затяжка — бревно/брус/доска соединяет стропильные ноги между собой. Отличается от ригеля тем, что затяжка опирается на мауэрлат и лежни.

Кобылка — отрезок доски, удлиняющий стропильную ногу для организации свеса крыши.

Слега — направляющая под натуральную черепицу.

Основание кровли — поверхность, на которую укладывается кровельное покрытие. Обычно выполняется в виде обрешетки или сплошного настила.

Обрешётка — подкровельный настил из досок или брусков, прикрепляемые к стропилам и служащие основанием для кровельного покрытия. Обрешётка воспринимает всю весовую нагрузку от кровли и через контробрешётку и черновой настил передаёт её на стропильную систему.

Контробрешётка — бруски минимальным сечением 30×50 мм, располагающиеся под обрешёткой, перпендикулярно ей и обеспечивающие вентиляцию подкровельного пространства и служащие для закрепления гидроизоляционной пленки.

Черновой настил — настил из досок, ДСП, ДВП или других видов плит, которые прибиваются непосредственно к стропильной системе и служит основой для гидроизоляционного материала и основанием для крепления контробрешётки.

Обрешётина — элемент обрешетки, который изготовляется из деревянных брусков, реек или планок из хвойных пород (без обзола и проходных сучков) не ниже второго сорта, на который укладывается черепица. Минимальное сечение бруска — 30×50 мм.

Устройство стропильной системы

Основные виды стропильных конструкций:

стропильные ноги противоположных скатов связаны горизонтальными затяжками (для ширины дома до 6 м);
коньковый прогон опирается на вертикальные стойки, дополнительно используются наклонные распорки (для домов шириной до 10 м с пустым чердаком, конструкция рассчитана на высокие нагрузки);
в качестве дополнительных точек опоры выступают горизонтальные прогоны, опирающиеся на вертикальные стойки, стропила связаны затяжками (для ширины дома до 15 м).

Стропильные конструкции изготавливаются из бруса сечением не менее чем 50×150 мм. Расположение перекладины выполняется на уровне будущего потолка чердачного помещения.

Стропильные ноги рекомендуется выполнять из цельного бруса, но при необходимости можно срастить брус с двух сторон при помощи гвоздей или саморезов. Шаг стропил может быть рассчитан исходя из размеров листового утеплителя. В первую очередь устанавливаются крайние А-образные элементы, на которые крепится коньковый прогон, выполненный из бруса 100×150 или доски 50×150. Коньковый прогон придает жесткость всего каркаса.

Чтобы не ослаблять мауэрлат, прорези для крепления выполняют в стропилах, в результате чего стропило горизонтальной плоскостью прорези лежит на поверхности мауэрлата, а выступом упирается в вертикальную плоскость мауэрлата. Фиксация выполняется тремя гвоздями, два из которых забиваются с обеих сторон стропила, а третий – через его верхнюю плоскость.

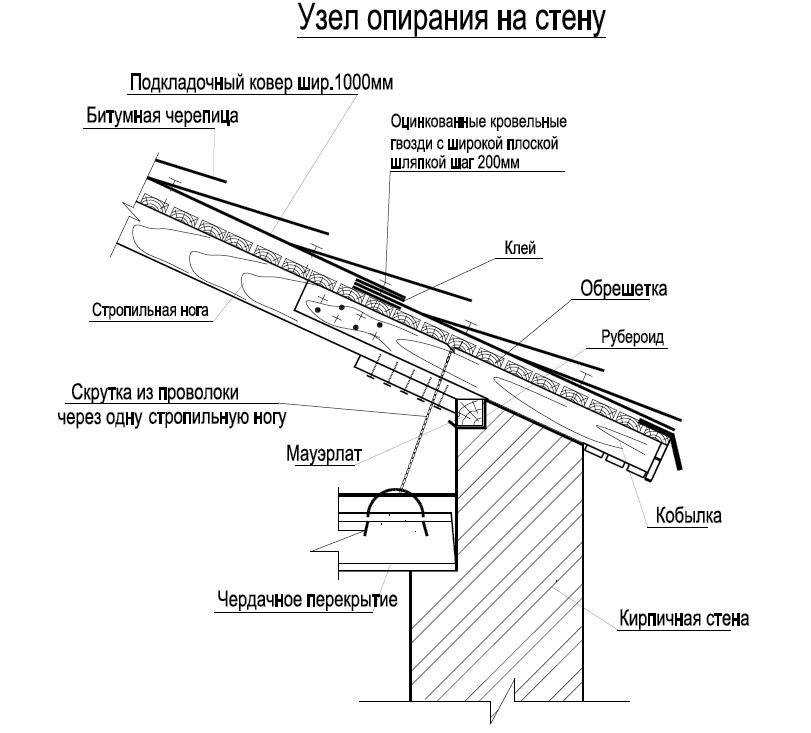

прорези в стропилах для опирания и крепления на мауэрлат

Существуют различные способы крепления стропил в верхней части двускатной крыши, которые можно выполнить своими руками:

Края каждой пары стропил разрезаются таким образом, чтобы при сопряжении плоскостей срезов стропильные ноги образовывали заданный угол наклона крыши. Затем стропила скрепляются между собой деревянными планками при помощи гвоздей, либо металлическими пластинами с болтовым соединением. В верхнюю плоскость стропил следует забить по гвоздю длиной не менее 150 мм;
Стропила разных скатов размещаются на установленном коньковом прогоне, при этом их необходимо разрезать, чтобы горизонтальный участок равнялся по ширине половине толщины конькового бруса. Стропила между собой фиксируются металлическими планками, которые следует разместить над пролетом (висячее соединение, требует жесткого крепления ног к мауэрлату);
Соединение внахлест — наиболее простой вариант, стропила наклоняют под одинаковым углом и соединяют их шпильками или болтами, используя широкие шайбы.

варианты и способы крепления верхней части стропил

На следующем этапе монтируются такие виды элементов, как прогоны, стойки, подкосы и т.д., если они входят в выбранную схему каркаса

При монтаже важно контролировать вертикальность и горизонтальность конструкций. Ошибки, допущенные в процессе возведения крыши, исправить практически невозможно

Виды стропильных конструкций

Устройство стропильной системы крыши может быть разным. Выбирайте ее вид, исходя из конструкции здания и его габаритов.

Стропила кровли могут быть наслонные или висячие.

Параметр 2. Наслонная система

Наслонная система оптимальна для крыши с пролетом 10-16 метров.

Наслонные стропила оптимальны для крыш, у которых длина пролета равна 10-16 м. Наклон у скатов можно делать любым. В здании должны быть колонны либо несущие стены. Снизу стропила опираются на мауэрлат, а сверху на прогон.

Коньковый прогон в свою очередь поддерживается стойками или лежнем (внутренним простенком). Нагрузки в такой конструкции возникают только вертикальные, поэтому в затяжках надобности нет.

Если длина пролета значительна, коньковый прогон лучше поменять на две боковые балки. Они должны опираться о стойки. Чтоб стропила не сгибались, они усиливаются ригелями и подкосами. Если вы строите своими руками мансарду, стропила можно сделать ломаными либо опереть их о стенку высотой 1-1,5 м.

Что учесть при сооружении наслонной системы стропил:

У всех узлов конструкции должна быть гладкая струганная поверхность. Это уменьшит вероятность их гниения и заражения грибком.
Подошву мауэрлата следует располагать точно по горизонтали относительно внешних стен. Строго горизонтальной должна быть и стыковка мауэрлата со стропилами. В противном случае опора может опрокинуться.
Подкосы и стойки надо монтировать с максимальной симметрией.

Примыкания стропил к стенам необходимо влагоизолировать.

Чтобы не возникало необходимости делать ремонт стропильной системы, ее элементы не должны мокнуть и гнить. Поэтому в подкровельном пространстве нужна эффективная вентиляция. Для этого в чердачной крыше оставляются продухи, а в мансардной — щели.
Те точки, в которых стропильная система соприкасается с каменными, бетонными, кирпичными стенами, надо гидроизолировать. В противном случае из-за конденсата древесина начнет гнить.
Стропила без подкосов или опор не должны иметь длину больше 4,5 м.

Параметр 3. Висячие стропильные ноги

Система висячих стропил выбирается при пролете до 6 м.

Каркасная система двухскатной крыши чаще всего бывает висячей. При этом пролет ее не должен превышать 6 м, а у дома не должно быть внутренних стен.

Наверху стропила опираются друг о друга, внизу – на мауэрлат. Нагрузку конструкции на стены здания понижают затяжки. Балочные стяжки укладываются внизу стропил и дополнительно служат перекрытием. Есть еще ригели – это затяжки, которые ставятся повыше.

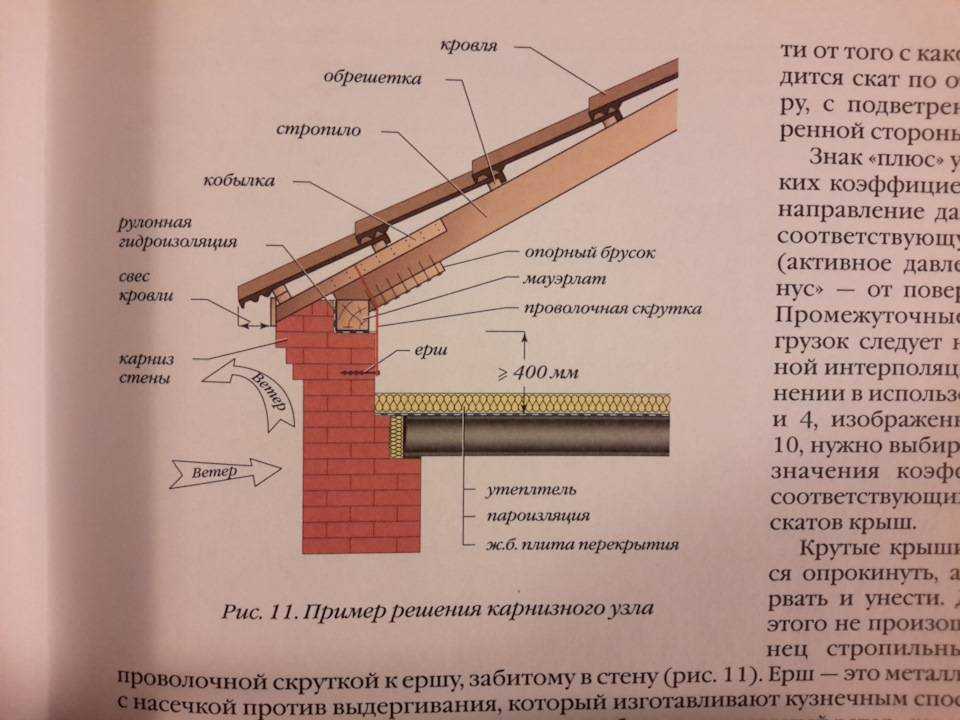

Правильное оформление карнизного свеса.

Что учесть при сооружении висячей системы стропил:

Не надо опирать кровельные свесы на низ стропильных ног, выходящих за плоскость стен. Для опоры такой конструкции лучше всего подходят кобылки. При их использовании стропила смогут всей своей плоскостью опираться о мауэрлат.
На скатах от опорной балки до конька следует набить ветровую планку (лобовая доска).
Уклон необходимо начинать от чердака. Так кровля получится жесткой, она не будет раскачиваться, и разрушаться от ветра.

Крыша и кровля

Прежде чем начать устройство крыши частного дома, нужно разграничить два понятия. Непрофессионалы часто путают, но строители четко разделяют определения крыша и кровля. Крыша — это вся конструкция, которая отделяет здание от улицы сверху. Конструкция крыши частного дома включает в себя стропила, все другие несущие элементы, теплоизоляционный материал, кровельное покрытие.

Стропила — несущие конструкции крыши

Кровля — это верхняя часть крыши. Она же является кровельным покрытием. Устройство кровли требует внимательного подбора материала. Ведь именно от него будет зависеть надежность гидроизоляции и комфортность проживания.

Подбор типа скатной кровли

Чтобы это сделать нужно учитывать нижеследующее:

Уклон скатов. Так, для скатной крыши, имеющей угол уклона скатов 50 градусов и выше, заснеженные заносы не страшны. Как правило, уменьшается нагрузка на систему крыши. Стало быть, можно несколько уменьшить величину сечения используемых дощечек для возникновения стропильных ног. А вот для крыши с углом наклона ската в 2 градуса сечение стропильных ног придется, напротив, повысить во много раз. Это изготавливается чтобы покрытие могло выдерживать снежную нагрузку.
Сечение стропильных ног. Как следует из идущего до этого пункта, сечение стропилин нужно будет принимать предельным – чтобы сама стропильная система могла выдерживать общую нагрузку на крышу.
Требования, которые предъявляют к долговечности и надежности крыши: крепость, устойчивость к огню, высокая несущая способность. Из этого следует вывод: чем больше поперечное сечение стропильной ноги, тем длительнее она будет держать влияние огня. Чтобы придать аналогичных параметров стойкости к огню стропилины должны пройти специализированную отделку – дезинфицирующими составами, защитными красками, устойчивым к огню растворами, цементной штукатуркой и т.д.
Свойства теплоизоляции. Конечно, чем лучше утепляется крыша, тем высокую нагрузку обязана держать кровельная система (остов). И поэтому и поперечное сечение стропилин обязано быть большим.

Односкатная крыша своими руками пошагово: порядок монтажа и его особенности

Для того чтобы правильно возвести кровлю, вам, в первую очередь, понадобятся чертежи с указанием всех размеров и параметров. Такие чертежи можно сделать самостоятельно, скачать готовый вариант из интернета (конечно, с учетом параметров своей постройки) или же заказать их у профессиональных строителей. После того как чертежи будут готовы, а строительные материалы куплены, можно приступать непосредственно к монтажу конструкции.

Очень важно определиться с тем, будет ли ваша кровля вентилируемой или невентилируемой. Первый вариант конструкции монтируется в жилых помещениях и банях для обеспечения комфортного микроклимата. Вентиляция в таком случае достигается за счет промежутка между слоями изоляционного материала, а также специальных отверстий, располагающихся по бокам крыши

Для того чтобы эффективность вентиляции не снижалась зимой, кровлю необходимо регулярно очищать от снега

Вентиляция в таком случае достигается за счет промежутка между слоями изоляционного материала, а также специальных отверстий, располагающихся по бокам крыши. Для того чтобы эффективность вентиляции не снижалась зимой, кровлю необходимо регулярно очищать от снега.

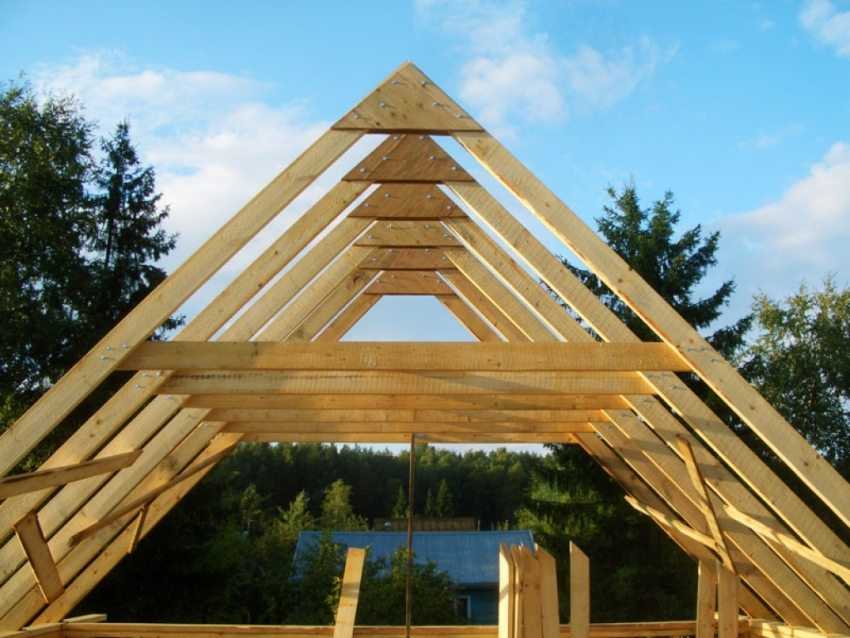

Конструкция стропил двускатной крыши

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

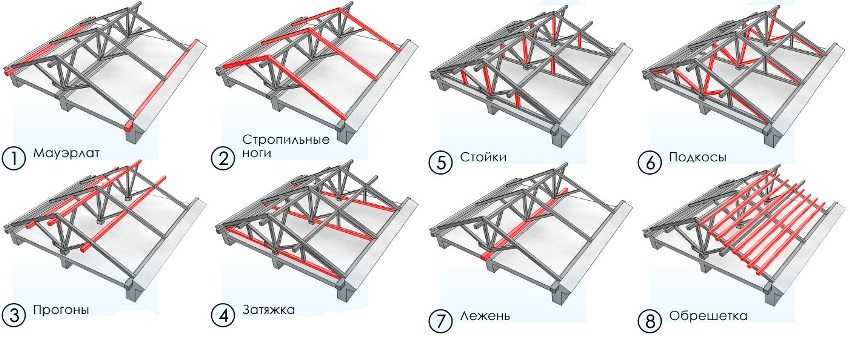

Элементы конструкции стропильной системы

стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

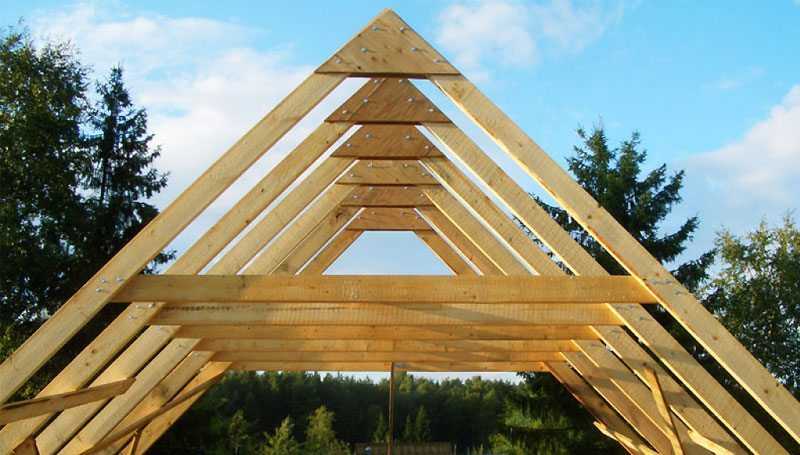

Стропила двускатной крыши

стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

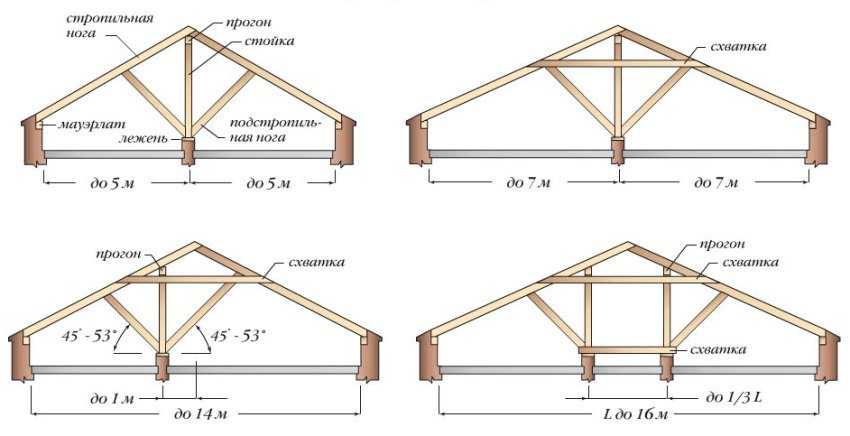

Стропильные системы наслонного типа

конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

Полезный совет!Использовать кобылки предпочтительнее, чем делать длинные стропильные ноги. Сгнившую кобылку заменить гораздо проще и дешевле. Ведь в этом случае не придется разбирать всю кровлю.

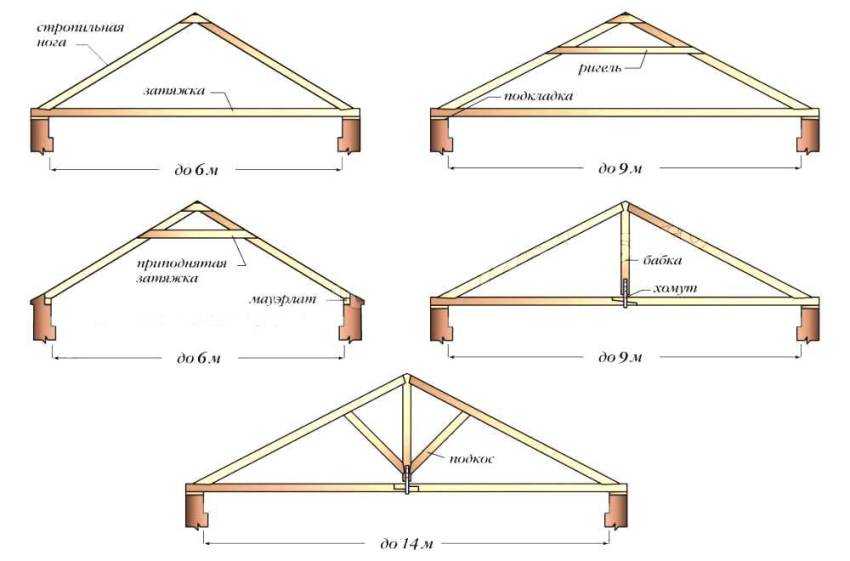

Стропильные системы висячего типа

Монтаж карниза мягкой черепицы

1. Помещают поверх ковра карнизные планки (монтаж аналогичен торцевым и коньковым).

2. Удаляют с клеевого слоя карнизной полосы-самоклейки защитную пленку.

3. Укладывают полосу по карнизному свесу примерно в 10 мм от перегиба планки карниза.

4. Соседние отрезки кладут встык.

5. Фиксируют по краю и рядом с перфорацией. Отступая от изгиба фронтонной планки примерно на 10 мм.

6. Стыки и точки крепления перекрывают черепицей. Стыки в разбежку, обязательно.

Разные производители по разному рекомендуют крепить карнизную и фронтонную планки-кто-то на ковер, а другие под ковер. Главное в чем они единодушны-в обязательной проклейки битумной мастикой вдоль карнизов и фронтонов.

Наш фотоотчет по строительству кровли из черепицы Carriage House

Заключение

Устройство двускатной крыши подразумевает создание качественного кровельного пирога. Двускатная конструкция утепляется листовыми или рулонными материалами

Важно выполнить качественную пароизоляцию. Для финишной отделки применяются различные виды кровельных материалов, от стандартного шифера до высокотехнологичной черепицы

Таким образом, подсчитывается общая нагрузка, которая состоит из постоянной и временной нагрузок. Исходя из общей нагрузки на квадратный метр кровли, подбирается сечение стропильных ног.

В любом случае, при расчете стропильной системы двухскатной крыши, необходимо доверить работу специалистам, также можно воспользоваться справочниками в сети и нижеуказанным видео.
