Особенности армирования фундаментных плит

Рекомендации по выбору арматуры

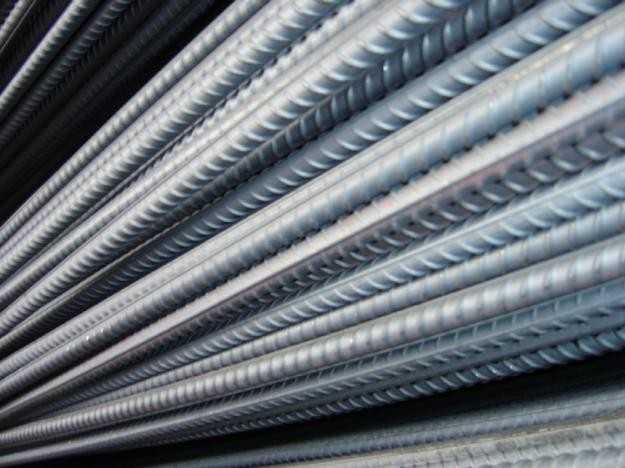

Для изготовления арматурного каркаса используйте стальные прутки следующего вида:

• стержни класса А300 (АII), имеющие кольцевой профиль;
• арматуру с серповидный профилем класса А400 (АIII), которая характеризуется улучшенным сцеплением с бетонным монолитом.

Использование монолитной плиты позволяет фундаменту выдерживать значительные нагрузки, которые равномерно распределяются по всей поверхности

Диаметр применяемых прутков зависит от массы возводимого здания и составляет:

• 10-12 мм — для легких деревянных строений, гаражей.
• 14-16 мм — для частных домов, ответственных построек.

Перекрытие по профлисту

В этом случае рекомендуется взять профилированный лист марки Н-60 или Н-75. Они обладают хорошей несущей способностью. Материал монтируется так, чтобы при заливке образовались ребра, обращенные вниз. Далее проектируется монолитная плита перекрытия, армирование состоит из двух частей:

• рабочие стержни в ребрах;
• сетка в верхней части.

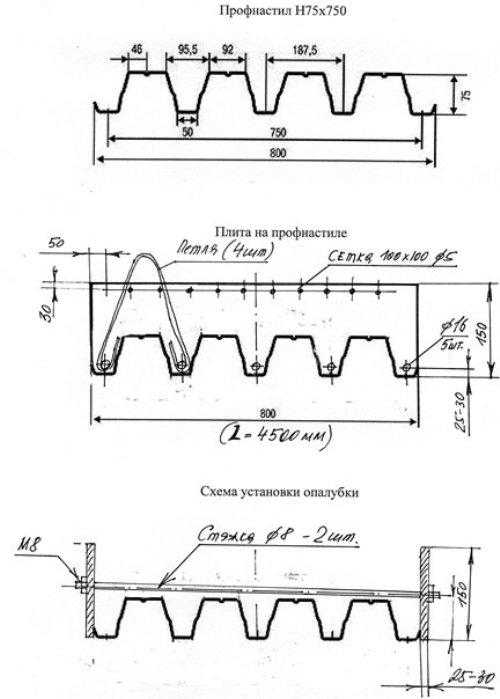

Армирование плиты перекрытия по профлисту

Наиболее распространенный вариант, когда в ребрах устанавливают по одному стержню диаметром 12 или 14 мм. Для монтажа прутов подойдут инвентарные пластиковые фиксаторы. Если нужно перекрыть большой пролет, в ребро может устанавливаться каркас из двух стержней, которые связаны между собой вертикальным хомутом.

В верхней части плиты обычно укладывается противоусадочная сетка. Для ее изготовления используют элементы диаметром 5 мм. Размеры ячейки принимаются 100х100 мм.

Порядок армирования и заливки

Устройство опалубки

Армирование перекрытий начинается с установки опалубки. К опалубке предъявляются следующие требования: она должна выдерживать вес сырой смеси, при этом не деформируясь визуально. Это довольно большая нагрузка, при слое бетона 200 мм она составит 500 кг на квадратный м. Поэтому конструкция опалубки должна быть довольно внушительной. Для щитов можно использовать фанеру толщиной 18…20 мм, для балок, стоек, ригелей использовать брус сечением 100х100 мм.

Можно использовать профессиональную опалубку. Ее преимущества в том, что она рассчитана на высокие нагрузки, в ее комплект входят телескопические стойки, выдерживающие значительный вес и позволяющие регулировать уровень. Это довольно дорогостоящее оборудование, но сейчас можно найти фирму, которая сдает и опалубку, и стойки в аренду.

Схему сборки опалубки легко найти в литературе, а если вы берете профессиональную опалубку, то к ней прилагается инструкция. Главное – после сборки проверить горизонтальность с помощью нивелира или других доступных средств.

Монтаж арматуры

Пластиковые фиксаторы необходимы для создания защитного слоя арматуры в нижней части перекрытия.

Армировка делается таким образом: нижний ряд укладываем на фиксаторы – специальные пластиковые опоры высотой 25-30 мм для создания защитного слоя. Стержни кладем с одинаковым шагом, параллельно друг другу. На них кладем следующий ряд под углом 90? и перевязываем вязальной проволокой в каждом пересечении. Затем устанавливаем разделители сеток, сгибаем, связываем с одинаковым шагом. Приведенный здесь чертеж подскажет, с каким именно. Армирование перекрытия по краям дополняется усилениями. На разделители и П-образные усиления укладываются продольные, а затем поперечные прутья арматуры. Верхний уровень готовой арматуры должен быть ниже верхней плоскости опалубки на 25-30 мм. Собранная арматура должна представлять из себя довольно жесткий каркас, выдерживающий без особых деформаций вес человека.

Заливка

После того как армирование будет закончено, можно приступать к заливке. Эту работу лучше всего производить с помощью бетононасоса, обязательно уплотняя смесь при помощи специального глубинного вибратора. Заливку желательно произвести за один раз. При затвердевании бетон дает усадку. Чем быстрее идет высыхание, тем больше усадка, что может привести к появлению микротрещин. Чтобы этого не произошло, в течение 2-3 дней нужно смачивать поверхность твердеющей плиты водой. Делать это лучше всего путем разбрызгивания. Но и в дождливый день производить заливку не стоит, рекомендуется предохранять свежую смесь от осадков. Плита должна сохнуть 30 дней, только после этого можно снимать опалубку.

Практические рекомендации

На рынке строительных материалов представлено много вариантов готовой сетки для армирования. На первый взгляд – оптимальное решение для быстрого создания армокаркасов перекрытий. Но применение готовых сеток неизбежно приводит к увеличению стыков арматурных полотен, что, в свою очередь, приводит к снижению общей прочности конструкции.

Кроме того, стыковка сеток производится внахлёст, — а это приводит к перерасходу материала и увеличению стоимости перекрытия. Сварка сетки, выполненная в заводских условиях точечным методом, приводит к незначительному, но всё же снижению прочности каркаса.

Реализация арматуры производится на вес, поэтому застройщику нужно научиться пересчитывать материал из мер длины в меры веса. При составлении схемы раскладки арматуры следует учитывать, что максимальная длина выпускаемых промышленностью стержней составляет 11,75 м.

Металл – достаточно дорогой материал. В стремлении удешевить строительство, некоторые застройщики стали использовать композитную арматуру для перекрытий.

Но не стоит забывать, что перекрытия относятся к ответственным конструкциям, а использование композитных изделий пока не достаточно проверено в практическом строительстве. Кроме того, экономия материала при замене металла композитом незначительна: композитные стержни всегда больше диаметром заложенных в проекты стержней из металлической арматуры.

Как армировать плиту перекрытия и зачем это делать?

Как правильно армировать монолитную плиту перекрытия

http://strport.ru/stroitelstvo-domov/armirovanie-plity-perekrytiya-poshagovaya-instruktsiya

Армирование монолитной плиты перекрытия

Расчет арматуры для плиты перекрытия в частном строительстве выполняется редко. Это достаточно сложная процедура, выполнить которую сможет не каждый инженер. Чтобы заармировать плиту перекрытия, нужно учесть ее конструкцию. Она бывает следующих типов:

• сплошное;
• ребристое:
• по профлисту.

Последний вариант рекомендуется при выполнении работ самостоятельно. В этом случае нет необходимости устанавливать опалубку. Кроме того, за счет использования металлического листа повышается несущая способность конструкции. Самая низкая вероятность ошибок достигается при изготовлении перекрытия по профлисту. Стоит отметить, что оно является одним из вариантов ребристой плиты.

Перекрытие с ребрами залить непрофессионалу может быть проблематично. Но такой вариант позволяет существенно сократить расход бетона. Конструкция в этом случае подразумевает наличие усиленных ребер и участков между ними.

(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: «R-A-510923-1», renderTo: «yandex_rtb_R-A-510923-1», async: true }); }); t = d.getElementsByTagName(«script»); s = d.createElement(«script»); s.type = «text/javascript»; s.src = «//an.yandex.ru/system/context.js»; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, «yandexContextAsyncCallbacks»);

Еще одни вариант — изготовит сплошную плиту перекрытия. В этом случае армирование и технология похожи на процесс изготовления плитного фундамента. Основное отличие — класс используемого бетона. Для монолитного перекрытия он не может быть ниже В25.

Стоит рассмотреть несколько вариантов армирования.

Какая должна быть арматура для плитного основания?

Нагрузки на каркас могут достигать довольно больших величин, поэтому стоит выбирать качественную арматуру высоких марок. Естественно, сверхпрочный прокат, предназначенный для высотных зданий и мостов, укладывать не стоит, он только увеличит стоимость строительства, но желательна марка арматуры не ниже третьего класса. Исключение можно сделать только для вертикальных элементов, так как уже говорилось выше, нагрузки здесь меньше.

Можно использовать как готовые сетки промышленного производства, так и вязать или сваривать их на месте. Выбор способа монтажа не имеет значения, прочность железобетонного монолита не пострадает от выбора способа соединения. Стыки прутьев должны удержать конструкцию до и во время заливки бетонной смеси

В затвердевшем бетоне монолитной плиты то, какую прочность имеют соединения элементов каркаса между собой, не важно

Точно выбрать марку проката, диаметр, шаг арматуры можно только путем расчета, требующего множества исходных данных, в том числе и исследований грунта на месте строительства. При самостоятельном возведении конструкции лучше всего оттолкнутся от похожих объектов или типовых проектов для данного региона.

Также отметим — любая конструкция имеющая контакт с почвой подвергается воздействию повышенной влажности. Хотя бетонный камень и защищает сталь от коррозии благодаря тому, что создает щелочную среду, а так же несмотря на то, что фундамент укладывают на гидроизоляцию, все равно необходимо позаботиться, чтобы металл был максимально защищен от коррозии. Поэтому следует отдавать предпочтение легированным сталям. Целесообразным можно считать и использование современных стеклопластиковых или полимерных стержней.

Расчет диаметра арматуры

Расчеты, связанные с монолитной плитой, достаточно сложны и требуют особых знаний. Далеко не каждый конструктор может их правильно выполнить. Для индивидуального строительства можно руководствоваться минимальными значениями, принимаемыми по пособию «Армирование элементов монолитных железобетонных зданий».

Требования для монолитной плиты представлены в приложении 1, раздел 1. Общая площадь сечения рабочей арматуры в одном направлении принимается не менее 0,3% от общего сечения фундамента. Минимальный диаметр стержней назначается 10 мм при стороне плиты менее 3 м и 12 мм при большей длине стороны. Диаметр вертикальных стержней должен составлять не менее 6 мм, но также необходимо учитывать условия свариваемости. Максимальный размер рабочего армирования 40 мм, на практике чаще используют 12, 14 и 16 мм.

Пример расчета

В качестве исходных данных имеется железобетонная плита 6 на 6 м. Толщина для частного дома принимается 200 мм. Необходимо правильно армировать конструкцию. В примере не рассмотрено усиление железобетона на участках опирания стен.

Определение диаметров

В первую очередь определяется, что сетки будут укладываться в два ряда, поскольку толщина конструкции больше 150 мм. Далее производится расчет требуемой площади стальных прутьев.

• Площадь поперечного сечения фундамента = 6 м * 0,2 м = 1,2 м²;
• Минимальная площадь всей арматуры = 1,2 м² * 0,3% = 0,0036 м² = 36 см²;
• Минимальная площадь арматуры в одном направлении для одного ряда = 36 см²/2 = 18 см².

Далее необходимо воспользоваться сортаментом арматурных стержней, который приведен в ГОСТ 5781-82*. В этом документе приведена площадь сечения одного прута. Для удобства можно найти расширенную версию сортамента. По нему определяется, что для данного сечения в одной сетке необходимо использовать один из следующих вариантов:

• 16 стержней диаметром 12 мм;
• 12 стержней диаметром 14 мм;
• 9 стержней диаметром 16 мм;
• 8 стержней диаметром 18 мм;
• 6 стержней диаметром 20 мм.

Выбираем вариант с двенадцатым диаметром. Чтобы правильно разложить элементы необходима схема. Чертеж поможет рассчитать шаг прутов. Для стороны длинной 6 м шаг 16-ти стержней получается примерно 400 мм. Назначаем максимальное расстояние 300 мм исходя из условия СП 63.13330.2012 п.10.3.8.

Вертикальное армирование для надежности принимается 8 мм с шагом 300 мм.

Расчет количества

Недавно у нас появился калькулятор плитного фундамента, для удобства можете воспользоваться им.

Для того, чтобы не ошибиться при закупке материалов, необходимо заранее рассчитать их количество. Если имеется схема плиты, сделать это не сложно. При вычислении длин стержней необходимо учитывать толщину защитного слоя бетона 20-30 мм с каждой стороны.

Расчет рабочего армирования.

• Длина одного стержня = 6000 — 30*2 = 5940 мм;
• Количество стержней в одном направлении = 5940/300 = 19,8, принимаем 20 шт;
• Количество стержней в обоих направлениях для верхней и нижней сетки = 20*2*2 = 80 шт;
• Длина одного стержня для П-образных хомутов = 200 мм + (200 мм * 2)*2 = 1 м;
• Количество стержней для П-образных хомутов = 20*2 = 40 шт;
• Общая длина арматуры диаметром 12 мм = 80*5,94 м +40*1 м  = 515,2 м;
• Масса стержней диаметром 12 мм = 515,2*0,888 кг (находится по сортаменту) = 457,5 кг.

Расчет вертикального армирования.

• Длина одного стержня = 200 — 20*2 = 140 мм;
• Количество стержней = кол-во  горизонтальных прутов в одном направлении*кол-во прутов в другом = 20*20 = 400 шт;
• Общая длина стержней диаметром 8 мм = 400*0,14 = 56 м;
• Масса стержней диаметром 8 мм = 56*0,395 = 22,12 кг.

Все получившиеся значения удобно свести в таблицу.

Диаметр	Длина	Масса
12 мм	515,2 м	457,5 кг
8 мм	56 м	22,12 кг

При расчете расходов стоит учитывать стандартную длину одного прута – 11,7 м, это означает, что, например, стержней 8 диаметра понадобится 5-6 штук с небольшим запасом. А при большой длине рабочей арматуры требуется увеличить суммарную длину на 10-15% для соединения стержней внахлест.

Грамотный выбор диаметра, шага и соблюдение технологии монтажа обеспечат надежность и долговечность фундамента при минимально возможных затратах.

Рекомендуем: Технология строительства плитного фундамента.

Как рассчитать?

Одним из важных элементов является расчет технических характеристик стержней арматуры. В большинстве случаев шаг сетки равняется 20 см

Поэтому особое внимание следует уделить вычислению других параметров. Начинается процедура с определения диаметра арматуры

Состоит этот процесс из таких последовательных шагов:

В первую очередь нужно определить поперечное сечение фундамента. Вычисляется она для каждой из стороны плиты. Для этого нужно толщину будущего фундамента умножить на длину. К примеру, для плиты 6 х 6 х 0,2 м этот показатель будет равняться 6 х 0,2 = 1,2 м2.

После этого нужно вычислить минимальную площадь арматуры, которую следует применять для определенного ряда. Она составляет 0,3 процента от поперечного сечения (0,3 х 1,2 = 0,0036 м2 или 36 см2). Этот коэффициент следует использовать при расчете каждой из сторон. Чтобы вычислить подобное значение для одного ряда следует просто разделить полученную площадь пополам (18 см2).

Узнав общую площадь, можно посчитать количество арматурных стержней, которые следует использовать для одного ряда

Обратите внимание, что это касается только сечения и не учитывается количество проволоки, которую укладывают в продольном направлении. Чтобы узнать количество стержней, следует вычислить площадь одного

Затем общую площадь разделить на полученное значение. Для 18 см2 применяют 16 элементов диаметром 12 мм или 12 элементов диаметром 14 мм. Узнать эти параметры можно в специальных таблицах.

Чтобы упростить подобные процедуры расчета, следует составить чертеж. Еще одним шагом является подсчет количества арматуры, которую следует приобрести для фундамента. Вычислить это довольно просто всего за несколько шагов:

В первую очередь нужно узнать длину каждого ряда. При этом вычисляется это в обоих направлениях, если фундамент имеет прямоугольную форму

Обратите внимание, что длина должна быть меньше на 2–3 см с каждой стороны, чтобы фундамент мог закрыть металл. Когда вы знаете длину, можно вычислить количество стержней в одном ряду

Для этого нужно полученное значение разделить на шаг решетки и округлить в большую сторону результирующее число. Чтобы узнать общий метраж, следует провести описанные ранее операции для каждого ряда и сложить результат вместе.

Характерные черты армирования фундамента

Процесс армирования основания может осуществляться с применением как гладких, так и рифленых металлических прутьев, которые располагаются на одинаковых расстояниях друг от друга, образуя фракционный армированный каркас.

Армирование плитного фундамента для сооружения предопределяет изготовление двух названных армированных каркасов (поясов). Сборка каждого из них может выполняться посредством сварки или процедуры вязания с использованием специальной проволоки.

Первый из собранных элементов впоследствии при заливке первого слоя бетона укладывается на покрытую гидроизоляцией подложку, а второй – в завершении формирования финишного слоя плиты на расстоянии 10–15 см от верхней границы фундамента.

Как армировать фундаментную плиту?

Прежде чем приступить к армированию, необходимы подготовительные процедуры. Арматура из стали не должна иметь жировой пленки или следов коррозии, потому что даже незначительное загрязнение уменьшают сцепление с бетоном, а это значит, что вся конструкция получится не особо прочной.

Армировать фундаментную плиту можно готовой сеткой марки Ж100 III, Ж 8А III сделанной на предприятии, либо изготавливают ее из прутков прямо на месте. Обычно используют сетку с диаметром прута в пределах 5-6 мм и сечением 15х15 мм. Если же используются отдельные прутки, что происходит значительно чаще, то их размещают с интервалом от 20 до 40 мм. Это расстояние называют шагом, и оно напрямую зависит от проекта: чем выше тяжесть здания, тем меньше промежутки.

Прежде чем начать процесс укладки арматуры на гидроизоляционный материал, расположенный на дне котлована, необходима установка распорок, которые должны иметь плоскую форму. Для них используется изделия из искусственного материала в виде кольца, рельса, а лучший вариант – специально созданные для этой цели тарельчатые фиксаторы. Высота распорок выбирается таким образом, чтобы готовый арматурный каркас при бетонировании располагался ниже верхнего уровня фундаментной плиты минимум на сантиметр, но при этом расстояние до него снизу не должно быть меньше 50 мм. Таким образом, сверху создается защитный слой, если же арматура будет возвышаться над готовой плитой, то в таких местах возможен излом.

Когда будет полностью собрана нижняя сетка, к ней привязывают соединители, для которых чаще всего используют ребристую арматуру. Они должны иметь одинаковую длину и готовятся заранее. Затем приступают к следующему этапу – созданию второй сетки, по аналогии с первой. При выполнении работ необходимо создание зазора в 50 мм между каркасом и опалубкой. На этом работы по созданию каркаса заканчиваются, остается только закрепить его надежно и приступать к заливке бетона.

Выполнить все необходимые работы профессионально и недорого могут специалисты компании “Проект”. Работаем мы в Москве и Подмосковье, знаем все особенности создания фундаментных плит не только в теории, но и имеем достаточный опыт создания подобных сооружений.

Особенности поперечного армирования фундаментной плиты

При создании фундаментной плиты кроме горизонтальной арматуры нужна еще и поперечная, которая необходима для того, чтобы воспринимать усилия от продавливания и других вертикальных нагрузок. Чаще всего ее устанавливают в местах, где располагаются колонны или простенки. Отсутствие поперечной арматуры может вызвать моментальное разрушение здания. В случае если высота плиты превышает 150 мм, то в ней обязательно выполняется поперечное армирование фундаментной плиты.

Для этого вида усиления плиты чаще всего используют гладкие стержни с диаметром от 6 до 8 мм или сетка, изготовленная из плетеной или полосовой стали. Шаг между элементами не должен превышать 300 мм, а точная его величина рассчитывается в соответствии со СНиПом. Специалисты рекомендуют поперечное и вертикальное армирование фундаментной плиты выполнять в виде единого хомута, при этом продольные элементы располагают внутри единого каркаса. В этом случае реже возникают трещины в бетоне, а стержни закрепляются в нужном положении.

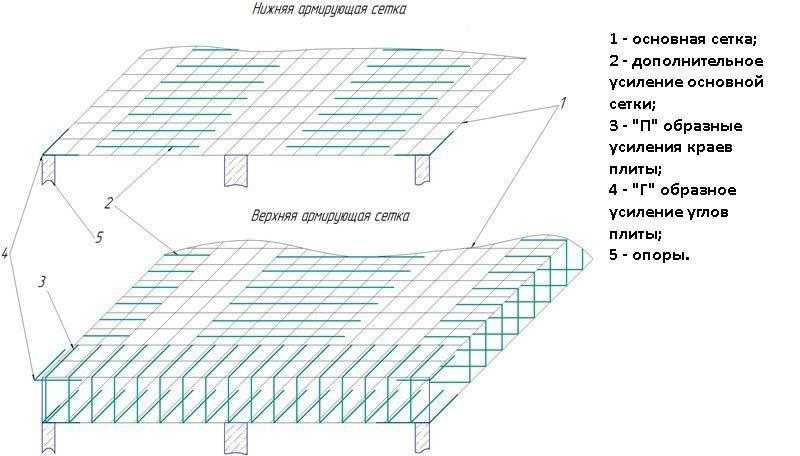

Схема армирования

Расчет арматуры для плиты фундамента зависит от её толщины – а она может быть принципиально разной, если сравнивать, к примеру, плоскую плиту с ребристой. В плоской плите, предназначенной для жилого дома из газобетона, толщина всегда больше 250 мм, поэтому армируется она всегда объёмным каркасом. В этом случае у него два уровня рабочей арматуры, соединяемых между собой плоскими каркасами или специальными арматурными подставками.

Оптимальный шаг сетки, как уже было сказано, 200*200 мм. Дополнительные стержни закладывают в местах возведения внутренних стен, тяжёлой кирпичной печи или камина, несущей колонны, отверстий под коммуникации. Но в целом, арматура распределена по плите равномерно.

Визуализация шага арматуры рулеткой

Если плита ребристая, у неё есть дополнительная несущая основа, поэтому толщина горизонтальной части может уменьшаться до 120 мм. При толщине плиты менее 150 мм она армируется не объёмным, а плоским каркасом. То есть, рядов рабочей арматуры будет не два, а один, но при этом шаг между стержнями будет не 200, а 100 мм.

Расчет армирования рёбер, которые, по сути, являются фундаментными лентами, выполняется отдельно. Используется тот же принцип расчёта, что и для плиты (0,05% от поперечного сечения), только каркас в соответствии с формой монолита, будет иметь иную конфигурацию. Учитывая, что высота ребра от подошвы до обреза обычно не превышает 400 мм, для его армирования обычно хватает 4 продольных стержня d=12 мм. Их поддерживают хомуты из арматуры d=8 мм, расставленные с шагом 50 см.

Чтобы правильно рассчитать необходимое количество арматуры, необходимо иметь перед глазами схему её расстановки. Так что, если проекта у вас нет, сделать чертёж придётся самостоятельно.

Расчет количества стержней вручную

Рассчитаем для примера расход арматуры на плитный фундамент размером 8*10 м с объёмным каркасом.

Количество продольных стержней d=12 мм:

1. 10 м (длина плиты) – 0, 035 м *2 (два боковых защитных слоя толщиной по 35 мм) = 9,93 м – длина одного стержня.
2. 9,93 м : 0,2 м (шаг расстановки стержней) – 1 = 48,65 шт – количество стержней в одной сетке. Округляем до 49 штук.
3. 49 шт*2 = 98 шт – общее количество продольных стержней в двух уровнях армирования.

Количество поперечных стержней d=12 мм:

1. 8 м (ширина плиты) – 0, 035 м *2 (толщина защитных слоёв бетона) = 7,93 м – длина одного стержня.
2. 7,93 м : 0,2 м – 1 = 38,65 шт стержней в одном ярусе. Округляем до 39 штук.
3. 39 шт*2 = 78 штук – общее количество поперечных стержней в двух уровнях армирования.

Суммируем: 98+78=176 шт. Так как арматура продаётся по 11,7 м, вам придётся купить 176*11,7м=2059,2 м арматуры. При диаметре 12 мм, 1 метр стальной арматуры весит 0,888 кг. Соответственно, общий вес составит 1829 кг, или 1,83 тн.

Аналогично производится и расчёт арматуры для плоских каркасов, устанавливаемых вертикально: сначала для одного, учитывая его длину, ширину и количество перемычек, а потом умножаете на количество поддерживающих поясов. Единственно, если плита монтируется без подбетонки, снизу толщина защитной оболочки должна быть не 35, а 75 мм.

Онлайн калькулятор расчета

Рассчитать, сколько нужно арматуры для фундамента плита, можно и с помощью одного из онлайн сервисов, предлагаемых почти на каждом строительном сайте. Всё, что в такой калькулятор требуется ввести, это размеры плиты, количество уровней армирования, диаметр и шаг расстановки арматуры.

Мы решили сделать такой расчёт сразу на трёх разных сервисах. При одинаково введённых данных, все три дали абсолютно разные сведения по результатам расчетов, причём погрешность ответов довольно большая. Дело в том, что такие сервисы не учитывают отходы на резку арматуры, а высчитывают конкретное количество стержней, нужное на данный каркас.

Но ведь вам, даже если и нарежут в магазине стержни в размер, посчитают-то всё равно за целые, по 11,7 м. Считаем, что наш ручной расчёт арматуры на фундаментную плиту получился более точным. Лишь один калькулятор, в котором подсчёты выполнялись с 10% запасом, выдал ответ, наиболее близкий к тому, что получили мы.

Пример расчёта арматуры для плиты фундамента на калькуляторе

Если учитывать при покупке отпускную длину стержня, никакой запас на раскрой и не понадобится делать. Для плиты заданного нами размера (8*10 м), и продольные, и поперечные стержни короче отпускной длины. Может быть так и получится больше обрезков, но их можно использовать для изготовления П-образных хомутов, соединяющих торцы стержней верхней и нижней сетки. Да и плоские каркасы можно сделать из них же, только нужно правильно посчитать количество отходов.

5 Конструктивные решения монолитных железобетонных зданий и сооружений

5.1 Конструктивные системы

1 — плита перекрытия; 2 — колонны

Рисунок 5.1 — Каркасная конструктивная система

1 — стены; 2 — ядро жесткости; 3 — плита перекрытия

Рисунок 5.2 — Стеновая конструктивная система

1 — колонны; 2 — стены; 3 — ядро жесткости; 4 — плита перекрытия

Рисунок 5.3 — Смешанная конструктивная система

Допускается предусматривать в здании (сооружении) несколько конструктивных систем (в частности, для наземной и подземной частей). Конструктивная система таких зданий (сооружений) — комбинированная.

а — столбчатый; б — ленточный; в — плитный сплошной; г — плитный ребристый; д — плитный коробчатый; е — свайный; 1 — колонны; 2 — фундаментные плиты и ленты; 3 — ребра фундаментных плит; 4 — сваи

Рисунок 5.4 — Фундаменты для монолитных конструктивных систем

а — квадратное; б — круглое; в — прямоугольное; г — Г-образное (уголковое); д — Т-образное (тавровое); е — крестообразное

Рисунок 5.5 — Поперечные сечения колонн монолитных конструктивных систем

5.1.10 Плиты применяют в безбалочных и балочных (в сочетании с балками) перекрытиях.

К плитам относят элементы с соотношениями размеров ( — наименьший размер рядовой ячейки плиты в плане, — толщина плиты). К балкам относят элементы с соотношением размеров ( — размер пролета балки, — высота элемента. В противном случае такие балки относят к балкам-стенкам (или к высоким балкам).

Рисунок 5.6 — Плиты безбалочных и балочных перекрытий в монолитных конструктивных системах

5.2 Несущие железобетонные конструкции

5.2.3 Монолитные ленточные фундаменты выполняют в виде отдельных или перекрестных лент под вертикальные несущие конструкции нижнего этажа здания (сооружения) и имеют прямоугольное или ступенчатое поперечное сечение (рисунок 5.4, б ).

Рисунок 5.7 — Схема раскладки напрягаемой арматуры без сцепления с бетоном в эксплуатационной стадии по высоте сечения вдоль неразрезной конструкции перекрытия

5.2.16 В необходимых случаях в местах расположения вертикальных несущих элементов колонн, пилонов и у торцов стен в горизонтальных конструкциях безбалочных перекрытий предусматривают поперечное армирование, определяемое расчетом на продавливание.

5 Требования к расчету бетонных и железобетонных конструкций

5.1 Общие положения

5.1.5 Расчеты бетонных и железобетонных конструкций производят на действие изгибающих моментов, продольных сил, поперечных сил и крутящих моментов, а также на местное действие нагрузки.

5.1.8 Расчет предварительно напряженных конструкций следует производить с учетом начальных (предварительных) напряжений и деформаций в арматуре и бетоне, потерь предварительного напряжения и особенностей передачи предварительного напряжения на бетон.

5.1.9 В монолитных конструкциях должна быть обеспечена прочность конструкции с учетом рабочих швов бетонирования.

5.1.10 При расчете сборных конструкций должна быть обеспечена прочность узловых и стыковых сопряжений сборных элементов, осуществленных путем соединения стальных закладных деталей, выпусков арматуры и замоноличивания бетоном.

__________ Текст документа соответствует оригиналу. — Примечание изготовителя базы данных.

5.1.12 Расчет плоских и пространственных конструкций допускается производить для конструкции в целом на основе метода предельного равновесия, в том числе с учетом деформированного состояния к моменту разрушения.

5.1.14 Для конструкций сложной конфигурации (например, пространственных) кроме расчетных методов оценки несущей способности, трещиностойкости и деформативности могут быть использованы также результаты испытания физических моделей.

5.1.15* Расчет и конструирование конструкций с композитной полимерной арматурой рекомендуется проводить по специальным правилам с учетом указаний Приложения Л*.

5.2 Требования к расчету бетонных и железобетонных элементов по прочности

Расчет бетонных элементов по прочности

5.2.3 Бетонные элементы в зависимости от условий их работы и требований, предъявляемых к ним, следует рассчитывать по нормальным сечениям по предельным усилиям без учета (см. 5.2.4) или с учетом (см. 5.2.5) сопротивления бетона растянутой зоны.

5.2.6 При расчете внецентренно сжатых бетонных элементов следует учитывать влияние продольного изгиба и случайных эксцентриситетов.

Расчет железобетонных элементов по прочности нормальных сечений

5.2.9 При расчете внецентренно сжатых железобетонных элементов следует учитывать случайный эксцентриситет и влияние продольного изгиба.

Расчет железобетонных элементов по прочности наклонных сечений

5.2.10 Расчет железобетонных элементов по прочности наклонных сечений производят: по наклонному сечению на действие поперечной силы, по наклонному сечению на действие изгибающего момента и по полосе между наклонными сечениями на действие поперечной силы.

5.3 Требования к расчету железобетонных элементов по образованию трещин

5.3.1 Расчет железобетонных элементов по образованию нормальных трещин производят по предельным усилиям или по нелинейной деформационной модели. Расчет по образованию наклонных трещин производят по предельным усилиям.

5.4 Требования к расчету железобетонных элементов по раскрытию трещин

5.4.1 Расчет железобетонных элементов производят по раскрытию различного вида трещин в тех случаях, когда расчетная проверка на образование трещин показывает, что трещины образуются.

5.4.2 Расчет по раскрытию трещин производят из условия, по которому ширина раскрытия трещин от внешней нагрузки не должна превосходить предельно допустимого значения ширины раскрытия трещин .

5.5 Требования к расчету железобетонных элементов по деформациям

5.5.1 Расчет железобетонных элементов по деформациям производят из условия, по которому прогибы или перемещения конструкций от действия внешней нагрузки не должны превышать предельно допустимых значений прогибов или перемещений .

Этапы армирования

• Самое первое — нарезать проволоку нужных размеров, примерно около 20 см.
• Затем раскладывают прутья по всему периметру плитного фундамента, чтобы арматуру сразу можно было поставить на своем месте.
• Устанавливают прутья и возле опалубки фундамента.
• Закрепляют при помощи ниток в нижней части стоек горизонтальный прут на расстоянии 5 — 8 см от земли.
• На следующем этапе при помощи крюка связывают прутья, узел делают в виде восьмерки, крепление должно быть прочным и надежным.
• По такой же методике подвешивается и следующий горизонтальный прут.
• Также сооружают второй ряд армокаркаса.
• Два вертикальных ряда фиксируют при помощи горизонтальных перемычек, расстояние между ними допускается 1−1, 5 метра.
• Если армирование произведено правильно, выполняют укладку бетона. Бетон используют с минимальным количеством воды для большей прочности.

Нужно не забывать, что каркас из арматуры устанавливается в два ряда, крепится армокаркас к опалубке, это позволяет сетке не деформироваться и повышает прочность опалубки. Чем дальше два ряда друг от друга, тем прочность плиты больше. Также иногда используют такой способ армирования, когда прутья могут выходить наружу на 30 см и больше, этот делается с учетом заливки цоколь. Для создания каркаса из арматуры рекомендуют использовать форму прямоугольника или квадрата, сложных форм лучше избегать

Кроме этого, самым главным в армировании считается связка прутьев, так что этому моменту нужно уделять особе внимание, не экономить на материале и соблюдать все нормы

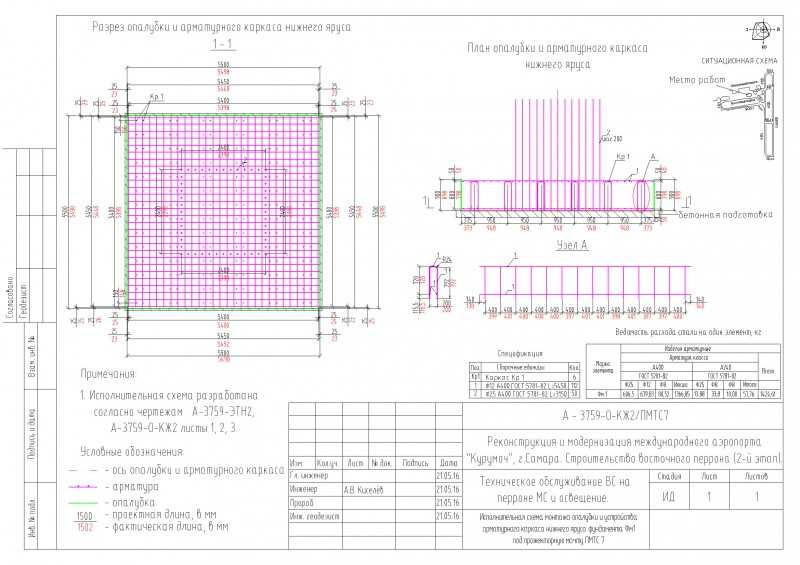

Чертежи и схемы армирования монолитной плиты перекрытия

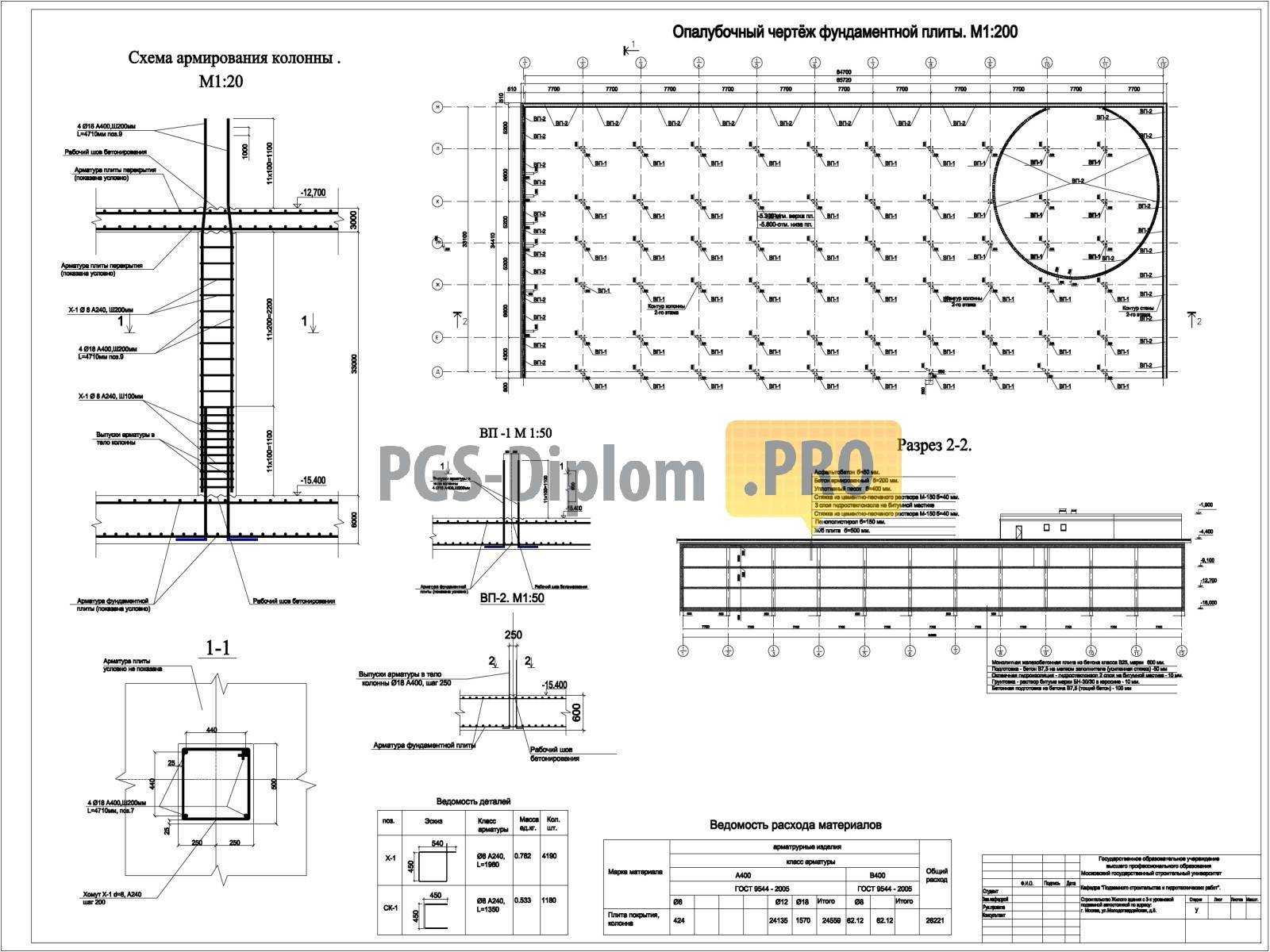

Чертеж плит выполняет важную функцию – позволяет все заранее просчитать, спланировать и сделать правильно. По схеме и чертежу рассчитывают расход материалов, решают, какую арматуру использовать для перекрытия, определяют все значения и показатели, планируют смету.

Этапы составления чертежа:

• Выполнение замеров всех помещений, внешнего периметра дома (если есть проект, перенесение данных из него)
• Фиксирование на схеме всех отверстий, которые не планируется заливать
• Перенос контуров всех несущих стен, части промежуточных, выполнение детальной схемы обвязки, сетки, упрочнения с параметрами толщины стержня, мест увязки и стыковки
• Определение размера ячеек, мест установки продольного крайнего прута до края заливки
• Расчет габаритов профлиста для нижней плоскости плиты
• Когда планируются плиты перекрытия на чертеже, сразу распределяют ячейки: обычно их количество не имеет целого числа. И арматуру смещают таким образом, чтобы получить одинаковые размеры уменьшенных ячеек у стен
• Расчет расхода и характеристик материалов: умножение длины стержня на количество, добавление запаса на стыки (около 2%), округление в большую сторону. Просчет нужного диаметра для обустройства нижнего и верхнего слоев
• Расчет пластиковых фиксаторов и проката на выполнение вставок между сетками
• Определение объема цементного состава – исходя из площади помещения и толщины перекрытия: сверху и снизу арматура для плиты перекрытия должна покрываться минимум 20 миллиметрами раствора, чтобы полностью защитить металл от внешних воздействий и коррозии. Если общая толщина перекрытия составляет больше 15 сантиметров, арматура для перекрытия уложена в 2 слоя, сверху располагают большую часть раствора
• В чертеже также указывается количество опорных колонн, опалубки, деревянных балок для платформы под заливку перекрытия и т.д.

Технология армирования фундаментной плиты

Хотя армирование фундаментной плиты — не такое простое и достаточно трудоемкое дело, но при желании это можно сделать и своими руками. Для этого необходимо приложить некоторые усилия, а также придерживаться установленных правил.

Перед началом работ нужно подготовить арматуру (вначале производят расчеты по ее количеству), а также проволоки для связывания арматуры. Прутья не должны иметь ржавчины и деформации, а еще нужно знать, что армирование выполняется двумя слоями, первый монтируется в 5 см от грунта, а второй немного ниже уровня опалубки.

Для вязания прутьев лучше всего использовать специальный крюк или же пистолет для вязки арматуры, иногда для более тяжелых стен используют сварку

Не забывайте, что важно правильно зафиксировать углы, а как будет укладываться арматура — на углах, будут гнутые или прямоугольные элементы, большого значения не имеет. Арматура лучше всего подходит с поперечным сечением, то есть ребристая. Перед началом армирования нужно подготовить все необходимые инструменты и материалы:

Перед началом армирования нужно подготовить все необходимые инструменты и материалы:

• металлическая ребристая арматура диаметром 12 -16 см;
• крюк для связывания прутьев;
• стальная проволока от 4 до 8 мм;
• кусачки;
• моток ниток, для начального крепления.
