Пирог плоской крыши по деревянным балкам

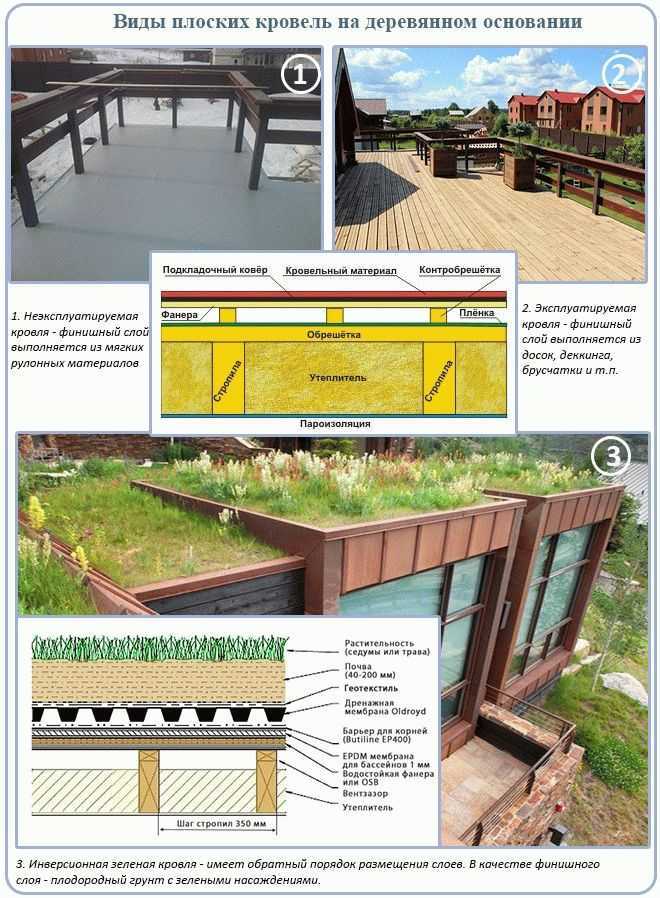

Типы эксплуатируемых кровель

В соответствии с поставленными задачами, эксплуатируемые кровли различаются на следующие типы:

· Терраса – оптимальный вариант для всех типов зданий. На такой кровле можно устроить зону отдыха, спортивную или детскую площадку, летнее кафе и ресторан, кинотеатр под открытым небом. Материалами для финишной отделки служит керамогранит, террасная доска, синтетические покрытия.

· «Зеленая кровля» – подразумевает устройство газона, зимнего сада, огорода с однолетними растениями, цветника. Здесь используется инверсионный тип кровли.

· Парковка для автомобилей – в качестве финишного покрытия применяется асфальтобетон, керамогранит, резиновая плитка.

Как сделать плоскую крышу: особенности технологии возведения

Говоря о домах с плоской крышей, необходимо понимать, что они всё же имеют некоторый, пусть небольшой наклон. Обычно этот показатель не превышает 5о. Но этот маленький наклон очень важен, так как он позволяет дождевой воде стекать в сторону водостока.

Поскольку плоская кровля состоит из множества слоев, то в процессе их укладки нужно точно соблюдать не только технологию, но и временные промежутки. Большую роль играет и качество материалов. Поэтому экономить в этом вопросе крайне не рекомендуется.

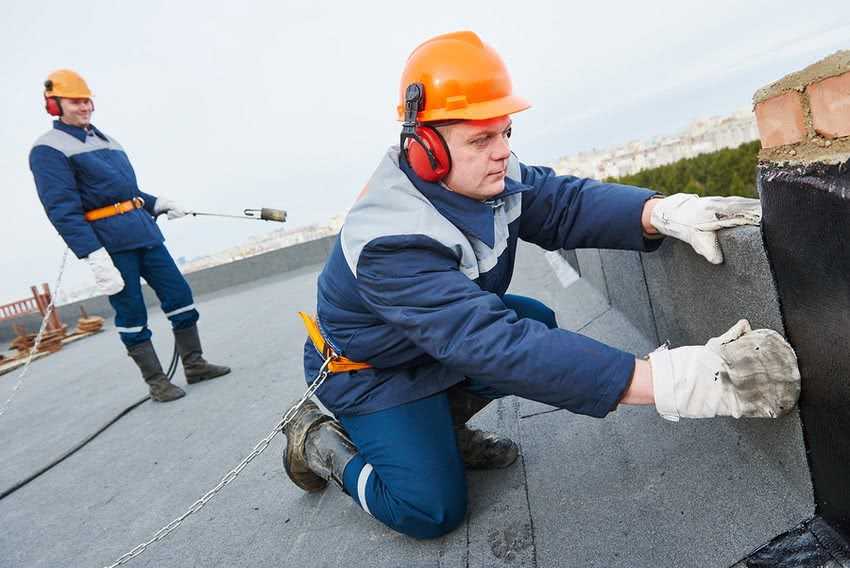

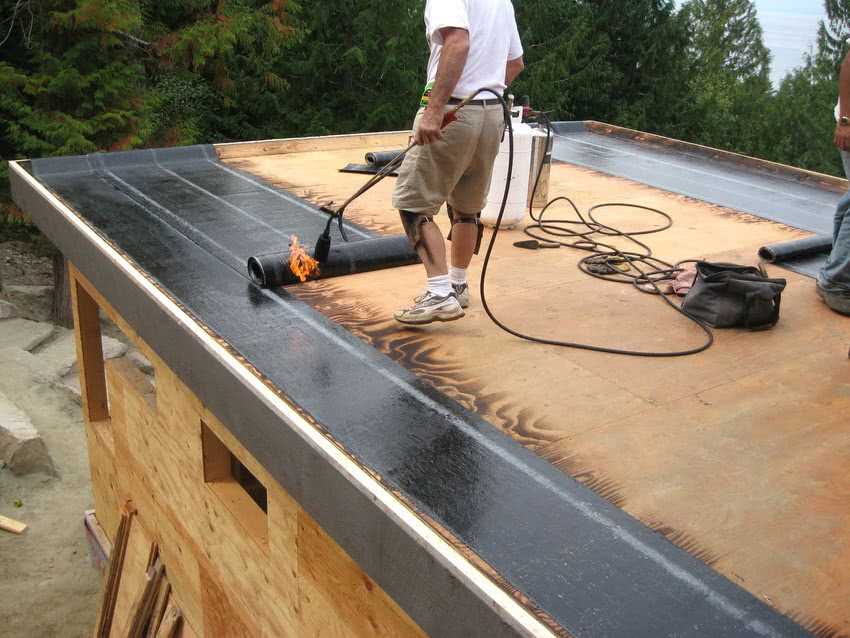

Укладка битума или рубероида на крышу горячим способом

Рассмотрим, из чего состоит каждый слой «пирога» крыши, и на что стоит обращать внимание в процессе строительства. Жесткое основание. Как уже упоминалось, если крышу планируют эксплуатировать, обычно его делают из железобетона

В качестве подготовительных работ основание тщательно очищают, а затем выравнивают. Для этой цели используют цементную стяжку, так как она превосходно устраняет все мелкие щели, трещины и сколы

Как уже упоминалось, если крышу планируют эксплуатировать, обычно его делают из железобетона. В качестве подготовительных работ основание тщательно очищают, а затем выравнивают. Для этой цели используют цементную стяжку, так как она превосходно устраняет все мелкие щели, трещины и сколы

На этом этапе важно дождаться полного высыхания раствора, прежде чем переходить к дальнейшей работе

Жесткое основание. Как уже упоминалось, если крышу планируют эксплуатировать, обычно его делают из железобетона. В качестве подготовительных работ основание тщательно очищают, а затем выравнивают. Для этой цели используют цементную стяжку, так как она превосходно устраняет все мелкие щели, трещины и сколы

На этом этапе важно дождаться полного высыхания раствора, прежде чем переходить к дальнейшей работе

Пароизоляционный слой. В качестве пароизоляционного материала для плоских крыш обычно используется битумно-полимерная пленка или паровой барьер. Основная задача этого слоя – обеспечить надежную защиту от влаги и конденсата, предотвратив их попадание изнутри здания к строительным материалам

На этом этапа важно как можно тщательнее герметизировать все стыки и швы, поскольку они представляют главную опасность

Утепление. Этот слой напрямую определяет срок и качество эксплуатации плоской кровли, а потому на его особенностях стоит остановиться отдельно. В отличие от скатных конструкций, в данном случае пространство под кровлей отсутствует

Обычно оно служит в качестве дополнительной теплоизоляции, поэтому важность качественного утепления сильно возрастает

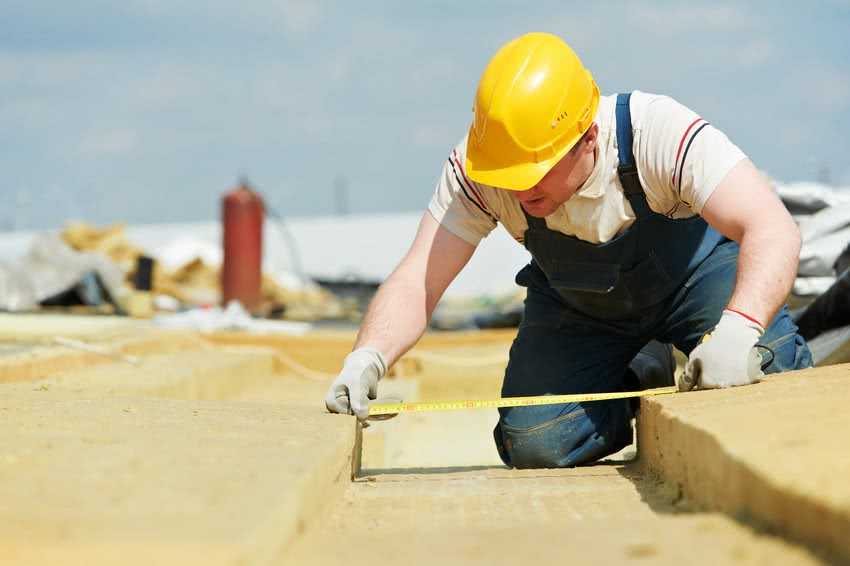

Проверка изоляции утеплителя на крыше

Наиболее популярный материал, используемый для этой цели – минеральная вата. Благодаря наличию таких характеристик, как пожаробезопасность, длительный срок службы, устойчивость к воздействию влаги и пара, а также сжатию, этот вариант практически идеален.

Еще одно преимущество, которым обладает минеральная вата – слой гидроизоляционного материала может быть уложен прямо поверх нее. Обычно для того чтобы улучшить теплоизоляционные характеристики плоской крыши, используют двухслойную систему утепления. В этом случае нижний слой берет на себя основную теплоизоляционную функцию, в то время как верхний служит для распределения. Подробнее ознакомиться с этим можно, рассмотрев несколько фото-проектов одноэтажных домов с плоской крышей.

Особенности выбора гидроизоляционного материала для плоской крыши

Для гидроизоляции используют прочный, устойчивый и эластичный материал, который не подвержен воздействию температур и микроорганизмов. В случае обустройства неэксплуатируемой крыши подойдет битум или рубероид, во всех остальных лучше отдать предпочтение более современным материалам, например, ПВХ-мембране.

Гидроизоляция плоской крыши — важнейший этап в кровельных работах

Существует несколько вариантов решения этой задачи:

проникающая (диффузная) мембрана;
EPDM-мембрана;
гидроизоляторы, которые наносятся методом напыления, например, жидкая резина;
ПВХ-мембрана.

При условии качественной укладки и соблюдения всех рекомендаций, эксплуатационный срок таких материалов составит до 30 лет. Кроме того, практически никакое механическое воздействие не способно их повредить.

Если же говорить о том, какой из перечисленных вариантов лучше, то лидирующую позицию занимает ПВХ мембрана. За счет того, что сделаны они из поливинилхлорида, они имеют малый вес, не загораются и чрезвычайно устойчивы к ультрафиолету.

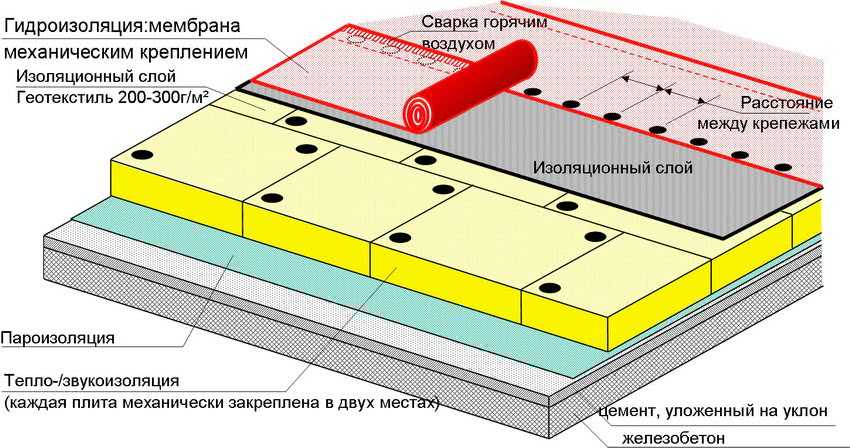

Последовательность слоев кровельной системы с механическим креплением к бетону

Проект двускатной крыши

У двускатной кровли два ската соединены между собой под определенным углом (не менее 10°) и опираются на дом. В верхней части оба ската крепятся к коньку, а боковые фронтоны переходят в стены.

Главным и важным элементом любого здания является кровля. От того насколько грамотно и правильно ее построили, зависит не только комфортное проживание в доме, но и прочность и долговечность самой кровли и всего здания в целом. Современные предложения рынка кровельных материалов толкают многих застройщиков на самостоятельное строительство.

В нашей статье мы расскажем о самых важных мероприятиях по возведению кровли, в том числе и осветим такой вопрос как: план кровли чертеж.

Итак, для того чтобы кровельное покрытие было выполнено с учетом всех нормативов и правил СНиП и выполняло свою функцию на все 100%, нужен план. Обязательным условием ограждения и монтажа кровли является выполнение всех нормативных требований СНиП.

Причем эти требования расписаны для каждого кровельного материла: профнастила, листового железа, меди, металлочерепицы, гибкой и керамической черепицы, всем типам .

Устройство и конструкция плоской кровли

На плоскую крышу воздействует больше негативных факторов, поэтому строят ее по другим нормам Кровли отличаются друг от друга по составу материалов и количеству слоев, но есть общие для всех слои, которые не меняются с разработкой каждого индивидуального проекта.

В качестве основания крыши используют панели из бетона или железобетона. Этот пласт способствует жесткости сложения, чтобы конструкция могла воспринимать дополнительные усилия в виде веса людей и вспомогательных предметов. На плоских покрытиях устраивают развлекательные заведения, парковки или строят бассейны.
По несущему слою делают стяжку для задания уклона поверхности нужной величины. Вода попадает в водосточные воронки, благодаря этому неравномерному по высоте пласту. Стяжку выполняют из бетона с мелким наполнителем, обычно уклон составляет 2 – 3°.
Защитные слои предупреждают попадание влаги в конструкцию кровли. Гидроизоляцию делают из рулонных или обмазочных материалов, применяют битум и мембраны на его основе, ставят полимерные пленки и композитные составы.

В состав входит теплоизоляционный материал, если этого требует назначение строения, в схему покрытия добавляют пароизоляционные мембраны. Кровельный пирог содержит обрешетку или каркасную основу для установки листового покрытия из металлочерепицы, профнастила, если такая кровля предусмотрена.

Плоская кровля для террасы

Плоская кровля для террасы над отапливаемым помещением должна располагаться вне периметра основного строения (над пристроенным помещением). Глубина встраивания не должна превышать 1 метра. Это обеспечит необходимое количество воздуха для вентиляции.
Для создания вентиляционного зазора необходимо устройство двойной обрешетки. Вентиляционные отверстия со всех открытых сторон кровли обеспечат отвод лишней влаги из теплоизоляции.
Необходимо использовать ветро- и гидроизоляционные мембраны для защиты перекрытий от попадания атмосферных осадков. При этом изоляция не должна препятствовать отводу пара.
Для регионов с большим количеством осадков зимой в перекрытие рекомендуется встроить внутреннюю систему водоотведения. Для теплых регионов подойдет внешняя система водосточных труб.
При устройстве пола для плоской кровли-террасы необходимо учитывать, что он должен быть на 5 см ниже пола соответствующего этажа.

Для несущей конструкции кровли-террасы необходимо выбирать деревянные балки большого сечения для обеспечения необходимой жесткости конструкции. Количество влаги в балках на момент установки не должно быть более 15%.

Для снижения уровня пола террасы по отношению к полу этажа на 5 см рекомендуется использовать балки с минимальной высотой. Увеличить несущую способность конструкции можно, сократив расстояние между отдельными балками или увеличив их ширину. Высота балки примерно должна быть равной толщине слоя утеплителя.

Кровельный пирог — монтаж и характеристики утепления

Плоская крыша популярна еще и потому, что может иметь различный состав кровельного пирога. В зависимости от типа устройства могут отличаться монтаж и характеристики утепления.

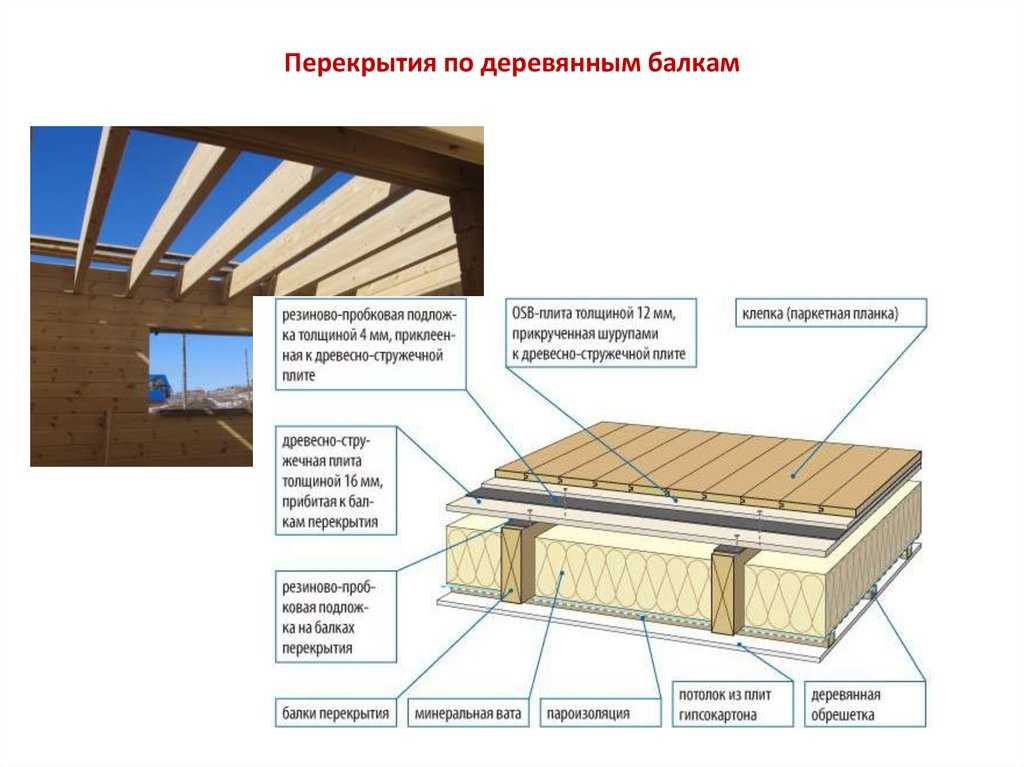

Поверх бруса

Самый простой вариант обустройства крыши – классический:

собирают балки перекрытий;
укладывают обрешетку, учитывая необходимый шаг;
крепят сплошную обшивку из фанеры, ОСП или ЦСП;
затем укладывают слой пароизоляции, стыки соединяют строительным скотчем или степлером;
далее идет утепляющий слой из минеральной ваты или модернизированного пенополистирола.

Последний слой – гидроизоляция, например, из полимерной мембраны. Он является однослойным кровельным покрытием, гарантирует долговечность и стойкость к погодным, климатическим условиям и УФ-излучению. Большая ширина рулона позволяет минимизировать количество швов у стыков.

Мембрану на кровле фиксируют с помощью крепежа или используют балласт:

гравий или гальку – для любых типов кровли;
прочную брусчатку – для эксплуатируемых вариантов;
почву – для озеленения.

Не стоит забывать о предельной нагрузке готовой кровли.

В классический вариант могут быть внесены изменения, если верхний слой кровли будет из мембраны ЭПДМ или наплавляемой гидроизоляции. В этом случае между финишным слоем и утеплителем кладут фанерные листы, либо ЦСП, ОСП. Целесообразно использовать при сборке евро рубероид на клеевой основе – он подходит для холодного монтажа.

Монтаж наплавляемой кровли требует использование горелки (газовой), но она по пожарным требованиям запрещена при работах на объектах из деревянных материалов.

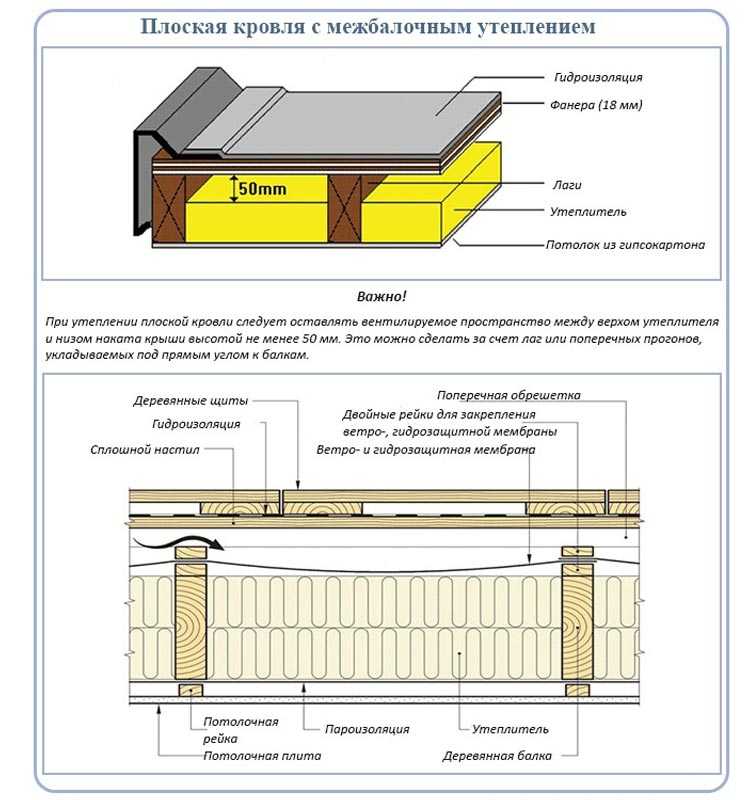

Межбалочное

Второй вариант сборки кровли отличается тем, что включает укладку утеплителя в межбалочные пустоты. Это особенно удобно, если в качестве гидроизоляции выбирают ЭПДМ мембрану с крепежом на клеевой основе. Пирог кровли в разрезе будет выглядеть иначе:

монтаж балок перекрытия;
между балками прокладывают пароизоляцию;
затем идет плотный слой утеплителя;
монтаж обрешетки (по ситуации и желанию);
обшивка (сплошная) фанерными листами, ЦСП или ОСП.

Последний слой это гидроизоляция. Конструкция гарантирует долговечность и стойкость к погодным воздействиям.

Внутреннее

Следующий вариант имеет свою особенность – несущую конструкцию из балок обшивают ЦСП, ОСП или фанерой, затем – кладут гидроизоляцию. Остальные слои кровельного пирога накладываются изнутри – со стороны помещения дома. Монтаж по этапам:

финишный верхний слой – гидроизоляция;
обрешетка (сплошная);
конструкция из балок;
монтаж чернового потолка;
укладка и фиксация утеплителя;
подшивка пароизоляции;
потолок чистовой.

Нюанс – при внутреннем утеплении для дополнительной обрешетки выбирают рейки из дерева, которые крепят к потолку с шагом до 40 см.

Инверсионная крыша

Оригинальное и нестандартное решение – долговечная инверсионная крыша. Она имеет повышенный срок эксплуатации за счет того, что гидроизоляционный слой закрывается утеплением. Разрушительное воздействие непогоды, кислорода и УФ-лучей исключается полностью. Схема монтажа пирога плоской инверсионной кровли следующая:

сборка балок;
установка сплошной обрешетки;
укладка гидроизоляционного слоя;
разделяющий слой в случае с использованием мембраны ПВХ;
установка утеплителя (ЭППС);
геоматериал – для разделения;
финишное покрытие в виде балласта, декинга, плитки.

Данный вариант незаменим для обустройства эффектного ландшафтного дизайна на крыше.

Из видео узнаете, что такое инверсионная плоская кровля и насколько она хороша:

Устройство плоской крыши

Плоской крышей называется покрытие из полимерных, битумных или смешанных продуктов, которые укладываются слоями друг на друга с определенным порядком. Нанесение финишного покрытия на кровельную плоскость может осуществляться при помощи заливки или наплавляемых материалов.

Основанием под плоскую крышу может выступать как железобетонная плита, так и деревянная конструкция. Как правило, последнее применяется исключительно в частном строительстве, где нагрузка на кровельную поверхность не может достигать больших значений, а железобетон можно встретить на всех высотных строениях. Так как древесина является более дешевым материалом, то и ценник на такую крышу гораздо меньше. Кроме того, небольшая масса не так сильно воздействует на фундамент.

В случае если возводимое здание не является жилым строением, то теплоизоляция может не укладываться. При других обстоятельствах в качестве утеплителя на плоских крышах лучше всего использовать твердые материалы, например, минеральную вату или пенополистирол

Такие продукты создадут качественную и твердую поверхность, что очень важно для плоской поверхности. Приобретайте только качественный материал, так вы сможете во много раз сократить теплопотери

Гидроизоляционным материалом для кровельной поверхности, как правило, выступает финишное покрытие, но существуют и другие структуры, где он выполняет свои прямые функции. Об этом мы поговорим чуть ниже. Несмотря на разновидность плоской крыши ее структура должна включать в себя 3-7 основных слоев гидроизоляции. Она может создаваться из разных материалов, но назначение будет одно: защитить нижележащие слои от атмосферных осадков. Кстати, самым распространенным гидроизоляционным материалом является рубероид. До не давних пор он мог прослужить всего 5 лет, но современные компоненты продлили этот срок до 15.

Укладывать еврорубероид на плоскую крышу не всегда выгодно

Например, если вам важно подчеркнуть ваш статус, то такое покрытие не придаст солидности, а лишь наоборот уменьшит ее. Впрочем, добиться красоты можно с любым кровельным покрытием, только бы имелись дополнительные финансы на обустройство парапета

Красивое ограждение не только придаст статус вашей постройке, но и обезопасит находящихся на крыше отдыхающих или рабочих.

Водосточная система на плоской крыше может устраиваться двумя способами. Первый вариант будет называться внутренний водосток, а второй – внешний. Последний из них чаще всего можно встретить на высотных зданиях, где обустройство наружного водостока попросту невозможно. Что касается внутренней системы, то она более проста и, как правило, дешевле.

Но как отвести атмосферные осадки с поверхности если крыша имеет плоскую поверхность? Дело в том, что таковой она является лишь по названию, а на деле на ней есть специальная разуклонка, задающая направление стока. Она может создаваться многими способами, но самые популярные из них это:

При помощи теплоизоляционных материалов
При помощи стяжки

Для осуществления первого метода, вам придется раскладывать теплоизоляционные плиты так, чтобы поверхность приняла необходимый уклон. После этого на теплоизоляцию наносятся защитные слои и закрывается все это финишным покрытием. Выгоднее всего использовать стяжку, так как вы создадите необходимый уклон куда быстрее и с меньшими затратами.

Чем покрыть плоскую крышу

Материал для покрытия плоской крыши выбирается исходя из ее назначения.

Неиспользуемые поверхности чаще всего накрывают рубероидом с герметизацией стыков жидким битумом.

В последнее время появилось большой количество подобных материалов с улучшенными характеристиками, позволяющими надежнее защитить кровельный пирог.

Эксплуатируемые поверхности требуют более жесткого и прочного покрытия. При этом, задача герметичной отсечки утеплителя от внешних воздействий не снимается, поэтому чаще всего поверх мягкой кровли укладывается песчано-цементная подушка и рабочий слой — тротуарная плитка.

Покрытие

Конструктивные соединения и их значение

Чтобы защитить кровельный пирог от воздействия окружающей среды, а также надежно закрепить его к внешним и внутренним строительным конструкциям, важно правильно использовать конструктивные узлы (какой состав пирога плоской кровли?). Существует три основных вида узлов для плоской кровли:. Существует три основных вида узлов для плоской кровли:

Существует три основных вида узлов для плоской кровли:

примыкания;
свеса (карнизный);
прохода через кровлю.

Они крепятся к основанию — ж/б или деревянному (об устройстве и особенностях монтажа плоской кровли по деревянным балкам читайте тут). В основном туда, где вертикальные внешние или внутренние конструкции прилегают к срезу кровельного пирога. Но конструкция крыш у каждого производителя индивидуальна. Поэтому бывают случаи, когда установка узлов требуется в других местах. Все зависит от конструктивных особенностей кровли.

Узлы должны подвергаться основательной гидроизоляции во избежание образования протечек и скопления лишней влаги. Для этого обычно применяется строительная мастика или битум.

Примыкание к стене

Самым проблемным местом обычно является место примыкания крыши к стене. Герметичность обеспечивается благодаря спецобработке герметиками и материалами, защищающими крышу от осадков и негативного влияния окружающей среды.

Чтобы прикрепить рулонную кровлю к парапету нужно усилить гидроизоляцию. Для этого материал закрепляют с заходом на плоскость ограждения. Во избежание повреждения кровельного пирога, укладывается узел примыкания. Он защищает покрытие от пустот в месте, где оно крепится к крыше. Так как любые механические повреждения и нагрузки влекут за собой серьезные повреждения.

Узел примыкания укладывается в местах, где угол равен 50°. Он состоит из раствора с цементом и песком. Иногда заменяется на деревянные брусья треугольной формы. Брусья заранее обрабатываются составом, который защищает от возможного возгорания.

Чтобы приклеить рубероидную гидроизоляцию, применяют горячую мастику на основе битума. Материал выкладывают на основу, бортики и вертикальные стены бордюров. Далее отводится время на полное остывание битума. На него наносится слой гидроизоляции.

После этого выполняется узел примыкания одним из следующих способов:

На вертикальной стене бордюра делается небольшая канавка. В нее кладут верхнюю кромку рулонного материала. С помощью дюбелей она закрепляется внутри канавки. На саму конструкцию и шов стыкования наносят герметизирующий материал

После чего все закрашивают краской.
Важно подобрать краску, которая не будет поддаваться воздействию окружающей среды. Последним этапом является крепление металлического фартука. Второй способ – край рулонного материала кладут непосредственно на верх ограждения

Чтобы приклеить материал, используется горячий битум. Дальше все накрывается бетонными плитами и металлическим фартуком.

Второй способ – край рулонного материала кладут непосредственно на верх ограждения. Чтобы приклеить материал, используется горячий битум. Дальше все накрывается бетонными плитами и металлическим фартуком.

Из видео узнаете о том, как нужно формировать узел примыкания плоской кровли к стене:

https://youtube.com/watch?v=PioRu10uIX0

Карнизный

Организация узла свеса на плоской крыше, или как его еще называют — карнизного, зависит от общей формы дома и планировочных решений.

Минимальный свес определяется наклоном кровли, кровельным материалом, облицовкой фасада, правильным применением всех деталей крыши (капельники, мембраны).

Проход через крышу

Он конструируется таким образом:

В кровле делается канавка, подходящая по размерам и форме.
Сквозь нее продевается воздуховод.
Далее на воздуховод устанавливается проходка, которая закрепляется при помощи опорного кольца и фланца. Конструкция полностью повторяет узор кровли, и размещается под соответствующим углом.

Главной составляющей узла прохода является его собственная проходка. Без нее он не может выполнять свои функции.

Проходки бывают двух типов:

Эластичные. Они состоят из резинового или любого другого гибкого материала, который выдерживает любые нагрузки – перепады температуры, механическое воздействие, влагу. Не поддаются изменениям от воздействия солнца.
Материал легко меняет форму, подстраиваясь под кровлю. Высота размещения проходки зависит от угла кровельного покрытия. Чем он больше – тем выше рукав проходки.
Пластиковые. Несмотря на простоту материала, он не поддается воздействию атмосферы. Их используют в качестве доборного элемента для разных видов кровли.

Особенности строительства

Помимо особенностей касательно типа эксплуатации, плоские кровли имеют свои нюансы монтажа для неотапливаемых и отапливаемых строений, а также для крыш из монолитного бетона.

Неотапливаемые строения

Отличием устройства кровли неотапливаемых строений является отсутствие утепленного пирога. Пошагово строительство выглядит следующим образом:

Монтируют деревянные балки перекрытия с созданием наклона — на противоположные стены укладывают деревянный брус под уклоном 2 — 3 градуса. Каждый погонный метр балки будет подниматься на 20 — 30 мм.
На балки набивают гвоздями настил из досок — устраивают обрешётку.
Раскатывают рулоны гидроизоляции — поперечными полосами внахлёст (10 – 15 см) настилают рубероид снизу вверх по уклону. Дополнительно рубероид крепят к настилу деревянными рейками или стальными планками с соответствующими метизами (гвоздями, шурупами или саморезами).

Отапливаемые здания

Для отапливаемых построек в плоскую кровлю обязательно закладывается утеплитель. Для возведения своими руками можно применять самый простой вариант с заложением сыпучих утеплителей:

Укладывают на противоположные стены дома деревянные балки перекрытий с шагом около 1 м.
Сверху устраивают настил из досок или фанеры толщиной 40-50 мм. Чем больше шаг между стропилами, тем большего сечения нужен пиломатериал.
Далее на основание укладывают полосы гидроизоляции (например, рубероида), с нахлестом полос 10-15 см.
Сверху на гидроизоляцию засыпают керамзит или шлак, при этом необходимо учитывать направление расположения наклона. Затем его выравнивают.
Над утеплителем делают стяжку из портландцемента 2-3 см. После высыхания ее покрывают битумной грунтовкой и укладывают рулонный кровельный материал.

Из монолитного бетона

У таких крыш деревянный каркас не возводится. Ж/б плита должна быть армирована продольно и поперечно. Крыши жилых построек должны утепляться. Плоские кровли могут утепляться как изнутри, так и снаружи. Во время постройки утепление монтируют снаружи, а внутри можно утеплить после начала эксплуатации.

Этапы возведения:

В качестве балок перекрытия используют двутавровые стальные балки толщиной 12-15 см. Их укладывают горизонтально без наклона.
Дощатое основание крепят на нижнюю полку двутавровой стальной балки и закрывают рубероидом и армированной сеткой.
Засыпают сетку мелким щебнем, заливают его жидким бетонным раствором и уплотняют вибратором. Перерывы в заливке стараются не делать, чтобы бетон схватывался единым монолитом.
На 1-3 дня (в зависимости от погоды) лучше укрыть бетон полиэтиленовой пленкой для предотвращения преждевременного высыхания.
После полной просушки засыпают утеплитель с созданием разуклонки, а по периметру укладывают рукав из плитки.
Следующее действие – создание стяжки для закрепления утеплителя.
По готовой сухой поверхности плиты расстилают полосы финишного покрытия.
