Как сделать крышу четырехскатную - самая подробная инструкция!

Конструкция стропильной системы

Система стропил является своеобразным каркасом крыши. Все узлы и элементы должны обладать достаточной жесткостью для выдерживания нагрузки при распоре и сдвиге. Конструкционные элементы изготавливают из дерева, чтобы кровля имела легкий вес. Материал необходим качественный, с небольшим числом трещин и сучков. Для мауэрлата, прогона и подушек берут сорта твердых пород дерева.

В систему стропил входят следующие элементы:

Мауэрлат – своего рода фундамент кровли, служащий опорой. Благодаря ему вес одинаково распределяется по периметру постройки. Это толстая балка, прикрепленная к стене, уложенная строго параллельно балке конька.
Ноги стропил. Определяют внешний вид верха дома и уклон крыши.
Коньковый прогон. Это брус, положенный в горизонтальном положении, на котором закрепляют стропила.
Боковой прогон. Аналогичен коньковому, но фиксируется по центру стропильных ног на скате.
Затяжка. Соединяет крайние стропила, чтобы они не расходились.
Подкос (ноги под стропами). Состыковывается с лежнем и стропильной ногой, что делает его более стойким.
Лежень. Устроенный поверху внутренней стены постройки, параллельно коньку, брус. Служит для установки подкоса и стойки.
Конек крыши. В этом месте соединяются скаты кровли, набивается сплошная обрешетка для повышения прочности.
Свес. Часть крыши, ограждающая стены от контакта с большим объемом атмосферных осадков.
Кобылки. Устанавливаются для увеличения длины стропил, если их не хватает при монтаже свесов.
Обрешетка. Сплошная или из реек, служащая основой для кровельного материала.

Важно выбрать подходящие методы соединения участков системы, качественно их соединить с общей кровлей для стойкости к расчетной нагрузке. Рекомендуем. Рекомендуем

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

Минеральная вата подразумевает расстояние в 58 см;
Пенополистирол требует шага в 60 см;
Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

Длина стропильной ноги менее 3 м – сечение 50*150 мм;
Менее 4 м – 50*200 мм;
Менее 5 м – 75*175 мм;
Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

Расчет вальмовой крыши

Расчет конструкции кровли лучше всего поручить специалисту. Но для предварительной оценки его можно сделать и самому.

Виды стропильных систем для вальмовой крыши

Расчет ведется по каждой плоскости отдельно. Результаты расчетов складываются, и вы получаете общую картину по всей крыше. Полученные данные понадобятся для выбора материалов для стропильной системы, расчета нужного количества кровельных материалов и оценки их весового давления на каркас. Это позволит приблизительно оценить стоимость стройматериалов и трудозатраты на возведение вальмовой крыши.

Чем точнее проведены расчеты – тем точнее вы будете понимать, как построить вальмовую крышу своими руками, и тем лучше будет конечный результат. Затраты времени на то, чтобы вникнуть в методику и провести сами вычисления, вернутся сторицей в виде экономии средств и времени на этапе возведения самой кровли. Мало того, овладев методикой расчетов, вы еще на этапе планирования сможете оценить возможность самостоятельного изготовления такой кровли и подобрать такой вид кровельных материалов, с которым сможете справиться самостоятельно.

Расчет вальмовой крыши по площади сторон

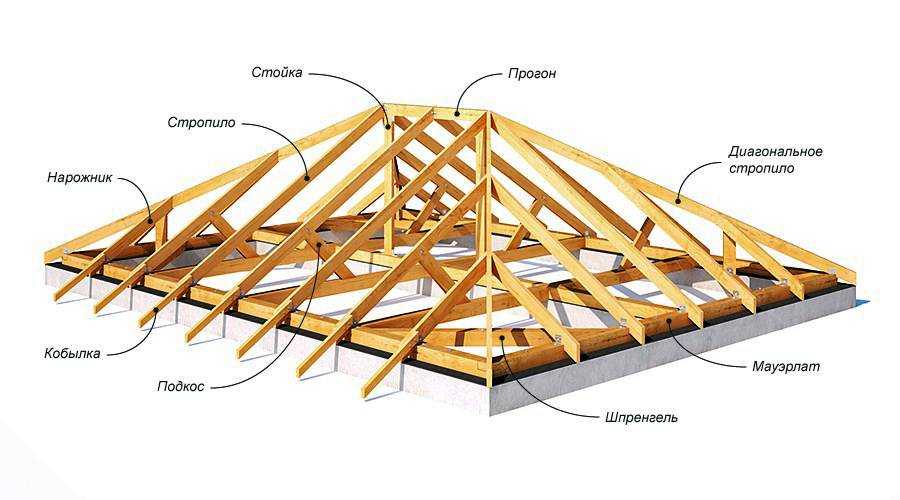

Стропильная система

Мауэрлат. Это основание стропильной системы, которое изготавливается из толстого бруса. Если вы делаете крышу на бревенчатом доме, то роль мауэрлата будет играть последний венец сруба. Если дом кирпичный, то установку мауэрлата также проектируют заранее. Под него делают бетонный пояс, в который замуровывают металлические шпильки. На них впоследствии и закрепляется брус.
Коньковый прогон. Это самая верхняя часть системы, толстый брус, на который впоследствии будут крепиться стропильные доски.
Стропила. Эти элементы представляют собой доски, из которых и создается основной каркас.
- диагональные стропила соединяют углы мауэрлата и коньковый прогон
- рядные стропила монтируются на трапециевидных скатах
- стропильные полуноги опираются на мауэрлат, а с другой стороны – на диагональные стропила
Лежень. Устанавливается параллельно коньковому прогону на несущую стены. Его задача – перенести часть веса кровли на сруб.
Опорные стойки. Соединяют между собой лежень и коньковый прогон, делают конструкцию более прочной.
Подкосы. Опираются на лежень и подпирают диагональные стропила, чтобы уменьшить на них нагрузку.
Другие вспомогательные элементы конструкции – шпренгель, затяжки, кобылки, ригели. Они поддерживают те или иные детали обрешетки и снимают с них нагрузку.

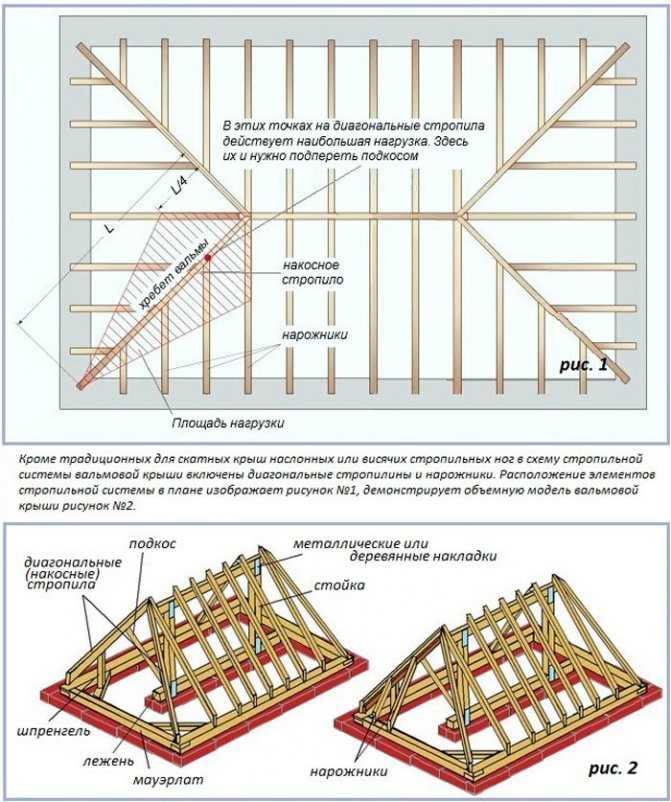

Вальмовая крыша: стропильная система и возможность усиления её конструкции

Для обеспечения нужного уровня прочности стропильная система вальмовой крыши усиливается дополнительными элементами.

Под диагональные стропила устанавливают опоры. Если длина диагональной ноги слишком велика – то две опоры, размещая их через треть длины бруса. Если есть возможность – опоры можно заменить косыми распорками – подкосами.

Промежуточные стропила крепятся к коньковой доске и к мауэрлату. Для крепления к мауэрлату делается зарез или стягивание при помощи металлических уголков.

Устройство вальмовой крыши своими руками

Нарожники накладываются на диагональные стропила с одним и тем же шагом. Это обеспечивает равномерное распределение нагрузки

Очень важно обеспечить симметричность размещения нарожников на диагональных ногах. Для этого разметку делают по деревянному шаблону, в качестве которого используется любая подходящая рейка или отрезок фанеры. На шаблоне карандашом наносятся метки взаимного расположения элементов при первом монтаже

Все остальные углы монтируются по этим меткам

На шаблоне карандашом наносятся метки взаимного расположения элементов при первом монтаже. Все остальные углы монтируются по этим меткам.

Для фиксации расположения элементов доски подрезаются по месту. Если такой возможности нет – фиксацию нужно делать при помощи накладных металлических пластин, стягивая все металлическими шпильками или болтами. Крепление на винты со временем ослабевает и такой метод для стропильной системы нежелателен.

Вальмовая крыша – стропильная система фото

Обрешетка также задает стропильной системе дополнительную жесткость, но одновременно с тем, является источником дополнительной весовой нагрузки. Поэтому толщину досок для обрешетки выбираем с небольшим запасом под желаемый кровельный материал.

Чаще всего на обрешетку идут бруски 40х40 или 50х50 мм. Но под мягкую кровлю рекомендуется обрешетку делать из фанеры или ДСП. Шаг размещения досок обрешетки диктуется типом кровли и обычно указывается производителем на упаковках этого материала.

Инструкция по монтажу промежуточных стропил

При обустройстве стропильной системы для вальмовой кровли, должна соблюдаться следующая инструкция:

Промежуточные и центральные стропила крепят к верху конькового бруса, второй их край должен выступать за пределы несущих стен. С нужным количеством деталей определяются, учитывая длину дома;
Когда монтируются угловые элементы, то их верхний край устраивается на накосы. С приближением к углам стен их длина уменьшается.

Исключить появление неточностей при обустройстве стропильной системы вальмовой кровли позволит правильно составленный чертеж будущего сооружения, где точно размечены узлы креплений центральных деталей.

Классический метод предусматривает первоначальный монтаж центральных стропил — с каждой стороны по 3 детали. Узлы креплений располагаются по краям конькового бруса.

С целью установить первое стропило на вальме отмечают одну точку по центру стены на мауэрлате и точку центра толщины конькового бруса.

Видео:

Затем проводят устройство центральной детали для трапециевидных скатов, а параллельно к ним устанавливают все промежуточные стропила.

Надрезы с двойным скосом выполняют на центральных и диагональных элементах, которые будут пересекаться при монтаже. Упрочнять соединения рекомендуется стяжками.

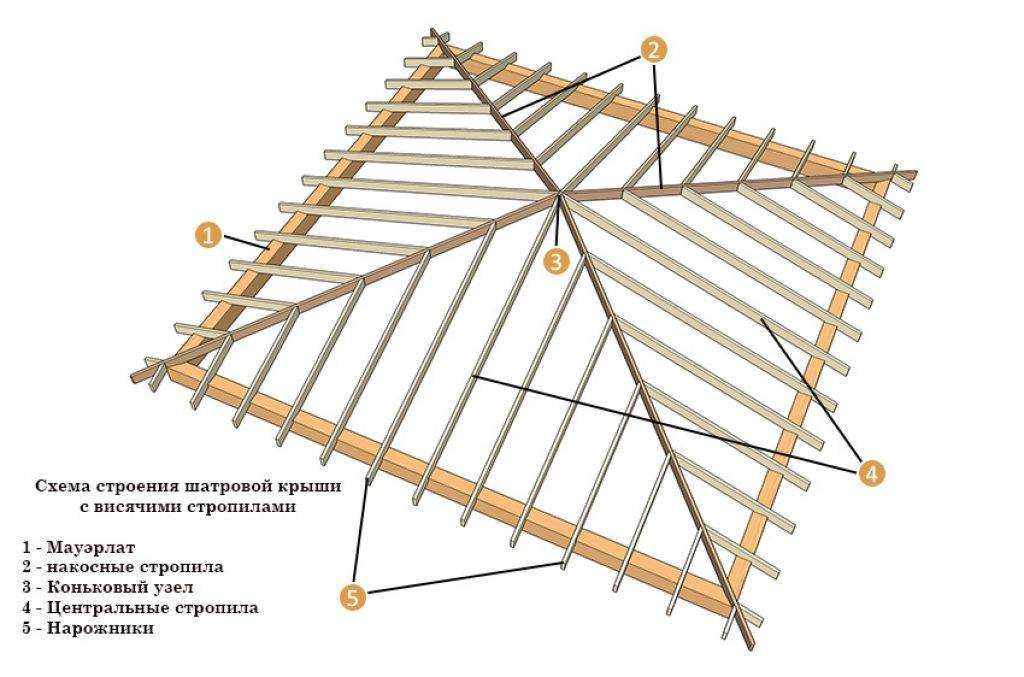

Возведение четырёхскатной шатровой крыши

Монтаж шатровой кровли также не отличается особой сложностью

Приняв решение построить беседку с таким типом крыши важно: составить чертеж, запастись материалами и свободным временем

Составление чертежей

Чертежи для кровли рисуются самостоятельно, подбираются в интернете или заказываются у профессионалов

Не важно, на каком варианте вы остановили выбор, главное, чтобы проект был составлен грамотно и точно. Ведь от этого напрямую будет зависеть долговечность всего здания

Выбор и подготовка строительных материалов

Для строительства шатровой крыши на беседке подойдут любые материалы. Но лучше всего будут смотрятся мягкая кровля или черепица. Мягкая черепица обладает высокими техническими характеристиками и эстетичным внешним видом. Но для ее монтажа необходимо сделать обрешетку. А с помощью металлочерепицы можно сделать любой дизайн кровли, так как в магазине легко подобрать как разные формы листов, так и интересные цветовые решения.

Монтаж мауэрлата

Как рассчитать количество материала

Чтобы приобрести необходимые материалы для строительства, надо заранее просчитать их количество. Для стандартной беседки, габаритами 3 на 3 м потребуется:

5 трехметровых брусьев для сборки основания;
4 бруса длиной 2,3 м для изготовления опорных столбов;
5 метровых брусьев для усиления жесткости конструкции;
8 двухметровых брусьев для изготовления стропил;
2 бруса длиной по 4 м для крестовин;
7 брусьев длиной 3 м для верхней обвязки;
два метровых бруса для перил.

Элементы конструкции

Беседка с вальмовой крышей состоит из следующих элементов:

стоек;
стропил;
нарожника;
мауэрлата;
леженя;
опорных брусьев дл установки нарожников.

Сборка шатровой крыши

Крыша для беседки 4 скатная шатровая собирается в следующей последовательности:

Между угловыми стойками натягивается веревка для определения центра беседки.
В центре устанавливается доска.
Далее от центральной стойки от самой вершины доски натягиваются веревки углам. Это поможет определить месторасположение стропил.
Следующим шагом является установка стропил. Для этого используются доски 150 на 150 см и брусья 50 на 50 мм.
После установки стропил вся работа проверяется на точность с помощью строительного уровня. И можно приступать к монтажу нарожников.
Далее стропила обрезаются по вертикали и диагонали и между ними устанавливаются затяжки.
К концам стропил прибивается ветровая защита, а далее монтируется обрешетка. Вместо нее на крышу можно прибить ОСБ или фанеру.
После этого можно приступать к декоративной отделке крыши.

В заключение стоит отметить, что 4 скатная беседка смотрится на приусадебном участке стильно и привлекательно. Сделать ее своими силами возможно, если заранее составить проект – чертеж, подобрать стройматериалы, запастись свободным временем и ознакомиться с поэтапностью всех проводимых работ.

После строительства такой беседки в ней дополнительно можно установить мангал с дымоходом, камин или барбекю. Если постройка является закрытой, с помощью данных приборов ее можно отапливать в холодное время года, превращая отдых в сплошное удовольствие. А на самих приборах (мангале или барбекюшнице) будут получаться вкусные и ароматные шашлыки.

Особенности монтажа нарожников

Угловые стропила монтируют параллельно основным. На укороченных деталях делают спил, затем каждый из них укладывают и крепят на накосах.

Фиксирование осуществляют с использованием саморезов или гвоздей. Также их соединение можно осуществить с помощью опоры из бруса, зафиксированной на диагональном элементе или методом врубки.

Если площадь дома имеет большую ширину, то необходимо провести расчет, при этом отмечая степень провисания промежуточных и диагональных стропил.

Видео:

Центральный элемент системы вальмового сооружения крепят к коньковому брусу с помощью двух деревянных коньков.

С целью сделать углы вальмовой стропильной системы более прочными, монтируют шпренгели (дополнительные брусья).

Их применение позволяет поддерживать диагональные элементы стропиловки и тем самым придавать сооружению прочность.

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.
При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.
Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.
Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.
Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.
В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.
Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.
Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.
После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

Основные сведения о вальмовых кровлях

У четырехскатной кровельной системы есть ряд отличительных особенностей. Так, вальмовая крыша включает в свой состав пару длинных скатов, имеющих выраженную трапециевидную форму, а также пару коротких скатов, выполненных в виде наклонных треугольников.

Основные сложности при обустройстве традиционной вальмовой крыши возникают на стадии возведения стропильной конструкции, состоящей одновременно из накосных, рядовых и нарожных стропил.

Вальмовые кровли отлично противостоят ветровым нагрузкам и в целом имеют высокие эксплуатационные характеристики. Чтобы готовая крыша служила максимально долго и качественно, на стадии проектирования необходимо решить ряд важных вопросов, а именно:

выбрать оптимальный материал для обустройства кровельной конструкции;
определить интенсивность осадков, характерную для региона строительства;
установить средние и максимальные показатели ветровых нагрузок.

С учетом приведенных выше показателей вы сможете рассчитать оптимальные значения углов наклона скатов и высоты кровельной конструкции.

Для выполнения расчетов и составления проекта вы можете обратиться к специалисту либо же найти подходящий проект в одном из множества открытых источников. При наличии должных навыков с упомянутыми мероприятиями можно справиться собственноручно.

Как запилить стропила вальмовой крыши

Скаты вальмовой крыши могут располагаться с разным уклоном, но такая система сложна как для расчета, так и реализации. Гораздо проще построить равноугольную крышу, где все скаты имеют одинаковый угол наклона.

В равноуклонных вальмовых крышах проекции диагональных стропил пересекаются с мауэрлатом под углом 45°. Это существенно облегчает запил торцов укороченных стропил, поскольку горизонтальный угол уже известен. Основные стропила всегда перпендикулярны мауэрлату, поэтому их обработка ничем не отличается от двускатных систем.

Чтобы правильно запилить нарожники с первого раза, нужно точно выдержать 4 параметра:

длину до мм;
вертикальный угол уклона стропил (измеряется с помощью угольника или рассчитывается по геометрическим формулам);
горизонтальный угол (определяется по отношению к диагональной балке).

Для измерения уклона ската можно воспользоваться приложением на смартфоне. Достаточно совместить его с осью стропила, программа вычислит этот угол.

Теперь нужно подготовить шаблоны для верхнего и нижнего запила. Поскольку стропила примыкают к диагональной балке симметрично, второй шаблон вырезается зеркально.

Если углы разные, то прирезка доски производится по месту. Размечается положение стропила на мауэрлате и диагональной балке с принятым шагом. В нижней части делается зарез, чтобы посадить стропила на мауэрлат.

Верх нарожника прикладывается к диагональной балке, приблизительно запиливается по ее плоскости. Путем доработки пилой за несколько запилов достигается плотное соединение двух деталей. По этому резу на доске изготавливается шаблон и используется уже для запила остальных укороченных стропил.
