Как построить вальмовую крышу своими руками

Дополнительные факторы, используемые при расчете

Определяя размер основания крыши, надо учесть на какую часть постройки будет опираться кровельная система. Это зависит от строительного материала, выбранного для возведения стен дома:

• шатровая крыша деревянного дома опирается на верхнюю обвязку;
• в каменных или кирпичных постройках опорой служит мауэрлат;
• если возведение четырехскатной конструкции намечено для сруба, то основной опорой будут верхние вереницы.

Со стенами разобрались, теперь переходим к стропилам:

1. Стропильная система имеет определенный шаг установки. При длине стропил до 3 м расстояние между ними выдерживают 1–1,35 м.
2. Если длина элементов от 3 до 4 м, то шаг составляет 1,4–1,7 м.
3. Для стропил длиной от 4 до 6,5 м расстояние между элементами составляет 1,1–1,35 м.
4. Большие стропила длиной от 6,5 м монтируют шагом 1,1–1,4 м.

Следующим важным показателем является определение угла скатов. Шатровая крыша обычно выстраивается с углами скатов от 40 до 60о. Эти показатели могут быть изменены, в зависимости от используемого кровельного материала:

• если четырехскатная крыша будет укрыта черепицей, то скаты монтируют под углом 30о;
• для асбестоцементного шифера можно выдержать уклон от 14 до 60о;
• самым маленьким уклоном скатов обладает кровля из рулонного материала, что составляет 8—18о.

Правильный учет всех этих параметров поможет соорудить прочную шатровую крышу. Хотя надо отметить, что такие расчеты лучше доверять специалистам, иначе мелкая оплошность может нарушить дисбаланс конструкции, что приведет к ее быстрому разрушению.

Разметка крыши

Для того чтобы уяснить себе, как построить вальмовую крышу, нужно знать особенности ее конструкции, а также основные узлы:

• Конек (коньковый брус) располагается по центру постройки и является ее основным несущим элементом, к которому крепятся все остальные деревянные элементы. (3)
• Угловые (накосные) стропила. Одним концом каждое стропило крепится к коньковому брусу, а другой его конец выходит на угол здания и даже за его пределы. Эти стропила являются основными силовыми элементами. Они изготавливаются из бруса такой же толщины, что и коньковый брус. (1)
• Промежуточные центральные стропила. Идут от концов конькового бруса, выходя по скатам и вальмам вниз, на стены.(4)
• Промежуточные (2)стропила. Крепятся к коньковому брусу и идут вниз по скатам крыши. На вальмах не используются.
• Короткие стропила. Имеют различную длину. Крепление коротких стропил осуществляется к угловым стропилам под одинаковым углом. К коньковому брусу не крепятся. (5)

основные узлы вальмовой крыши

Если строим вальмовую крышу, необходимо произвести точные расчеты, выполнить разметку и составить чертеж вальмовой крыши. Расчеты имеют первостепенное значение при определении соотношения длин скатов и вальм. Только это гарантирует надежность возводимой крыши:

• первым делом размечается осевая линия по верхней части обвязки с торца здания (расположение конькового прогона)
• рассчитываем половину толщины конькового бруса и размечаем положение первого элемента стропильной системы
• следующий шаг — один конец замерной рейки прикладываем к размеченой ранее линии, а другой располагаем на линии боковой стены — это будет  место расположения промежуточного стропила

разметка стропил

• расчитваем длину стропильного свеса — один конец рейки устанавливаем на внешний контур стены, другой — на образовавшийся свес кровли. Следующий элемент центральных промежуточных стропил вычисляется перемещением рейки для замеров на край боковой стены и размечаем на ней расположение стропила (он будет расположен между боковой стеной и верхней частью обвязки)
• Такие же действия необходимо выполнить на оставшихся трех углах. Так станет точно известно расположение всех промежуточных центральных стропил и торцов конькового бруса.

Что такое замерная рейка?

Строительство крыши вальмовой — занятие долгое и трудоемкое. Начинается работа с разметки. Для того чтобы монтаж вальмовой крыши происходил по точно заданным размерам, рекомендуется все отмеряемые размеры нанести на мерку. Это избавит от необходимости использования рулетки при откладывании одинаковых расстояний, а также предотвратит многочисленные погрешности, допускаемые при измерениях. Замерную рейку следует изготавливать из планки или фанеры шириной около 5 см, чтобы она хорошо просматривалась при замерах на большом расстоянии.

таблица коэффициентов расчета стропильной системы

Чтобы конструкция вальмовой крыши была максимально точной, необходимо иметь под рукой таблицу коэффициентов пропорций и соотношений между расположением стропил и их длиной.

Исходя из данных таблицы, длина ноги стропильного узла равна произведению коэффициента на заложение (проекцию) ноги. Во время  строительства вальмовой крыши, использование данных этой таблицы является обязательным и значительно повышает точность расчета вальмовой крыши и время на его выполнение.

Приведем пример расчета

• Измеряем разметочной рейкой величину горизонтальной проекции промежуточного стропила. Находим в таблице подходящий под наш случай угол наклона кровли и перемножаем два имеющихся значения.
• измеряем длину стропила по нижней линии ( от выборки на коньковом брусе до выборки на месте крепления к опоре)
• аналогично вычисляется длина свеса — произведение его горизонтальной проекции на поправочный коэффициент (либо используя теорема Пифагора a2+b2=c2, где a и b — вертикальная и горизонтальная проекция

Как запилить стропила вальмовой крыши

Скаты вальмовой крыши могут располагаться с разным уклоном, но такая система сложна как для расчета, так и реализации. Гораздо проще построить равноугольную крышу, где все скаты имеют одинаковый угол наклона.

В равноуклонных вальмовых крышах проекции диагональных стропил пересекаются с мауэрлатом под углом 45°. Это существенно облегчает запил торцов укороченных стропил, поскольку горизонтальный угол уже известен. Основные стропила всегда перпендикулярны мауэрлату, поэтому их обработка ничем не отличается от двускатных систем.

Чтобы правильно запилить нарожники с первого раза, нужно точно выдержать 4 параметра:

• длину до мм;
• вертикальный угол уклона стропил (измеряется с помощью угольника или рассчитывается по геометрическим формулам);
• горизонтальный угол (определяется по отношению к диагональной балке).

Для измерения уклона ската можно воспользоваться приложением на смартфоне. Достаточно совместить его с осью стропила, программа вычислит этот угол.

Теперь нужно подготовить шаблоны для верхнего и нижнего запила. Поскольку стропила примыкают к диагональной балке симметрично, второй шаблон вырезается зеркально.

Если углы разные, то прирезка доски производится по месту. Размечается положение стропила на мауэрлате и диагональной балке с принятым шагом. В нижней части делается зарез, чтобы посадить стропила на мауэрлат.

Верх нарожника прикладывается к диагональной балке, приблизительно запиливается по ее плоскости. Путем доработки пилой за несколько запилов достигается плотное соединение двух деталей. По этому резу на доске изготавливается шаблон и используется уже для запила остальных укороченных стропил.

Как пользоваться калькулятором расчета количества стройматериалов вальмовой крыши

Ничего особо сложного нет — главное внимательно вводить все исходные данные с учетом рекомендованных размеров нагруженных элементов стропильной системы. Калькулятор позволит узнать стоимость строительных материалов, ознакомиться с чертежом и номенклатурой. Перед началом работ рекомендуется тщательно изучить инструкцию, на большинстве сайтов она довольно подробная.

Шаг 1. Перейдите к полям заполнения, с этого начинается работа на каждом калькуляторе. Выберите тип кровли для вальмовой крыши. Предлагаются два варианта.

1. Жесткая. Имеется в виду металлическая черепица, металлопрофильные листы, асбестоцементный шифер или штучная черепица. Жесткая кровля имеет больше отходов, калькулятор посчитает их количество в зависимости от параметров крыши.
2. Мягкая. Здесь выбор небольшой. Применяется только битумная черепица.

Прежде всего нужно указать тип кровли

Конкретные названия кровельных материалов вносить не нужно, надо лишь отметить тип.

Шаг 2. Укажите длину, ширину строения и его высоту. Высота – расстояние от потолочного перекрытия до конька, от нее во многом зависит объем чердачного помещения. Ширина строения – это не ширина дома, а ширина стропильной системы с учетом свеса кровли от стены до края крыши.

Далее указывают основные параметры дома

Шаг 3. Из каких материалов будут изготавливаться стропильные ноги. Чаще всего применяются доски 50×150 мм, но размеры могут изменяться в зависимости от климатической зоны расположения здания. К примеру, в северных регионах ширина досок может достигать 200 мм и более. Такая ситуация объясняется двумя причинами: высокими значениями снежного покрова и необходимостью устанавливать утеплитель толщиной не менее 25 см.

Следующий важный параметр — сечение стропил

Шаг 4. Отметьте, какая будет крыша – теплая или холодная. Этот параметр влияет на несколько факторов, от которых зависит алгоритм расчетов.

1. Теплая крыша. Расстояние между стропильными ногами должно соответствовать ширине утеплительных материалов. В связи с такой зависимостью, на их количество влияет только этот фактор, нагрузки на крышу игнорируются.
2. Холодная крыша. Для холодной крыши шаг стропильных ног может достигать 90 см и более, главный критерий расчетов – максимально возможные в данном регионе усилия нагрузок.

Расстояние между стропилами выбирается в зависимости от наличия или отсутствия утепления

Размеры реек для обрешетки указываются стандартными, а на их шаг влияют технические характеристики кровельных покрытий. Обрешетка может быть шаговой или сплошной.

Шаг 5. Укажите размеры металлических листов и их перекрытие. Эти данные дают возможность узнать фактическую полезную площадь каждого элемента и их количество с учетом непродуктивных отходов.

Обязательно указывают размеры листов кровельного покрытия и ширину нахлестов

Если вы имеете желание подсчитать контробрешетку и мауэрлат, то поставьте галочки напротив этих элементов и внесите данные о них.

1. Мауэрлат. Его можно делать их бруса 150×150 мм или доски 50×150 мм.
2. Гидроизоляция. Рекомендованный нахлест 10 см.
3. Контробрешетка. Делается из брусков 50×50 мм.
4. Толщина утеплителя. Зависит от региона проживания, но не менее 10 см. Меньше запрещается, в нем будет появляться точка росы, что оказывает крайне негативное влияние не только на эффективность утеплителя, но и на длительность эксплуатации стропильной системы.

Чтобы рассчитать отдельные элементы системы, нужно поставить напротив них галочку

После заполнения всех имеющихся полей надо подтвердить ввод данных и нажать на специальную иконку. На выходе вы получите количество всех материалов, необходимых для строительства вальмовой крыши. Теперь остается узнать действующие цены на них и определиться с примерной сметой. Результаты расчетов можно отправить исполнителю по электронной почте, распечатать или сохранить в компьютере.

Результаты расчета калькулятор выдает в колонке рядом с исходными данными

Что такое вальмовая крыша

Более подробно стоит остановиться на конструкции вальмовой крыши. Данный способ подразумевает, что угловые стропила имеют меньший угол наклона, чем каркасные. Несущие конструкции изготавливаются из доски 50*150. Элементы стропильной системы, имеющие малую длину, крепятся не к коньку, а к угловым стропилам под таким же углом, как и промежуточные сегменты.

Для надёжности стыка производятся запилы, а также на швы накладываются металлические уголки или пластины. Коньковый брус обычно вырезается из такой же доски с сечением 50*150. На его концах во всех направлениях пристыковываются центральные промежуточные стропила. При этом все элементы конструкции опираются нижним концом на мауэрлаты.

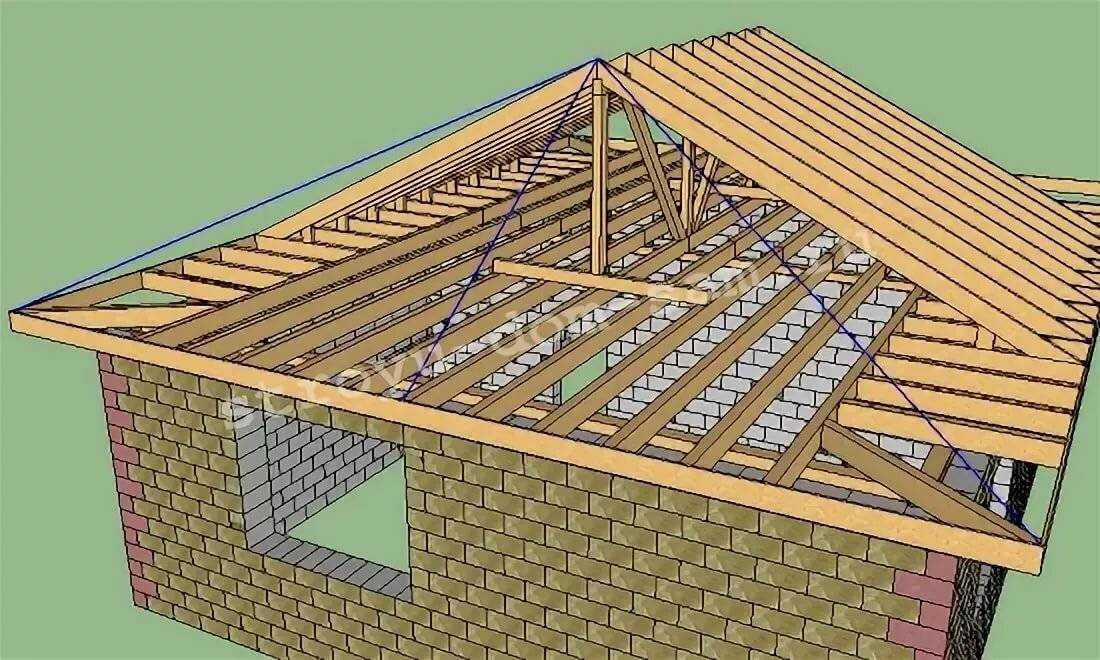

Стропильная система вальмовой крыши

Допустимый угол наклона для такой крыши составляет от 5 до 60 градусов. Выбор этого значения зависит от планируемых особенностей эксплуатации кровли. Вальмовая стропильная система имеет свои достоинства:

• Высокая устойчивость к атмосферным осадкам, порывам ветра и механическим повреждениям.
• Вальмовая крыша позволяет успешно использовать чердак.
• Такой вид конструкции совместим абсолютно со всеми кровельными покрытиями.

Внести коррективы в проект стоит и в том случае, если планируется крыша мансардного типа, так как пологие скаты оставляют слишком мало полезного пространства. Минимальный угол наклона должен составлять 45 градусов. Но на расчёт этого параметра влияет большое количество факторов. Один из них – количество атмосферных осадков в данной местности. При слишком высоких показателях уклон должен составлять не меньше 30 градусов.

Ещё в проект устройства четырехскатной крыши нужно добавить места для установки дымохода, ёмкостей для воды и вентиляционных отверстий. Но перед тем, как начать делать чертёж, нужно произвести расчёт стропильной системы.

Четырехскатная крыша своими руками

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

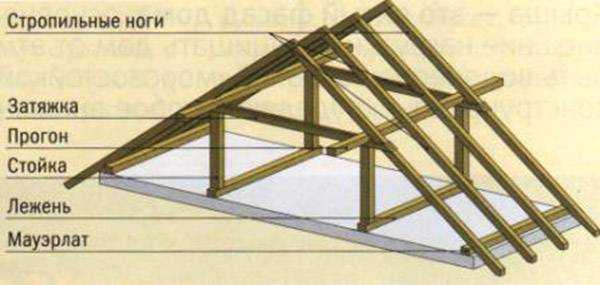

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

Стропильная система четырехскатной крыши вальмового типа

Стропильная система вальмовой крыши с наслонными стропилами

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Диагональные стропила

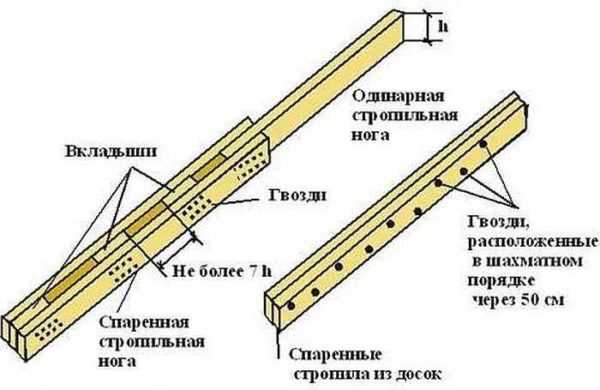

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

• Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
• Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Чтобы не считать размеры балок, можно воспользоваться таблицей

Как крепить нижние концы стропил

Скользящее крепление для стропил

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

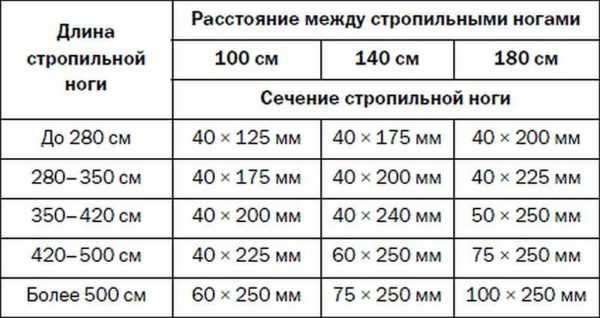

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица — угол наклона крыши в зависимости от кровельного материалаТаблица — угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши

Высота конька		Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса	Длина дома минус его ширина	Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции)	Формула для расчета длины центральных стропил	Теорема Пифагора
Длина рядовых стропил	Рассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса		Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил	Формула для расчета угла наклона рядовых стропил	Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил	Формула для расчета длины диагональных стропил	Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила)	Первое короткое стропило	Чертеж для расчета 1-го короткого стропила вальмовой крыши
	Второе короткое стропило	Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши	Формула для расчета площади вальмовой кровли	Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши — формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Что нужно знать до начала работы?

Чтобы система в полной мере соответствовала всем выдвигаемым требованиям, запомните следующие рекомендации:

• промежуточные компоненты стропильной системы вальмовой кровли являются более крутыми, если сравнивать их с угловыми деталями, поэтому применяемые для обустройства промежуточных элементов доски должны иметь размер не меньше 5х15 см;
• крепление коротких элементов выполняется к угловым стропильным компонентам, а не к доске конька. Промежуточные доски нужно закреплять с таким же уклоном, как и короткие брусья;
• коньковую систему кровли и стропильные элементы нужно делать из одного и того же материала;
• промежуточные стропильные ноги фиксируются по краям доски конька. Они одновременно должны стыковаться с верхним концом обвязки и с коньковой доской;
• стропильные элементы и коньковый брус должны быть равнозначной толщины. Только при соблюдении этого правила можно рассчитывать на надежность и прочность кровельной системы. Если какие-либо стропила будут более тонкими, через время каркас кровли деформируется и целостность системы серьезно нарушится;
• вальмовая кровельная система может быть почти любой высоты. Однако при обустройстве чересчур низкой кровли необходимо использовать дополнительные опоры;
• для обеспечения максимально длительного срока эксплуатации вальмовой крыши для ее обустройства необходимо использовать тщательно высушенный и качественный брус хвойных пород. Перед сборкой конструкции все деревянные компоненты подлежат обязательной обработке антисептической пропиткой.

Принципы изготовления и монтажа накосных стропил

Установка диагональных стропил – ключевой этап строительства вальмовой крыши

Важно обеспечить правильную геометрию конструкции, чтобы стропильная система равномерно распределяла эксплуатационные нагрузки кровли

Диагональные стропила длиннее боковых, они опираются на углы коробки здания, а в верхней части соединяются с коньковым элементом крыши. На накосные, в свою очередь, опираются стропильные полуноги (укороченные) – нарожники. К накосным стропилам предъявляются повышенные требования по прочности, так как они несут повышенную нагрузку, выступая в качестве опорных элементов системы.

Суммарная нагрузка на диагональные стропила вдвое больше, чем на обычные стропильные ноги. Нижняя часть накосных стропил упирается в мауэрлат или в уложенную на угол стены балку, либо опирается на них, в зависимости от принципа конструкции – распорной или безраспорной.

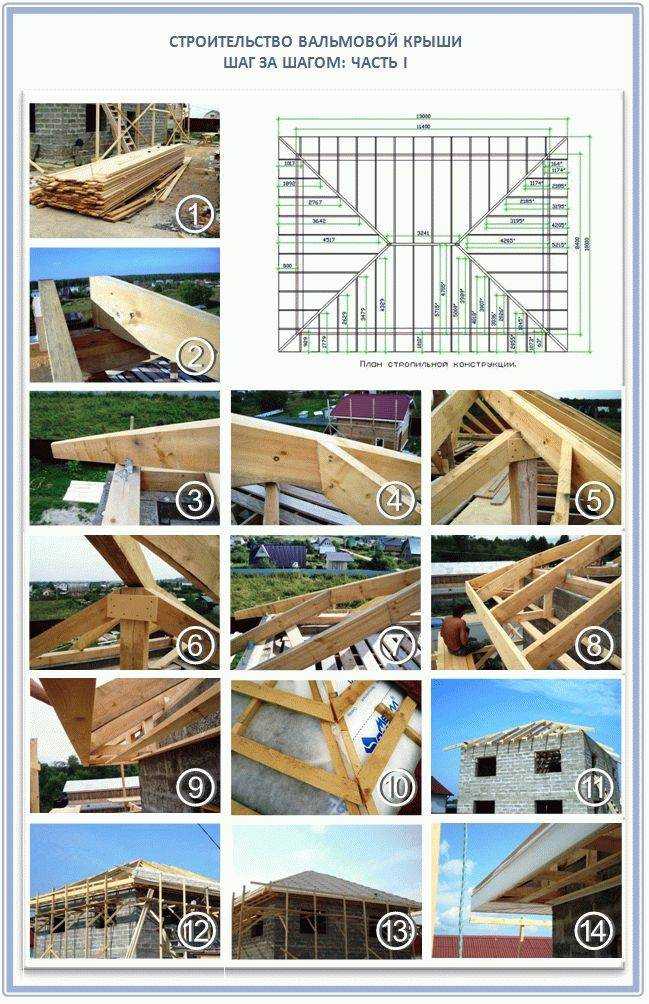

план раскладки стропил для четырехскатной крыши

Накосные стропила могут изготавливаться из прочного клееного бруса необходимой длины. Но, чаще всего, применяются сдвоенные доски, срощенные с соблюдением определенных требований.

Сращивание диагональной стропильной ноги позволяет:

• повысить сопротивляемость элемента нагрузкам за счет удвоенного сечения;
• изготовить неразрезную балку необходимой длины;
• унифицировать размеры деталей вальмовой крыши.

срощенные диагональные стропила

Под диагональное стропило устанавливаются одна или две опоры. Доски по длине сращиваются таким образом, чтобы стыки располагались на расстоянии 0,15L от центра опоры. Соответственно, длина досок для изготовления накосных стропилин подбирается в зависимости от длины пролета и количества требуемых опор.

В частности, если для вальмовой крыши требуется диагональное стропило длиной 10 метров, рекомендуется использовать доски длиной 7 и 3 метра, чтобы расположить стойку на расстоянии 1/4 длины пролета от верхнего конца стропилины.

В этом случае конструкция будет способна выдержать расчетные нагрузки – под средней частью стропилины опоры ставить не рекомендуется.

В роли опоры под диагональное стропило выступает подкос или стойка, выполненная из бруса или спаренных досок. Угол установки принципиального значения не имеет, если подкос упирается в прочное железобетонное перекрытие (с укладкой гидроизоляционного слоя). Если стойка упирается в лежень, угол установки обычно составляет 35 – 45° к горизонтальной плоскости.

крепление нарожников к стропилу

Дополнительные опоры устанавливаются по следующему принципу. Длина пролета до 7,5 метров требует использования одного подкоса. Если длина пролета составляет 7,5-9 метров, устанавливается опора в нижней части стропилины, либо монтируется шпренгельная ферма. При увеличении длины пролета устанавливается дополнительная опора.

При недостаточно прочном перекрытии необходимо уложить дополнительную промежуточную балку для упора стоек.

Шпренгель – балка, пересекающая угол, образованный двумя стенами, примыкающими друг к другу. Шпренгельная ферма представляет собой конструкцию, в которой накосные стропилины подпираются опорами, которые лежат на шпренгелях. Вся система при этом усиливается двумя подкосами. Для изготовления шпренгельной фермы используется брус 100×150 мм для балок, 100×100 для стоек и 50×100 для подкосов.

Устройство стропильной системы

• До начала укладки стропил надо уложить мауэрлат, который будет служить опорой для всей системы. До начала укладки мауэрлата следует оборудовать армированный пояс для усиления несущей способности стен и обеспечения подходящей ровной поверхности. Для этого используют конструкции из железобетона.
• Если постройка каменная или кирпичная, по верхней части стен выставляется опалубка, в которую затем вставляют каркас на основе арматуры, после чего заливают бетоном.
• Во время установки каракаса к нему прикрепляют оцинкованные шпильки из металла. Их диаметр должен быть как минимум 1 см. Длина подбирается с таким расчетом, чтобы верхние части выступали на 3-5 см из мауэрлата.
• После затвердения бетона его верхняя часть промазывается битумом, а сверху клеится рубероид, который защищает дерево от гниения. На выступающие шпильки насаживают бруски (в них предварительно должны быть высверлены отверстия). Для закрепления конструкции используют гайки.
• Мауэрлат изготавливают из деревянного бруса сечением 15 х 15 или 10 х 15 см.
• Материал должен быть тщательно просушен и пропитан антикоррозийными средствами.
• После этого параллельно коньку (к нему крепят стойки, которые поддерживают определенную часть системы стропил) устанавливают центральную балку.

Элементы каркаса и стропильной системы

Основными составляющими каркаса и системы стропил являются:

• прогон;
• мауэрлат;
• опорная доска;
• затяжки;
• обрешетка;
• нарожники;
• подкосы;
• рядовые стропила;
• накосныестропила;
• стропила диагональные.

Итак, из кровельных элементов создается стропильная ферма с несколькими треугольниками в основании. Поскольку эта геометрическая фигура является самой устойчивой, ферма также отличается значительным уровнем жесткости.

Стропильные ноги – основная несущая деталь всей конструкции. Их устанавливают под предварительно вычисленным углом наклона скатов.

Основной функцией мауэрлата является равномерное распределение веса всей конструкции (стропил, дополнительных элементов и т.д.) на стены.

Опорой для нижних торцов стропильных ног являются наружные стены, а для верхних торцов – промежуточные прогоны или подконьковый брус. Назначением этих двух элементов является передача нагрузки на поверхность несущих стен посредством системы стоек.

ВЫВОДЫ:

• Вальмовая кровля сложна в исполнении, но отличается высоким уровнем прочности.
• Стропильная система – основа кровельной конструкции.
• До начала работ необходимо подготовить чертеж и сделать точные расчеты.
• Сначала укладывают мауэрлат, который будет опорой для системы стропил.
• Стропильные ноги являются главной несущей деталью конструкции.
• Стропила вальмовой кровли бывают висячими и наслонными.
• Для повышения прочности наслонных стропил используют шпренгель.
• Диагональные стропила ответственны за удержание веса всей кровли.
• При небольшом угле наклона кровли стропильная система требует укрепления.
• Последним штрихом является установка обрешетки.
• Использование замерной рейки значительно упрощает проведение работ.

https://youtube.com/watch?v=bp9HsbknNQY
