Стропильная система мансардной крыши: устройство конструкции

Конфигурации четырехскатных кровель

Геометрическое исполнение такой крыши объединяет 4 наклонных плоскости, основаниями которых служат несущие стены дома по периметру. Существует несколько конфигураций, которые определяют форму и взаимное расположение наклонных поверхностей.

Вальмовая крыша

Простая конструкция, внешне отчасти напоминает двускатную: параллельно длинным стенам формируют 2 плоскости, которые соединяются по центру коньковым перекрытием. Противоположные фронтоны заменяют наклонными треугольниками-вальмами. Конструкция применяется для крупных по площади зданий, две стороны которых значительно превосходят другие по длине.

Полувальмовая крыша

Отличается конфигурацией торцовых скатов. Основания треугольников поднимаются выше нижнего края конструкции. Оставшееся место заполняет фронтон. Углы при основании больших скатов вертикально срезаются. Это позволяет сделать под кровлей просторную мансарду и установить стеклопакет.

Шатровая крыша

Подходит для квадратных домов или зданий, у которых все стены приблизительно равны. Четыре ската представляют собой треугольники, соединенные вершинами в общей центральной точке. Горизонтальный конек у таких конструкций отсутствует.

На этих конфигурациях основано строительство всех четырехскатных крыш, в том числе комбинирование различных элементов в сложные конструкции.

Многие дачные беседки имеют форму правильного многоугольника, часто к ним возводят шатровую кровлю. Почему для небольшого сооружения используется четырехскатная крыша, объясняется практичностью и эстетической завершенностью такой конструкции. Строить кровлю с двумя наклонными поверхностями для дачной беседки непрактично: отсутствие закрытых фронтонов оставит часть сооружения незащищенной от осадков, например, во время косого дождя. Четырехскатная кровля в этом выигрывает.

Вальмовая конструкция поверхности дома

Четырёхскатная крыша вальмовая может иметь остекление на вальме или без нее. Остекление треугольной формы располагается непосредственно под краями конька и обеспечивает удовлетворительную видимость на чердаке в дневных условиях. Кроме того, смонтированные форточки позволяют периодически проветривать чердак. Остекление чердака позволяет его оформить в виде мансарды.

Если выбирается голландская или датская полувальмовые крыши, то длина малой части вальмы должна быть 2,5−3 раза меньше остальной части наклонной поверхности.

С привязкой к торцовому относительно крыши распределению розы ветров целесообразно строить голландский вид полувальмы. Тогда окно монтируется в твердую стену, а вальмовый верхний скос крыши воспринимает торцовые ветровые нагрузки лучше, чем со встроенным окном по-датски.

Виды стропильных систем

Конструкция вальмовой крыши, как и любой другой, состоит из каркаса и стропильной системы, на которую опирается кровельный пирог

Важно, чтобы нагрузка на кровлю равномерно передавалась на всю конструкцию, а затем на стены и фундамент сооружения. Этого позволяет добиться грамотное проектирование и качественный монтаж

При возведении четырехскатной конструкции могут использоваться стропильные системы разных типов. Выбор стропильной системы в первую очередь обусловлен размерами сооружения и наличием в конструкции дома несущих внутренних стен или опор. Различаются висячие и наслонные стропила.

Висячие стропильные конструкции

Висячие конструкции опираются на две опоры и не имеют промежуточной поддержки. Обычно опорами служат стены сооружения. Вальмовая система с висячими стропилами работает на изгиб и сжатие. Кроме того, конструкция создает горизонтальное распирающее усилие, передающееся стенам. Чтобы его снизить, применяются так называемые затяжки – деревянные или металлические перемычки, соединяющие стропильные ноги.

Затяжка может располагаться в основании стропил, в этом случае она исполняет роль балки перекрытия. Данный вариант популярен при возведении чердачной или мансардной крыши. Затяжка может располагаться и выше, но в этом случае ее функция сводится к закрепляющей. Чем выше расположены элементы затяжки, тем прочнее и мощнее должны быть сами балки и крепления всей стропильной системы.

виды популярных стропильных систем

Системы с наслонными стропилами

Стропильная система четырехскатной крыши с наслонными стропилами обычно устанавливаются в домах, внутри которых имеется несущая средняя стена либо специально предусмотренные столбчатые опоры. Наслонные стропила нижними торцами опираются на мауэрлат, уложенный по периметру наружных стен здания.

Средней частью стропила опираются на конструкцию, установленную на средней несущей стене или столбчатых опорах. Элементы наслонной стропильной системы работают подобно балкам – на изгиб. Такая конструкция, в отличие от висячих стропил, имеет суммарно меньший вес и требует меньших затрат на приобретение пиломатериалов.

Таким образом, применение наслонных стропил экономически более эффективно. Кроме того, конструкция вальмовой или полувальмовой крыши, выполненная с использованием наслонных стропил, отличается более высокой жесткостью и прочностью.

Видео-инструкция

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками

Способы монтажа мансардной крыши

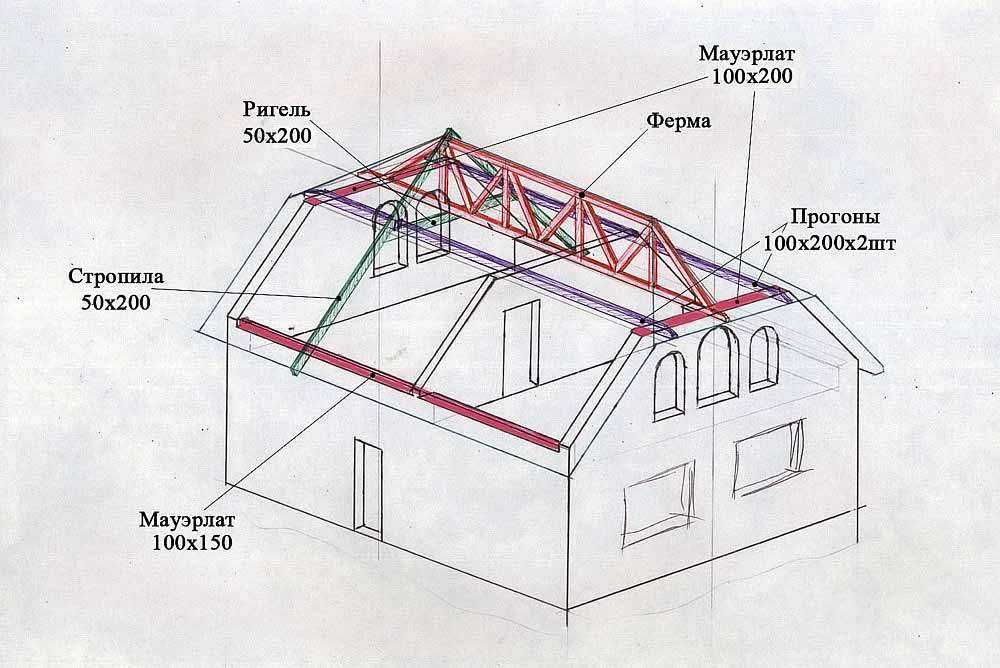

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

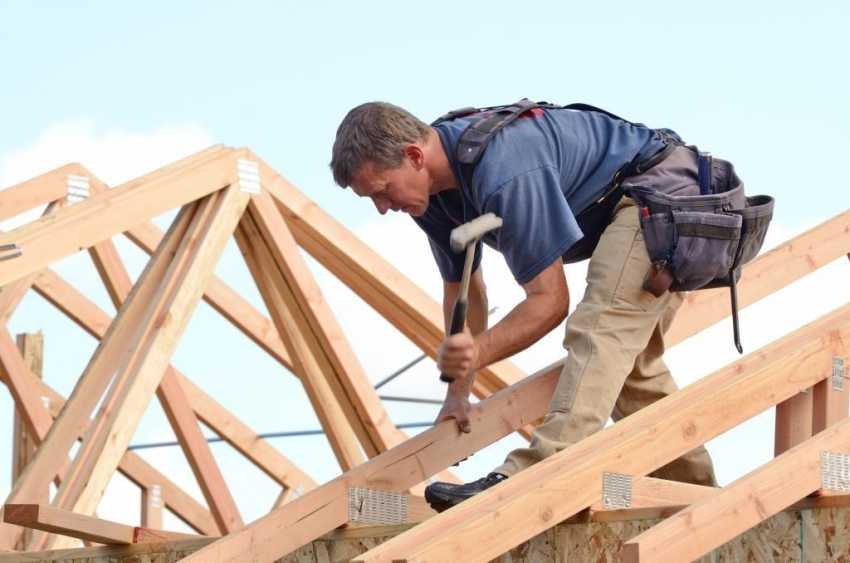

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

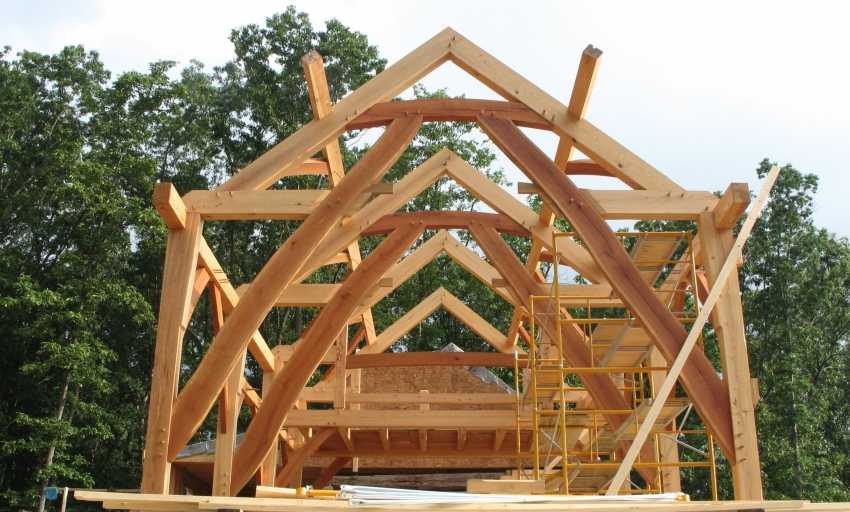

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

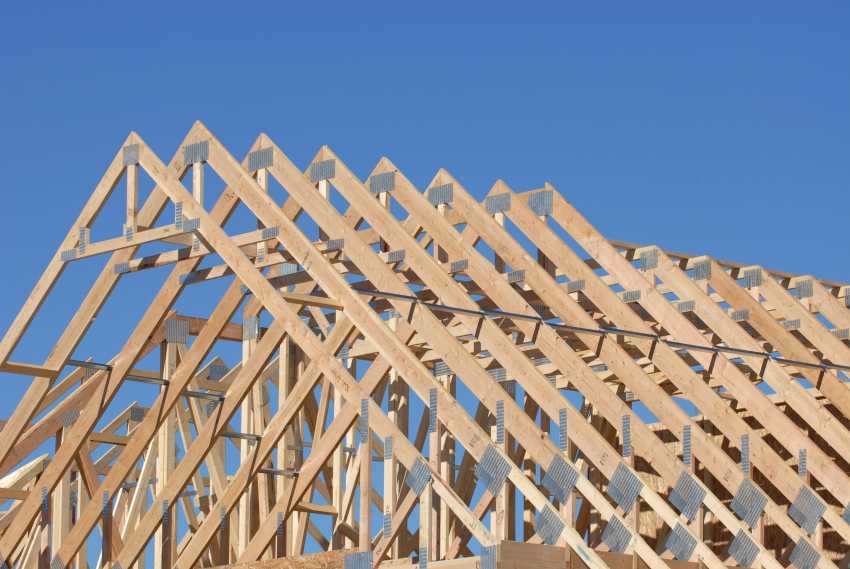

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

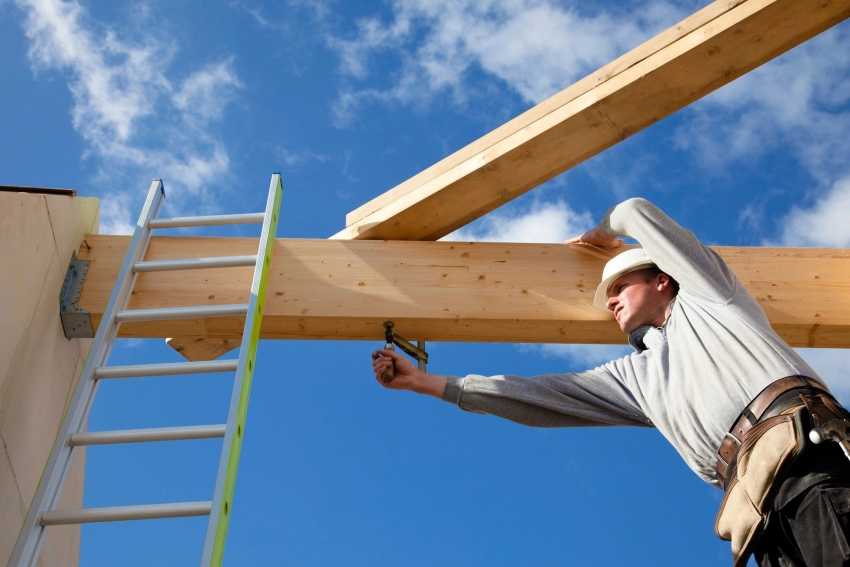

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

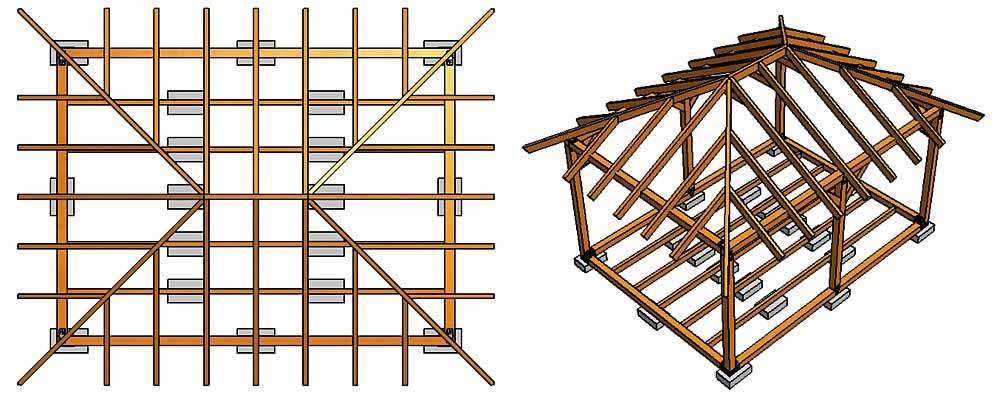

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

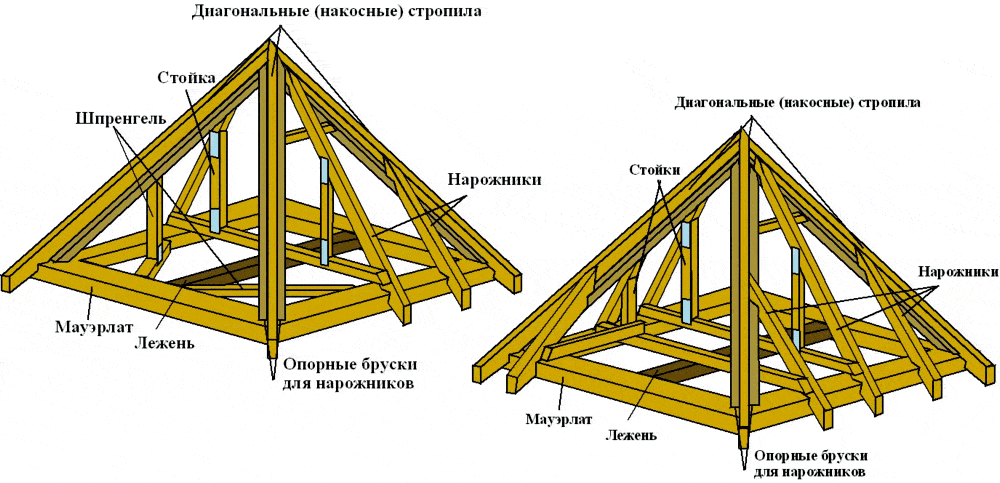

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
Установка наслонных стропильных ног под ту или иную конструкцию.
Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.
