Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

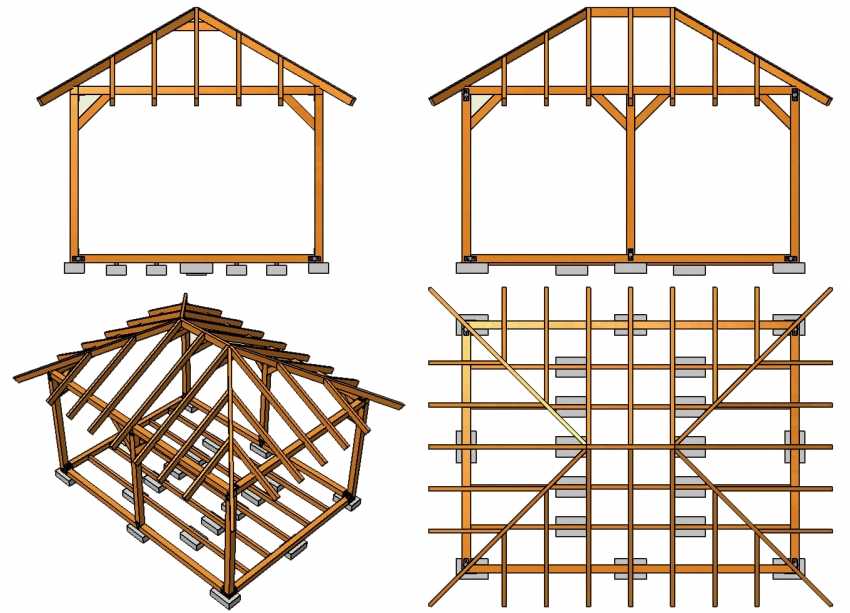

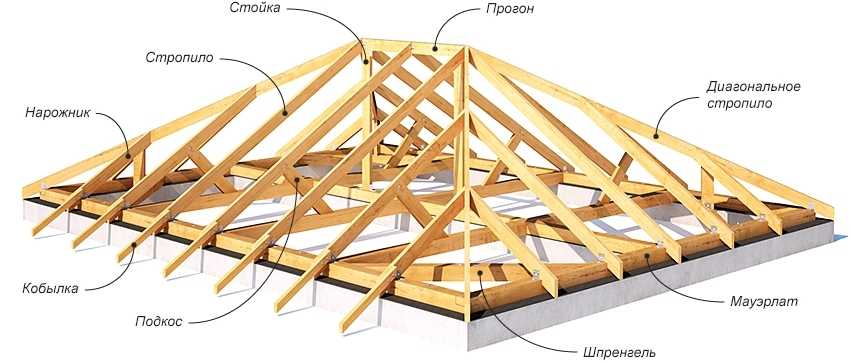

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

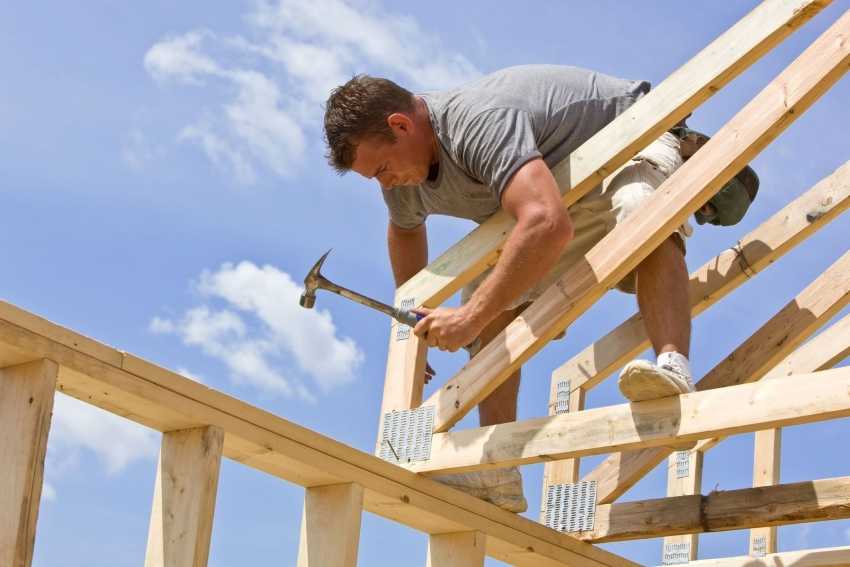

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
установка центральных стропил;
монтаж угловых стропил, которые крепятся к диагональным брусьям;
установка затяжки, которая используется для закрепления ног у конька;
монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
установка подкосов, которые закрепляются на стропильной ноге и ригеле;
монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

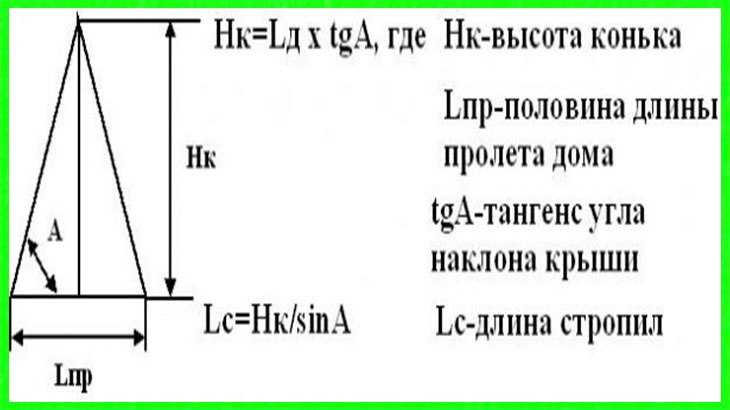

Как рассчитать высоту крыши по отношению к ширине дома

Как правило, в поперечном сечении крыша представляет собой равнобедренный треугольник. Как вычислить в таком случае высоту конька крыши, зная ее уклон?

Если обозначить ширину дома как а, то высота крыши b будет определяться формулой b=a/2*tg(α), где α – угол уклона ската, обычно от 20 до 50°. Значение тангенса tg(α) можно найти, воспользовавшись любым инженерным калькулятором или онлайн-калькулятором. Например, прямо в поиске яндекса находим, что тангенс 30 градусов = 0.577. При ширине дома 10 м и уклоне ската 30 градусов высота конька равна 10/2*0.577*=2.88 м.

А как быть, если уклон ската пока неизвестен? В следующем видео рассказывается о «дедовской мудрости», которая гласит, что высота конька должна быть около 1/3 ширины дома. По этой рекомендации при той же ширине дома 10 м получается высота конька около 3.3 м, а уклон ската равен arctg (3.3/5) = 33.8 градуса.

Как пользоваться калькулятором расчета количества стройматериалов вальмовой крыши

Ничего особо сложного нет — главное внимательно вводить все исходные данные с учетом рекомендованных размеров нагруженных элементов стропильной системы. Калькулятор позволит узнать стоимость строительных материалов, ознакомиться с чертежом и номенклатурой. Перед началом работ рекомендуется тщательно изучить инструкцию, на большинстве сайтов она довольно подробная.

Шаг 1. Перейдите к полям заполнения, с этого начинается работа на каждом калькуляторе. Выберите тип кровли для вальмовой крыши. Предлагаются два варианта.

Жесткая. Имеется в виду металлическая черепица, металлопрофильные листы, асбестоцементный шифер или штучная черепица. Жесткая кровля имеет больше отходов, калькулятор посчитает их количество в зависимости от параметров крыши.
Мягкая. Здесь выбор небольшой. Применяется только битумная черепица.

Прежде всего нужно указать тип кровли

Конкретные названия кровельных материалов вносить не нужно, надо лишь отметить тип.

Шаг 2. Укажите длину, ширину строения и его высоту. Высота – расстояние от потолочного перекрытия до конька, от нее во многом зависит объем чердачного помещения. Ширина строения – это не ширина дома, а ширина стропильной системы с учетом свеса кровли от стены до края крыши.

Далее указывают основные параметры дома

Шаг 3. Из каких материалов будут изготавливаться стропильные ноги. Чаще всего применяются доски 50×150 мм, но размеры могут изменяться в зависимости от климатической зоны расположения здания. К примеру, в северных регионах ширина досок может достигать 200 мм и более. Такая ситуация объясняется двумя причинами: высокими значениями снежного покрова и необходимостью устанавливать утеплитель толщиной не менее 25 см.

Следующий важный параметр — сечение стропил

Шаг 4. Отметьте, какая будет крыша – теплая или холодная. Этот параметр влияет на несколько факторов, от которых зависит алгоритм расчетов.

Теплая крыша. Расстояние между стропильными ногами должно соответствовать ширине утеплительных материалов. В связи с такой зависимостью, на их количество влияет только этот фактор, нагрузки на крышу игнорируются.
Холодная крыша. Для холодной крыши шаг стропильных ног может достигать 90 см и более, главный критерий расчетов – максимально возможные в данном регионе усилия нагрузок.

Расстояние между стропилами выбирается в зависимости от наличия или отсутствия утепления

Размеры реек для обрешетки указываются стандартными, а на их шаг влияют технические характеристики кровельных покрытий. Обрешетка может быть шаговой или сплошной.

Шаг 5. Укажите размеры металлических листов и их перекрытие. Эти данные дают возможность узнать фактическую полезную площадь каждого элемента и их количество с учетом непродуктивных отходов.

Обязательно указывают размеры листов кровельного покрытия и ширину нахлестов

Если вы имеете желание подсчитать контробрешетку и мауэрлат, то поставьте галочки напротив этих элементов и внесите данные о них.

Мауэрлат. Его можно делать их бруса 150×150 мм или доски 50×150 мм.
Гидроизоляция. Рекомендованный нахлест 10 см.
Контробрешетка. Делается из брусков 50×50 мм.
Толщина утеплителя. Зависит от региона проживания, но не менее 10 см. Меньше запрещается, в нем будет появляться точка росы, что оказывает крайне негативное влияние не только на эффективность утеплителя, но и на длительность эксплуатации стропильной системы.

Чтобы рассчитать отдельные элементы системы, нужно поставить напротив них галочку

После заполнения всех имеющихся полей надо подтвердить ввод данных и нажать на специальную иконку. На выходе вы получите количество всех материалов, необходимых для строительства вальмовой крыши. Теперь остается узнать действующие цены на них и определиться с примерной сметой. Результаты расчетов можно отправить исполнителю по электронной почте, распечатать или сохранить в компьютере.

Результаты расчета калькулятор выдает в колонке рядом с исходными данными

Расчет покрытия

Покупка строительных материалов для крыши требует серьезных финансовых затрат, при оптимизации которых можно существенно сэкономить. Поэтому, рассчитывая площадь четырехскатной кровельной конструкции для разных покрытий, рекомендовано учитывать следующие нюансы:

Для шиферного покрытия. Для вычисления площади крыши под кровельное покрытие из шифера необходимо знать точные габариты самого здания, ширину свеса. При наличии данных параметров намного легче рассчитать искомую величину по такой формуле — суммируется длина здания и ширины двух карнизных свесов, далее полученное значение умножается на сумму ширин здания и двух карнизных свесов; полученное новое значение умножается на косинус угла карнизных свесов. Также, покупая шифер, нужно учитывать нахлест, с которым отдельные листы шифера укладываются друг на друга. Примерно к рассчитанному количеству шиферных листов нужно добавлять еще пять процентов.
Для металлочерепицы. В данном случае для проведения расчетов понадобится длина карнизных свесов всего периметра дома, длина кровельного конька вдоль всей кровли, геометрические параметры здания, длина ендов, а также всех примыканий. При покупке листов профнастила дополнительно нужно учитывать то, что 15 процентов материала идет на прирезку.
Для мягких рулонных кровельных покрытий. Это самый распространенный материал для покрытия четырехскатных кровельных конструкций в частном домостроении. Расчет плоскости покрытия осуществляется так же, как для шифера, плюс дополнительно учитываются затраты на покрытие кровельного конька и ендов.

Важно! Некоторые типы покрытий крыши требуют монтажа дополнительной сплошной обрешетки. Соответственно, затраты на строительный проект увеличиваются

Подобным покрытием является мягкая черепица.

Применяя несложную технологию расчетов по выше представленным формулам, можно получить максимально точные данные по количеству необходимого стройматериала, например металлопрофиля, что поможет существенно сэкономить денежные средства при его закупке.

Основные составляющие чертежа двухскатной кровли

Можно выделить несколько моментов, которые должны быть отражены на чертежах с двускатной крышей:

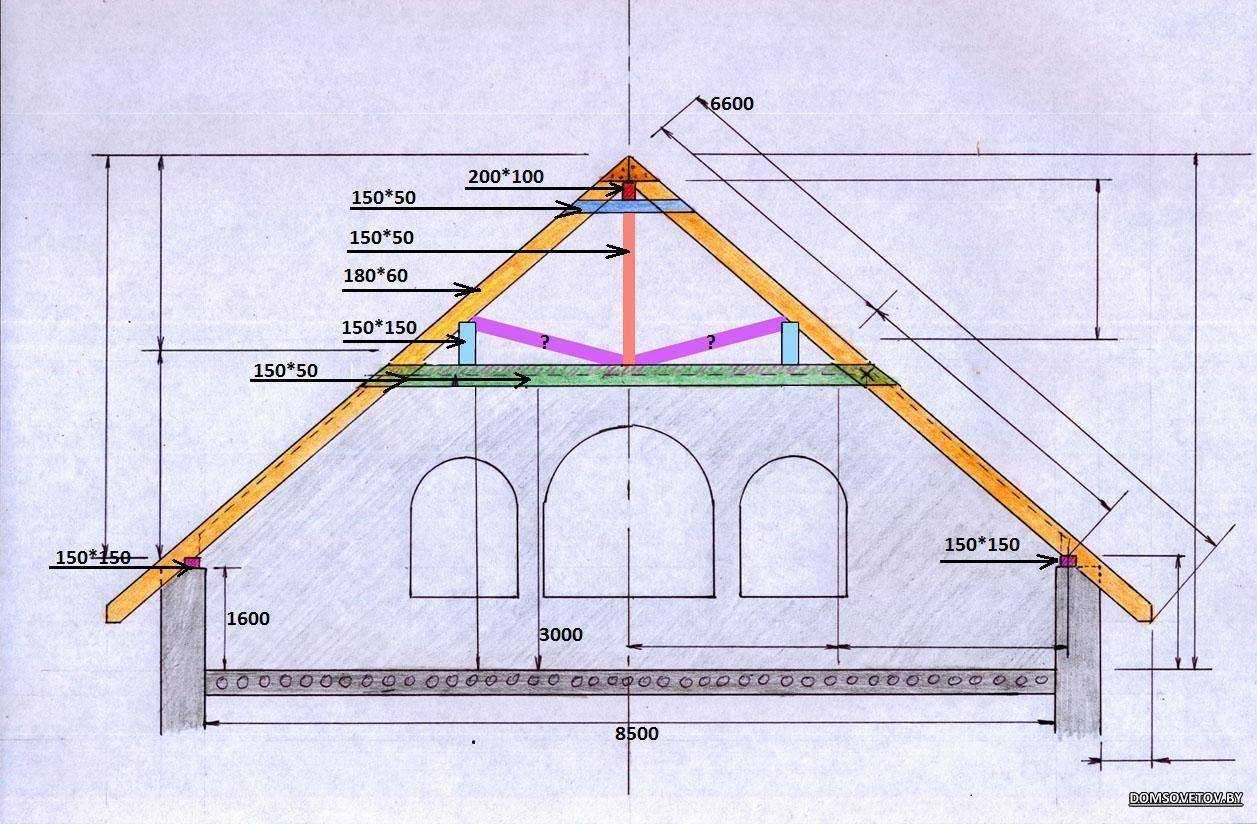

Принципиальная схема стропильной системы. Она предполагает нанесение на чертёж расположения ключевых элементов и их количество, определяя при этом тип необходимого пиломатериала, в том числе следующие:

Мауэрлат — брус, уложенный на несущие стены здания, являющийся опорным для крепления стропил и распределяющий нагрузку между стропильной системой и стенами;
Лежень — брус, закрепленный на внутренних стенах постройки, который служит опорой для стоек;
Стропильная нога или стропило — доска, которая служит элементом формирования кровли. Пара стропил, соединённых между собой, образуют стропильную ферму. Равномерно установленные на крыше фермы в комплексе составляют основу для укладки кровельного покрытия;
Расчёт стропильной системы двухскатной крыши
Стойка — вертикально установленный брус, который служит опорой для стропил двухскатной крыши, а в кровле ломаного типа также и элементом каркаса для внутренней обшивки;
Подкос или подстропильная нога — доска или брус, закрепленные под углом к опорному столбу и упирающиеся в стропило, его функцией является распределение нагрузки;
Затяжка или ригель или схватка — горизонтально укреплённая доска, которая придаёт стропильной ферме жёсткость, выполняя функцию распора;
Схема стропильной системы двухскатной крыши
Прогон — дополнительный горизонтальный брус для укрепления стропильной конструкции, может быть:
- коньковым, расположенным по линии соединения стропильных ног или коньку;
- боковым, который фиксирует линию в середине ската.
Кобылка — доска, используемая для удлинения стропила и формирования свеса кровли;
Обрешётка — доски, закреплённые на внешнем торце стропил и им перпендикулярно, служит основой для крепления внешнего покрытия.
Макет обрешетки крыши

Расположение ключевых элементов определяет тип стропильной системы двухскатной крыши, который может быть:

наклонным, предполагающим установку центральной опоры на которой происходит крепление стропильной пары;
висячим, при котором деревянная стропильная ферма формируется посредством затяжек и подкосов и устанавливается на крышу в готовом виде;
комбинированным, сочетающим в себе оба способа крепления стропил.
Два основных вида стропильной системы

При планировании строения кровли необходимо учитывать, что при устройстве тёплой крыши потребуется кровельный пирог, то есть материалы для утепления и изоляции, а также элементы их крепления. После составления основного чертежа с расположением элементов необходимо проставить размеры по всем рёбрам конструкции. При этом необходимо учитывать спецификацию пиломатериалов, которые планируется использовать.

Детализация узлов соединения элементов. Для определения потребности в крепёжных и соединительных материалах, а также для обозначения способа крепления необходимо выполнить чертежи узлов соединения элементов стропильной системы. На основании этих данных составляется спецификация по элементам крепления, включая их характеристики и количество.
Виды крепежных элементов для стропил

Узлы крепления стропил из пиломатериалов
Конфигурация элементов конструкции. На основании схемы стропильной системы рекомендуется составить подробную спецификацию с прорисовкой каждого элемента конструкции. Данный чертёж-спецификация должен отражать:

характеристики используемого пиломатериала;
размеры каждой детали;
конфигурацию элемента с отметками мест замковых запилов.

Данная информация будет служить основанием, как для закупки материалов, так и для их комплектации при монтаже.

Пример комплектации элементов конструкции при монтаже

Комплектация кровельного покрытия. По факту всех проведённых расчётов составляется план кровли и вычисляется необходимое количество кровельного покрытия требуемого типа, подборных элементов, а также составляющих кровельного пирога при необходимости.

Комплект чертежей и материалов, полученный в результате проведения вышеуказанных действий, будет служить рабочей документацией при строительстве.

Варианты конфигурации кровельного покрытия

Как составить план мероприятий по эвакуации и спасению

Провести мероприятия по спасению работника с высоты за 10 минут возможно только при следующих условиях:

В состав резервной системы обеспечения безопасности при работах на высоте могут быть включены:

устройства подъёма или спуска (лебёдки, блоки, подъёмники)
полиспасты
канаты
карабины
носилки
шины
средства иммобилизации
медицинская аптечка.

Состав системы определяется для каждого конкретного места проведения работ.

Единого стандарта по написанию ПСЭР нет, поэтому многие специалисты порой не знают, что именно нужно указать в документе. Чтобы упростить себе работу, воспользуйтесь примером заполненного плана эвакуации и спасения при работе на высоте.

Расчет материала и площади четырехскатной крыши

На сегодня различают следующие виды кровли, которые отличаются своей конструкцией:

односкатная;
двухскатная;
четырехскатная;
полувальмовая;
мансардного типа;
шатровая крыша;
4-скатная шпилеобразная.

Независимо от типа кровли, при закупке строительных материалов правильность произведенных расчетов имеет решающее значение. Учитывая тенденцию к постоянному росту цен на все стройматериалы, точное определение площади крыши станет эффективным способом для экономии денежных средств. А сама расчетная методика не столь сложная, она требует внимательности, знания школьного курса геометрии, знания геометрических параметров здания и конька, а также правильных названий элементов конструкции кровли.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица — угол наклона крыши в зависимости от кровельного материалаТаблица — угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

сначала на верхнюю обвязку торцевой стены наносится осевая линия;
затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши

Высота конька		Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса	Длина дома минус его ширина	Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции)	Формула для расчета длины центральных стропил	Теорема Пифагора
Длина рядовых стропил	Рассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса		Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил	Формула для расчета угла наклона рядовых стропил	Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил	Формула для расчета длины диагональных стропил	Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила)	Первое короткое стропило	Чертеж для расчета 1-го короткого стропила вальмовой крыши
	Второе короткое стропило	Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши	Формула для расчета площади вальмовой кровли	Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

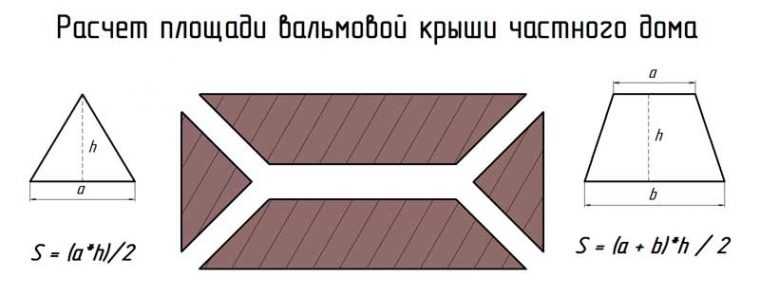

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши — формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Конёк и определение рациональных углов наклона скатов

Для расчётов разных форм кровли используется такая величина как размер конька. Под этим названием понимается верхнее, горизонтально расположенное ребро конструкции, которое образовалось при пересечении двух скатов кровли (наклонных плоскостей).

Конёк есть на всех видах крыш, кроме шатровых и купольных.

Если конструкция простая двухскатная, то он один, если же сложная – то коньков образуется от двух и более. На коньковые прогоны при возведении кровли опираются стропильные ноги, а исходя из того, какой кровельный материал выбран для окончательного покрытия, выбирается и основа конька.

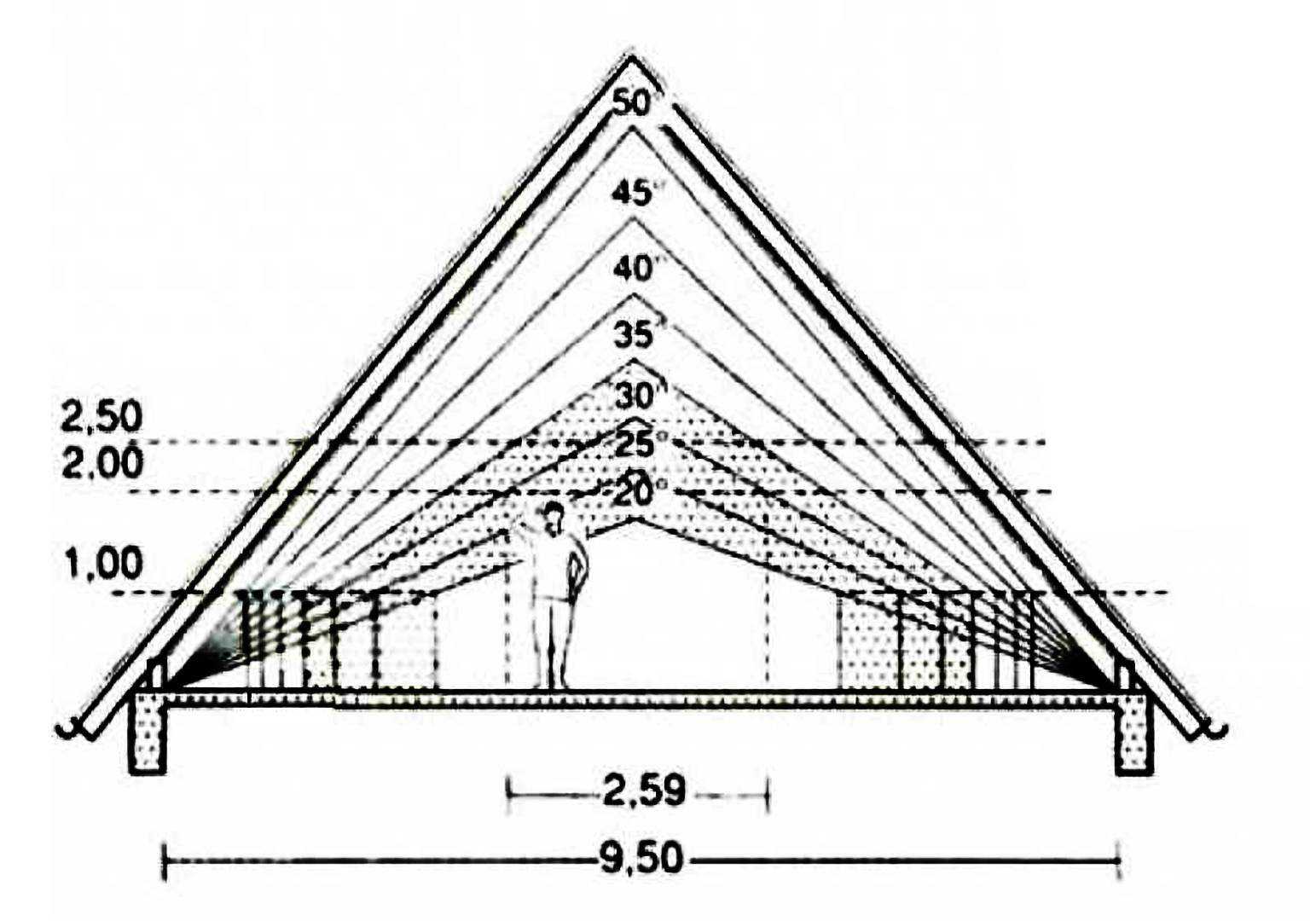

Знать, как рассчитать высоту крыши правильно, нужно и для сооружения надежной и прочной конструкции, а также для того, чтобы спрогнозировать предварительные затраты на строительство, и запланировать бюджет. В вычислениях рационального угла наклона учитывают материал, из которого решено выложить кровлю: одни кровельные покрытия могут быть уложены под углом до 90 градусов, а другие – только от 15 до 60 градусов.

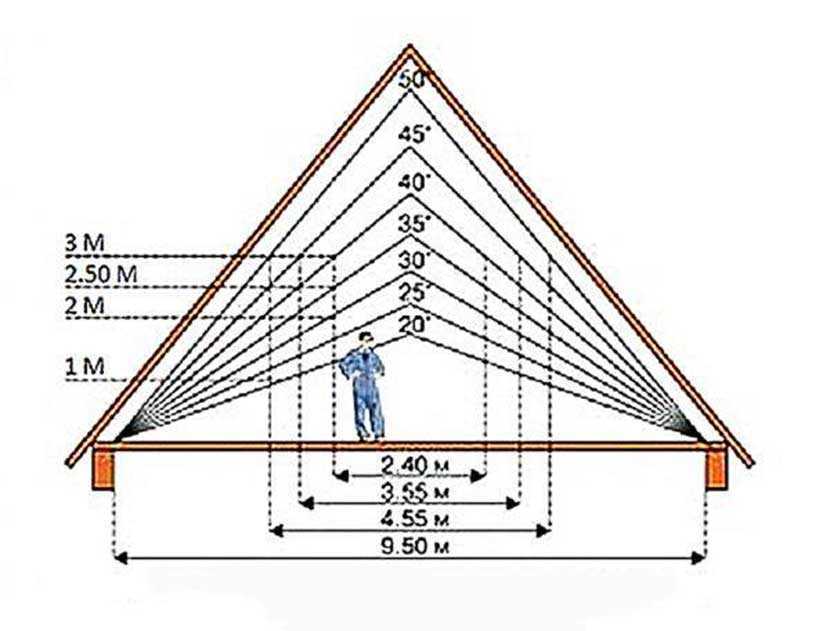

Подбирая, с каким наклоном плоскостей выбрать крышу для своего дома, необходимо принимать в учет функциональность, общий внешний вид полученного в итоге сооружения (ведь вы захотите получить эстетичное строение) и климатические условия. Как показывает практика, для европейских стран идеальным решением можно назвать угол в 35-40 градусов.

Калькулятор стройматериалов для строительства дома с вальмовой крышей

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания A (см)

Длина основания B (см)

Угол наклона крыши α (град)

Длина боковых свесов C (см)

Длина торцевых свесов D (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Высота подъёма: см.
Длина конькового бруса: см.
Площадь поверхности крыши: м.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина боковых стропил: см.
Длина диагональных стропил: см.
Количество вальмовых стропил: шт.
Уменьшите шаг стропил!
Количество боковых стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

После расчетов видно, что инструмент выдал почти все нужные данные для строительства. Какие конкретно?

Высоту подъема.
Длину (уточненную) конькового бруса.
Площадь рассчитываемой вальмовой крыши.
Ориентировочный вес материала кровли.
Количество рулонов кровли.
Нагрузку на проектируемую стропильную систему дома.
Длину, а также количество всех стропил (как боковых и вальмовых, так и диагональных).
Сечение, найденный вес стропил с указанием необходимого объема бруса.
Количество рядов, досок и, кроме того, объем досок с указанием суммарного веса.

Вальмовая четырехскатная крыша — хорошее архитектурное решение при строительстве. Но ее сложная конструкция немого нивелирует отличные эксплуатационные характеристики. Не всякий ее рассчитает.

Данный онлайн калькулятор для расчета вальмовой крыши дома прост и удобен, им может воспользоваться даже не специалист-строитель.

Нужно только знать некоторые правила и нюансы, делая расчет в онлайн калькуляторе. Они следующие.

При вводе исходных данных в представленный калькулятор некоторые параметры (например, ширину досок) следует выбирать, учитывая снеговую и ветровую нагрузку в конкретном климатическом регионе.

Если планируется построить теплую вальмовую четырехскатную крышу, то в расстояние между стропилами при расчетах в калькуляторе необходимо заложить нужный геометрический размер утеплителя.

Сложная конфигурация вальмовой крыши диктует некоторые действия, которые просто необходимо выполнить застройщику еще на стадии проектирования дома. Сложность в том, вальмовые скаты в форме треугольника и трапеции весьма своеобразны. В результате могут получиться большие отходы кровельного материала.

Чтобы этого не случилось, необходим тщательный предварительный раскрой материала (кстати, для начала его можно прикинуть на чертеже).

Расчёт площади кровли

Легче всего рассчитать площадь кровли в два или четыре одинаковых ската. С усложнением конфигурации крыши определение этого параметра всегда становится труднее, что объясняется необходимостью считать площадь каждого ската по отдельности.

Площадь крыши определяют по следующим формулам:

для прямоугольного ската S = a · b, где a и b — это длины сторон прямоугольника;
для треугольного ската с равными сторонами S = (a · b) / 2, где a — длина сторон треугольника, b — его высота;
для трапециевидного ската S = (a + b) · h / 2, где a и b — это длины сторон, а h — высота трапеции;
для ската в форме параллелограмма S = a · h, где a — это длина стороны геометрической фигуры, а h — её высота.

Представим себе, что нам нужно вычислить площадь крыши с двумя одинаковыми прямоугольными скатами шириной 5 м и длиной 2,2 м. В этом случае вычислительные действия будут следующими:

S_c = a · b = 5 · 2,2 = 11 м² (площадь одного ската).
S = 2 · S_c = 11 · 2 = 22 м² (площадь двух скатов).

Нюансы расчета листового кровельного материала

Как рассчитать площадь крыши, мы с вами выяснили. Далее разберемся с тем, как узнать количество нужного кровельного материала. Разумеется, для того чтобы узнать количество необходимых для покрытия кровли листов, нужно знать их длину и ширину. Кроме того, при расчете следует учитывать длину свесов карнизов, а также ширину горизонтальных и вертикальных нахлестов. Обычно они равны 15-25 см. Площадь трубы и вентиляционных выходов в случае использования листовых материалов из общей площади не вычитается. Помимо площади кровли в этом случае обязательно нужно будет узнать необходимое количество коньковых элементов и ендов. Расчет рулонного мягкого материала выполняется по тем же правилам. Единственное, в этом случае следует учитывать ширину нахлеста на коньке и в ендовах.

Как посчитать стропильную систему и пропорции конструкции?

Для расчёта стропильной системы 4-х скатной крыши специалисты рекомендуют подобрать прототип проекта (его можно взять в Интернете) близкий по своим параметрам строящемуся дому.

В результате расчёта определяются пропорции скатов. Они могут изменяться с увеличением высоты конька. Чтобы рассчитать стропильную систему, нужно вычислить следующие параметры:

Размер прогона для вальмовых конструкций. Определяется в зависимости от площади дома. Универсальная формула — это длина за минусом ширины. Середина конькового бруса расположена над диагональным пересечением основания. Линия прогона идет параллельно фронтальным стенам.
Высота конька. Находится путем умножения половины длины торцевых стен строения на тангенс и угол скатов — H=b*tga.
Размер промежуточных и центральных стропил ската. Нужно просчитать по формуле Lцтр.стр.ската = √( Н² + b²).

Длина центрального стропила вальмы. Исчисляется по формуле √( Н² + b²). Но если выбирается нестандартный размер конька, величина b – это половина разницы длины прогона и дома.

Размер диагональных стропил. Здесь подойдет формула: L.дгн.стр. = √ (Lцтр.стр.вальм² + b²).

Длина нарожников. Для вычисления используется свойство подобных треугольников. При равных углах выполняется пропорция длин в соотношении с остальными элементами фигуры: D=3/4C — L нар = Lцтр.стр.вальм х 3/4.

Шаг стропил. Шаг стропил зависит от нескольких факторов:

качество древесины, размер сечения — чем меньшую нагрузку способен выдержать материал, тем меньший шаг нужно использовать;

вид используемого теплоизоляционного материала — определяются в зависимости от удобства монтажа (60-120 см);

вид используемого кровельного материала, вес и геометрия — чем больше масса материала, тем меньше шаг; также учитываются габариты листа.

Минимально возможный шаг между фермами составляет 60 см и максимум 2м.

Свесы. Размер зависит от индивидуальных предпочтений и высотности постройки. Например, минимальные габариты для одноэтажного проекта составляет 500 мм. Главная задача – это защита стены от атмосферных осадков.

Виды

Рассматривая типы вальмовых крыш, необходимо учитывать их разновидности, выбор которых влияет на устройство стропильных систем.

Классический тип. Диагональные ребра опираются на опорные балки коньков, свесы расположены на одном уровне по высоте. Фронтон треугольный, скат – трапециевидной формы.
Шатровый тип. Опорная балка конька отсутствует. Диагональное ребро смыкается концами в одной точке, к ребрам примыкает рядовое короткое стропило. Так строят крыши, если здание в вертикальной проекции представляет собой квадрат.
Полувальмовый тип. Фронтоны вертикальные, в них устанавливают оконные проемы. Существуют две разновидности полувальмового типа – голландская и датская.
Ломаный вальмовый тип (мансардный четырехскатный). Представляет наибольшую сложность при строительстве, поскольку скаты разной площади и имеют различные углы наклона. Такой тип дает возможность рациональной организации внутреннего подкровельного пространства и позволяет придавать крыше необычную внешность.

Виды кровельных покрытий

При определении используемого материала для определенного вида кровли, учитывается угол наклона поверхностей.

Черепица

Наиболее распространенный материал при устройстве кровли подобного типа. Черепица бывает цементной, керамической, мягкой битумной, металлической.

Шифер

Применим ко всем видам вальмовых кровель. На выбор вида материала влияет тип чердачного помещения. Если планируется создание мансарды, от металлического шифера (профилированных листов) лучше отказаться. Оптимальным для жилых помещений является еврошифер, состоящий из стеклоткани и битумной пропитки. Минусом его считается только высокая стоимость.
