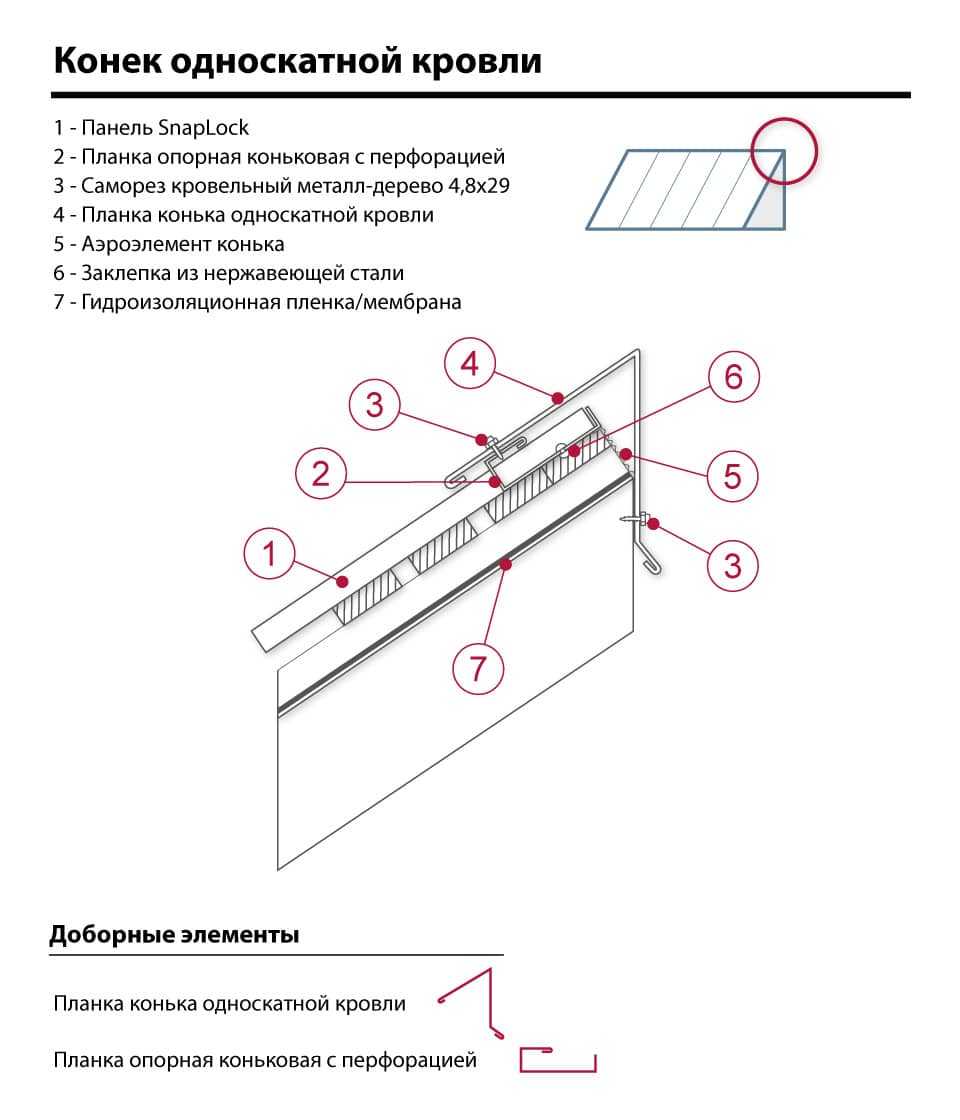

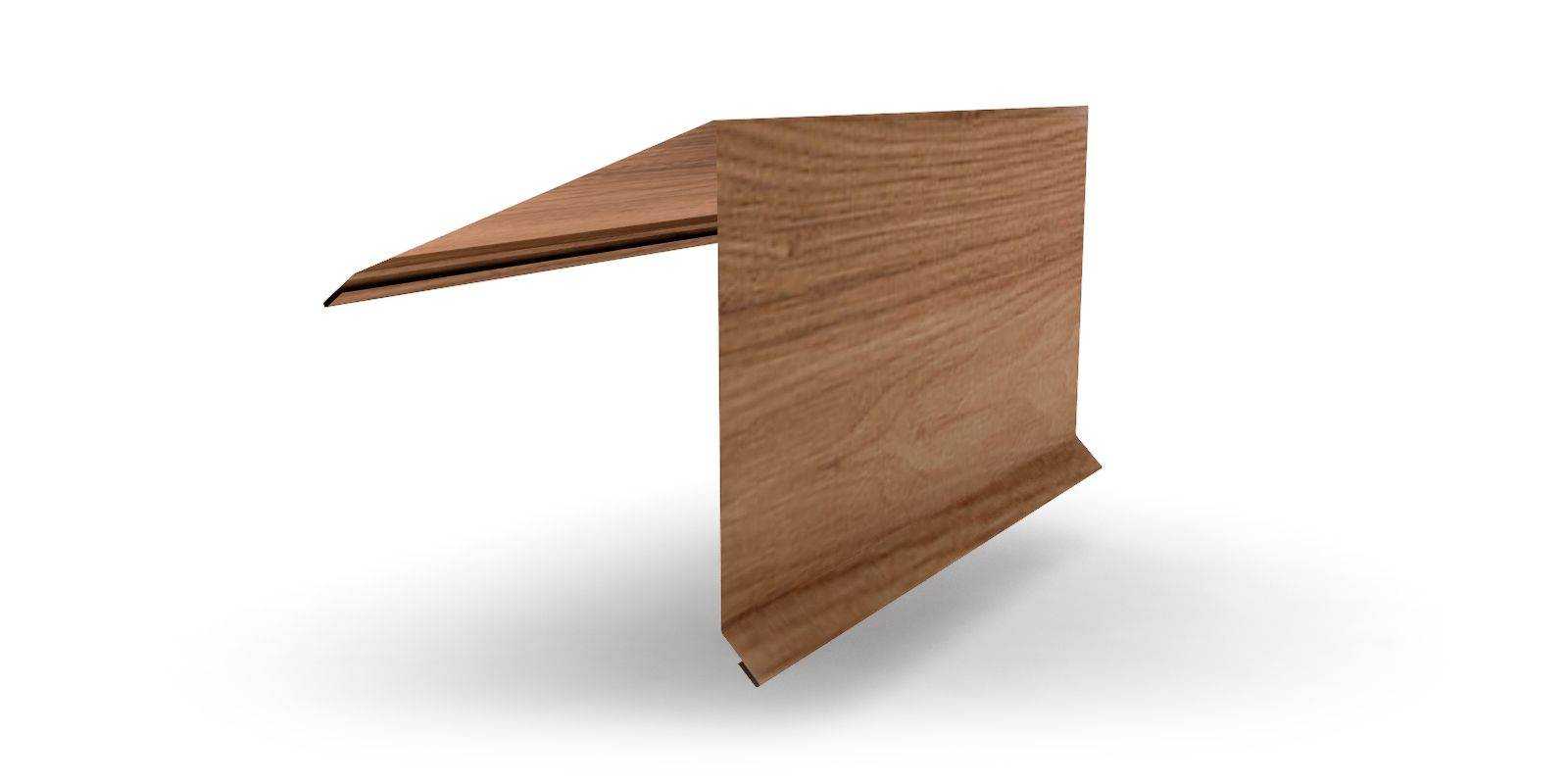

Конек односкатной крыши: что это такое, как прикрепить, размеры планок кровли, в том числе 160×160 мм и цены на них

Утеплитель и пароизоляция

Для жилого дома рекомендуем монтировать «тёплую» (с утеплёнными скатами) либо «холодную» (с утеплением по контуру пола чердака) кровлю — в зависимости от того, как вы планируете использовать чердачное помещение. Мы рассмотрим второй вариант.

Ввиду конструктивных особенностей односкатной кровли чердачное помещение отличается небольшой высотой, его редко используют в качестве мансарды, чаще — для хранения каких-либо вещей. В этом случае более актуальна «холодная» односкатная кровля — мы утепляем пол чердака, чтобы тепло из дома не уходило во внешнюю среду.

1. Утепление осуществляем со стороны чердака. Сначала между балками межэтажного перекрытия укладываем слой пароизоляции, фиксируем материал с помощью скобозабивного степлера. Стыки полотен проклеиваем двусторонней соединительной лентой, чтобы пароизоляция не пропускала испарения.
2. Теплоизоляцию укладываем поверх слоя пароизоляции.

Какой материал для обшивки выбрать?

Для подшивки свесов чаще всего применяют пиломатериалы, стальные, алюминиевые панели, сайдинг, софиты. Разберем особенности каждого из них подробнее.

Дерево (доска)

Один из наиболее востребованных материалов, благодаря доступности сырья и низкой цене. Предпочтение отдается хвойным породам – сосна, ель, лиственница.

Не рекомендуется брать обрезную доску естественной влажности. При неравномерном высыхание сырье начнет деформироваться.

Стандартная толщина обшивки свесов деревом – 17 мм, верхний предел – 22 мм. Весь пиломатериал перед монтажом пропитывают антисептиком для наружных работ, чтобы повысить устойчивость материала к воздействию влаги.

Крепеж производится с двух сторон. Для продления срока службы обшивки свеса защитную обработку материала периодически повторяют.

Сталь

Используются именно оцинкованные листы, которые имеют защитный слой от коррозии. Оптимальная толщина листа – 0,6-0,8 мм. Можно брать перфорированные листы с высотой волны до 20 мм.

Алюминий

Брать нужно листы толщиной 6 мм, шириной от 10 до 30 см. Алюминиевые элементы фиксируются защелками. Монтаж упрощается, благодаря легкому весу материала.

Виниловые софиты

Виниловыми софитами принято называть потолочный сайдинг. Получили широкую популярность у строителей, благодаря ряду плюсов:

По конструкции бывают:

Большинство типов виниловых софитов уже оснащено вентиляционными отверстиями.

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Методика расчета шага каркаса крыши

Еще на этапе проектирования дома из дерева нужно произвести все расчеты нагрузок. Это относится и к стропильной системе

Особенно важно это в деревянном домостроении, так как зачастую вместо мауэрлата используется верхнее звено. Исправить ошибки в такой конструкции впоследствии сложно. Для правильного расчета расстояния между балками существует методика

Для правильного расчета расстояния между балками существует методика.

Пролет каркаса крыши под строительство дома из бруса стандартно превышает 1 м, а самое маленькое допустимое значение — это 60 см, такие показатели указаны в ГОСТах (). Правильно рассчитать длину стропил и их шаг можно следующим вариантом:

• С помощью рулетки замеряется длина ската крыши, результат делят на размер шага каркаса крыши. Например, если расстояние между стропилами 1 м, значит делить нужно на 1, если 70 см, то на 0,7.
• Полученную цифру суммируют с 1 и округляют до ближайшего большего числа. Так можно определить количество балок для одного ската крыши.
• На полученный результат нужно разделить длину будущего ската. В результате получится расстояние между каждым стропилом.

Для примера рассмотрим крышу, скат которой равен 25,5 м и шагом в 0,6 м. Высчитывать нужно следующие показатели: 25,5:0,6=42,5, к 42,5 1=43,5. Эту цифру округляем до ближайшего большего целого, получаем 44. Это количество стропильных балок на 1 скат будущей крыши.

Устройство односкатной крыши

Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.

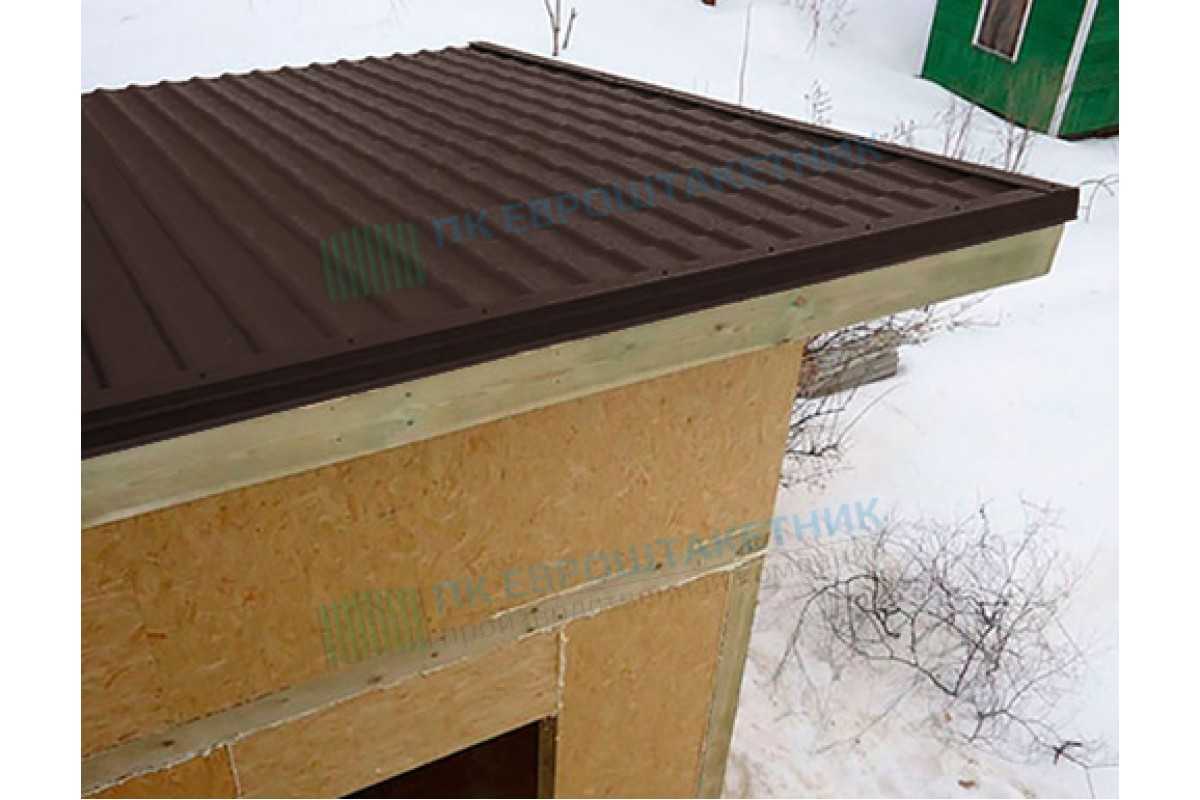

Односкатная крыша для сарая

При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из легких бетонов, известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.

Как перенести нагрузку со стен на перекрытие

При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой. Под штифт, через мауэрлат сверлится отверстие, на пару миллиметров меньше диаметра штифта. В него забивается металлический стержень, который притягивает деревянный брус к стене. Соединение затягивается при помощи шестигранного ключа требуемого размера.

Сборка различных вариантов стропильных систем односкатной крыши ↑

Односкатные типы стропильных конструкций чаще всего применяются для перекрытия подсобных строений: гаражей, сараев и пристроек. Как выполняются работы по сборке?

Односкатная крыша гаража

Обычно ширина пролета у гаражей редко превышает 4000 мм, поэтому над данной постройкой можно использовать простейшую схему стропильного каркаса. Сборка осуществляется поэтапно следующим образом:

• Мауэрлат изготавливается с бруса сечением не менее чем 100×150 мм. К внешнему краю деталь не должна сдвигаться ближе 50-ти мм. Крепиться элемент на заранее вмурованные в кладку шпильки. Если строение из дерева, то функцию мауэрлата выполняет верхний венец стен.
• Под стропила лучше всего заранее заготовить шаблон соответствующей длины. Причем желательно чтобы изначально брус был немного больше (на 50-100 мм с каждого края) от запланированной протяженности. Требуемый вылет карнизов формируют уже после установки стропил, обрезав лишние края. Обычно свесы крыши изготавливаются в пределах 400-500 мм с каждой стороны.
• По всей протяженности мауэрлата делается разметка под врубку для стропил. Шаг между ними в соответствии с проектом. Выборку древесины делают на глубину, не превышающую 1/3 часть толщины бруса.

• Изготовленные стропилины устанавливаются на свои места и соединяются с мауэрлатом выбранным способом (гвозди, скобы, уголки и прочие).
• По окончанию установки, стропила торцуются до требуемой длинны, и закрываются набиваемой ветровой доской.
• Для формирования свесов крыши впереди и сзади гаража можно воспользоваться двумя способами.

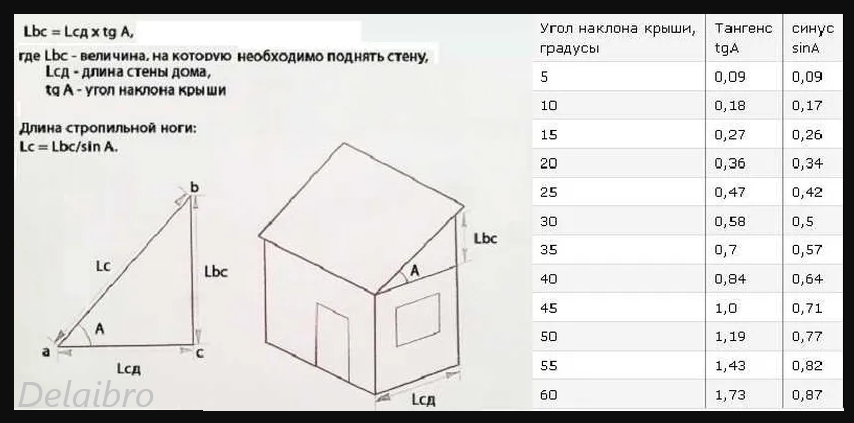

Угол наклона односкатной крыши

Чем больше угол, тем выше парусность. Поэтому скос кровли всегда должен быть направлен в сторону наиболее частых ветров. Таким образом снижается нагрузка во время большого шторма

Важно учесть при расчетах и климатическую зону

Небольшой наклон может стать причиной скопления большого количества снега. Если его вовремя не убрать, дождаться образования наледи, крыша под ее значительным весом в лучшем случае прогнется, а в худшем – проломится.

Естественный сход по кровле осадков – не менее важная причина при учете поверхности и прочности покрывных материалов. Шершавые виды лучше подойдут для засушливых регионов, гладкие – для мест, славящихся обильными дождями и снежными зимами.

Оптимальные значения для черепицы:

• металлическая, керамическая и цементно-песчанная – не менее 6 градусов;
• битумная – не меньше 12.

Предельные значения для листовой кровли:

• шифер, профнастил, ондулин – минимум 6 градусов;
• медь, оцинкованные листы (цинк-титановые) – от 17;
• плиты из асбестоцемента – от 27.

При выборе кровельных материалов стоит перепроверять информацию. Иногда заявленные величины уклона для покрытия, указанные изготовителем, не совпадают с ГОСТом. Сам расчет лучше доверить профессионалам, потому что нюансов много, особенно у габаритных строений.

После определения величины наклона одну из несущих стен доводят до уровня, который обеспечит выполнение проекта.

Чтобы обеспечить сток воды и защитить стены от намокания, кровля выносится в среднем на 600 мм. Для технических построек минимум для свеса составляет – на 20–25, для двухэтажных жилых коттеджей и особняков – до 1200 мм.

Значение имеет и эстетика всего здания. Для определения собственных предпочтений, перед созданием проекта, можно воспользоваться компьютерными программами. Это позволит увидеть не только целиком всю кровлю, но и ее гармоничное сочетание с домом.

Монтаж коньковой черепицы

Крайний коньковый зажим устанавливают при помощи 2 саморезов посередине конькового бруска с выносом за торцевой элемент до наружного края боковой черепицы. Крайнюю коньковую черепицу устанавливают в зажим широким краем и фиксируют саморезами сквозь следующий зажим. При этом зазор между краем черепицы и зажимом должен составлять 5 мм.

Рисунок 12 – Крепление конькового зажима на Фигаролл

В коньковом зажиме имеется отверстие со свободным ходом примерно 1 см. это позволяет регулировать шаг установки коньковых черепиц и добиваться покрытия всей длины конька без подрезки крайних элементов.

Тип опор кровли

Чисто конструктивно односкатная крыша – это стропильные ноги, которые одним концом упираются в фасадную стену постройки, другим в заднюю. При этом фасадная стена по высоте всегда выше, чем задняя. Это и создает наклон кровли. Чем выше разница высот, тем круче скат.

Соответственно опоры для односкатной крыши выступают стены здания. Но если:

• пролет дома не превышает 4,5 м, то эта конструкция именно так и собирается;
• пролет больше 4,5 м, то под стропила устанавливают опорные стойки из досок или брусов.

Чертеж односкатной крыши в зависимости от пролета дома.

Во втором случае опоры монтируются посередине длины каждой стропилы. Или другой вариант – устанавливают горизонтальный прогон из одного бруса, проходящего под стропилами посередине их длины. Под прогон монтируют стойки. Их количество уменьшают вдвое или втрое.

Компоненты кровли

Но прежде чем приступать к математическим расчетам, необходимо понимать, какие составляющие конструкции могут повлиять на конечный результат.

К ее элементам относятся:

• обрешетка (служит основой);
• слой тепло, гидро и пароизоляции;
• стропильная система;
• кровельный материал.

Кроме того, следует учитывать:

• климатические особенности региона;
• предназначение постройки;
• возможные нагрузки;
• прочность используемого материала для настила.

Если же при расчетах оптимального угла наклона односкатной крыши учесть все вышеперечисленные факторы, владельцы смогут продлить срок эксплуатации постройки, сократить расход материалов, тем самым экономя денежные средства.

Поэтому в регионах с большой ветровой и снеговой нагрузкой рекомендуется создавать конструкцию кровли под минимальным уклоном, дабы обеспечить стойкость здания к воздействию внешней среды.

Что нужно не забыть при создании стропильной системы?

Правильный монтаж и сборка каждой части кровли – гарантия надежности устройства на долгие годы.

В сооружении системы стропил стоит учесть несколько важных нюансов:

1. В качестве сырья рекомендуется брать хвойное дерево (сосну, ель).
2. Лаги следует предварительно обработать специальными влагостойкими и антисептическими растворами.
3. Начальный этап монтажа стропил – укладка бруса по всей длине несущей стены (мауэрлат), который крепится анкерными болтами.
4. В местах, где будут уложены стропила, нужно не забыть сделать гнезда, предварительно рассчитав их размер.
5. Стропила крепятся к мауэрлату и брусу с помощью шиферных гвоздей.
6. Если же ширина постройки более 4 м, стропила рекомендуется подпереть, во избежание перекоса.

Укладка обрешетки, гидро и пароизоляции

Следующим шагом в создании односкатной крыши станет изготовление обрешетки. Расстояние между досками не должно быть больше 0,15 метра. Их укладка проводится строго перпендикулярно стропильной системе.

Дальше нужно прикрепить строительным степлером пароизоляционную пленку, а уже сверху наносить утеплитель.

Следующим слоем станет настил гидроизоляционного материала. Каждую полосу из рулона желательно делать  с нахлестом к другой, а места стыков обработать герметиком.

Заключительные этапы – это расчет угла наклона и настил крыши.

Важно заметить, количество рядов обрешетки зависит от величины постройки и выбранного материала

Шаговая обрешётка

Шаговая обрешётка и контробрешётка — это каркас, на который монтируют кровельный материал.

1. Для монтажа шаговой обрешётки используем доски размером 100х32 или 100х50 мм. Их также обрабатываем антисептиками.
2. Доски обрешётки устанавливаем поперёк брусков контробрешётки. Расстояние между досками обрешётки под профнастил — 500 мм.

В некоторых местах шаговую обрешётку потребуется усилить, добавив дополнительные доски. Подробнее об этом можно прочитать в статье «Монтируем шаговую обрешётку для профнастила и металлочерепицы», где мы рассматриваем монтаж обрешётки для стандартной двускатной кровли. Поскольку односкатную кровлю можно представить как половину двускатной, монтаж обрешётки будет идентичен, за исключением нескольких особенностей.

Выбор угла наклона крыши

При выборе угла наклона главный упор делается на климатические показатели района, силу ветра и снеговую нагрузку. Это можно произвести путем сверки по климатическим таблицам, отдельно для каждого района.

Далее соотносится нужный угол наклона, с планируемым кровельным материалом. Так как производитель рекомендует для каждого изделия требуемый градус уклона.

Перечислим минимальные углы наклона для различных кровельных материалов.

Шифер и ондулин 6°

Металлочерепица и профнастил 6°

Цементно-песчаная и керамическая черепица 10°

Гибкая черепица 12°

Стальные оцинкованные, медные листы 17°

Большие показатели вреда не принесут, а вот при меньших углах наклона чем рекомендовано заводом, возможны протечки по стыкам. На односкатной крыше это актуально при сильном дожде, с порывистым ветром. Подробнее о кровельных материалах в статье «Крыша и кровля для дома».

Стропильная система односкатной крыши. Технологические нюансы при сборке

Стропильная система односкатной крыши по уровню сложности сборки относится к наиболее простым вариантам, к тому же еще и самым экономичным в плане расхода материалов. Поэтому такую конструкцию чаще всего используют для кровли подсобных помещений: гаражей, хозяйственных построек, мастерских и прочих. Но, также данный тип стропильного каркаса применяется и для жилых строений.

Однако, несмотря на простоту сборки, в проектировании односкатных крыш, а тем более при их строительстве обязательно необходимо соблюдение всех правил, и требовании в соответствии со СНиП. Почему нужно серьезно отнестись к сборке такой простой стропильной системы, а также что следует учесть в процессе работы?

Особенности конструкции крыши с одним скатом

В составе конструкции есть одна плоскость ската, которая формируется самостоятельной системой стропил. Крайние части стропильных ног сооружаются на надёжных опорах, поэтому их относят к категории наслонных. Система стропил состоит из отдельных элементов, которые опираются концами на противоположные стенки постройки.

Стропильная система односкатной крыши обычно имеет несколько вертикальных опор

В качестве опорных деталей можно использовать 1 или 2 ряда столбов. Обязательным условием монтажа стропильных ног является наличие опоры под коньковым концом стропила.

Детали следует монтировать по отдельности. Они устанавливаются на разные по высоте стены, с которыми скрепляются через мауэрлат. Последний отличается от обыкновенной деревянной рамы. Конструкция состоит из двух брусьев, которые укладываются параллельно на стенки из камней, последний венец сруба или на обвязку каркасного строения.

Вышележащую часть мауэрлата принято называть брусом конька. Однако конструкция не будет создавать коньковый перелом, она используется в качестве опоры. Опоры для крыши подобного типа можно выполнить:

1. Из кирпича, бетона или деревянных реек.
2. С помощью ряда подпорок, которые предназначаются для дальнейшей отделки.

Разновидности односкатных кровель

Конструкция односкатной кровли является простой, однако возводиться она может по-разному.

1. Крыша может быть утеплённой или холодной.

2. Под кровлей можно устроить чердачное помещение. В чистом виде чердаки встречаются довольно редко, так как противопожарные нормы не допускают делать чердак высотой менее 1,6 м. Для односкатной крыши чердачное помещение целесообразно делать лишь в случае, если между конструкцией кровли и верхним перекрытием устраивается жилая мансарда или небольшое помещение для бытовых целей.
3. Односкатные кровли в большинстве случаев делаются пологими. В основном встречаются конструкции с уклоном 5–15°. Хотя бывают и более крутые крыши с наклоном до 60°. Всё зависит от ветровой и снеговой нагрузки в регионе строительства.

Односкатную крышу можно соорудить:

• над отдельно размещённой бытовой или жилой постройкой;
• над пристроенной к главному зданию террасой, баней, входной группой, гаражом и т. д.

Отвод осадков со ската будет происходить автоматически. Достигается это благодаря разнице в высоте стен, которые используются в качестве опор. Соответственно, не понадобится устраивать внутренний сток. К низкой стороне довольно часто фиксируют жёлоб водостока, который отлично справляется с задачей отведения воды в летнее время. В зимний период на пологом скате иногда собирается снег

В этом случае крышу можно почистить, соблюдая необходимые меры предосторожности

Водосточные системы на односкатных кровлях

Односкатная кровля обязательно должна быть с уклоном. Водосток для такой постройки может быть:

• организованным;
• неорганизованным.

Организованный водосток предполагает наличие желобов и труб, отводящих осадки в специально выделенные места

Водосточную систему в таких домах делают наружной, устраивать внутреннюю нет надобности. Сливные желоба следует устанавливать со стороны низкой стенки «в крест» по направлению к стоку.

Жёлоб надо монтировать со стороны низкой стенки перпендикулярно направлению стока

Сточные воды следует выводить в систему дренажа.

Наклон постройки можно обеспечить:

• отличающимися по высоте перегородками или рядами подпорок;
• зафиксированными к стенке главной постройки опорными деталями, которые располагаются выше уровня противоположной стенки;
• половинчатой фермой, которая устанавливается на стены или опоры одинаковой высоты.

Материалы для покрытия кровель с одним скатом

Покрывать односкатное строение можно одним из следующих материалов:

• жесть для кровли;
• рулонные материалы;
• шифер;
• профнастил;
• металлочерепица.

Если требуется сделать красивую постройку под общий стиль остальных строений, можно применить пластик, плитку из сланца или черепицу.

Монтаж искусственной кровли выполняется лишь в случае значения угла наклона, допускаемого изготовителями материала. Скатные конструкции с маленьким уклоном нельзя покрывать соломой и другими подобными материалами, так как они могут быстро сгнить.

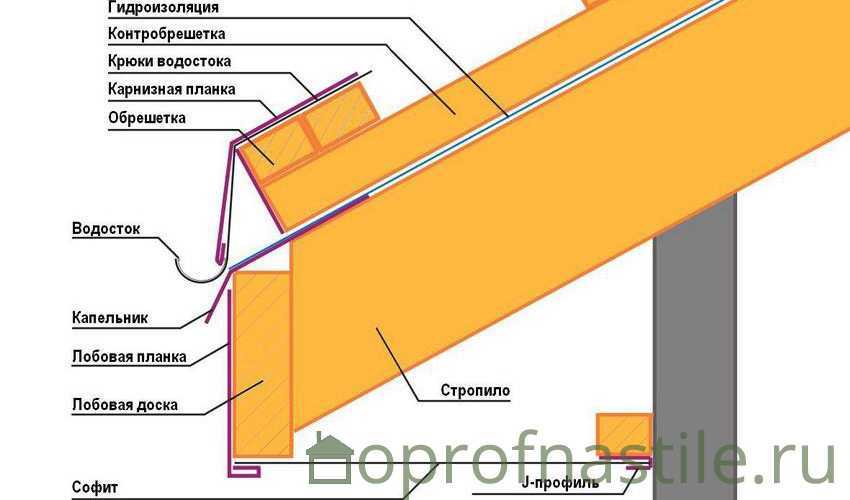

Основные варианты

Кровельные свесы имеют существенные отличия в зависимости способа устройства.

Фронтальный вид свеса может быть выполнен:

Нижняя часть фронтального свеса может быть подшитой или не подшитой. Подшитый свес смотрится более аккуратно.

Боковой (карнизный) тип свеса по устройству бывает:

Если крыша оснащена чердаком, то при закрытом карнизном свесе обязательно предусматриваются вентиляционные отверстия для нормального воздухообмена в чердачном помещении.

Какой именно вариант устройства выбрать, нужно решать, исходя из размеров здания, прилегающей территории, чтобы свесы гармонично дополняли крышу, а не перегружали пространство.

Выбор материала для кровли

• Наиболее популярным на сегодня считается легкий, простой в укладке профнастил. Оптимальный угол при его использовании – 8-12 градусов.
• Фальцевая кровля – 18-30°.
• Гибкая битумная черепица – меньше 11°.
• Рубероид – 5 градусов.
• Мембранная кровля – от двух до пяти градусов.
• Бетонная, керамическая черепица – 22° и больше.
• Минимальный наклон крыши из металлочерепицы – 20°-30°.
• Шифер – 20-35.

Приведенные данные ориентировочные. Каждый производитель для своей продукции их конкретизируют. Кроме того, нужно делать поправку на климат данной местности. При выборе кровли рационально учитывать назначение здания. Так, дорогой вариант, как металлочерепица не стоит укладывать на гараж, где можно обойтись более дешевым рубероидом. В то же время черепица органично впишется в евростиль загородного дома.

Подведем итоги

• Конструкция односкатной кровли очень проста в исполнении.
• Односкатные кровли имеют очень много плюсов.
• Их основным недостатком является невозможность устройства мансарды или чердака (при небольших размерах здания).
• Односкатные кровли бывают вентилируемыми, невентилируемыми и комбинированными.
• Угол уклона рассчитывают в зависимости от особенностей климатических условий и кровельного материала.
• Односкатная кровля имеет минимальное количество элементов.
• В стропильной системе используют три вида стропил: висячие, наклонные и скользящие.
