Крепкая кровля: стропильная система крыши и её виды

Особенности конструкции

Традиционным, широко распространенным вариантом являются симметричные двускатные крыши с прямыми скатами – щипцовые. Оптимальный угол наклона скатов составляет около 45° – такая конструкция способна противостоять серьезным снеговым и ветровым нагрузкам.

При желании оборудовать мансарду, используются другие виды крыш. В частности, это двускатная крыша с ломаными скатами – в верхней части скаты пологие, а в нижней имеют резкий уклон. Для крыш такого типа необходимо возводить стропильную систему более сложной конструкции.

конструкция полувальмовой голландской крыши

В некоторых случаях выполняется несимметричная двускатная кровля, конек которой расположен со смещением относительно центра. Схема такой крыши разрабатывается с учетом особенностей здания. Двускатная крыша может быть и полувальмовой. В этом случае конструкция отличается от щипцовой крыши наличием скошенных кровельных элементов над фронтонами.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

• Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
• Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
• Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
• Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
• Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
• Боковые прогоны — поддерживают стропильные ноги.
• Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

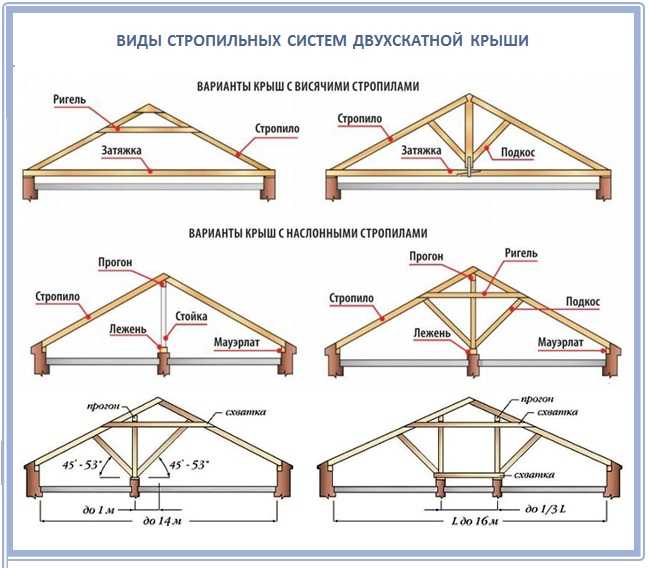

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

Элементы висячих стропил и факторы, влияющие на их выбор

Жилые дома, в основном, имеют в своей конструкции внутренние опорные несущие стены, поэтому применение висячих стропил в них, напрямую связанно с будущим обустройством мансарды. Висячая стропильная система, по сравнению с наслонной, является более сложной. Сложна операция изготовления не только самих стропил, но и монтаж их на стену. При использовании наслонных стропил узлы конструкции собираются вручную из легких элементов. В случае с висячими стропилами, собранная, громоздкая конструкция подается на крышу краном, либо разбирается внизу, подается вручную наверх и собирается заново.

Простейшая стропильная ферма представляет собой треугольник, состоящий из двух стропильных ног, упертых друг в друга и затяжки. Получившаяся конструкция – распорная, но на наружные стены сооружения распор не передается ввиду его нейтрализации затяжкой. Таким образом, в висячей стропильной системе, на стены сооружения передаются только вертикальные усилия, горизонтальные отсутствуют, что делает конструкцию узлов опирания на стены достаточно простой.

Затяжка сооружается либо из деревянных брусьев, либо из металлических планок, а месторасположение зависит от типа кровельной конструкции. Например, при возведении крыши мансардного типа затяжки устанавливаются у основания стропильной конструкции и являются балками перекрытия. Мауэрлат в такой системе не является необходимой частью конструкции. Он может заменяться доской, которая кладется на гидроизоляционную основу, и служит для выравнивания стропильных ферм относительно горизонта, а также для предотвращения смятия древесины в районе узла опирания фермы.

Перед началом проектирования висячей стропильной системы необходимо учитывать следующие важные факторы:

• климатический регион, сюда входит учет снеговых и ветровых нагрузок, а также общее количество атмосферных осадков;
• вид кровельной системы (односкатная, двухскатная, шатровая, вальмовая и т.д.);
• угол наклона ската крыши;
• вид кровельного перекрытия (шифер, металлочерепица, профнастил и пр.).

Зная вышеперечисленные факторы нагрузок, рассчитывается сечение стропильных ног и ширина пролета висячих стропил. Устройство висячих стропил во многом зависит от применяемой конструкции и характеризуется наличием дополнительных элементов таких как: подкосы, ригели и бабки.

Конструкция висячих стропил во многом зависит от длины пролета в сооружении и наличия или отсутствия мансардного помещения на чердаке.

Полезные советы

Варианты крыш, представленные выше устанавливаются практически на любые материалы, но практичнее всего использовать древесину.
При выборе наслонной или висячей системы важно определить внутреннюю конструкцию дома
Под чердачное пространство лучше всего выбирать двускатную или мансардную крышу (в крайнем случае вальмовую)
При выборе конструкции нужно заранее определить тип кровельного материала
Выбрать правильное расположение дома, в зависимости от розы ветров
Заранее оценить свои финансовые возможности

При отсутствии опыта в постройке стропильных систем лучше обратиться к специалистам, которые подскажут вам с выбором и помогу произвести все расчеты.

Смотрите видео: каково устройство стропильной системы крыши?

https://www.youtube.com/watch?v=TmHRDoImNnQ

Принципы расчета обрешетки под профнастил

Как и большинство кровельных покрытий, профилированный лист крепится к обрешетке. Шаг обрешетки под профнастил оговорен в строительных нормах. В СНиПе указаны требования к данному параметру, исходя из угла наклона ската крыши :

• при минимальном уклоне кровли для монтажа профнастила необходима сплошная обрешетка, либо обрешетка с шагом, не превышающим 400 мм (выбор зависит от толщины металла и марки используемого материала);
• при среднем уклоне деревянное основание может монтироваться с шагом 300 – 650 мм;
• если кровля имеет большой угол уклона, шаг может составлять до 1000 мм;
• отдельные марки профнастила, обладающие высокой жесткостью, могут монтироваться с шагом обрешетки до 3000 или 4000 мм, если угол наклона ската составляет более 8 градусов.

Более подробно с зависимостью шага обрешетки от марки профиля можно ознакомиться благодаря таблице :

Угол наклона кровли, град

Таблица. Зависимость шага обрешётки от марки профнастила

При проектировании кровельной системы следует заранее определиться с материалом финишного покрытия. Производители профнастила в сопроводительной документации указывают требования к укладке конкретного материала. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

В частном строительстве нередко выбирают профнастил с профилем высотой 35 мм из стального листа толщиной 0,6-0,7 мм. Такой материал может монтироваться на обрешетину с шагом до 1,5 метров, при этом кровля рассчитана на нагрузку до 600 кг на квадратный метр. По такой крыше можно безбоязненно перемещаться при очистке или ремонте, но следует отметить, что данная конструкции повышенной прочности несколько дороже, чем кровля из профнастила меньшей жесткости.

Если предполагается использовать профнастил с высотой профиля 21 мм и менее, шаг обрешетки под профнастил должен быть минимальным, либо монтируется сплошная обрешетина. Данный кровельный материал не рассчитан на высокие нагрузки, для него требуется прочная основа, чтобы избежать деформации листов.

Профилированный лист с высотой профиля от 44 мм в частном строительстве практически не используется, так как этот материал предназначен для обустройства кровли промышленных сооружений .

Подготовка материала для обрешетки

Чтобы рассчитать количество требуемого пиломатериала, необходимо знать длину и ширину ската, а также выполнить расчет шага. Кроме того, следует учесть, что у конька и карниза следует монтировать по две доски, чтобы обеспечить необходимую прочность кровельного настила. Усиления требуют и места примыкания к печным трубам, слуховым окнам, вентиляционным коробам и т.д. К результату вычислений следует добавить еще 10%. так как в процессе монтажа пиломатериал придется подрезать до необходимых размеров и часть уйдет в отходы.

Сечение бруска должно составлять не менее 50×50 мм. Также обрешетка может выполняться из обрезной или необрезной доски толщиной 50 мм. Требуется использовать хорошо просушенный пиломатериал. Рекомендуется использовать брусья и доски из ели, сосны, бука, ольхи

Материал может быть не фугованным, но следует обратить внимание на прямолинейность его поверхностей

Доски и брус не должны быть покороблены, при необходимости поверхность элементов следует подправить.

Обрешетка под профнастил эксплуатируется в условиях повышенной влажности, поэтому велик риск повреждения деревянных элементов грибком и микроорганизмами. Чтобы предупредить гниение древесины, пиломатериал требуется обработать антисептиками. Также необходима противопожарная обработка элементов кровли. Сегодня выпускаются специальные составы для огнебиозащиты, которые позволяют проводить оба вида обработки за один раз.

Допускается обрабатывать уже готовую обрешетку, но конструкция кровли будет значительно эффективнее защищена, если она монтируется из элементов, заранее качественно пропитанных огнебиозащитным составом.

Угол наклона скатов

Идеальный вариант для любой крыши – это такая конструкция, которая потребует минимального внимания владельца. Как правило, привлекательными являются самоочищающиеся крыши, поскольку они позволяют не беспокоиться о том, что скапливается большое количество снега.

Угол наклона крыши

Альтернативой является устройство оригинальной крыши по типу альпийских домиков, имеющих очень большой наклон скатов, опускающихся часто почти до земли. Нужно отметить, что для получения эффекта удаления снега потребуется угол в 45 градусов. В этом случае осадки будут скатываться по покрытию под собственным весом.
С другой стороны увеличение наклона скатов приводит к повышенному расходу кровельных и строительных материалов. Более того, если мансарду планируется строить, то и утеплитель обойдется дорого, ведь чем больше высота конька, тем выше расход этого материала. Кроме стоимости скатной крыши на выбор наклона влияет ее вид. Для неэксплуатируемых кровель не требуется использовать большое количество утеплителя, однако и повышение угла наклона себя не всегда оправдывает.

Тип кровельного материала потребуется определить заранее, поскольку он должен учитываться при расчете угла наклона стропил. Обычно для многощипцовых конструкций выбираются гибкие материалы и битумные покрытия. Например, металлочерепица, профнастил или оцинкованное железо. Другие варианты, такие как шифер или черепица лучше подходят для крыш, имеющих простую конфигурацию.

Битумные материалы могут использоваться даже при малых углах наклона (от 8 градусов), а предельная для них величина составляет 18 градусов. Металлочерепица и асбоцементные листы применяются при углах от 14 до 60 градусов. На рассмотрении кровельных материалов мы не будем останавливаться подробно, поскольку данный вопрос уже освещен на нашем сайте.

Основные элементы системы

Конструкция стропильной системы двухскатной крыши считается несложной. Она состоит из разнообразных элементов, сделанных из деревянных элементов, обладающих разной длиной, конфигурацией и сечением. К основным узлам относится:

• Мауэрлат. Представлен брусом, обладающим сечением в форме квадрата. Для его создания обычно используется хвойная древесина. Его размеры варьируется от 10 до 15 см. Он укладывается вдоль всех несущих стен строения. Фиксируется он к ним с помощью анкеров или специальных стержней. Если сделать и прикрепить его правильно, то он будет равномерно распределять нагрузки от стропильных ног по всем стенам сооружения.
• Стропильные ноги. Создаются из бруса, обладающего в разрезе габаритами 15х10 или 15х5 см. При их грамотном соединении формируется контур кровли, имеющий форму треугольника. Он должен быть прочным и надежным, чтобы выдерживать серьезные нагрузки от осадков и ветра. Стропильные ноги надо крепить на расстоянии друг от друга примерно в 1 м.
• Лежень. Создается из квадратного деревянного бруса, сечение которого равно размерам мауэрлата. Он укладывается по горизонтали на несущую стену, находящуюся внутри строения. За счет него равномерно распределяется нагрузка, идущая от стоек кровли.
• Затяжка. Этот элемент применяется, если выбирается висячая конструкция. Он устанавливается сверху полученного треугольника из стропильных ног, что обеспечивает его устойчивость.
• Стойки. Для их создания используется квадратный брус. Они располагаются в вертикальном положении. На них приходится нагрузка от конька, после чего она передается несущей стене, находящейся внутри строения.
• Подкосы. Монтаж этих элементов необходим, чтобы получить специальный передаточный элемент, располагающийся между стропильными ногами и разными несущими деталями. За счет надежного их соединения с затяжкой, гарантируется создание крепкой конструкции.
• Обрешетка. Собирается из брусков или досок. Устанавливается перпендикулярно ногам стропил. Она обеспечивает передачу тяжести от кровли крыши ногам стропил. Желательно для создания этого элемента пользоваться обрезными досками. Если планируется создавать на крыше покрытие из мягких кровельных материалов, например, битумной черепицы, то непременно обрешетка должна быть сплошной.
• Конек. Он представлен самым верхним элементом всей крыши. За счет него соединяются два ее ската. Его сборка осуществляется за счет соединения ног стропил вверху крыши. Располагается обязательно в горизонтальном положении.
• Свес крыши. Он выступает от каждой стены строения примерно на 40 см. Монтаж его обусловлен необходимостью защитить стены от потоков воды в результате осадков.
• Кобылки. Обеспечивают возможность создания свеса крыши. Используются исключительно в ситуации, когда применяются короткие стропильные ноги, поэтому они удлиняются кобылками.

Важно! Шаг между ногами стропил выбирается в соответствии с тяжестью кровли, так как чем более она будет увесистой, тем меньше должен быть этот промежуток. Таким образом, устройство стропильной системы двускатной крыши считается достаточно простым, поэтому сделать эту конструкцию своими руками несложно

Таким образом, устройство стропильной системы двускатной крыши считается достаточно простым, поэтому сделать эту конструкцию своими руками несложно.

Правила расчета

Чтобы сделать стропильную систему двухскатной крыши надежной и качественной, предварительно уделяется много внимания грамотным расчетам. Они должны затрагивать все элементы будущей конструкции:

• Расчет нагрузки. На любую систему влияет два вида нагрузки. Постоянные будут регулярно воздействовать на конструкцию, а сюда относится вес от кровельного покрытия крыши, обрешетки, теплоизоляционного материала, гидроизоляции, доборов и материалов для отделки, используемых для мансарды. Обычно такая нагрузка равна 40 кг/м. кв. Переменные нагрузки могут обладать разной силой, так как к ним относится ветер, воздействие снега и интенсивность осадков. Для расчета нагрузки умножается ветровая нагрузка конкретного региона на специальный поправочный коэффициент.
• Определение угла наклона. Крыша с двумя скатами может обладать разным углом наклона, причем определяется он используемым кровельным материалом. Если монтируется мягкая кровля, то для нее выбирается наклон в пределах от 5 до 20 градусов, угол наклона для профнастила или металлочерепицы варьируется от 20 до 45 градусов.
• Расчет снеговой нагрузки. Зимой на крыше может скапливаться большое количество снега. Чтобы не возникало никаких проблем с конструкцией, каркас должен выдерживать эти нагрузки. Для расчета требуется вес снега умножить на поправочный коэффициент.
• Определение шага стропил. Промежуток между этими элементами обычно выбирается в пределах от 60 до 100 см, а окончательный выбор зависит от кровли и веса крыши.
• Определение длины стропил. Для этого рекомендуется пользоваться стандартной теоремой Пифагора.
• Определение сечения стропил. На этот параметр влияет несколько важных факторов: нагрузки на крышу, вид используемых материалов, длина стропильных ног, а также шаг между ними.

Важно! При расчете нагрузок дополнительно учитывается возможность возникновения шторма или торнадо, так как если дом располагается в регионе, где могут появляться такие нагрузки, то делается для крыши запас прочности, читайте подробнее: расчет стропильной системы двухскатной крыши

Виды и схемы

Начинается сооружение наслонной стропильной крыши с определения угла ее наклона: на этот показатель влияют не столько архитектурные требования, сколько климатические особенности данной местности. Также некоторого учета требует и тип используемого кровельного материала. Там, где часто выпадают осадки, кровлю желательно делать с наибольшим возможным наклоном. В регионах с сильными ветрами крышу рекомендуется применять максимально пологую, из-за угрозы срыва конструкции резкими порывами ветра.

Если на чердаке хочется обустроить жилое помещение, потребуется применение ломанной двухскатной крыши. В таких конструкциях верхние части более пологие, а нижние обладают значительной крутизной. В результате достигается расширение площади чердака, что дает возможность обустроить там мансардное жилище. Данный вид крыши обладает более сложной стропильной схемой двускатной крыши.

Ошибки при монтаже прогонов и стоек крыши

Во многих случаях в несущих деревянных элементах крыши применяют древесину естественной или повышенной влажности. Это приводит к появлению в брёвнах, брусьях и досках продольных трещин от неравномерного высыхания древесины, вызывает коробление пиломатериалов и способствует появлению гнили.

ВНИМАНИЕ! Продольные трещины в деревянных элементах часто совпадают с отверстиями для нагелей и местами забивки гвоздей в стыковых соединениях элементов, с площадками скалывания во врубках. Это приводит к значительным деформациям стыков и, иногда, к полному разрушению конструкции. Поэтому использование древесины естественной и повышенной влажности НЕДОПУСТИМО

Поэтому использование древесины естественной и повышенной влажности НЕДОПУСТИМО.

К снижению прочности конструкций крыши приводит:

• уменьшение сечения элементов несущих конструкций стропильной системы,
• увеличение шага стропильных ног,
• увеличение пролётов между стойками и подкосами.

Одна из возможных ошибок решения крыши в том, что конструкция крыши, совмещённая с чердачным перекрытием, предусматривает нагружение не только пояса жёсткости мауэрлаты — прогоны, но и через промежуточные стойки передаёт нагрузку непосредственно на перекрытие чердака.

Для распределения нагрузки под стойки помещают подкладки, чтобы стойки «не проткнули» перекрытие чердака. Эти вертикальные дополнительные стойки передают нагрузку, действующую на промежуточный прогон несущей конструкции (например, в стойках диагональных стропильных ног).

Ошибка при этом заключается нередко в том, что не выдерживают минимальной (1,8 м) длины подкладок, вследствие чего эти чересчур короткие «башмаки» нагружают не балки перекрытия, а элементы настила, которые не рассчитаны на такие нагрузки и разрушаются (рис.12).

Монтаж

В качестве примера ниже описан наиболее простой процесс монтажа стропильных конструкций при возведении односкатной кровли.

Сначала в соответствии с приведенной формулой рассчитывается величина перепада стен: Ш х tgL

Буквой Ш обозначено расстояние между двумя опорными стенами, а tgL– это тангенс угла уклона кровли.

• После этого заготавливается необходимое количество деревянных стропил, предварительно обработанных антисептическими составами.
• Следующим шагом является установка мауэрлата. Балка по толщине должна соответствовать величине толщины стен. Ее необходимо прикрепить по возможности более жестко и провести качественную гидроизоляцию. В процессе монтажа опорной балки надо следить за соблюдением строго горизонтального расположения.
• После окончания монтажа мауэрлата на нем должны быть обозначены точки установки стропильных ног и вырезаны выемки для них.
• Заранее подготовленные фермы укладываются таким образом, чтобы они выступали на поверхность опорной балки на 30 см. Закрепление осуществляется с помощью болтов и скоб.
• Процесс завершается установкой подпорок и монтажом обрешетки. В тех случаях, когда стропильные ноги имеют длину более 4,5 м, подпоры являются обязательным элементом. Поверх смонтированных стропил устраиваются планки обрешетки.

Виды стропильных систем двухскатных крыш

Технология устройства стропильной системы для двухскатной крыши имеет различия в использовании опорных оснований для стропил. Различают висячую и наслонную систему стропил. Соответственно, стропильные системы используют в своей конструкции висячие, либо наслонные стропила. Существует и третий вариант — гибридный, когда в стропильной системе установлены оба типа.

Висячие стропила используют в сооружениях с расстоянием между опорами не более 6-6.5 метров.

Наслонные стропила устанавливают в зданиях с несущей средней стеной или со столбчатыми опорами внутри.

Несущими элементами конструкции в двухскатной крыше являются стропильная система и мауэрлат.

Стропильная система включает в себя такие элементы как: стропильные ноги, вертикальные стойки, наклонные подкосы, ригели, распорки, коньковой прогон. Все эти элементы, соединенные в единую конструкцию и формируют стропильную систему, как таковую.

Материал, из которого изготавливают стропила и другие элементы конструкции, может быть выполнен из дерева, железа и железобетона.

Мауэрлат – это брус с сечением от 100×100 мм до 200×200 мм, который подкладывается под стропильную ногу или прокладывается по всему периметру конструкции. Его предназначение — распределение равномерной нагрузки на наружные стены.

Монтаж мауэрлата происходит на верхнем стенном обрезе. Установка происходит либо по оси стены, либо со смещением к наружной или внутренней грани стены (но не более 50 мм от наружной грани). Перед установкой мауэрлата, под него подкладывают гидроизоляционный материал, в качестве которого, чаще всего, выступает рубероид. Соединение звеньев мауэрлатов должно быть прочным и происходит с помощью прямых замков.

как крепится мауэрлат

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.

Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

Устройство висячих и наслонных стропиль двускатной крыши.

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.

Устройство ломанной крыши.

Выше перечислены наиболее распространенные, но далеко не все формы крыш, подробнее смотрите материал: Виды крыш частных домов по конструкции и геометрическим формам

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

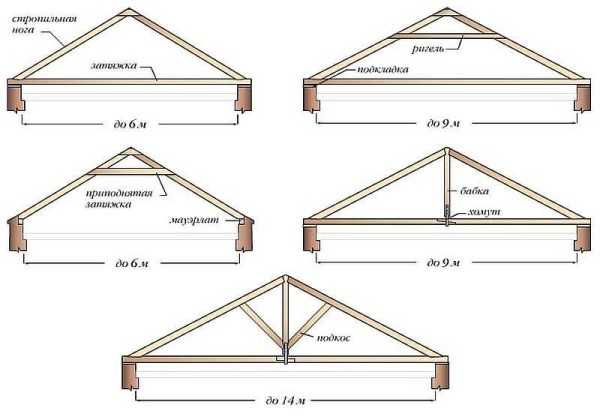

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.
