Пошаговая инструкция по монтажу двускатной крыши своими руками
Шаг 1. По наружным стенам на всем периметре здания, а также внутренним, прикрепить мауэрлат и лежень. Крепежом служат анкерные болты, которые с внутренней стороны нужно дополнить крепкой пластиной из металла.

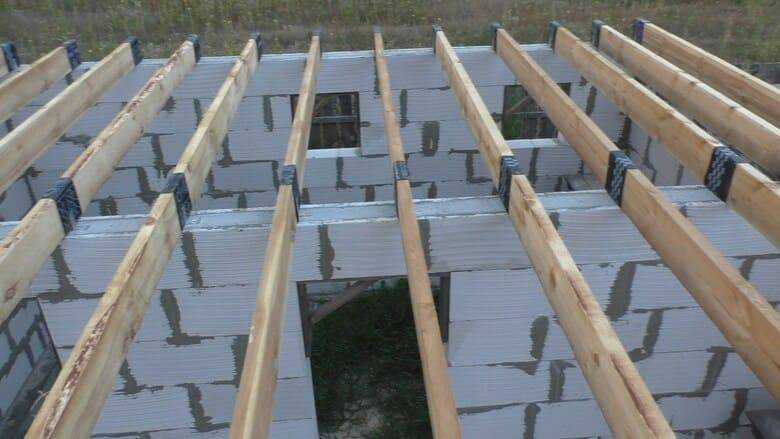

Шаг 2. Под мауэрлат, материалом для которого служит брус сечением 100–150 мм, проложить гидроизоляцию из рубероида.
Шаг 3. Поверх мауэрлата и лежня напротив стропил прикрепить балки перекрытия, которые представляют собой обрезную доску 50 * 100 мм. Чтобы передвижение по ним было безопасным, проложить черновой пол, который обязательно закрепляется саморезами или гвоздями.
Шаг 4. На лежень под коньковым прогоном установить стойки с шагом 2 м. Они прикрепляются посредством мощных металлических уголков, пластин или гвоздей. Стойки выровнять по вертикали при помощи ватерпаса и на время закрепить любым доступным способом. После этого на выровненные опоры уложить коньковый брус, который скрепляется таким же образом.
Шаг 5. Изготовить стропильные ноги из обрезной доски. Сначала следует подготовить шаблон первого стропила. На нем нужно замерять угол спила в месте прикрепления к коньковому брусу и мауэрлату. Шаблон примерять по обеим сторонам крыши в точках крепления стропильных ног.
Шаг 6. Убедившись в правильности запила, по сделанному шаблону изготовить остальные стропильные ноги. Если мауэрлат и коньковый брус имеют строго горизонтальное положение, шаблон во всех местах можно не примерять.
Шаг 7. Если длина доски позволяет, нужно оставить свес с крыши размером от 30 см. В случае, когда длины не хватает, нужно удлинить стропила, прикрепив к ним дополнительную доску (кобылку).
Шаг 8. Сверху нужно скрепить стропила посредством металлических пластин и гвоздей. В качестве крепежей стропил к мауэрлату берутся металлические скобы. Один край вбивается в доску, другой – в мауэрлат. Для надежности используются дополнительные уголки и гвозди.
Шаг 9. Осуществляя монтаж стропил двускатной крыши большой ширины, нужно укрепить их при помощи подкосов, которые присоединяются к опорной стойке, стоящей на лежне, и самим стропилам под углом. После установки всех стропил нужно произвести контрольное измерение их длины. Если нет нужды в корректировке, к торцам доски прибить ветровую планку.
Виды крыш
Начиная пристраивать к дому дополнительное помещение, следует первым делом разобраться какие вообще типы кровли можно на них организовать.
Важно! Плоские типы крыш на пристройках не делают. Зимой на них скапливается большое количество снега, а в дождливые периоды могут наблюдаться протечки — это неизбежно приведёт к быстрому выходу из строя не только этой конструкции, но и негативно скажется на состоянии несущей стены, к которой примыкает дополнительное помещение. В общей сложности выделяется 3 больших группы, которые будет целесообразно использовать в этом деле:
В общей сложности выделяется 3 больших группы, которые будет целесообразно использовать в этом деле:
- односкатные;
- двускатные;
- вальмовые или полувальмовые.
Каждая из них объединяет под собой несколько разновидностей. Подбираются они в зависимости от целей эксплуатации пристройки и в соответствии с общей стилистикой, в которой оформлен частный дом.Кровля односкатного типа относится к одним из самых простых вариантов. Её первая разновидность монтируется на столбах. Преимущественно используется для помещений, которые не будут жилыми, т. е. для перекрытия веранды, летней кухни, террасы, гаража или хозяйственной постройки. Конструкция не подразумевает наличие чердачного отделения, поэтому будет холодной и не подойдёт для регионов с суровыми зимами.
Рекомендуем ознакомиться с особенностями экостиля в ландшафтном дизайне.
Всё тепло из пристройки будет уходить через стены. Но если помещение будет использоваться в качестве летней кухни, а не круглый год, то этот недостаток будет только полезным. Конструкция не требует усложнённых просчётов. Достаточно установить поддерживающие столбы и разместить постройку под необходимым или допустимым уклоном. Чаще подобные крыши монтируют под малым углом. Стропила фиксируются с мауэрлатом и перекрывающими балками, поэтому даже такая простая конструкция выдержит самую габаритную кровлю.
Второй вариант односкатных покрытий применяется, когда пристройку планируется оснастить отопительными приборами. Он предполагает более крутое расположение скатов. Тогда стропильная система и чердачное отделение будут находиться на некотором удалении друг от друга, что позволит в этом месте проложить материал-утеплитель.
Узнайте также, как оформить прямоугольный участок.
Конструкция является достаточно сложной и предполагает основательный подход к расчётам и монтажу
В этом варианте важно обеспечить примыкание одной части стропил к коньку крыши дома. Такой тип фиксации обязывает усилить несущую перегородку, на которую значительно возрастёт нагрузка за счёт перепланировки. Вне зависимости от применяемой разновидности односкатный тип кровли предполагает не слишком большой уклон
Угол в среднем придаётся в пределах 5–45°. Двускатная кровля на пристройке монтируется значительно реже, т. к. она достаточно сложна в выполнении. Представляет собой 2 ската, соединённых между собой и образующих треугольную вершину. Один из фронтонов конструкции фиксируется к стене. Обычно её используют для монтажа на пристройках в торце основного здания
Вне зависимости от применяемой разновидности односкатный тип кровли предполагает не слишком большой уклон. Угол в среднем придаётся в пределах 5–45°. Двускатная кровля на пристройке монтируется значительно реже, т. к. она достаточно сложна в выполнении. Представляет собой 2 ската, соединённых между собой и образующих треугольную вершину. Один из фронтонов конструкции фиксируется к стене. Обычно её используют для монтажа на пристройках в торце основного здания.
Знаете ли вы? Прототипом современной черепицы, по мнению учёных, выступают плоские глиняные лепёшки, обжигаемые на огне и используемые в качестве кровельного материала ещё древними египтянами, то есть примерно с середины 4 тыс. до н. э.
Вальмовые и полувальмовые крыши монтируют на пристройках, возводимых с одной стороны жилого помещения, но имеющих большую ширину. Используют подобные конструкции ещё реже, чем двускатные, и проектируют их заранее, параллельно с домом. В этом варианте опорные балки, которые будут лежать в основе стропильной системы, помещаются на стену генерального строения, что значительно повышает нагрузку не только на неё, но и фундамент в целом. Из вышеприведённой информации следует, что собственноручно, не прибегая к помощи специалистов, можно смонтировать на веранде односкатную крышу, о чём и пойдёт речь ниже.
Столбчатый фундамент
Столбики возводят из бетона, кирпича либо их сочетания. Тут следует учесть, что подполье будет открытым либо неутепленным, хотя неувязка решается установкой забирки с доп утеплением при прокладке коммуникаций.
Столбы располагаются с шагом 1,5 м, с неотклонимой установкой на углах. Их глубина погружения составляет 500-600 мм. Подземная часть обмазывается битумом для гидроизоляции. Примыкающие к основному фундаменту столбики целенаправлено связать с ним с помощью забитых в бетон стержней арматуры.
Если судить по отзывам и бессчетным статьям, пристройка к дому под крышей почти всегда делается каркасной, потому что она самая доступная, и возводить ее своими руками достаточно просто.
Расчёты
Расчёт нагрузки на различные элементы крыши является важнейшим этапом, поскольку от него зависит прочность и безопасность конструкции. Нужно помнить, что именно треугольник является её самой жёсткой частью.
Нагрузка на систему
Нагрузки на стропила могут быть трёх видов:
- Постоянными. Это те нагрузки, которые стропила ощущают постоянно. Например, вес отделочных и кровельных материалов, обрешётки и т.д. Для того, чтобы её узнать достаточно сложить все эти веса. Обычно постоянная нагрузка составляет около 40 кг/м.кв.;
- Переменными. Они действуют в разное время с разной силой. К ним относится, например, ветровая. Для того, чтобы посчитать ветровую нагрузку или нагрузку от осадков нужно заглянуть в СНиП;
- Особыми. Речь идёт о нагрузках, связанных с повышенной сейсмической активностью.
Нагрузка от снега
При расчёте нагрузки, оказываемой снегом, его вес множится на установленный коэффициент поправки, учитывающий давление ветра. Также вводится коэффициент зависимости от угла наклона крыши — чем он ниже, тем больше нагрузка. При угле превышающем 60 градусов он не учитывается.
Угол наклона
Правильный расчёт угла наклона зависит от некоторых особенностей. Во-первых, многое зависит от выбранного материала. Так, ондулин, профнастил, металлочерепица, шифер требуют угла в 20–45 градусов. А мягкая кровля — до 20 градусов.
Во-вторых, угол наклона зависит от климата в котором возводится крыша. Если мало осадков, то можно сделать его и незначительным. А при большом количестве — наоборот. Но, стоит помнить, что большие углы подвержены большим ветровым нагрузкам.
Длина стропил
Расчёт длины стропил не представляет особой трудности. Он производится на основе теоремы Пифагора. Длина стропила принимается за гипотенузу треугольника. А роль катетов исполняют — высота крыши и половина ширины дома. К полученному значению стоит добавить несколько десятков сантиметров для запила.
Шаг стропильных ног
Их выбор зависит от используемого для покрытия кровли веса конструкции и использованного материала. Обычно он варьируется в пределах 60-100 см.
Сечение стропил
Расчёт правильного необходимого сечения стропил — один из самых важных моментов, поскольку этот показатель сильно влияет на надёжность конструкции. При этом учитываются:
- Нагрузки;
- Длина стропила;
- Шаг стропил;
- Используемый материал;
- Тип древесины, применяемой в строительстве дома.
Чем выше шаг стропильных ног — тем выше и сечение.
На видео подробоное описание расчёта стропильной системы.
Примыкание двух крыш.
В последние годы
номенклатура применяемых в России кровельных материалов расширилась за счет
выпуска новых отечественных и появления на российском рынке зарубежных
материалов. К ним, в частности, относятся наплавляемые битумно-полимерные,
полимерные и термопластичные рулонные материалы, обладающие высокой прочностью,
деформативностью и гибкостью при отрицательных температурах, что позволяет
сократить количество слоев в кровельном ковре. Особенностью наплавляемых
рубероидов является наличие у них приклеивающего мастичного слоя, нанесенного в
заводских условиях, что способствует снижению трудозатрат в процессе
производства кровельных работ по сравнению с кровлями из традиционных
материалов, наклеиваемых на мастиках непосредственно на объекте строительства.
Увеличение объемов дачного
строительства, в том числе коттеджей, а также строительства многоэтажных жилых
и других типов зданий с верхними этажами в виде мансард, крыши которых имеют
различную, не редко очень сложную конфигурацию и относительно большие уклоны,
привело к появлению на отечественном рынке новых штучных материалов, к которым
относятся цементно-песчаная, металлическая и гибкая (битумная) черепица,
битумные волнистые листы.
Кровля из штучных
материалов отличается наличием в ней специфических элементов, которые присущи
только такому типу кровли и предусмотрены для обеспечения ее надежности в
процессе эксплуатации. С этой же целью такой тип кровли комплектуется набором
дополнительных материалов и элементов, позволяющих обеспечить вентиляцию
конструкции крыши, ее водонепроницаемость, а также быстроту и качество ее
устройства.
Указанные новые типы
кровель наряду с традиционными рассмотрены в настоящем Стандарте Организации
(СО-002-02495342-2005).
Предназначены для
проектных и строительных организаций.
Настоящий Стандарт
Организации (СО-002-02495342-2005) не может быть полностью или частично
воспроизведен, тиражирован и распространен в качестве официального издания без
разрешения ОАО «ЦНИИПромзданий».
Виды стропильных систем

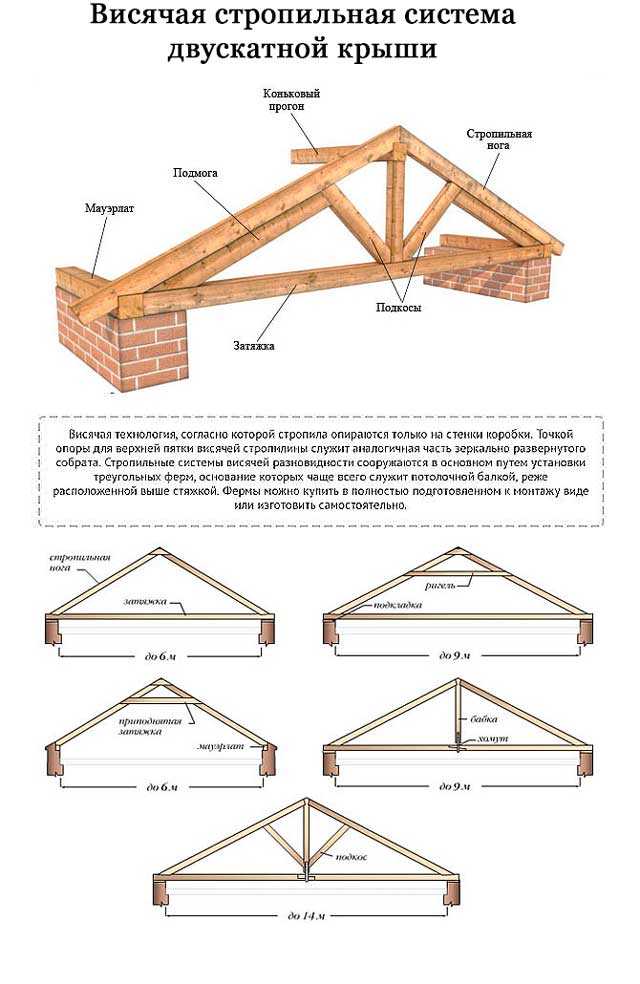

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.
Два вида стропильных систем — с висящими и наслонными стропилами
Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.
Установка стропил двухскатной крыши своими руками
Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.
Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.
Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.
При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.
Вариант стропильной системы для двускатной крыши со стойками
В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.
Влияние погодных условий на расчет конструкции
Технологические характеристики основаны на тех же геометрических параметрах. От крутизны склона зависит, насколько конструкция выдержит погодные условия. Именно на основании климатических данных определяется величина угла, который обеспечит надежность и срок службы кровли. Разумным шагом в планировании является изучение розы ветров за последние 2-3 года на доступном участке.
По нему можно судить о силе ветра и его наиболее частом направлении. Со стороны кровли, откуда в большинстве случаев идут порывы ветра, рекомендуется устанавливать пандус с меньшим углом наклона. Это снизит нагрузку на несущую конструкцию, а также снизит шум, создаваемый вибрациями крыши.
Выбор конструкции крыши исходя из уклона крыши
Устройство двускатной крыши
Предварительно необходимо разработать план, учесть климатические особенности местности и определиться с углом ската крыши.
Например, пологие крыши предпочтительнее для местности с сильными ветрами, а высокие крыши противостоят застою снега на поверхности при снегопадах.
Перед применением древесины ее обязательно необходимо обработать инсектицидными, противогрибковыми средствами и веществами, снижающими горючесть материала, а также дать ей высохнуть во избежание прогиба балок.
Работа начинается с устройства мауэрлата — опоры крыши, принимающей на себя всю тяжесть конструкции. Он представляет собой брус, накладываемый на несущие стены, на который затем укладывается вся стропильная конструкция.
На несущую стену под мауэрлат необходимо уложить отсечную .
Следующим этапом укладывается лежень, брус, служащий опорой стойкам стропил. Он принимает на себя всю нагрузку от них и распределяет по опорным стенам. Под ним необходимо провести двойную гидроизоляцию.
Затем идет очередь установки стоек и прогона. Для удобства желательно возвести леса. На них в ходе работы заранее прикрепляют стойки, на которые затем осуществляют монтаж прогонов.
После производят разметку стропильных ног и крепят их к конструкции;
До окончательного закрепления стропилин конструкцию тщательно проверяют на наличие несоответствий.
В конце приступают к монтажу кобылок, формирующих карнизный свес.
Сборка может производиться как сверху дома, так и на земле, где возводится ферма, представляющая собой треугольник из стропильных ног и затяжек и других комплектующих, который затем поднимают наверх краном, лебедкой или, на крайний случай, с помощью двух наклонных досок и веревки и крепят к мауэрлату.
Более подробно про монтаж двускатной крыши вы можете прочитать .
Двухскатные крыши частных домов фото:
Тип дома с двускатной крышей
Одноэтажный дом с двускатной крышей
Основные составляющие стропильной системы двускатной крыши:
- Мауэрлат — брус, накладываемый на несущие стены и служащий опорой всей стропильной системе;
- Стропильная нога — составная часть, несущая на себе кровлю;
- Прогоны — элементы, располагающиеся поперек в середине стропильных ног, и под коньком;
- Затяжка — часть, объединяющая конструкцию у основания;
- Стойка — элемент опоры стропильной ноги. Также находится под коньком крыши;
- Подкосы — наклонные поддерживающие брусья, берущие начало у основания стойки и идущие к середине стропильной ноги;
- Лежень — служит опорой стойкам стропильных ног, дополнительно укрепляя конструкцию в случае ее расположения на двух пролетах.
- — доски, приколачиваемые поперечно стропильным ногам и представляющие собой основу под кровельный материал;
- – это треугольный участок, образующийся между двумя скатами. Форма его зависит от конструкции стропил, климата и индивидуальных предпочтений, а размер его торцов от скатов и высоты самой стропильной конструкции. Основными составными частями фронтона являются коньковая доска, проходящая вдоль самой верхней части крыши, стропильные ноги и стальные шпильки. Фронтон защищает помещение от проникновения влаги, неблагоприятных атмосферных явлений, а также поддерживает тепловой режим помещения. Будучи опорой для балок перекрытия, он должен обладать достаточной прочностью в целях придания всей конструкции необходимой жесткости.
При нужно:
- Точно рассчитать нагрузку на опорные стены и фундамент и не допустить ее превышения;
- Провести хорошую во избежание неравномерного прогревания помещения;
- Обеспечить хороший уровень звукоизоляции, подобрав подходящий кровельный материал.
- Обеспечить надежную гидроизоляцию;
- Применять легкие виды материалов для устройства интерьера комнаты и потолка;
В заключении, стоит отметить, что двускатная крыша является одним из самых простых вариантов. Ее вполне можно постараться сделать самостоятельно, что сэкономит Вам средства и подарит бесценный опыт.
Фото схем и чертежей ниже:
Схема двухскатной крыши
Чертеж двускатной крыши
Конструкция стропильной системы
Стропильная система — является основой крыши. Существует два основных конструктивных решения для стропил двухскатной крыши:
- Наслонные стропила;
- Висячие.
Конструкция стропильной системы двухскатной крыши
Первый из них применяется тогда, когда дом имеет внутренние опоры, например — несущие стены. В случае их отсутствия предпочтительнее висячий тип.
Но, независимо от того, какой тип стропильной системы решено построить, каждый кто хочет знать, как построить крышу своими руками, должен разбираться в главных элементах конструкции. А именно:
Стропильная нога или просто стропила. Стропильные ноги являются основой конструкции всей системы. Их располагают сверху, вдоль здания, и соединяют между собой для образования фермы
Поскольку именно они держат на себе покрытие крыши, то и тут важно применять прочную древесину. Желательно, чтобы это были бревно или брус
Монтаж производится исходя из заранее произведённых расчётов, поскольку изменить что-то впоследствии будет очень сложно;
Стропильная стойка. Этот элемент конструкции помогает распределять нагрузку от стропил. Представляет собой вертикально расположенный брус. Его месторасположения зависит от типа конструкции, которую имеет крыша, и от её размеров. Если речь идёт о простой симметричной крыше с незначительной шириной пролёта, то стойка устанавливается по центру. Если же ширина большая, то тогда дополнительно ставятся две по бокам. Асимметричный вариант предполагает расположение этого элемента в зависимости от длины стропила, а ломаный — двух по бокам. Правда, если комнат больше, чем одна, то в последнем случае нужна дополнительная стойка по центру;
Прогон. Главная задача прогонов соединять стропила, одновременно придавая им жёсткость. Прогоны могут быть коньковыми или боковыми. Первый располагают на самом верху крыши, в районе её конька. Делают прогоны из брусов. Иногда применяют доски. Наиболее распространённым является сечение 50 на 150 мм. Если прогон делают не только коньковым, но из нескольких брусов или досок по бокам при большой длине крыши, то тогда их поддерживают стойкой, идущей от конька и опирающейся на лежень. Боковые прогоны соединяются с ней посредством подкосов;
Подкос. Представляют собой конструкцию из брусов, расположенных под определённым углом и опирающихся на лежень. Их основная задача заключается в том, чтобы служить опорами для стоек. Могут быть диагональным или продольными. Последние используют чаще всего, они находятся на одной плоскости со стропилами. В то же время первые необходимы, если в местности наблюдается повышенная снеговая или ветровая нагрузка. При ней также желательно выбирать угол подкосов в 45 градусов;
Лежень. Находится в самом низу конструкции. По возможности его располагают на внутренней несущей стене. Его основное предназначение в том, чтобы служить опорой для стоек. На него же крепятся откосы;
Затяжка. Этот элемент соединяет стропильные ноги, располагаясь под ними перпендикулярно. Параллельно он обеспечивает большую жёсткость конструкции;
Ригель. Также соединяет стропильные ноги, но в отличие от затяжки не снизу, а сверху. Устанавливается внахлест. Делают ригель из доски такого же сечения, что и сами стропила;
Обрешётка. Этот элемент устанавливается на завершающем этапе монтирования стропильной конструкции, поскольку он является основанием для покрытия. Состоит из брусьев и досок, которыми параллельно соединяют между собой стропила сверху донизу. Кроме того, что она служит для крепления кровли, обрешётка помогает перераспределять нагрузку от неё. Поэтому расстояние элементов между собой зависит от материала, который будет применяться при покрытии.
Общее представление о значении каждого элемента конструкции существенно облегчит задачу строительства двухскатной крыши своими руками.
Крепление мауэрлата
Каркас из стропил, выполненный своими руками, может крепиться к балкам перекрытия, но в этом случае все нагрузки на строительные конструкции сосредоточатся на местах крепления балок перекрытия. Такой вариант пригоден для небольших легких строений.
Чтобы обеспечить равномерное распределение нагрузки на верхнюю поверхность стен, параллельных коньку будущей крыши, монтируется мауэрлат, который послужит основой каркаса. Для изготовления мауэрлата используется деревянный брус сечением 150×150, 100×150 или 100×100.
К стене он крепится одним из следующих способов
- При помощи металлических шпилек, вмурованных в бетонную балку, залитую по длине стены. Шаг креплений не более 120 см, расположение в шахматном порядке, резьба шпилек не менее М12. Высота выступающей над бетоном части шпильки должна на 30 мм превышать высоту бруса мауэрлата вместе с гидроизоляционным слоем из рубероида. Деревянный брус, в котором сверлятся соответствующие отверстия, притягивается к балке гайками с шайбами;
- При монтаже своими руками кровли с двумя скатами общей площадью менее 250 м2, шпильки для крепления мауэрлата закладываются в стены в процессе ее возведения. Чтобы обеспечить необходимую прочность будущего деревянного каркаса, шпильки следует замуровывать на большую глубину, чем в бетонную балку;
- При помощи проволоки-катанки, вмонтированной в кирпичную кладку не менее, чем за три ряда до верха стены. Данный метод пригоден при монтаже кровельной системы небольшой площади.
https://moydomik.net/krovlya/ustroy-kryshi/259-stropilnaya-sistema-dvuhskatnoy-kryshi-montazh.html#title0
Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками
https://vseokrovle.com/stropilnaja/6-stropilnaja-sistema-dvuskatnoj-kryshi.html#
Какие различия имеют веранды и террасы, пристроенные к дому
Терраса и веранда отличаются друг от друга. Первая всегда расположена за пределами главного сооружения. Вторая же имеет вид небольшой постройки с крышей. Но их объединяет общая черта – обе являются дополнительными строениями.
Веранда имеет все те же функциональные части, что и жилой дом: двери, окна, стены, крышу, даже свой собственный фундамент.
Расположение террасы находится на возвышенной местности, имеет ограждение. Попросту говоря это открытая площадка, расположенная на улице. У веранды и главного дома общий фундамент. Она может быть пристроена дополнительно к сооружению или вместе с ним.
«Открытая веранда» – это терраса, и никак иначе.
Строительство стропильной системы и фронтонов
Стропильная система ломанной двускатной крыши.
Для монтажа потребуется:
- обрезная доска 150х50 мм;
- деревянный брус 150х150 мм;
- прямые доски без дефектов 40-50 мм (для стропил);
- дрель;
- ножовка;
- гвозди;
- саморезы;
- болты;
- шурупы;
- металлические накладки (для стропил), а также кровельный материал (шифер, металлочерепица и т.д.).
Для того чтобы защитить стены от ветра и осадков, необходимо произвести укладку бруса для перекрытия вдоль наружной стены с небольшим выпуском, который должен быть свыше 40 см. Затем укладывают обрезную доску размером 50х150 мм и закрепляют ее гвоздями к перекрытиям, после чего ставят стойки и делают стяжку верхних обвязок. Если мансардная зона будет предназначена для жилых целей, то для балок перекрытия используют деревянный брус 150х150 мм. В любом случае ставить брус необходимо без наклона на стойки стен.
Снаружи стойки необходимо обить горбылем, а в середине утеплить и обить фанерой. Если мансардная крыша устанавливается на перекрытие, сделанное из дерева, то нижний брус не кладут. В этом случае стойки крепят к балкам перекрытия. Затем проводят монтаж мауэрлата – нижней балки, упирающейся в подстропильную ногу. Чтобы избежать намокания от стены, под него расстилают рубероид. Мауэрлат служит зацеплением к стропилам и распределяет нагрузку стен.
После этого приступают к устройству стропильной системы
Стропильная система двускатной крыши требует особого внимания. Важно правильно рассчитать устройство конструкции стропильной системы, так как именно от нее зависит надежность и долговечность всей крыши. Сами стропила составляют каркас крыши и являются ее основой
Затем необходимо установить фронтоны, которые являются продолжением стены и переходят в треугольник крыши с вершиной в коньковом элементе. Для этого, т.е. для обвязки, используют доски размером 50х150 мм. Если при строительстве дома запланирована мансардная зона, то для стропильной конструкции необходимо ставить обвязку с фиксацией обрезной доски, т.е. ребром вверх. Для этого доску кладут ребром на балку и проводят линию вплотную к стропильной системе, делают разрез, а затем ее распиливают. В результате получается подпятник со скошенным концом, который плотно прилегает к плоскости балки. Затем в точку пересечения двух стропил устанавливают доску и спиливают излишки, это обеспечивает абсолютно плотный крепеж конструкции.
Устройство стропильной системы двускатной крыши
Устанавливая стропила, необходимо их скрепить в верхней части с помощью “бабки”, это может быть деревянный брусочек или просто обрезка от доски. Чтобы придать жесткость конструкции, стропила дополнительно закрепляют металлическими накладками, которые можно сделать из оцинкованного железа с помощью электролобзика или электроножниц. Окончательно скрепляют верхние части конструкции ригелем. Затем необходимо проверить качество установки фронтонов, вершины фронтона должны быть на одном уровне. После этого выполнить окончательный крепеж стропильной конструкции, используя не только гвозди, но и скобы и мягкую проволоку.
Затем устанавливаются средние стропила аналогично фронтонам. Вершины их также должны находиться на одном уровне, не имея уклон. Чтобы избежать этого, через верхнюю точку обоих фронтонов натягивают бечевку. По окончании монтажа стропила усиливают подкосами, чтобы избежать провисания и увеличить жесткость. При этом один конец подкоса должен упираться в стойку мансарды. На другом конце подкоса, который должен крепиться к середине стропильной ноги, делается разрез, выпиливается паз и прибивается гвоздями на 200 мм (концы загнуть) через стропильную ногу.
Расчет уклона ската односкатной крыши

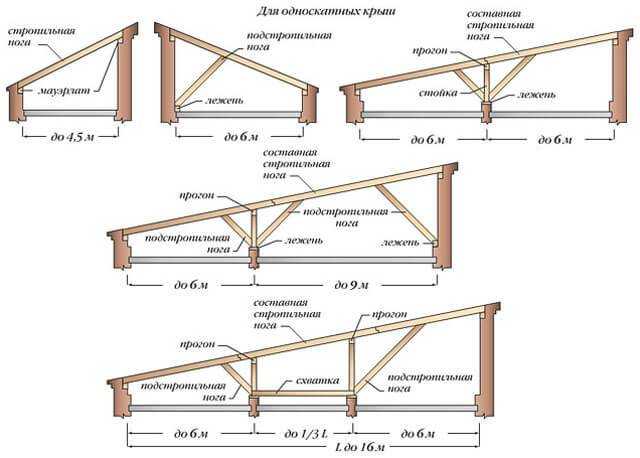

По конструкции наиболее простой считается односкатная крыша. Однако даже такой тип кровли пристройки требует выполнения некоторых подготовительных работ. Первое, что необходимо будет сделать – это выполнить проект крыши. На данном этапе составляется чертеж, на котором указывают планируемый уклон ската.
Стоит отметить, что уклон крыши напрямую влияет на эффективность ее функционирования, а также на долговечность кровельного покрытия. Безусловно, грамотные расчеты позволят существенно упростить и ускорить строительство. Количество используемого кровельного материала для пристройки с односкатной крышей будет увеличиваться по мере возрастания угла наклона ската.
Расчет уклона будет зависеть, в первую очередь, от климатических условий в определенном регионе. Этот угол будет тем круче, чем больше осадков ожидается в зимний период в конкретном регионе. Правильно подобранная величина позволит вовремя и в полной мере отводить дожди и снежные осадки с поверхности кровли. В тоже время, если для конкретной области характерны сильные порывистые ветры, скаты не стоит делать слишком крутыми.
Кровельный материал, которым будет покрыта пристройка к дому с ломаной крышей, также влияет на величину уклона:
- для шиферных или черепичных крыш должен составлять от 22º;
- рубероид, уложенный в 2 слоя, предполагает минимальный уклон в 5º, а в 3 слоя – от 15º;
- уклон крыши из профнастила должен составлять не менее 12º;
- металлочерепичные крыши могут иметь скаты с углом от 14º;
- ондулин, как и рубероид, укладывается на скаты с минимальным уклоном в 6º;
- мягкую черепицу монтируют на кровли со скатами, наклоненными, как минимум, под 11º.
Распространенная практика показывает, что максимальный уклон кровли пристройки к четырехскатной крыше составляет 45º. Стоит отметить, что на выбор угла наклона кровли в значительной степени будут влиять ожидаемые нагрузки на стропильную систему, оказываемые ветром и осадками. Ошибка проектирования может обернуться дополнительными затратами, если пристройка упадет из-за чрезмерных нагрузок.
Возможные трудности и их преодоление при монтаже крыши
При установке двухскатной крыши на гараж можно столкнуться с определенными трудностями, с которыми важно быть готовым справиться. Ниже приведены некоторые из возможных сложностей и способы их решения
Расчет и выбор подходящего материала
Первой трудностью может быть расчет необходимого количества материала и выбор самого подходящего материала для кровельного покрытия. Важным фактором является учет климатических условий, влажности и особенностей местности
При выборе кровельного материала необходимо обратить внимание на его стойкость к атмосферным воздействиям, долговечность и внешний вид
Подробную информацию о различных типах кровельных материалов можно найти в специализированных руководствах и консультации с профессионалами в этой области.
Подготовительные работы
Другой трудностью может быть необходимость выполнения различных подготовительных работ, таких как выравнивание поверхности и установка дополнительных конструкций. Для выполнения этих работ может потребоваться специальное оборудование, инструменты и материалы.
Важно следовать инструкциям и изучить технику безопасности перед началом работ
Работы на высоте
Работы на высоте представляют определенные трудности и риск. При монтаже двухскатной крыши на гараже может понадобиться работать на лестнице или строительных лесах.
Для обеспечения безопасной работы необходимо использовать надежные средства поддержки и приспособления, такие как стремянки, леса или страховочные ремни
Необходимо также принять меры предосторожности, такие как не работать на высоте в плохую погоду, не выходить за пределы безопасной зоны и не перегружать временные конструкции
Работа в команде или найм профессионала
Установка двухскатной крыши может потребовать большого количество работы и физических усилий. Один человек может затрудниться справиться с задачами, особенно если речь идет о большом гараже или сложной форме крыши.
В таком случае, работать в команде или пригласить профессионала может быть разумным решением. Опытный специалист сможет быстро и качественно выполнить монтаж крыши и избежать возможных ошибок или повреждений.
Соблюдение строительных норм и правил
При монтаже крыши очень важно соблюдать строительные нормы и правила безопасности. Нарушение этих правил может привести к слабости и незащищенности конструкции, а также к возникновению проблем в будущем
Перед началом работ необходимо ознакомиться с соответствующими руководствами, инструкциями и консультироваться со специалистами в этой области.
Утеплённая крыша
Если пристройка будет выполнять функцию жилого помещения, да ещё и в холодную погоду, то строителю придётся принимать решение об утеплении крыши. Это уже более сложное сооружение. Такая же конструкция используется и при строительстве двух- и трёхскатных поверхностей.
Утеплённая крыша комплектуется несколькими слоями разнообразных материалов. Необходимо обеспечить выход наружу пара из помещения, не допустить протечки воды внутрь дома, создать теплоизоляционный слой, обеспечить этим слоям механическую защиту и сверху, и снизу. Для каждой из этих функций применяется соответствующий материал.
Конструкция утеплённой крыши ФОТО: stroyday.ru
