Вальмовая крыша

Виды четырехскатных крыш.

1. Конструкция простой вальмовой крыши включает в себя два треугольных (вальмовых) ската и два трапециевидных ската. Для ее строительства используются приемы выполнения накосных стропил четырехскатной кровли и наклонных стропил двускатной.

2. Конструкция полувальмовой крыши состоит из двух срезанных треугольных (вальмовых) скатов, под которыми расположен фронтон, а также из двух трапециевидных. Такое устройство кровли позволяет произвести установку мансардного этажа с панорамными окнами без снижения надежности крыши.

3. Отличие шатровой крыши от обычной вальмовой состоит в том, что ее скаты имеют совершенно одинаковую форму равнобедренных треугольников, которые сходятся в одной точке.

Более сложная по конструкции четырехскатная крыша предусматривает наличие вертикальных чердачных окон, фронтонов и примыкание к каким-либо частям постройки. Установить такую крышу самостоятельно очень сложно, поэтому лучше воспользоваться услугами профессиональных мастеров, или же взять за основу готовый проект.

Что дешевле – скатная или плоская крыша?

Какая кровля дешевле – плоская или скатная? Бытует мнение, что скатная. Это заблуждение. Достаточно посмотреть на современные многоэтажные жилые здания: у большинства из них плоские крыши. А, как известно, перед строительством таких зданий тщательно оценивают, какие решения дешевле.

Дело в том, что даже в чердачной скатной крыше есть большое число элементов, которые в совокупности обуславливают её высокую стоимость. Судите сами: чердачное перекрытие с утеплением, стропильная система, гидроизоляция, карнизные и фронтонные свесы, подшивки этих свесов, система снегозадержания, водосточные воронки и желоба.

Причём, желоба устанавливают вдоль всех скатов, и потому длина желобов довольно большая, плюс – требуется немало водосточных воронок и труб: чем больше площадь и сложнее геометрия крыши, тем больше их нужно. Кроме того, проложенные в желобах и трубах греющие кабели – это тоже немалые затраты. Прибавим к этому недешёвый кровельный материал и комплектующие для него, необходимые для обустройства коньков, ендов, мест примыканий и пр. Прибавим и кровельные проходки для труб, антенн. Если же крыша мансардная, то её цена ещё выше.

С плоской всё проще. Её стоимость складывается из стоимости перекрытия, пароизоляции, утепления, разуклонки, гидроизоляции и воронок с водосточными желобами. Притом, как уже говорилось, для кровли среднего по площади дома нужно всего две воронки и два водосточных жёлоба. И хотя их тоже нужно обогревать кабелями, система антиобледенения обойдётся намного дешевле, чем в случае скатной крыши.

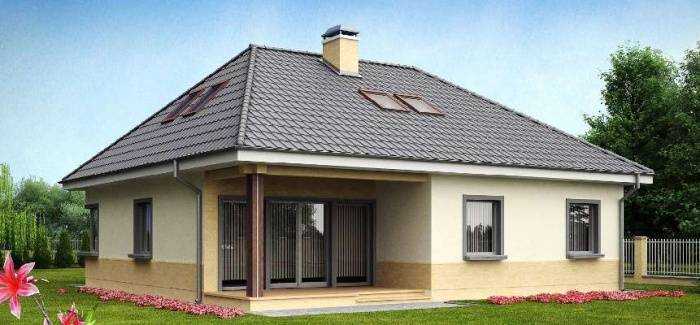

Четырехскатная крыша

Не менее популярной в последнее время является и четырехскатная крыша, которая от первого вида отличается наличием четырех скатов разной формы. Два ската такой кровли имеют треугольную форму, а два трапециевидную. Такая кровля не требует обустройства фронтонов. А для освещения чердачного помещения могут использоваться окна, устанавливающиеся непосредственно на ее скатах.

Такой тип крыши может еще называться вальмовым. В этом случае вальма – это треугольные скаты. В том случае, если кровля состоит из четырех одинаковых скатов, соединенных в верхней точке, то такой тип называется шатровым. Такие кровли, как нельзя лучше подходят для областей, характеризующихся мягким климатом.

Такая кровля очень практична, так как в том случае, если позволяют размеры чердачного пространства, может быть обустроена мансарда либо полноценное помещение для хозяйственных целей.

Это тоже нужно почитать:

Монтаж обрешетки, пароизоляции, гидроизоляции

Обустройство разных слоев четырехскатной крыши требует внимательного отношения к каждому этапу работ.

Каждый укладываемый слой несет свою функцию, все слои в совокупности образуют единую систему, которая обеспечивает защиту сооружения.

Укладка обрешетки

Обрешетка — деревянная конструкция, состоящая из брусьев, расположенных поперек стропильных ног. Оптимальное сечение брусков обрешетки — 50х50 мм.

Перед монтажом доски обрешетки требуют обработки антисептическими средствами.

Обрешетку монтируют либо сплошным слоем, либо шагом 100-150 мм (в зависимости от внешнего покрытия).

Крепить обрешетку следует гвоздями.

Монтаж обрешетки

Монтаж пароизоляции

Пароизоляционную пленку устанавливают для того, чтобы предотвратить попадание влаги в теплоизоляционный слой. Пленку пароизоляции крепят к доскам обрешетки степлером внахлест. Места нахлеста заклеивают скотчем.

При этом необходимо следить за тем, чтобы пленка плотно прилегала к доскам. В местах оборудования труб или окон можно применять каучуковые или полиуретановые клеящие ленты.

ОСТОРОЖНО!

Пароизоляционный материал не должен огибать доски обрешетки, чтобы не допустить образование мест для скопления воды.

Водяные пары имеют высокую проникающую способность, поэтому монтаж пароизоляции — очень ответственный этап работ.

Монтаж пароизоляции

Установка гидроизоляции

После монтажа утеплителя укладывают гидроизоляцию. Гидроизоляция не пропускает скопившуюся в подкровельном пространстве влагу внутрь кровельного пирога. Как и теплоизоляционную пленку, гидроизоляцию укладывают внахлест и стыки проклеивают.

Особенно важно правильно уложить пленку в коньковой части. Коньковая область наиболее подвержена скоплению паров конденсата

Важность каждого этапа по монтажу кровли вальмовой крыши нельзя недооценивать и тем более отказаться от монтажа какого-либо элемента. Монтаж гидроизоляции. Монтаж гидроизоляции

Монтаж гидроизоляции

Вальмовые крыши считаются самыми прочными и долговечными. Их устанавливали более ста лет назад, и такие конструкции зарекомендовали себя как надежные и выносливые.

Виды четырехскатных крыш

Четырехскатные крыши бывают шатровыми, вальмовыми, полувальмовыми.

Крыша шатровая. Состоит из четырех треугольных плоскостей, вершины которых сходятся в одной точке. Ее основание может быть квадратным или прямоугольным, а скаты соответственно — одинаковыми по параметрам или парными.

Крыша вальмовая. В ее торцах располагаются две треугольные плоскости, а два фасадных ската выполняют в форме трапеции. Треугольные скаты называют вальмами.

Крыша полувальмовая. Отличается наличием ломаной конфигурации треугольных скатов, состоящих в верхней части из треугольника, а в нижней – из трапеции.

Виды вальмовых крыш

Вальмовая крыша имеет множество вариаций, которые отличает внешний вид и внутреннее устройство:

• Вальмовая. Классический, канонический вариант крыши, состоящей из четырех скатов – двух трапециевидных и двух треугольных. Скаты заканчиваются на одном уровне, а в верхней части встречаются в коньковом соединении. Чаще всего таким образом перекрывают помещения прямоугольной формы.

• Полувальмовая голландская. Ее устройство отличается от классической укороченными вальмовыми скатами, которые не полностью заменяют фронтоны, а сокращая их до трапециевидной формы. Вальмы могут быть совсем крошечными, практически декоративными или достаточно большими для установки слухового окна, которое смотрится очень уместно.

• Полувальмовая датская. Можно поспорит, к какому типу крыш она относится – двухскатному или четырехскатному. Ее «изюминка» в том, что вальмы начинаются не от самого конька, а ниже, оставляя под ним маленький фронтон треугольной формы, который используют для оборудования вертикального освещения.

Что обойдется дешевле?

На первый взгляд может показаться, что построение вальмовой конструкция будет иметь более высокую стоимость, по сравнению с крышей в два ската. И действительно, строительство вальмовой кровли требует более сложных расчетов, а значит, привлечения опытных специалистов.

Еще один нюанс, который важно учитывать – наличие отходов. При строительстве четырехскатной крыши вероятно наличие большого количества отходов. Зачастую приходится подгонять кровельные элементы, чтобы уложить их на вальмовые скаты в форме правильных треугольников и трапеций

Зачастую приходится подгонять кровельные элементы, чтобы уложить их на вальмовые скаты в форме правильных треугольников и трапеций

Зачастую приходится подгонять кровельные элементы, чтобы уложить их на вальмовые скаты в форме правильных треугольников и трапеций.

Но следует учитывать, что при строительстве двускатных крыш, в торцах дома, где отсутствуют скаты, устраиваются фронтоны, и стоимость конструкции значительно увеличивается.

Таким образом, при подсчете расходов на строительство кровельных конструкций, можно убедиться, что системы в два ската стоят дешевле, примерно на 30%.

Но если подсчитать общую стоимость, куда будут включены все расходы (в том числе, и стоимость возведения фронтонных поверхностей), то окажется, что стоимость двускатной и четырехскатной конструкций отличается незначительно.

Нюансы проектирования

Проектирование дома под четырехскатной крышей в обязательном порядке должно быть проведено грамотно и безошибочно. Для выполнения этой ответственной работы нанимают квалифицированных специалистов.

Проект и строительство двускатной крыши более просты. При наличии минимального опыта это можно сделать и самостоятельно.

Использование подкровельного пространства

Двускатная крыша более проста во всех отношениях. Даже при наличии недостатков в проекте, они не будут бросаться в глаза.

Есть возможность организовать в подкровельном пространстве просторное помещение, установить большие окна и балконные двери. При четырехскатном типе крыши подкровельное помещение будет менее просторным. Организовывать его гораздо сложнее.

Но, при правильно организованной вентиляционной системе, и под четырехскатной крышей можно обустроить отличную жилую мансарду.

Она будет равномерно прогреваться солнцем, и пребывание в ней будет приятным и комфортным.

Эстетика

Строения под кровлей в четыре ската предполагают более строгий дизайн, лаконичную и простую форму. Нет нужды в украшающих кровельных элементах. На двускатной крыше флюгер или нарядное мансардное окно смотрятся вполне естественно и гармонично.

Ее плюсы и минусы

В России чаще отдают предпочтение четырехскатным конструкциям классического вальмового типа. Особенностями их стропильных систем определяются основные достоинства.

Кровле такого плана не страшны сильные ветра, минимизированы возможные разрушения в местах свеса карнизов.

Кроме того, отсутствие фронтона дает значительную экономию времени и средств.

• Дома под крышами четырехскатного типа имеют законченный и эстетичный внешний вид. Существует необычные, уникальные проекты домов такого типа.
• Четырехскатные кровли равномерно прогреваются солнцем, обеспечивая комфортные условия для проживания. Температурные показатели в таких домах оптимальны.
• Под четырехскатной крышей устраивают уютные, хорошо освещенные мансардные помещения.

Недостатки связаны главным образом со сложностью и дороговизной конструкции:

• Проекты четырехскатных кровель более сложны как в разработке, так и в исполнении.
• Крыша достаточно тяжела, поэтому стены, принимающие ее, должны быть должным образом укреплены.
• Большая площадь ковли – причина значительных теплопотерь. Стены здания должны быть качественно теплоизолированы.
• Для строительства четырехскатного покрытия требуется большое количество кровельных материалов.
• Для финишной обработки такой конструкции требуется дорогое и качественное кровельное покрытие. Четырехскатная крыша хорошо видна с любой точки.
• Устройство подкровельного помещения обходится дороже. Это объясняется тем, что требуется возводить дополнительные стенки по периметру подкровельного пространства.
• Конструкция довольно сложна, поэтому для ее разработки требуется нанимать квалифицированных специалистов.

Четырехскатные крыши сами по себе смотрятся эффектно, дорого и не требуют дополнительных украшающих элементов. Достаточным украшением являются для них мансардные окна.

Угол наклона односкатной крыши

Чем больше угол, тем выше парусность. Поэтому скос кровли всегда должен быть направлен в сторону наиболее частых ветров. Таким образом снижается нагрузка во время большого шторма

Важно учесть при расчетах и климатическую зону

Небольшой наклон может стать причиной скопления большого количества снега. Если его вовремя не убрать, дождаться образования наледи, крыша под ее значительным весом в лучшем случае прогнется, а в худшем – проломится.

Естественный сход по кровле осадков – не менее важная причина при учете поверхности и прочности покрывных материалов. Шершавые виды лучше подойдут для засушливых регионов, гладкие – для мест, славящихся обильными дождями и снежными зимами.

Оптимальные значения для черепицы:

• металлическая, керамическая и цементно-песчанная – не менее 6 градусов;
• битумная – не меньше 12.

Предельные значения для листовой кровли:

• шифер, профнастил, ондулин – минимум 6 градусов;
• медь, оцинкованные листы (цинк-титановые) – от 17;
• плиты из асбестоцемента – от 27.

При выборе кровельных материалов стоит перепроверять информацию. Иногда заявленные величины уклона для покрытия, указанные изготовителем, не совпадают с ГОСТом. Сам расчет лучше доверить профессионалам, потому что нюансов много, особенно у габаритных строений.

После определения величины наклона одну из несущих стен доводят до уровня, который обеспечит выполнение проекта.

Чтобы обеспечить сток воды и защитить стены от намокания, кровля выносится в среднем на 600 мм. Для технических построек минимум для свеса составляет – на 20–25, для двухэтажных жилых коттеджей и особняков – до 1200 мм.

Значение имеет и эстетика всего здания. Для определения собственных предпочтений, перед созданием проекта, можно воспользоваться компьютерными программами. Это позволит увидеть не только целиком всю кровлю, но и ее гармоничное сочетание с домом.

Виды стропильных систем

При строительстве четырехскатной стропильной системы особенное внимание должно уделяться достаточно мощному основанию начиная с фундамента и заканчивая несущими стенами объекта. Данная конструкция возводится на мощных опорных сооружениях, которые должны соответствовать строительным нормам. Существует несколько видов четырехскатных стропильных систем, отличаются они в первую очередь конструкцией самих стропил, а отсюда, формой и этапами монтажа

Виды четырехскатных стропильных систем:

Существует несколько видов четырехскатных стропильных систем, отличаются они в первую очередь конструкцией самих стропил, а отсюда, формой и этапами монтажа. Виды четырехскатных стропильных систем:

• Шатровые — это четыре треугольных ската, сходящиеся вверху в одной точке, отсутствие конькового прогона;
• Вальмовые, классические конструкции — состоит из двух скатов треугольной формы и двух условно напоминающих трапецию, имеют конек, в отличие от шатровой;
• Полувальмовые — состоят из четырех скатов, но торцевые скаты (вальмы) не доходят до карниза.

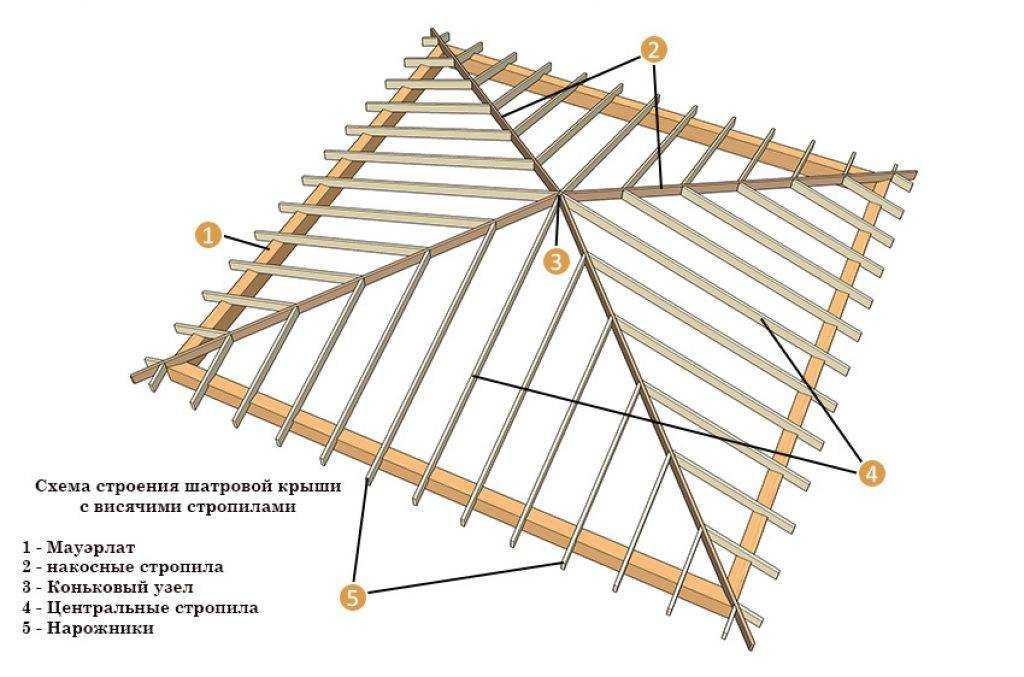

Шатровые крыши

Шатровая крыша бывает не только четырехскатной, она может иметь несколько необычную форму со множеством скатов и соответственно углов. Такой «шатер» органично смотрится на круглом строении, так как сам является симметрично круглым. Мы же будем рассматривать шатровую крышу с четырьмя скатами, каждый из которых имеет форму равнобедренного треугольника.

На шатровой кровле, при правильно выполненном уклоне, снеговые сугробы не задерживаются, что не создает дополнительной нагрузки. Также при качественно выполненном «скелете», такая система устойчива к ветровым нагрузкам.

Данную конструкцию не рекомендуют возводить на объектах с большой площадью, так как устройство может получиться непрочным. Такую кровельную систему возводят, если соблюдены следующие условия:

• покрываемый объект должен иметь квадратную форму;
• внутри объекта обязательное наличие несущей опоры либо стены.

Последний пункт подразумевает собой наличие в конструкции стойки, которая будет опираться на опору, а сверху будет поддерживать место соединения стропил.

Вальмовые

Вальмовыми называют торцовые скаты. Они проходят от конька до карниза. Другие скаты имеют трапецеидальную форму. Вальмовая конструкция предполагает угол уклона менее 40 градусов, а также присутствие диагональных усиленных стропил, которые крепятся к углам постройки.

Диагональные (накосные) стропила исполняют роль основных поддерживающих элементов, поэтому изготавливаются из крепкого бруса или сдвоенной доски.

Монтировать стропильную систему достаточно не просто. Прежде чем приступать к монтажу следует тщательно произвести расчет

Уделить внимание следует соотношению двухскатного и вальмового элементов. Это определит, насколько качественным будет сооружение. Устройство системы начинают с мауэрлата, с обязательной укладкой под него двухслойной гидроизоляции

Устройство системы начинают с мауэрлата, с обязательной укладкой под него двухслойной гидроизоляции.

Полувальмовые — ломаные

Также этот тип конструкции относят и к двухскатной ломаной конструкции. Полувальмовые крыши очень удобны для строительства большой мансарды, является самым популярным вариантом для загородного строительства, поскольку полезное пространство умножается почти на два раза.

Полувальмовая четырехскатная кровля

При устройстве данной системы в первую очередь возводят каркас, который будет играть роль опорной базы для прогонов, поддерживающих стропильные ноги. Рекомендуется разбить строительство «скелета» на три этапа:

1. Создать п-образные элементы, состоящие из стоек и мансардных балок перекрытия.
2. Монтаж трех прогонов, два из которых крепятся к углам п-образных элементов, а один выступает в роли конькового прогона и укладывается по центру мансардных балок на две стойки.
3. Завершающая часть — монтируются стропильные ноги.

Составляющие стропильной конструкции:

• Мауэрлат – основание всей системы;
• Прогон – рекомендуется применять не менее трех прогонов;
• Кобы́лка — удлиняет стропильную ногу – элемент для свеса и обрешетки;
• Наро́жник — укороченная стропильная нога;
• Затяжки – используются для крепления элементов системы;
• Обрешетка – монтируется после устройства и укрепления всей системы;
• стропила рядовые – крепятся от мауэрлата к коньковому прогону;
• стропила диагональные (накосные) – монтируются от углов мауэрлата.

Преимущества и недостатки четырехскатных крыш

Прежде всего следует рассмотреть плюсы и минусы четырехскатной крыши для беседки, что позволит разобраться с целесообразностью ее обустройства. И следует отметить, что преимуществ у таких конструкций немало:

1. Привлекательный внешний вид. В отличие от двухскатной крыши, такие кровельные конструкции выглядят более интересно, являясь отличным вариантом для прямоугольных и квадратных беседок.

1. Для создания четырехскатной крыши для беседки своими руками подходят любые виды кровельного материала.
2. Такая крыша не препятствует свободному обзору из беседки.
3. Практичность и надежность. Ввиду низкой парусности такие конструкции способны выдержать высокие ветровые нагрузки. При правильном расчете угла наклона ската можно также избежать скоплений снежных масс в зимний период.
4. Крыша данного типа не нуждается в серьезном ремонте.
5. Сделав четырехскатную крышу беседки своими руками с большими свесами, можно достичь своеобразного эффекта теплоизоляции. В таких конструкциях в течение долгого времени удерживается тепло, что является особенно актуальным для посиделок в прохладные осенние вечера.
6. Благодаря тому, что скаты находятся со всех сторон, обеспечивается лучшая защита от дождевой воды.

Четырехскатная крыша в китайском стиле — края в этом случае немного подогнуты

Помимо преимуществ, конструкция четырехскатной крыши для беседки имеет и определенные недостатки, основным из которых является необходимость точного расчета и замеров.

Виды стропильных систем

При строительстве четырехскатной стропильной системы особенное внимание должно уделяться достаточно мощному основанию начиная с фундамента и заканчивая несущими стенами объекта. Данная конструкция возводится на мощных опорных сооружениях, которые должны соответствовать строительным нормам

Существует несколько видов четырехскатных стропильных систем, отличаются они в первую очередь конструкцией самих стропил, а отсюда, формой и этапами монтажа. Виды четырехскатных стропильных систем:

• Шатровые — это четыре треугольных ската, сходящиеся вверху в одной точке, отсутствие конькового прогона;
• Вальмовые, классические конструкции — состоит из двух скатов треугольной формы и двух условно напоминающих трапецию, имеют конек, в отличие от шатровой;
• Полувальмовые — состоят из четырех скатов, но торцевые скаты (вальмы) не доходят до карниза.

Шатровые крыши

Шатровая крыша бывает не только четырехскатной, она может иметь несколько необычную форму со множеством скатов и соответственно углов. Такой «шатер» органично смотрится на круглом строении, так как сам является симметрично круглым. Мы же будем рассматривать шатровую крышу с четырьмя скатами, каждый из которых имеет форму равнобедренного треугольника.

На шатровой кровле, при правильно выполненном уклоне, снеговые сугробы не задерживаются, что не создает дополнительной нагрузки. Также при качественно выполненном «скелете», такая система устойчива к ветровым нагрузкам.

Данную конструкцию не рекомендуют возводить на объектах с большой площадью, так как устройство может получиться непрочным. Такую кровельную систему возводят, если соблюдены следующие условия:

• покрываемый объект должен иметь квадратную форму;
• внутри объекта обязательное наличие несущей опоры либо стены.

Вальмовые

Вальмовыми называют торцовые скаты. Они проходят от конька до карниза. Другие скаты имеют трапецеидальную форму. Вальмовая конструкция предполагает угол уклона менее 40 градусов, а также присутствие диагональных усиленных стропил, которые крепятся к углам постройки.

Диагональные (накосные) стропила исполняют роль основных поддерживающих элементов, поэтому изготавливаются из крепкого бруса или сдвоенной доски.

Монтировать стропильную систему достаточно не просто. Прежде чем приступать к монтажу следует тщательно произвести расчет

Уделить внимание следует соотношению двухскатного и вальмового элементов. Это определит, насколько качественным будет сооружение

Полувальмовые — ломаные

Также этот тип конструкции относят и к двухскатной ломаной конструкции. Полувальмовые крыши очень удобны для строительства большой мансарды, является самым популярным вариантом для загородного строительства, поскольку полезное пространство умножается почти на два раза.

Полувальмовая четырехскатная кровля

При устройстве данной системы в первую очередь возводят каркас, который будет играть роль опорной базы для прогонов, поддерживающих стропильные ноги. Рекомендуется разбить строительство «скелета» на три этапа:

1. Создать п-образные элементы, состоящие из стоек и мансардных балок перекрытия.
2. Монтаж трех прогонов, два из которых крепятся к углам п-образных элементов, а один выступает в роли конькового прогона и укладывается по центру мансардных балок на две стойки.
3. Завершающая часть — монтируются стропильные ноги.

Составляющие стропильной конструкции:

• Мауэрлат – основание всей системы;
• Прогон – рекомендуется применять не менее трех прогонов;
• Кобы́лка — удлиняет стропильную ногу – элемент для свеса и обрешетки;
• Наро́жник — укороченная стропильная нога;
• Затяжки – используются для крепления элементов системы;
• Обрешетка – монтируется после устройства и укрепления всей системы;
• стропила рядовые – крепятся от мауэрлата к коньковому прогону;
• стропила диагональные (накосные) – монтируются от углов мауэрлата.
