Этапы устройства теплого водяного пола с бетонном основании

Заливка стяжки и монтаж системы

Полный комплекс монтажных работ представляет собой последовательность действий в зависимости от конкретной ситуации.

Технология заливки стяжки и укладки в нее теплого пола:

1. Тщательная подготовка основания: необходимо расшить все трещины, обработать их глубоко проникающей грунтовкой и замазать шпаклевкой. Такую смесь можно заменить монтажной пеной, предварительно смочив и очистив щели. С поверхности удаляется пыль и грязь.
2. При необходимости выполняется гидроизоляции. Если предполагается укладка утеплителя, то эту процедуру производят выборочно, покрывая только стыки и нестабильные участки.
3. При значительных перепадах заливается первый слой стяжки, который представляет собой цементную смесь с добавками пластификатора и фиброволокна.
4. Утеплитель укладывается на высохшую основу, для этого используется пенопласт или пеноплекс. Материал распределяют в шахматном порядке на поверхности и фиксируют на специальный клей, которым также промазывают края.
5. Сверху натягивается слой гидроизоляции или заливается стяжка.
6. Производится монтаж армирующего материала. Это может быть определенный вид сетки, который располагают на некотором удалении от половой поверхности.
7. На арматуру монтируется выбранная система электрического теплого пола. Каждый уложенный элемент должен располагаться точно по составленной схеме. Но если армирование проводится при помощи фиброволокна, а основа представляет собой монолитную цементную или бетонную основу, то обогреватель располагается непосредственно на поверхности.
8. После проверки правильности соединений и тестирования системы по установленным маякам заливается финишный слой стяжки. Для этого отлично подходят специальные растворы.
9. По прошествии определенного времени выполняется декоративная облицовка.

Стяжку может заменить плиточный клей, но этот вариант подходит только при облицовке плиткой

Таким образом, общая технология укладки конструкции не представляет большой сложности, если правильно разработать этапы.

Понять процесс укладки теплого пола в стяжку поможет обучающее видео:

Фибра для стяжки: характеристики

Армирование пола считается необходимым процессом, так как армирующая сетка для стяжки позволяет повысить его прочностные характеристики и позволяет предотвратить преждевременное растрескивание поверхности. Для обустройства теплой поверхности пола желательно использовать утепленную пенопластом стяжку. Армосетка применяется в облицовочных процессах, так как она считается своего рода связующим элементом между стеной и облицовочным покрытием. Помимо этого, армированная сетка применяется при проведении работ с пенопластом, так как без армирования при высыхании клея, его поверхность может растрескиваться.

Фибра для стяжки бетонного пола имеет очень важное значение, так как именно от правильности выбранного материала зависеть будет ли покрытие:

• Вспучиваться;
• Трескаться;
• Проседать.

Используя фибру для стяжки, можно быть уверенным в том, что бетонный пол не будет проседать и трескаться

Идеальная основа для выполнения основания напольного покрытия обязательно должна обладать такими характеристиками как равномерность, нулевой уровень и отсутствие каких-либо дефектов и повреждений. Подобного эффекта можно добиться, применяя только материалы очень высокого качества. Стяжка для обустройства бетонного пола считается достаточно хрупкой конструкцией и со временем она может легко прогнуться или растрескаться. Чтобы цементно-песчаная смесь была более прочная и устойчивая, нужно использовать специальные наполнители.

Одним из таких материалов считается фиброволокно, которое представляет собой особую структуру, состоящую из отдельных волокон.

Фибра может быть нескольких видов, а именно:

• Металлическая;
• Полипропиленовая;
• Базальтовая.

Основной целью материала считается улучшение основных качеств раствора, предназначенного для обустройства черновой стяжки. Благодаря применению этого волокна проблему с неровностями и трещинами можно очень быстро и легко устранить. Фиброволокно широко применяется для выполнения напольного основания в квартире или для обустройства частного дома. Этот материал может стать полноценной заменой армированной сетки.

Статья по теме: Шторы в итальянском стиле — 21 фото в интерьере

Укладка контуров обогрева

Для устройства контуров обогрева используются трубы из термостойкой пластмассы. Они должны укладываться петлей единым контуром. При этом он, по возможности, не должен обладать стыками. Если получилось так, что приходится соединять трубы в середине, то нужно использовать соединительные муфты, которые зажимаются обжимочным прессом, т.к. они обеспечивают наиболее надежное соединение. Муфты, которые собираются на резьбе или другими способами, в последующем могут допускать утечки. Но вернемся к контурам. Их число и длина должны быть прописаны в проекте. Все они должны иметь начало и конец в точках соединения коллектора. Распределительный коллектор может быть закреплен на стене или спрятан в специальном ящике. Все опять же определяется в проекте.

Далее уложенные трубы необходимо зафиксировать. Самым надежным способом является фиксация пластиковыми или металлическими хомутами. Для фиксации трубы закрепляются к арматурной сетке. Промежутки между точками крепления 35 см.

Для защиты труб от истирания в точке выхода из пола (на подъеме к коллектору) на них накладываются защитные уголки.

Излишки труб обрезаются специальными ножницами для металлопластиковых труб. Обрезку необходимо совершать под углом 90⁰. Это необходимо точно соблюдать для избежания неплотного соединения в фитинге, которым происходит соединение трубы с коллектором. Тут вам нужно учесть, что диаметры стыковочных узлов должны соответствовать друг другу.

Следующим этапом будет заполнение системы водой и проверка на герметичность – опрессовка. Ну а далее уже происходит процесс настройки работы распределительного коллектора.

Определение мест утечки воды в трубах: методы и приборы.

Эффективным устройством для обнаружения протечек капельной воды в домах и квартирах, которые сложно найти другими приборами, является глубиномер. Глубиномер используется для измерения влажности поверхности материала, не открывая ее.

Есть много причин и методов обнаружения скрытых протечек воды. Скрытые утечки воды иногда трудно обнаружить, и вызов поисковика — отличный способ начать контролировать ситуацию и предотвратить серьезные повреждения и дорогостоящий ремонт.

Есть много признаков, которые помогут вам определить, есть ли в вашем доме протечка воды. Некоторые из них очевидны, а некоторые нет. Если в вашем доме обнаружится какая-либо из этих проблем, скорее всего, у вас протечка воды.

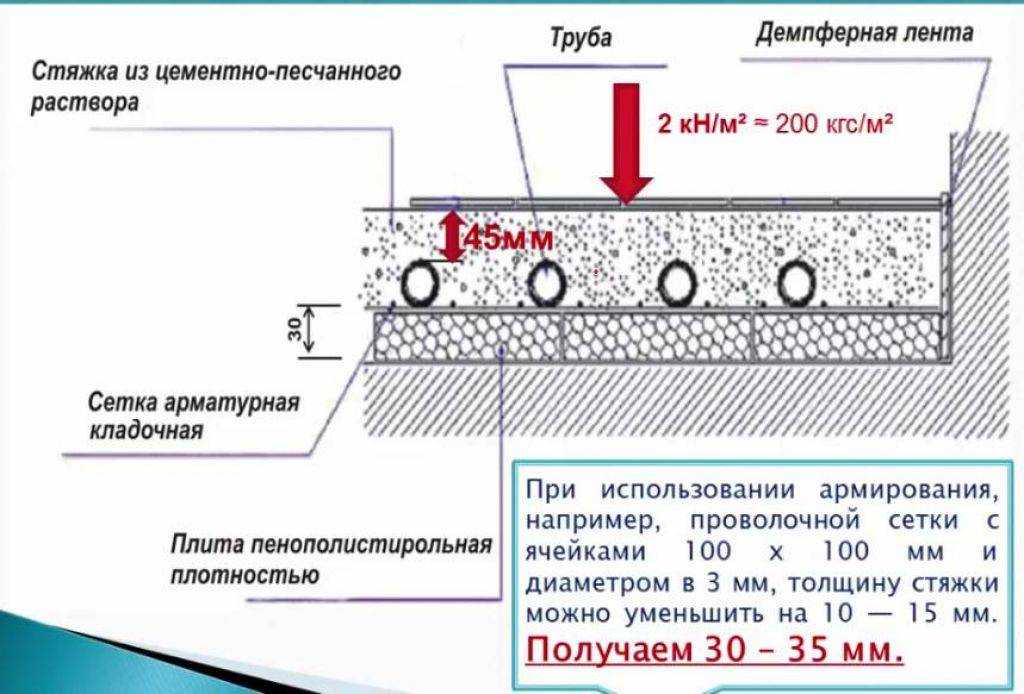

Шаг 5. Заливка стяжки под теплый пол

Завершающую стяжку делают после проверки системы отопления.

В трубы заливается вода и подается давление. Если за сутки не возникло протечек и больших расширений в трубах, заливают стяжкой теплый пол.

В электрическом полу проверяется система, а после она обесточивается и снимается терморегулятор до завершения отделочных работ.

Температура в помещении во время заливки раствора должна быть плюсовой. Пол должен заливаться за раз в одном помещение. Частичная заливка возможна в комнате с разными уровнями слоев.

Желательно делать отверстия в стяжке тонким металлическим предметом. Прокалывание позволит устранить образование воздушных пустот, поскольку воздух под тяжестью слоя не сможет сам выйти. А прокол решит эту проблему.

В больших помещениях после укладки элементов теплого пола делают маяки. Это своеобразные уровни, ориентируясь на которые, делают ровную стяжку. Располагаются они в полуметре от стены. Ширина между ними должна быть меньшей, чем у правила.

Маяки делают из металлического профиля, деревянных брусьев и из раствора. Независимо от вида маяк должен быть зафиксирован на поверхности пола.

Бетонирование теплого пола начинается с дальнего угла комнаты и заканчивается у двери. Приготовленный раствор высыпается между маяками и равномерно распределятся по поверхности, так чтоб раствор не был выше уровня маяка.

Специалисты советуют в небольших помещениях по периметру пола, от стены и до нагревательного кабеля, оставить полосу шириною 10-15 см. Она станет опорой для верхней бетонной стяжки.

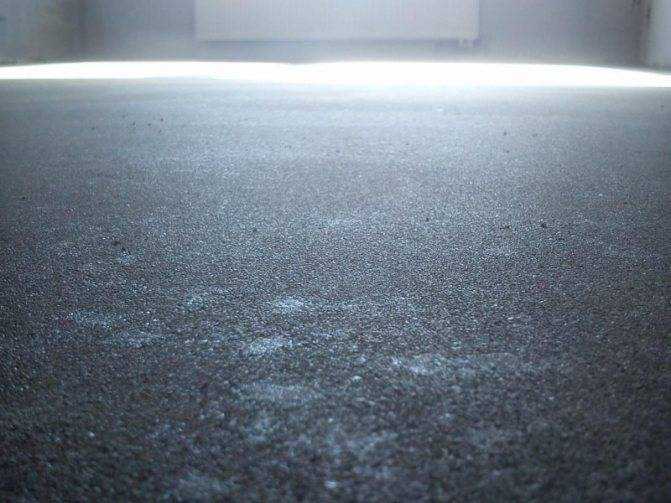

После заливки раствора следует создать надлежащий уход за стяжкой. Для этого на протяжении недели 2-3 раза в день поверхность теплого пола смачивают водой, поскольку раствор должен затвердевать, а не высыхать.

Электрический теплый пол следует включать после полного высыхания стяжки. Кабель, включенный сразу после монтажа, повредится.

Как видим, устройство стяжки под теплый пол не сложное

Важно соблюдать необходимые технологии по изготовлению раствора и использовать качественный цемент. Спешить в этом деле нельзя, поскольку от правильного устройства зависит качество напольного покрытия и срок эксплуатации системы теплый пол

Что выбрать в качестве гидроизоляции

Для бетонного чернового основания необходимо подобрать хороший гидроизоляционный материал, чтобы в случае протечек не испортить всю систему и препятствовать проникновению воды к соседям снизу, если они есть.

Теплый пол из сшитого полиэтилена

Схема устройства пирога для теплого пола с гидроизоляцией

• рулонный рубероид;
• полиэтиленовая пленка. Она должна быть плотной, минимум 200 мкр;
• мастика – представляет собой наилучший гидроизоляционный материал, именно ее рекомендуют специалисты при обустройстве водяного пола многоэтажных домах.

Технология укладки гидроизоляции:

При использовании рулонных битумных материалов их раскатывают на предварительно выровненную поверхность (можно использовать тонкую стяжку или грунтовку). Материал раскраивают прямо в помещении, полотна размещают внахлест (припуски 3 см). Нижняя поверхность полотна прогревается с помощью горелки и приклеивается к основанию

Особое внимание следует уделить местам стыков;

Полиэтиленовая пленка раскраивается также в комнате. Следует делать припуски на стену по всему периметру (достаточно 10 см)

Полотна размещаются внахлест (оставляя на швы 10 см), соединяются скотчем. Этот материал не рекомендуют использовать в деревянном доме с балочным перекрытием;
Жидкая мастика наносится кисточкой или с помощью строительного пульверизатора по всему периметру комнаты. Необходимо делать слой в 2 см и следить, чтобы не было пропусков. Мастика проникает во все поры, создавая идеальный водонепроницаемый контур.

Как устроен теплый водяной пол?

Укладка системы может быть выполнена двумя вариантами – своими силами и с привлечением специалистов. В первом варианте вы сможете сэкономить свои средства, но вам придется вникать во все тонкости работы и устройства системы, чтобы не допустить серьезных ошибок. Во втором варианте будет все проще – специалисты самостоятельно проведут все работы, а вам не потребуется изучение всей работы. В этом есть свой плюс, но это все будет стоить определенных денег. Здесь нужно понять, что вам интереснее – экономия средств или экономия своего времени и сил.

В целом можно сказать, что укладка теплого пола не является чересчур сложной задачей, с его устройством с может разобраться каждый. С работой вполне можно справиться своими руками. Главным в этом деле является соблюдение технологии работы и соответствие правилам.

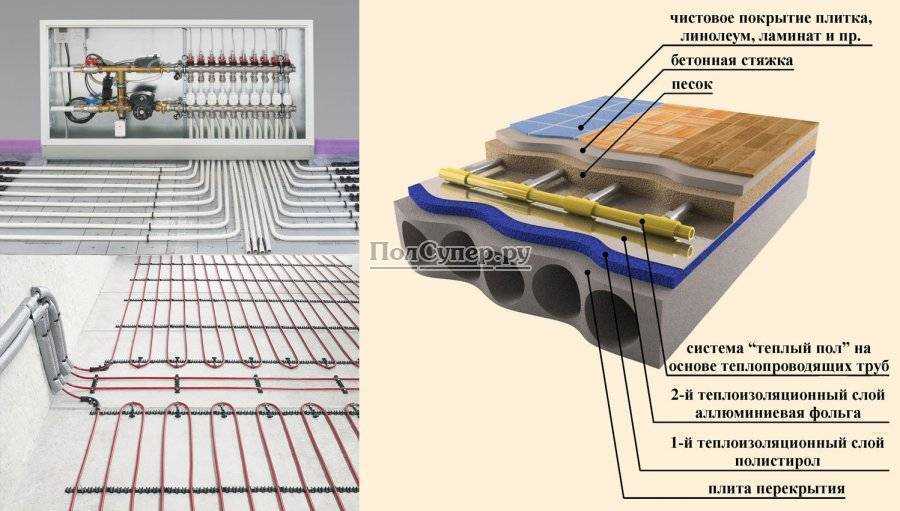

Для начала стоит понять схему теплого пола. Ее необходимо монтировать на бетонное основание с устройством армированной стяжки. В целом конструкцию теплого пола можно разделить на следующие составляющие:

1. Черновое основание;2. Гидро- и теплоизоляция;3. Контур теплого пола;4. Армированная стяжка;5. Чистовое напольное покрытие.

При обустройстве «пирога» теплого пола для начала необходимо создать рабочий проект, в котором должна быть отражена следующая информация: нагрузка, местонахождение коллекторов и контролирующих устройств и непосредственно обогревающих контуров. Помимо этого необходимо определиться с типом используемых труб и их диаметрами, протяженностью контуров и методами их монтажа. Создание проекта необходимо при любом раскладе, не зависимо от того будете ли вы выполнять работу своими силами или доверите это профессионалам. По сути он является паспортом системы и его необходимо хранить. В принципе вы без проблем сможете заказать проект у специалистов, а все операции выполнить своими руками.

Дополнительные советы

Ламинат в сочетании с ТП – хорошее решение для жилых домов. Чтобы улучшить его эффективность, нужно соблюдать такие рекомендации:

1. Установка системы будет эффективнее, если ее поставить сразу во всех комнатах.
2. При уходе за покрытием нужно стараться использовать как можно меньше воды, даже если покрытие влагостойкое.

Важно правильно ухаживать за покрытием

• Использование теплого пола вместо традиционного отопления поможет избежать неравномерного прогрева воздуха и поднятия пыли.
• Выбирать нужно только те модели ламината, которые разрешено производителем устанавливать поверх теплого пола.
