Возводим столбчато-ленточный фундамент своими руками

Фундамент столбчатого типа из блоков

Основания для каркасного дома может быть выполнено из блоков. Речь идет о бетонных блоках, используемых для возведения стен или устройства «подушек» («башмачные» блоки).

Блоки стенового типа могут быть использованы для возведения надземной и заглубленной части фундамента. В каркасном строительстве обычно применяют блоки размерами 20*40 см. Башмачные блоки монтируют в основании опор. Их ставят прямо на подушку. По форме такие блоки напоминают трапецию с широкой нижней частью.

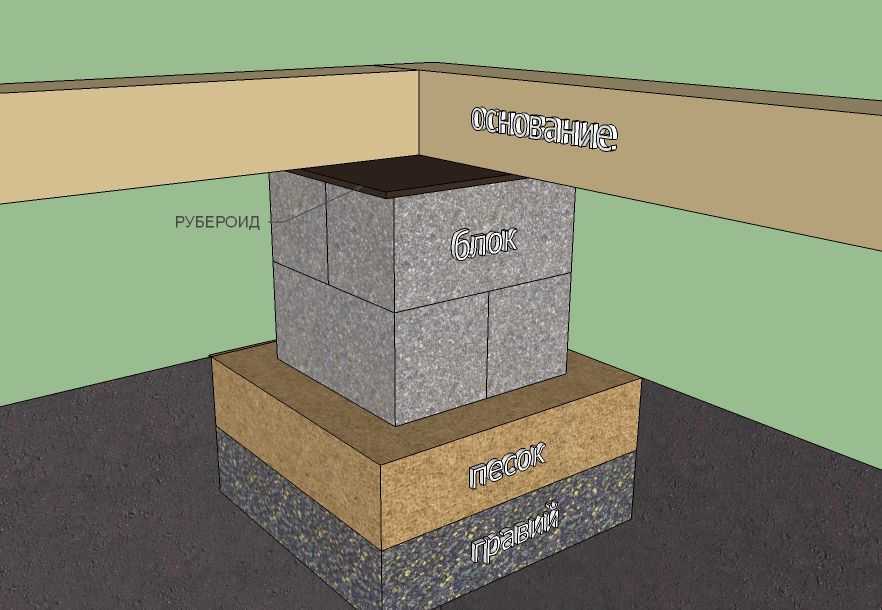

Обычно столбчатый фундамент из блоков делают незаглубленным или малозаглубленным. Подобный тип фундамента лучше не применять на подвижных почвах или при повышенном уровне подземных вод.

Поэтапная инструкция

1. Перед тем как сделать столбчатый фундамент с ростверком, необходимо подготовить площадку на месте его устройства, для чего с намеченной территории убирают всю растительность и снимают дерн (25-30 см и 45-50 см для глинистой почвы). Затем все углубления и неровности засыпают песком и гравием.
2. После укладки песчано-гравийной подушки размечают размеры, по которым будет заливаться опорно столбчатый фундамент своими руками. На данном этапе понадобятся колышки и шнур. С их помощью необходимо строго по схеме отметить расстояние между будущими столбами (не более 2 м). Главное правило этого шага – точность, и соблюдать его нужно неукоснительно.
3. Чтобы столбчатый фундамент из блоков надежно закрепился в грунте, нужно выкопать ямы для свай. В зависимости от типа грунта и основного материала, глубина может варьироваться в пределах от 30 см и больше относительно пределов залегания основы (зазор для подушки из песка и гравия). Глубокие скважины (от 1 м) рекомендуется укреплять специальными деревянными опорами.

Далее пошаговая инструкция, по которой устанавливается мелкозаглубленный опорно столбчатый фундамент, будет отличаться в зависимости от того, какие конструктивные особенности необходимо внедрить, а также от материала опорных столбов.

Ростверком называют конструкцию, которая устраивается по поверхности столбов и соединяет их верхние части между собой. Также она служит основанием для несущих стен постройки.

Монолитный столбчатый фундамент

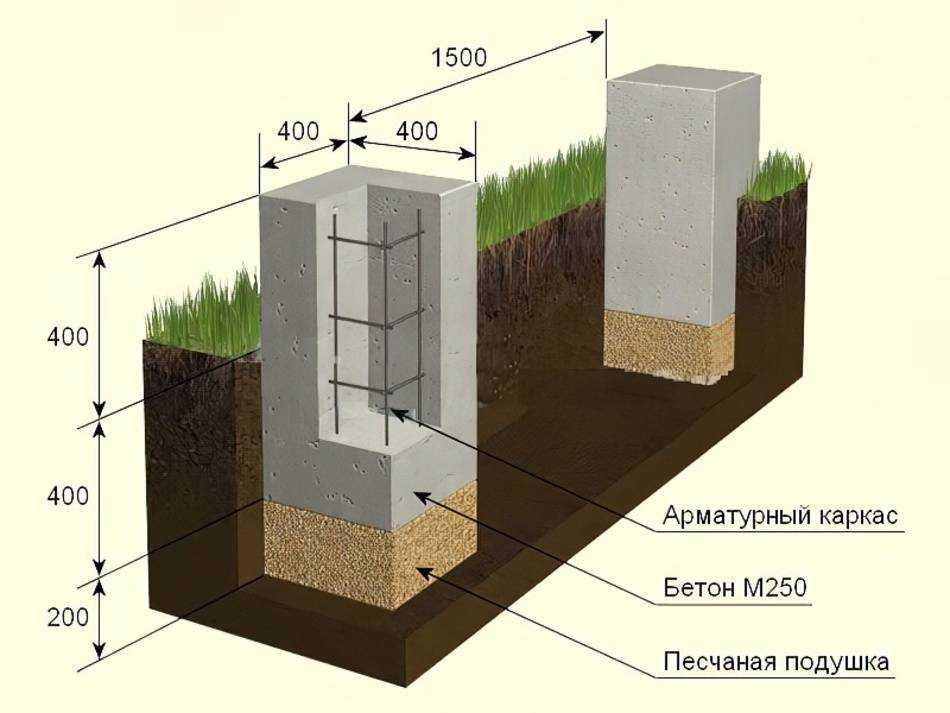

Железобетонный столбчатый фундамент с ростверком является наиболее популярным у застройщиков, ведь он надежен и крепок. Здесь ямы для опор должны превосходить по ширине аналогичные параметры колонн (разница между ними будет не менее 15 см). В эти углубления необходимо установить деревянную опалубку, которая обязательно укрепляется арматурой и бетонируется. После застывания раствора столбы соединяются ростверком — железобетонным, металлическим или деревянным. Этот метод имеет свои минусы, так как технология его изготовления достаточно трудоемкая.

Сборный столбчатый фундамент

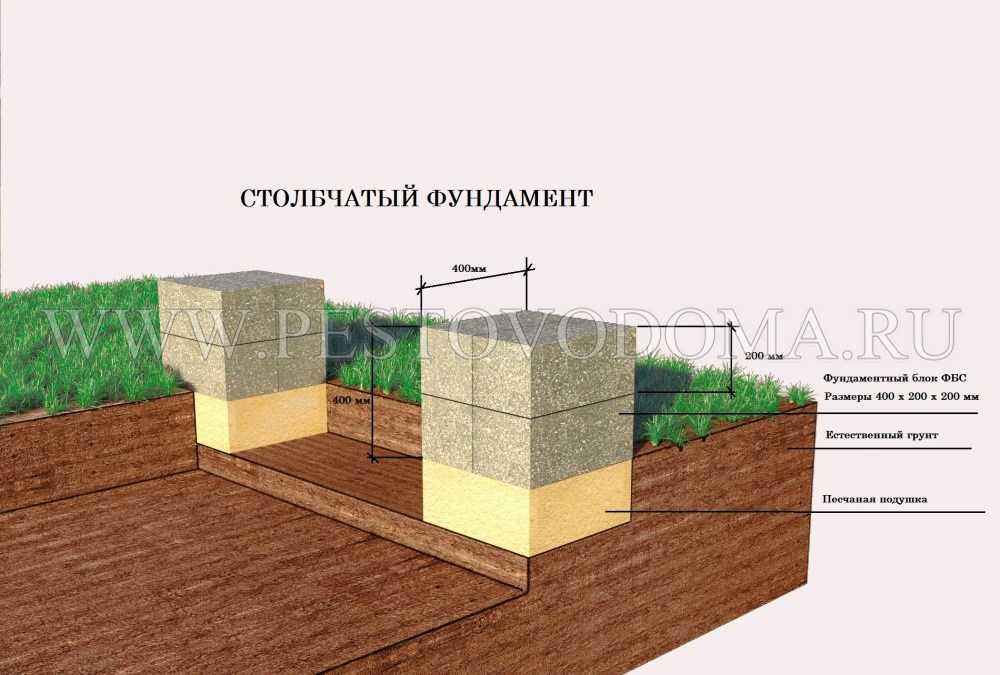

Мелкозаглубленный столбчатый фундамент из блоков (20х20х40 см) имеет свои плюсы, но есть у него и минусы. К достоинствам таких конструкций можно отнести доступность и простоту монтажа, а к недостаткам – меньшую прочность в сравнении с предыдущим вариантом, из-за чего его категорически не рекомендуют мастерить на подвижных грунтах. Их технология монтажа выглядит так:

• ширина углублений равна 40 см;
• в ямы слоями засыпается гравий и песок;
• устанавливаются 4 блока (один на другой), скрепленные между собой цементной массой.

Ростверковый столбчатый фундамент из блоков может устанавливаться на железобетонную плиту, служащую дополнительной опорой. Преимущество такого решения заключается в том, что оно предотвращает проседание грунта.

Кирпичный столбчатый фундамент

Кирпичный опорно-столбчатый фундамент, как можно понять из названия, собирается из кирпича и армируется металлической сеткой. Такие конструкции обязательно снабжаются рубероидной или битумной гидроизоляцией. Основа из асбестовых труб подразумевает устройство несъемной опалубки. По такому же принципу собирается мелкозаглубленный фундамент из стальных труб или винтовых свай.

Столбчатые основания собираются по следующей схеме:

1. В грунте бурятся скважины, по диаметру на 5 см больше самих свай. Если планируется строительство легковесного дома, можно ограничиться опорами диаметром 20 см. Перед вертикальной установкой столбов дно скважин нужно плотно утрамбовать, а сами столбы уплотняются песком и землей.
2. На треть глубины свай заливают бетон, затем их приподнимают для того, чтобы раствор равномерно устелил дно и придал опоре дополнительной крепости.
3. Внутрь всех труб помещают армированный каркас с тем условием, чтобы прутья выглядывали из ямы на 20 см. Остаток раствора укладывается слоями до нулевой отметки, при этом правильно будет подвергать основание периодической вибропрессовке.

Ростверковый фундамент из труб не рекомендуется надолго оставлять ненагруженным, иначе почва может вытолкать сваи и их заглубление будет неравномерным. Между установкой опор и дальнейшим строительством должно пройти не более 3 суток с момента затвердевания раствора.

Деревянный мелкозаглубленный столбчатый фундамент собирается из брусьев, предварительно обработанных антисептическими средствами. Диаметр опор должен составлять не менее 20 см, иначе дом накренится и быстро разрушится. Выбирать древесину стоит между дубом и хвойными породами. В данном случае глубина заглубления будет не меньше полуметра.

Деревянный столбчатый фундамент

Плюсы и минусы

Мелкозаглублённые основания столбчатого типа часто используются в частном строительстве

По сути, столбчатое основание – это сетка из вертикальных опор с минимально возможным поперечным сечением. Опоры устанавливаются во всех точках здания, где сосредотачиваются максимальные нагрузки (по углам, на пересечении стен, под колоннами, простенками, несущими балками, в месте обустройства печи или камина).

Мелкозаглублённые основания столбчатого типа часто используются в частном строительстве. Они подходят для лёгких каркасных строений, деревянных построек без подвалов, которые несильно нагружают грунт. Такие конструкции простые в исполнении и относительно недорогие.

К преимуществам таких конструкций можно отнести следующее:

1. Монтаж, проектировка и расчёт могут выполняться собственноручно без привлечения специалистов и строительной техники.
2. Такие конструкции можно использовать на любых почвах, за исключением пучинистых грунтов и территорий с высоким УГВ.
3. Столбчатые фундаменты можно применять на склонах и на участках с большим перепадом высот.
4. Для выполнения такого основания не нужно проводить выравнивание территории.
5. Скорость монтажа значительно превосходит сроки создания других оснований.
6. Не нужно обустраивать сложную и дорогую гидроизоляцию.
7. Срок службы столбчатого фундамента значительный (до 50-70 лет).
8. Расходы на обустройство всей конструкции небольшие.

Недостатков у таких конструкций хоть и немного, но они есть:

1. Мелкозаглублённый столбчатый фундамент нельзя обустраивать при возведении стен из кирпича, железобетона, природного камня. Они также не подходят для многоэтажных строений.
2. При выполнении такого фундамента не получится организовать подвальные помещения.

Виды ленточного фундамента по глубине заложения

Согласно СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:

• по глубине заложения;
• по способу устройства.

Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.

Мелкозаглублённый ленточный фундамент

Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.

Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков

Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.

Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта

Глубина промерзания непучинистых типов грунта	Глубина промерзания слабо пучинистого грунта полутвёрдой консистенции	Глубина заложения фундамента
до 2 метров	до 1 метра	0,5 м
до 3 метров	до 1,5 метров	0,75 м
более 3 метров	от 1,5 до 2,5 м	1 м
	от 2,5 до 3,5 м	1,5 м

Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м

Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:

• в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
• при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
• при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.

Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.

Заглублённый ленточный фундамент

Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.

Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы

Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.

Возведение ленточного фундамента глубокого заложения рекомендовано:

• в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
• если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
• при наличии мелкозернистых типов грунта, перенасыщенных влагой.

Помимо этого, заглублённый фундамент позволяет обустроить подвал. При качественной изоляции и достаточном утеплении возможно обустройство цокольного этажа, предназначенного для проживания или хранения вещей.

Материалы для строительства столбчатого фундамента

Классическим материалом для возведения столбчатого основания является бетон, армированный рифленой арматурой. Однако в зависимости от назначения, материала возведения и других характеристик строения опорно-столбчатый фундамент может быть выполнен из бетонных блоков, кирпича, бутового камня. Гораздо реже, как правило, для малых, не создающих больших нагрузок, построек применяются бревна.

Фундамент из бревен

Основание из деревянных столбов обычно сооружается под беседки, навесы, времянки и прочие хозяйственные строения. Широким спросом не пользуется из-за небольшого срока службы и малой несущей способности.

Рисунок 3. Варианты устройства столбчатого основания из бруса (сверху) и бревен (снизу)

Для устройства применяются брус или бревна диаметром 150-200 мм. Перед использованием их нужно качественно обработать антисептической пропиткой и защитить гидроизоляционным материалом – например, часто используется гудрон, отличающийся низкой ценой и довольно неплохим качеством.

Опоры из кирпича и бетонных блоков

Кирпичные столбы – более распространенный способ сооружения столбчатого фундамента. На таких основаниях строят даже каркасные дома. Но опять-таки следует учитывать, что срок службы такой конструкции будет небольшим. Для этих целей подходит исключительно полнотелый керамический и силикатный кирпич, характеризующийся не высоким влагопоглощением (по ГОСТ более 6%, а верхний предел не ограничен, поэтому нужно выбирать конкретный кирпич отталкиваясь от фактических значений водопоглощения).

Фото 4. Опорные столбы из красного кирпича

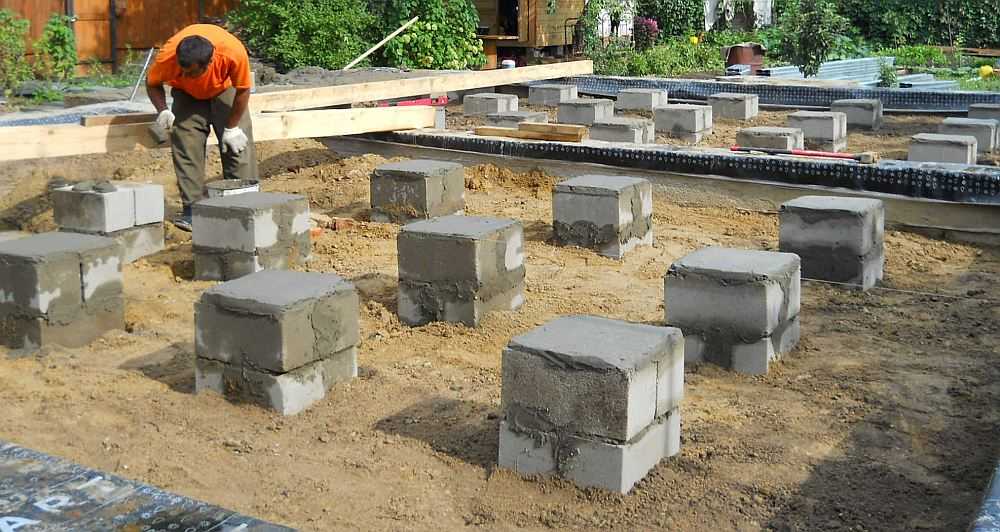

Также для кладки столбов часто используют бетонные блоки размерами 400х200х200мм – их нужно на порядок меньше. Так, при выкладке опоры из кирпича надо, его площадь формируется из 4 кирпичей, то блоков необходимо всего 2 (плюс к этому высота будет гораздо больше). Глубина заложения столбов обычно принимается в пределах 500-700 мм.

Фото 5. Опорные столбы из блоков

Перед кладкой опор выполняется устройство песчано-гравийной подушки толщиной 200-300 мм с тщательным утрамбовыванием каждого слоя. Сверху подушку нужно полить цементным молочком.

После выкладки столбов строительные работы можно продолжать по истечении 2-3 недель, которые нужны для набора раствором достаточной прочности.

Монолитные железобетонные и трубные столбчатые фундаменты

Столбчатое основание в виде железобетонных опор обладает большей несущей способностью и надежностью, что достигается за счет монолитной конструкции и армирования. Для его устройства подготавливаются канавы определенного размера, в которых делается песчаная подушка и устанавливается армирующий каркас из рифленой арматуры. Выше уровня земли делается опалубка из обрезной доски или фанеры. Финишный этап – заливка бетоном.

Фото 6. Железобетонные опоры столбчатого фундамента

Нередко используются асбестоцементные или металлические трубы, которые выступают в качестве несъемной опалубки. Для них тоже подготавливаются скважины соответствующих размеров, а внутрь устанавливается армирующий каркас из арматуры.

Фото 7. Столбчатое основание с использованием асбестоцементных труб

В некоторых ситуациях целесообразно выполнение подошвы или так называемой «пяты» – специального расширения в нижней части опоры. Такой вариант идеально подходит при строительстве фундаментов на сложных грунтах и под здания с внушительным весом.

Фото 8. Бетонные опорные столбы основание с подошвой в нижней части

Виды столбчатого фундамента: какой выбрать

В зависимости от материала, выделяют несколько видов столбчатого фундамента.

Виды столбчатого фундамента Источник postroysia.ru

Каждый из них имеет свои особенности установки.

1. Монолитный железобетонный фундамент. Прочный, способный выдерживать большой вес (например, двухэтажный деревянный домик). Подходит для сложного грунта.
2. Кирпичный столбчатый фундамент. Самая прочная основа с наиболее длительным сроком службы, если подобрать полнотелый обожжённый кирпич с минимальным коэффициентом влагопоглощения.
3. Бетонный фундамент. Его долговечность будет зависеть от качества выбранного материала.
4. Столбчатый фундамент из бутового камня. Не устойчив на подвижной почве, поэтому его можно устанавливать на относительно ровной поверхности.
5. Столбчатый бутобетонный фундамент надёжен и может укладываться разными способами.
6. Деревянный фундамент. Если бревна покрыть огнебиозащитным, а затем гидроизоляционным материалом, то изготовленный из них фундамент способен прослужить длительное время под беседками, террасами, верандами.
7. Асбестовый фундамент. Изготавливается из асбестовых труб, которые играют роль своеобразной несъёмной опалубки. Выдержит массивную деревянную постройку.
8. Столбчатый фундамент из металлических свай. Они вкручиваются в глубоко в грунт, закрепляясь в самых плотных слоях.

Монолитный и сборный фундаменты Источник userapi.com Выбор фундамента зависит от грунта и сооружаемой конструкции. Материал зависит от того, из чего будет изготавливаться будущая постройка и какого она будет веса. Также от веса и от качества грунта зависит глубина.

В зависимости от заглублённости фундамента выделяют три его типа

Важно выбрать подходящий под конкретную местность и вес тип, потому что он обеспечит стойкость опоры:

1. Незаглублённый. Устанавливается почти поверх почвы, нужно лишь снять её плодородный слой. Подходит для непучинистой почвы. Применяется при строительстве небольших бань и мелких хозяйственных построек. Незаглублённый фундамент лучше делать из бетона или кирпича.
2. Мелкозаглублённый. Он монтируется на глубине 40-70 см. При его изготовлении чаще всего используются трубы из асбеста, пластика или металла. Подойдёт для строительства беседок, веранд или террас на слабопучинистой почве.
3. Заглублённый. Монтируется ниже точки промерзания грунта. Обычно устанавливают на глинистую и водонасыщенную почву.

Конструкция заглублённого и незаглублённого фундамента Источник housechief.ru От того, как делать столбчатый фундамент, зависит прочность строения и срок его службы: если фундамент подобрать под конструкцию неправильно, то стены могут перекоситься, появятся трещины или дом попросту просядет.

Как отстрелять фундамент. Как выровнять опалубку под фундамент по горизонту

Фундамент является основной частью любого здания

Важно, чтобы он был ровным по горизонтали и вертикали. Во многом это зависит от основания фундамента и ровности опалубки. В этой статье мы расскажем, как выровнять опалубку под фундамент по горизонту и вертикальные грани основания

В этой статье мы расскажем, как выровнять опалубку под фундамент по горизонту и вертикальные грани основания.

Тонкости, влияющие на качество конструкции

Для сохранения ровности основания определяются крайние точки. С помощью них определяются границы здания. Перед тем, как начать устанавливать арматурный каркас и заливать фундамент, укладывается гравийное основание

Хотя после возведения здания на него никто не обратит внимание, этот слой влияет на прочность вышестоящих конструкций

Принято делать подушку толщиной около 0,2 метра. Какой слой потребуется в конкретном проекте, зависит от типа грунта и массы здания.

Кроме основания фундамента, следует уделить внимание ровности боковых сторон. Для этого используют опалубку, выставленную по горизонтали. Если получились неровные бока, тогда можно исправить ситуацию, не разрушая конструкцию

Если получились неровные бока, тогда можно исправить ситуацию, не разрушая конструкцию.

В тех частях, где будет укладываться изоляция, необходимо соблюсти максимальную ровность поверхности. Если допустить ямки или выпуклые места, тогда не получится ровно уложить стеновой материал. В появившиеся полости может попасть влага, разрушающая стену изнутри. Чтобы выровнять горизонтальную плоскость фундамента потребуются следующие   инструменты и материалы:

• Мастерок, лопата, молоток и т.п.;
• Армирующая сетка для выравнивания перепадов больше 5 см.;
• Деревянные доски для опалубки;
• Материал для бетона (цемент, песок, щебень, вода);
• Контрольные измерительные инструменты для выравнивания опалубки фундамента (нивелир, гидроуровень).

Выравнивание плоскости ленточного фундамента

Даже при соблюдении всех рекомендаций может получиться неровная горизонталь основания. Исправить ситуацию можно, выровняв опалубку для фундамента. Вдоль боковых стенок ленточного фундамента поднимается опалубка. Если высота выравниваемой поверхности больше пяти сантиметров, потребуется армирующая сетка.

Определить точную высоту по всему периметру опалубки можно несколькими путями:

• Начертить метки на внутренней поверхности, после чего заливать до их уровня;
• Устанавливая опалубку, изначально выставить верхнюю часть досок по уровню. В этом случае потребуется залить бетон до границы;
• Пришить рейки на необходимой высоте. Такая метка не сотрется и будет хорошо видна.

Выравнивание вертикали ленточного фундамента

От вертикальности стенок основания прочность здания не зависит. Этот показатель влияет лишь на внешний вид дома. Решить проблему неровных стенок поможет простое оштукатуривание. В тех местах, где глубина впадин больше пяти сантиметров, монтируется армирующая сетка. Для гарантии вертикальности готовой штукатурки можно использовать правило, рейки или строительный уровень. Если планируется отделка или украшение внешней части фундамента, тогда отдельно штукатурить поверхность необязательно. Плоскость ровняется при помощи отделочных материалов.

Другой случай — серьезное отклонение от вертикали, перекос. При возникновении подобной проблемы заново возводится опалубка вдоль готового фундамента. Если расстояние между ними больше 0,5 метра, тогда потребуется армирующий каркас. Это поможет создать прочное основание строящегося дома.

Выравнивание столбчатого фундамента

Обычно этот тип фундамента используют для не тяжелых конструкций — бани, беседки, террасы. Материал столбов очень разнообразен — могут быть использованы кирпич, бетон или трубы.

Выравнивание горизонтальной поверхности всех бетонных столбов происходит подобно ленточному фундаменту. Для наращивания применяется опалубка, верхняя часть которой устанавливается в единой плоскости со всеми столбами. Если перепад больше пяти сантиметров — укладывается армирующая сетка.

Столбчатый фундамент из металлических труб выравнивается по минимальной высоте. Лишнее срезается болгаркой или газосварочным оборудованием.

Чем закрыть промежутки между столбами?

После установки монолитного столбчатого фундамента между колоннами остается пустое пространство. Чтобы его закрыть, монтируют «забирку» высотой от 40 см. Она изолирует пространство под перекрытиями от дождя, снега, мороза. В процессе монтажа кладут кирпич, блоки, бут, затем стену заливают раствором. Второй вариант забирки представляет собой каркас, обшитый сайдинговыми панелями. В конструкции или стене обязательно должна быть предусмотрена вентиляция.

возводит каркасные, деревянные, кирпичные дома под ключ. Минимальная гарантия — 1 год. Полный пакет проектной документации.

Опытные специалисты выполняют проектирование, монтаж фундамента любых типов. До 31 августа действует скидка 50% на фундамент!

* — акция действительна на момент выхода статьи

Кладка кирпича: правила работ

Кирпичную кладь выполняют на дренажную подушку. Ширину фундамента определяют по высоте забора. На каждый метр ограждающей конструкции по ширине выкладывают один ряд кирпичей. Получается, что для создания метрового забора достаточно 1-рядного фундамента, для 2-метровой конструкции основание должно быть двурядным. Что касается глубины траншеи, для ограды высотой в 1 м она должна уходить вниз на 15 см. Для 2-метровых оград рекомендованной глубиной рва является вдвое большее значение.

Как рассчитать количество кирпичей, которые будут тратиться на создание фундамента для забора? Для определения количества рядков мастера обычно руководствуются высотой кирпича. Стандартным кирпичом является материал высотой 6.5 см. Если траншея вырыта на глубину 30 см, к надземной части основания следует приплюсовать 10 см и разделить результат на 6.5. Приблизительно получается 6 рядов.

Столбчатый фундамент на пучинистых грунтах своими руками

Для возведения такого фундамента могут потребоваться следующие материалы и инструменты:

• железобетонные столбы;
• бетонная смесь;
• металлические трубы;
• лопата;
• гидроизоляционные материалы;
• песок, щебень;
• буровая установка и т.д.

Схема мелкозаглубленного экономичного ленточного фундамента для пучинистых грунтов (глины и суглинки).

Столбчатое основание может стать отличным решением при строительстве малоэтажных зданий в условиях пучинистых грунтов. Правильный столбчатый фундамент должен устраиваться ниже уровня промерзания. Этот способ позволяет экономить большую сумму денег. Во избежание напряжения касательно действующего на опорные столбы следует выбирать столбы из железобетона. Столбчатые основания, выполненные с применением железобетона, являются отличным решением для закладки фундамента в грунте, характеризующемся пучинистыми явлениями. Такая технология удобна и обладает высокой технологичностью, поэтому их можно возводить в заболоченных, сырых областях и грунтах с высоким уровнем залегания грунтовых вод.

На этих почвах столбчатый фундамент может иметь такой тип конструкции, в которой к опорному каркасу крепко привязывается анкерная площадка, которая служит опорой для постройки. В качестве несущих столбов такого фундамента могут использоваться следующие изделия: железобетонные столбы, асбоцементные трубы с армированными внутренними стенками, металлические трубы, укрепленные изнутри цементно-песчаным раствором, а снаружи – эпоксидной смолой. Арматурой может служить проволока диаметром 6-12 мм, металлические стержни или части водопроводных и газопроводных труб. Бетонная смесь должна готовиться только на основе цемента высокой марки. В качестве заполнителя подходят щебень или песок. Чем жестче бетон, тем прочнее будет конструкция.

https://youtube.com/watch?v=hI8oietMmho

Разновидности столбчатого фундамента

Столбы рассматриваемого фундамента по технологии погружения в грунт могут быть висячими либо подпорными. В первом случае короткие опоры удерживаются в земле за счет сил трения, а во втором – они делаются более длинными, так чтобы основанием упираться в твердый грунтовый слой. Из-за необходимости проводить сложные расчеты и погружать большое количество свай висячий вариант в частном домостроении практически не используется.

По конструктивному расположению ростверка они подразделяется на:

Незаглубленный – ростверковая часть висит на столбах над землей на высоте до полуметра;

Мелкозаглубленный – ростверк погружается в почву на 40–60 см;

Заглубленный – с заложением железобетонной ленты на опорах ниже глубины промерзания на стройплощадке грунта.

Схема мелкозаглубленного основания

Последний вариант дает мало выгоды в плане экономии на стройматериалах. При строительстве загородных домов такое основание применяется очень редко. Чаще всего для коттеджей строители выбирают незаглубленный ростверк, по всей длине висящий на столбчатых опорах. Эта технология исключает проблемы с пучением и позволяет делать ростверковую конструкцию из стального швеллера, что сильно упрощает и ускоряет процесс устройства фундамента.
