Причины для замены фурнитуры на окне. советы по проведению работ на разных типах конструкций

Настройки прижимного механизма: из-за щелей или по сезону

Со временем уплотнительная резинка по периметру створки может несколько потерять в объеме и тем самым образуются щели. В результате страдает герметичность, начинает проходить воздух и ухудшается звукоизоляция окна.

Также это может происходить из-за тепловой деформации окна в разные времена года. Для того чтобы устранить данную проблему нет нужды заменять уплотнитель. В конструкции фурнитуры предусмотрен простой и надежный способ, с помощью которого производится регулировка фурнитуры окон, в том числе и прижимное усилие.

На торце створки имеются выступающие цилиндры немного овальной формы, располагающиеся в прорезях металлических заглушек, и называются цапфами (эксцентриками). На раме имеются ответные зацепы, в которые данные зацепы заходят при повороте ручки и створка прижимается к раме.

Настройку усилия можно выполнить путем прокручивания эксцентриков или перемещения ответных зацепов.

Для того чтобы произвести регулировку закрывания створки, более выступающую часть эксцентрика следует повернуть в сторону внутренней поверхности окна, для ослабления — во внешнюю сторону. В зависимости от производителя фурнитуры могут отличаться способы настройки эксцентриков и ответных частей:

Проверять возможность настройки следует в таком же порядке, как указаны способы исполнения. Потому как если попробовать прокрутить пассатижами деталь во втором варианте, то можно повредить механизм его крепления.

Если цилиндры на торце не поддаются настройке, то следует изменить положение ответной части. Она крепится в таком случае на двух болтах с головками под шестигранный ключ. Ослабив болты, можно передвинуть зацеп в сторону комнаты для уменьшения прижима и в сторону улицы для усиления.

После того, как gослаблено или усилено прижимное усилие на стороне ручки можно переходить к стороне с навесами.

Рассматривать стоит вариант створки с фрамужной системой, которая позволяет открывать окно в режиме проветривания. Для настройки необходимо снять с нижнего навеса пластиковый колпачок наличника.

В самом навесе будет два видимых болта под шестигранник и один спрятанный, с помощью которых можно менять позицию створки по отношению к раме.

Для настройки прижимного усилия понадобится болт, выходящий перпендикулярно плоскости окна. Его настройку лучше производить при закрытой створке.

Вставьте шестигранный ключ в головку болта и прокрутите по часовой стрелке для усиления и против для ослабления нажима.

Верхняя часть створки крепиться не на навес, а на конструкцию называемую ножницами. Для доступа к необходимым регулировочным болтам распахните створку окна.

Найдите на боковом торце со стороны ручки рычаг или клипсу блокиратора (они расположены под углом к уплотнителю и пружинятся) и нажмите на него. Когда блокиратор нажат, поверните ручку створки в положение проветривания. Створка выйдет из паза верхним углом и повиснет на механизме ножниц и нижнем навесе.

Так можно добраться до головки, с помощью которой можно регулировать прижим верхней части створки. Она расположена с нижней стороны рычага удерживающей створку и в обычном положении заходит на торец. Незначительно проворачивая головку болта, настраивается прижимное усилие аналогично настройке цапф, как описано выше.

Когда надо регулировать окна ПВХ

В принципе, не всегда надо ждать, когда в оконном проёме появится какая-то проблема. Регулировка окна может быть и чисто профилактической мерой, которая, во-первых, продлит ему жизнь, во-вторых, даст возможность обнаружить намечающуюся неприятность.

Итак, какие же проблемы могут возникнуть в процессе эксплуатации оконной конструкции:

• стали провисать створки;
• расшатались ручки;
• появился небольшой сквозняк;
• сложно стало открывать или закрывать створки;
• потрескались резиновые уплотнители;
• и прочее.

Понятно, что качество изделия чаще всего влияет на технические и эксплуатационные характеристики конструкции. Поэтому специалисты советуют выбирать окна, в составе которых присутствуют качественные материалы и элементы. Во-вторых, на появление проблем обязательно будет влиять интенсивность эксплуатации окна. То есть, как часто вы им пользуетесь. А точнее, как часто открываются и закрываются створки, форточки.

Частое открывание окна – причина снижения эксплуатационного ресурсаИсточник yandex.net

Итак, процесс регулировки несложен. Но перед тем как отрегулировать пластиковые окна самостоятельно, надо определить причину появившейся проблемы. Вот наиболее встречающиеся:

Окно закрыто, но сквозняк ощущается, особенно вблизи проёма. Вероятнее всего створка плохо прижимается к раме. Но если окно эксплуатируется более 10 лет, то причиной сквозняка может стать резиновое уплотнение. Оно просто со временем потеряло свою эластичность.

Ручка разболталась. Это самая часто встречающаяся неприятность. Даже высококачественные элементы фурнитуры выходят из строя с завидной периодичностью

Здесь важно не упустить момент. То есть если обнаружили, что ручка слабо прикреплена к раме, её сразу надо вскрыть и отрегулировать

Если этого не сделать во время, то велика вероятность, что маленькая неприятность станет большой проблемой

То есть придётся менять её

Если этого не сделать во время, то велика вероятность, что маленькая неприятность станет большой проблемой. То есть придётся менять её.

Створка окна провисла. Обычно такое случается с теми створками, которые часто находятся в положении «открыто». Под действием своей массы створка давит на петли, в конструкции которых со временем появляется люфт. Обычно это случается или со створками больших размеров, или когда в них вставлен многокамерный стеклопакет.

Створка сместилась или горизонтально, или вертикально. Обычно сигналом к тому, что это произошло, выступает цепляние створки к раме в центральной её части. Казалось бы, проблема не большая. Но именно она приводит к тому, что со временем появляется сложность открывания и закрывания окна. А впоследствии и невозможность проведения этой операции.

Ручку заклинило или ею стало сложно пользоваться – поворачивается с трудом. Решается проблема просто: фурнитура разбирается, внутренности очищаются от грязи, и смазывается машинным маслом. Специалисты рекомендуют эту процедуру проводить хотя бы один раз в год. И при этом использовать масло, в котором не содержатся кислоты или щелочи.

Давайте более подробно рассмотрим, как правильно решать все эти проблемы.

Заклинило ручку пластикового окнаИсточник zavod-gornica.ru

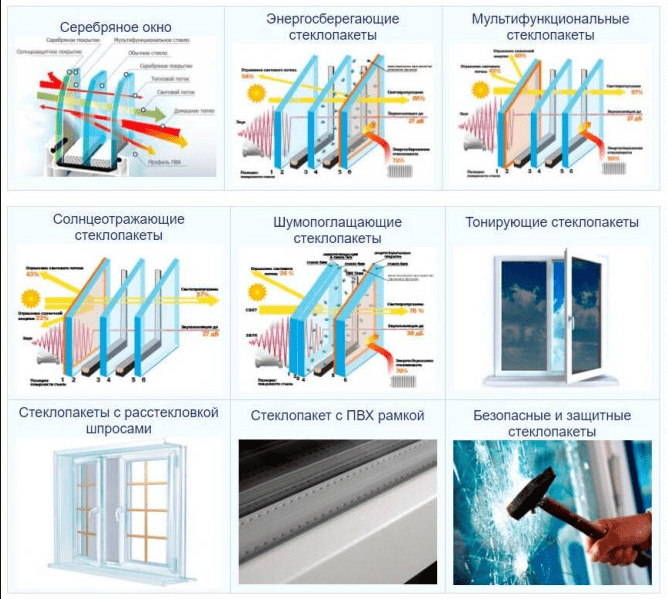

Стекла

С выбором стекол обычно проблем не возникает. Предлагаются варианты:

• Стандартное изделие. Его размеры составляют 4-8 мм. Не наделяется никакими дополнительными качествами, поставляется в своем изначальном виде. Просто устанавливается в профиль, является прозрачным. Для снижения прозрачности жители первых этажей или частных домов могут воспользоваться специальными матовыми пленками, которые легко наклеиваются и недорого обходятся;
• Энергосберегающие изделия. Они выглядят, как обычные стекла. Внешняя сторона – стандартная, внутренняя, что располагается внутри камеры, покрывается дополнительным составом, созданным на основе оловянного или серебряного напыления. Они не пропускают тепло в обе стороны. За счет этого свойства серебра или олова внутренний микроклимат создается надолго, не нарушается, пока стекло полностью закрыто;
• Противоударные изделия. Это дуплексы и триплексы, которые наделяются повышенной прочностью. В частных домах или квартирах обычно их не используют. Устанавливаются в местах повышенной проходимости и высоких эксплуатационных нагрузок (например, крупные торговые центры).

Вертикальная и горизонтальная калибровка: как сделать быстро и действенно

Для начала, нужно разобраться с тем, как регулировать оконное изделие по вертикали. На самом деле, все просто.

Нужно найти место нахождения навесной нижней петли, открыть заглушку, под которой она расположена

Далее вставить шестигранник в специальное отверстие и начать осторожно вращать его по часовой стрелке. Такие действия приведут к тому, что створка начнет подниматься

А вот при обратном вращении, она начнет опускаться. Таким же способом калибруются окна по горизонтали. Подобная настройка дает возможность устранять разнообразные неполадки с конструкциями из пластика.

Если необходимо убрать небольшой скос окна или сдвиг его рамы, нужно снять крышку с нижней петли и применить мебельный ключ по такому же принципу, который мы описали ранее. Горизонтальная калибровка помогает настраивать окно с обеих сторон (внутри и снаружи). Иными словами, почти каждый человек будет в состоянии выполнить эти процедуры.

Настройка по горизонтали может выполняться и на верхней петле конструкции.

Это нужно в случае плохого закрывания окна. Но нужно помнить об одной вещи: такая калибровка может производиться исключительно тогда, когда окно открыто. И еще: сдвиг створок производится максимум на 2 мм.

Что входит в состав фурнитуры для окон

Конструкция оконной фурнитуры предусматривает наличие таких элементов, как:

1. оконная ручка, управляющая всей работой фурнитуры из одной точки;
2. угловой элемент, при помощи которого соединяются иные элементы конструкции;
3. запорная планка, прижимающая окно к створке при помощи расположенных рядом роликов;
4. ножницы, элемент необходимый для откидывания оконной створки;
5. оконные петли, позволяющие прикрепить окно к коробке и плавно открывать и закрывать его;
6. дополнительные ножницы, необходимые для усиления и повышенной работоспособности элемента 4;
7. дополнительная угловая планка, позволяющая усилить работу конструкции;
8. ответная планка, расположенная на коробке окна и позволяющая работать роликам для осуществления наилучшего соединения створки и оконной коробки;
9. цапфа или ролик, обеспечивающий максимально плотное прижимание оконной створки к раме;
10. дополнительный комплект запорных элементов, позволяющий обеспечивать плотное прижимание окна к раме.

Состав оконной фурнитуры

Дополнительно в состав фурнитуры могут входить элементы:

противовзломной защиты окна от проникновения с улицы;

Элементы противовзломной фурнитуры

Одна из разновидностей детского замка, ограничивающая открывание оконной створки

Виды оконной фурнитуры

Пластиковая фурнитура для окон различается по типу открывания. Она может быть:

поворотной, то есть окно открывается стандартным способом;

Примерно 14 % стоимости стеклопакета приходится на фурнитуру. В стремлении сократить расходы многие выбирают дешевые китайские механизмы. Но такая экономия сомнительна. Срок службы некачественных петель и ручек — 2–3 года. Сравните с 10-летней гарантией на продукцию европейских брендов. К счастью, есть другой способ сократить издержки — установка фурнитуры на пластиковые окна своими руками. Прилагаем инструкцию, которая позволит быстро выполнить работы.

В каких случаях нужна регулировка окон ПВХ?

Окна из пластика не только способны в течение всего срока эксплуатации сохранять презентабельный вид, но и отличаются высокими потребительскими характеристиками: уход за ними не представляет особой сложности, они обеспечивают отличную тепло- и звукоизоляцию помещений. Но, как и любые технические устройства, требуют периодической профилактики и обслуживания.

Среди распространенных проблем следует упомянуть расшатывание ручек, провисание створок, вследствие чего не обеспечивается ее плотное прилегание к притвору, а также сложности с открыванием/закрыванием окна, причиной которых может быть как осадка здания, так и деформация самой оконной конструкции из-за сезонных температурных колебаний.

Все эти, а также и некоторые другие проблемы, например, естественный износ уплотнителя, актуальны для пластиковых окон разных производителей и встречаются практически повсеместно.

Конечно, интенсивность эксплуатации окна тоже имеет большое значение, например, с учетом предельного количества циклов открывания/закрывания.

Важно учитывать и качество самого изделия, так как этот фактор является одним из определяющих. Важно выбирать для своих окон исключительно качественную фурнитуру, так как подвижные элементы окон подвергаются большой нагрузке, вследствие чего износ происходит максимально быстро

Регулировка механизмов откидного окна ПВХ, если они вышли из строя

Регулировка механизмов в окнах ПВХ должна производиться в установленные сроки. Во-первых, это первичная настройка сразу после установки. Далее это необходимо выполнять после замены стеклопакета и в случае каких-либо видимых проблем с функционалом механизма. Если створка не открывается совсем или делает это не с первого раза – явный повод заняться настройкой.

Наконец, если в режиме микропроветривания в помещении оказывается недостаточное количество воздуха. И последний, очень важный пункт – это летний и зимний варианты настройки, которые не стоит игнорировать. Если нет желания или умений в данном вопросе для самостоятельного решения, то стоит доверить это дело специалистам.

Кстати, если окно сразу же работает с нареканиями, то, как правило, непродуктивно обращаться с этим вопросом в строительную компанию. Необходимо разыскать монтажную компанию, которая была подрядчиком на данном фронте работ и осуществит настройку в соответствии с гарантийными обязательствами. Не стоит тянуть с ремонтом и настройкой окон, которые работают не так, как нужно. Даже месячный простой окна в ненадлежащем виде может привести к некоторым необратимым последствиям.

Регулировка делится на первичную и текущую, а также сезонную, — последняя относится к текущей.

Установка ручек

Установка фурнитуры на ПВХ окна всегда предполагает монтаж ручек. По конструкции изделия идентичны. Кроме наружной поворотной части, в системе есть 1–3 металлических стержня и площадка, которая помогает установить фурнитуру на профиль. В раме обычно уже просверлены отверстия под стержни, так что вся работа состоит в закручивании саморезов.

Если отверстий нет или они расположены не в том месте, где требуется, просверлите их самостоятельно. Для этого приложите ручку к раме и отметьте размещение стержней фломастером или карандашом. Не беспокойтесь за следы — после установки ручка скроет их. Дрелью просверлите отверстия по отметкам. Диаметр углубления должен быть чуть меньше толщины стержней.

Вставьте стержни в проделанные отверстия. Затем отодвиньте декоративную заглушку — за ней есть пазы для саморезов. Зафиксируйте ручку на саморезы и закройте накладку.

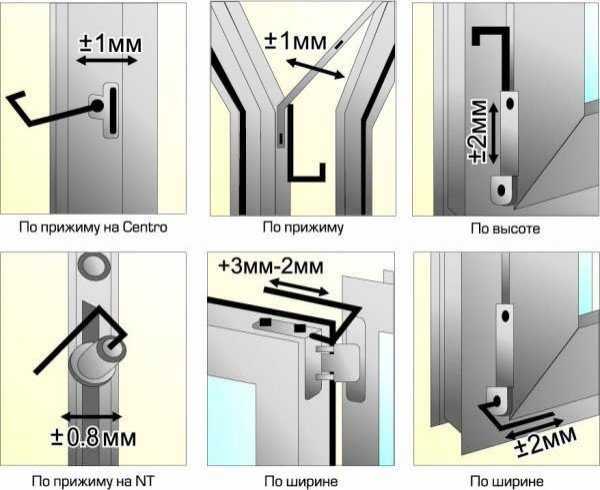

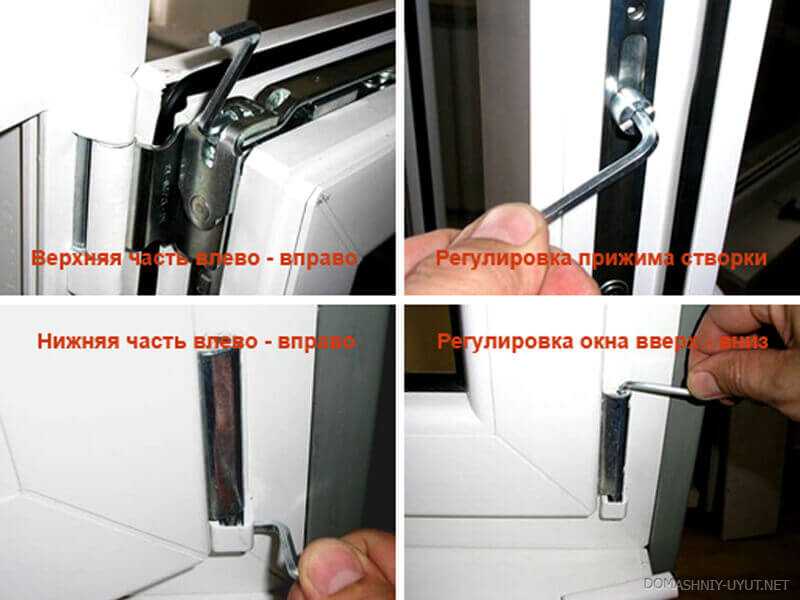

Главные точки регулировки металлопластиковых окон

На окне всего существует 5 точек регулировок, которые позволяют сделать правильные настройки. Давайте рассмотрим, как регулировать пластиковые окна:

• Верхнюю часть створки регулируют в области верхней петли по горизонтали.
• Нижний угол створки в области нижней петли регулируется по горизонтали.
• Место настройки положения створки по вертикали располагается в нижней петле.
• В области эксцентриковой запорной цапфы осуществляется настройка силы прижима створки.
• Другой способ для регулировки силы прижима створки заключен в настройке нижней запорной цапфы.

При помощи вышеперечисленных точек можно произвести калибровку всех возможных положений окна. Всеми производителями используются стандартные модели окон, поэтому если ваши пластиковые стеклопакеты изготовлены не по индивидуальному заказу, в регулировке каждой точки никаких сложностей не будет.

Сразу после поиска данных точек, следует их проверить на отсутствие деформаций. Если деформации присутствуют, то нужно сразу обратиться к мастеру. Если будет обнаружен мусор, то следует его удалить и сделать повторную попытку того действия, которое ранее выполнялось с трудом.

Какие особенности имеет оконная конструкция?

На современном рынке предлагается большой выбор разнообразных материалов. Окна встречаются не только деревянные старого образца, которые сейчас мало кому интересны, но и пластиковые и аналогичные им по функциям деревянные евроокна. Последние могут иметь точно такую же фурнитуру и функции, однако установка фурнитуры окон зависит от их типа.

Фурнитуру нужно выбирать внимательно, учитывая особенности окна, которое у вас установлено или которое вы хотите приобрести. Стоит подробнее рассмотреть, какие преимущества и недостатки имеют те или иные окна, какие им присущи особенности.

Базовые точки регулировки окон

Для начала стоит рассмотреть ситуации, в которых требуется регулировка пластиковых окон своими руками, а также перечислим необходимые действия по устранению неисправности. После этого более подробно рассмотрим сами механизмы регулировки фурнитуры.

Для большего понимания можно обратиться к подробным описаниям производителей фурнитуры окна. В основном сейчас на рынке представлены такие производители фурнитуры, как veka, roto, rehau, maco. Между их продукцией есть разница в настройках, однако в основном они похожи, так что раздельно описывать каждую из них не имеет смысла.

Особенности оконных конструкций

Сегодня строительный рынок предлагает фурнитуру для оконных рам из деревянного и пластикового материала. Чтобы сделать взвешенный выбор, рассмотрим достоинства и недостатки каждого из них.

Достоинства и недостатки деревянных окон

Среди преимуществ эксплуатации окон с деревянными рамами можно отметить следующие:

1. Древесина является экологически чистым материалом. Помимо этого она обладает хорошей теплоизоляцией и звукоизоляцией, а также свойством микровентиляции.
2. Благодаря обработке специальными защитными составами, окна из дерева обретают пожаробезопасные свойства.
3. Также современные деревянные конструкции отличаются долговечностью благодаря обработке специальными пропитками.

В качестве недостатков можно выделить такие факторы:

• высокую стоимость материала;
• его неустойчивость к поражению микроорганизмами, гниению;
• гигроскопичность.

Положительные и отрицательные стороны пластиковых оконных конструкций

Установка оконной фурнитуры на окна из пластикового материала должна происходить с учетом таких особенностей конструкций:

1. Изделия обладают хорошими теплоизоляционными характеристиками, вследствие чего заметно снизятся финансовые затраты на отопление жилья.
2. Данные конструкции также обладают достаточной герметичностью. Это будет препятствовать проникновению шума с улицы в помещение.
3. Современный полимерный материал, из которого выполняются окна, на протяжении своей службы позволит избежать бытовых забот, связанных с уходом за конструкцией. Например, у домовладельца не возникнет необходимость выполнять покраску рам, чтобы улучшить их внешний вид; ему не придется утеплять окна перед наступлением зимнего периода, чтобы избежать проникновения холода в жилье.
4. Конструкции обладают длительным сроком эксплуатации. При этом на протяжении всей службы они не потеряют своих функциональных качеств и эстетической привлекательности.
5. Стоимость окон из пластикового материала ниже, чем их деревянных аналогов.

Несмотря на такой ряд достоинств, недостатков пластиковые окна также не лишены. В частности можно выделить такие факторы:

• недостаточная способность пропускать воздух, вследствие чего происходит скопление влаги;
• в случае механического повреждения, пластиковый материал не подлежит восстановлению;
• еще одним недостатком пластика является большой коэффициент его расширения. То есть при значительном повышении температуры окно будет расширяться, а при понижении температурных показателей – сжиматься. В результате чего возникает вероятность появления трещин.

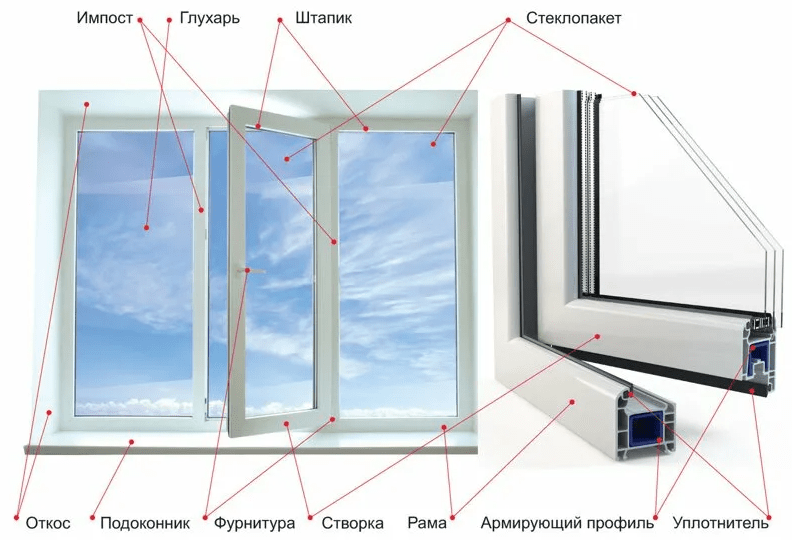

Профильная система

Профиль – система, которая является основой всей оконной конструкции. В зависимости от качества изготовления профиля формируются показатели надежности, долговечности, прочности и безопасности. Система включает в себя следующие компоненты:

• Рама. Это каркасная основа, которая может быть монолитной или полой внутри. Если используется полая система, тогда она упрочняется арматурой. Для стандартных окон высокая прочность не требуется, поэтому большинство производителей принимают решение отказаться от монолита в пользу полых изделий, что положительно сказывается на стоимости, поскольку затрачивается намного меньше материала;
• Створки. Они уже рассматривались, но не указывалось, что створки тоже имеют своеобразную рамную конструкцию, которая всегда полая. Также она подвижная, не закрепляется надежно в оконном проеме;
• Импост. Это специальная Т-образная составляющая всей конструкционной системы проекта. Она является полой, и используется, чтобы укрепить изделие, добавить прочности. Устанавливается не всегда, в некоторых случаях в монтаже не нуждается, т.к. дополнительная прочность не требуется;
• Шпатик. Это самостоятельная деталь, которая отвечает за то, чтобы рама плотно прилегала и была надежно зафиксирована в проеме. В профильных шпатиках делают специальные пазы, посредством которых и выполняется простой монтаж всего окна в проеме, равно как впоследствии его можно будет демонтировать, чтобы заменить или произвести ремонт.

Особенности регулировки пластиковых окон на зиму и лето

Плановую проверку окон лучше осуществлять зимой, так всевозможные неполадки конструкции будет проще выявить и устранить. Например, если вы ставили окна летом, то не нужно переживать из-за частных сквозняков, возможно, вам просто установили летнюю фурнитуру и регулировка поможет исправить ситуацию.

Своими руками вы сможете отрегулировать конструкцию так, чтобы она соответствовала зимнему режиму. Хотя учтите, что не все модели поддерживают сезонную смену режима. Если на конструкции есть выемка для шестигранного ключа, значит вам повезло. Можно приступать к работе по регулировке:

• поднимите ролик фурнитуры;
• возьмите шестигранник и отрегулируйте прижимное расстояние, определив при этом сторону поворота путем поворота ручки в разные стороны;
• поставьте ролик фурнитуры обратно;
• поверните его так, чтобы черточка показывала в сторону помещения;
• повторите действия со всеми имеющимися на конструкции роликами;
• если ручка ослабеет, поверите пластину у ее основания на 90 процентов и затяните винты, потом поставьте ее обратно;
• при плохом поворачивании ручки смажьте все подвижные механизмы машинным маслом.

Достать ролики сверху, снизу и сбоку можно путем открытия оконной створки. Чтобы натянуть ролики со второго бока, измените положение створки, открыв ее с верхней части.

А вот в отличие от зимней регулировки, летняя отличается тем, что нужно ослабить притяжение уплотнителя, поскольку в это время года нет нужды сохранять тепло так, как в холода. Процесс регулировки происходит таким же способом, единственное, что черточка на ролике должна показывать не на помещение, а в сторону улицы.

Если уплотнитель будет постоянно находиться в натянутом положении, то он скорее потеряет свои качества. Во время летней регулировки, даже если окна закрыты, проветривание следует соблюдать с помощью неплотно прижатого притвора.

Если вы желаете, чтобы окна ПВХ прослужили вам максимально длительное время, то в разные времена года следует учитывать следующее:

• не оставляйте фурнитуру в зимнем режиме на весь год;
• ослабляйте прижим летом;
• заменяйте вовремя уплотнитель при износе;
• корректно выполняйте регулировку своими руками, чтобы не пришлось ремонтировать окно.
