Различные типы крыш: достоинства и недостатки

Как проектируют дымоход?

Еще один немаловажный вопрос – вопрос организации дымоходной системы. О ней нужно позаботиться еще на стадии проектирования, чтобы при строительстве точно знать, куда выводить дымоход, какое оборудование и куда установить. При выборе диаметра дымохода нужно учитывать, что он должен быть таким же или немного больше, чем диаметр отопительных приборов. Систему лучше построить сразу, а уже потом приступать к монтажу стропильной системы, выкладывая вокруг дымохода обрешетку. Если же сначала был смонтирован каркас крыши, при выборе места для дымохода нужно учесть расположение элементов стропильной системы.

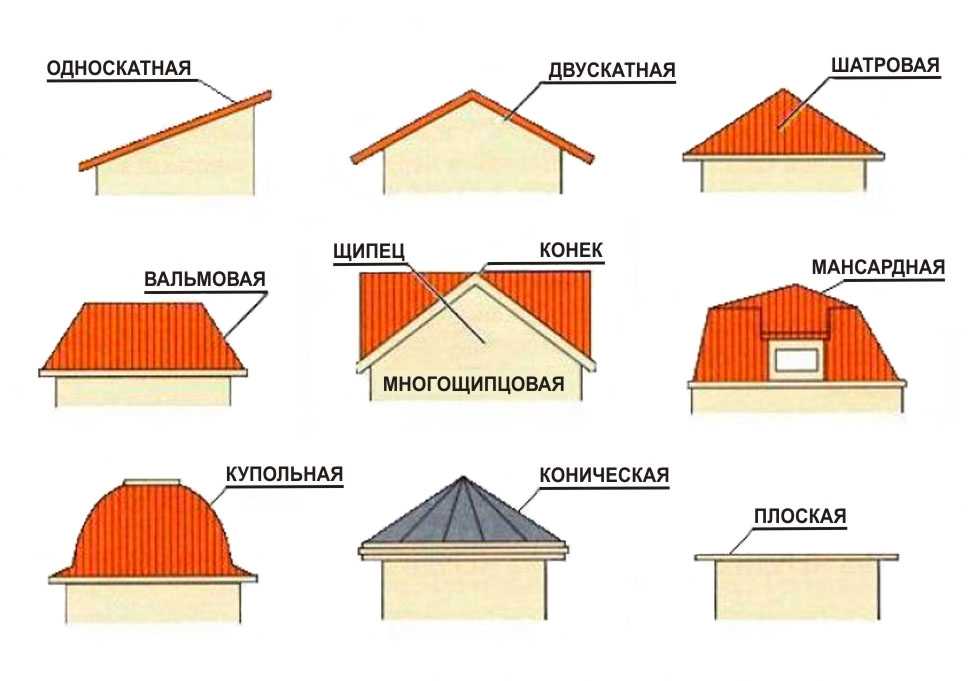

Классификация скатных крыш

Перечислим основные конструктивные разновидности скатных крыш.

• Односкатные крыши Их поверхность представляет собой плоскость, опирающуюся на противоположные стены разной высоты, т.е. находится под углом к горизонту.
• Двухскатные крыши Они состоят из двух расположенных под углом плоскостей и опираются на противоположные стены одной высоты. Пожалуй, это наиболее распространенный тип скатных крыш.
• Ломаные крыши Разновидность двускатной крыши, в которой каждый из скатов состоит из двух расположенных под тупым углом прямоугольников.
• Крестообразные крыши Представляют собой комбинацию нескольких обычных двускатных крыш, как бы врезанных друг в друга под прямым углом.
• Вальмовые крыши Это четырехскатные крыши с двумя длинными трапециевидными скатами и двумя короткими треугольными.
• Полувальмовые крыши Разновидность вальмовой крыши, иногда называемая голландской, в которой торцевые скаты не доходят до карниза. Благодаря такой конструкции дом лучше выдерживает ветер, а его фронтоны меньше подвергаются воздействию осадков.
• Шатровые крыши Разновидность 4-скатной крыши, состоящей из четырех равных скатов треугольной формы.

Виды конструкции

Прежде чем рассмотреть преимущества и недостатки дома с плоской крышей, давайте разберемся в видах и подвидах кровли данного типа.

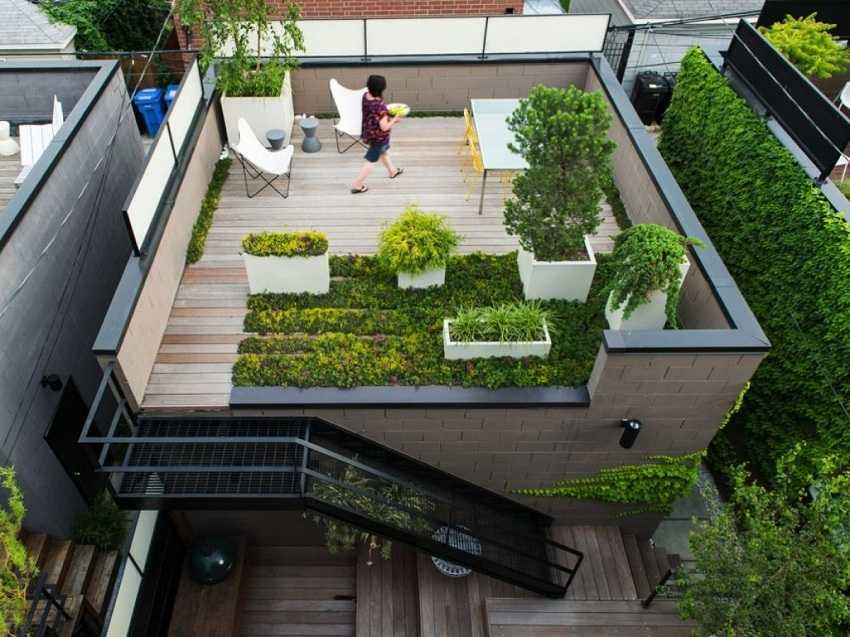

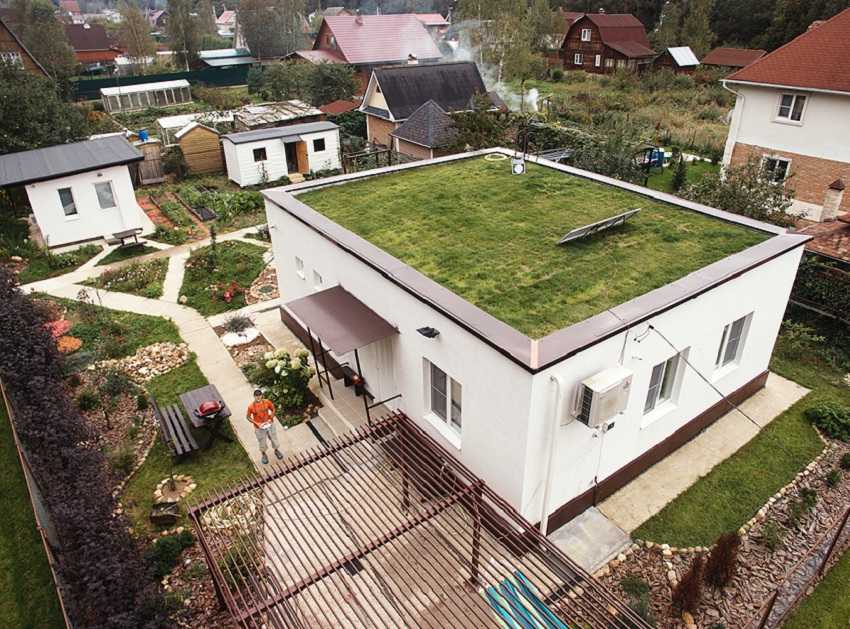

Эксплуатируемые

это вид плоской кровли, предусматривающий установку какого-либо оборудования или использование данной площади для других нужд:

• Возведение цветников, газонов или зон отдыха.
• Строительство теплицы или зимнего сада.
• Спортивные и детские площадки.
• Возможна организация парковки или бассейна.

Главное условие – это соответствие прочности перекрытий и несущих стен нагрузке, которую предусматривает эксплуатируемая крыша. Кроме этого, необходимо быть на 100% уверенным в надежности гидроизолирующего слоя, так как перекрыть его довольно проблематично.

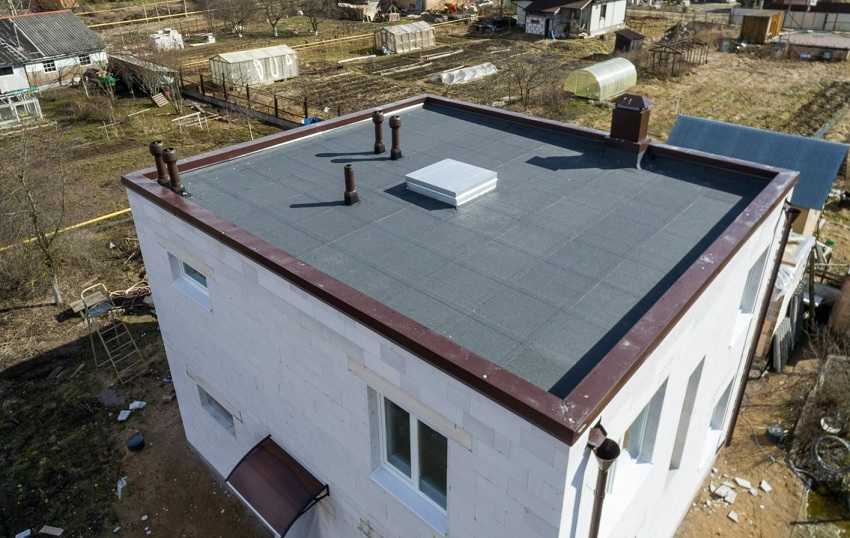

Неэксплуатируемые

Это вид плоской кровли, предусматривающий только экстренный выход на крышу, для проведения каких-либо работ и обслуживания находящегося там оборудования. На такой плоской крыше лежит только снег. Осадки являются определяющим фактором в выборе типа кровли. Если в регионе выпадает большое количество снега, то об эксплуатируемой крыше в большинстве случаев можно просто забыть. Существуют различия исходя из конструктивных особенностей.

Без чердачного пространства

Данная кровля предусматривает отсутствие какого-либо пространства между поверхностью крыши и потолком внутренних помещений

В данном случае необходимо уделить особое внимание гидроизоляции. Снег будет таять от тепла в доме

С чердачным пространством

Такая плоская крыша предусматривает пространство между потолком последнего этажа и самой крышей. В данном случае не требуется особая теплоизоляция, как и пристальный уход за самой кровлей. По типу обустройства кровельного пирога различают подвиды плоской крыши.

1. Традиционная. Данная кровля предусматривает первоначальную установку теплоизоляционного слоя, после чего укладывается гидроизоляция.
2. Инверсионный тип кровли. В данном случае все происходит наоборот. Сначала осуществляется укладка гидроизоляции, после кладутся теплоизоляционные плиты.

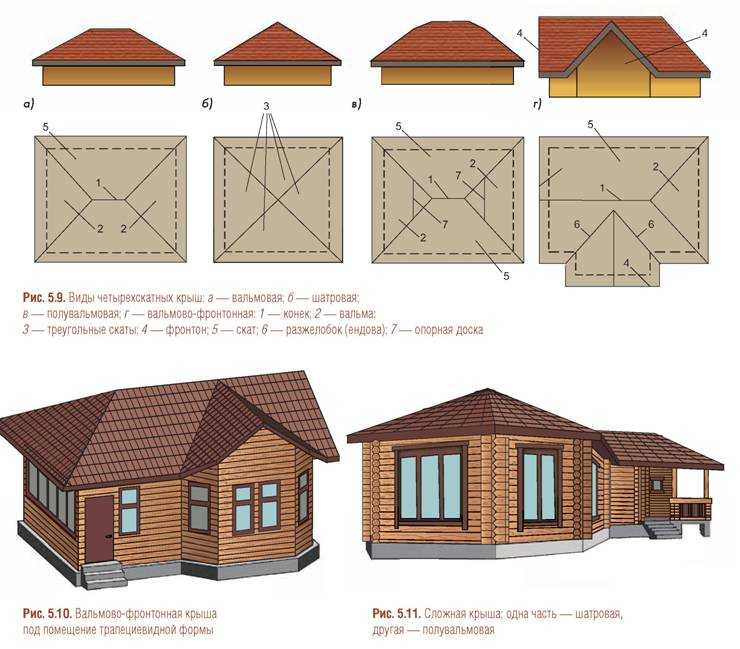

Четырехскатная крыша

Не менее популярной в последнее время является и четырехскатная крыша, которая от первого вида отличается наличием четырех скатов разной формы. Два ската такой кровли имеют треугольную форму, а два трапециевидную. Такая кровля не требует обустройства фронтонов. А для освещения чердачного помещения могут использоваться окна, устанавливающиеся непосредственно на ее скатах.

Такой тип крыши может еще называться вальмовым. В этом случае вальма – это треугольные скаты. В том случае, если кровля состоит из четырех одинаковых скатов, соединенных в верхней точке, то такой тип называется шатровым. Такие кровли, как нельзя лучше подходят для областей, характеризующихся мягким климатом.

Такая кровля очень практична, так как в том случае, если позволяют размеры чердачного пространства, может быть обустроена мансарда либо полноценное помещение для хозяйственных целей.

Это тоже нужно почитать:

Чертеж стропильной системы вальмовой крыши

Итогом разработки проекта и расчетов будет схема-чертеж стропильной системы вальмовой крыши. Не бывает похожих чертежей, готовых к применению без учета особенностей конкретного строения и места его постройки.

Чертеж вальмовой крыши должен включать в себя указание назначения материала, место его установки и способ крепления. Ключевые узлы стропильной системы вальмовой крыши, например, примыкание диагональных опор к коньковому брусу или установка стропильных ног на мауэрлат целесообразно вынести в отдельный чертеж и описать их подробнее.

Чертеж вальмовой крыши (наслонные стропила с упором на два прогона)

Схема деревянных наслонных стропил с упором на два прогона для вальмовой крыши

Чертеж стропильной системы вальмовой крыши с эркером

Схема с размерами стропильной системы вальмовой крыши с эркером

Наличие схематического чертежа станет хорошим подспорьем при изготовлении заготовок и последующем монтаже крыши.

Теплые и холодные крыши

Выбор теплой или холодной крыши зависит от того, как планируется использовать чердачные помещения.

Холодные крыши

Раньше в нашей стране были лишь такие типы, это самая простая и дешевая конструкция. Стропильная система не предусматривает наличия контрообрешеток, чердачное пространство вентилируется через естественные щели. По использованию материалов для покрытия ограничений не существует.

При возведении «холодной» крыши кровельное покрытие крепится непосредственно к доскам обрешетки

Почему так происходит? Все просто. Любую пароизоляцию даже теоретически невозможно сделать полностью герметичной, пар всегда надет щели, будет образовываться конденсат. Установленная парозащита критически нарушает естественную вентиляцию, конденсат очень плохо удаляется. Это значит, что деревянные элементы стропильной системы длительное время эксплуатируются во влажном состоянии. О последствиях говорить не стоит. Получается, что за свои же деньги застройщики ухудшают эксплуатационные характеристики дома и сокращают срок его эксплуатации. Надо помнить, что преждевременный ремонт крыши – сложное и дорогостоящее занятие. Пароизоляция и ветрозащита необходимы лишь тогда, когда крыша утеплена, и в качестве теплоизоляции применяется минеральная вата. Только этот материал очень негативно реагирует на увеличение относительной влажности и требует защиты.

Пароизоляционную мембрану следует использовать лишь при утеплении кровли

Теплые крыши

В настоящее время имеют очень широкое распространение среди владельцев домов. Такие крыши позволяют использовать чердачные помещения как жилые, это так называемые мансардные дома. Появление на строительном рынке новых технологий и материалов позволило значительно улучшать эксплуатационные характеристики конструкций, повышать длительность их эксплуатации.

Теплоизоляция крыши позволяет обустроить жилое помещение на чердаке и в разы снижает теплопотери зимой

Теплые крыши – довольно сложные с инженерной точки зрения конструкции и состоят из нескольких слоев.

1. Кровля. Могут применяться все существующие сегодня материалы.

2. Обрешетка. К ней крепится кровля, конкретный вид выбирается с учетом характеристики материала.

3. Контробрешетка. Обеспечивает эффективную вентиляцию подкровельного пространства. Минимальное расстояние между контробрешеткой и кровельным покрытием не менее пяти сантиметров. Это обязательное условие, только так можно обеспечить нормальное движение воздушных потоков.

4. Ветро- и гидроизоляция. Пропускает пар и защищает утеплитель от удаления тепла воздушными потоками. Нужно покупать дорогостоящую самую современную мембрану. Она позволяет парам воды выходить, но не пропускает обратно капли конденсата, падающие с покрытия. Кроме того, мембраны не продуваются ветром.

5. Утеплитель. Может применяться пенопласт или минеральная вата. Пенопласт используется реже из-за неудовлетворительных эксплуатационных характеристик. Но современные его виды допускаются контролирующими организациями для утепления крыш (преимущественно изнутри), надо лишь приобретать соответствующие марки утеплителя. Минвата может быть рулонной или прессованной. Все остальные утеплители применять не рекомендуется из-за низкой эффективности и большой технологической сложности.

6. Парозащита. Уменьшает количество пара, проникающего в утеплитель. Парозащита должна устанавливаться максимально аккуратно. Чем меньше влаги в минеральной вате, тем ниже ее теплопроводность, а это главный параметр всех утеплителей.

Если нарушена технология создания пирога, то появляются большие проблемы во время эксплуатации мансардных помещений.

Кровельный пирог утепляемой крыши

Стоимость установки шатровой крыши

Когда вы решили установить крышу, одним из ключевых вопросов становится ее стоимость. Шатровая крыша — один из наиболее доступных видов крыш.

Если вы хотите установить шатровую крышу, вы можете рассчитывать на более низкую стоимость установки, чем при установке других видов крыш. Однако, стоимость может значительно различаться в зависимости от многих факторов, таких как размер крыши, сложность установки и выбранный материал.

В случае, если вы решили обратиться к профессионалам, необходимо учитывать расходы на услуги мастеров по установке, которые рассчитываются в зависимости от сложности работы и опыта специалиста.

Однако, вы также можете попытаться установить крышу самостоятельно, если у вас есть необходимые навыки и инструменты. Но в этом случае рекомендуется тщательно изучить все необходимые материалы и инструкции для установки крыши, а также учитывать особенности конкретного объекта.

Классификация скатных крыш

Перечислим основные конструктивные разновидности скатных крыш.

• Односкатные крыши Их поверхность представляет собой плоскость, опирающуюся на противоположные стены разной высоты, т.е. находится под углом к горизонту.
• Двухскатные крыши Они состоят из двух расположенных под углом плоскостей и опираются на противоположные стены одной высоты. Пожалуй, это наиболее распространенный тип скатных крыш.
• Ломаные крыши Разновидность двускатной крыши, в которой каждый из скатов состоит из двух расположенных под тупым углом прямоугольников.
• Крестообразные крыши Представляют собой комбинацию нескольких обычных двускатных крыш, как бы врезанных друг в друга под прямым углом.
• Вальмовые крыши Это четырехскатные крыши с двумя длинными трапециевидными скатами и двумя короткими треугольными.
• Полувальмовые крыши Разновидность вальмовой крыши, иногда называемая голландской, в которой торцевые скаты не доходят до карниза. Благодаря такой конструкции дом лучше выдерживает ветер, а его фронтоны меньше подвергаются воздействию осадков.
• Шатровые крыши Разновидность 4-скатной крыши, состоящей из четырех равных скатов треугольной формы.

Двухскатные

Преимущества

• Практичность кровельной конструкции благодаря наличию большого подкровельного пространства, где можно обустраивать мансардное помещение.
• Такая конструкция характеризуется высокой надежностью, продолжительным сроком эксплуатации благодаря эффективности отведения талых, дождевых вод.
• Возможность выполнения самостоятельного монтажа двухскатной крыши.
• Из всех вариантов конструкций крыш это наиболее дешевый. Дешевле только односкатные кровли, которые в основном используются для хозяйственных построек.
• Кровля такого типа достаточно проста в эксплуатации.
• Существует возможность проведения ремонта.

Недостатки

• Наклон кровельных скатов, высота конструкции крыши зависят от параметров здания.
• Стоимость проекта существенно увеличивается при планировании обустройства мансарды.
• Для обеспечения хорошего освещения в мансардном помещении возникает необходимость установки в двускатной крыше мансардных окон.

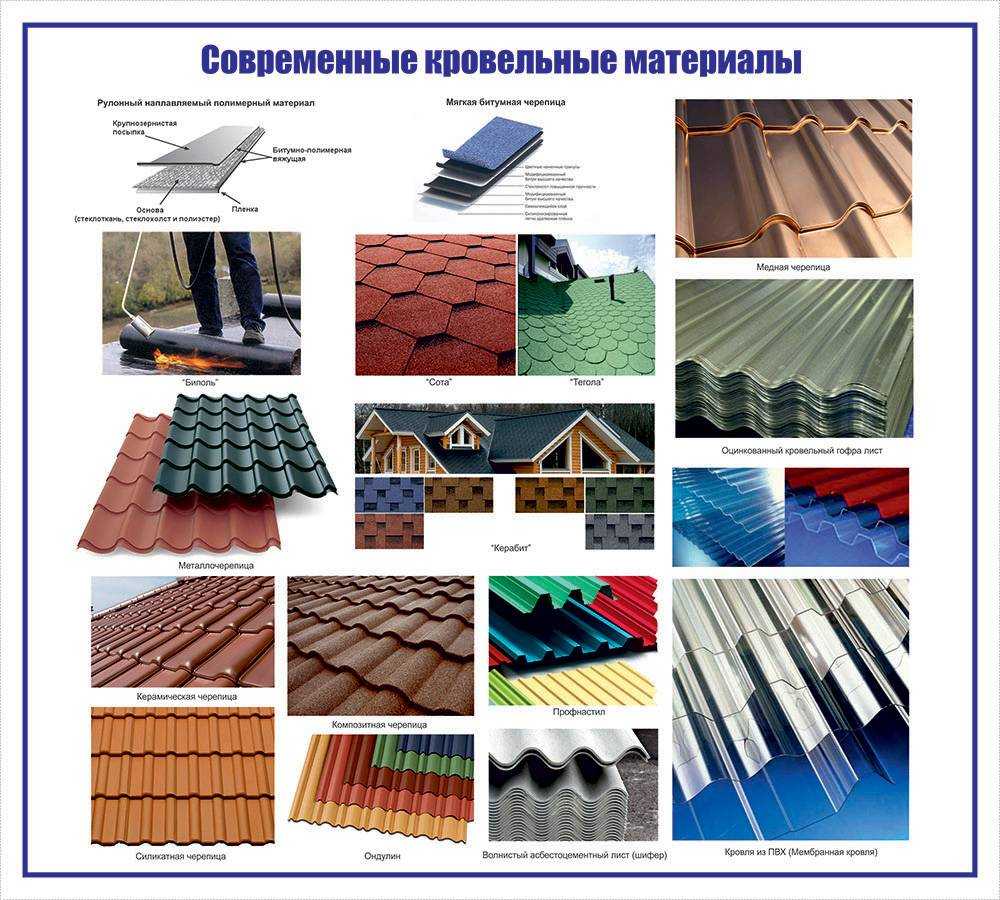

Выбор кровельных материалов

Из всех возможных вариантов кровельного покрытия самыми распространёнными на сегодняшний день являются материалы искусственного происхождения. В таблице ниже даны сравнительные характеристики основных покрытий, представленных на строительном рынке.

Таблица: свойства кровельных материалов

Наименование материала	Угол наклона скатов	Уровень огнеупорности	Шумоизоляционные свойства	Удельная масса, кг/м2	Срок службы, лет	Цена	Уровень сложности сборки	Сложность ремонта и замены	Недостатки материала
Профнастил	12–90о	Высокий	Низкие (особенно при неграмотной сборке)	5,7–9,4	30–35	Низкая	Лёгкий монтаж, не требующий высокой квалификации	Лёгкая, заменой повреждённого участка	Шумность, подверженность коррозии, большие отходы на кровлях сложной формы
Асбоцементный шифер	12–60о	Высокий	Средние (но выше, чем у металлических видов кровли)	10–15	25–30	Низкая	Средний	Лёгкая, заменой повреждённого участка	Наличие в составе асбеста, вредного для человека. Хрупкость, покрывается мхом.
Ондулин	15–90о	Низкий	Высокие	6–6,5	35–50	Низкая	Лёгкий монтаж, не требующий высокой квалификации	Лёгкая, заменой повреждённого участка	Цвет гарантируется на 5 лет, невысокие декоративные свойства.
Керамическая черепица	15–60о	Высокий	Хорошие	40–100	до 100	Очень высокая	Сложный, требует квалификации	Лёгкая, заменой повреждённого участка	Единственный недостаток — хрупкость материала на излом
Цементно-песчаная черепица	15–60о	Высокий	Хорошие	18–30	до 100	Высокая	Сложный, требует квалификации	Лёгкая, заменой повреждённого участка	Нет
Металлочерепица	от 14о	Высокий	Низкие (особенно при неграмотной сборке)	3,5–5	40–50	Низкая	Лёгкий монтаж, не требующий высокой квалификации	Лёгкая, заменой повреждённого участка	Большой перерасход материала при монтаже сложной крыши. Подвержена коррозии.
Мягкая (битумная) черепица	от 15о	Высокий	Хорошие	3–4	30–40	Средняя	Лёгкий монтаж, не требующий высокой квалификации	Лёгкая, заменой повреждённого участка	В составе содержится битум, канцерогенное вещество.

Кроме этого, при сооружении крыш иногда применяются такие нестандартные виды покрытий, как солома, камыш или дёрн. Но это явление скорее можно назвать исключением из правил и данью старинным традициям, массового применения эти материалы не имеют.

Плюсы четырехскатной крыши

Дом с четырехскатной крышей нельзя назвать привычным решением для традиционной русской архитектуры. Однако на Западе такие дома пользуются огромной популярностью. И хотя они включают в себя больше элементов, следовательно, требуют от архитектора и строительной бригады больше труда и мастерства, 4-х скатные крыши имеют ряд безусловных преимуществ, таких как:

• Высокая сопротивляемость ветру. Если двухскатные, а тем более – односкатные крыши принимают любые порывы ветра гораздо больше площадью, то четырехскатные равномерно распределяют нагрузку по разным скатам. Игнорирование ветровой нагрузки может привести к тому, что часть кровельного материала попросту оторвет ветром, образуются вздутия, повредится стропильная система, в результате крыша полностью потеряет свою защитную функцию. Конечно, количество скатов – не единственное, что влияет на сопротивляемость ветровой нагрузке – имеет значение также угол наклона ската, особенности местности. Но тем не менее именно 4-х скатные крыши лучше всего способствуют тому, что ветер «обходит» плоскость крыши, что увеличивает срок ее службы.
• Возможность максимально удачно расположить системы коммуникации. Антенны для интернета или телевидения обычно направляют в сторону вышек связи, для более качественного и надежного соединения. Солнечные коллекторы принято устанавливать на южной стороне крыши – так они получают наибольшее количество света. Зачастую изначальный проект дома не учитывает это, и двускатная крыша не позволяет правильно все разместить. Четырехскатная крыша лишена этого недостатка – ее стропильная система расположена таким образом, чтобы одинаковые участки кровли смотрели на все четыре стороны света.
• Более равномерное отведение воды. Проливной дождь над односкатной, и даже двухскатной крышей приведет к тому, что участок вокруг дома будет залит водой неравномерно – одна часть дома может оказаться почти полностью сухой, а в другой образуются огромные лужи. Четырехскатная крыша этого не допускает: дождевая вода распределяется между всеми сторонами одинаково, что сильно упрощает работу при установке дренажной системы, делает возможным создание удобных пешеходных дорожек и тропинок в любом месте возле дома.
• Экономия строительного материала для стен чердака. В этом случае, по сравнению с двухскатной крышей, роль двух боковых стен будут играть два дополнительных ската.
• Отличный внешний вид. Четырехскатные крыши придают любому зданию вид полной завершенности, абсолютной симметрии. Конечно, это дело вкуса, но многие выбирают такой тип крыши именно из эстетических соображений.

Сложности проектирования

Каркас четырехскатной крыши включает в себя большое количество элементов, каждый из которых имеет свою функцию. Чтобы создать конструкцию, способную выдерживать высокие нагрузки, необходимо выполнить серию сложных вычислений.

Даже планируя строительство кровли своими руками, расчет стропильной системы четырехскатной крыши рекомендуется доверить профессиональному архитектору.

Если предполагается выполнить необходимые расчеты самостоятельно, лучшим вариантом станет использование программы для расчета вальмовой крыши. Это позволит избежать критичных ошибок в проектировании.

Важно не только правильно рассчитать конструкцию, но и максимально точно выполнить разметку. Исправление ошибок, допущенных на данном этапе, потребует значительных финансовых издержек. схематический план расположения стропил

схематический план расположения стропил

При проектировании каркаса вальмовой крыши в первую очередь следует определиться с углом уклона скатов. Чем больше угол наклона, тем выше расход материалов на строительство кровельной системы. При этом малый угол наклона требует создания более мощного каркаса, так как возрастает снеговая и ветровая нагрузка на крышу.

Таким образом, важно определить оптимальные параметры четырехскатной крыши и выполнить соответствующие расчеты. Это позволит возвести внешне привлекательную конструкцию с высокими функциональными характеристиками. Составляющими элементами стропильной системы вальмовой и полувальмовой крыши являются:

Составляющими элементами стропильной системы вальмовой и полувальмовой крыши являются:

• мауэрлат;
• прогон;
• опорная доска;
• затяжки;
• нарожники;
• обрешетка;
• стропила рядовые;
• стропила диагональные (накосные).

элементы стропильной системы четырехскатной крыши

Разрабатывать план стропил четырехскатной крыши можно самому – при наличии определенного уровня навыков и подготовки. Но в основном такой работой занимается специалист, который сделает схему плана под ваши предпочтения для кровли.

Плюсы

• Конструкция плоской крыши предусматривает отсутствие стропильной системы, что позволяет значительно сэкономить на строительных материалах.
• Главным преимуществом дома с плоской крышей является возможность возведения дополнительных объектов и зон отдыха. Если вы проживаете в живописном регионе, то времяпрепровождение на такой площадке просто незабываемо.
• На первый взгляд плоская крыша требует особого ухода и обслуживания, но на самом деле это не так. Обустроив данную кровлю в соответствии с определенными правилами и установив электрический обогрев, можно забыть об оледенении в зимний период года.
• Возведение плоской крыши происходит быстрее, чем скатной, в результате чего строительство дом завершиться раньше.
• Нет необходимости проводить дополнительные расчеты и проектировать сложную скатную крышу. Вы получаете максимум пространства в помещениях.
• Проводить ремонтные работы на плоской крыше гораздо легче, чем на наклонной.
• Плоская крыша может стать прекрасной площадкой для установки различного оборудования (кондиционеров, солнечных батарей или тепловых насосов). Кто еще не знаком со статьей про воздушный тепловой насос, то прочесть её можно по этой ссылке .

Четырехскатная крыша

Не менее популярной в последнее время является и , которая от первого вида отличается наличием четырех скатов разной формы. Два ската такой кровли имеют треугольную форму, а два трапециевидную. Такая кровля не требует обустройства фронтонов. А для освещения чердачного помещения могут использоваться окна, устанавливающиеся непосредственно на ее скатах.

Такой тип крыши может еще называться вальмовым. В этом случае вальма – это треугольные скаты. В том случае, если кровля состоит из четырех одинаковых скатов, соединенных в верхней точке, то такой тип называется шатровым. Такие кровли, как нельзя лучше подходят для областей, характеризующихся мягким климатом.

Двухскатная крыша: достоинства и недостатки

Как можно догадаться по названию двускатная крыша – это конструкция, состоящая из двух скатов, что опираются на несущие стены здания, соприкасаясь друг с другом в верхней точке в коньке. Альтернативное название – щипцовая крыша. Фронтон – это треугольная часть дома, что образуется в результате соприкосновения двух скатов. Данная конструкция имеет ряд достоинств, например, во фронтоне можно соорудить полноценное окно, через которое в чердачное или мансардное пространство будет попадать естественное освещение.

В то же время большинство экспертов уверено в том, что двускатная конструкция крыши уже себя изжила, так как она имеет не привлекательный внешний вид. Однако есть несколько систем и специальных приемов, с помощью которых можно добиться привлекательного и оригинального внешнего вида. Среди них:

• Создание асимметрической двускатной конструкции, где скаты имеют разную длину и устанавливаются под определенным углом. При разном угле наклона можно не только повысить энергоэффективность постройки, но более удачно спланировать подкровельное пространство.
• Каждый из скатов может иметь симметричный излом в центральной части, благодаря чему образуется ломаная (мансардная крыша) имеющая ряд достоинств и позволяющая создать полноценное жилое пространство.
• При создании скатов разного уровня и монтаже слуховых, а также мансардных окон можно создать привлекательную конструкцию с оригинальным дизайном.

При выборе конструкции крыши нужно рассмотреть достоинства и недостатки, как двускатной, так и четырехскатной крыши. Что касается преимуществ двускатной конструкции, то они следующие:

• Практичность. Свободное пространство под крышей можно активно использовать, оборудовав там большой чердак или мансарду.
• Длительный период эксплуатации, высокая надежность.
• Простые расчеты, провести которые можно самостоятельно.
• Возможность самостоятельного монтажа.
• Невысокая стоимость, дешевле только односкатная крыша, используемая для временных и хозяйственных построек.
• Простота в эксплуатации и ремонте.

Что касается негативных моментов обустройства двускатной конструкции крыши, то к ним относятся:

• Высота конструкции и углы наклона скатов напрямую зависят от размеров дома. Чем больше постройка, тем сложнее и дороже произвести обустройство крыши.
• При оборудовании мансарды стоимость работ возрастает, так как нужно качественное утепление и изоляция конструкции.
• Мансарда нуждается в установке дорогостоящих мансардных окон.
