Расчет материала для крыши частного дома

Посчитать материал для кровли значительно сложнее, чем рассчитать площадь самой крыши. Иногда площадь крыши вполовину меньше площади заказанного материала. Для того чтобы не ошибиться в расчетах и не купить лишнего, а бывает еще хуже, когда материала не хватает, необходимо обратиться к специалистам из фирмы, у которой будете заказывать материал. У большинства организаций эта услуга бесплатная. Они очень точно подсчитают количество и размер листов и дадут вам раскладку их на крыше.

Так как кровельные материалы, как правило, имеют прямоугольную форму, а скаты крыши не всегда, придется листы подрезать и подгонять под углы ската. И чем сложнее крыша, тем больше у вас останется не нужных обрезков. Необходимо помнить, какой бы вы материал для покрытия кровли не выбрали, при монтаже раскладка листов всегда должна быть у вас под рукой, чтобы при резке не отрезать не тот лист.

Плоские кровли

На плоской горизонтальной поверхности скапливается максимально возможное количество снега. Расчет нагрузок в этом случае должен обеспечивать необходимый запас прочности несущей конструкции. Плоские горизонтальные крыши практически не строят в районах России с большим количеством атмосферных осадков.

Снег может скапливаться на их поверхности и создавать чрезмерно большую нагрузку, которая не учитывалась при расчете. При организации водосточной системы с горизонтальной поверхности прибегают к установке подогрева, который обеспечивает стекание воды с крыши.

С целью увеличения надежности эксплуатации навеса используют сплошную обрешетку, усиленные стропила и другие конструктивные элементы. Используя результаты расчета можно получить заведомо известное значение нагрузки и использовать для строительства навеса материалы необходимой жесткости.

Расчет основных нагрузок дает возможность оптимально подойти к вопросу выбора конструкции стропильной системы. Это обеспечит длительную службу кровельного покрытия, повысит его надежность и безопасность эксплуатации. Установка возле карниза снегозадержателей позволяет обезопасить людей от сползания опасных для человека снежных масс.

В дополнение к этому отпадает необходимость ручной очистки. Комплексный подход в проектировании кровли также включает вариант монтажа системы кабельного обогрева, которая будет обеспечивать стабильную работу водосточной системы при любой погоде.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы

Подробнее о закреплении мауэрата рассказано в данном видео

Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Зачем нужны расчеты

Иллюстрации	Причины для вычислений
	Расчет на стадии проектирования. Необходим для определения нагрузок, для подсчета количества стропил и шага их установки.
	Расчет на стадии готовности стропильной системы. Необходим для расчета количества кровельного покрытия.

Как выполнить расчеты

Геометрические фигуры в конструкции вальмовой стропильной системы

Условно большинство сложных кровель состоит из прямоугольников и треугольников. Так в односкатных конструкциях вы без труда заметите один прямоугольник, в двухскатных — два прямоугольника или четыре, если система ломанная.

Ситуация усложняется при расчёте параметров для четырехскатных конструкций. Например, вальмовая кровля состоит из двух треугольников и из двух трапеций, шатровая — из четырёх треугольников, вершины которых сходятся в самой высокой точке конструкции.

В сооружениях с более замысловатой конфигурацией справиться с расчетами будет сложнее, так как геометрических фигур больше

Вывод следующий, неважно насколько сложна форма сооружения, инструкция вычислений следующая:

• Расчленяем проекцию на отдельные геометрические фигуры, которые образуют скаты;
• Рассчитываем площадь каждого ската по отдельности;
• Складываем результаты калькуляции и получаем искомое значение для всего сооружения.

Немного геометрии

Иллюстрации	Способы вычисления площади
	Для прямоугольника. Предположим, что проектная односкатная кровля будет прямоугольной. Считаем по формуле: S = a×b. Здесь a и b — это стороны прямоугольника. Формула пригодна как для обычного прямоугольника, так и для квадрата. Впрочем, у квадрата все стороны равны, поэтому узнать S можно умножая длину ската на то же число.
	Для треугольника. Равнобедренный треугольник есть в конструкции шатровых вальмовых и полувальмовых кровель. Площадь треугольника считаем по формуле S= ½ a h. Здесь искомое значение S равно половине основания, помноженного на высоту.
	Для трапеции. Трапеция — это геометрическая фигура, которая есть в конструкции вальмовых крыш. Трапеция — это геометрическая фигура, в которой две стороны не параллельны друг другу, а две параллельны. Площадь фигуры считаем по формуле S= ½ (a+b) h. То есть, половину от суммы оснований нужно умножить на высоту.

Немного практических упражнений

Иллюстрации	Описание вычислений
	Для односкатной крыши. Допустим, есть стропила навеса и нужно рассчитать количество материала. Короткая сторона имеет 3,6 м, а длинная 5 м. Умножаем короткую сторону на длинную: 3,6 на 5 м и получаем 18 м².
	Для двухскатной крыши. На рисунке стропильная система с двумя симметричными сторонами. По карнизной планке скат имеет 6 м, а по боковому свесу 3 м. Так как у нас 2 одинаковых ската, считаем площадь одного из них, а именно 6×3=18. Затем 18 умножаем на два по числу сторон крыши и получаем 36 м². Это идеальная ситуация, так как скаты крыши симметричные, а что делать, если они разные? Ничего сложного, просто считаем отдельно квадратные метры для каждой стороны, а затем складываем результаты. Полученные результаты умножаем на косинус угла.
	Для вальмовой крыши. Итак, у нас есть две одинаковые трапеции со сторонами 8, 5 и 4 м и два треугольника со сторонами 4 и 5 м. Находим высоту стропила от конька до карнизной планки. В треугольнике высота будет катетом. По теореме Пифагора a=√c²-b². У нас c² это 4 м, b² это половина от основания, то есть 2,5 м. Считаем: a=√4²-2,5². Итого, высота равна 3,12 м. Считаем площадь треугольников по формуле S= ½ a h, где S= ½ 5 × 3,12. Получаем 7,8 м² и умножаем на 2 = 15,6 м². Считаем площадь трапеции по формуле S= ½ (a+b) h. S= ½ (5+8) 3,12 получаем 20,28 м². Умножаем на два получаем 40,56 м². Складываем полученные значения 40,56 м² +15,6 м² = 56,16 м².

Рекомендации по закупке материалов

• Покупая шифер, металлочерепицу или профнастил помним, что при монтаже каждого листа одна волна уйдет на соединение с соседним листом. Именно этим объясняются добавочные 10%, которые рекомендуется добавлять к результатам вычислений.
• Покупая шифер или профнастил, будьте готовы к тому, что размеры листа указываются в погонных метрах. То есть, сначала нужно перевести размеры одного листа — погонные метры в квадратные метры, и это число сопоставить с размерами крыши.
• Покупая листовой шифер или аналогичные материалы для кровель сложной формы, будьте готовы к большому количеству отходов из-за срезов по линии накосной стропильной ноги. Поэтому для сложных конструкций рекомендую покупать не жесткие листовые покрытия, а мягкую черепицу на битумной основе.
• Для упрощения расчётов можно использовать онлайн калькулятор, который можно найти на сайтах крупных продавцов кровельных покрытий.

Советы и рекомендации

Угол наклона кровли вычисляется между наклоненными стропилами и перекрытием. При подсчете площади поверхности, которую должны будут занять листы металлочерепицы, шифера либо профнастила, нельзя забывать, что одна из волн тратится на соединения с соседними листами. Поэтому придется добавить еще 10% к полученной площади уже после всех расчетов и корректировок. Также учитывают, что листовые материалы измеряются в погонных метрах, которые потребуется сначала пересчитать в квадратные, и лишь затем сравнивать с размерами крыши. Дополнительно проверить себя можно, воспользовавшись специализированными онлайн-калькуляторами непосредственно от крупных поставщиков избранного покрытия.

Если кровля не имеет настенного желоба, добавляют 7 см на спуски над карнизами. А в том случае, когда есть и желоб, и карниз, и свес, длину можно сократить на 70 см. Обсчитывать площади парапетов, брандмауэрной стены и прочих конструкций, не связываемых физически с главным покрытием, нужно дополнительно

Принимать во внимание стоячие фальцы, если единичные детали покрываются кровельной сталью, нет необходимости

И еще про игнорируемые детали: нет необходимости просчитывать присоединения кровли к:

• парапету;
• зенитному фонарю;
• тепловому шву;
• трубе;
• шахте вентиляции;
• стене.

Покрытия частей одной крыши, расположенных в различных плоскостях и отсоединенных другими материалами, рассчитываются каждое по отдельности. Если проекта здания нет или он вызывает определенные сомнения, лучше все величины измерять по факту. Затраченные усилия обернутся сторицей, ремонтировать или строить с нуля окажется намного проще. Тем более что неучтенные на планах и схемах большого масштаба сантиметры в реальности оборачиваются целыми метрами погрешности.

Когда дело доходит до формирования сметы, нельзя забывать об использовании крепежа и доборных элементов. Их распределение по площади крыши должно быть равномерным, за исключением тех случаев, когда иной порядок продиктован технологией. Целесообразно учесть, что в отдельных вариантах покрытий количество отходов может достигать 50%. Удивляться и возмущаться здесь бессмысленно, такова технология

Именно поэтому расчет площади кровли – это еще не все, хотя и очень важно для дела

В грамотно составленных сметах не должно быть такого, чтобы простой расчет по площади принимался за основу оценки стоимости. И даже если проведена незначительная корректировка по непонятным коэффициентам, которую никак не обосновывают, доверять такой смете нельзя.

Лучше обратиться за помощью в другую организацию. Все цифры и расчеты, которые представлены проектировщиками, стоит лично перепроверить. Используя онлайн-калькулятор, помощь архитекторов заменить нельзя, но получится по крайней мере высчитать все так, чтобы кровля была надежной при обычных условиях эксплуатации.

О том, как правильно рассчитать площадь крыши, смотрите далее.

Угол наклона

Правильный расчет угла наклона двухскатной крыши имеет большое значение при строительстве дома. От показателя зависят нагрузки, которые приходятся на кровельный материал и на стропильную систему. Некорректный просчет угла наклона кровли часто приводит к затрудненному сходу снеговых масс и воды с поверхности. Кроме того, угол наклона определяет высоту потолка и размеры мансардного этажа.

Зависимость угла наклона двухскатной крыши и высоты потолкаФото из открытых источников

Определить оптимальное значение параметра поможет наш калькулятор угла наклона крыши. Достаточно ввести основные исходные данные, и программа выдаст результат через несколько секунд.

Расчетная снеговая нагрузка

Нормативное значение только основа для расчета реально возможного веса снега. Просто использовать нормативное значение для расчета прочности нельзя, так как:

• скаты крыши могут быть наклонными, снег будет разложен на большей площади;
• ветра, сдувающие снег с кровли, в каждой местности свои;
• окружающие строения изменяют влияние ветров;
• теплопроводность крыши может привести к ускоренному таянию и снижению веса.

Для проектирования крыши с необходимой и достаточной надежной конструкцией следует учесть все факторы, влияющие на реальную ситуацию.

Формула расчета

Обязательная для применения проектировщиками формула вычисления снеговой нагрузки дана в СП 20.13330.2016 и выглядит следующим образом: S 0 = c b c t µ S g.

При расчете нормативная нагрузка S g умножается на три коэффициента:

• µ – коэффициент, учитывающий угол наклона ската крыши по отношению к горизонтальной поверхности.
• c t – термический коэффициент. Зависит от интенсивности выделения тепла через кровлю.
• c b – ветровой коэффициент, учитывающий снос снега ветром.

Присутствие в формуле коэффициентов определяет зависимость результата от некоторых условий.

Определение коэффициентов

Рассмотрим значения коэффициентов применительно к зданиям с габаритными разменами менее 100 метров и без сложных кровельных форм. Для крупногабаритных зданий или при ломаных рельефах кровли применяются более сложные расчеты.

Зависимость величины снежного давления на квадратный метр от угла наклона ската крыши объясняется тем, что:

1. На плоских или слабонаклоненных кровлях снег не сползает. Коэффициент µ равен 1,0 при наклоне ската до 25°.
2. Расположение кровли под углом к горизонтальной поверхности приводит к увеличению площади кровли, на которую выпадает норма снега для горизонтального квадрата. Коэффициент µ равен 0,7 на углах 25° – 60°.
3. На крутых поверхностях осадки не задерживаются. Коэффициент µ равен 0, если наклон более 60° (нагрузка отсутствует).

Введение в формулу термического коэффициента c t позволяет учесть интенсивность таяния снега от выделения тепла через кровлю. Как правило, кровельный пирог здания проектируют с минимальными потерями тепла в целях экономии, а коэффициент c t при расчетах принимают равным 1,0. Для применения пониженного значения коэффициента 0,8 необходимо, чтобы на здании было неутепленное покрытие с повышенным тепловыделением с наклоном кровли более чем 3° и наличием действенной системы отвода талых вод.

Ветер сносит снег с крыш, снижая давящий на конструкцию вес. Ветровой коэффициент c b можно понизить с 1,0 до 0,85, но только в том случае, если выполняются условия:

1. Есть постоянные ветра со скоростью от 4 м/с и выше.
2. Средняя зимняя температура воздуха ниже 5С.
3. Угол ската кровли от 12° до 20°.

Рассчитанное значение перед применением в проектных решениях умножают на коэффициент надежности γ f = 1,4, обеспечивая компенсацию теряющейся со временем прочности материалов конструкций.

Пример расчета нагрузки

Расчет снеговой нагрузки на кровлю проведем для здания, которое проектируется для строительства в Хабаровске. По карте определяем категорию района – II, по категории узнаем максимальное нормативное значение – до 120 кг/м 2 . Здание проектируется с двускатной крышей под углом 35 ° к поверхности. Значит, коэффициент µ равен 0,7.

Предполагается наличие в здании мансарды и применение эффективных теплоизолирующих материалов кровельного пирога. Коэффициент c t равен 1,0.

Здание будет построено в городе, этажность не превышает окружающие строения, расположенные на расстоянии двух высот здания. Коэффициент c b следует принять равным 1,0.

Таким образом, расчетное значение равно: S 0 = c b c t µ S g =1,0*1,0*0,7*120 =94 кг/м2

Для расчета прочности, и не только конструкции крыши, но и фундамента, несущих элементов строения, применяем коэффициент надежности 1,4, получив для проектных вычислений значение 131,6 кг/м2.

Другие виды нагрузок на плоскую кровлю: что учесть?

Помимо снеговой нагрузки, на плоскую кровлю могут оказывать влияние другие виды нагрузок. При проектировании и расчете кровли необходимо учесть следующие факторы:

1. Ветровая нагрузка

Ветровая нагрузка может оказывать значительное воздействие на плоскую кровлю. Силы ветра могут вызывать поднятие и перемещение отдельных элементов кровли, а также создавать дополнительную нагрузку на конструкцию.

При расчете ветровой нагрузки необходимо учитывать скорость ветра в данном регионе, высоту здания, форму и высоту самой кровли, а также коэффициент сопротивления ветра и его направление.

2. Тепловые нагрузки

Тепловые нагрузки могут возникать из-за экспозиции кровли солнечным лучам и атмосферным температурам. Увеличение температуры поверхности кровли может вызвать растяжение материалов и привести к деформациям или повреждениям конструкции.

Для учета тепловых нагрузок необходимо использовать материалы и покрытия, обладающие хорошей теплоотдачей и устойчивые к высоким температурам. Также следует предусмотреть возможность расширения и сужения кровли при изменении температуры.

3. Дополнительные нагрузки

Помимо веса снега и возможной ветровой нагрузки, на плоскую кровлю могут быть оказаны различные дополнительные нагрузки. Это могут быть человеко- или технические нагрузки, вызванные поддержкой и перемещением людей, оборудования, систем водоотведения и других элементов на поверхности кровли.

Для учета дополнительных нагрузок необходимо знать предполагаемое количество и массу элементов, которые будут размещены на кровле. Также следует предусмотреть возможность усиления конструкции или добавления дополнительных опорных элементов, если это необходимо.

4. Осадки

Другой важный фактор, который следует учитывать при расчете плоской кровли, это осадки (дождь, град, сыпучие вещества и т.д.). Дождь может вызывать накопление воды на кровле и создавать дополнительную нагрузку, особенно если система водоотведения не функционирует должным образом.

При проектировании плоской кровли необходимо учитывать количественные данные об осадках в данном регионе, а также предусмотреть системы отвода дождевой воды, чтобы минимизировать возможные проблемы с накоплением влаги на кровле.

Расчёт крыши в онлайн-калькуляторе

Чтобы провести расчёт кровли в онлайн-калькуляторе, то есть узнать, какими должны быть угол наклона и площадь крыши, а также количество пиломатериала и другого строительного сырья, надо выбрать тип финишного покрытия и ввести в специальные ячейки следующие размеры:

• ширину основания кровли с торца дома (не прибавляя ширины свесов);
• длину основания крыши сбоку здания (не учитывая протяжённости свесов);
• высоту конька (расстояние от будущего основания до конькового бруса);
• длину свеса (не менее полуметра).

Для крыши в несколько скатов с разными углами наклона расчёты проводят по отдельности. Потом полученные данные суммируют.

Оптимальный показатель для облегчения схода снега

Лимитирующим фактором при выборе угла наклона кровельных скатов в средней полосе России является высокая снеговая нагрузка, характерная для этой местности. Большое количество снега, выпадающее в зимний период, повышают давление на стропильную систему, приводя к деформациям каркаса и кровельного материала конструкции. Опытные мастера считают, что существует устойчивая корреляция между уклоном и сопротивлением снеговой нагрузке:

1. Если он меньше 30 градусов, то происходи накапливание снега на поверхности скатов. Снежные наносы и наледь имеет значительную массу, из-за которой повышается нагрузка на стропильный каркас, достигая критических показаний. Однако, часть снега сдувается с поверхности ветром. Если угол наклона кровли находится в этом диапазоне, то снегозадержатели на нее не устанавливают, особенно если кровельный материал имеет шероховатую поверхность.
2. При значении, равном 0 градусов (т.е. для плоских крыш), снеговая нагрузка на поверхность достигает максимальных значений. Снег на таких конструкциях скапливается в большие сугробы, которые приводят к обрушению каркаса, если крышу периодически не чистить.
3. Если он кровли составляет 45 градусов и выше, то в расчетах нагрузки на стропильный каркас весом снега можно пренебречь, так как снег со скатов соскальзывает самостоятельно, не задерживаясь на скате. Чтобы обезопасить эксплуатацию кровли, имеющей большой угол наклона, на нее устанавливают снегорезы, разрезающие пласт снега при сходе на более тонкие пластины, имеющие меньшую скорость и энергию падения.

Влияние угла наклона на высоту мансарды

Влияние уклона крыши на высоту подкровельного пространства

Расчет массы снега и нагрузки по СНиП

При снегопаде нагрузка может деформировать элементы несущей конструкции дома, стропильную систему, кровельные материалы. С целью предотвращения этого на стадии проектирования выполняют расчет конструкции в зависимости от воздействия нагрузки.

В среднем снег весит порядка 100кг/м3, а в мокром состоянии его масса достигает 300 кг/м3. Зная эти величины, достаточно просто можно рассчитать нагрузку на всю площадь, руководствуясь всего лишь толщиной снегового слоя.

Толщина покрова должна измеряться на открытом участке, после чего это значение умножают на коэффициент запаса — 1,5. Для учета региональных особенностей местности в России используют специальную карту снеговой нагрузки. На её основе построены требования СНиП и других правил.

Полная снеговая нагрузка на крышу рассчитывается при помощи формулы:

S=S_расч.×μ;

где S – полная снеговая нагрузка;

S_расч. – расчетное значение веса снега на 1 м2 горизонтальной поверхности земли;

μ – расчетный коэффициент, учитывающий наклон кровли.

На территории России расчетное значение веса снега на 1м2 в соответствии со СНиП принимается по специальной карте, которая представлена ниже.

СНиП оговаривает следующие значения коэффициента μ:

• при уклоне крыши менее, чем 25° его значение равняется единице;
• при величине уклона от 25° до 60° он имеет значение 0,7;
• если уклон составляет более 60° , расчетный коэффициент не учитывается при расчете нагрузки.

Распространённые виды кровли

Наиболее известны такие типы крыши, как:

• односкатная — опирается на две стены, находящиеся на разных уровнях высоты, и сооружается специально для объектов хозяйственного назначения и небольших строений;
• двускатная — состоит из двух соединённых под углом скатов, площадь которых может быть неодинаковой;

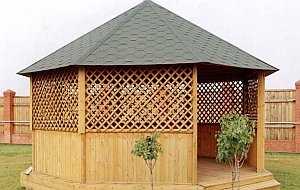

• шатровая — собирается из четырёх скатов в форме равнобедренного треугольника, в результате чего имеет сходство с пирамидой и идеально подходит для квадратных домов;
• вальмовая — создаётся из двух трапециевидных и двух треугольных скатов;
• мансардная — используется для создания комнаты на чердаке и образуется за счёт изменения формы крыши, например, с помощью ломаных линий;
• многощипцовая — сооружается на зданиях, построенных в виде многоугольника.

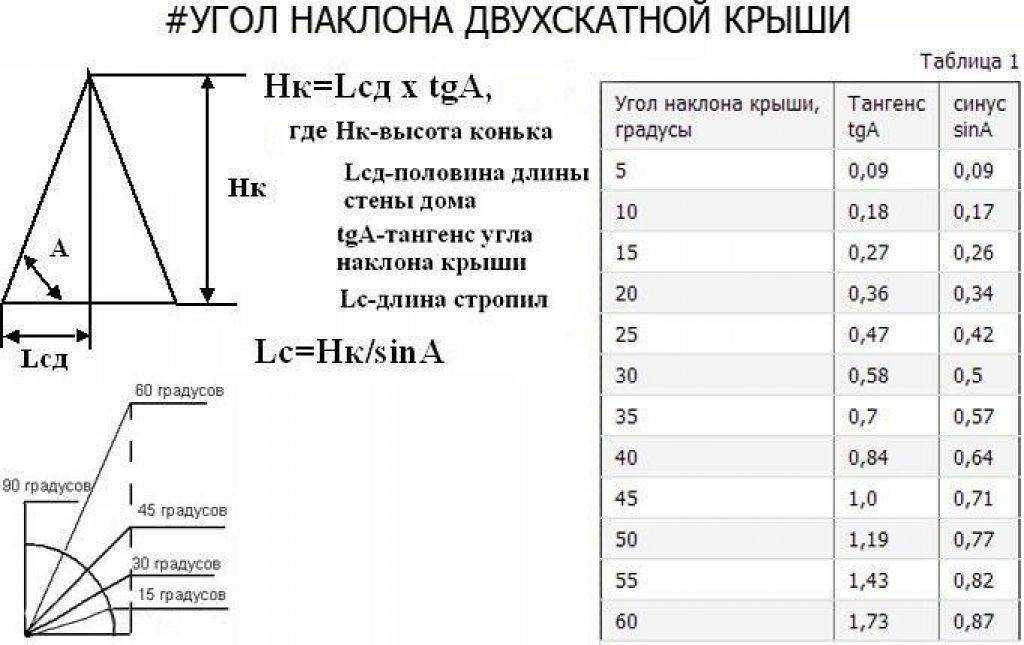

Определение угла

Угол наклона крыши – параметр инженерного расчета кровельных конструкций, отражающий отношение высоты конька к ширине основания ската. Скатные кровли могут иметь уклон 2,5-80 градусов, однако, оптимальный диапазон значений угла наклона составляет 20-45. От этого параметра зависит площадь скатов, ветроустойчивость и снеговая нагрузка. В специальной литературе встречаются следующие термины:

• Минимальный уклон. Минимальный угол наклона в целом для скатных крыш составляет 2,5 градуса, но в зависимости от используемого гидроизоляционного материала этот параметр может увеличиваться. Меньше всего минимальный угол у рулонных битумных и мембранных покрытий, он составляет 2-4 градуса. Минимально допустимое значение для металлочерепицы и профнастила составляет 11-12, для керамической черепицы – 22.
• Оптимальный. Оптимальным называют наиболее подходящий уклон крыши в данных климатических условиях при использовании определенного гидроизоляционного материала. Оптимальный угол наклона обеспечивает самостоятельный сход снега, облегчая обслуживание кровли.

Расчет уклона

Расчет угла наклона ската

Снеговая нагрузка
