Утепление мансардных окон изнутри пошагово

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы

Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем

Проем в кровле формируют с помощью циркуляционной пилы

Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.

Установка рамы и регулировка

Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах. Установку рамы рекомендуется проводить без стекла

Установку рамы рекомендуется проводить без стекла

При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.

Изоляция и дренаж

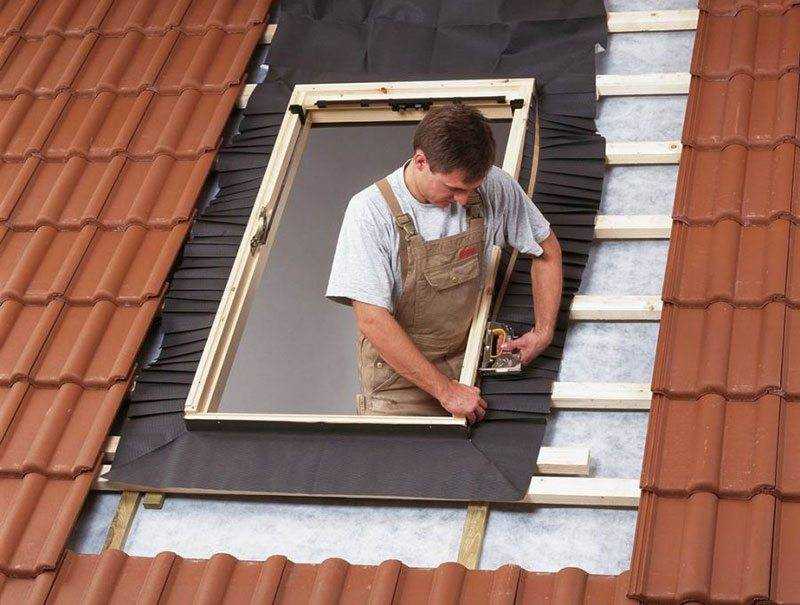

После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.

Гидроизоляцию фиксируют с помощью степлера

Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.

Установка оклада

Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.

Оклад окна входит в поставку конструкции, а правила установки описаны в инструкции производителя

Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.

Оклад окна прикрепляется к обрешетке и раме

Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.

Установка стеклопакета и внутренняя отделка

На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.

Стеклопакет монтируют на самом последнем этапе, отделку выбирают под интерьер

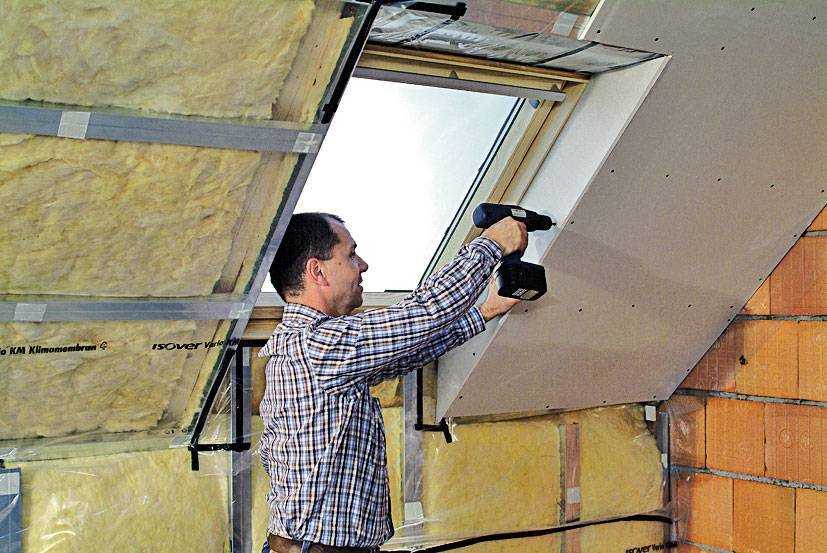

Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.

В качестве альтернативного варианта можно использовать и обычный гипсокартон, а вот от механических монтажных конструкций в таком случае следует отказаться.

Утепление мансардных окон

Итак, что нужно знать об утеплении мансардных окон?

• Чаще всего проблемы возникают в области верхних или нижних откосов. Связано это с тем, что технические условия их обустройства создают зоны (в местах примыкания откосов к окнам), где крайне мало места для утеплительного материала.
• Применение моделей окон с глубокой посадкой в кровлю позволяет довольно эффективно увеличить пространство для утепления окон в зонах верхнего и нижнего откосов. Такие окна (например, компании Факро), в большинстве случаев, утепляются с применением двух утеплительных контуров, причем есть возможность и для установки третьего. Обычно они проходят проверку в очень жестких условиях резкого перепада температур и способны выдерживать длительное воздействие 50°С морозов без промерзания оконной рамы и стеклопакета.

Кроме стандартных контуров утепления можно использовать другие виды утеплителей, желательно в виде жестких матов каменной ваты или аналогичных, которые не провисают под собственным весом, имеют длительный срок эксплуатации и высокую степень теплозащиты. Правило следующее: чем меньше места для утеплителя – тем более эффективным он должен быть по своим характеристикам. Не забывайте, что каменная вата и ряд других утеплителей нуждаются в хорошей, надежной гидроизоляции.

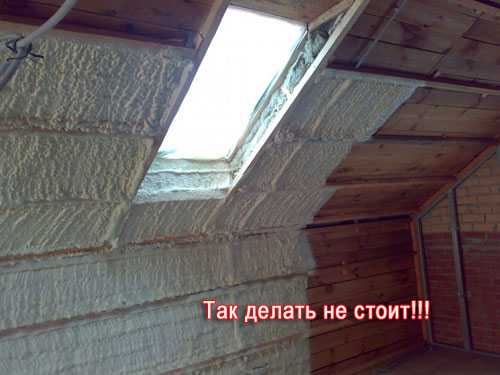

Увы, весьма распространенная ошибка многих горе-монтажников – утепление мансардных окон монтажной пеной. Незнание свойств этого материала и попытка решить проблему попроще, приводят к непоправимым последствиям: монтажная пена при затвердевании сильно расширяется и вызывает смещение поворотной рамы окна по отношению к коробке. Нарушаются все регулировки зазоров, появляются щели и, как результат – сквозняки и протечки.

• В качестве дополнительной и, я бы сказал, обязательной меры, является установка под мансардными окнами приборов отопления. Поток теплого воздуха позволит решить две задачи: прогрев оконных откосов и предохранение от возникновения конденсата на поверхности стеклопакета. Отступление от этого правила позволительно лишь в очень крайних случаях.
• Я никогда не использую в зоне откосов металлические элементы для монтажа отделочных материалов, так как их применение может создавать мостики холода и приводить к промерзанию оконных откосов.
• При установке под мансардными окнами подоконников я в обязательном порядке оставляю под ним достаточный для циркуляции теплого воздуха, зазор. Хотя эту меру, как и предыдущую, можно с таким же успехом отнести к следующей части сегодняшней статьи – отделке мансардных окон.

Монтаж мансардных окон.

К установке мансардного окна нужно подходить с особой тщательностью, чтобы избежать в будущем таких неприятностей, как нарушение герметичности, скопление конденсата или промерзания оконных конструкций. Давайте перечислим основные технологические особенности при их монтаже.

1. Мансардное окно обязательно должно крепиться к вертикально расположенной стропильной системе. Иногда, неопытные монтажники, прикрепляют их к обрешетке, что является крайне неверным решением. 2. Отступ между кровельным покрытием и оконным блоком по сторонам должно составлять расстояние от 3 до 6 см. Сверху эта величина должна варьироваться в пределах 6–15 см. 3. При установке рама со стеклопакетом монтируется в сборе, затем последний вынимается, а рама закрепляется окончательно. 4. Гидроизоляционный контур закрепляется на коробку окна степлером, а водоотводный желоб устанавливается на высоте не более 50 см, для обеспечения качественного дренажа. 5. Составные части оклада устанавливаются в порядке нумерации, указанной в инструкции и никак иначе.

Правила создания оконного проема

Перед разбором кровли для врезки оконной рамы нужно ознакомиться с некоторыми рекомендациями. Профессиональные строители, при обустройстве проема рекомендуют следовать следующим правилам:

• Между рамой и проемом окна следует оставлять небольшой припуск шириной в несколько сантиметров. В противном случае будет очень сложно правильно установить утеплитель.
• Расстояние между кровлей и монтажным брусом должно составлять 10 см. Этот промежуток необходим для компенсации возможной усадки кровли. Если его не оставить, то оконный проем через некоторое время может «перекосить».
• При вырезании проема в гидроизоляции не нужно четко следовать размерам оконной рамы. Следует оставить нахлесты гидроизоляционного материала шириной до 25 см. В дальнейшем их нужно будет вывернуть наружу и с помощью строительного степлера закрепить на обрешетке. От излишков придется избавиться.

Не следует опасаться неплотного примыкания оконного проема и рамы. По периметру остекления в дальнейшем будет наложен гидроизоляционный фартук, исключающий проникновение влаги в помещение.

Этапы остекления

Монтаж мансардных окон проходит в несколько этапов. При этом соблюдается следующий порядок действий:

• Создание оконного проема и его подготовка к монтажу рам.
• Монтаж оконной коробки без стеклопакета.
• Укладка утеплителя и гидроизоляции.
• Установка отводящего влагу желоба над верхней линией остекления. Его можно приобрести в магазине или изготовить самостоятельно из подходящего по размерам куска гидроизоляции.
• Монтаж и крепление элементов оклада окна.
• Установка стеклопакета.
• Отделка оконной коробки изнутри с укладкой пароизоляции.
• Установка откосов.

Производители мансардных окон снабжают свою продукцию подробной инструкцией. Поэтому имея минимальные строительные можно установить окна для кровли своими руками.

Нюансы монтажа оконной коробки

Разные производители дают разные рекомендации при монтаже оконных коробок. Например, для крепления рамы в оконном проеме используются специальные монтажные кронштейны. Один производитель рекомендует снять стеклопакет перед их закреплением, а другой, напротив, советует удалять стекла, после помещения кронштейнов в посадочные места. Эти нюансы нужно учитывать.

Чтобы было проще работать с изоляцией после установки рамы, ее временно можно прикрепить с помощью степлера к верхней и нижней линии оконного проема.

Во время установки рамы нужно помнить о том, что нижние кронштейны закрепляются прочно, а верхние не закручиваются до конца. Да, рама будет люфтить в проеме, но в дальнейшем этот люфт позволит осуществить ее регулировку.

После закрепления кронштейнов нужно проверить с помощью строительного уровня горизонтальное и вертикальное положение конструкции. Если обнаруживаются отклонения, их нужно скорректировать с помощью уголков из пластика. На этом этапе будет нелишним временно установить створку окна в раму, чтобы проверить плотность ее прилегания.

Убедитесь, что расстояние между проемом и рамой с обеих сторон одинаковое. Если отклонений нет, то можно осуществить полную затяжку верхних кронштейнов и установить гидроизоляционный фартук. Теплоизоляцию можно снять с временного крепления в проеме и закрепить вдоль боковых линий на раме.

Для правильного крепления дренажного желоба в обрешетке и гидроизоляции нужно вырезать куски соответствующего размера. Желоб при креплении к обрешетке нужно обязательно заводить под гидроизоляцию и крепить под небольшим углом для обеспечения самопроизвольного отведения конденсата.

Завершение монтажа

Оклад устанавливается в полном соответствии с рекомендациями производителя окон. При этом первыми крепятся его нижние элементы, а последними верхние.

Во время подгонки оклада его части обязательно следует обязательно завести под эластичный уплотнитель.

Завершается монтаж мансардных окон установкой откосов. По окончании всех работ нужно убедиться в том, что плоскость нижнего откоса не завалена в относительно поверхности пола мансарды. Она должна располагаться перпендикулярно к нему.

Почему нужно утеплять уличные откосы

Некоторые не занимаются утеплением откосов, так как не видят смысла в этой процедуре. Для чего жильцы хотят утеплять внешние оконные откосы? Такие элементы снаружи окон требуют обязательного утепления. Со временем, в дверь между стеной и окошком начинает лететь различный мусор, грязь, пыль и воды. Подобных загрязнений становится значительное количество. Затем это начинает приводить к разрушению, отслаиванию покрытия. Это будет провоцировать появление щелей, что образует сквозняк.

При утеплении наружных откосов, жильцы могут не переживать за климат внутри помещения. Они утепляют помещение, сохраняют тепло и предотвращают повышение уровня влажности.

Внутренние работы при установке мансардного окна

Когда окно установлено, подгоните отверстие во внутренней отделке до его окончательных размеров. При использовании откосов VELUX выполните разметку отверстия с помощью шаблона (поставляется с откосом), который обеспечивает расположение верхнего откоса вертикально и нижнего – горизонтально. Этот принцип также применяется к откосам, выполненным из других материалов.

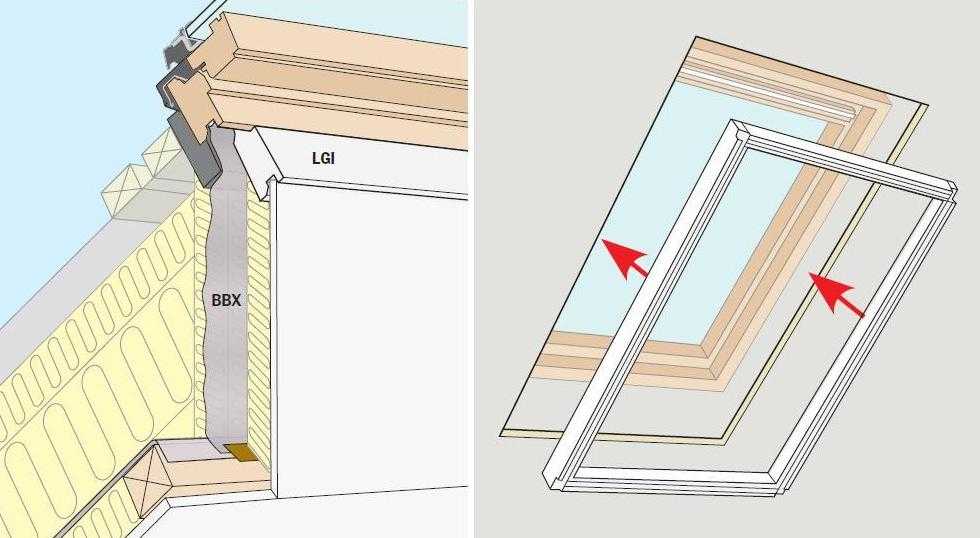

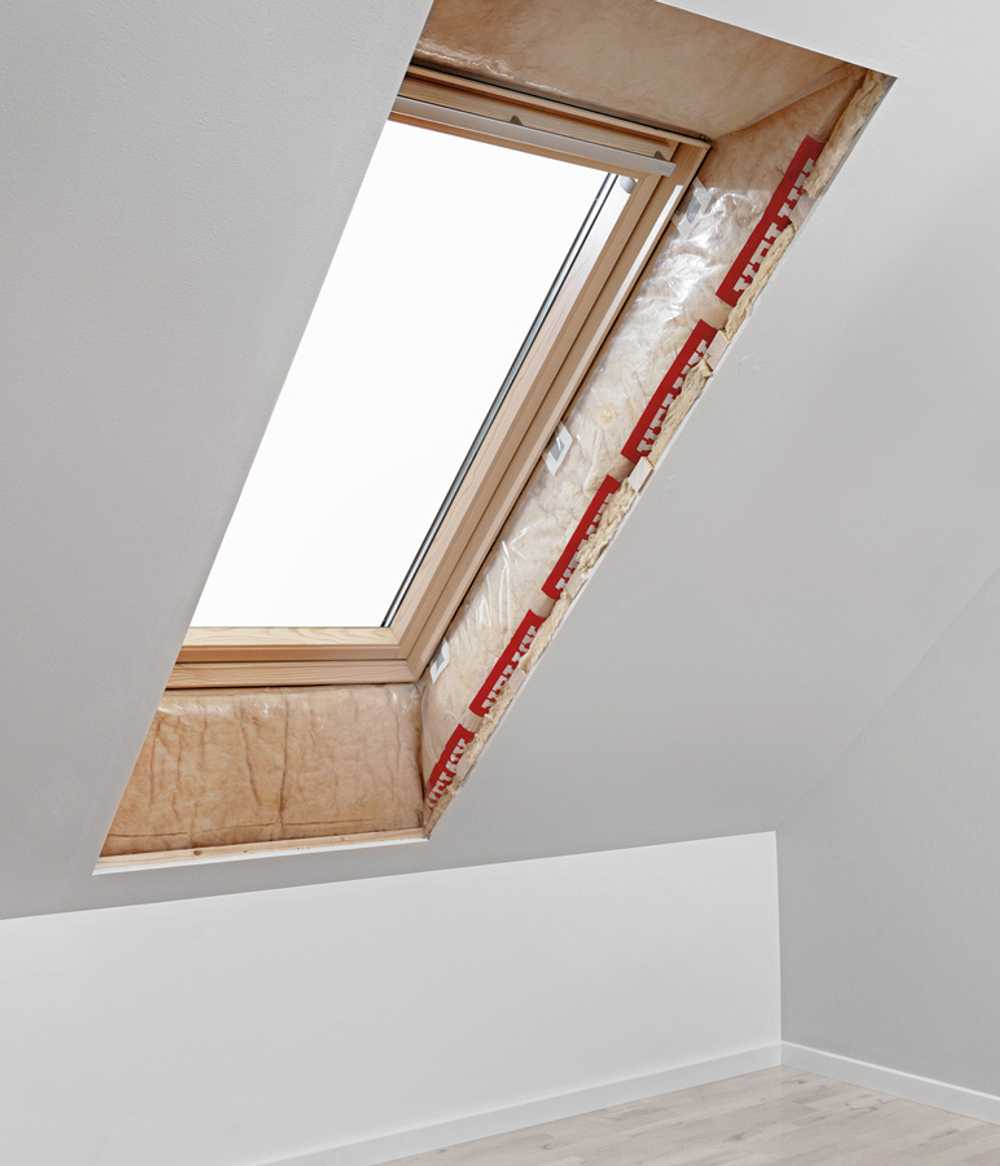

Для предотвращения образования мостиков холода важна правильная гидро- и теплоизоляция вокруг окна. Комплект для гидро- и теплоизоляции BDX обеспечивает необходимую изоляцию коробки (с). Если комплект BDX не используется, обеспечьте соответствующую изоляцию вокруг коробки до верхней поверхности обрешетки (d).

При установке мансардного окна VELUX нарушается существующая пароизоляция. Пароизоляция должна быть восстановлена с помощью дополнительной пароизоляции, соединяющей окно с пароизоляцией внутри конструкции крыши/стены. Фирменная пароизоляция ВВХ – самое надежное решение. Она полностью готова к установке и подогнана точно под размер окна.

Если используется другой вариант пароизоляции, то он должен подсоединяться в отделочный паз коробки окна с помощью бутилового или акрилового герметика для обеспечения паронепроницаемости. В том месте, где откос окна соединяется с внутренней стеной/потолком, мембрана должна соединяться с пароизоляцией дома посредством клеющейся ленты или герметичного соединения с нахлестом.

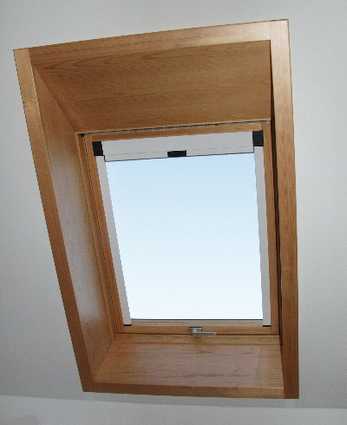

При установке откоса с внутренней стороны помещения постарайтесь сделать верхний откос горизонтально и нижний вертикально. Это обеспечит оптимальную циркуляцию теплого воздуха вдоль внутренней поверхности окна, достаточное проникновение света и лучший вид.

Откос VELUX монтируется на окно в полностью собранном виде.

Материалы подготовлены при поддержке ВЕЛЮКС Россия

Чтобы мансардное окно служило долго

Важно правильно, в соответствии с инструкцией производителя, соединить окно с помощью оклада с кровельным покрытием.
Отрегулируйте окно при монтаже в соответствии с инструкцией производителя, чтобы не допустить неравномерный износ уплотнителей между оконной коробкой и поворотной створкой и исключить продувание и протечки.
Тщательно выполните теплоизоляцию и пароизоляцию оконной коробки без разрывов.

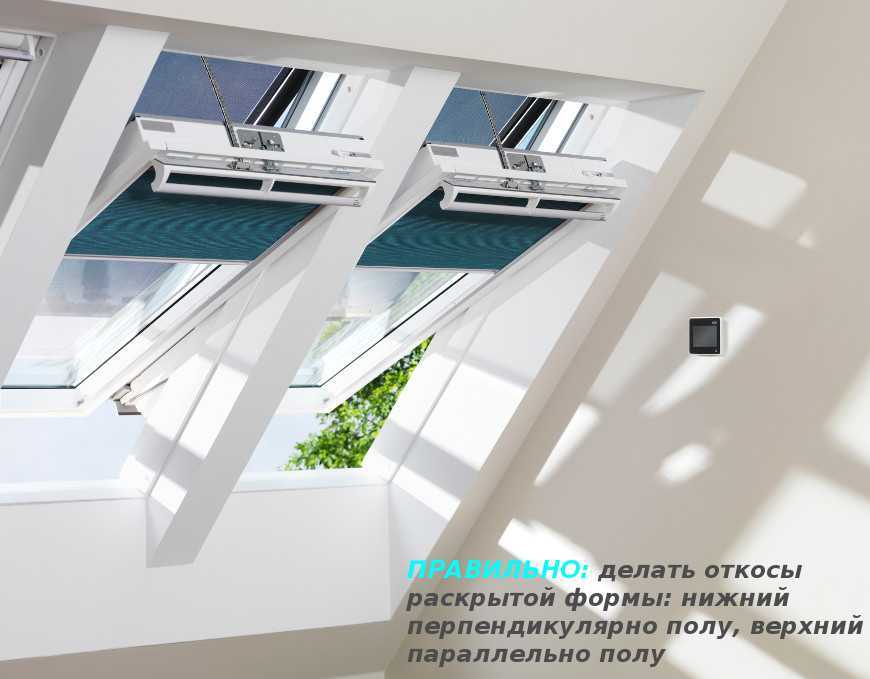

Правильно выполните внутренние откосы. Нижний откос должен быть перпендикулярным полу, а верхний – параллельным. Если их устанавливают перпендикулярно плоскости окна, появляются препятствия для конвекции теплого воздуха в зоне окна, и возможно выпадение конденсата.

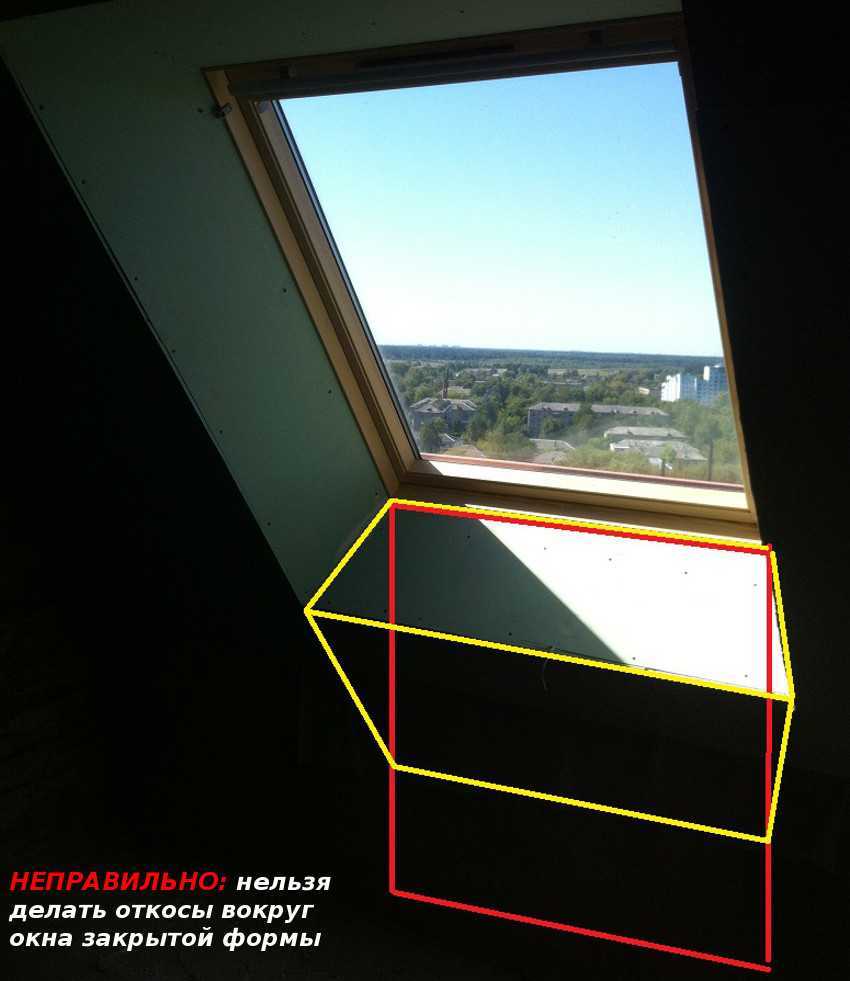

Если их устанавливают перпендикулярно плоскости окна, появляются препятствия для конвекции теплого воздуха в зоне окна, и возможно выпадение конденсата.
