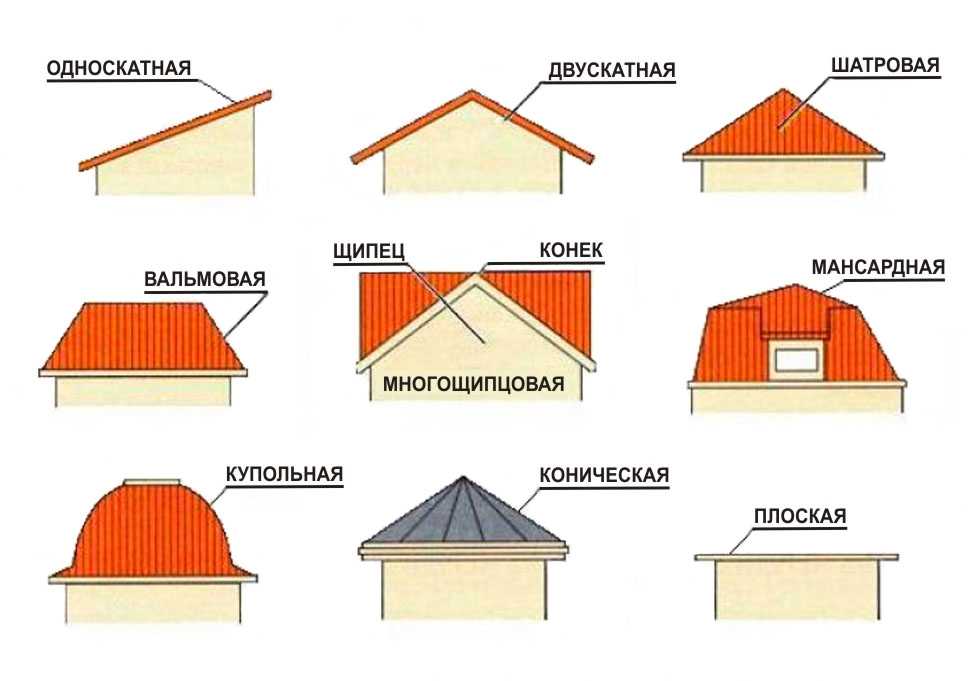

Какие формы крыш бывают и как выбрать оптимальный вариант?

Что нужно знать при установке стропильной системы

Стропила выступают основной опорой для обрешётки и, следовательно, самой кровли, уложенной поверх неё. В зависимости от конфигурации стропильная система монтируется висячей или наслонной. Рассмотрим основные элементы каждой из них.

Стропильная система должна выдерживать вес кровельного покрытия, а также снеговые и ветровые нагрузки

Наслонные стропила:

• используются при наличии в доме опорных стен или перегородок;
• монтируются при расстоянии от одного пролёта крыши до другого в пределах 4–6 м и оборудуются дополнительными опорами, если пролёты намного шире;
• представлены двумя стропильными ногами, опирающимися на мауэрлат и соединяющимися на коньковом брусе. В качестве соединительных элементов применяются ригели;
• изготавливаются из материала сечением от 5 см и более. Промежуток от одного стропила до другого составляет 1–1,5 м. Для дополнительной опоры под стропильными ногами фиксируются подпорки из дерева.

Наслонные стропила устраиваются при небольших пролётах между стенами здания

Висячие стропила:

• монтируются, если между стенами нет перегородок, а пролёт кровельной конструкции составляет более 7 м;
• незаменимы в строительстве мансарды, когда установка перегородок под стропильным каркасом нецелесообразна;
• представлены в виде двух стропильных ног, которые соединяет горизонтальная затяжка, укреплённая вертикальной стойкой и наклонными подкосами;
• не нуждаются в дополнительном усилении за счёт опоры затяжки к мауэрлату.

Висячие стропила применяются в домах без перегородок и с большими межстеновыми пролётами

Кровля

Кровля – это верхнее покрытие крыши, которое обеспечивает защиту от осадков всем конструктивным элементам сооружения и отводит воду на землю. Вот почему одним из основных требований, которые предъявляются к кровле, считается водонепроницаемость. Кровля может быть сделана из разных строительных материалов, асбестоцементных или стальных листов, рулонных и местных (глинокамышовых и глиносоломенных) материалов.

Что касается конструкции, то кровельное покрытие может состоять из:

• скатов (наклонных поверхностей);
• наклонных ребер;
• конька (горизонтальных ребер).

Ендовы и разжелобки – это название мест пересечений под входящим углом, а карнизные и фронтонные свесы – это края кровли, которые выходят за пределы здания горизонтально либо под наклоном. В настенных желобках собирается атмосферная вода со скатов крыши, затем она попадает в водоприемные воронки, а уж после в водосточные трубы и ливневую канализацию.

Укладывать составляющие кровли можно как в поперечном, так и в продольном направлении, соединяя их внахлестку (большинство покрытий) или в замок (листы кровельной стали).

По конструкции кровли разделяют на:

• однослойные (состоят из листов ВО, стали, асбестоцементных плиток и фальцевой черепицы);
• многослойные (рулонные материалы, тес, гонт, стружка, плоская ленточная черепица).

В многослойных кровлях количество слоев будет колебаться от 2 до 5, это зависит от материала, которому вы отдали предпочтение. Такая кровля довольно трудоемкая и менее экономичная. Если в многослойной кровле каждый слой лежит в поперечном направлении, он непременно должен перекрывать стыки элементов слоя, лежащего ниже. Если же его кладут в продольном направлении, он должен покрыть нижележащий слой с напуском, установленным ГОСТ.

Гидроизоляция и утепление

Утепление и гидроизоляция крыши являются важными этапами её возведения, поскольку именно они в значительной степени обеспечивают в помещении комфортный микроклимат. «Кровельный пирог» жилого дома, как правило, имеет одинаковую конфигурацию и выглядит следующим образом:

• Кровельное покрытие – обеспечивает основную гидроизоляцию и защиту от ветра.
• Дополнительная гидроизоляция – является своеобразной страховкой от протечек, вызванных повреждением верхнего слоя кровли, а также защитой утеплителя от внешнего конденсата и влаги, попадающей под кровельное покрытие под воздействием сильного ветра. Исполняется, как правило, из различных плёночных материалов, рубероида.

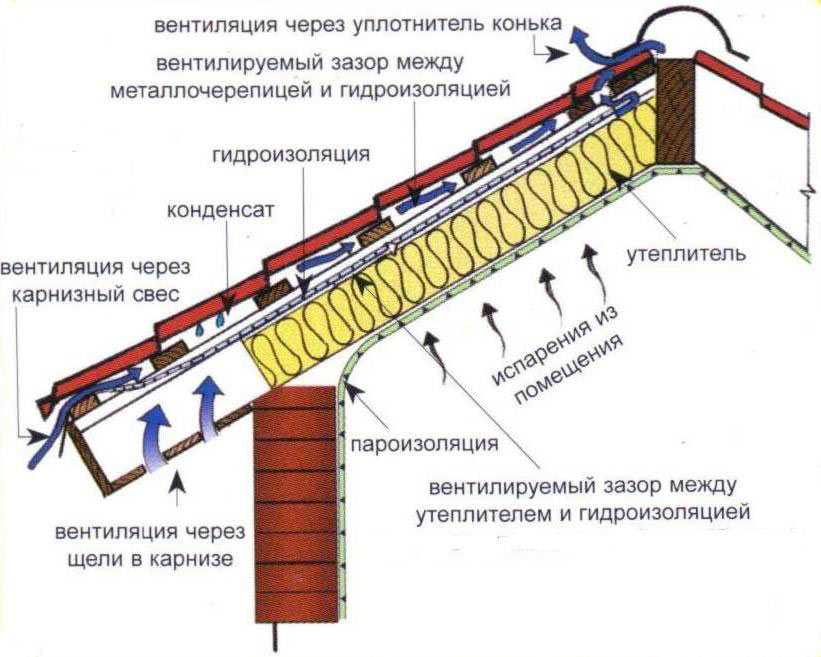

Кровельный пирог с пароизоляцией, гидроизоляцией и утеплением

• Вентиляционный зазор – необходим для циркуляции воздуха и поддержания нормальной влажности утеплителя. Обойтись без этого элемента позволяют гидроизоляционные плёнки с диффузионными мембранами, обладающие высокой паропроницаемостью.
• Утеплитель – в качестве термоизоляции используются различные материалы с низкой теплопроводностью, наиболее популярными из них являются минвата, шлако- и стекловата, пенопласт, экструдированный пенополистирол, пенополиуретан. Выбирать утеплитель следует из соображений организации комфортного микроклимата дома (в помещении не должно быть слишком жарко или холодно), пожарной безопасности, экологичности.

Виды материалов – утеплителей для крыши

Пароизоляция – предохраняет утеплитель от переувлажнения конденсатом, образующимся внутри помещения. Исполняется из плёночных полимерных материалов.

Современные плёнки для пароизоляции крыши Устройство диффузной мембраны

Что вы думаете по этому поводу?

, нам важно Ваше мнение

Подходящие виды кровли для разных типов крыши

Покрытие для кровли выбирается в зависимости от конструктивных особенностей стропильной системы – угла наклона, количества и конфигурации скатов. Большинство покрытий с высокими декоративными качествами производятся для скатных конструкций с уклоном от 10-15°, поскольку в частных домах плоские крыши – явление достаточно редкое.

Рисунок 2. Разные виды скатных крыш

Выпускаются варианты материалов и для кровель плоского типа, которые обычно сооружаются на гаражах, хозяйственных и других подобных постройках. Но особыми декоративными качествами они не отличаются.

Вопрос о том, какая кровля оптимально подходит для крыш плоского и скатного вида, рассмотрим подробнее.

Плоские крыши

Основное преимущество плоских конструкций – минимальная площадь поверхности, что обеспечивает небольшие финансовые расходы на покрытие и монтажные работы. Также на таких крышах можно оборудовать зону отдыха или использовать площадь под другие цели.

Фото 3. Внешний вид дома с плоской кровлей

Но малый наклон доставляет множество неудобств при эксплуатации. Скопление большого количества снега является причиной значительных нагрузок на несущие конструкции всего здания, образования протечек во время таяния снежного покрова и проливных дождей.

Для укрытия таких крыш применяются рулонные наплавляемые, мембранные и наливные материалы.

Скатные крыши

Кровельные конструкции скатного типа бывают разных видов. Основными из них являются:

Односкатные – самые простые и дешевые в устройстве конструкции.

Фото 4. Односкатная кровля

Двускатные – практичные крыши с хорошим отведением осадков и возможностью обустройства мансардного этажа.

Фото 5. Стандартная двускатная крыша

Вальмовые – самые надежные виды конструкций кровли. Но нуждаются в усиленной стропильной системе и отличаются сложностью в устройстве.

Фото 6. Внешний вид вальмовой крыши

Шатровые – оригинальные, но и дорогостоящие варианты.

Рисунок 7. Разные виды шатровых крыш домов

Для укрытия скатных кровель применяются все современные листовые и штучные покрытия – металлическая, битумная, композитная, керамическая черепица, профнастил, ондулин, фальцевая кровля и т.д.

Если вы подбираете бюджетное кровельное покрытие, рекомендуем посмотреть следующее видео:

Особенности конструктивных элементов

Двухскатная кровля не требует создания особенно сложных систем основания и других элементов. Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата. Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.

Проект включает в себя чертежи, на которых отображены особенности соединения важных элементов

Варианты систем стропил

Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях. Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие. В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.

На схеме отображены основные элементы висячих стропил, которые обязательно сооружают при строительстве кровли

Обеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли. Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена. Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.

Конструкция висячих стропил проста, но расчёт нагрузки на стены необходим

Наслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.

Чертёж позволяет определить особенности стропил для разных строений

Наслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.

Стропила

Являясь составным элементом крыши, на стропила возложена очень важная функция: поддерживать обрешетку. Они принимают на себя давление снега, влаги и ветра, все кровли. По конструкции их разделяют на наслонные и висячие. Наслонные стропила используют, если пролет крыши (так называется расстояние между опорами) составляет менее 6,5 метров, а при наличии дополнительной опоры – 10-12 метров.

Висячие стропила используются, если пролет крыши не имеет дополнительных опор и составляет 7-12 метров. Их основное отличие от наслонных в том, что они передают лишь вертикальное давление на мауэрлат. Затяжки нижнего пояса и стропильные ноги – это главные составляющие висячих стропил.

Наслонные стропила:

1. стропильная нога;
2. ригель;
3. чердачное перекрытие.

Висячие стропила:

1. мауэрлат;
2. стропильная нога;
3. затяжка;
4. бабка;
5. подкос.

В зависимости от того, из какого материала построен дом, стропильные ноги можно крепить:

• с помощью верхней обвязки в каркасных домах из дерева;
• на верхние венцы в рубленых, деревянных и брусчатых постройках;
• на специальные опорные брусья, которые также называют мауэрлат в зданиях из камня. При этом мауэрлат должен быть толщиной15-16 см, сам он может быть частичным (брусья подкладывают лишь под стропильную ногу) или цельным (проходить по всей длине сооружения).

Если у стропильных ног есть небольшое сечение, то предотвратить их провисание можно, если использовать решетки из подкосов, стойки и ригель. Подкосы и стойки можно изготовить из досок, ширина которых 15 см, а толщина  2,5 см, или из деревянных пластин, выпиленных из бревна диаметром не менее 13-14 см.

Во время установки стропильная нога врубается в затяжку. Чтобы конец ноги не скользил и не скалывал затяжку, врубать ее нужно зубом, высота его должна составлять 1/3 от высоты затяжки, шипом либо с учетом обоих способов. Помимо того, затяжка останется целостной и не будет скалываться, если стропила будут установлены на расстоянии примерно 3-4 см от края. Стропильную ногу нужно врубить в конец затяжки, в свою очередь зуб отодвинуть как можно дальше.

Чтобы усилить крепления стропила, нужен так называемый двойной зуб. Зубы могут быть одинаковой высоты, но чаще всего их подбирают так, чтобы показатели высоты первого равнялись 1/5 толщины затяжки, а второго – 1/3. Чтобы закрепить первый зуб, на затяжке делают упор, шип и проушину на стропиле, а для второго – лишь упор.

Чтобы дополнительно закрепить стропила в затяжках, можно применять болты или хомуты. Болты используют не так часто, поскольку они могут ослабить сечение затяжек и стропильных ног.

Если подкосы с бабкой, они соединяются с врубкой, при этом гнездо делается в бабке, а в подкосе вырубается шип. Соединение такого типа в висячих стропилах нуждается в дополнительных креплениях хомутами либо болтами. Ригель соединяется со стропильными ногами врубкой сковороднем «в полдерева». Крепится такое соединение нагелем и болтом, а чтобы придать ему большую прочность, еще и скобой.

Основные элементы затяжки скрепляются между собой зубом, накладкой из металла и болтами. Затяжку соединяют с бабкой при помощи хомута. Чтобы стены здания уберечь от атмосферной воды, свес крыши должен иметь длину не менее 550 мм.

Помимо того, что в затяжке закрепляются концы стропильных ног, их еще дополнительно зацепляют за стены здания при помощи так называемых скруток. В этом случае крыша не будет повреждена при сильном ветре. Скрутка – это внушительный кусок толстой проволоки, одним концом она приматывается к стропильной ноге, а другим – к костылю, его вбивают в шов каменной или кирпичной кладки на расстоянии 30-35 см от верхнего края стены, можно также к балке перекрытия чердака. Если дом деревянный рубленый, то скрутку можно заменить железной скобой, которая соединяет стропила и второй венец сруба.

Железобетонные стропильные ноги в наслонных стропилах одним концом нужно уложить на наружную стену здания, а вторым – на сборный прогон из железобетона, который поддерживается кирпичными столбиками. Нижние концы стропильных ног, которые выступают за стену, способны нести карнизный свес кровли. Когда вы выбираете материал для стропил, необходимо учитывать многие факторы: вес кровли, расстояние между стропилами, длину стропильной ноги и прочее.

Вальмовая крыша частного дома

Кровля вальмового типа считается европейским стилем. Это отличный вариант кровли для загородного дома, который придаст постройке стильный и современный вид.

Простая вальмовая крыша Источник twimg.com

Использование практичных материалов позволит добавить различные элементы, которые придадут изящности и практичности. По своей сути вальмовая кровля – это шатровая крыша.

Вальмовая крыша с мансардой Источник wizmag.ru

Два торцевых ската выполнены в треугольном виде, два других выполнены в виде трапеции. Именно поэтому кровля и получила такое название. Вальмовая крыша может похвастаться разнообразием дизайнов, благодаря которым создаются уникальные красивые крыши домов. Например, четырёхскатная кровля содержит в себе четыре равных по площади ската, и возводится такая кровля при квадратной коробке.

Двухэтажный дом с вальмовой крышей Источник smlstroi.ru

Если жилое помещение имеет крыльцо, то вальмовая кровля с козырьком будет отличным решением для такого здания. Для максимальной оптимизации пространства под крышей, можно выполнить несимметричную вальмовую кровлю. Конструкция вальмовой крыши позволяет возвести покрытие, которое будет очень устойчиво к снежным нагрузкам и сильным ветрам.

Необычная вальмовая кровля Источник architizer-prod.net

Заниматься проектированием и строительством такой крыши должны только подготовленные специалисты, так как проектировка требует точных и сложных объёмных расчётов.

Современная кровля Источник kromvel.net.ua

Типы крыш в зависимости от уклона

Второй признак, который делит все крыши на две группы, — это угол наклона скатов. Кровля, угол наклона которой не превышает 12° считается плоской, а с большим уклоном — скатной.

Обычно плоской кровлей завершают строительство общественных, промышленных, офисных и многоэтажных жилых зданий. На частных домах до недавнего времени плоскую крышу практически не делали. Но с ростом популярности современных архитектурных стилей, вроде минимализма, хай-тека, индастриала и лофта, частные дома с плоской кровлей стали встречаться все чаще. Особенно у зданий, построенных в городской черте в районах с плотной застройкой. Это связано с важным преимуществом плоской кровли — возможностью сделать на ней зону отдыха. При этом обустраивать террасу сразу не обязательно — все типы плоских крыш можно переоборудовать под зону отдыха в любой момент.

К слову, о видах плоских крыш. У плоской кровли может быть целых пять вариантов кровельного пирога:

1. Стандартная плоская крыша. Базовый вариант кровельного пирога, в котором бетон закрывают пароизоляцией, поверх нее укладывают утеплитель и защищают его гидроизоляционным слоем.
2. Инверсионная плоская крыша. Старые виды плоских крыш иногда начинали протекать из-за разрушения гидроизоляционных материалов под воздействием ультрафиолетовых лучей. Чтобы избежать этого, гидроизоляцию стали стелить прямо на бетон, укладывая утеплитель уже поверх нее. Естественно, для такой конструкции можно использовать только непоглощающие влагу виды теплоизоляционных материалов: пенопласт, экструдированный пенополистирол.
3. Дышащая плоская крыша. Даже в качественно сделанный кровельный пирог плоской крыши может попадать влага. У обычной плоской кровли попадание влаги приводит к пузырению и растрескиванию. Чтобы вывести влагу из кровельного пирога, крышу делают дышащей. Для этого в толще кровельного пирога устанавливают аэраторы, заполненные сыпучим негигроскопичным утеплителем, например, керамзитом. Один аэратор обеспечивает вентиляцию 50 м2 крыши.
4. Эксплуатируемая плоская кровля. Этот тип плоской крыши дома как бы двуслойный: сначала делают стандартный кровельный пирог, только в качестве гидроизоляции используют не битумные материалы, а нетканые мембраны, а поверх него уже укладывают террасное покрытие. Это могут быть деревянные доски, керамическая или тротуарная плитка, гравийная посыпка.
5. Зеленая крыша. На плоской кровле можно сделать настоящий газон или даже посадить сад. Для этого укладывают базовый кровельный пирог, но гидрозащиту делают в несколько слоев из битумных и нетканых материалов. Поверх гидроизоляции делают дренаж, насыпают землю и высаживают растения. Чем крупнее растения, тем толще должен быть слой грунта.

Кроме возможности обустройства террасы, плоская крыша дает еще одно существенное преимущество: она вообще не уменьшает жилую площадь этажа под ней. Даже сложные мансардные крыши частных домов срезают часть площади скатами.

Хотя частные дома с плоской крышей сейчас строят чаще, чем раньше, все равно речь идет о долях процентов. Большинство кровель — скатные, то есть с заметным наклоном конструкции. Они проще и дешевле в монтаже, еще и служат дольше, поскольку влага, попавшая на скаты, быстро стекает со свесов в водосточную систему.

В отличие от воды, снег на скатной крыше с уклоном меньше 60° задерживается. Но не так, как на плоском покрытии, где выпавший снежный покров лежит мертвым грузом всю зиму, если его не чистить регулярно. Поэтому нагрузка на все виды скатных крыш частных домов в несколько раз меньше, чем на плоскую кровлю. Следовательно, и несущая способность фундамента со стенами может быть намного ниже, что заметно снижает стоимость строительства дома.

Кроме того, скатная кровля — это классика. Если дом выполнен в любом из традиционных стилей, то его нужно перекрывать скатной крышей. Плоская кровля на таком здании будет смотреться инородно и попросту некрасиво.

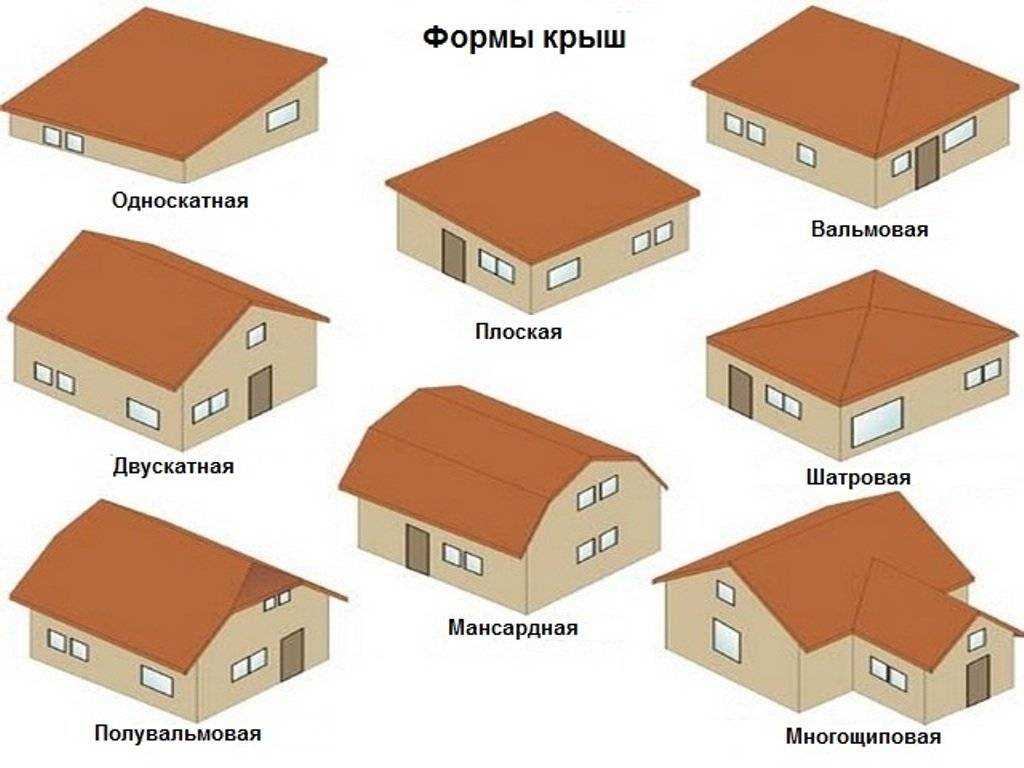

Основные виды крыш

Различные виды крыш частных домов имеют конфигурацию разной степени сложности, начиная с самой простой – плоской и заканчивая сложными комбинированными конструкциями.

Плоская крыша, устройство которой относится к наименее сложным, и, следовательно, наиболее привлекательным с финансовой точки зрения решениям. Элементы перекрытия, уложенные на несущие стены, по сути, и являются крышей. Обычно плоская крыша имеет небольшой наклон (до 3%) для отведения дождевой воды.

Скатная крыша – обобщающее понятие для крыш, имеющих наклонные плоскости, основой которых являются стропила и обрешётка. Представлена эта категория в нескольких вариантах

Оригинальные формы крыш

В этот раздел статьи я включил редко встречаемые формы крыш, которые можно найти в бумагах архитекторов.

Трапециевидные скаты этой крыши «сдвинули» и из-за этого «образовались» складки.

skladchataja krysha

Крыша–купол

Куполообразная крыша не требует пояснений, если вспомнить купол церкви. По сути, половина шара опирающегося на цилиндрическую стену.

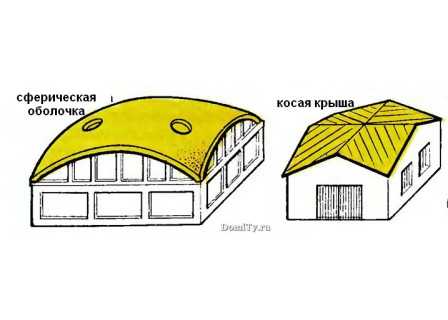

Сферическая оболочка

Это крыша купол с опорами на угловые точки. Напоминает современный парашют. В частном домостроении не применяется.

formy krysh shemy

Сложная форма, полученная стыковкой четырех арочных сводов.

Косая крыша

Крыша, состоящая из косых четырехугольников, опирающихся на стены под малыми углами. По-моему, существует только в теории.

Как влияет угол наклона на типы крыши

Чтобы ответить на вопрос, какие бывают формы крыши, рассмотрим некоторые из них. В зависимости от угла наклона различают крыши по двум основным категориям :

Плоская крыша

Плоские крыши – угол наклона у таких крыш обычно составляет 2 – 3 градуса, если соотносить этот угол с горизонтом. Применение таких крыш в строительстве частных домов можно встретить очень редко. Связанно это с тем, что обслуживание крыш такой формы становится проблематичным. В дождливые периоды на крыше застаивается вода, а в зимнее время года скопившийся снег нужно будет убирать самостоятельно.

Видимо, в связи с этими причинами такие типы крыш в частном строительстве не распространен повсеместно, хотя может иметь и некоторые положительные моменты. При возведение такого типа крыши можно значительно сэкономить на строительных материалах, а полученную дополнительную площадь использовать с пользой, устроив зону отдыха для своих близких и гостей или небольшой красивый сад.

Скатная крыша

Скатные крыши – такие типы крыш очень практичны в использовании, обычно угол наклона у таких крыш может начинаться от 10 градусов и больше. В зимнее время года и в дождливые сезоны атмосферные осадки не скапливаются на ней, по скатам снег или дождевая вода спокойно уходит по водоотводам. Именно по этой причине применение скатных крыш получило такую популярность в частном строительстве.

Какие бывают крыши домов со скатными поверхностями? Для ответа на этот вопрос рассмотрим некоторые виды кровли данного вида:

• односкатная;
•   крутая двухскатная;
•   пологая двухскатная;
•   ломаная (мансардная) двухскатная;
•   полувальмовая четырехскатная;
•   шатровая четырехскатная;
•   вальмовая четырехскатная.

Одними из самых удобных в строительстве являются односкатные крыши, у которых уклон составляет не более 4 — 6 градусов. Такие крыши в основном возводят в гаражах, сараях и в других подсобных постройках. Провести монтаж односкатных крыш достаточно легко, но они все же нечасто можно встретить в загородном или дачном строительстве жилых зданий, в основном, такой вид крыш применяют для хозяйственных построек.

Чердачное помещение

Если возникает необходимость использования чердачного помещения, то строят мансардную крышу, которая может быть двухскатной и иметь ломаные линии контура крыши. Вальмовая крыша очень практична в использовании, такие виды кровли хорошо справляется с различными типами нагрузки, в том числе и ветровыми. Но этот тип крыши не является таким простым в установке, как предыдущие. На ее возведение расходуется гораздо больше строительных материалов и требуется грамотная команда профессионалов, чтобы все было сделано очень точно и верно. Далее мы более подробно рассмотрим разные типы и конструкции крыш.

Например, мансардная крыша выглядит не только эстетически красиво за счет своих ломаных форм, но она еще и очень практична в использовании. Если будет большой снегопад, то снеговые массы не будут задерживаться на такой крыше.

Какие бывают виды крыши? Давайте рассмотрим их более подробно.

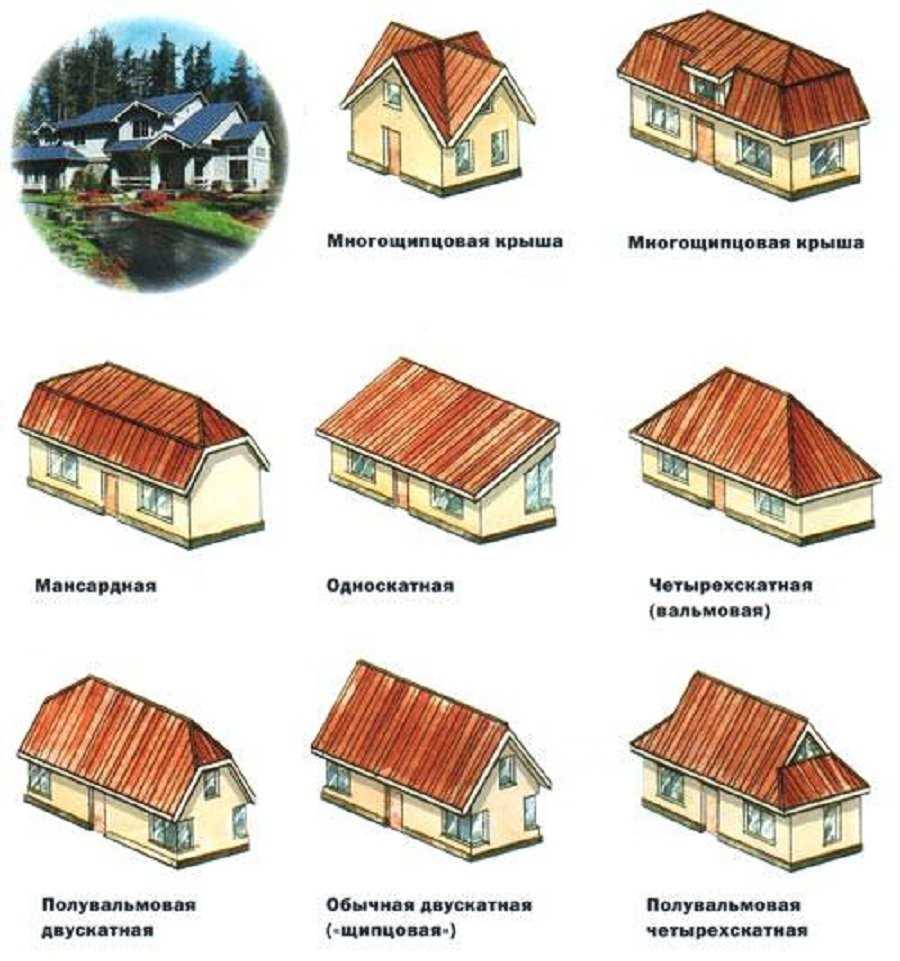

Виды крыш частных домов, их формы и варианты с фото

Итак, в зависимости от количества скатов, крыши бывают самой разнообразной формы. Самый простой вариант — это кровля с одним скатом. Уклон на таких крышах относительно мал (+- 30°), и обычно их ставят на небольшие жилые или хозяйственные постройки.

Но, как всегда, из правил есть исключения, и хорошие архитекторы могут придать дому свой неповторимый облик, используя односкатную крышу.

Двускатная — самая популярная и распространенная конструкция кровли. Чаще ее скаты имеют одинаковую длину и наклон (30-45 градусов), то есть зеркальны. Но, в некоторых случаях (например, при планировании мансардного помещения), целесообразней и оригинальней делать разные размеры и (или) уклоны скатов.

Также это хороший вариант формы крыши для частных домов с пристройкой.

Чем хороша такая форма кровли, если рассматривать не эстетическую составляющую, а практическую? Технологии возведения двускатной конструкции отработаны годами и относительно несложны.

Значит мастеров хватает, стоимость работ приемлема, а сроки монтажа невелики. К тому же объемы необходимого материала и затраты на него находятся в пределах разумного, что также не может не радовать.

Многоскатная крыша частного дома не имеет ограничений по фантазиям. Выше я уже перечислял несколько традиционных вариантов. Но архитекторами и дизайнерами путем совмещения разных форм скатной кровли проектируются сложные и оригинальные крыши, которые трудно классифицировать и дать единое название.

Для начала посмотрим классические формы кровли — все же они более приемлемы и доступны для реализации в частном домостроении.

Трехскатная крыша

Название говорит за себя — кровля состоит из трех скатов, два из которых обычно зеркально одинаковы по форме и размеру. Такая форма крыши используется для пристроек к основному зданию — например, для террасы или крыльца.

На фото трёхскатные крыши, отличающиеся по форме и конструкции: первая — шатрового типа, вторая и третья — варианты трехскатки вальмового типа.

Четырёхскатная форма кровли

Очевидно, что чем больше скатов, тем сложнее монтаж. Четырёхскатные крыши классифицируются в зависимости от формы и конструкции стропильной системы.

Шатровая. Крыша состоит из четырех треугольных скатов, которые сходятся в верхней точке, о чем я уже упоминал выше. По виду конструкция напоминает пирамиду с квадратным или прямоугольным основанием. Особенностью такой кровли является отсутствие горизонтального конька и фронтонов.

Вальмовая. Для более «вытянутых» по длине домов шатровая кровля не подойдет — два ската будут иметь слишком большой уклон и визуально такая кровля будет некрасива. Похожий внешне и популярный в частном домостроении вариант — крыша вальмового типа, где присутствует горизонтальный конек.По конструкции это та же двускатка, но фронтоны не вертикальны, а наклонены под углом и выполняют роль скатов, которые называют вальмами. Соответственно, конек укорочен, а два других ската получаются в форме трапеций.
Плюсы вальмовой крыши (они же относятся и к кровле шатрового типа): — Оптимальные аэродинамические свойства формы кровли позволяют противостоять ураганам с сильными порывами ветра. — Крепкая устойчивая конструкция имеет большой срок эксплуатации. — Не требуется монтаж деревянных или кладка кирпичных фронтонов.

Полувальмовая. Этот вид крыши, так же, как и вальмовая, предполагает наличие четырех скатов и конек, но имеет небольшие фронтоны, которые образуются за счет «срезанных» (укороченных) вальм. В зависимости от того, с какой стороны укорачивается треугольник вальмы (сверху или снизу), крыши имеют различную форму.

Посмотрите еще несколько фото многоскатных крыш оригинальной архитектуры.

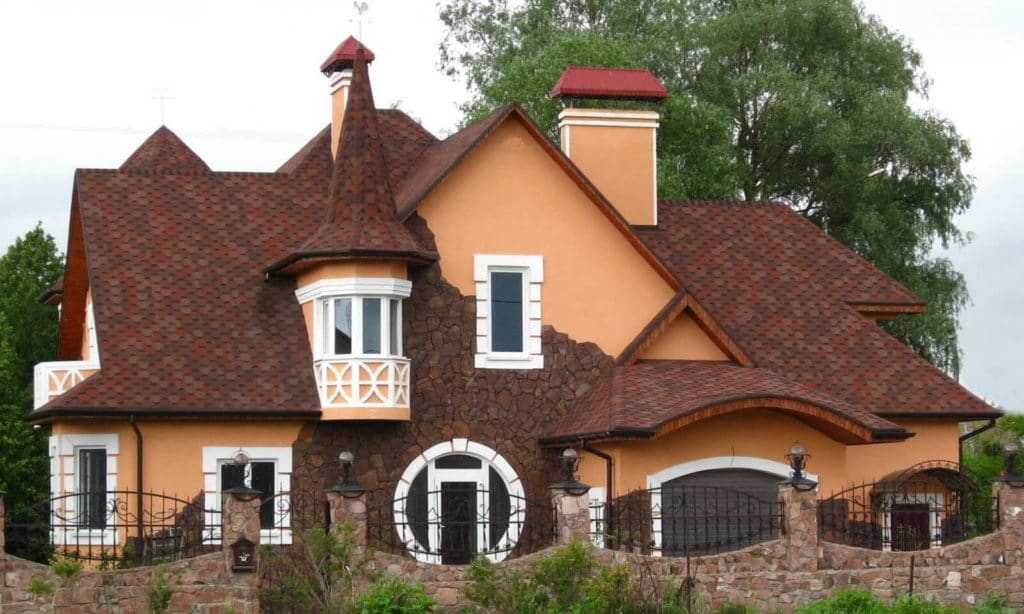

Фото красивых крыш сложной формы

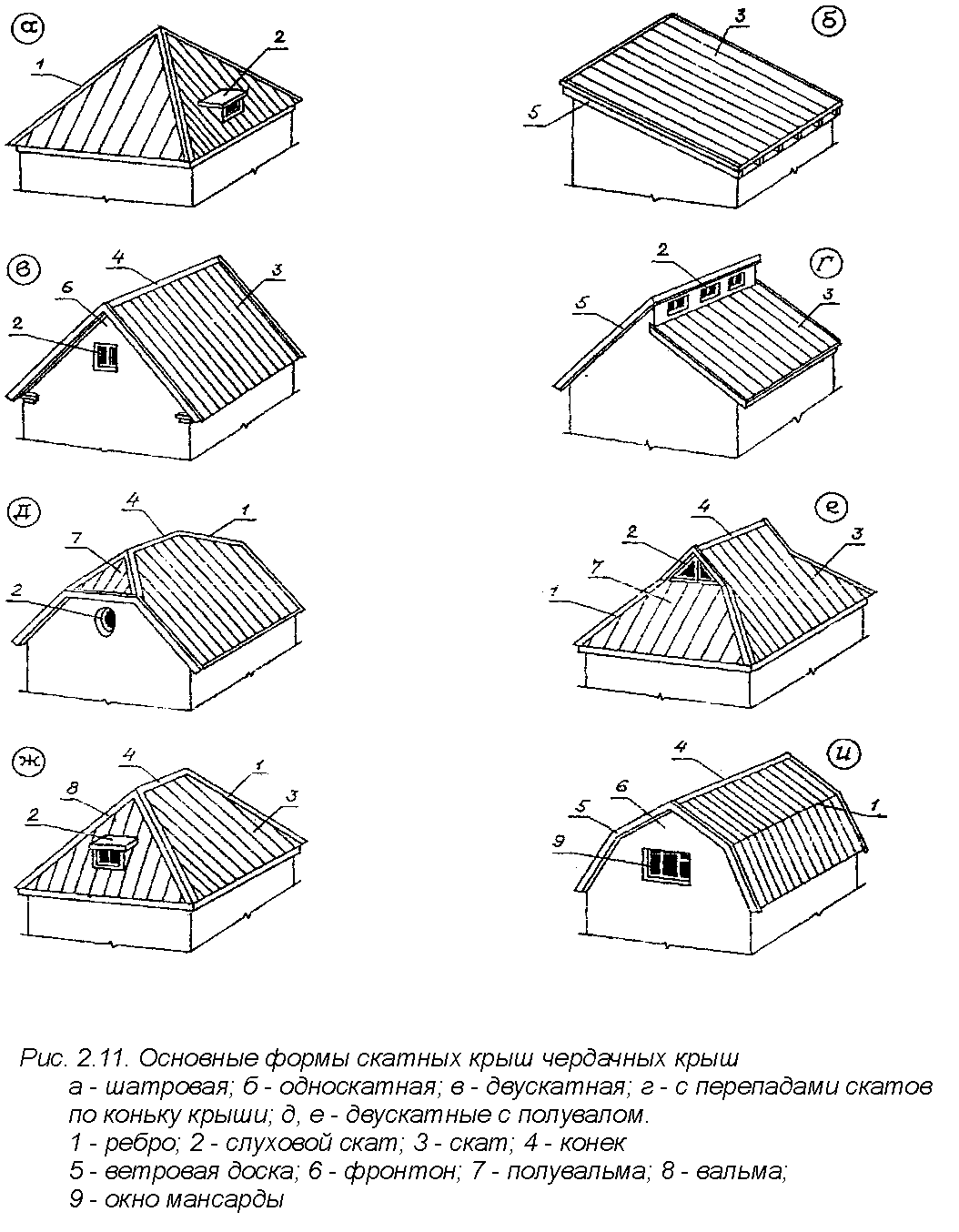

Классификация скатных крыш

Перечислим основные конструктивные разновидности скатных крыш.

• Односкатные крыши Их поверхность представляет собой плоскость, опирающуюся на противоположные стены разной высоты, т.е. находится под углом к горизонту.
• Двухскатные крыши Они состоят из двух расположенных под углом плоскостей и опираются на противоположные стены одной высоты. Пожалуй, это наиболее распространенный тип скатных крыш.
• Ломаные крыши Разновидность двускатной крыши, в которой каждый из скатов состоит из двух расположенных под тупым углом прямоугольников.
• Крестообразные крыши Представляют собой комбинацию нескольких обычных двускатных крыш, как бы врезанных друг в друга под прямым углом.
• Вальмовые крыши Это четырехскатные крыши с двумя длинными трапециевидными скатами и двумя короткими треугольными.
• Полувальмовые крыши Разновидность вальмовой крыши, иногда называемая голландской, в которой торцевые скаты не доходят до карниза. Благодаря такой конструкции дом лучше выдерживает ветер, а его фронтоны меньше подвергаются воздействию осадков.
• Шатровые крыши Разновидность 4-скатной крыши, состоящей из четырех равных скатов треугольной формы.

Классификация скатных крыш

Комбинированные крыши

Комбинированная крыша

Форма крыши зависит от многих факторов, в том числе региональных условий и предпочтений, вида и назначения здания, ландшафта, в который объект должен быть вписан. При этом владельцы домов и застройщики стремятся к оригинальности. Вот здесь на помощь и приходят комбинированные крыши. Чаще всего подобные конструкции встречаются в коттеджных посёлках. Суть заключается в объединении в одно сооружение нескольких конструкций крыш, для достижения определённого эстетического эффекта. Также комбинированные крыши применяются в случае расширения здания. Так, например это может быть вальмовая крыша над домом, дополненная односкатной крышей над пристроенной верандой или зимним садом.

Мансардная система

Мансардными называют кровли разных форм и видов, какие соединяет одна общая линия: форма ската сделана ломаной, чтоб повысить высоту помещений мансарды. Подобным образом получается избегать устройства наклонных потолков, устроить полноценные комнаты сверху. Ломаный контур стропилин может быть применен для видов разных кровель: двускатных, вальмовых, полувальмовых и так дальше.

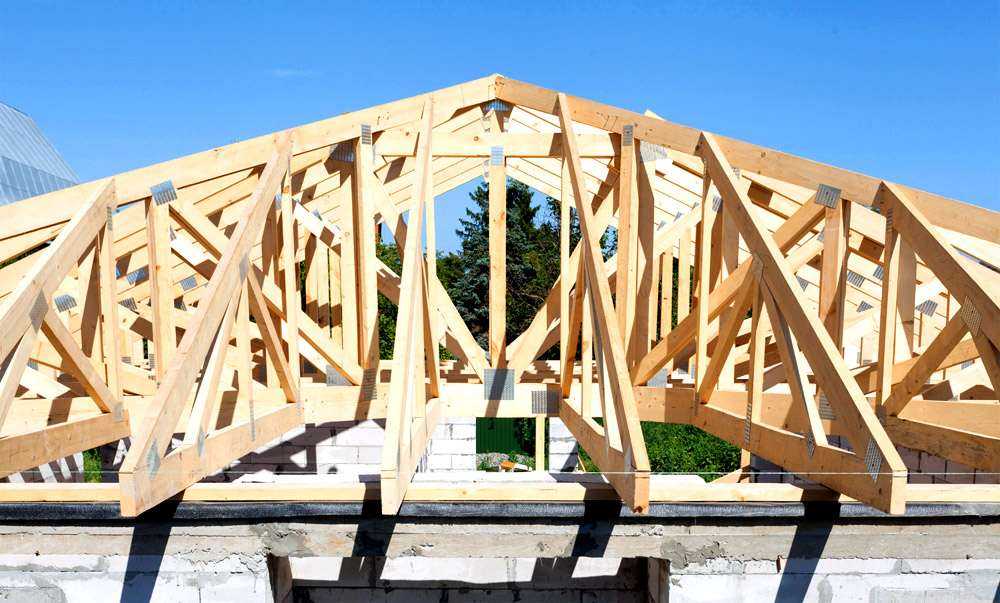

Собрана стропильная система двухскатной мансардной кровли.

Система мансардной кровли дает возможность связать нижнюю и верхнюю балку (затяжку), стойки, стропилины в общую ферму, что обеспечюет ей чрезвычайную крепость и дает возможность несколько сделать меньше сечение каркасных элементов.

Нагрузка от стропильной фермы мансардной кровли подается вертикально

Монтаж конструкций несущего типа мансардных кровель тяжелее, чем для образцов с прямым скатом. Больше площадь крыши. Естественно, больше цена. Но эти затраты окупятся повышением площади обычной высоты на мансардном этаже.

Мансардная кровля на основе двухскатной. Добавочные переломы в зоне карниза дают возможность сделать большие свесы, выполняют кровлю отдаленно напоминающей китайские пагоды

Хорошая глазу вальмовая мансардная крыша. Поделённые на различные объемы скаты, часть находящаяся внизу имеет криволинейную форму

Виды кровельного покрытия

1. Металлическая кровля (оцинкованная сталь, металлочерепица, профнастил) отличается прочностью, долговечностью, высокой несущей способностью.
2. Мягкие кровельные материалы (битум, мембрана) используются для крыш сложной формы. Дешевая и эластичная черепица способна принимать любую форму.
3. Керамическая черепица (классика) отличается высокой термоизоляцией и прекрасным внешним видом. Черепица достаточно тяжелая, поэтому ее ставят на скаты с крутым уклоном.

Самые надежные материалы не могут стоить дешево, однако в будущем именно качество крыши позволит серьезно экономить на ее ремонте.
