Устройство и конструкция односкатной крыши

Разновидности крепежа

При креплении стропил односкатной крыши применяется три вида крепежей: крепежные метизы, деревянные соединительные элементы и металлические элементы. Рассмотрим подробнее.

Крепежные метизы

• Ершенные гвозди длиной 150-200 мм. Данный метод появился давно и отличается простотой.
• Кровельные скобы п-образной формы. Метод также надежен и прост.
• Саморезы и шурупы.
• Болты. Ими крепят сквозные крепления.

Деревянные соединительные элементы

Деревянные соединительные элементы применяются для скользящих креплений. Этот способ применяется для домов из бруса.

Вся конструкция имеет возможность «дышать» под воздействием погодных условий. Применяются следующие элементы:

• Косынки – треугольные накладки, повторяющие по форме угол крепления конька и стропил.
• Ригели – деревянные доски-накладки с подрезанными на угол наклона стропил краями.
• Нагели – деревянный крепежный элемент, работающий на сдвиг.

Металлические детали

Дополнительно применяют пассивированные соединительные элементы, хорошо защищенные от коррозии. Применяют следующие типы креплений:

• Металлические уголки для дерева.
• Перфорированные металлические пластины (используют для крепления стропил в месте стыка).
• Металлический ассиметричный уголок.

Возведение односкатной крыши ‒ Уклон кровли

Уклон кровли, определяется заранее, еще на стадии проектирования. Величина поката крыши, зависит, от типа покрытия. Оптимальный уклон ската – от 20° до 45°. На картинке и ниже, приведены некоторые ограничения:

Пример расчета угла наклона односкатной крыши

• 10°-30° – покрытия, из битумных материалов;
• 25°-35° – шиферная крыша (асбесто-цементных листов);
• от 15° – металлическая кровля;
• от 20° – керамическая черепица.

Правильный выбор уклона навеса, поможет уменьшить на нагрузку кровельной конструкции. Чем меньше наклон покрытия, тем большее давление оказывает, зимой, снеговой покров. Расчетная масса давления снега, в 4 раза больше, веса кровли. При наклоне крыши более 60°, снеговую нагрузку, в расчетах, вовсе не учитывают.

Так-же, при правильном определение уклона, важно знать, что чем он меньше, тем труднее происходит водосток. А значит, вероятность протечек, увеличивается. И чтобы избежать их, потребуются, для кровельной конструкции, дополнительные герметизационные работы

И чтобы избежать их, потребуются, для кровельной конструкции, дополнительные герметизационные работы.

Преимущества и недостатки односкатной крыши

К преимуществам односкатной крыши относится относительно меньшее количество материалов, необходимых для ее обустройства. Относительная легкость ее монтажа – также импонирует многим, поскольку при определенной сноровке и наличии некоторых навыков, ее можно осуществить самостоятельно, в крайнем случае, воспользовавшись помощью друзей.

Такие крыши более теплые, поскольку площадь для проникновения холодного воздуха в этом случае значительно меньше. Ремонт односкатной кровли, если он понадобится, также просто и легко сделать.

К основным недостаткам односкатных крыш относят не особо эффективное использование чердачного пространства. Что касается эстетических аспектов, то дом с односкатной кровлей будет смотреться даже оригинально.

Она привнесет своеобразную изюминку во всю конструкцию всякого здания, будь это жилой дом, гараж или другие подсобные помещения.

Если все рассчитать грамотно и выполнить все инструкции, предъявляемые к ее монтажу, односкатная крыша прослужит верой и правдой не один десяток лет.

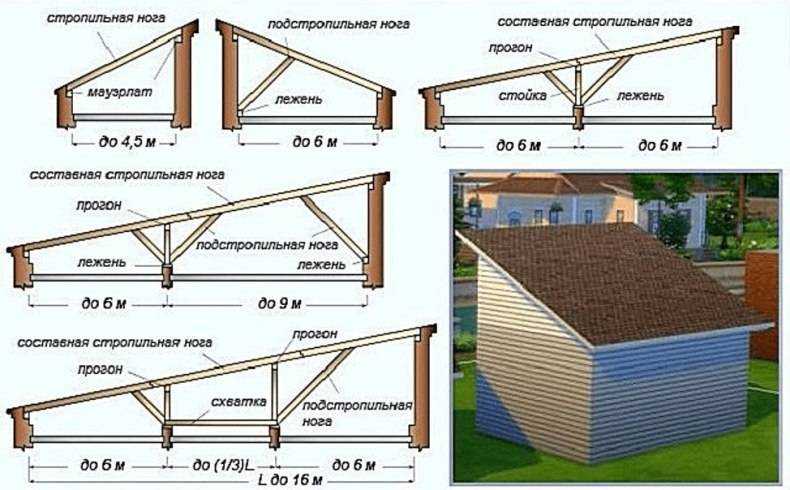

Оптимальные размеры стропильной системы

При их изготовлении применяется второсортный лес. Подходит как брус, так и бревна, обтесанные с обеих сторон. Данные можно заложить в любую понравившуюся программу для проведения конкретных расчетов.

Усредненные значения для средней полосы следующие:

• Для возведения каркаса более чем в четыре с половиной метра – бревна сто восемьдесят на двести миллиметров. Брус сто на сто пятьдесят;
• Размер сто двадцать на сто восемьдесят оптимальный для пролета менее четырех с половиной метров. Брус сто на сто.

Значения мауэрлата соответствуют сто восемьдесят на двести. Для подкосов идет брус восемьдесят на восемьдесят.

Для больших пролетов – брус сто восемьдесят на сто восемьдесят.

Этапы строительства

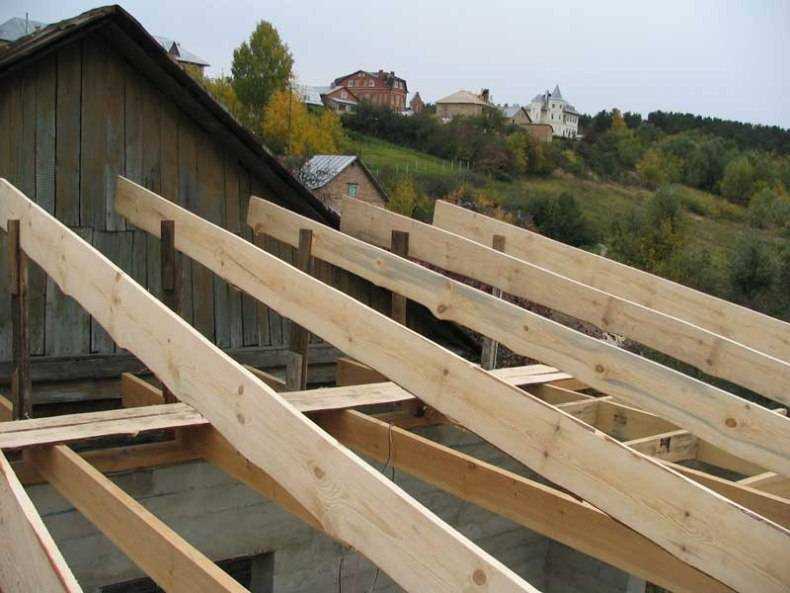

1. Монтаж стропильной системы. Основной и самый серьезный этап строительства односкатной крыши своими руками – монтаж стропильной системы. Ее сборку начните с установки мауэрлата. Для таких типов кровель можно установить всего два бруса 100х100 мм, которые располагаются на противоположных сторонах пролета. Брус должен быть ровным и длинным, установите его по уровню. К несущим стенам он крепится анкерными болтами и жестко затягивается анкерами.

Дальше идет монтаж стропил односкатной крыши. Не нужно делать их очень массивными. К мауэрлату стропила прикрепите уголком, иногда применяются гвозди. Стропила закладывайте в пазы. Сначала устанавливаются две крайние доски, натяните между ними веревку для точности. Прибейте доски к мауэрлатному брусу гвоздями. Желательно перед работой ознакомиться с фото и видео, представленными в нашей статье. На стропильную конструкцию также набивается обрешетка. Для нее используйте брусья 50х50 мм, шаг обрешетки будет зависеть от покрытия на кровлю. Для рулонного покрытия делают сплошную конструкцию.

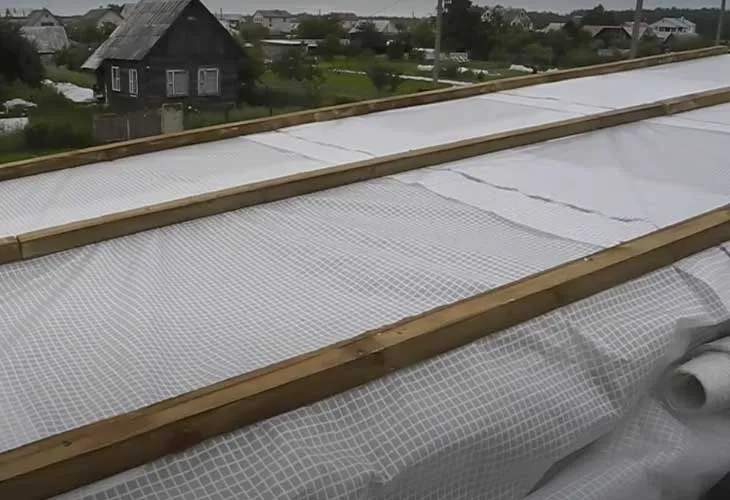

2. Гидро- и теплоизоляция. Если вы хотите знать, как правильно сделать односкатную крышу, то в следующий этап работы входит обустройство гидро- и теплоизоляции. Полиэтиленовую пленку укладывайте в горизонтальном направлении к стропилам на бруски. Сверху на них прибейте гвоздями горизонтальную обрешетку.

Крыши на стропилах утепляют материалом невысокой плотности, он не должен создавать большую нагрузку на кровлю. Плиты минеральной ваты фиксирутюся вплотную между стропильными ногами.

3. Укладка кровельного материала. Монтаж покрытия проводится с подветренной стороны. Верхние слои укладываются внахлест на нижние. Выбранное кровельное покрытие укладывается по соответствующей технологии. В конце закрепляются ветровые и карнизные планки и водостоки, потом выполняется обшивка стен и фронтонов.

Надеемся, что вы почерпнули полезные знания из нашей статьи и теперь имеете представление о том, как построить односкатную крышу. Если выполнять работу аккуратно и придерживаться всех рекомендованных технологий – на вашем доме будет добротная кровля, которая прослужит не одно десятилетие.

Устройство односкатной крыши – расчет и схемы

Односкатные крыши с успехом используют в строительстве сооружений хозяйственного назначения: гаражей, сараев, навесов, террас и беседок. Это практичный и экономичный способ защитить постройку от атмосферных осадков, ветра и холода. Однако, устройство односкатной крыши подходит и для частных домов.

С помощью этого строительного решения архитекторы создают смелые дизайн-проекты с несколькими разновысокими скатами. Огромный плюс крыш, состоящих из одного ската заключается в ее доступности для широких масс домовладельцев благодаря низкой цене используемых материалов и простоте монтажа.

Эта статья расскажет о том, как выглядит конструкция стропильной системы односкатной крыши, как выполнить расчет уклона ската и возвести своими руками.

О факторах, влияющих на расчет угла ската крыши

Крыши, как уже писалось на нашем сайте, имеют разную форму и количество скатов. Они бывают одно-, двух- и четырехскатными. Угол наклона крыши зависит от количества скатов на вашем доме.

Строительные работы по монтажу кровли могут приостановиться, если заранее не решить, из какого материала вы собираетесь делать финишное покрытие и какой угол наклона кровли

Необходимо помнить, что эти два понятия тесно переплетаются, поскольку вид предлагаемого кровельного материала будет приниматься во внимание при расчете угла наклона любой скатной крыши

Остановимся на факторах, которые принимаются во внимание, когда делают расчет угла наклона крыши. К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как

К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как

К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как

• материал финишного покрытия;
• существующие климатические условия;
• функциональное назначение постройки.

В случае, когда крыша будет иметь два и более ската, то во внимание будут приниматься не только вышеперечисленные факторы и район, в котором будет вестись строительство дома. Нужно будет учесть, для каких целей устраивается чердачное помещение

Если оно предусмотрено не для жилья, а должно использоваться для хранения временно неиспользуемых вещей и предметов, то не стоит устраивать для этих целей большое помещение (речь идет о высоте потолка)

Когда же хозяева планируют сделать из чердака жилое помещение в виде мансарды, то возникает необходимость в устройстве хорошей крыши со значительным уклоном

Если оно предусмотрено не для жилья, а должно использоваться для хранения временно неиспользуемых вещей и предметов, то не стоит устраивать для этих целей большое помещение (речь идет о высоте потолка). Когда же хозяева планируют сделать из чердака жилое помещение в виде мансарды, то возникает необходимость в устройстве хорошей крыши со значительным уклоном.

В тех регионах, где не редкость сильные ветра, делают минимальный уклон кровли. Поэтому на нее приходится не такое сильное воздействие ветра. Делать крыши без уклона также не рекомендуется. Такие покрытия можно устраивать в регионах с большим числом солнечных дней и маленькой вероятностью осадков.

Сопротивление ветру при высокой крыше значительно больше, чем при низкой. Однако при очень маленьком уклоне существует вероятность, что ветер может сорвать финишное покрытие. Получается, что при сильно крутых кровлях существует такая же опасность, что и при кровлях совсем не имеющих наклона. Рекомендуется поэтому выбирать следующие наклоны кровель – при несильных ветрах он может иметь величину от 35 до 40 градусов, при сильных ветрах оптимальный угол ската крыши составляет 15-25 градусов.

Принимая во внимание все вышеописанное, величина угла наклона крыши рассчитывается, ориентируясь на диапазон от 9 до 60 градусов. Проектировщики, как правило, производят соответствующие расчеты и обычно останавливаются на значениях, которые составляют от 20 градусов до 45

Чем привлекателен такой угол наклона крыши? Тем, что можно пользоваться любым кровельным материалом – металлочерепицей, профнастилом, шифером и т.д

Тем не менее, каждый материал для финишного покрытия отличается своими требованиями, которые учитываются при устройстве конструкции крыши

Чем привлекателен такой угол наклона крыши? Тем, что можно пользоваться любым кровельным материалом – металлочерепицей, профнастилом, шифером и т.д. Тем не менее, каждый материал для финишного покрытия отличается своими требованиями, которые учитываются при устройстве конструкции крыши.

1. Использование наплавляемых материалов наиболее подходит, когда кровля имеет уклон 0-25% . Когда уклон составляет 0-10%, то материал необходимо укладывать в три слоя. Если значение угла наклона находится в пределах 10-25%, можно обойтись одним слоем, но материал должен иметь посыпку.
2. Асбоцементными волнистыми листами (шифером) покрывают крыши, имеющие уклон кровли до 28%.
3. Черепица применяется, когда крыша имеет уклон не меньше 33%.
4. Стальное покрытие укладывают на кровле с углом наклона менее 29%.

Расход материала напрямую зависит от уклона крыши. Чем он больше, тем больше расход финишного материала. Как следствие, плоская крыша в этом отношении будет стоить дешевле, чем кровля, имеющая угол наклона в 45 градусов.

Если вам известна величина уклона крыши, то рассчитать количество необходимого материала не составляет труда. То же можно сказать и о высоте кровельной конструкции.

Остановимся на каждом конкретном виде кровельного покрытия.

Как рассчитать угол наклона крыши

Перед тем, как ставить стропила на односкатную крышу, необходимо вычислить кровельный уклон. Для этого потребуется рассмотреть несколько показателей – ветровую и снеговую нагрузку, характеристики кровельного материала. Первым делом исследуются климатические условия местности (количество осадков, ветровая нагрузка). Далее необходимо выяснить минимальный рекомендуемый угол для данного вида кровельного покрытия (подобная информация содержится в специальных таблицах).

Если параметры желаемого угла превосходят расчетные рекомендации, то беспокоится не стоит. В противном случае потребуется увеличить их до рекомендуемого. Если угол уклона крыши будет меньшим, чем это рекомендуется производителем данного кровельного материала, заметно возрастает риск возникновения протечек в области стыков.

Например, в средней полосе России рекомендуемый показатель угла уклона односкатной кровли заявляется, как 20 градусов. Однако подобные расчеты желательно проводить для каждого региона и для каждой постройки отдельно, даже если они располагаются на одном участке. Иногда от различных производителей идентичного укладочного материала могут поступать различные рекомендации по минимальному уклону. К примеру, металлочерепица одной марки может иметь рекомендуемый уровень минимального уклона 14 градусов, а другой – 16 градусов (в тоже время ГОСТ определяет его, как 6 градусов).

Состав односкатной крыши

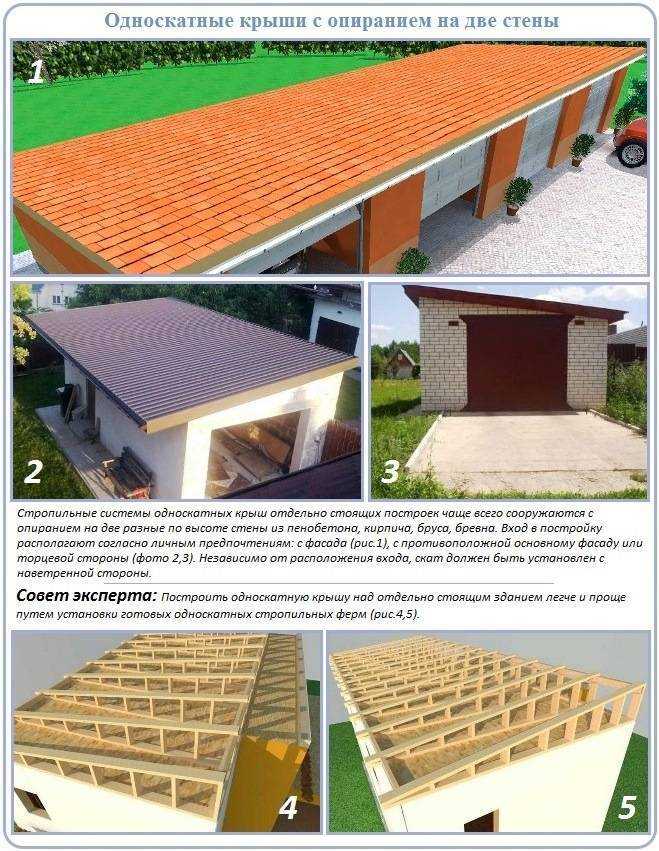

Чаще всего под термином «односкатная» подразумевают крышу, имеющую один скат. Скат, уклон которому задает простая стропильная система, опирается на несущие стены постройки и внутренние перегородки, если они есть.

В качестве кровельного материал используют мягкую черепицу, ондулин, профнастил, металлочерепицу или еврошифер. Различают два типа односкатных крыш:

1. Вентилируемые. Конструкция вентилируемой кровли подходит для оборудования террас и беседок открытого типа, используемые в летний период. Наклон ската такой крыши варьируется в пределах 3-6 градусов. Устройство односкатной крыши вентилируемого типа не подразумевает утепление, а иногда и обшивку фронтона.
2. Невентилируемые. Уклон кровли с одним скатов невентилируемого типа составляет 2-25 градусов, в зависимости от вида используемого кровельного материала. Этот вариант применяют для перекрытия помещений, эксплуатируемых всесезонно, жилых домов, отапливаемых гаражей. Невентилируемую кровлю тщательно утепляют, герметизируют для снижения теплопотерь.

Особенность односкатных типов крыш в том, что один пологий скат не обеспечивает самостоятельный сход снежных масс в зимнее время, особенно если в строительстве использовали кровельный материал с шероховатой структурой. Поэтому не исключено, что в особо снежные зимы домовладельцу придется взяться за лопату.

Почему именно односкатная?

Вы наверняка заметили, как быстро односкатные крыши стали входить в российскую моду частного строительства. Стильные, лаконичные, необычные. Да, сегодня уже к недостаткам односкатных крыш нельзя отнести их малопривлекательный вид, как это было сравнительно недавно.

Дело в том, что многие столетия в России были традиционно строились только двускатные крыши, которые наиболее благоприятно переносили сильные ветра и большие скопления снега. А вот односкатные почти всегда красовались на постройках хозяйственного типа, как самый простой конструктивный вариант. И со временем отношение к этому минималистичному архитектурному варианту выработалось, как к «сарайному».

Но на самом деле односкатные крыши считаются за рубежом одними из самых стильных. И их куда легче и интереснее задействовать в необычные проекты: и сводить клином прямо в землю, и делать с разворотом, и размещать на них разные электросберегающие панели, и выполнять в сумасшедшем футуристическом спектре. Причем на фоне большинства стилей ландшафтного дизайна такие крыши выглядят вполне органично. Тем более что в природе еще можно встретить отвес или плоскую часть ландшафта, а вот в виде «домика», как у двускатных крыш – никогда.

А ведь односкатная крыша, при всей парусности профнастила, – самая безопасная в плане ветровой нагрузки. Особенно, если ее правильно расположить. Но все же вред от этой погодной стихии может быть, если вы еще и живете в ветреном районе. Почему? Сейчас объясним.

Дело в том, что ветер, кроме своих неустанных попыток сорвать крышу, еще и бросает на нее снег, дождевую воду и грязь. А в сильные бури дождевые капли умудряются не только падать, но практически летать в горизонтальном направлении. И, если вы при строительстве односкатной крыши с профнастилом не продумали никакой гидроизоляции, надеясь на стыки кровельных листов, дело плохо. Вода попросту под давлением воздуха попадет прямо под нахлест, а оттуда – в помещение. Ведь это только в тихий и безветренный дождик крыша без гидроизоляции – защита, а в бурю – настоящее решето.

Да и в обустройстве такая крыша радует своей простотой:

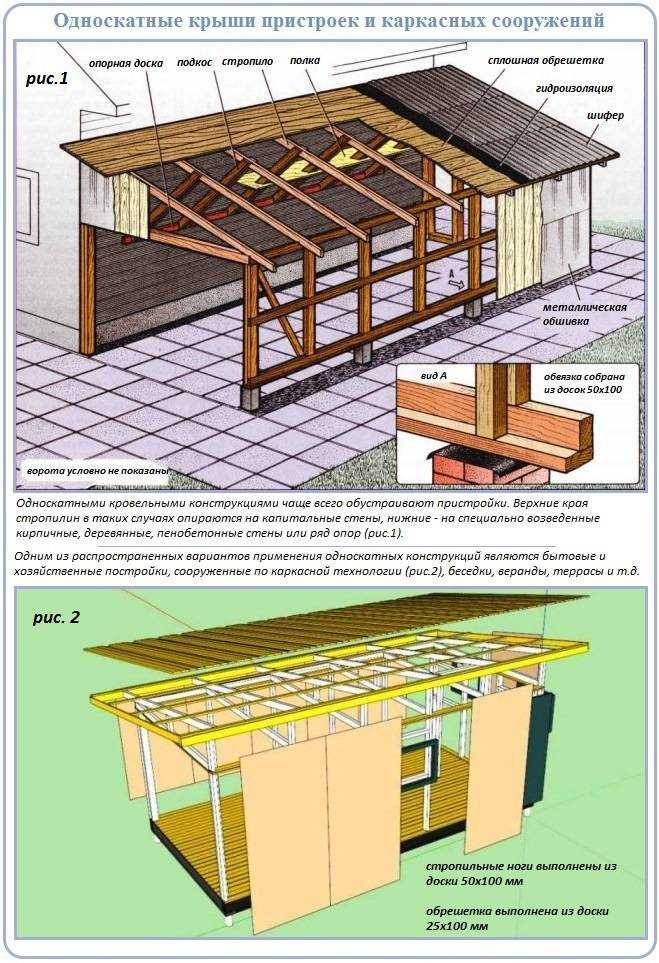

Как сделать односкатную крышу для дома или для пристройки

Монтажные работы выполняются в следующей последовательности:

1. Готовятся доски и брус для стропильной системы. С помощью клеевого состава выравнивается основание под мауэрлат. Для уплотнения сопряженных поверхностей используется вспененный полиэтилен, который крепится к мауэрлату степлером;

2. Укладывается слой гидроизоляции. Используется рубероид толщиной 2 мм. Его укладывают на стену под мауэрлат. Последний фиксируется анкерами. Монтируются остальные элементы стропильной системы;

3. Укладывается мембрана с нахлестом, рекомендованным производителем. При небольшом уклоне около 30 см;

4. Монтируются доски обрешетки толщиной 25 см и шириной 60 см. Доски закрепляют с заданным шагом. Между мембраной и досками предусматривается зазор для циркуляции воздуха за счет установки контробрешетки;

5. Укладывается кровельный материал. Изнутри монтируется пароизоляция, закладывается теплоизоляционный материал.

Крыша с одним скатом из шифера

Прежде всего понадобится выполнить укладку брусьев:

1. Элементы устанавливаются с шагом в 75–80 см в верхней части стены.
2. В качестве опоры для брусьев применяется мауэрлат.
3. Далее производится армирование. Промежуток между рейками и арматурой надо заполнить пенопластом.
4. Поверх планок устанавливаются стропила. Число элементов соответствует числу балок перекрытия.
5. После этого под наклоном устанавливаются балки, которые закрепляются гвоздями к мауэрлату.
6. Чтобы было комфортнее работать, на стропильные ноги можно установить рейки, по которым строители смогут ходить в процессе сооружения кровли. По окончании работ их надо демонтировать.

Далее выполняется обрешётка из брусков 50х50 см. Для монтажа шифера требуется волновая обрешётка. Под листом шифера должно находиться по 4 бруска. Первый из них является местом нижнего нахлеста. Затем монтируется 2 детали обрешётки, которые придерживают шифер в центральной части. Затем устанавливается последний брусок, который применяется в качестве удерживания листа сверху.

Если предполагается применение листов длиной 1,75 м, то расстояние между брусьями должно быть 44 см. Установка листов осуществляется начиная с подветренной стороны. Нижние слои будут немного заходить под верхние. Выкладка материала производится так:

1. Первый лист надо устанавливать в месте свеса над фронтоном.
2. В первом ряду монтируется ещё 2 листа.
3. Укладывается 2 листа в следующем ряду, а в начальном — 1 лист.
4. В дальнейшем действия выполняются по аналогии.

Установку листов рекомендуется начинать с подветренной части

Важно следить за тем, чтобы листы по вертикали заходили за друг друга на 17–22 см. Горизонтальный нахлёст должен составлять одну волну

Углы листов надо надрезать, чтобы исключить неровности в местах пересечения 4 листов.

Свесы обрезаются так, чтобы габариты выступающего отрезка были равны длине нахлёста, увеличенной на 0,5 см. Это позволит стыковать поблизости расположенные листы с зазором в несколько милиметров. Не допускается разламывать углы шифера, так как это может повлечь за собой уменьшение прочности и появление трещинок.

Резать материал можно при помощи ножовки или болгарки с кругом по камню. Образовавшиеся срезы понадобится закрасить, иначе через некоторое время они могут начать ржаветь.

Возможные варианты исполнения крыш

Проектированию крыш предшествует выбор подходящей конструкции, которая в конкретных условиях покажет себя наилучшим образом. Лучше всего рассмотреть все возможные варианты, взвесить все за и против и остановиться на самом лучшем. В первую очередь необходимо выбрать крышу в соответствии с погодными условиями в регионе, что поможет правильно подобрать строительные материалы и кровельное покрытие.

Для регионов, которым присущи сильные порывы ветра, не подойдут высокие крыши, потому что чрезмерная ветровая нагрузка может привести к разрушениям.

Варианты крыш различных форм и конструкций

Если же на местности преобладают обильные снегопады, то конструкция крыши должна быть высокой и крутой, что поможет быстрому удалению снега и предотвратит протечку кровли.

Как показывает практика, плоские крыши гораздо хуже выполняют свои функции, нежели конструкции односкатной, двухскатной или четырехскатной крыш, поэтому для защиты жилых построек их используют гораздо реже. Скатные крыши отлично зарекомендовали себя в эксплуатации, без проблем удаляя атмосферные осадки в виде снега и дождя.

Планировка крыши может иметь индивидуальные особенности, которые могут быть внесены проектировщиками, разрабатывающими проект дома, однако, это не должно повлиять на способность крыши выполнять свои основные обязанности:

• Предоставление надежной защиты для дома;
• Надежный отвод атмосферных осадков.

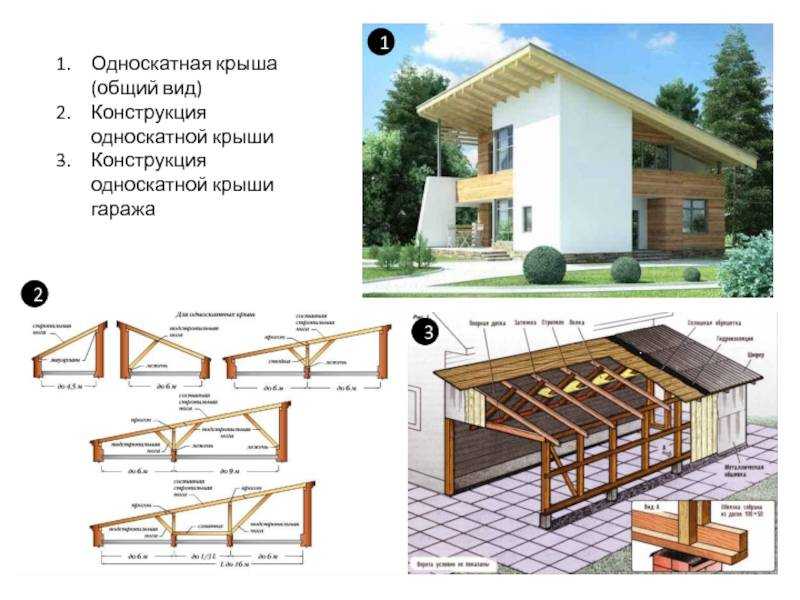

Различные чертежи устройства крыши

Устройство односкатной крыши

Кровельный пирог — внутренние слои кровельного покрытия, которые обеспечивают надежность самой крыши, тепло в здании, сухость и уют. Определяющими факторами обустройства кровельного пирога являются назначение сооружения и внешний покровный материал крыши.

Более подробно о расчете кровельного покрытия вы можете прочитать здесь.

Для классической холодной односкатной крыши кровельный пирог состоит их следующих слоев:

• Стропильная система;
• Гидроизоляция;
• Контробрешетка;
• Финишное покрытие.

Если проект предусматривает теплое помещение, то схема кровельного пирога выглядит следующим образом:

• Стропильная система;
• Гидроизоляционный слой;
• Утеплитель;
• Пароизоляция;
• Финишное кровельное покрытие.

В зависимости от того, чем будет покрыта крыша, укладывают контробрешетку на слой пароизоляции.

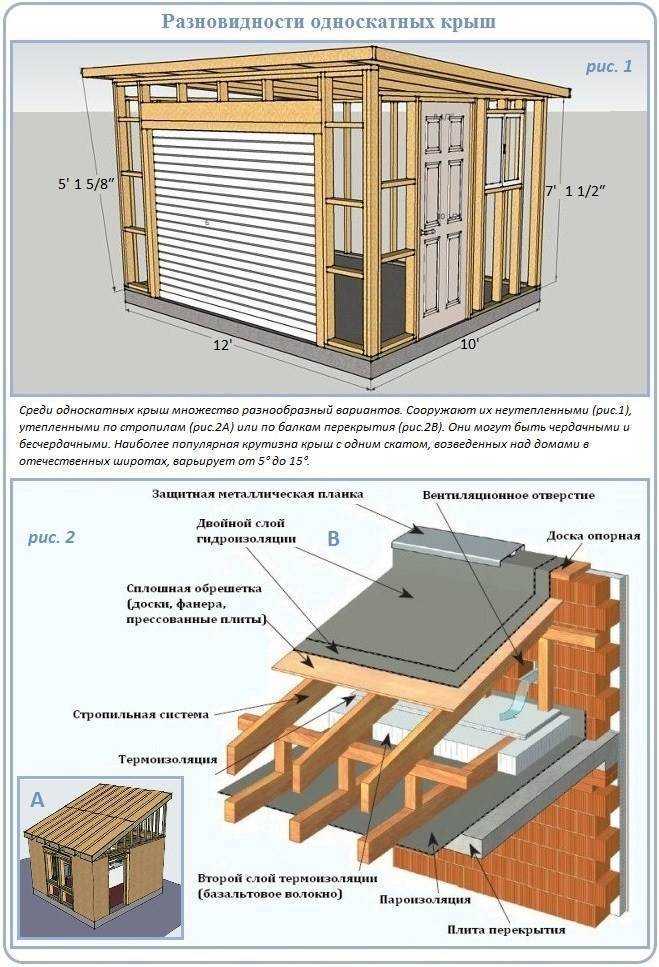

Устройство кровельного пирога

Особенности односкатных крыш: плюсы и минусы

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

К преимуществам также относят:

• Небольшая нагрузка на несущие конструкции из-за сравнительно небольшого веса.
• Наименьший расход строительных материалов по сравнению с другими видами крыш.
• Скромные финансовые затраты.
• Простой и быстрый способ возведения, доступный для выполнения своими руками.
• Не существует ограничений в выборе кровельных материалов и системе стропил.
• Доступное планирование и монтаж систем водостока и дымоходов.

Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.

Недостатков меньше, чем преимуществ, но все же, они есть.

• Для обустройства жилого пространства мансарды требуется значительная ширина дома и высокий угол наклона кровли.
• Низкий скос может стать причиной слабой теплоизоляции.
• Требуется усиленная водосточная конструкция с более широким диаметром труб, так как вся вода стекает в одном направлении. Рекомендованы металлические системы с закреплением кронштейнов на расстоянии не менее 40 см.
• При наклоне меньше 45 градусов, чтобы снизить нагрузку, зимой придется постоянно очищать крышу от снега.

Укладываем обрешётку и кровельный материал

Обрешётку укладывай в зависимости от подобранного материала для кровли: сплошным слоем укладывают ее под рулонный и мягкий материал ее укладывают (например, из фанеры). Если материал «толстый», то под обрешетку стелят доски, делая интервал 50-80 см, при этом ширина досок — от 10 см, а толщина – от 20 мм.

После того, как обрешётка установлена, начинается процесс укладки кровли.

Профнастил и шифер монтируются внахлест — укладывай их со сливной стороны и обязательно, начиная снизу вверх. Для крепежа материала используют саморезы или специальные гвозди.

При укладке металлочерепицы можешь использовать любое удобное направление монтажа – как с правого торца, так и с левого. Но не забывай при укладке листов с помощью уровня котролировать, чтобы они ложились ровно, дабы не получить сильных перекосов.
