Фундамент стаканного типа под колонны (этапы строительства)

Заливка колонн

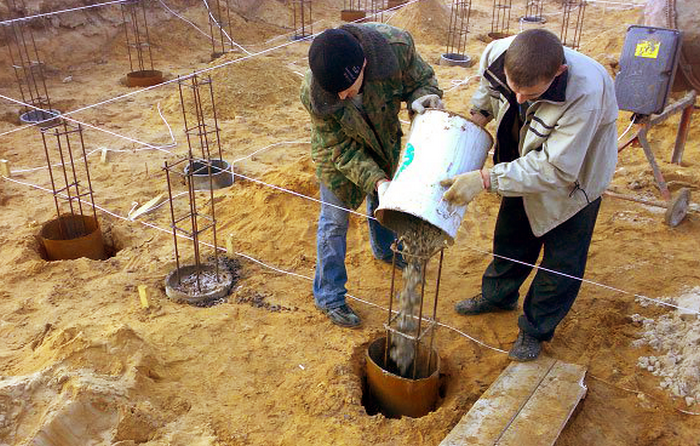

В готовую опалубку устанавливают арматуру и приступают к заливке раствора

После того как башмаки полностью просохнут, можно приступать к монтажу опалубки под колонны. Для этого используют доски нужной высоты. Материал между собой скрепляют хомутами или шпильками. Внутренние стенки опалубки лучше застелить рубероидом. Это позволит добиться гладкости стенок колонн и сохранить их невредимыми при снятии опалубки.

В готовую опалубку устанавливают арматуру и приступают к заливке раствора. Стоит помнить, что для приготовления качественной смеси раствора лучше использовать цемент марки не меньше М-200. При этом в холодное время года лучше добавить в бетонный раствор специальные пластифицирующие добавки, которые улучшат качество застывания бетона и увеличат температуру замерзания воды зимой. Однако лучше проводить монтаж столбчатого фундамента в теплое время года.

При заливке необходимо удалять все пузырьки воздуха из раствора. Для этого используют строительный вибратор или металлический штырь.

Цемент в опалубке при условии сухой погоды и постоянной температуры +20 застывает около недели. Лишь после полного застывания бетона можно снимать опалубку. При этом стоит знать, что снятие опалубки до высыхания раствора чревато нарушением стенок столбов, образованием трещин и сколов. Готовые столбы из железобетона нужно обработать гидроизоляционными материалами на всю высоту, включая башмак.

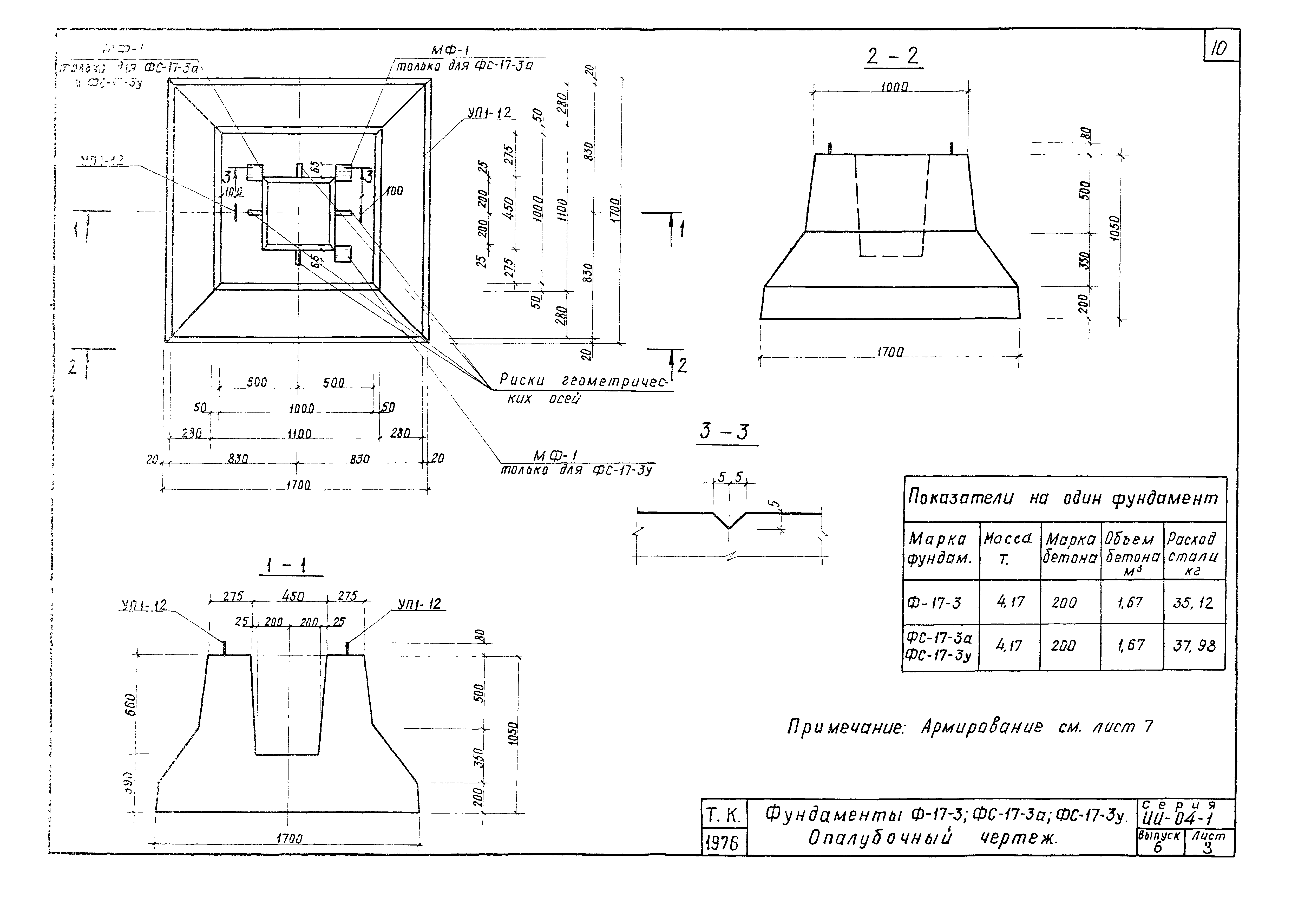

Инструкция по закладке стаканов

Сборка такого типа фундаментов нуждается в применении дополнительных средств механизации и спецтехники, поэтому план проекта сооружения должен отражать эту необходимость, например, обеспечивать подъездные пути и место для дислокации техники, наличие обслуживающего персонала и стоянки.

Спецтехника для сборки стаканного основания

1. Первый шаг – подготовка площадки, которая заключается в расчистке участка под основание и рытье котлована, размеры которого указаны в проекте;
2. Трамбовка песчано-щебневой подушки, уложенной на дно траншеи. Подушка нужна, чтобы выровнять дно котлована и обеспечить гидроизоляцию;
3. Столбчатый стаканный фундамент возводится согласно гост и с использованием контрольных и измерительных инструментов для проверки уровней конструкции;
4. Следующая операция – разметка площадки под фундамент – для этого нужны деревянные колышки или металлические прутья, и строительный шнур. Разметка проводится для каждого стакана отдельно;
5. Перед монтажом бетонных стаканов их очищают от грязи, и подъемным краном устанавливают на место. Для перемещения в стаканах залиты монтажные петли, а крановщик и стропальщики должны иметь соответствующие допуски. После установки каждого стакана контролируется его положение – пир помощи нивелира, отвеса и уровня;
6. По окончании монтажа всех стаканов делается обратная засыпка – вынутый грунт засыпается в оставшееся пространство вокруг стаканов и трамбуется. Далее на стаканы устанавливаются бетонные опоры. Лишний грунт равномерно распределяется по стройплощадке или вывозится;
7. Чтобы выровнять колонну в промышленном фундаменте, под нее подкладывают клинья. Материал для клиньев – металл, дерево или железобетон. После центровки колонн деревянные клинья нужно убрать, остальные – можно оставить.

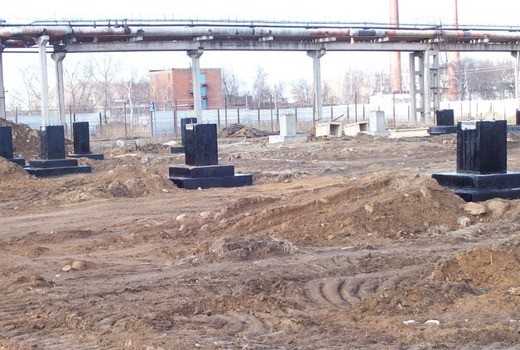

Строительство стаканного фундамента

Все строительные, измерительные, исследовательские и проектировочные операции необходимо проводить в соответствии с требованиями гост 24476-80 и техническими условиями, предъявляемыми к столбчатым основаниям из сборных железобетонных узлов и элементов. Рассчитывать прочность и состав материалов следует заранее, на заводе-производителе.

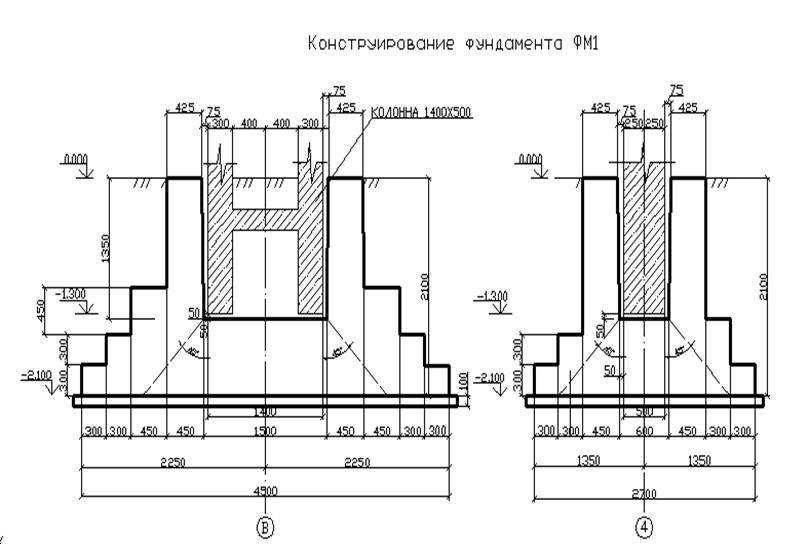

Конструирование фундаментов

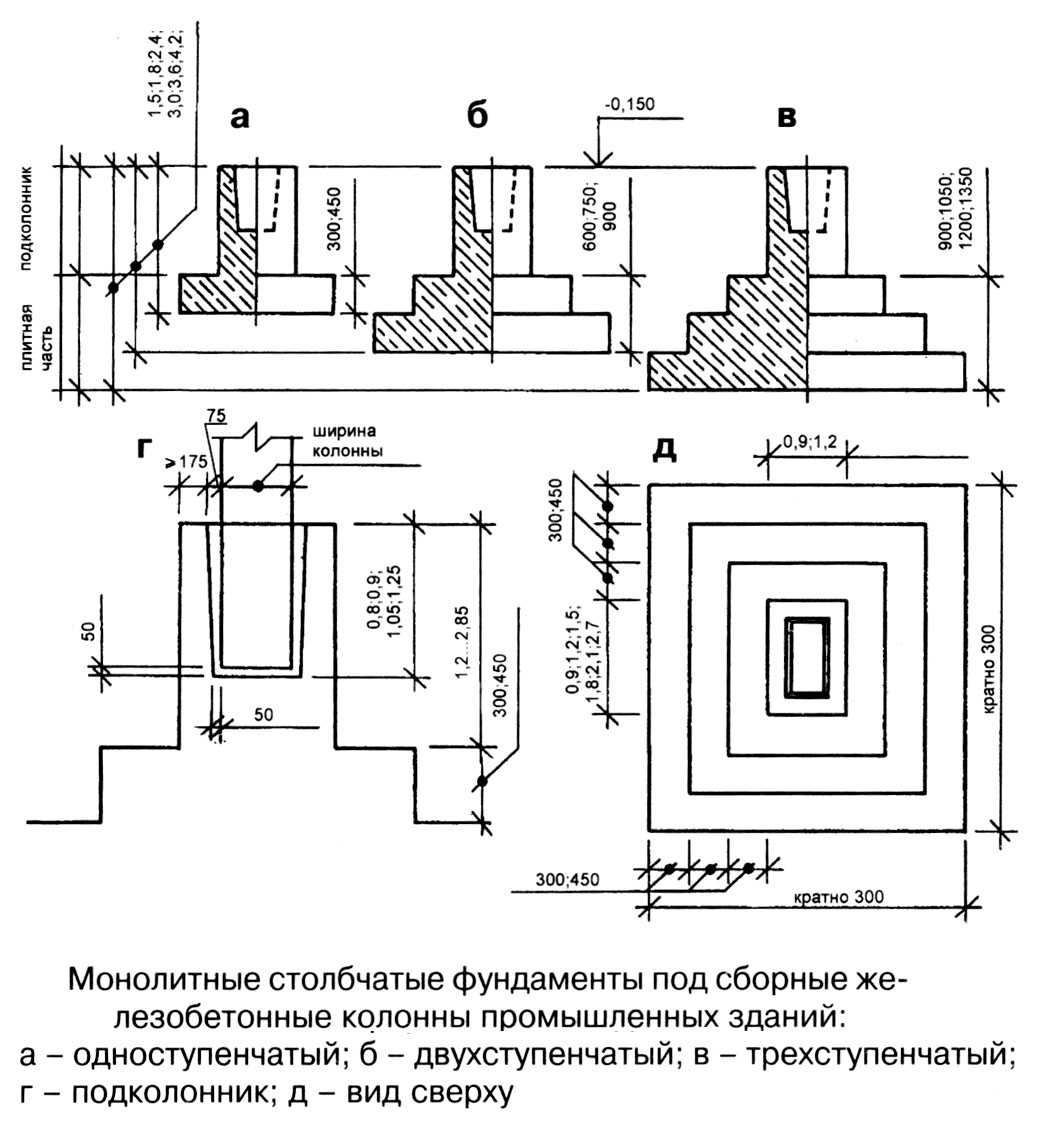

Фундаменты под колонны многоэтажных каркасных зданий обычно проектируются монолитными ступенчатого типа, плитная часть которых имеет не более трех ступеней.

Отношение вылета ступени к ее толщине (или группы ступеней к их суммарной толщине) не превосходит 2.

Подошва фундамента, как правило, прямоугольной формы с отноше­нием сторон от 1 до 0,6. При этом большая сторона всегда располагается в направлении большего момента.

Верх фундамента рекомендуется располагать на отметке — 0,15 м для обес­печения условий выполнения работ после завершения нулевого цикла. В связи с этим при значительной глубине заложения фундамента над плитной его частью устраивают монолитно связанный с плитой подколонник (рис. ниже).

Фундаменты при соединении с колонной

а — монолитной; б — сборной; 1 — подколонник; 2 — плитная часть фундамента

Сопряжение фундамента с колонной выполняется монолитным под монолитные колонны и стаканного типа под сборные колонны.

Зазоры между колонной и стенками стакана принимают равными 75 мм по верху и 50 мм по низу стакана с каждой стороны колонны. Эти зазо­ры заполняются бетоном класса не ниже В 12,5.

Глубину стакана dp принимают на 50 мм больше глубины заделки ко­лонны dc. Значение dc должно быть не менее большего размера сечения ко­лонны /с, а также не менее:

30d- при 1-м случае сжатия колонны в сечении по обре­зу фундамента;20d- при 2-м случае сжатия; здесь d — диаметр арматуры колонны.

При 1-м случае сжатия граничное значение dc = 30d можно уменьшить путем умножения его на отношение момента колонны в сечении по обрезу фундамента к предельному по прочности моменту колонны при заданном значении N, но принимать не менее 20d.

Толщину стенок по верху неармированного стакана принимают не ме­нее 0,75 глубины стакана и не менее 200 мм.

Толщину стенок армированного стакана принимают не менее 150 мм.

Для связи с монолитной колонной из фундамента (подколонника) вы­пускают арматуру с площадью сечения, необходимой для восприятия расчетных усилий колонны у обреза фундамента. В пределах фундамента эту арматуру объединяют хомутами в каркас и запускают в колонну на длину не менее длины анкеровки lап.

Стыки выпусков с арматурой колонны можно выполнять внахлестку без сварки в соответствии с указаниями СП 52-101-2003.

Фундаменты армируют сварными сетками только по подошве. При этом, если меньшая сторона подошвы имеет размер Ь3м применяют отдельные сетки с рабочей арматурой в одном направлении, укладываемые в двух плоскостях. При этом рабочая арматура каждой сетки располагается снизу. Сетки в каждой из плоскостей укладываются без нахлестки с рас­стоянием между крайними стержнями не более 200 мм (рис. ниже).

Армирование подошвы фундамента сетками

Минимальный защитный слой бетона для этой арматуры принимается: при наличие под фундаментом подготовки из тощего бетона — 40 мм, при отсутствии — 70 мм.

Если нормальное сечение подколонника как бетонного элемента не обес­печено по прочности, подколонник армируют плоскими сварными сетками при проценте армирования всей продольной арматуры не менее 0,2% ().

Армирование железобетонного подколонника пространственным каркасом, собранным из сеток

В железобетонных подколонниках, где по расчету сжатая арматура не требуется, а количество растянутой арматуры не превышает 0,3%, допуска­ется устанавливать сетки только по граням подколонника, перпендикуляр­ным плоскости действия большего из двух действующих на фундамент мо­ментов. При этом толщина защитного слоя бетона должна быть не менее 50 мм и не менее двух диаметров арматуры.

При необходимости армирования стенок стакана в бетонных подколонни­ках следует устанавливать пространственный каркас в пределах стаканной час­ти с заглублением ниже дна стакана на величину не менее 35 диаметров про­дольной арматуры. При этом площадь всей продольной арматуры принимается не менее 0,04% от площади подколонника вне стакана (рис. ниже).

Армирование бетонного подколонника со стаканом

Кроме того, при е0 > Iс/b в стаканной части подколонника следует уста­навливать горизонтальные сварные сетки с расположением стержней у на­ружных и внутренних поверхностей стенок стакана. При этом вертикальная арматура размещается внутри сеток (рис. ниже). Диаметр стержней сеток принимается не менее 8 мм и не менее четверти диаметра продольной ар­матуры.

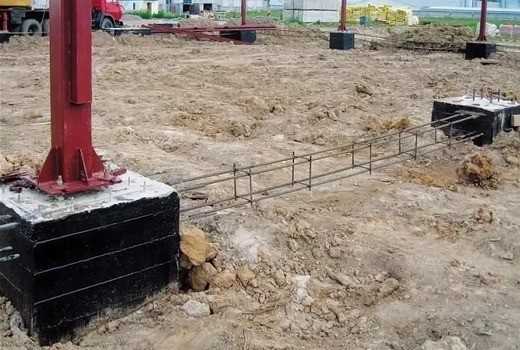

Особенности фундамента под металлические колонны

Есть здания, в которых требования к прочности увеличены. Это строения, относящиеся к объектам промышленного назначения, энергетики.

Как правило, здесь используется столбчатый фундамент под металлическую колонну каркасного типа, когда нагрузка от здания приходится на металлические столпы, устанавливаемые внутри чаши, выполненной из бетона. Особенность фундаментов под колонны из стали заключается в том, что предварительно подготавливается подушка, внутри которой делается углубление. Сюда и будет крепиться колонная, путем анкерной фиксации.

Этапы строительства

Применение металлических столпов не предполагает наличие сборных конструкций. В противном случае пришлось бы делать дополнительный расчет несущих характеристик строения.

Оптимальный вариант – это использование монолитного фундамента из бетона. Указанный вид основания прочнее, быстро заливается. Строительный процесс разделяют на следующие этапы:

Предварительно рассчитывают максимально допустимые нагрузки, оказываемые на подушку основания;
Проводится разметка точек, где будут установлены колонны. Затем проводятся земляные работы;
Роется скважина. Длина и размер котлована зависит от сечения металлической колонны и расчетной глубины;
Теперь нужно сделать внешнюю опалубку. Для этого берутся доски, рекомендуется использовать фанеру с влагостойким покрытием. Как правило, такая опалубка несъемная;
Делается подушка из песка и гравия. Предварительно поверхность грунта выравнивается, затем засыпают песок. Слой не больше 15 см, тщательно трамбуется. Сверху засыпается щебень. Слой не больше 20-25 см. Также тщательно трамбуется и выравнивается по горизонтали;
Следующим этапом идет создание армирующего пояса, который будет основным. Металлические прутья устанавливаются по периметру подушки. Арматуру располагают как по вертикали, так и по горизонтали;
Теперь подготовленный котлован заполняют бетонным раствором

Важно использовать бетон марки 200М. Перед тем, как запускать раствор необходимо установить геодезические уровни, а также высотные знаки. Это будут указатели, где будут размещаться металлические колонны

Также эти указатели помогут при проведении ремонтных работ фундамента, из-за просадки

Это будут указатели, где будут размещаться металлические колонны. Также эти указатели помогут при проведении ремонтных работ фундамента, из-за просадки.

Внутри углублений устанавливаются анкерные соединения, с помощью которых происходит крепление стальных элементов. Но и здесь есть свои особенности.

Надежность и прочность крепления проверяется следующим образом: после того, как анкера привариваются к арматурному слою, бетонное основание разбивают и смотрят на состояние болтов. Если последние остались на месте, значит, монтаж проведен правильно и можно продолжать строительство. В случае, когда конструкция отклонилась от центра даже на 2 миллиметра, возникает необходимость замены анкерных болтов. Проверку проводят после каждой установки. В противном случае возведенная конструкция будет неустойчивой и может привести к разрушению здания.

Свойства и характеристики

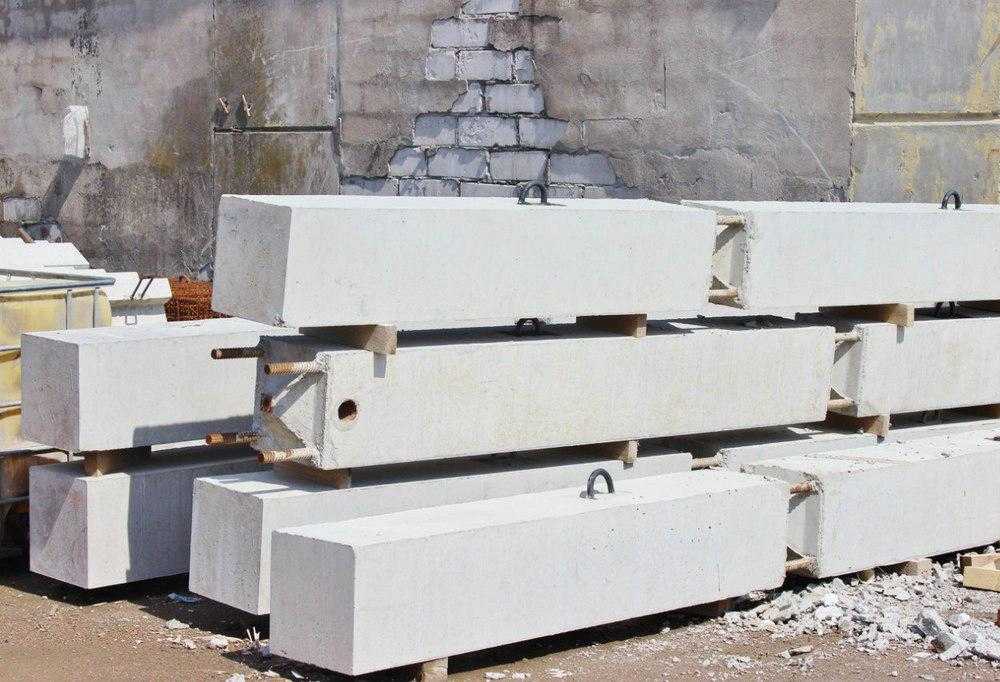

Любая железобетонная колонна должна соответствовать определенным параметрам и нормативным показателям. Для конкретного строительства выбирают изделия по таким критериям: количество этажей будущего строения, назначение здания, погодная обстановка и климатические особенности региона, конкретные расчеты предполагаемых нагрузок и т.д.

• Высокий показатель сопротивляемости к воздействию внешнего влияния
• Соответствие указанным в документации несущим характеристикам
• Способность сохранять первоначальные свойства во влажной среде
• Стабильность к сейсмическому негативному воздействию
• Стойкость к минусовым температурам
• Длительный срок эксплуатации
• Жесткость и прочность – способность выдерживать ударные, деформационные, механические нагрузки

Основное свойство любой железобетонной колонны – несущая характеристика изделия. Чем выше параметр, тем ниже располагаются опоры в здании. Сборные ЖБ колонны с самым высоким показателем несущей способности располагаются в одноэтажных промышленных объектах, на нижних этажах многоэтажных сооружений, в подвальных помещениях.

Правила вязки

Вязать арматуру для силового каркаса можно несколькими способами:

1. Ручная вязка стальным крючком и кусачками.
2. Полуавтоматическая вязка специальным крючком, который может находится в реверсивном движении.
3. Автоматический способ с применением пистолета или шуруповерта с насадкой для вязания проволоки.

Занимаясь частным домостроением, собственник может заказать готовый армокаркас на специализированном предприятии.

Несмотря на высокое качество сборки готовой конструкции, при этом возникают дополнительные расходы, связанные с ее доставкой на стройплощадку. Поэтому строителю целесообразно разобраться с технологией и самому выполнить все работы.

Подготовка

Мероприятия, которые следует выполнить перед началом вязки:

1. Расчет суммарных нагрузок на фундамент.
2. Разработка чертежа и рабочего эскиза армокаркаса.
3. Выбор оптимальной марки арматурных стержней (от класса стали и диаметра стержней зависит допустимый угол изгиба).
4. Определение потребности в количестве арматуры (расчет проводится по схеме вязки).
5. Подготовка инструментов для вязания.

Укладка арматурной сетки

При укладке силовой конструкции для плиты соблюдают следующие требования:

1. Арматуру укладывают в двух направления, формируя квадратные ячейки с максимальным размером 300 на 300 мм. Шаг ячейки уменьшается под несущими стенами. В центральной части размер ячейки может быть максимально большим (до 0,3% армирования).
2. Фрагменты сетки размещают предельно близко к нижней и верхней граням, учитывая 30 мм защитного слоя.
3. Стержни сеток по торцам соединяют между собой П-образными хомутами.
4. В местах стен и колонн оставляют выпуск вертикально арматуры для усиления конструкции.

Технологические этапы и схема вязки армирующего каркаса

Порядок действий зависит от метода вязания элементов. Алгоритм операций при ручной вязке будет следующим:

1. Укладывают продольные и поперечные арматурные стержни на рабочей площадке.
2. Нарезают заготовки длинной от 15 до 20 см из вязальной проволоки.
3. Сгибают заготовки по центру.
4. В узле стыковки арматурных стержней диагонально размещают согнутую проволоку.
5. В сформированную петлю продевают крючок.
6. Втягивают концы проволоки в петлю.
7. Проворачивают крючок, добиваясь необходимой силы затяжки.

Особенности процесса и инструмент

Нюансы вязания армокаркаса:

1. При толщине монолитной плиты от 150 мм формируют силовую конструкцию из двух ярусов решетки, соединенных между собой вертикальными прутками.
2. При толщине плиты менее 150 мм размер ячейки может быть в пределах от 200 на 200 до 400 на 400 мм.
3. Для жесткого соединения элементов используют отожженную проволоку.

Выбор инструмента для вязания силовой конструкции подбирается индивидуально:

1. Для разового монтажа используют вязальный крючок (покупной или самодельный), кусачки, круглогубцы. Если есть возможность, применяют реверсивный инструмент.
2. Для изготовления армокаркаса в промышленных масштабах используют автоматический пистолет.

Подготовительный этап обустройства фундамента

Любой работе предшествует ряд подготовительных этапов, без выполнения которых никак не обойтись.

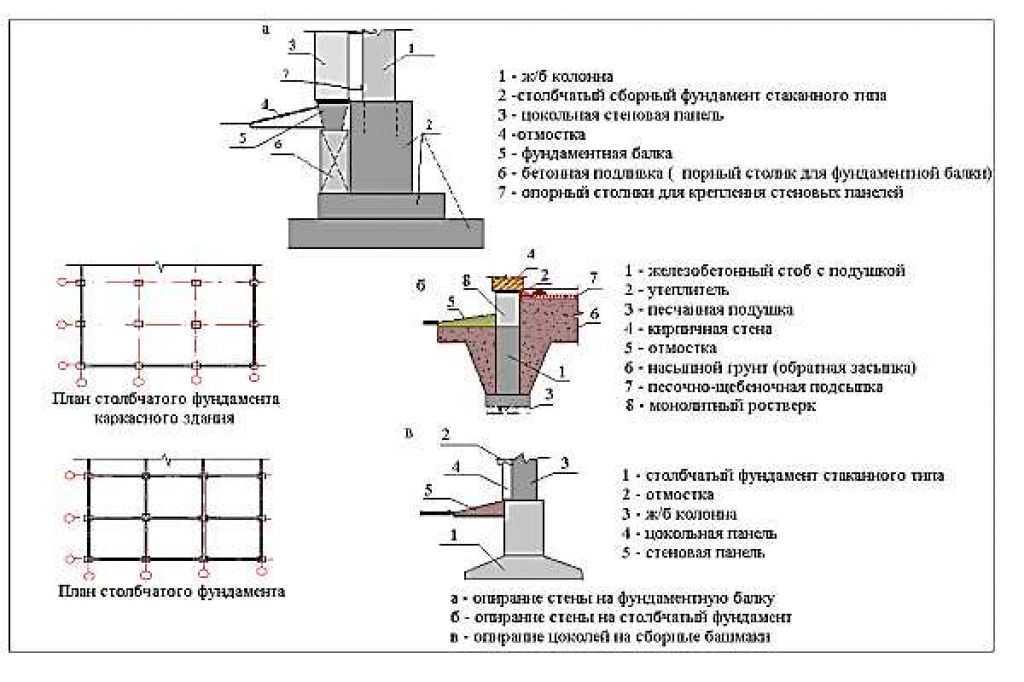

Несколько схем различных вариантов столбчатого фундамента

Чтобы возвести столбчатый фундамент своими руками необходимо вначале:

• Определить тип будущего основания: опорно-столбчатый фундамент или опорно-ленточный;
• Определиться с материалом для выполнения столбов:
  • Дерево (столбчатый деревянный фундамент используется нечасто в связи с низкими показателями прочности и долговечности дерева, но под легкие некапитальные постройки — бани, сараи, беседки и т.д. он подходит). Диаметр столбов должен быть не менее 0,2 м, а сами столбы должны быть обработаны специальными растворами, препятствующими гниению и воспламенению;
  • Кирпич (обязательно обожженный кирпич, т.н. кирпич-железняк) хорошо подходит, когда строится мелко заглубленный столбчатый фундамент. Столбчатый фундамент из кирпича должен иметь ширину столба не менее 0,4 м. Цена его будет выше, чем у других типов опорно-столбчатого фундамента, что объясняется более высокой стоимостью материала;
  • Бетон (используется для возведения бетонных армированных столбов) – наиболее доступный и распространенный материал для обустройства столбов, которые могут быть выполнены монолитными, а могут складываться из бетонных блоков. Размеры железобетонного столба при этом должны быть не менее 0,4 м в ширину;
  • Трубы из асбестоцемента и железа являют собой несъемную опалубку, заливаемую цементной смесью. Цена таких столбов также невысокая;
• Определиться с глубиной закладки столбов. Глубина столбчатого фундамента будет зависеть от нескольких факторов:
  • этажности и массы здания;
  • глубины промерзания почвы;
  • глубины залегания грунтовых вод;
  • особенностей грунта.

Выделяют два типа столбчатого фундамента по заглублению: мелко заглубленный (до 0,4 м) и заглубленный (0,7 м и глубже).

Схема глубины закладки столбчатого фундамента

Величина заглубления второго типа основания зависит от уровня промерзания грунта и должна составлять не менее 0,15 м ниже этой границы. Кроме того, следует учитывать, что столбы должны быть заглублены ниже уровня грунтовых вод.

Определиться с высотой ростверка

Ростверк может лежать на почве, а может возвышаться над ней на разную высоту. Рекомендуется обустраивать ростверк на высоте не ниже 35 см. от уровня почвы.

После того как все основные расчеты и планировки выполнены, можно начинать непосредственно обустройство столбчатого фундамента.

Разновидности

Состоит столбчатый фундамент из плитной части из 1–5 ступеней и подколонника, полнотелого или полого – стакана. Вид его зависит от типа и материала колонны.

Различают 2 вида:

1. Металлическая – состоит из оголовка, к которому крепят ригели и балки, стержня и базы – части, соприкасающейся с фундаментом. Бывают сплошные и сквозные колонны – решетчатые, перфорированные. Последние меньше весят и проще в монтаже. Изготавливают конструкции из балок и прокатного профиля.

2. Железобетонная – производится из армированного бетона марки М300, М400, М600. Конструкция типовая. При малом сечении она выдерживает высокую несущую нагрузку и в отличие от металлической не боится воды. Форма круглая, квадратная и прямоугольная. Круглая чаще встречается у декоративных элементов.

Колонна непрерывно взаимодействует с основанием, нарушение положения хотя бы одной опоры приводит к обрушению дома. Поэтому под колонны не рекомендуется использовать сваи.

Столбчатый фундамент бывает 2 видов:

1. Монолитный – готовое сооружение, в которых столбы установлены по определенной схеме. Колонны закрепляют на фундамент болтами.
2. Сборный – каждое основание производится отдельно, на строительной площадке или на заводе, и отдельно устанавливается. Сверху опоры бетонируют, чтобы избежать появления расщелин.

Материал для столбчатого фундамента выбирают исходя из нагрузки и материала колонны:

1. Бетонные основания – а точнее, железобетонные. Выполняются из тяжелого бетона и упрочняются специальной арматурой. Под металлические колонны ставят только монолитный бетонный, под кирпичные допускается сборный вариант.
2. Кирпичные – выдерживают меньшую нагрузку и используются для малоэтажных зданий.
3. Деревянные – подходят только для деревянных или каркасных зданий.
4. В частном строительстве встречаются опоры из бетонных или асбестовых труб.
